换热机组控制系统选型. 功能简介. 四平市华天热能自控设备有限公司. 一 、 HD-JZ10 换热机组控制系统. 二、 HD-JZ06N 换热机组控制系统. 三、 HD-JZ11 换热组控制系统. 四、 S7-200 换热机组控制系统. 五、 HD4000 补水、循环控制器. 六、 HD3000N 补水、循环控制器. 七、 HD5000 变频供水、补水控制器. 八、 HD-BJ10 远程短信监控报警系统. 九、压力变送器. 十、温度变送器. 十一、液位变送器及流量传感器. 一 、 HD-JZ10 换热机组控制系统. 基本性能简介：.
E N D

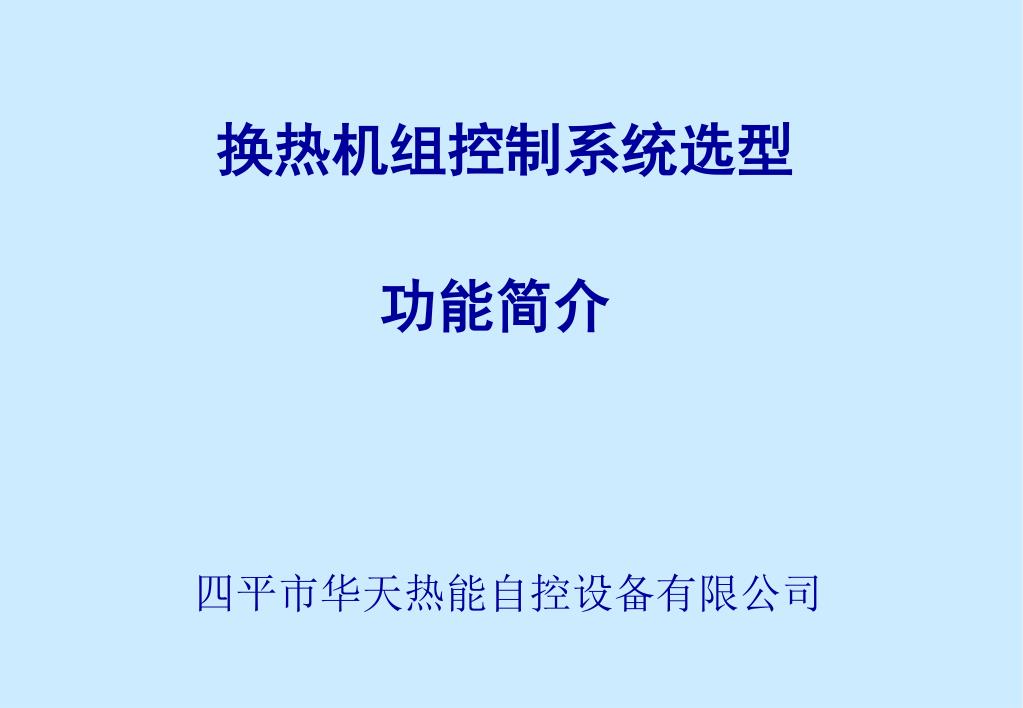

换热机组控制系统选型 功能简介 四平市华天热能自控设备有限公司

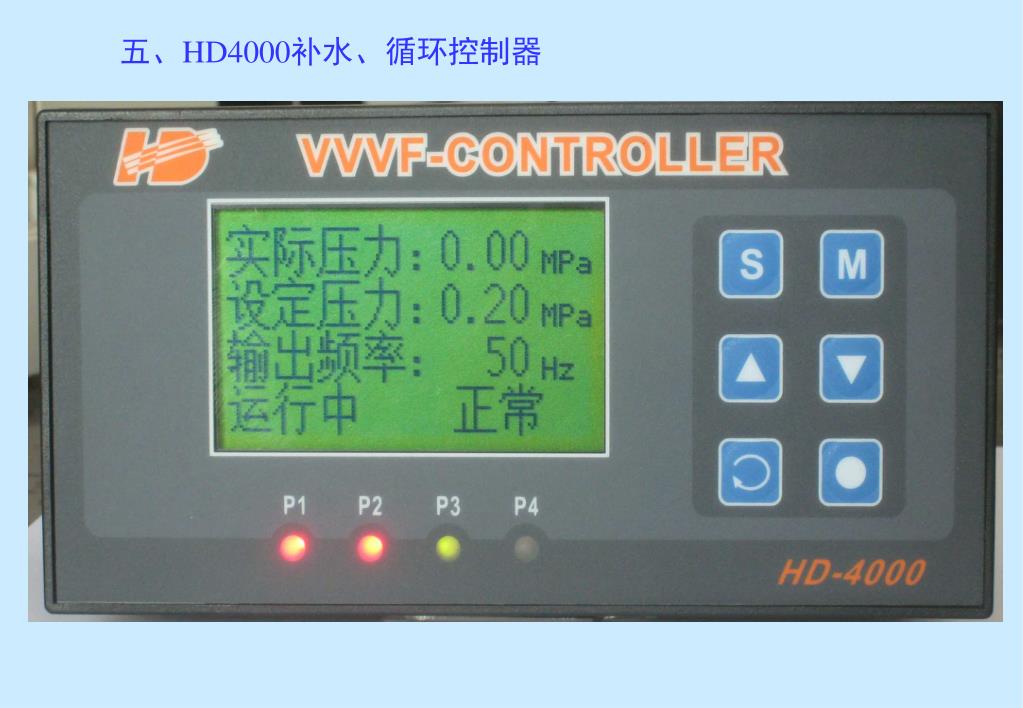

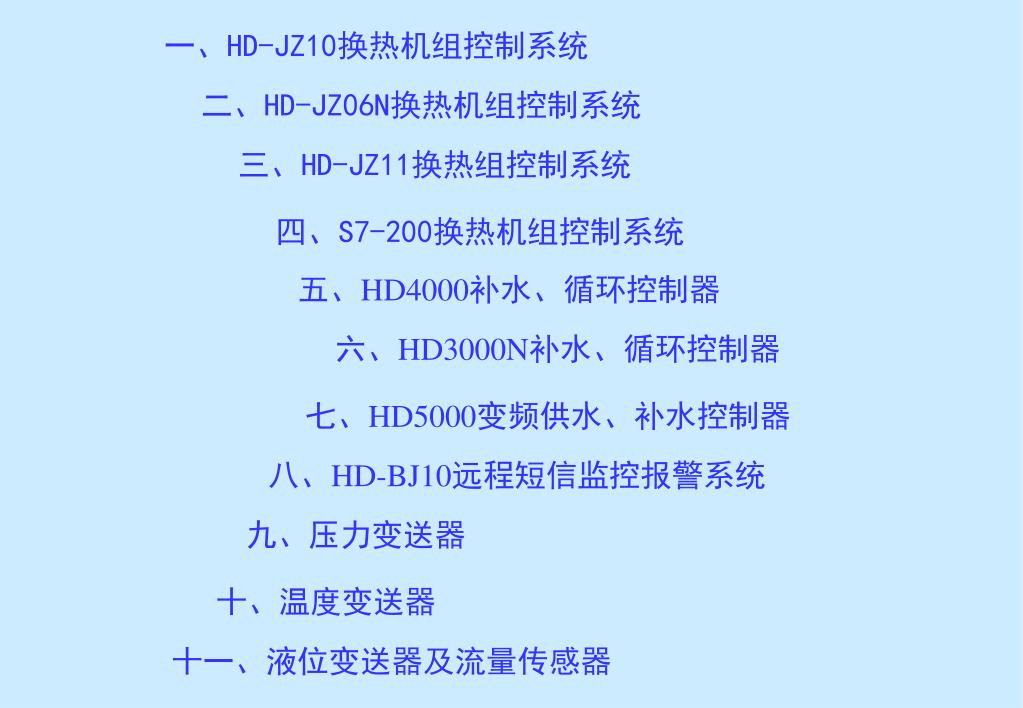

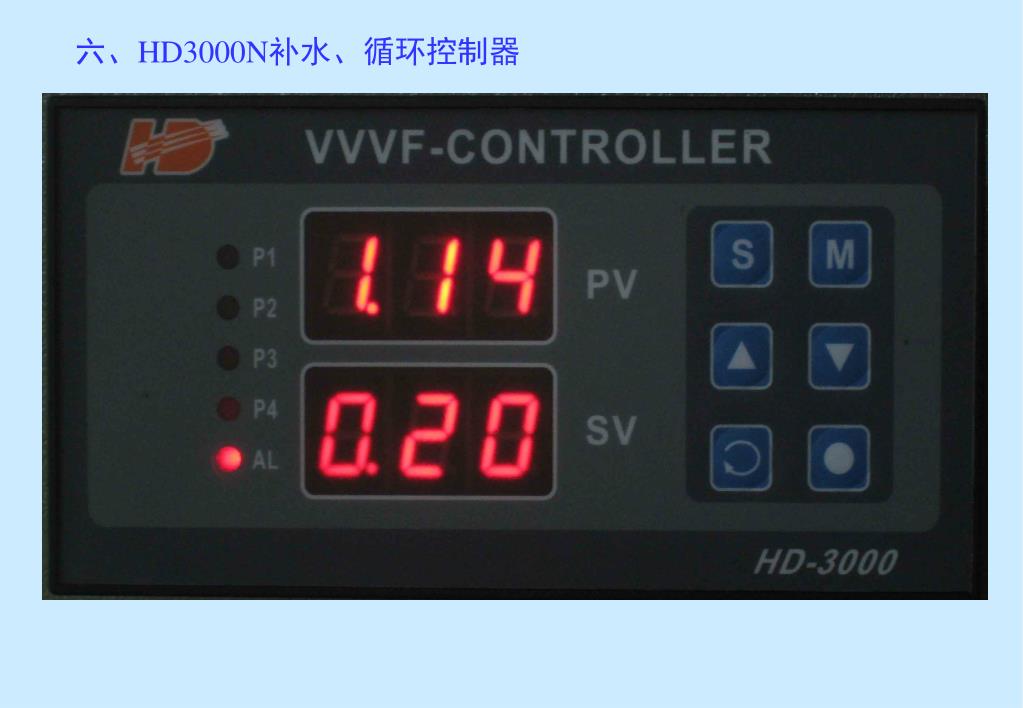

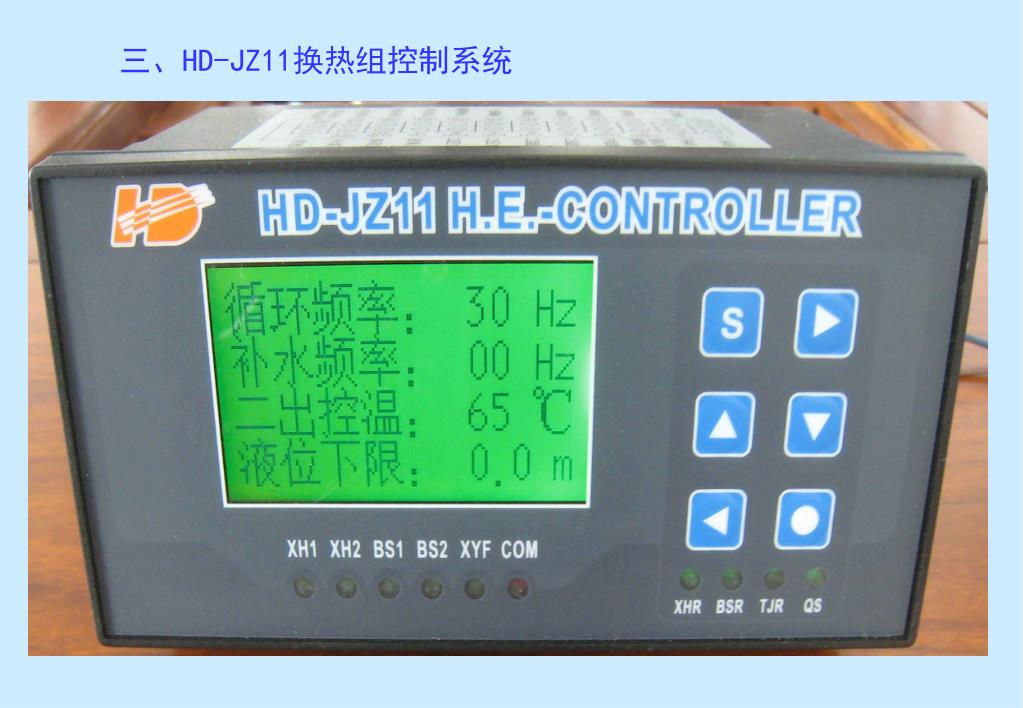

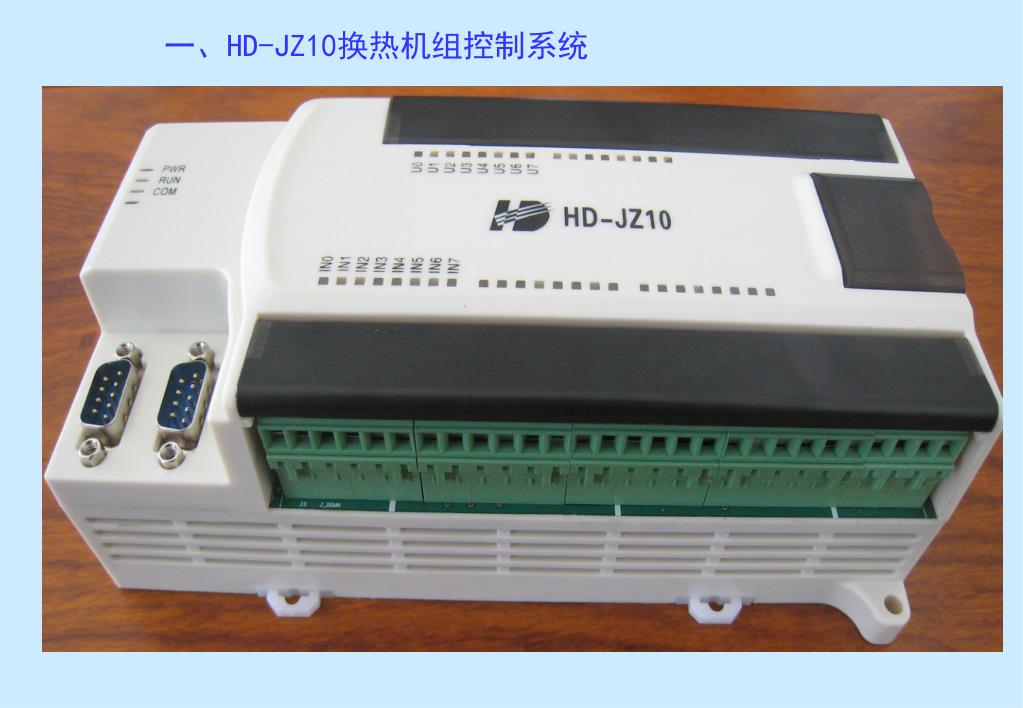

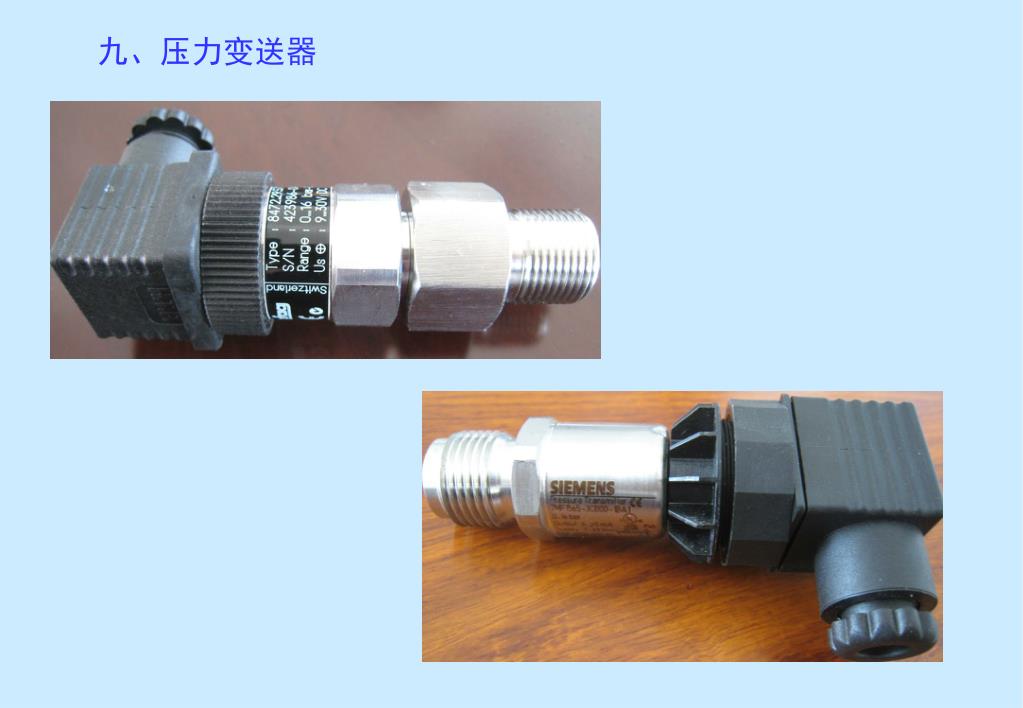

一、HD-JZ10换热机组控制系统 二、HD-JZ06N换热机组控制系统 三、HD-JZ11换热组控制系统 四、S7-200换热机组控制系统 五、HD4000补水、循环控制器 六、HD3000N补水、循环控制器 七、HD5000变频供水、补水控制器 八、HD-BJ10远程短信监控报警系统 九、压力变送器 十、温度变送器 十一、液位变送器及流量传感器

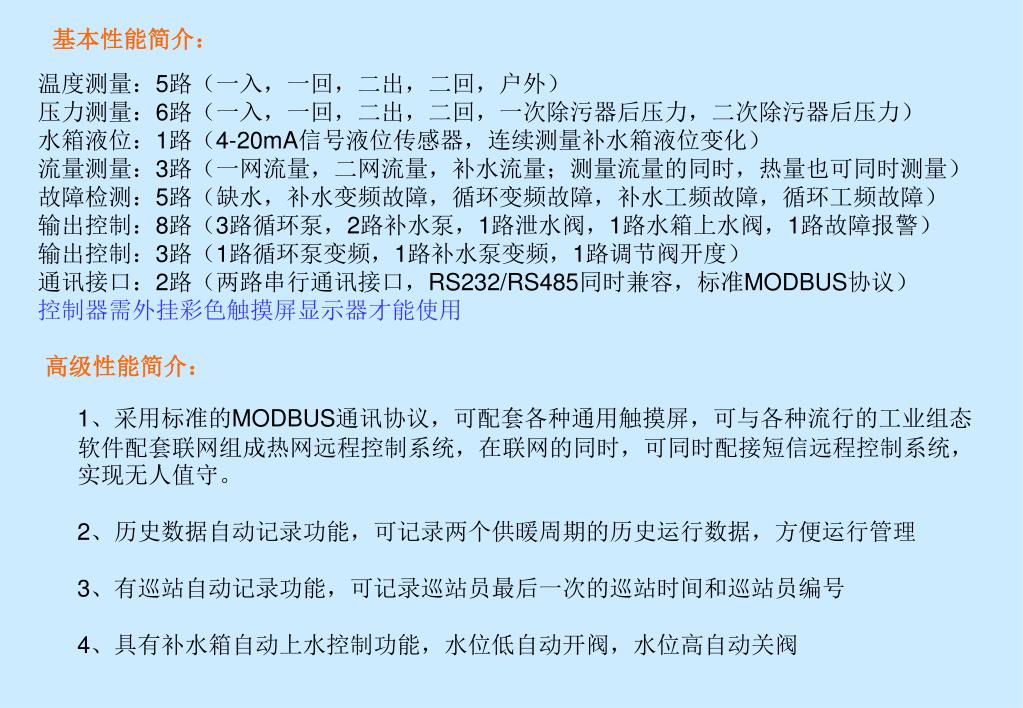

基本性能简介： 温度测量：5路（一入，一回，二出，二回，户外） 压力测量：6路（一入，一回，二出，二回，一次除污器后压力，二次除污器后压力） 水箱液位：1路（4-20mA信号液位传感器，连续测量补水箱液位变化） 流量测量：3路（一网流量，二网流量，补水流量；测量流量的同时，热量也可同时测量） 故障检测：5路（缺水，补水变频故障，循环变频故障，补水工频故障，循环工频故障） 输出控制：8路（3路循环泵，2路补水泵，1路泄水阀，1路水箱上水阀，1路故障报警） 输出控制：3路（1路循环泵变频，1路补水泵变频，1路调节阀开度） 通讯接口：2路（两路串行通讯接口，RS232/RS485同时兼容，标准MODBUS协议） 控制器需外挂彩色触摸屏显示器才能使用 高级性能简介： • 1、采用标准的MODBUS通讯协议，可配套各种通用触摸屏，可与各种流行的工业组态软件配套联网组成热网远程控制系统，在联网的同时，可同时配接短信远程控制系统，实现无人值守。 • 2、历史数据自动记录功能，可记录两个供暖周期的历史运行数据，方便运行管理 • 3、有巡站自动记录功能，可记录巡站员最后一次的巡站时间和巡站员编号 • 4、具有补水箱自动上水控制功能，水位低自动开阀，水位高自动关阀

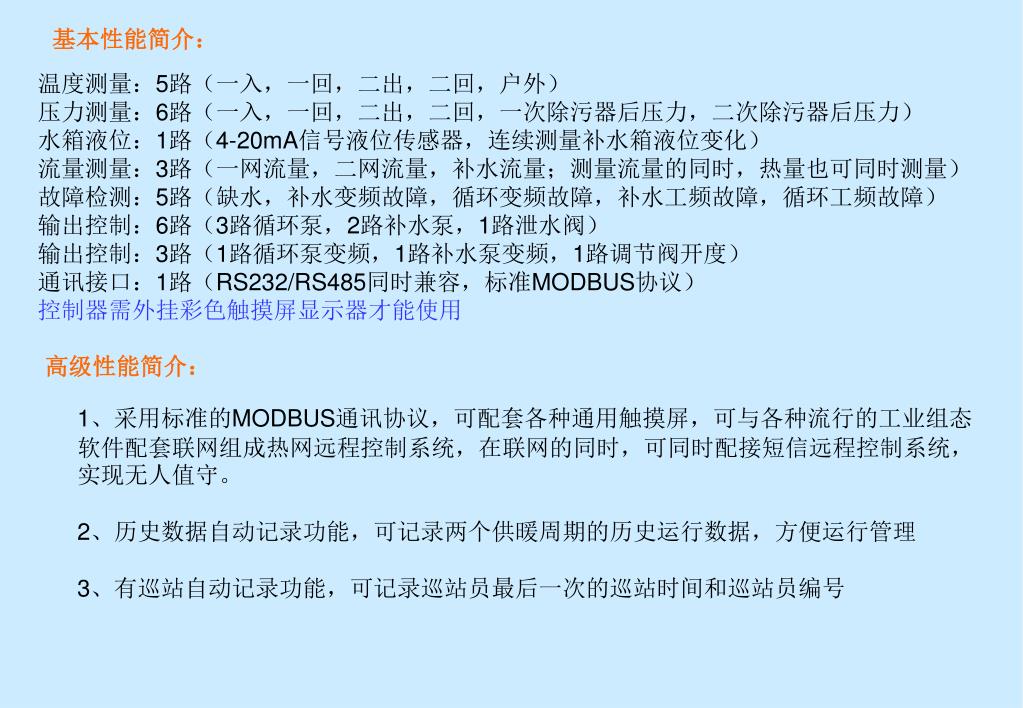

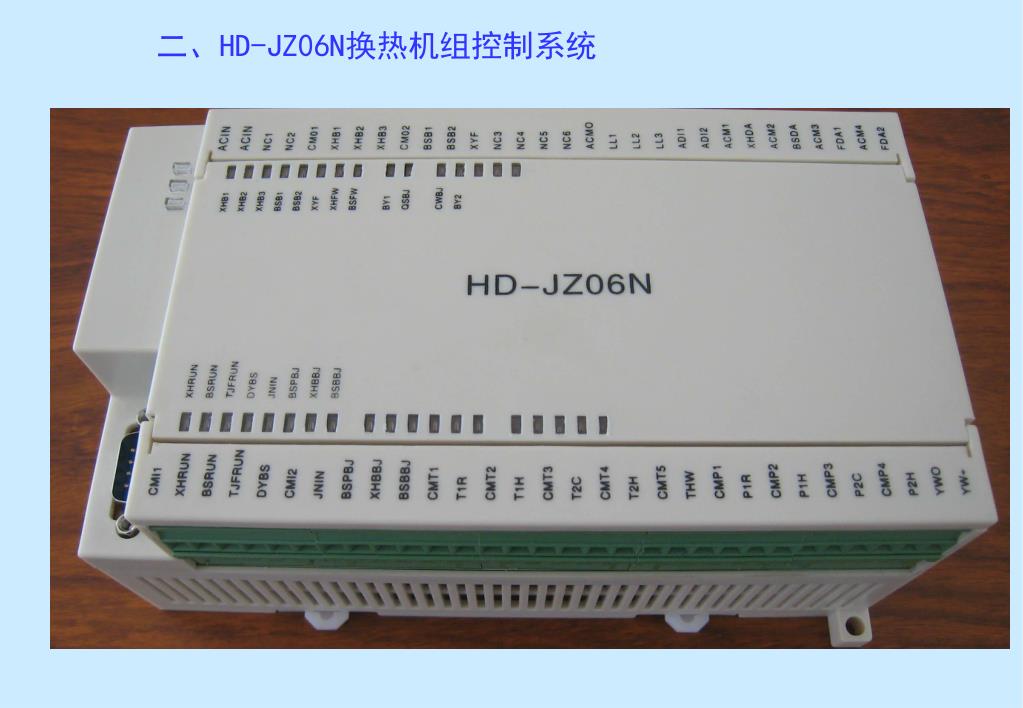

基本性能简介： 温度测量：5路（一入，一回，二出，二回，户外） 压力测量：6路（一入，一回，二出，二回，一次除污器后压力，二次除污器后压力） 水箱液位：1路（4-20mA信号液位传感器，连续测量补水箱液位变化） 流量测量：3路（一网流量，二网流量，补水流量；测量流量的同时，热量也可同时测量） 故障检测：5路（缺水，补水变频故障，循环变频故障，补水工频故障，循环工频故障） 输出控制：6路（3路循环泵，2路补水泵，1路泄水阀） 输出控制：3路（1路循环泵变频，1路补水泵变频，1路调节阀开度） 通讯接口：1路（RS232/RS485同时兼容，标准MODBUS协议） 控制器需外挂彩色触摸屏显示器才能使用 高级性能简介： • 1、采用标准的MODBUS通讯协议，可配套各种通用触摸屏，可与各种流行的工业组态软件配套联网组成热网远程控制系统，在联网的同时，可同时配接短信远程控制系统，实现无人值守。 • 2、历史数据自动记录功能，可记录两个供暖周期的历史运行数据，方便运行管理 • 3、有巡站自动记录功能，可记录巡站员最后一次的巡站时间和巡站员编号

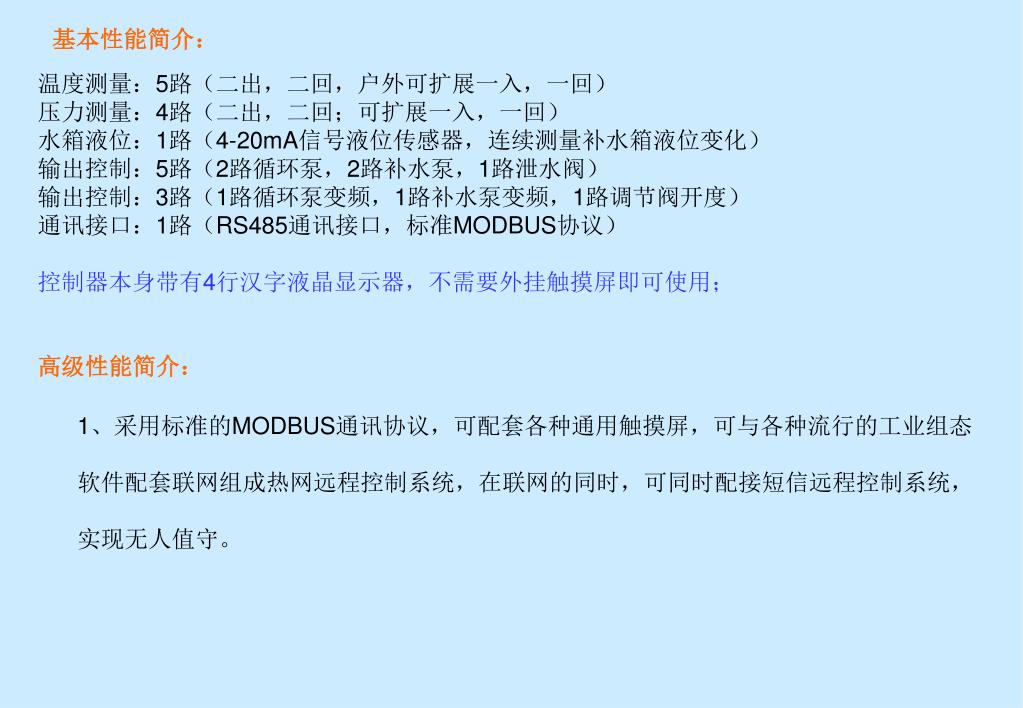

基本性能简介： 温度测量：5路（二出，二回，户外可扩展一入，一回） 压力测量：4路（二出，二回；可扩展一入，一回） 水箱液位：1路（4-20mA信号液位传感器，连续测量补水箱液位变化） 输出控制：5路（2路循环泵，2路补水泵，1路泄水阀） 输出控制：3路（1路循环泵变频，1路补水泵变频，1路调节阀开度） 通讯接口：1路（RS485通讯接口，标准MODBUS协议） 控制器本身带有4行汉字液晶显示器，不需要外挂触摸屏即可使用； 高级性能简介： • 1、采用标准的MODBUS通讯协议，可配套各种通用触摸屏，可与各种流行的工业组态 • 软件配套联网组成热网远程控制系统，在联网的同时，可同时配接短信远程控制系统， • 实现无人值守。

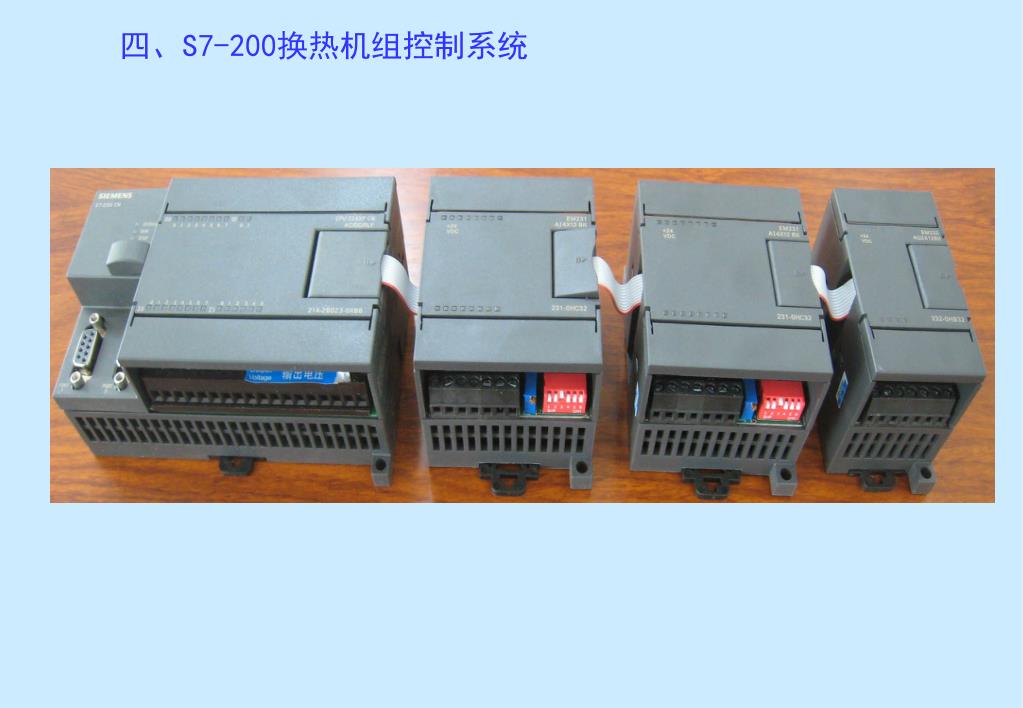

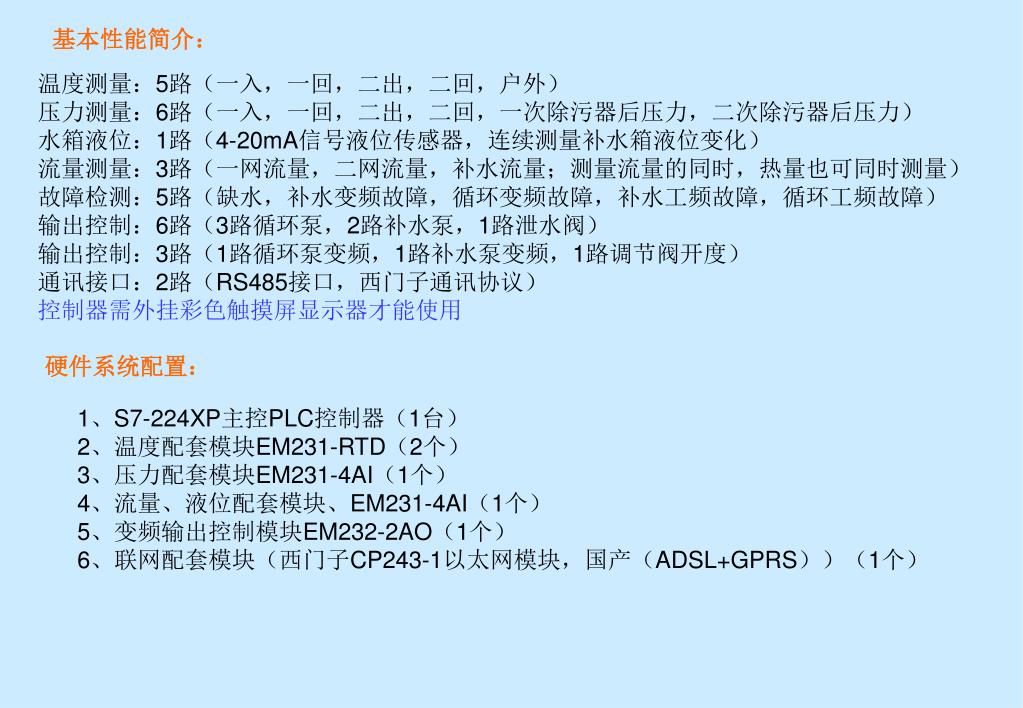

基本性能简介： 温度测量：5路（一入，一回，二出，二回，户外） 压力测量：6路（一入，一回，二出，二回，一次除污器后压力，二次除污器后压力） 水箱液位：1路（4-20mA信号液位传感器，连续测量补水箱液位变化） 流量测量：3路（一网流量，二网流量，补水流量；测量流量的同时，热量也可同时测量） 故障检测：5路（缺水，补水变频故障，循环变频故障，补水工频故障，循环工频故障） 输出控制：6路（3路循环泵，2路补水泵，1路泄水阀） 输出控制：3路（1路循环泵变频，1路补水泵变频，1路调节阀开度） 通讯接口：2路（RS485接口，西门子通讯协议） 控制器需外挂彩色触摸屏显示器才能使用 硬件系统配置： • 1、S7-224XP主控PLC控制器（1台） • 2、温度配套模块EM231-RTD（2个） • 3、压力配套模块EM231-4AI（1个） • 4、流量、液位配套模块、EM231-4AI（1个） • 5、变频输出控制模块EM232-2AO（1个） • 6、联网配套模块（西门子CP243-1以太网模块，国产（ADSL+GPRS））（1个）

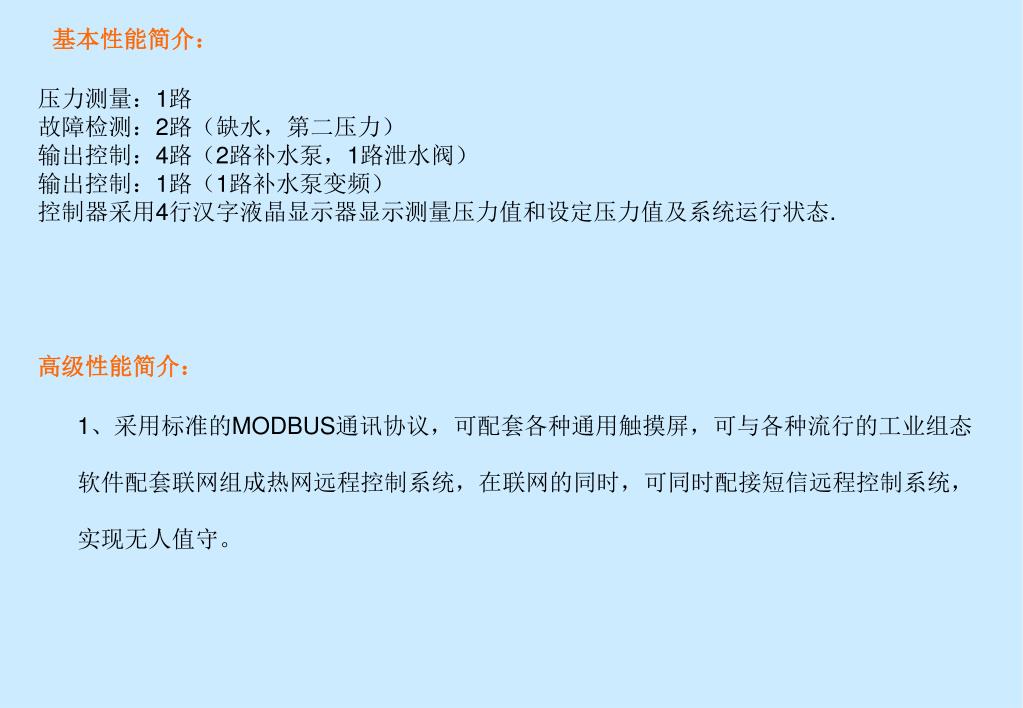

基本性能简介： 压力测量：1路 故障检测：2路（缺水，第二压力） 输出控制：4路（2路补水泵，1路泄水阀） 输出控制：1路（1路补水泵变频） 控制器采用4行汉字液晶显示器显示测量压力值和设定压力值及系统运行状态. 高级性能简介： • 1、采用标准的MODBUS通讯协议，可配套各种通用触摸屏，可与各种流行的工业组态 • 软件配套联网组成热网远程控制系统，在联网的同时，可同时配接短信远程控制系统， • 实现无人值守。

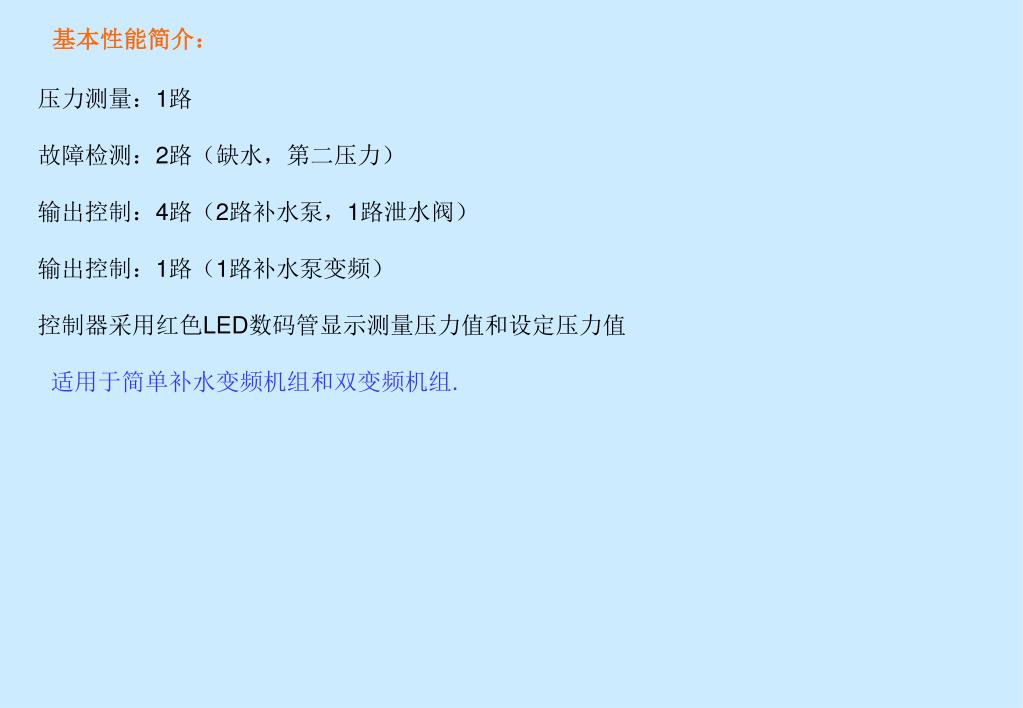

基本性能简介： 压力测量：1路 故障检测：2路（缺水，第二压力） 输出控制：4路（2路补水泵，1路泄水阀） 输出控制：1路（1路补水泵变频） 控制器采用红色LED数码管显示测量压力值和设定压力值 适用于简单补水变频机组和双变频机组.

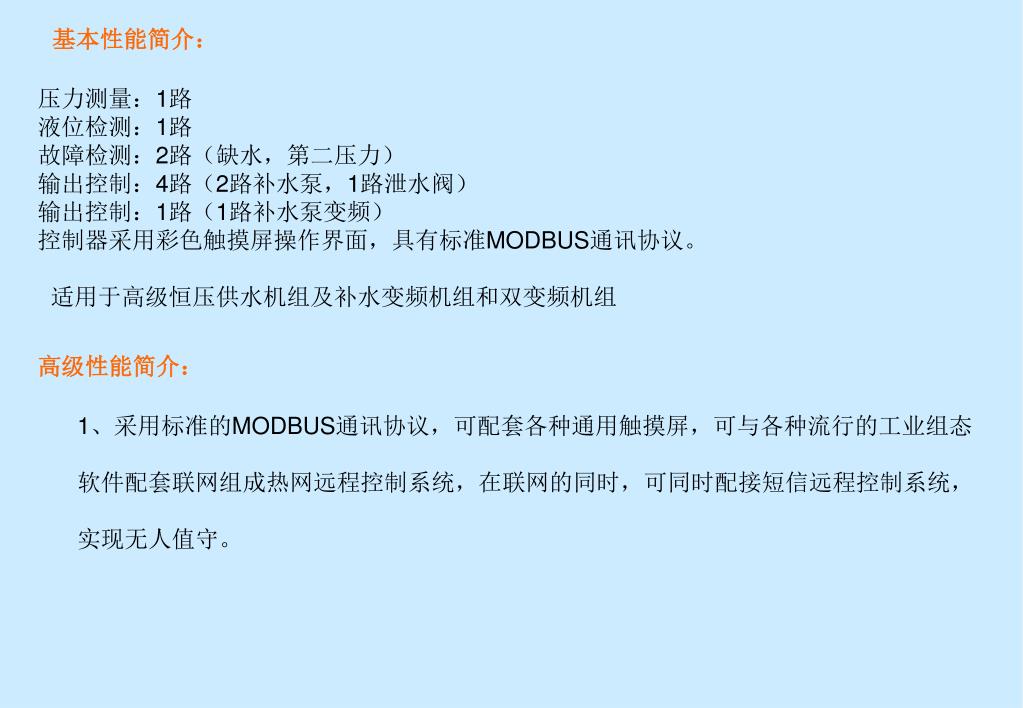

基本性能简介： 压力测量：1路 液位检测：1路 故障检测：2路（缺水，第二压力） 输出控制：4路（2路补水泵，1路泄水阀） 输出控制：1路（1路补水泵变频） 控制器采用彩色触摸屏操作界面，具有标准MODBUS通讯协议。 适用于高级恒压供水机组及补水变频机组和双变频机组 高级性能简介： • 1、采用标准的MODBUS通讯协议，可配套各种通用触摸屏，可与各种流行的工业组态 • 软件配套联网组成热网远程控制系统，在联网的同时，可同时配接短信远程控制系统， • 实现无人值守。

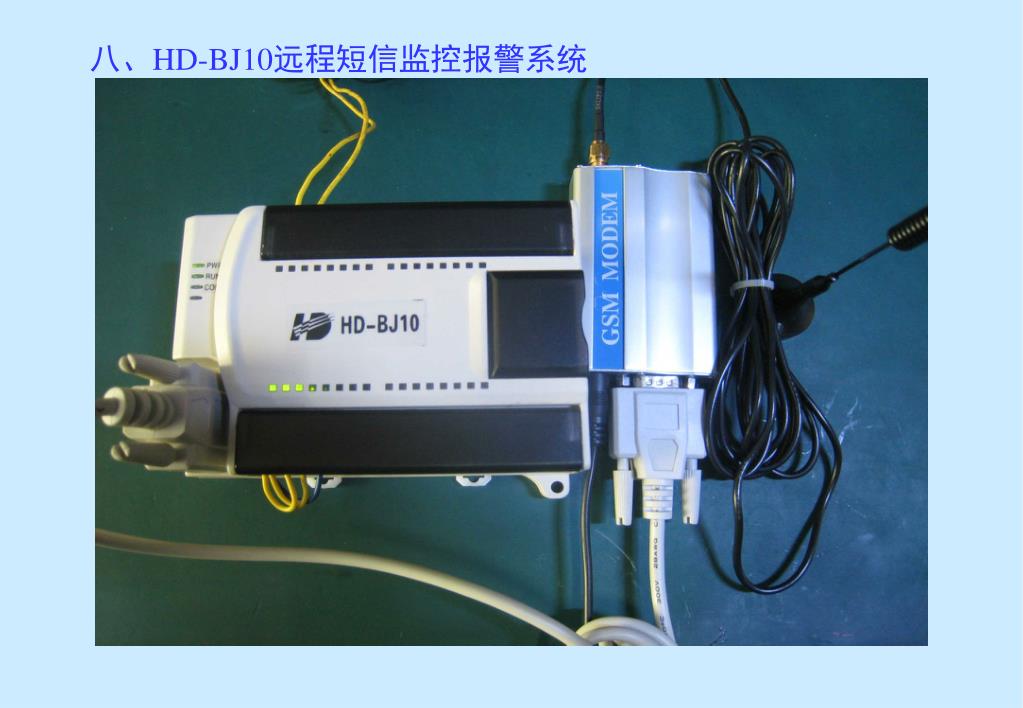

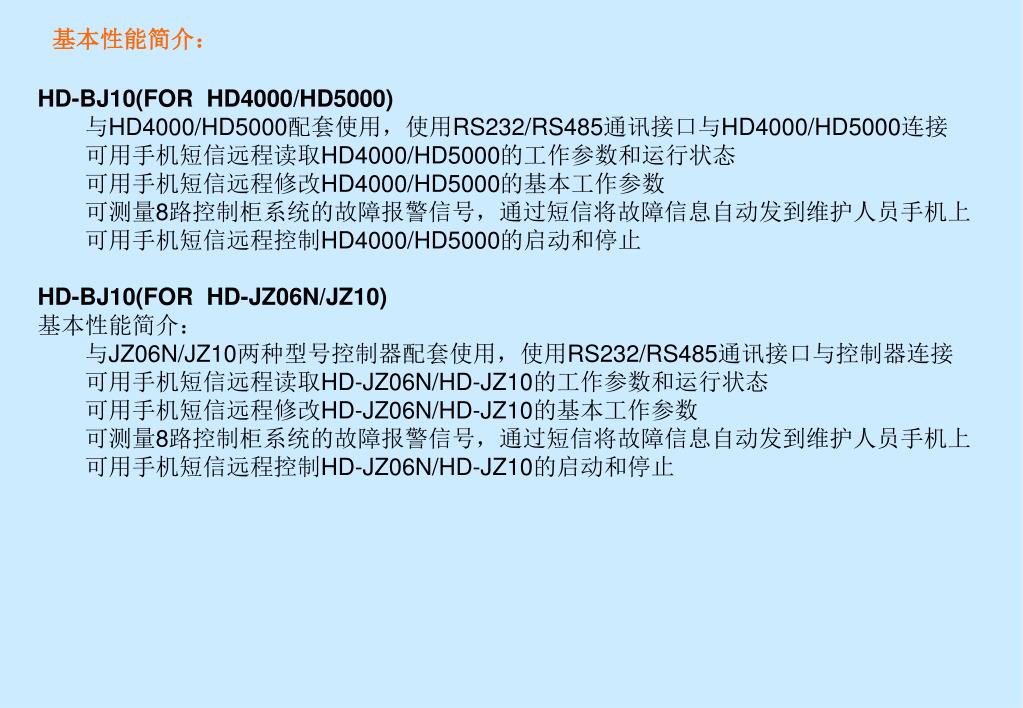

基本性能简介： • HD-BJ10(FOR HD4000/HD5000) • 与HD4000/HD5000配套使用，使用RS232/RS485通讯接口与HD4000/HD5000连接 • 可用手机短信远程读取HD4000/HD5000的工作参数和运行状态 • 可用手机短信远程修改HD4000/HD5000的基本工作参数 • 可测量8路控制柜系统的故障报警信号，通过短信将故障信息自动发到维护人员手机上 • 可用手机短信远程控制HD4000/HD5000的启动和停止 • HD-BJ10(FOR HD-JZ06N/JZ10) • 基本性能简介： • 与JZ06N/JZ10两种型号控制器配套使用，使用RS232/RS485通讯接口与控制器连接 • 可用手机短信远程读取HD-JZ06N/HD-JZ10的工作参数和运行状态 • 可用手机短信远程修改HD-JZ06N/HD-JZ10的基本工作参数 • 可测量8路控制柜系统的故障报警信号，通过短信将故障信息自动发到维护人员手机上 • 可用手机短信远程控制HD-JZ06N/HD-JZ10的启动和停止

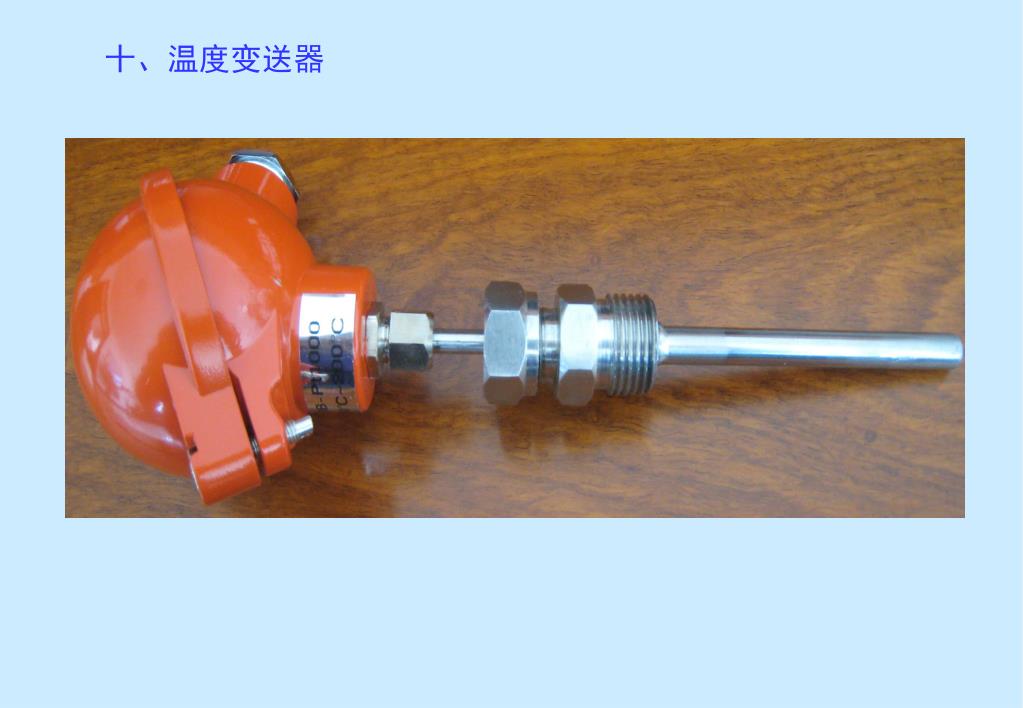

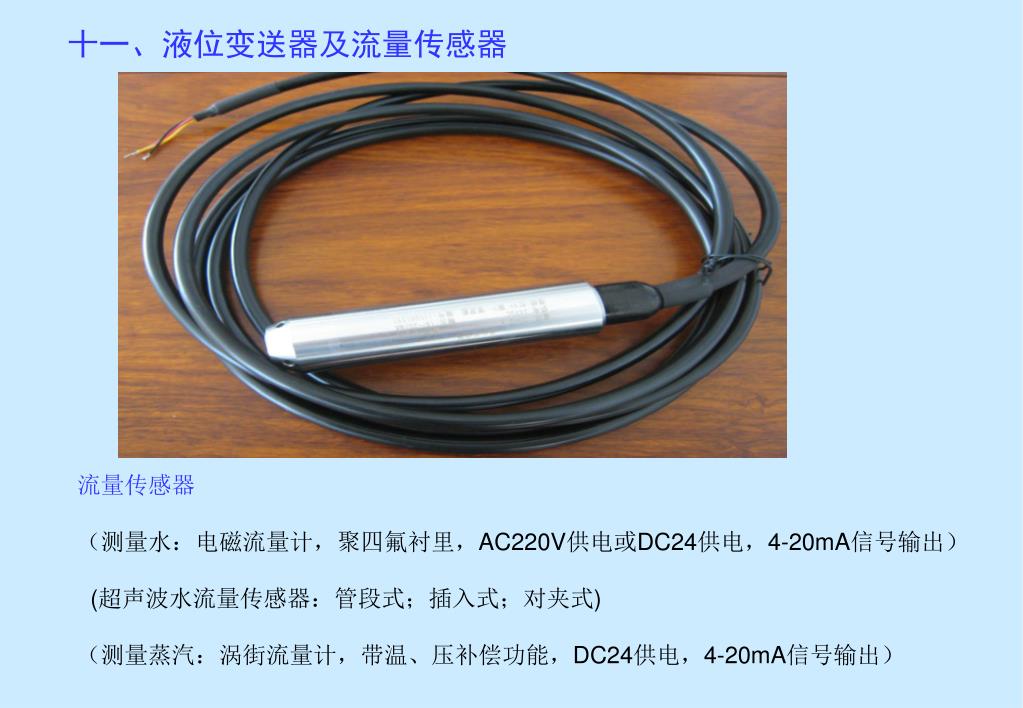

十一、液位变送器及流量传感器 • 流量传感器 • （测量水：电磁流量计，聚四氟衬里，AC220V供电或DC24供电，4-20mA信号输出） • (超声波水流量传感器：管段式；插入式；对夹式) • （测量蒸汽：涡街流量计，带温、压补偿功能，DC24供电，4-20mA信号输出）
