2. به نام خدا اندازه گیری تنش پسماند به روش سوراخکاری مرکزی دکتر آیت اللهی محمدمهدی اختری محمدحمید سکادفکر حمید علیرضوانی

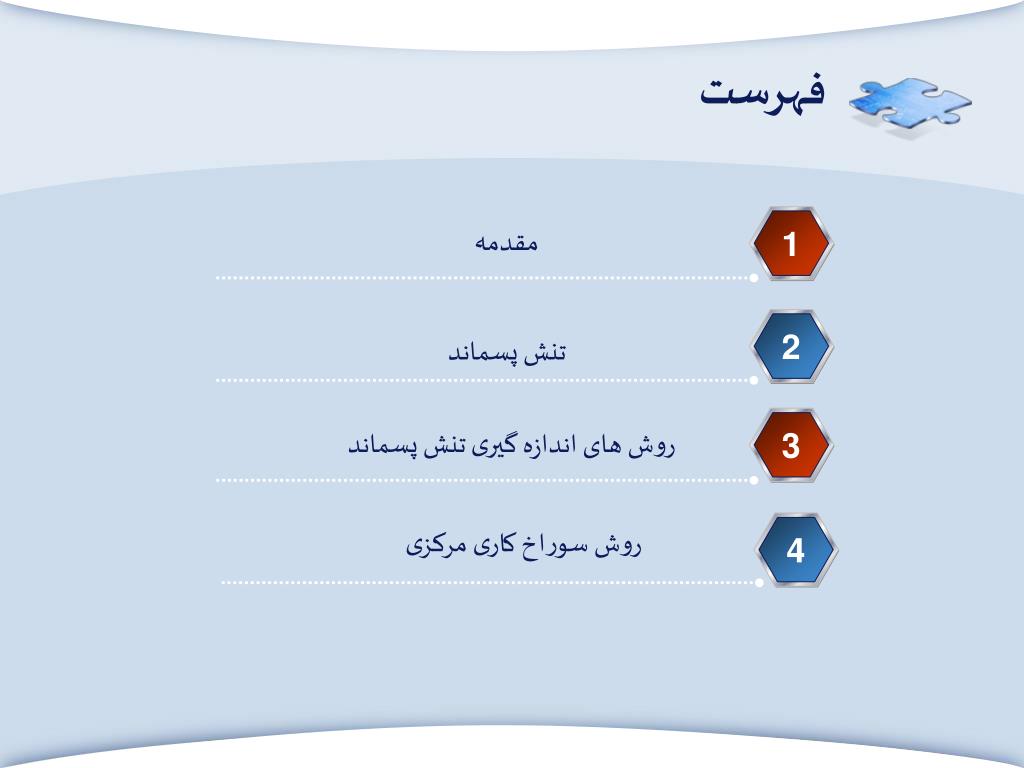

3. فهرست مقدمه 1 2 تنش پسماند روش های اندازه گیری تنش پسماند 3 روش سوراخ کاری مرکزی 4

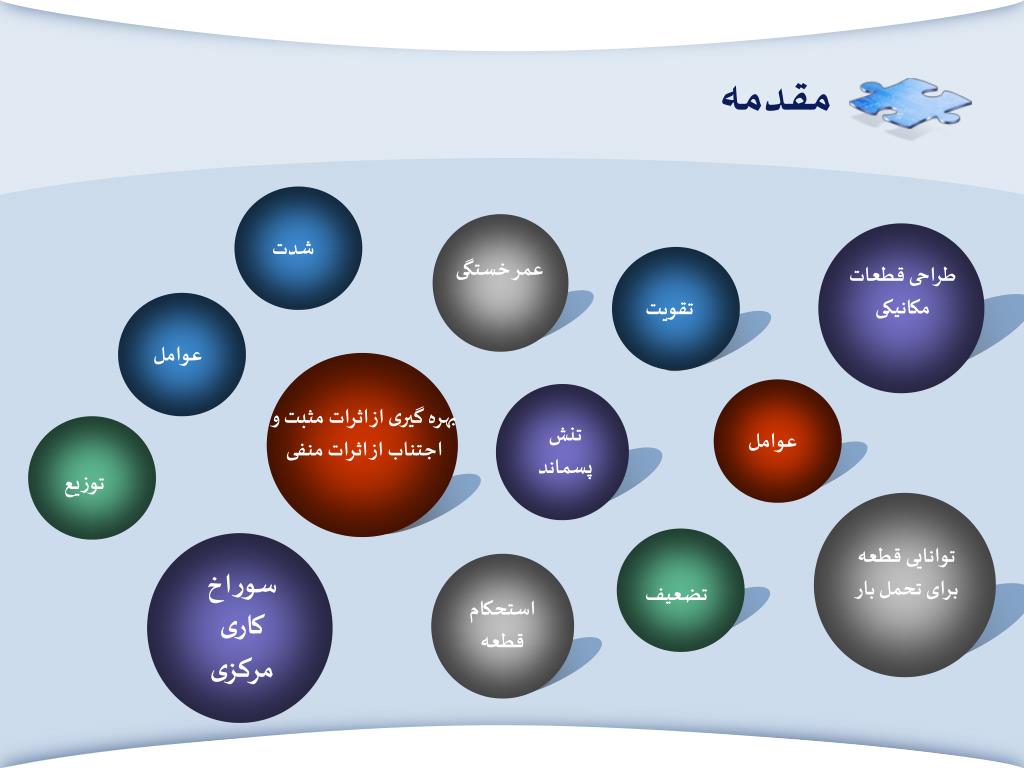

4. شدت طراحی قطعات مکانیکی تقویت بهره گیری از اثرات مثبت و اجتناب از اثرات منفی عوامل تنش پسماند توزیع توانایی قطعه برای تحمل بار تضعیف استحکام قطعه مقدمه عمر خستگی عوامل سوراخ کاری مرکزی

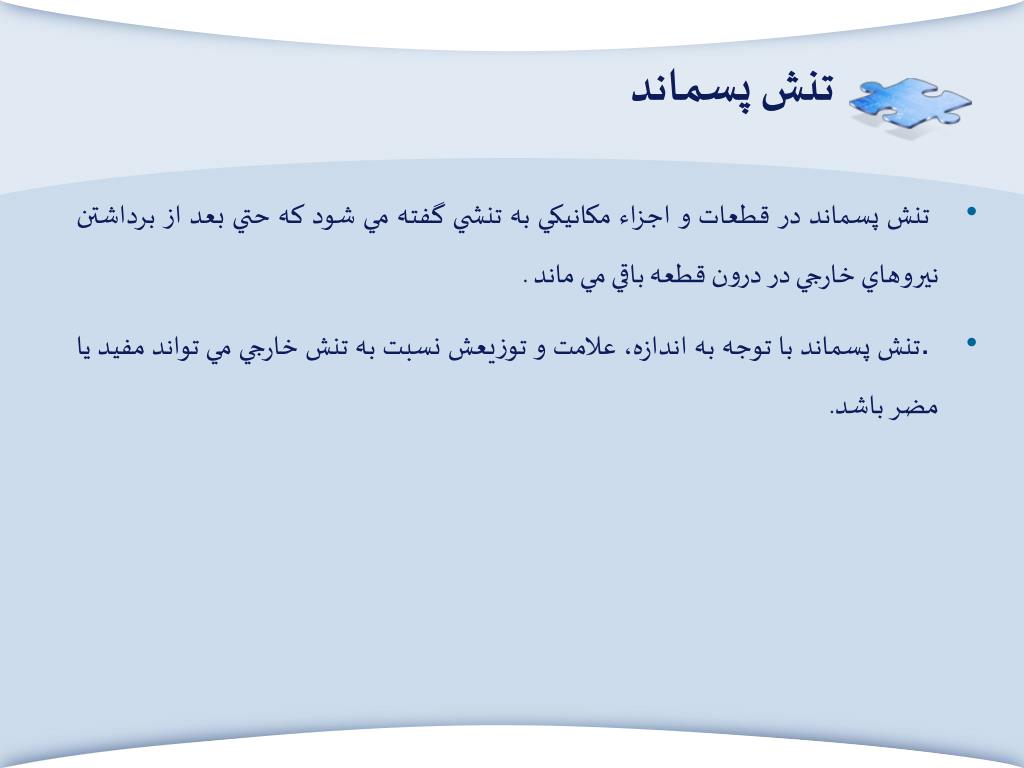

5. تنش پسماند • تنش پسماند در قطعات و اجزاء مكانيكي به تنشي گفته مي شود كه حتي بعد از برداشتن نيروهاي خارجي در درون قطعه باقي مي ماند . • . تنش پسماند با توجه به اندازه، علامت و توزيعش نسبت به تنش خارجي مي تواند مفيد يا مضر باشد.

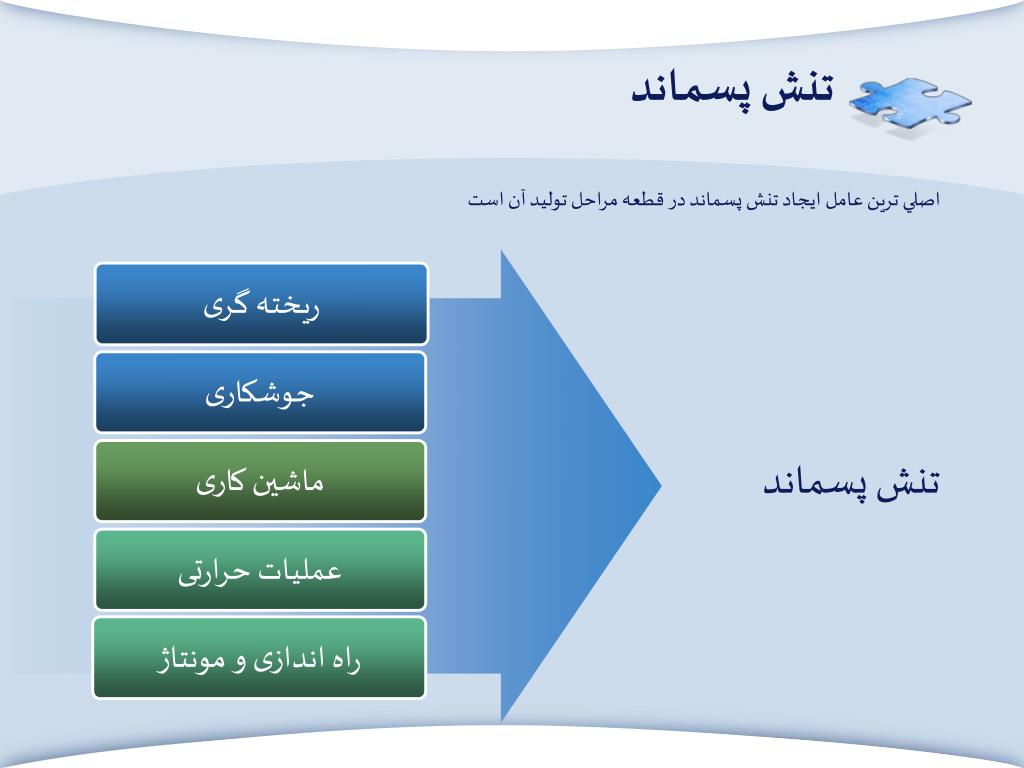

6. تنش پسماند تنش پسماند اصلي ترين عامل ايجاد تنش پسماند در قطعه مراحل توليد آن است ریخته گری جوشکاری ماشین کاری عملیات حرارتی راه اندازی و مونتاژ

7. سخت کاری سطحی پروسه تولید شیشه ساچمه زنی پروسه تولید بتن نورد سطحی تسریع و تعویق حد تسلیم تنش پسماند وجود تنشهاي پسماند فشاري در سطح قطعاتي كه در معرض خستگي، خوردگي تنشي و ساييدگي لرزشي قرار دارند مطلوب است.

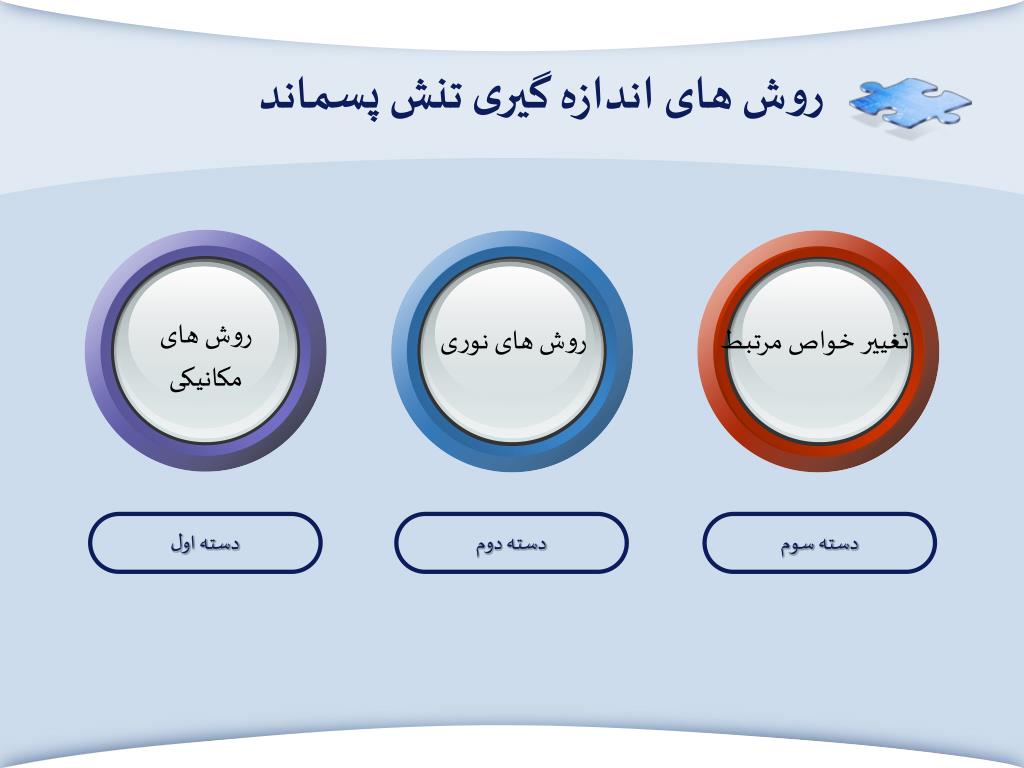

8. روش های اندازه گیری تنش پسماند روش های مکانیکی روش های نوری تغییر خواص مرتبط دسته اول دسته دوم دسته سوم

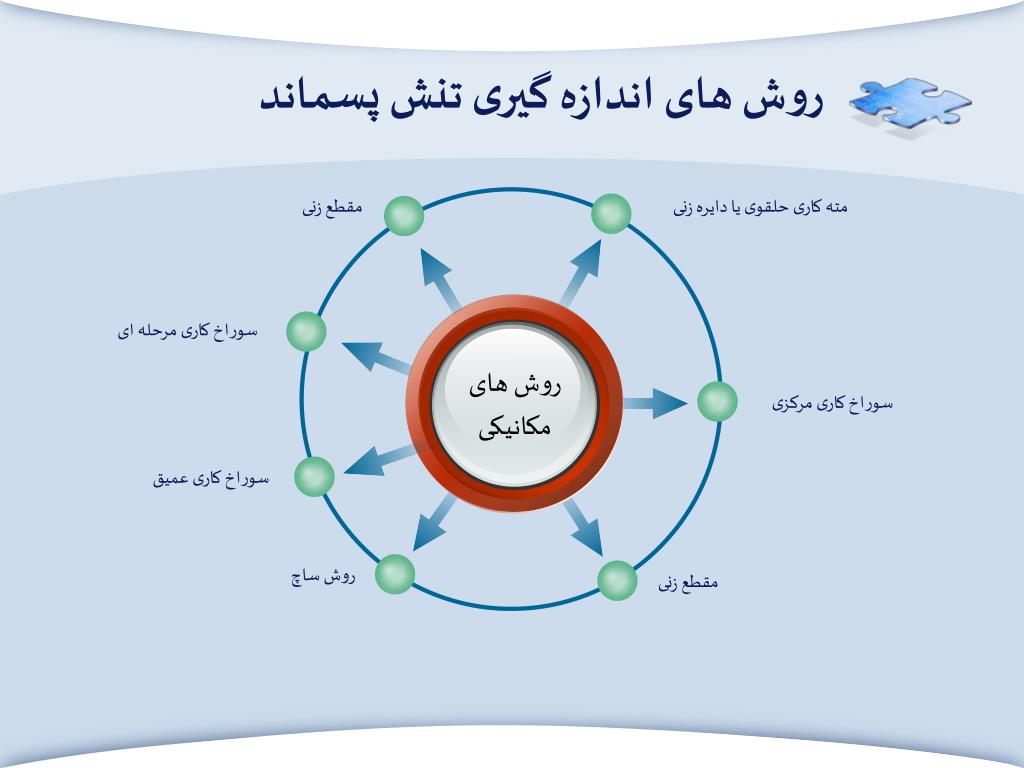

9. روش های اندازه گیری تنش پسماند مقطع زنی مته کاری حلقوی یا دایره زنی سوراخ کاری مرحله ای روش های مکانیکی سوراخ کاری مرکزی سوراخ کاری عمیق روش ساچ مقطع زنی

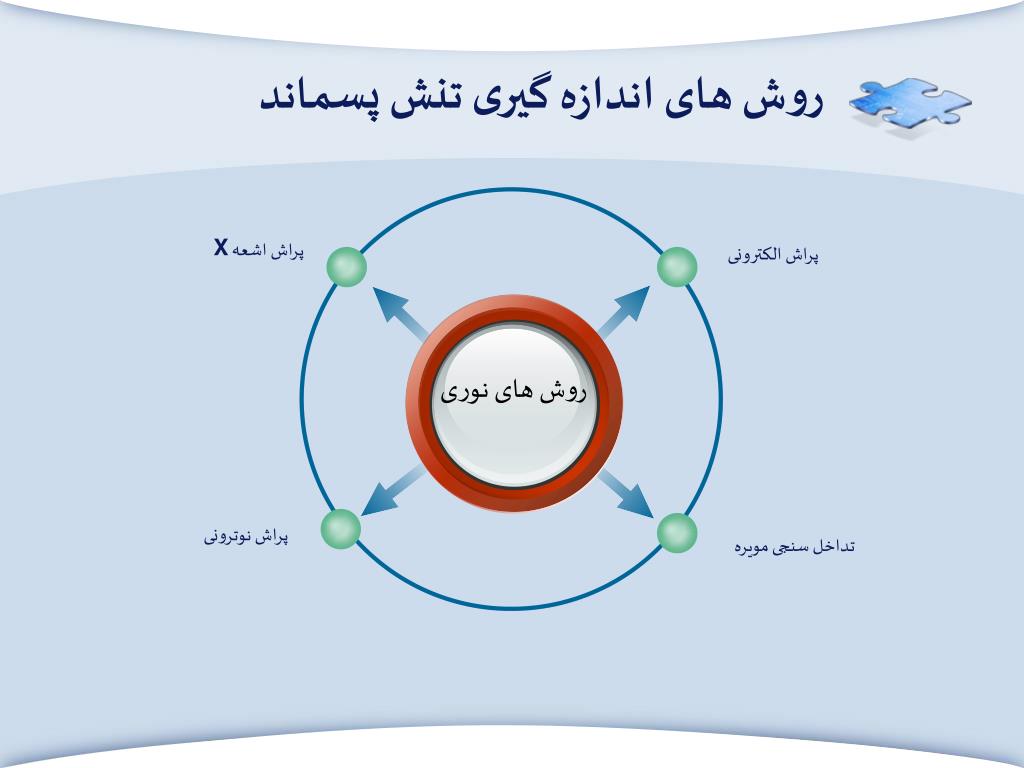

10. روش های اندازه گیری تنش پسماند پراش اشعه X پراش الکترونی روش های نوری پراش نوترونی تداخل سنجی مویره

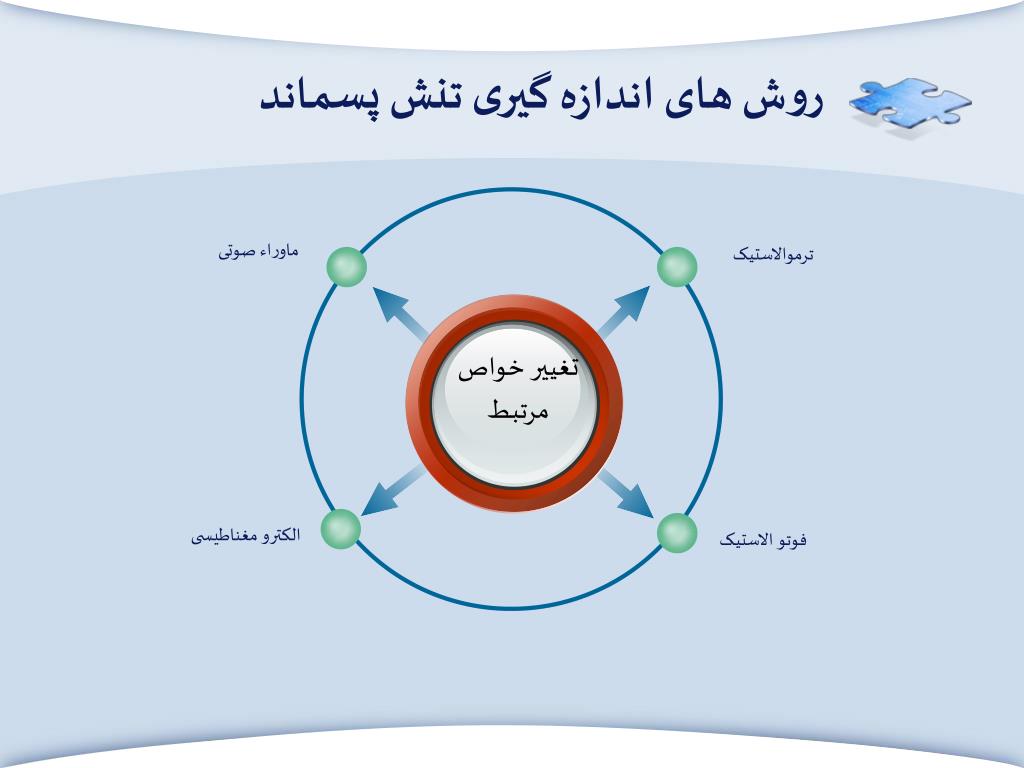

11. روش های اندازه گیری تنش پسماند ماوراء صوتی ترموالاستیک تغییر خواص مرتبط الکترو مغناطیسی فوتو الاستیک

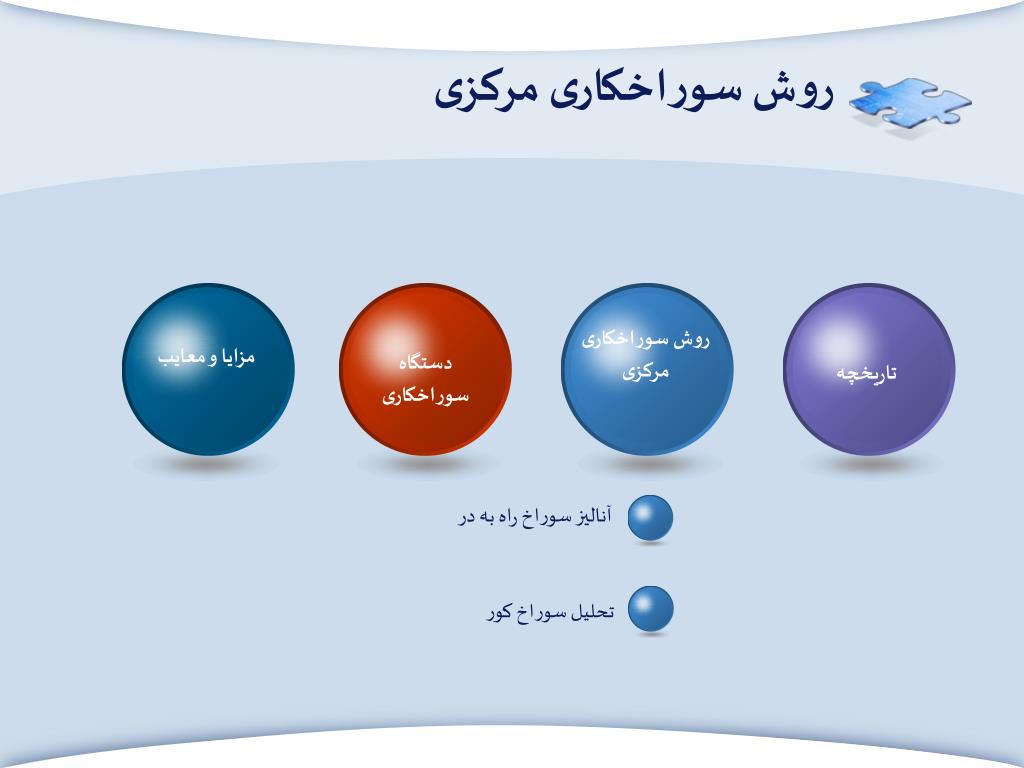

12. روش سوراخکاری مرکزی مزایا و معایب دستگاه سوراخکاری تاریخچه روش سوراخکاری مرکزی آنالیز سوراخ راه به در تحلیل سوراخ کور

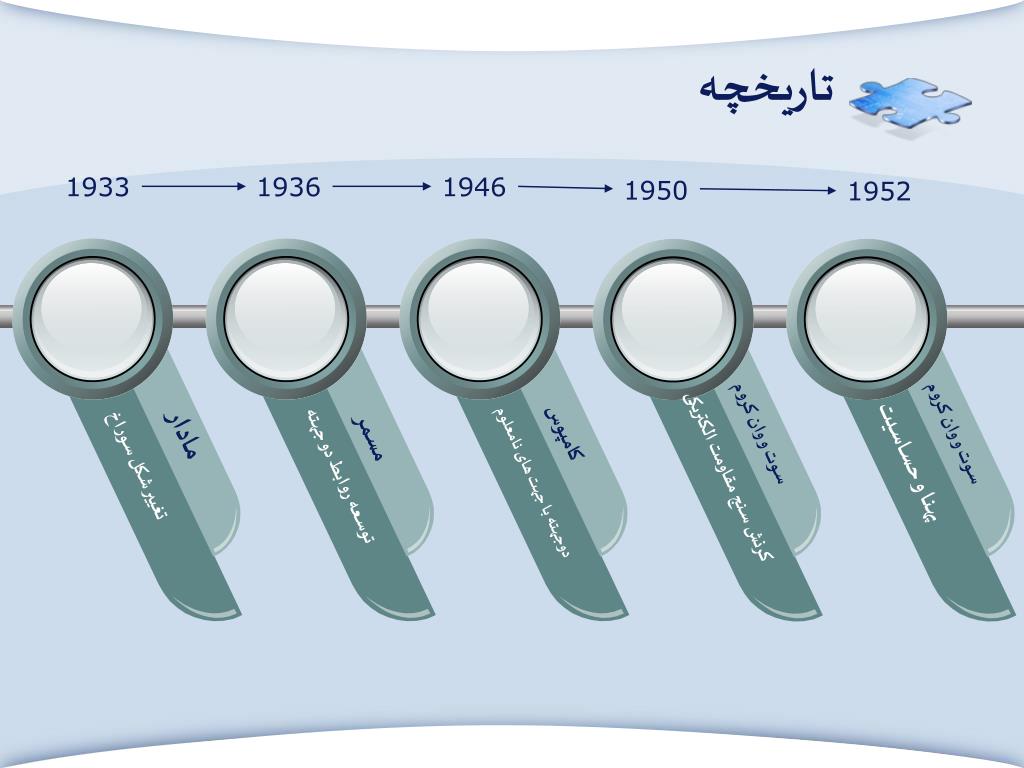

13. تاریخچه 1933 1936 1946 1950 1952 مادار مسمر کامپوس سوت و وان کروم سوت و وان کروم پهنا و حساسیت تغییر شکل سوراخ توسعه روابط دو جهته کرنش سنج مقاومت الکتریکی دوجهته با جهت های نامعلوم

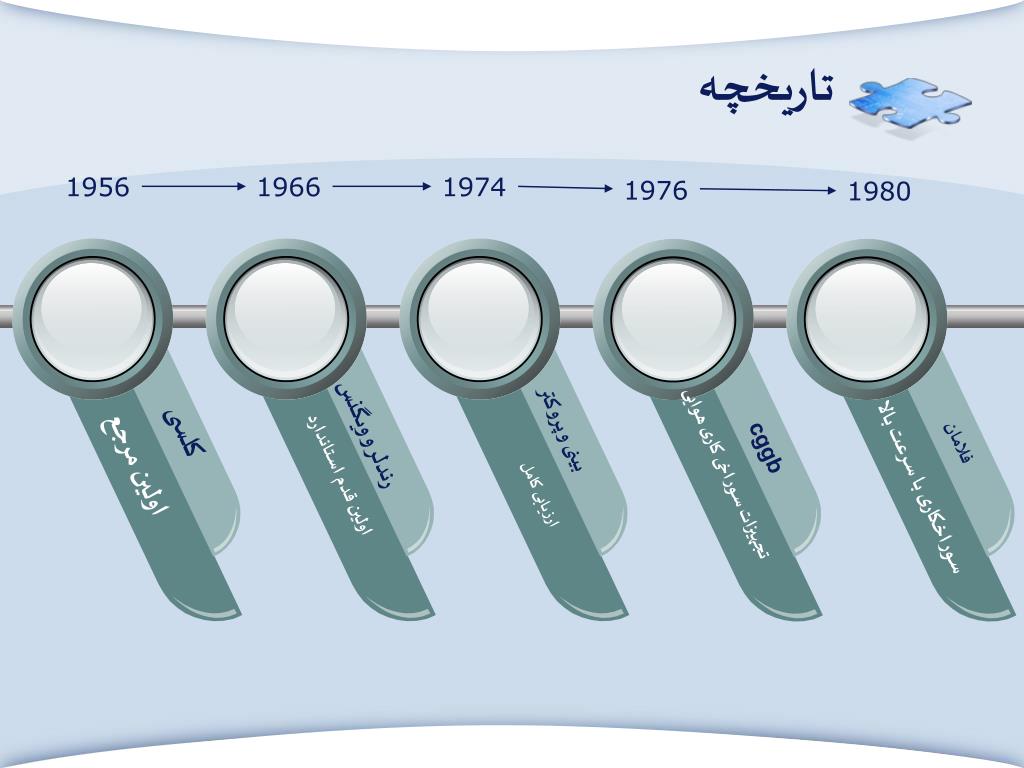

14. تاریخچه 1956 1966 1974 1976 1980 کلسی بینی و پروکتر رندلر و ویگنس cggb فلامان اولین مرجع اولین قدم استاندارد تجهیزات سوراخی کاری هوایی سوراخکاری با سرعت بالا ارزیابی کامل

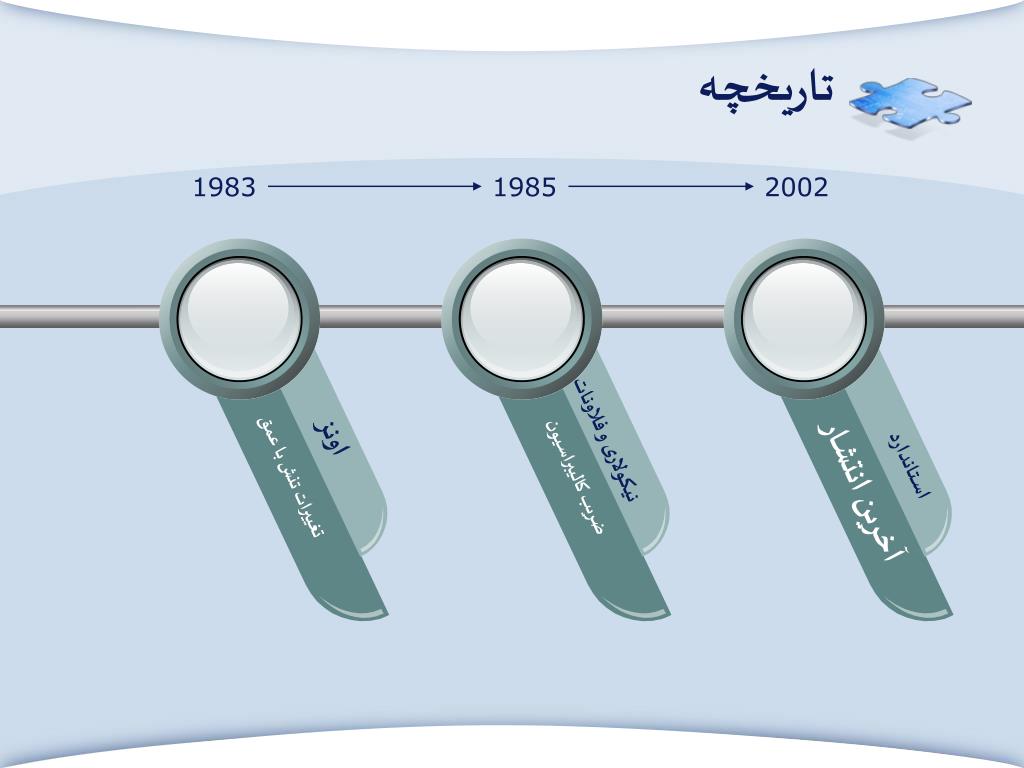

15. تاریخچه 1983 1985 2002 اونز نیکولاری و فلاونات استاندارد ضریب کالیبراسیون آخرین انتشار تغییرات تنش با عمق

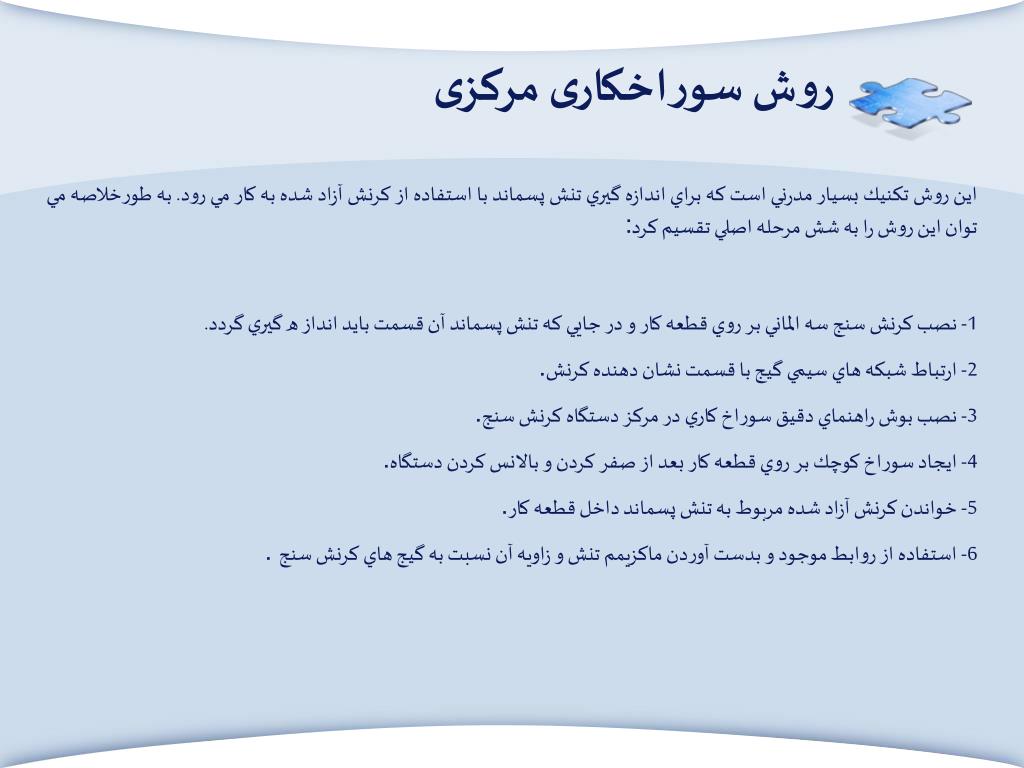

16. روش سوراخکاری مرکزی اين روش تكنيك بسيار مدرني است كه براي اندازه گيري تنش پسماند با استفاده از كرنش آزاد شده به كار مي رود. به طورخلاصه مي توان اين روش را به شش مرحله اصلي تقسيم كرد: • 1- نصب کرنش سنج سه الماني بر روي قطعه كار و در جايي كه تنش پسماند آن قسمت بايد انداز ه گيري گردد. • 2- ارتباط شبكه هاي سيمي گيج با قسمت نشان دهنده كرنش. • 3- نصب بوش راهنماي دقيق سوراخ كاري در مركز دستگاه كرنش سنج. • 4- ايجاد سوراخ كوچك بر روي قطعه كار بعد از صفر كردن و بالانس كردن دستگاه. • 5- خواندن كرنش آزاد شده مربوط به تنش پسماند داخل قطعه كار. • 6- استفاده از روابط موجود و بدست آوردن ماكزيمم تنش و زاويه آن نسبت به گيج هاي كرنش سنج.

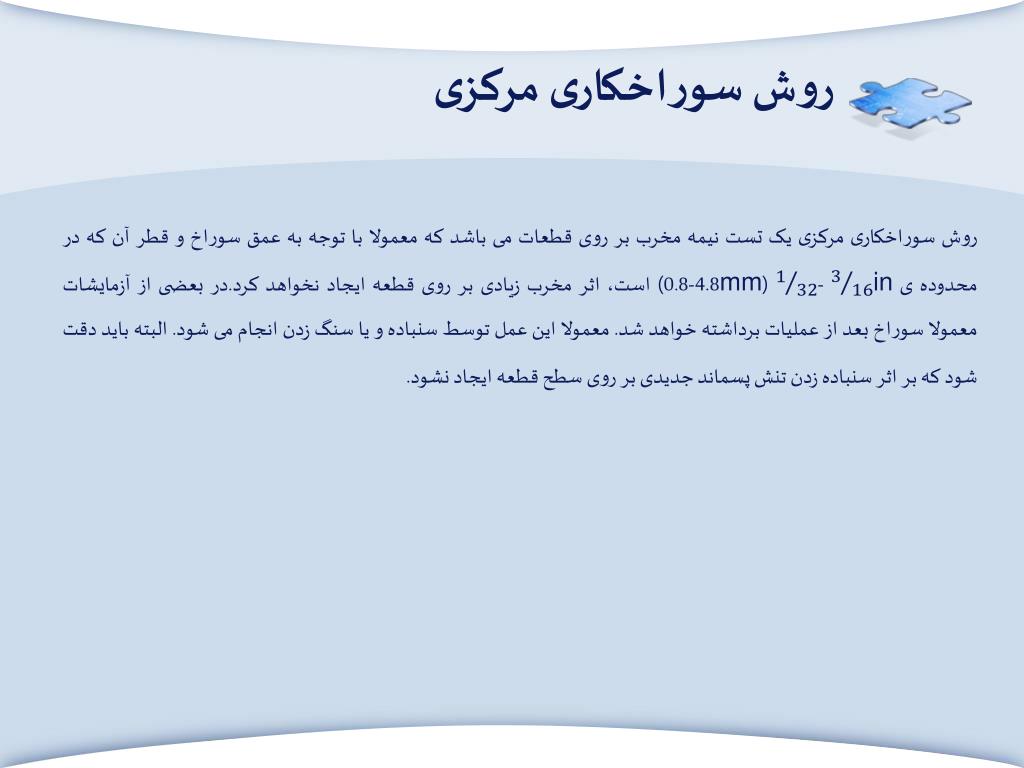

17. روش سوراخکاری مرکزی روش سوراخکاری مرکزی یک تست نیمه مخرب بر روی قطعات می باشد که معمولا با توجه به عمق سوراخ و قطر آن که در محدوده ی in - (mm4.8-0.8) است، اثر مخرب زیادی بر روی قطعه ایجاد نخواهد کرد.در بعضی از آزمایشات معمولا سوراخ بعد از عملیات برداشته خواهد شد. معمولا این عمل توسط سنباده و یا سنگ زدن انجام می شود. البته باید دقت شود که بر اثر سنباده زدن تنش پسماند جدیدی بر روی سطح قطعه ایجاد نشود.

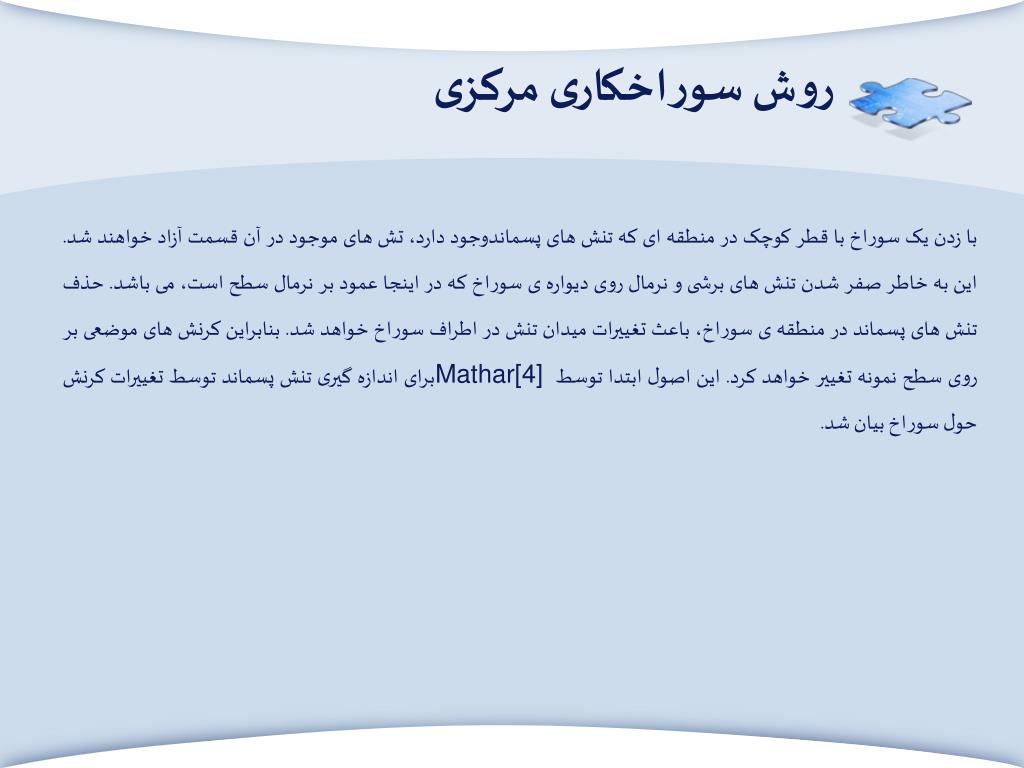

18. روش سوراخکاری مرکزی با زدن یک سوراخ با قطر کوچک در منطقه ای که تنش های پسماندوجود دارد، تش های موجود در آن قسمت آزاد خواهند شد. این به خاطر صفر شدن تنش های برشی و نرمال روی دیواره ی سوراخ که در اینجا عمود بر نرمال سطح است، می باشد. حذف تنش های پسماند در منطقه ی سوراخ، باعث تغییرات میدان تنش در اطراف سوراخ خواهد شد. بنابراین کرنش های موضعی بر روی سطح نمونه تغییر خواهد کرد. این اصول ابتدا توسط Mathar[4] برای اندازه گیری تنش پسماند توسط تغییرات کرنش حول سوراخ بیان شد.

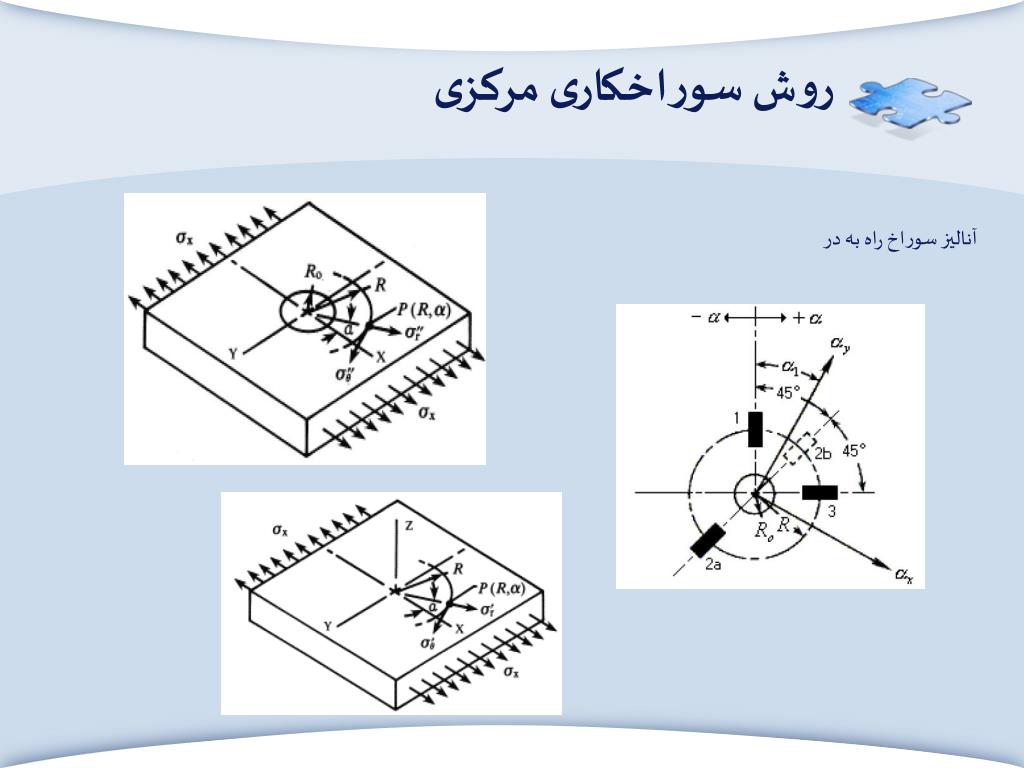

19. روش سوراخکاری مرکزی آنالیز سوراخ راه به در

20. روش سوراخکاری مرکزی آنالیز سوراخ کور به دلیل اینکه سازه های مختلف دارای شکل های گوناگونی هستندو نیز به ندرت نازک می باشند و امکان زدن سوراخ راه به در وجود ندارد باید برای اندازه گیری مقادیر تنش پسماند از سوراخ کور استفاده کرد. یک سوراخ کور در حالت تنش صفحه ای دارای یک تنش محلی بسیار پیچیده می باشد، به این دلیل که یک حل بسته در تئوری الاستیسیته برای سوراخ کور وجود ندارد. رندلر و ویگنس اثبات کردند که برای این حالت می توان یک شرط موازی با حالت سوراخ راه به در در مورد توزیع تنش در حالت عادی در نظر گرفت. بنابراین می توان گفت که کرنش های آزاد شده به خاطر تعبیه ی سوراخ کور در دایره های هم مرکز با سوراخ کور، ازهمان معادلات پیروی کرده و دارای تغییرات سینوسی می باشند.

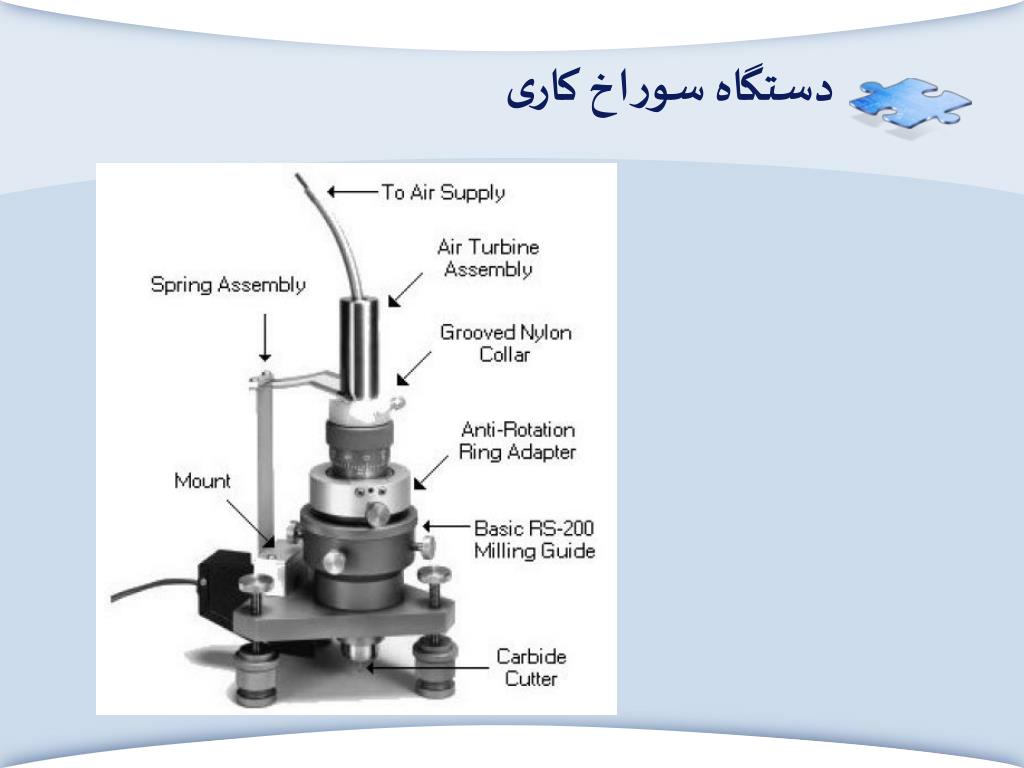

21. دستگاه سوراخ کاری

22. مزایا و معایب سوراخکاری مرکزی مزایا به ریز ساختار ماده بستگی ندارد این تکنیک در اجسام بزرگ نیز بدون احتیاج به برش قابل استفاده است. معایب زمان گیر بودن آماده سازی دقیق سطح باقی ماندن تنش های پسماند بواسطه پولیشینگ نیمه مخرب

23. با تشکر
