Kód ITMS projektu: 26110130519 Gymnázium Pavla Jozefa Šafárika – moderná škola tretieho tisícročia. Galvanické články. Obsah. Pokus s citrónom Použitie galvanických článkov Akumulátory Olovený akumulátor Zdroje. Galvanický článok História galvanického článku Zloženie galvanického článku
E N D

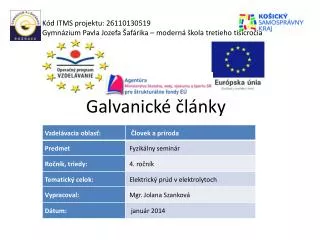

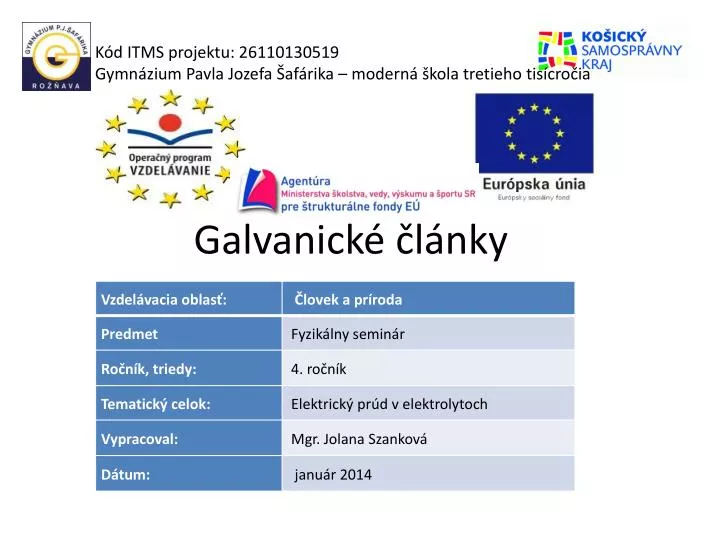

Kód ITMS projektu: 26110130519 Gymnázium Pavla Jozefa Šafárika – moderná škola tretieho tisícročia Galvanické články

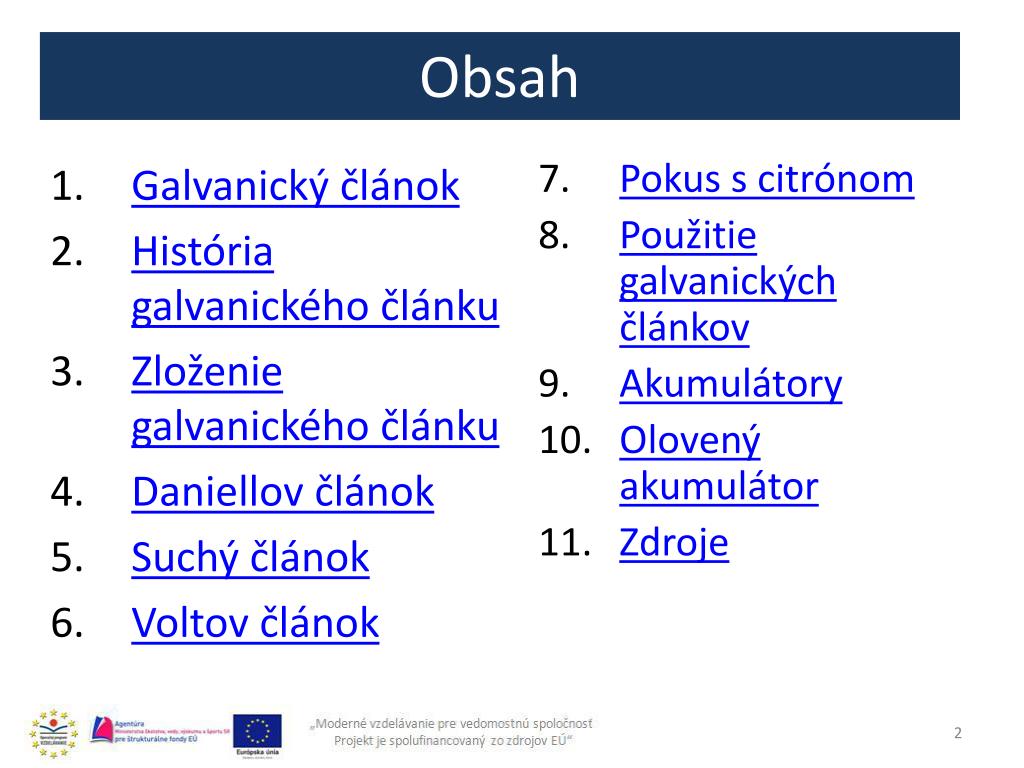

Obsah • Pokus s citrónom • Použitie galvanických článkov • Akumulátory • Olovený akumulátor • Zdroje • Galvanický článok • História galvanického článku • Zloženie galvanického článku • Daniellov článok • Suchý článok • Voltov článok

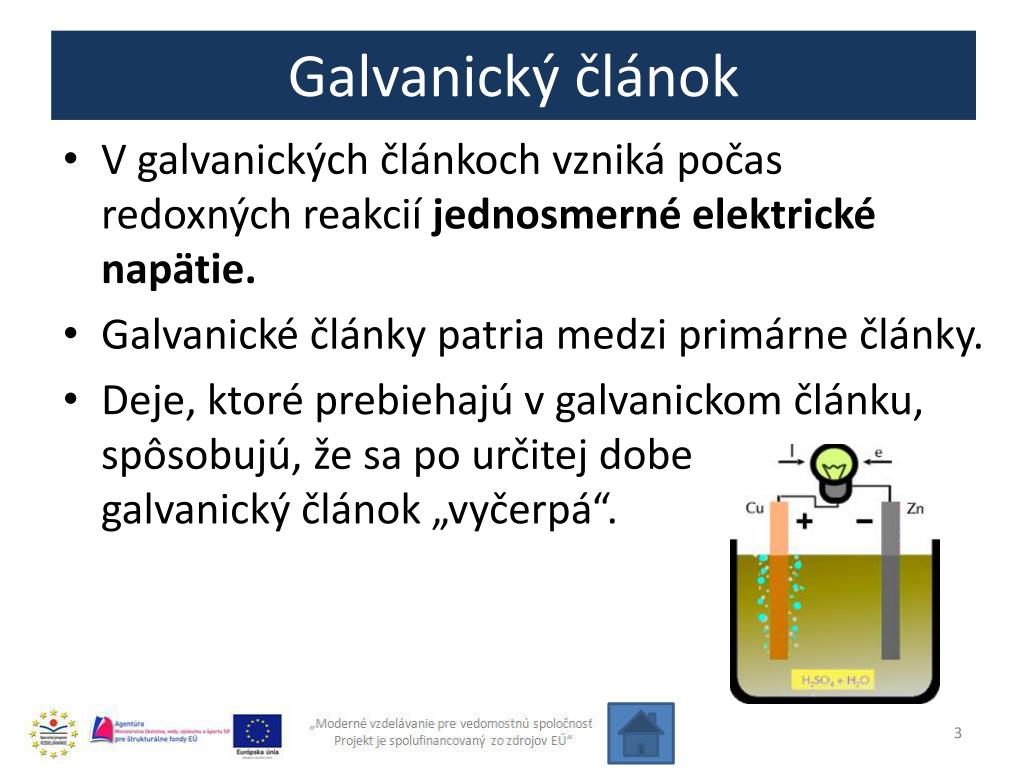

Galvanický článok • V galvanických článkoch vzniká počasredoxných reakcií jednosmerné elektrické napätie. • Galvanické články patria medzi primárne články. • Deje, ktoré prebiehajú v galvanickom článku, spôsobujú, že sa po určitej dobe galvanický článok „vyčerpá“.

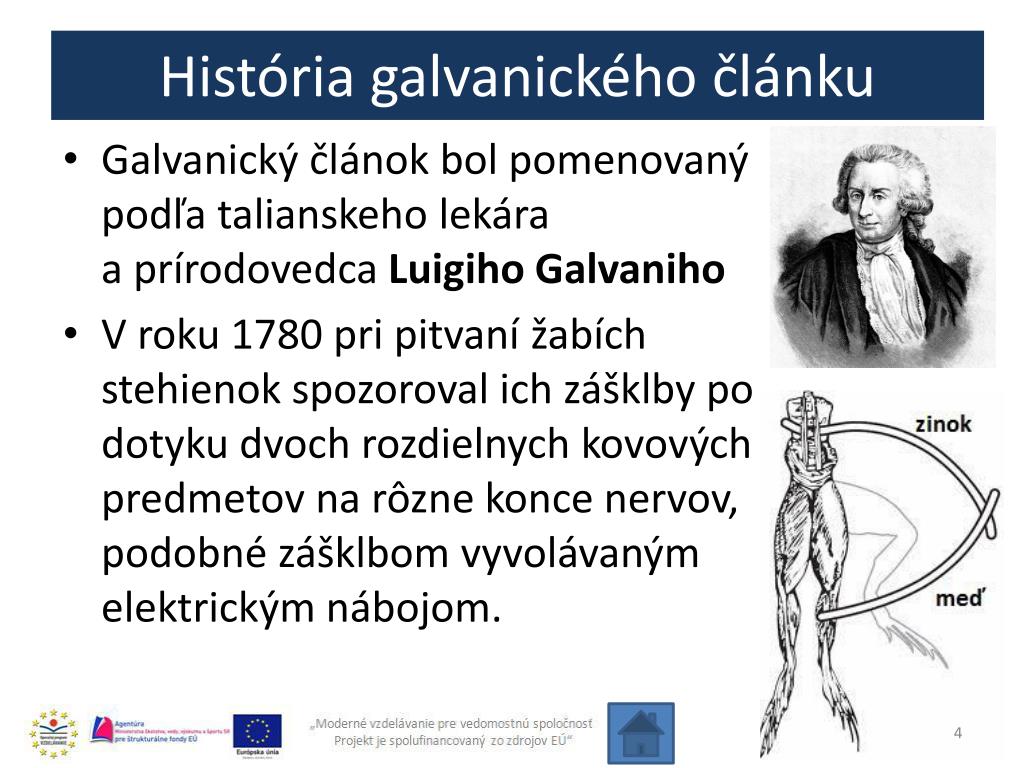

História galvanického článku • Galvanický článok bol pomenovaný podľa talianskeho lekára a prírodovedca Luigiho Galvaniho • V roku 1780 pri pitvaní žabích stehienok spozoroval ich zášklby po dotyku dvoch rozdielnych kovových predmetov na rôzne konce nervov, podobné zášklbom vyvolávaným elektrickým nábojom.

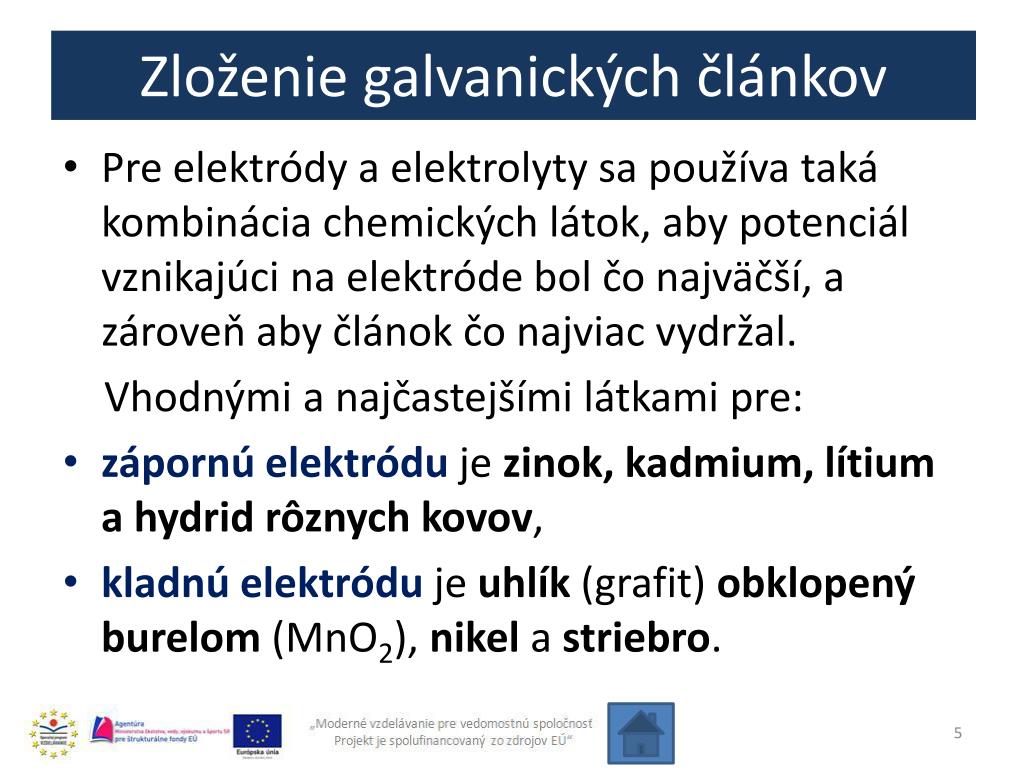

Zloženie galvanických článkov • Pre elektródy a elektrolyty sa používa taká kombinácia chemických látok, aby potenciál vznikajúci na elektróde bol čo najväčší, a zároveň aby článok čo najviac vydržal. Vhodnými a najčastejšími látkami pre: • zápornú elektróduje zinok, kadmium, lítium a hydrid rôznych kovov, • kladnú elektródu jeuhlík (grafit) obklopený burelom(MnO2), nikel a striebro.

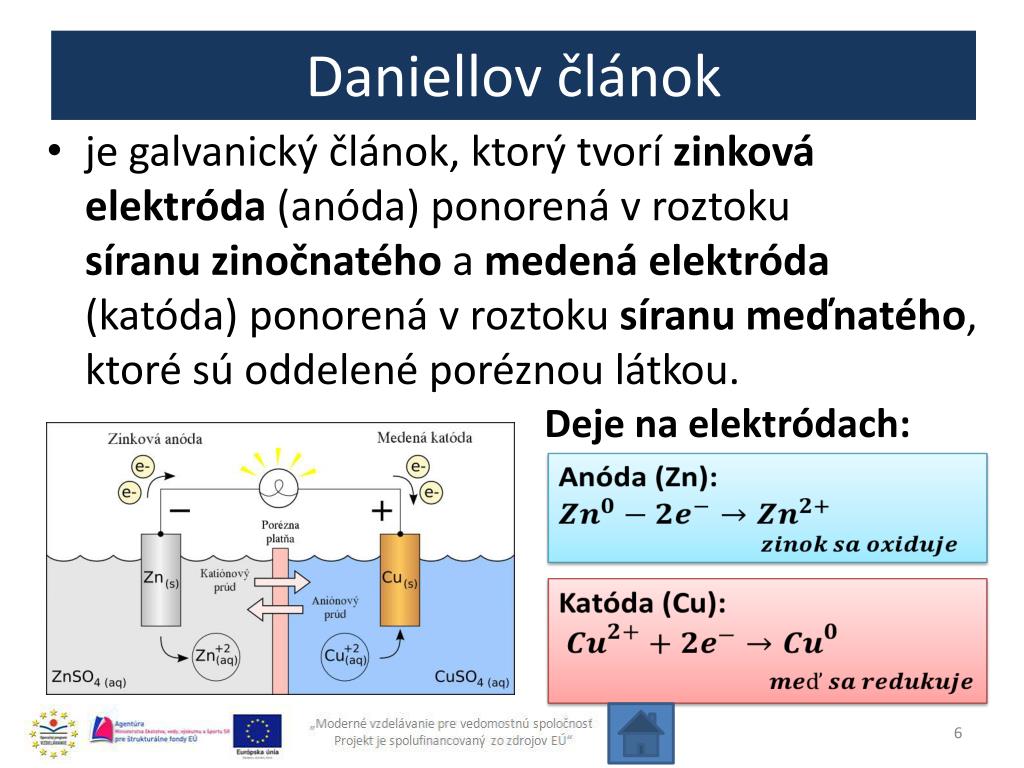

Daniellov článok • je galvanický článok, ktorý tvorí zinková elektróda (anóda) ponorená v roztoku síranu zinočnatého a medená elektróda (katóda) ponorená v roztoku síranu meďnatého, ktoré sú oddelené poréznou látkou. Deje na elektródach:

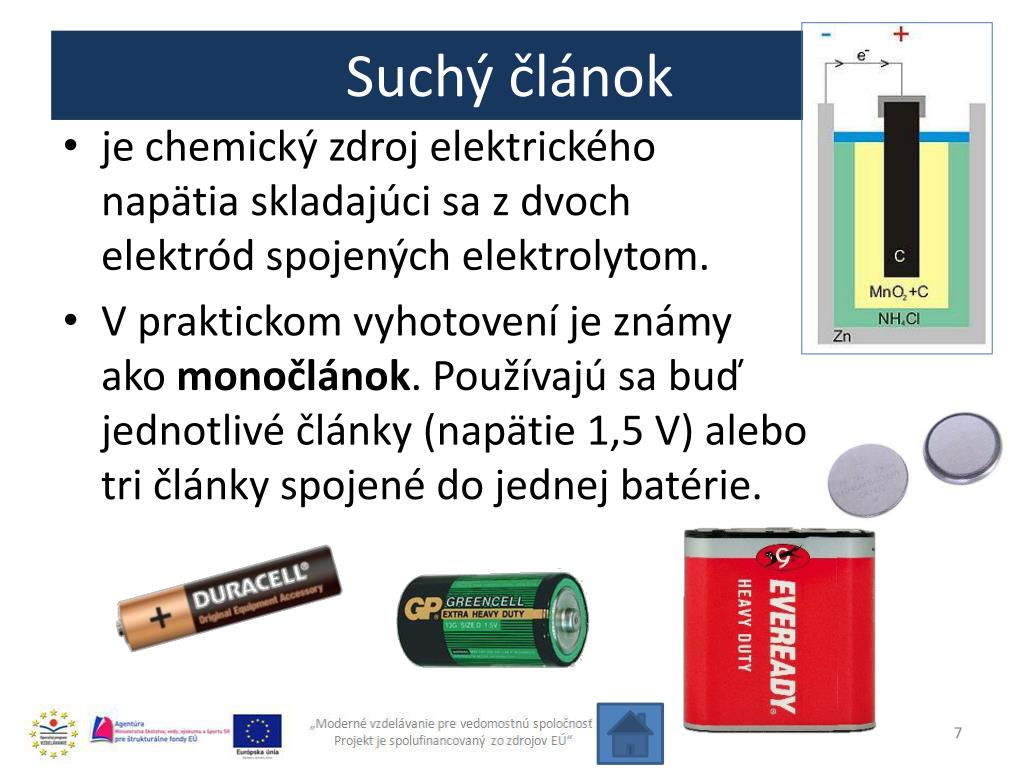

Suchý článok • je chemický zdroj elektrického napätia skladajúci sa z dvochelektród spojených elektrolytom. • V praktickom vyhotovení je známy ako monočlánok. Používajú sa buď jednotlivé články (napätie 1,5 V) alebo tri články spojené do jednej batérie.
Voltov článok • je predchodcom batérie, prvýkrát zostavený v roku 1794 AlessadromVoltom. • Je to jednoduchý zdroj elektrickej energie. • Článok sa skladá z dvoch rôznych kovov – zinok a meď, medzi ktorými je elektrolyt – roztokkyseliny sírovej.
Pokus s citrónom • Jednoduchý vlastný chemický zdroj elektrického napätia môže byť vytvorený z citróna a dvoch drôtov z rozdielnych kovov (Fe,Cu).

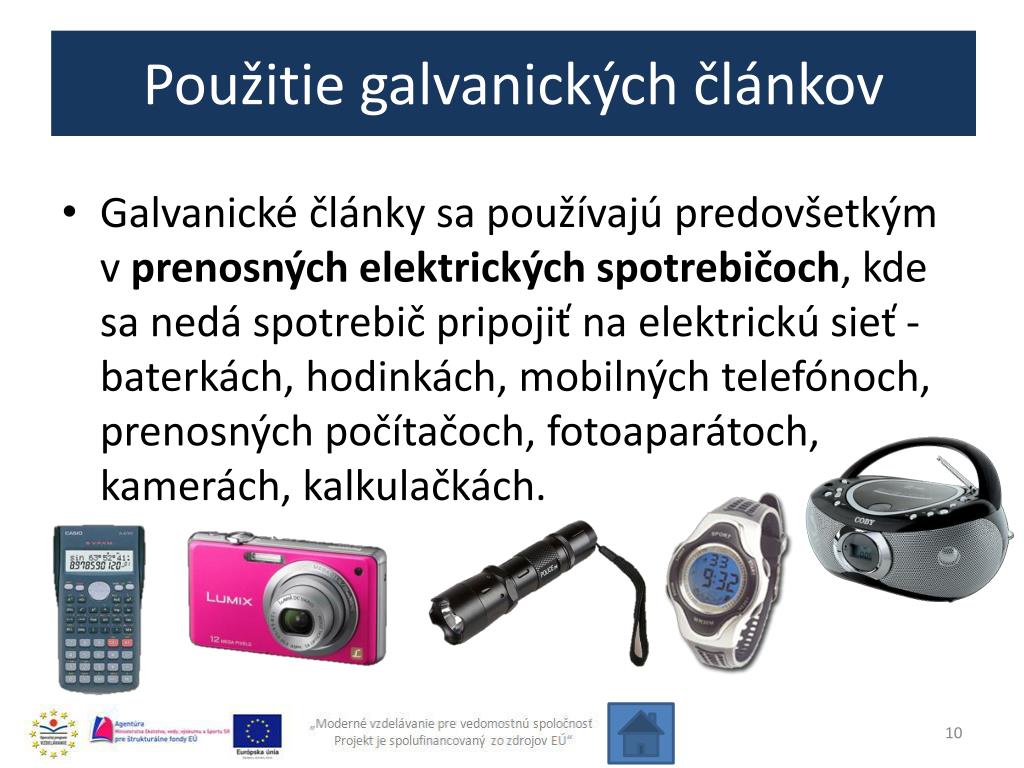

Použitie galvanických článkov • Galvanické články sa používajú predovšetkým v prenosných elektrických spotrebičoch, kde sa nedá spotrebič pripojiť na elektrickú sieť - baterkách, hodinkách, mobilných telefónoch, prenosných počítačoch, fotoaparátoch, kamerách, kalkulačkách.

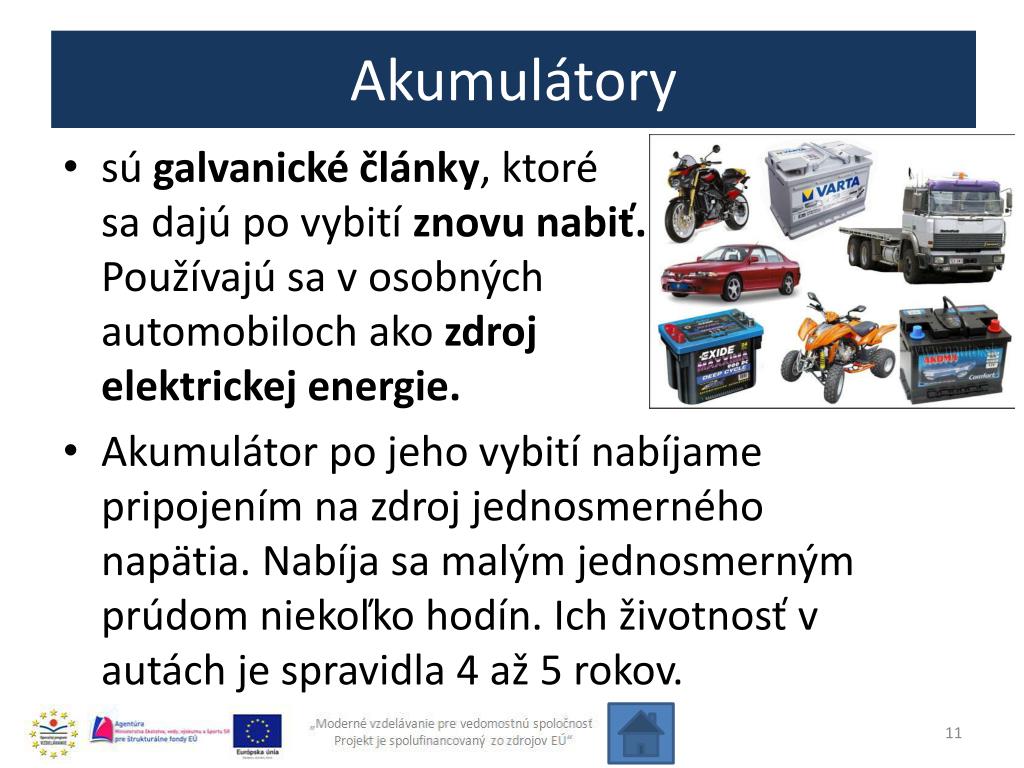

Akumulátory • sú galvanické články, ktoré sa dajú po vybití znovu nabiť.Používajú sa v osobných automobilochako zdroj elektrickej energie. • Akumulátor po jeho vybití nabíjame pripojením na zdroj jednosmerného napätia. Nabíja sa malým jednosmerným prúdom niekoľko hodín. Ich životnosť v autách je spravidla 4 až 5 rokov.

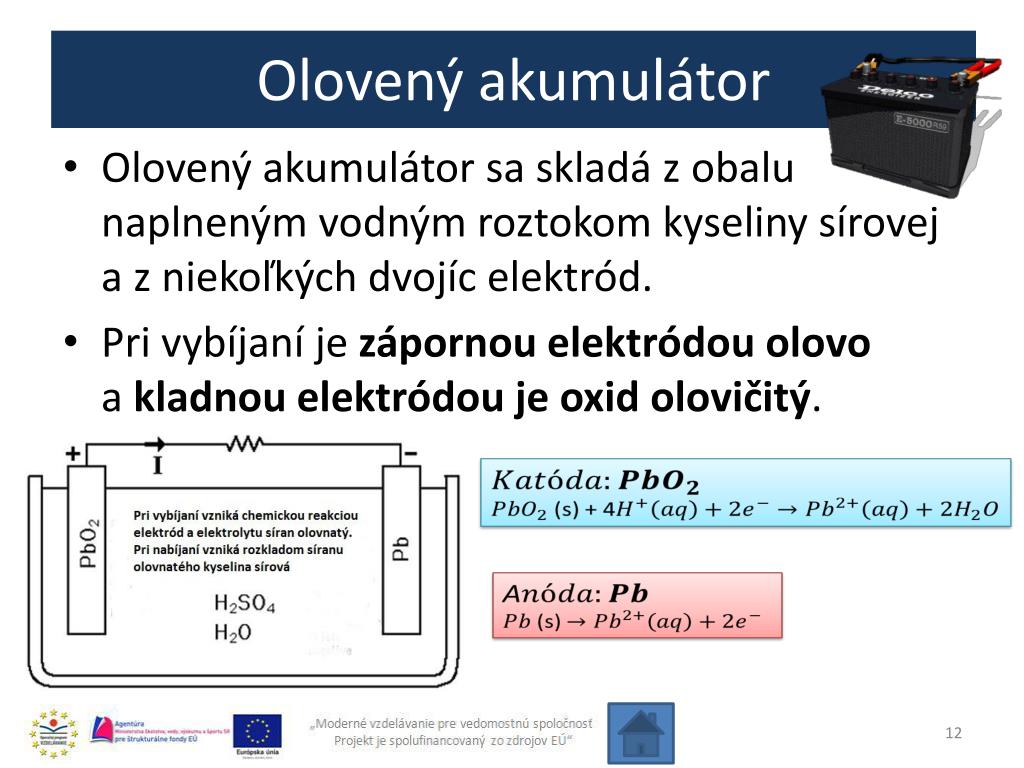

Olovený akumulátor • Olovený akumulátor sa skladá z obalu naplneným vodným roztokom kyseliny sírovej a z niekoľkých dvojíc elektród. • Pri vybíjaníje zápornou elektródou olovo a kladnou elektródou je oxid olovičitý.
Použité zdroje • Bednařík M., Svoboda E. a kol.: Fyzika pre 2.ročník gymnázií, 1993, SPN, Bratislava • Lank V., Vondra M.: Fyzika, 2008, Fragment s.r.o. • Tarábek, P. a kol.: Zmaturuj z fyziky,Didaktis, Bratislava, 2011 • Silný, P., Prokša, M.: Chemické reakcie a ich zákonitosti, SPN, 2006 • http://www.cez.cz/edee/content/file/static/encyklopedie/images/05/52_06.gif
