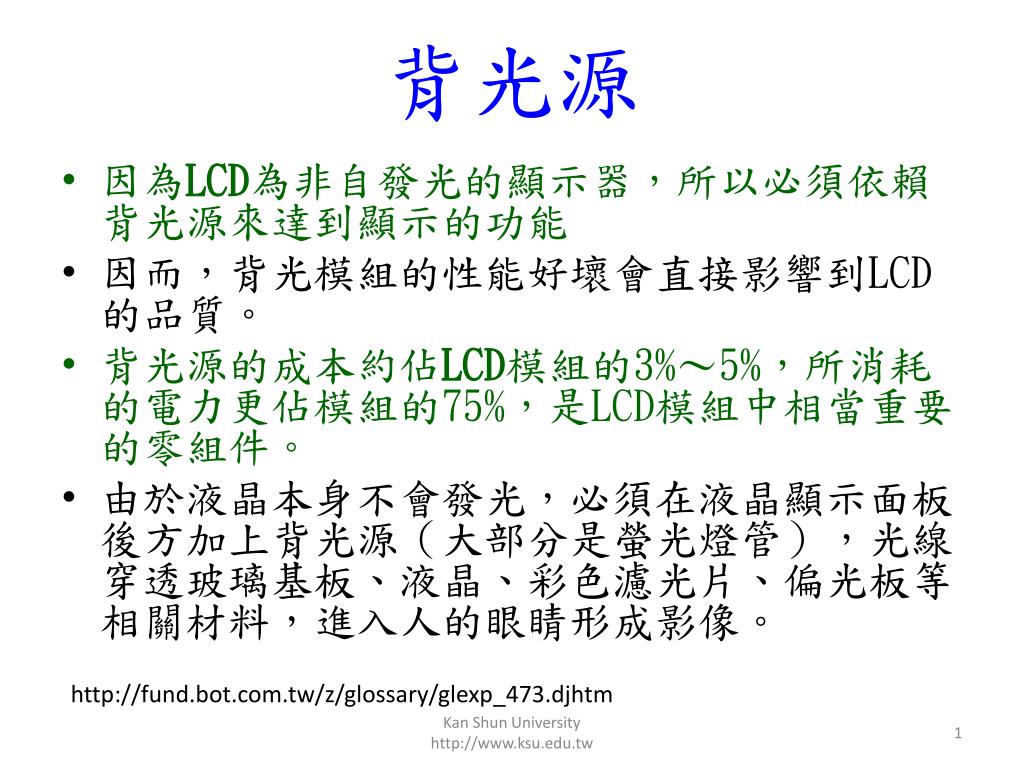

  1. 背光源 • 因為LCD為非自發光的顯示器，所以必須依賴背光源來達到顯示的功能 • 因而，背光模組的性能好壞會直接影響到LCD的品質。 • 背光源的成本約佔LCD模組的3%～5%，所消耗的電力更佔模組的75%，是LCD模組中相當重要的零組件。 • 由於液晶本身不會發光，必須在液晶顯示面板後方加上背光源（大部分是螢光燈管），光線穿透玻璃基板、液晶、彩色濾光片、偏光板等相關材料，進入人的眼睛形成影像。 http://fund.bot.com.tw/z/glossary/glexp_473.djhtm Kan Shun University http://www.ksu.edu.tw

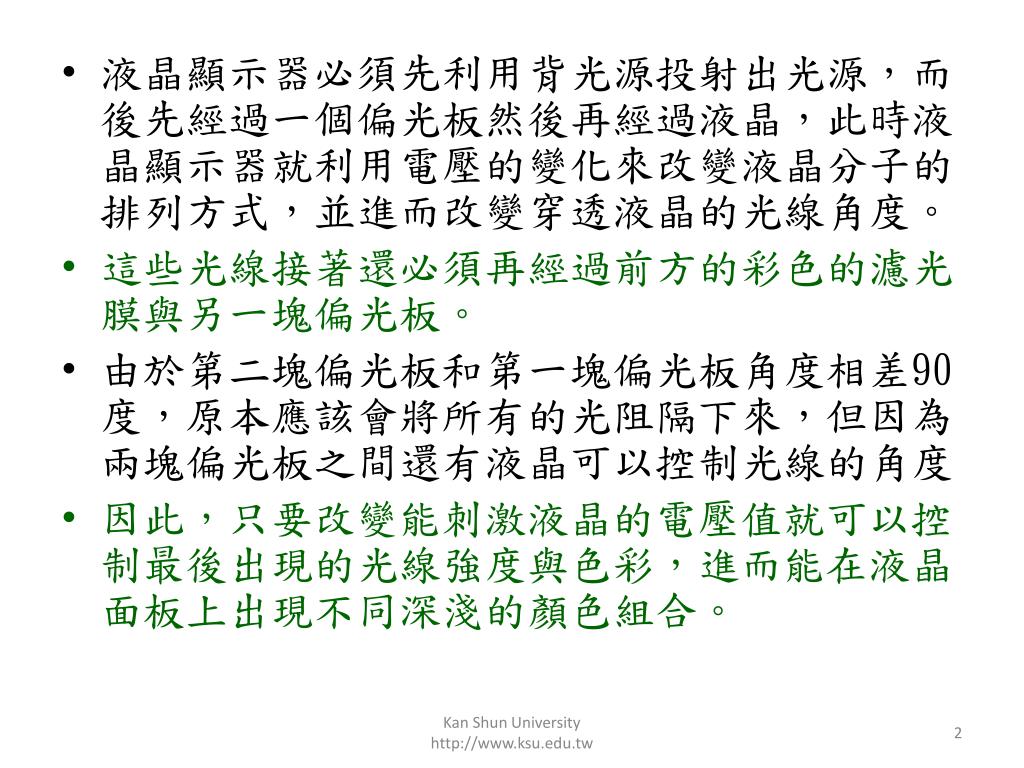

  2. 液晶顯示器必須先利用背光源投射出光源，而後先經過一個偏光板然後再經過液晶，此時液晶顯示器就利用電壓的變化來改變液晶分子的排列方式，並進而改變穿透液晶的光線角度。液晶顯示器必須先利用背光源投射出光源，而後先經過一個偏光板然後再經過液晶，此時液晶顯示器就利用電壓的變化來改變液晶分子的排列方式，並進而改變穿透液晶的光線角度。 • 這些光線接著還必須再經過前方的彩色的濾光膜與另一塊偏光板。 • 由於第二塊偏光板和第一塊偏光板角度相差90度，原本應該會將所有的光阻隔下來，但因為兩塊偏光板之間還有液晶可以控制光線的角度 • 因此，只要改變能刺激液晶的電壓值就可以控制最後出現的光線強度與色彩，進而能在液晶面板上出現不同深淺的顏色組合。 Kan Shun University http://www.ksu.edu.tw

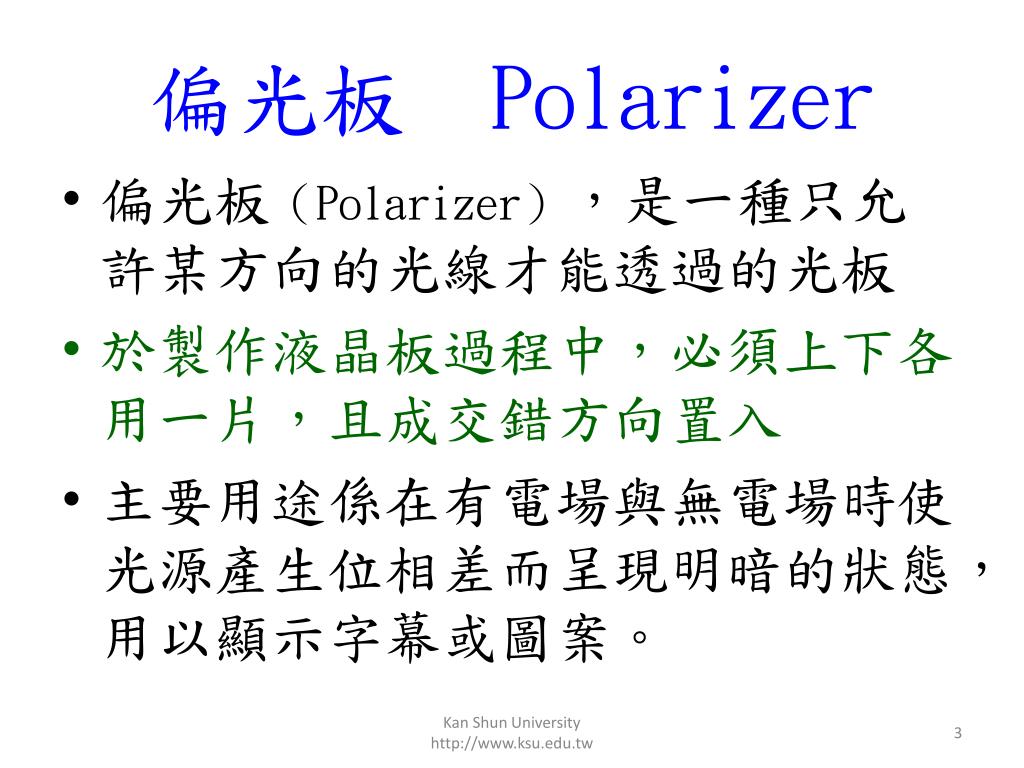

  3. 偏光板　Polarizer • 偏光板（Polarizer），是一種只允許某方向的光線才能透過的光板 • 於製作液晶板過程中，必須上下各用一片，且成交錯方向置入 • 主要用途係在有電場與無電場時使光源產生位相差而呈現明暗的狀態，用以顯示字幕或圖案。 Kan Shun University http://www.ksu.edu.tw

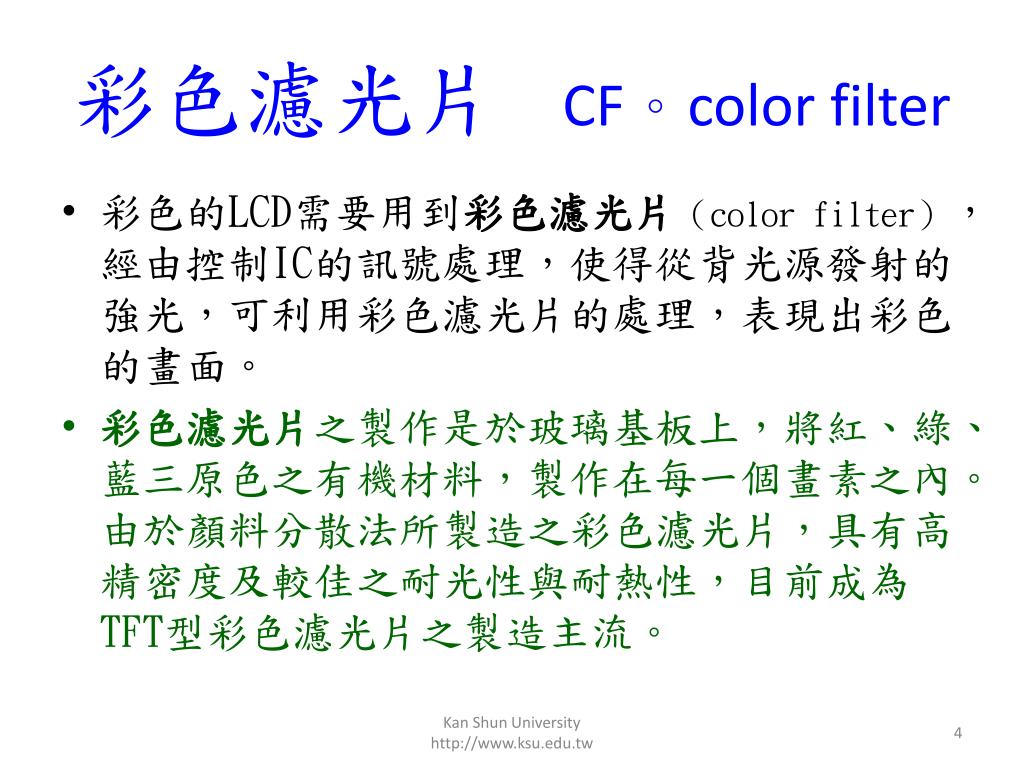

  4. 彩色濾光片CF。color filter • 彩色的LCD需要用到彩色濾光片（color filter），經由控制IC的訊號處理，使得從背光源發射的強光，可利用彩色濾光片的處理，表現出彩色的畫面。 • 彩色濾光片之製作是於玻璃基板上，將紅、綠、藍三原色之有機材料，製作在每一個畫素之內。由於顏料分散法所製造之彩色濾光片，具有高精密度及較佳之耐光性與耐熱性，目前成為TFT型彩色濾光片之製造主流。 Kan Shun University http://www.ksu.edu.tw

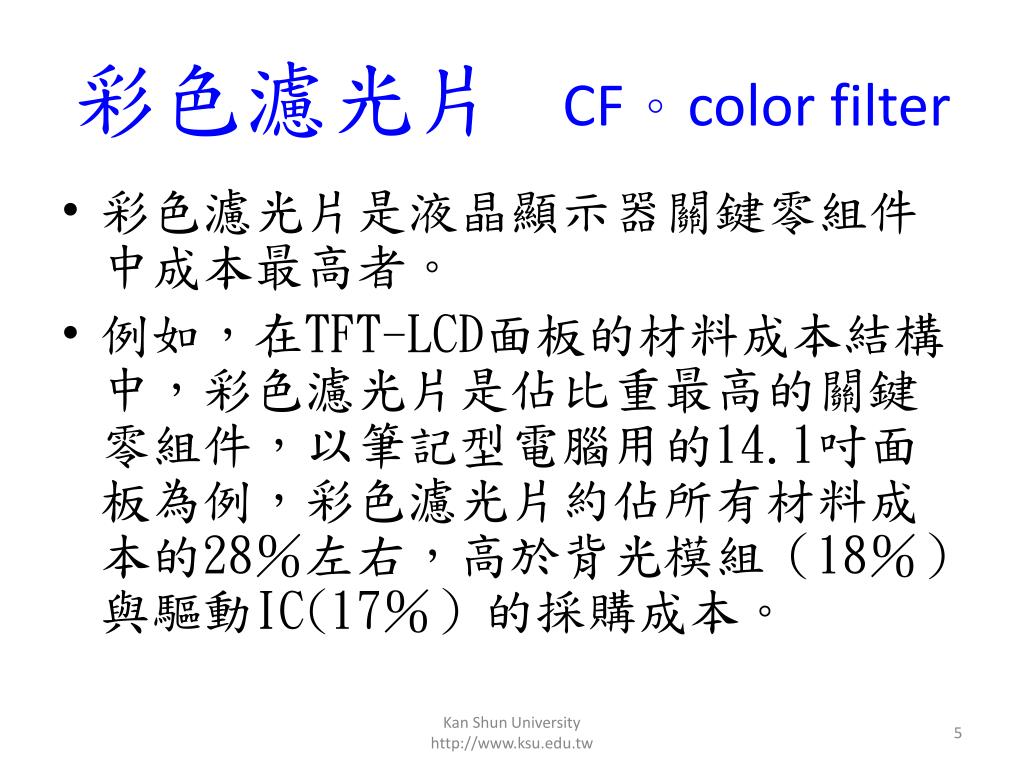

  5. 彩色濾光片CF。color filter • 彩色濾光片是液晶顯示器關鍵零組件中成本最高者。 • 例如，在TFT-LCD面板的材料成本結構中，彩色濾光片是佔比重最高的關鍵零組件，以筆記型電腦用的14.1吋面板為例，彩色濾光片約佔所有材料成本的28％左右，高於背光模組（18％）與驅動IC(17％）的採購成本。 Kan Shun University http://www.ksu.edu.tw

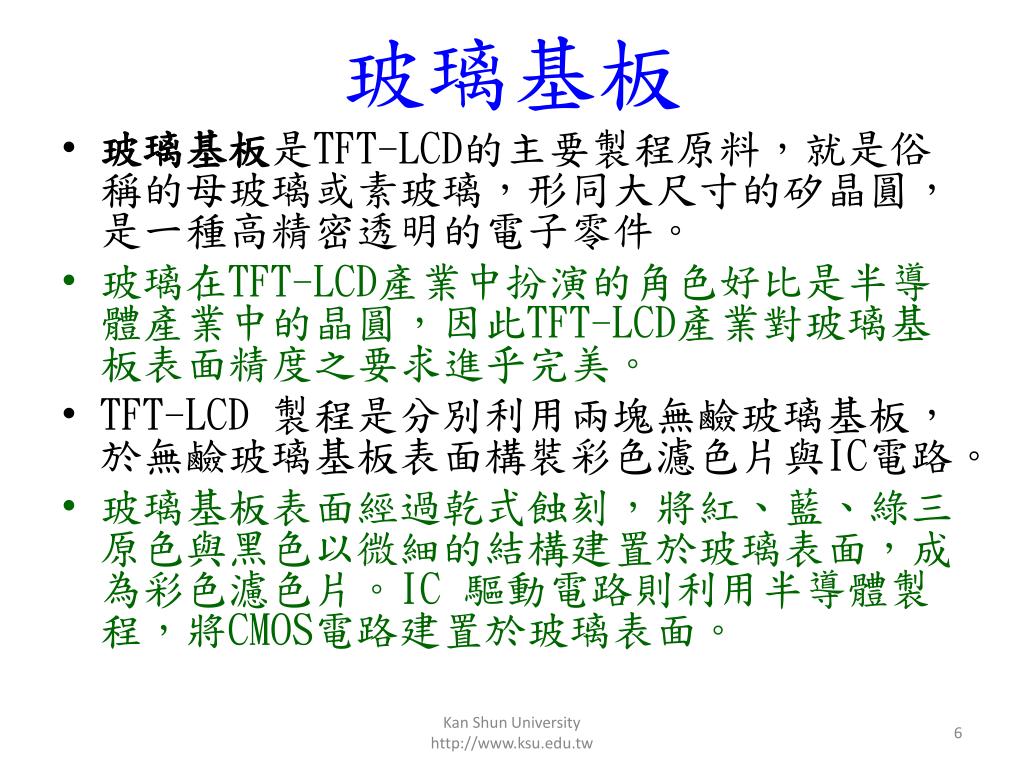

  6. 玻璃基板 • 玻璃基板是TFT-LCD的主要製程原料，就是俗稱的母玻璃或素玻璃，形同大尺寸的矽晶圓，是一種高精密透明的電子零件。 • 玻璃在TFT-LCD產業中扮演的角色好比是半導體產業中的晶圓，因此TFT-LCD產業對玻璃基板表面精度之要求進乎完美。 • TFT-LCD 製程是分別利用兩塊無鹼玻璃基板，於無鹼玻璃基板表面構裝彩色濾色片與IC電路。 • 玻璃基板表面經過乾式蝕刻，將紅、藍、綠三原色與黑色以微細的結構建置於玻璃表面，成為彩色濾色片。IC 驅動電路則利用半導體製程，將CMOS電路建置於玻璃表面。 Kan Shun University http://www.ksu.edu.tw

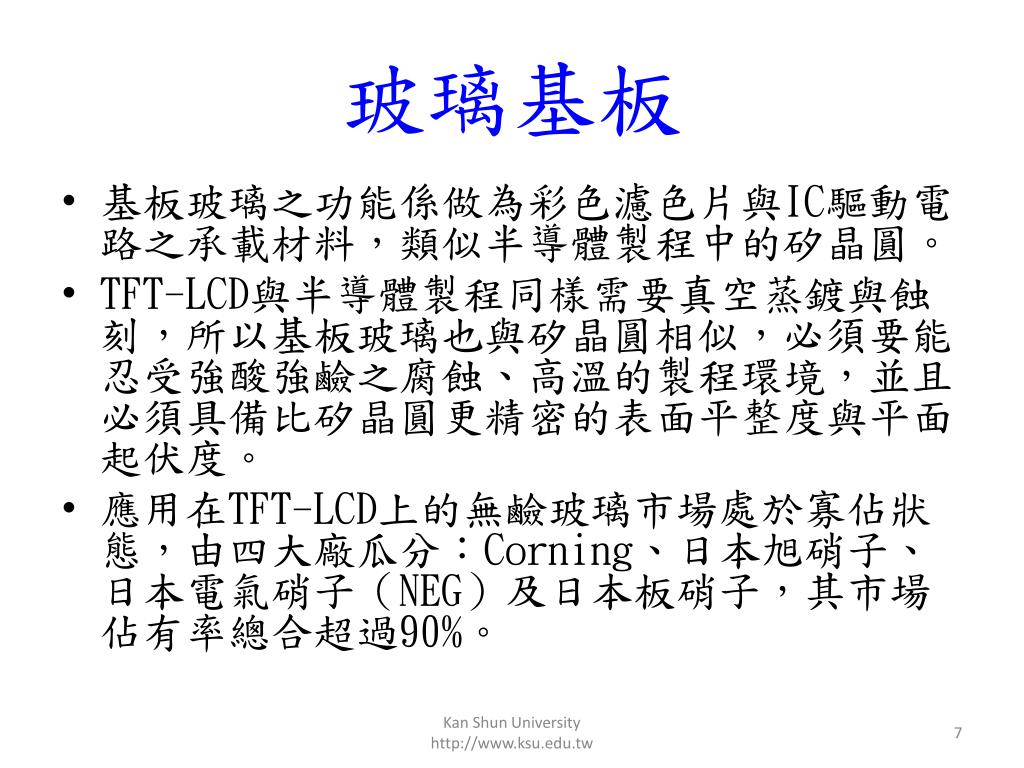

  7. 玻璃基板 • 基板玻璃之功能係做為彩色濾色片與IC驅動電路之承載材料，類似半導體製程中的矽晶圓。 • TFT-LCD與半導體製程同樣需要真空蒸鍍與蝕刻，所以基板玻璃也與矽晶圓相似，必須要能忍受強酸強鹼之腐蝕、高溫的製程環境，並且必須具備比矽晶圓更精密的表面平整度與平面起伏度。 • 應用在TFT-LCD上的無鹼玻璃市場處於寡佔狀態，由四大廠瓜分：Corning、日本旭硝子、日本電氣硝子（NEG）及日本板硝子，其市場佔有率總合超過90%。 Kan Shun University http://www.ksu.edu.tw

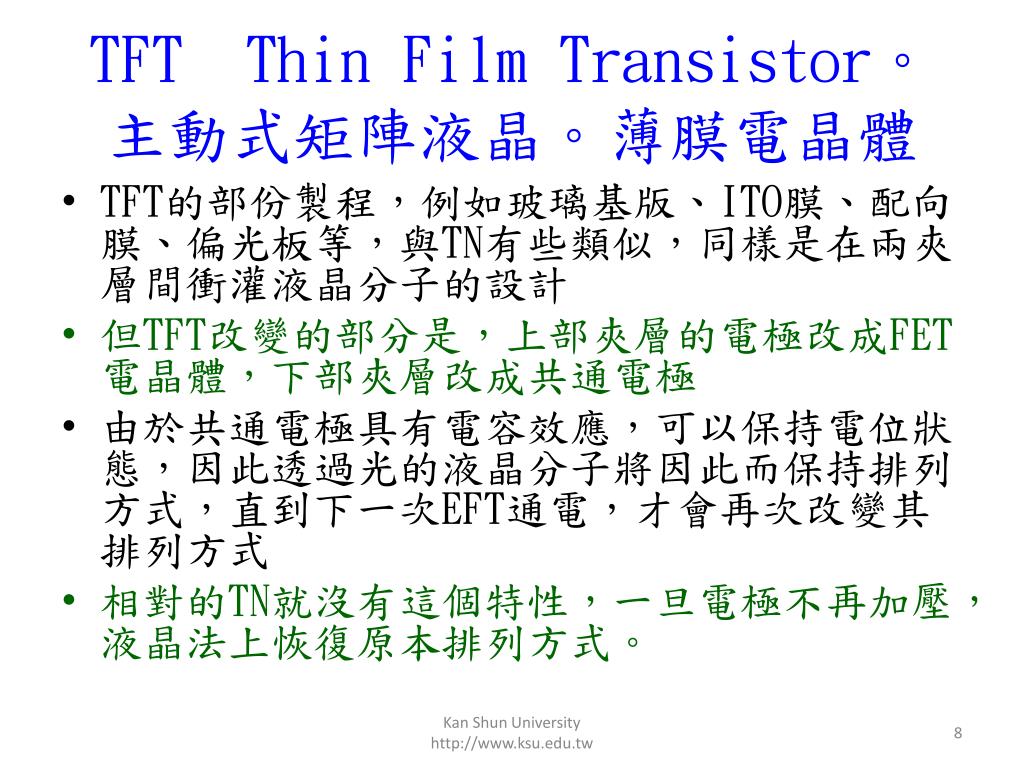

  8. TFTThin Film Transistor。主動式矩陣液晶。薄膜電晶體 • TFT的部份製程，例如玻璃基版、ITO膜、配向膜、偏光板等，與TN有些類似，同樣是在兩夾層間衝灌液晶分子的設計 • 但TFT改變的部分是，上部夾層的電極改成FET電晶體，下部夾層改成共通電極 • 由於共通電極具有電容效應，可以保持電位狀態，因此透過光的液晶分子將因此而保持排列方式，直到下一次EFT通電，才會再次改變其排列方式 • 相對的TN就沒有這個特性，一旦電極不再加壓，液晶法上恢復原本排列方式。 Kan Shun University http://www.ksu.edu.tw

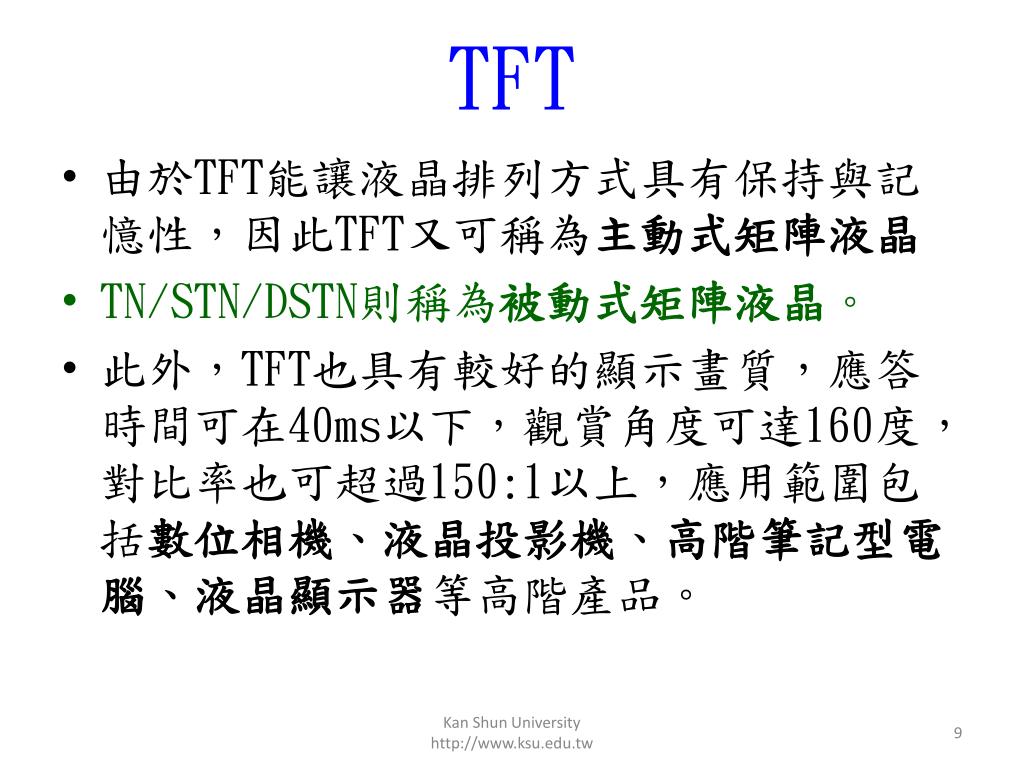

  9. TFT • 由於TFT能讓液晶排列方式具有保持與記憶性，因此TFT又可稱為主動式矩陣液晶 • TN/STN/DSTN則稱為被動式矩陣液晶。 • 此外，TFT也具有較好的顯示畫質，應答時間可在40ms以下，觀賞角度可達160度，對比率也可超過150:1以上，應用範圍包括數位相機、液晶投影機、高階筆記型電腦、液晶顯示器等高階產品。 Kan Shun University http://www.ksu.edu.tw
