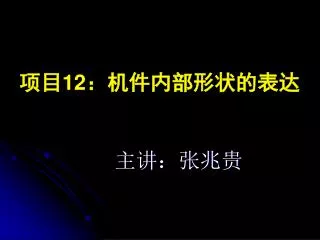

项目 12 :机件内部形状的表达

Loading in 2 Seconds...

play fullscreen
1 / 32

项目 12 :机件内部形状的表达 - PowerPoint PPT Presentation


  • 117 Views
  • Uploaded on

项目 12 :机件内部形状的表达. 主讲:张兆贵. 在生产实际中,机件的结构形状是多种多样的,如果只用三视图就难以将它们的内、外形状完整、清晰地表达出来。为此,国家标准 《 技术制图 》 、 《 机械制图 》 规定了机件的多种表达方法,包括视图、剖视图、剖面图、局部放大图和简化画法等等。. 在制图中,机件内部形状的表达一般采用剖视图. 一、剖视图概述. 二、剖视图一般规则. 三、剖视图的种类. 四、剖视图的画法. 一、剖视图概述. 1. 剖视图的作用 :. 剖视图 → 用来表达机件内部形状的视图。. 视图中有太多虚线给看图增加困难且标注尺寸也很不方便。. 剖视图.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '项目 12 :机件内部形状的表达' - ainsley-leblanc


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

在生产实际中,机件的结构形状是多种多样的,如果只用三视图就难以将它们的内、外形状完整、清晰地表达出来。为此,国家标准《技术制图》、《机械制图》规定了机件的多种表达方法,包括视图、剖视图、剖面图、局部放大图和简化画法等等。在生产实际中,机件的结构形状是多种多样的,如果只用三视图就难以将它们的内、外形状完整、清晰地表达出来。为此,国家标准《技术制图》、《机械制图》规定了机件的多种表达方法,包括视图、剖视图、剖面图、局部放大图和简化画法等等。

slide3

在制图中,机件内部形状的表达一般采用剖视图在制图中,机件内部形状的表达一般采用剖视图

一、剖视图概述

二、剖视图一般规则

三、剖视图的种类

四、剖视图的画法

slide4

一、剖视图概述

1.剖视图的作用:

剖视图 → 用来表达机件内部形状的视图。

视图中有太多虚线给看图增加困难且标注尺寸也很不方便。

剖视图

剖切面位置

slide6

3.剖视图的标注:

(1)剖切面:

剖切平面

剖切柱面

(2)剖切符号:

表示剖切面位置的符号(长5mm,粗1.5b)。

(3)剖面符号:

即剖面线(表示机件的材料类别);金属材

料剖面线为45斜向且间距相等的细实线。

注意:

①剖面线应画在剖切到的实体处,以区别剖切处的空腔部分;

②同一机件的各剖视图中的剖面线,其斜向和间距应保持一致。

slide7

A

A-A

A

二、剖视图一般规则

剖面线间距由其面积尺寸确定:一般推荐为不小于4mm;面积很小时应不小于1mm。

1.被剖到的实体处推荐用45细实线,应画到与轮廓线接触处止,不可伸出轮廓线,其间距应相等。

剖面线应在接触处错开。

2.当二相邻件被剖切时,其剖面线的倾斜方向应相反。

第三个零件(通常为最小件)的剖面线间距应更密

3.当装配件多于二个时,其剖面线必须各不相同。

A-A

4.当对称件的剖切面明显通过其对称中心时,一般可省略标注。

5.当机件不对称时,必须对其剖切面位置作明确标注。

slide8

三、剖视图的种类

按剖切方法分:

按剖切面分:

全剖

半剖

局部剖

旋转剖

阶梯剖

复合剖

斜剖

slide9

四、剖视图的画法

1. 全剖视图的画法

2. 半剖视图的画法

3. 局部剖视图的画法

4. 旋转剖视图的画法

5. 阶梯剖视图的画法

6. 复合剖视图的画法

7. 斜剖视图的画法

slide10

练 习 题

1.分析并指出剖视图中的错误画法。

2.补齐剖视图中的漏线。

3.画出反映下列各立体内、外结构的剖视图。

4.画出下列各立体立体的全剖视图。

5.画出反映立体上各孔结构的局部剖视图。

slide11

易漏线

易漏线

全剖:用来表达外形简单.内形复杂且不对称的机件。

画图要点:

(1)剖切面应选在机件的对称中心平面处。

(2)用剖切符号(—)及箭头和大写字母标明剖切位置和观察方向,并在全剖视图上方加注相应字母“×—×”。

(3)剖视图中,原来不可见的轮廓线变为可见,即由原来的虚线变成实线。机件的实体部分绘制剖面符号。剖切面后面的不可见轮廓线(虚线)可省略,以保持图形清晰。

slide12

A

A

半剖:用来表达内.外形都较复杂且基本对称的机件。

画图要点:

(1)剖切面应选在机件的对称中心平面处。

对称中心线不

可画成粗实线!

易漏线

(2)用剖切符号及箭头和大写字母注明剖切位置和观察方向并在半剖视图上方加注相应大写字母“×—×”。

(3)以对称中心位置的点划线为界,半边画外形,半边画內形。

(4)剖切面后面的不可见轮廓线和在半剖视图中已表达清楚的內形结构的虚线应省略,以保持图形的清晰。

slide13

局部剖:表达局部尚未表达清楚的孔.槽等内部结构。

画图要点:

(1)只画出局部孔或槽的內形部分,其余部分用波浪线断开。

(2)波浪线只能画在有实体的地方,不可画在空腔处。

(3)波浪线不可与轮廓线重合或画在轮廓线的延长处。

(4)局部剖可不加任何标注。

slide14

旋转剖: 表达可绕机件上某中心旋转的倾斜部分的内部结构。

画图要点:

①二相交剖切面的交线应与机件的旋转中心向重合;

②在剖切平面的起始、转折、终止处,均应注明剖切面符号,相应的大写字母;

③倾斜部分的内、外形均应按旋转到平行投影面位置后再画出,并在旋转剖视图上方注明相应大写字母“×——×”;

④倾斜部分后面的可见结构应按原位置画出,不可见轮廓线应省略。

先旋转到平行于投影面

的位置后再进行投影

slide15

不画剖面

的分界线。

不画剖面

的分界线。

剖切面不可与轮廓线重合

剖切面不可在

孔中心处转折。

剖切面不可在

孔中心处转折。

阶梯剖 :表达不同位置处的各种孔.槽等结构的内部形状。

画图要点:

①在各剖切面起始、转折、终止处应注明剖切符号、箭头和字母,并在阶梯剖视图上方注明相应大写字母;

②阶梯剖视图中各剖面分界处不画任何界线(因剖切面是假想的);

③各剖切平面的转折处不可与视图上的轮廓线重合,一般情况下不可在回转结构的中心处转折,仅在孔或槽具有公共对称中心或轴线时,才可以中心线为界各画一半。

slide16

单一剖 + 旋转剖

复合剖常见形式有:

旋转剖 + 阶梯剖

不画剖面

的分界线。

先将孔旋转

到平行于投

影面的位置

后再求投影。

slide17

②斜视图应尽量画在箭头所指方向处,画在其它位置时最好转正(转角应小于90°)后画出,并加注“×—× ”;

斜剖 :用来表达机件上倾斜部分的内部结构。

画图要点:

①必须标注剖切符号、箭头和大写字母,并在斜视图上方标注相应大写字母“×—×”;

③斜视图主要轮廓线为45°时,剖面线应与主要轮廓线成45°画出。

slide18

全剖视图示意图

用剖切平面完全剖开机件所得到剖视图称为全剖。

slide19

半剖视图示意图

以对称线为界,一半画成剖视图,另一半画成视图称为半剖。

slide20

局部剖视图示意图

用剖切平面局部剖开机件所得到剖视图称为局部剖。

slide21

旋转剖视图示意图

用两相交剖切平面剖开机件所得到剖视图称为旋转剖。

slide22

阶梯剖视图示意图

用几个平行的剖切平面剖开机件所得到剖视图称为阶梯剖。

slide23

复合剖视图示意图

用组合的剖切平面剖开机件所得到剖视图称为复合剖。

slide24

斜剖视图示意图

用不平行任何基本投影面的剖切平面剖开机件称为斜剖。

slide25

同一机件剖面线应一致

练 习 题

1.分析并指出剖视图中的错误画法。

(2)

(1)

方槽处不应有剖面线

slide28

(1)

(2)

4.画出下列立体的全剖视图。

slide30

3.画出反映下列各立体内、外结构的剖视图。

内、外轮廓棱线均应表达清楚。

内轮廓棱线应表达清楚

前轮廓棱线应表达清楚

slide31

(1)

(2)

4.画出下列立体的全剖视图。
