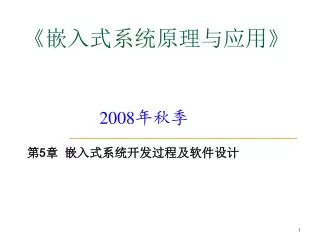

slide1

《嵌入式系统原理与应用》

2008年秋季

第5章 嵌入式系统开发过程及软件设计

slide2
第5章 嵌入式系统开发过程及软件设计
  • 本章主要介绍以下内容:
    • 嵌入式软件开发特点
    • 嵌入式软件开发流程
    • 常用的调试方法
    • 操作系统和开发工具
    • 板级支持包
    • BootLoader介绍
    • 嵌入式软件开发过程
slide3
5.1 嵌入式软件开发的特点
  • 需要交叉开发环境。交叉开发环境是指实现编译、链接和调试应用程序代码的环境。与运行应用程序的环境不同,它分散在有通信连接的宿主机与目标机环境之中。
    • 宿主机(Host):是一台通用计算机,一般是PC机。它通过串口与目标机通信。宿主机的软硬件资源比较丰富,包括功能强大的操作系统及相应的集成开发工具。
    • 目标机(Target):在嵌入式软件开发期间使用,目标机可以是嵌入式应用软件的实际运行环境,也可以是能替代实际环境的仿真系统。目标机体积小,集成度高。目标机硬件资源有限,软件可以裁减,也可以配置。
slide4
嵌入式软件开发的特点
  • 引入任务设计方法。嵌入式应用系统以任务为基本的执行单元。嵌入式系统的设计通常采用DARTS(Design and Analysis of Real-Time Systems)设计方法进行任务的设计。DARTS给出了任务划分的方法和定义任务间接口的机制。
  • 需要固化程序。通用软件的开发在测试完成以后就可以直接投入运行。其目标环境一般是PC机,在总体结构上与开发环境差别不大。而嵌入式应用程序开发环境是PC机,但运行的目标环境却千差万别,可以是PDA,也可以是仪器设备。而且应用程序在目标环境下必需存储在非易失性存储器中,保证在关机后下次的使用。
slide5
嵌入式软件开发的特点
  • 软件开发难度大。嵌入式应用软件对稳定性、可靠性、抗干扰、实时性等性能要求比通用软件的要求更为严格。
slide6
5.2 嵌入式软件的开发流程

1.需求分析阶段

对问题的识别和分析:功能需求、性能需求、环境需求、可靠性需求、安全需求、用户界面需求、资源需求、软件成本、开发进度。

制定规格说明文档:规格说明书、初级用户手册。

需求评审:正确性、无歧义性、安全性、一致性、可修改性、可验证性等。

slide7
5.2 嵌入式软件的开发流程

2.设计阶段

包括:系统设计、任务设计和任务的详细设计。

3.生成代码阶段

包括:代码编程、交叉编译和链接、交叉调试和测试等。

注:嵌入式集成开发环境都支持交叉编译、链接,如WindRiver公司的Tornado及GNU套件,微软公司的EVC++嵌入式开发环境,RAM公司提供的ADS、SDT等。

slide8
嵌入式软件的开发流程

4.固化阶段

嵌入式应用软件调试完成以后,编译器要对源代码重新编译一次,以产生固化到目标环境的可执行代码,再烧写到目标环境的Flash中。可执行代码烧写到目标环境以后,还要进行运行测试,以保证程序正确无误。固化测试完成后,整个嵌入式应用软件的开发就基本完成了。

slide10

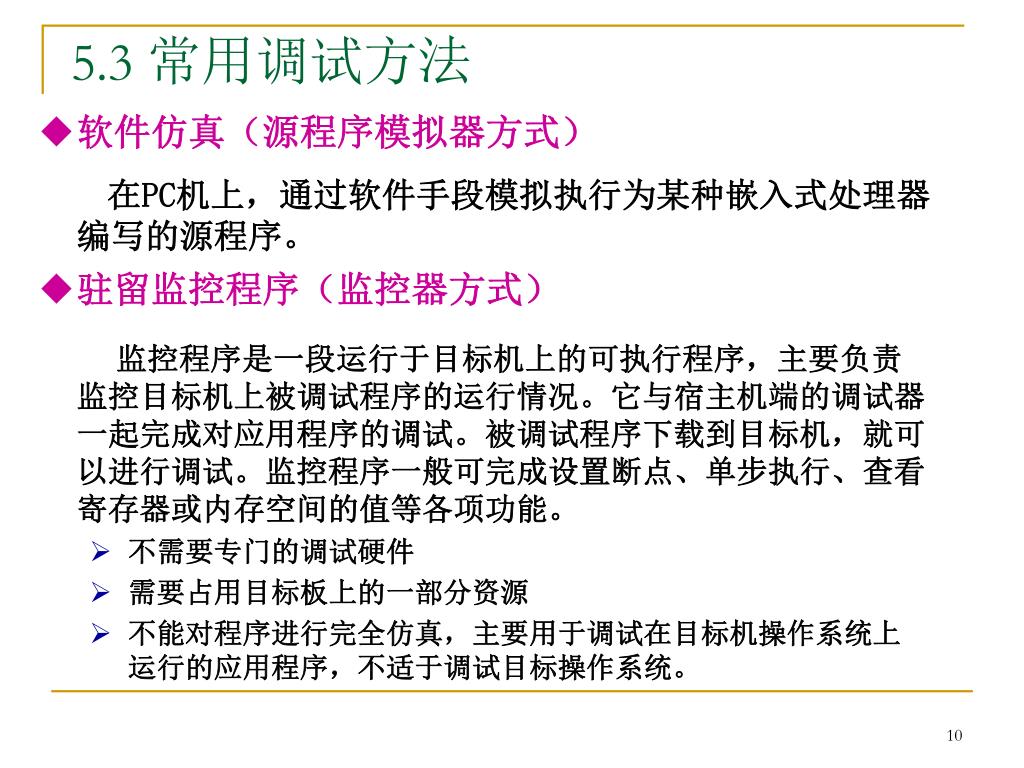

5.3常用调试方法
  • 软件仿真(源程序模拟器方式)

在PC机上,通过软件手段模拟执行为某种嵌入式处理器编写的源程序。

  • 驻留监控程序(监控器方式)

监控程序是一段运行于目标机上的可执行程序,主要负责监控目标机上被调试程序的运行情况。它与宿主机端的调试器一起完成对应用程序的调试。被调试程序下载到目标机,就可以进行调试。监控程序一般可完成设置断点、单步执行、查看寄存器或内存空间的值等各项功能。

    • 不需要专门的调试硬件
    • 需要占用目标板上的一部分资源
    • 不能对程序进行完全仿真,主要用于调试在目标机操作系统上运行的应用程序,不适于调试目标操作系统。
slide11
常用调试方法
  • JTAG仿真器(ICD,In-Circuit Debugger,在线调试器)

通过JTAG口与 目标机的CPU进行通信。

    • 完全非插入式调试,不使用片上资源,无需目标存储器,不占用目标系统的任何端口
    • 仿真效果更加接近于目标硬件
  • 在线仿真器(ICE,In-Circuit Emulator)

ICE是一种完全仿造调试目标CPU设计的仪器。该仿真器可以真正运行所有的CPU动作。使用ICE同使用一般的目标硬件一样,只是在ICE上完成调试之后,需要把调试好的程序重新下载到目标系统上而已。

slide12
处理器的选择
  • 处理性能
  • 技术指标
  • 功耗
  • 操作系统和软件支持工具的选择
  • 是否内置调试工具
slide13

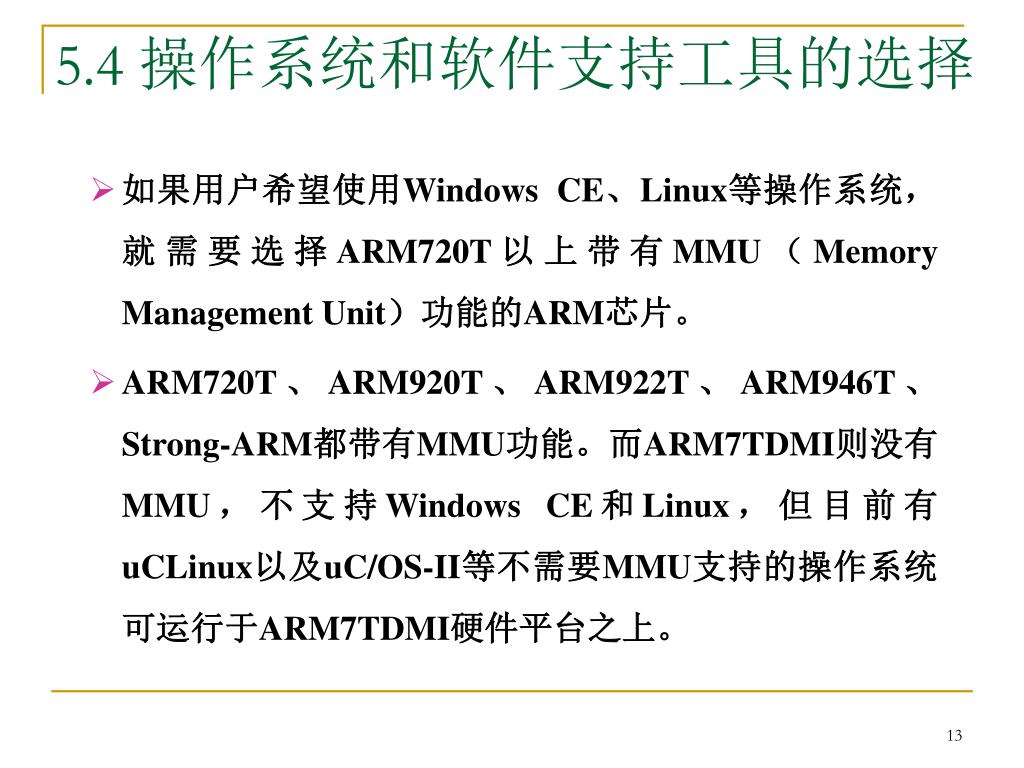

5.4 操作系统和软件支持工具的选择
  • 如果用户希望使用Windows CE、Linux等操作系统,就需要选择ARM720T以上带有MMU(Memory Management Unit)功能的ARM芯片。
  • ARM720T、ARM920T、ARM922T、ARM946T、Strong-ARM都带有MMU功能。而ARM7TDMI则没有MMU,不支持Windows CE和Linux,但目前有uCLinux以及uC/OS-II等不需要MMU支持的操作系统可运行于ARM7TDMI硬件平台之上。
slide14
操作系统和软件支持工具的选择
  • 如果决定采用Linux、Windows CE、vxWorks等操作系统时,在选择处理器时应该尽量选择该操作系统已经支持的处理器,这样可以大大加快开发进度,降低难度。
  • 选择不同的操作系统,其软件开发过程和调试手段各不相同,选择方案是否能够提供各个开发阶段(包括bootloader开发、操作系统移植、驱动开发和应用开发)所需的软件支持工具也是一个必须考虑的因素。
slide15
硬件驱动程序的调试
  • 如果硬件平台是自行设计的,必须首先对硬件进行调试,硬件调试成功是进行操作系统移植和应用程序开发的一个基本前提。
  • 这个过程通常是通过编写一些简单的测试程序直接驱动硬件以验证硬件是否正确,这些程序可以基于操作系统进行编程,也可以不使用操作系统,而且后一种方法来得更加简单,调试也更方便和快捷。
slide16
操作系统的选择和移植
  • μC/OS-II
  • Linux/uClinux
  • Windows CE
  • vxWorks
c os ii
μC/OS-II
  • 免费公开源代码、结构小巧、具有可剥夺实时内核的实时操作系统。
  • 其内核提供任务调度与管理、时间管理、任务间同步与通信、内存管理和中断服务等功能。它可以基于ROM运行(ROMable)、可裁减,具有高度移植性。
  • μC/OS-II实时嵌入式内核在工业控制、数据采集等领域应用广泛。但μC/OS-II内核不支持文件系统、网络协议等功能,而且没有提供统一的硬件驱动程序接口和开发工具链,在复杂应用中需要考虑内核以外功能的实现难易程度。
c os ii1
μC/OS-II
  • 在μC/OS-II开发中,内核、驱动程序和应用程序都是集中编译,μC/OS-II编译以后的二进制代码中既包含内核代码,也包含驱动程序和应用程序的代码。
  • μC/OS-II没有提供统一的开发工具链,μC/OS-II程序的编译应该采用支持所选处理器的编译器。对于ARM处理器,可以在Windows环境中使用ADS 1.2、ADT IDE中编译μC/OS-II,也可以在Linux环境中使用GNU GCC编译μC/OS-II。
linux uclinux
Linux/uClinux
  • Linux/uClinux是对于有MMU和没有MMU的处理器的Linux解决方案。
  • Linux/uClinux提供强大的文件系统、网络功能、GUI等软件模组支持,而且这些功能都是可以裁减的,同时它还提供了标准的驱动程序接口和软件开发接口,便于用户编程和程序维护。
  • Linux/uClinux自身具备一整套工具链(GNU GCC),包括编译和调试工具,用户可以自行建立嵌入式系统的开发环境和交叉运行环境。
linux uclinux1

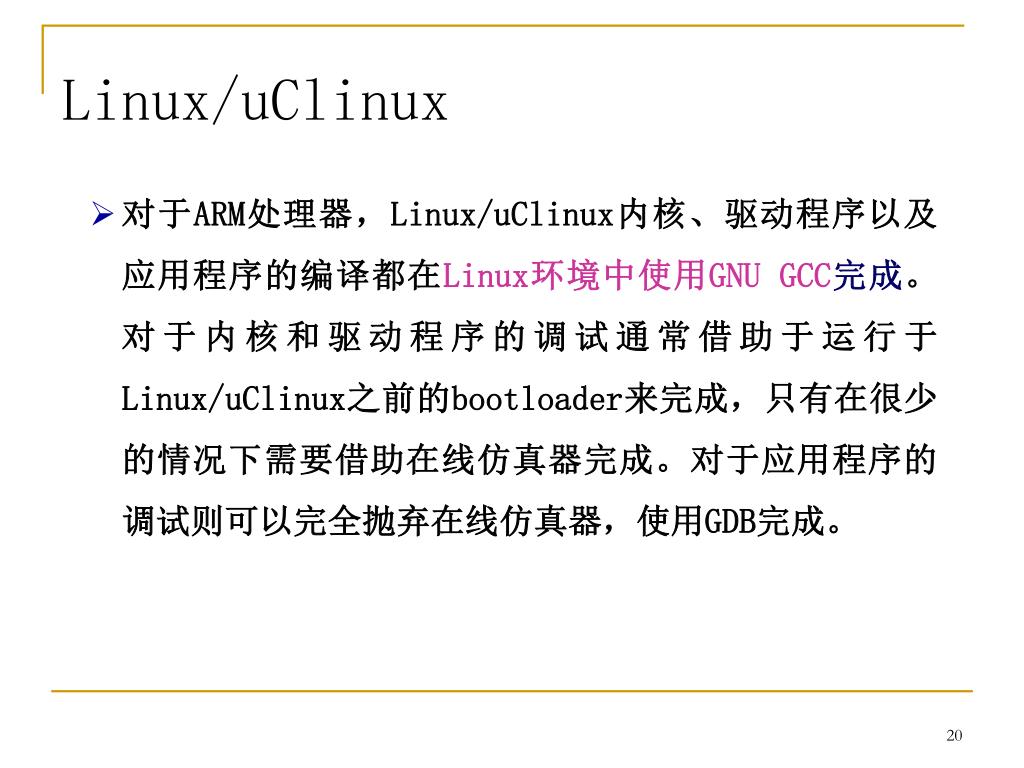

Linux/uClinux
  • 对于ARM处理器,Linux/uClinux内核、驱动程序以及应用程序的编译都在Linux环境中使用GNU GCC完成。对于内核和驱动程序的调试通常借助于运行于Linux/uClinux之前的bootloader来完成,只有在很少的情况下需要借助在线仿真器完成。对于应用程序的调试则可以完全抛弃在线仿真器,使用GDB完成。
windows ce
Windows CE
  • Windows CE是Windows界面在嵌入式处理器中的实现,它提供了友好的人机交互界面和强大的二次开发功能。Windows CE包括四大基本模块,它们提供了操作系统的关键特性,分别是:内核(Kernel)模块、对象存储(Object Store)模块、GWES(用户、应用程序和操作系统之间的图形用户界面)模块和通信(Communication)模块。
windows ce1
Windows CE
  • Windows CE拥有完善的软件支持开发工具,Windows CE的核心移植和驱动开发使用专门的操作系统定制工具:Windows CE Platform Builder(简称PB)。而应用程序的开发则有嵌入式开发工具包Embedded Visual Tools,包括Embedded Visual C++(简称EVC)和Embedded Visual Basic(简称EVB)等。同时Embedded Visual Tools下还可以进行部分驱动程序的开发。同时在Windows CE中还提供了用于Windows CE开发的bootloader:EBOOT。
vxworks

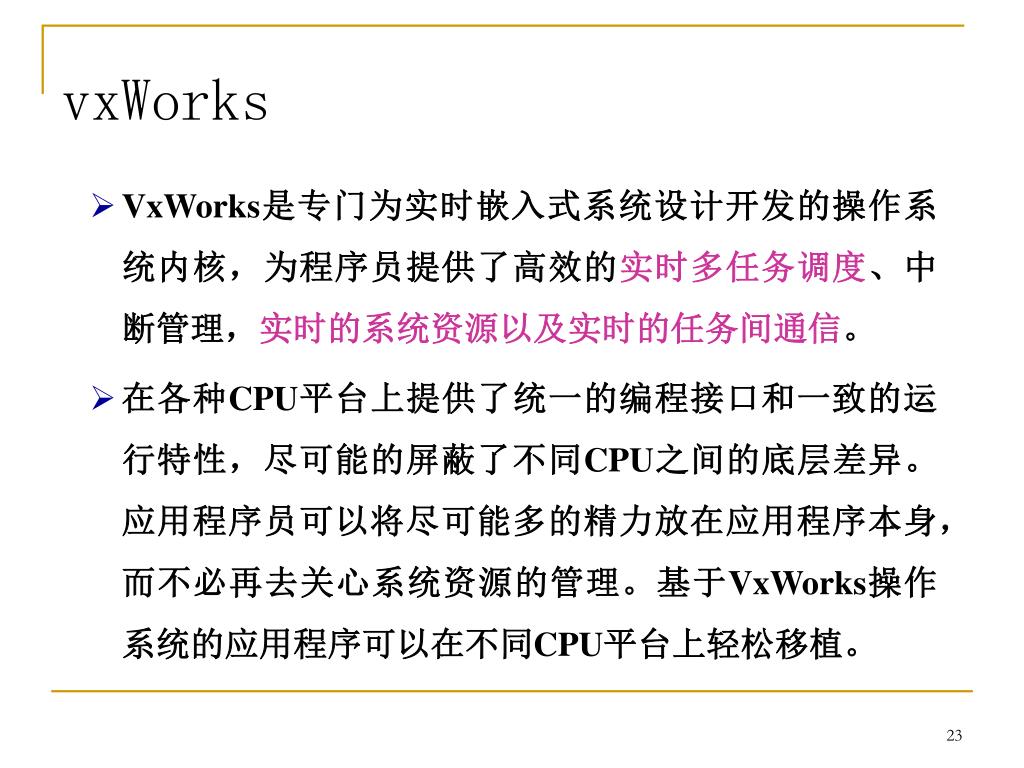

vxWorks
  • VxWorks是专门为实时嵌入式系统设计开发的操作系统内核,为程序员提供了高效的实时多任务调度、中断管理,实时的系统资源以及实时的任务间通信。
  • 在各种CPU平台上提供了统一的编程接口和一致的运行特性,尽可能的屏蔽了不同CPU之间的底层差异。应用程序员可以将尽可能多的精力放在应用程序本身,而不必再去关心系统资源的管理。基于VxWorks操作系统的应用程序可以在不同CPU平台上轻松移植。
vxworks1
vxWorks
  • VxWorks包括了进程管理、存储管理、设备管理、文件系统管理、网络协议及系统应用等几个部分。VxWorks只占用了很小的存储空间,并可高度裁减,保证了系统能以较高的效率运行。
  • TornadoII是为开发VxWorks应用系统提供的集成开发环境,TornadoII中包含的工程管理软件,可以将用户自己的代码与VxWorks的核心有效的组合起来,可以按用户的需要裁剪配置VxWorks内核。
slide25

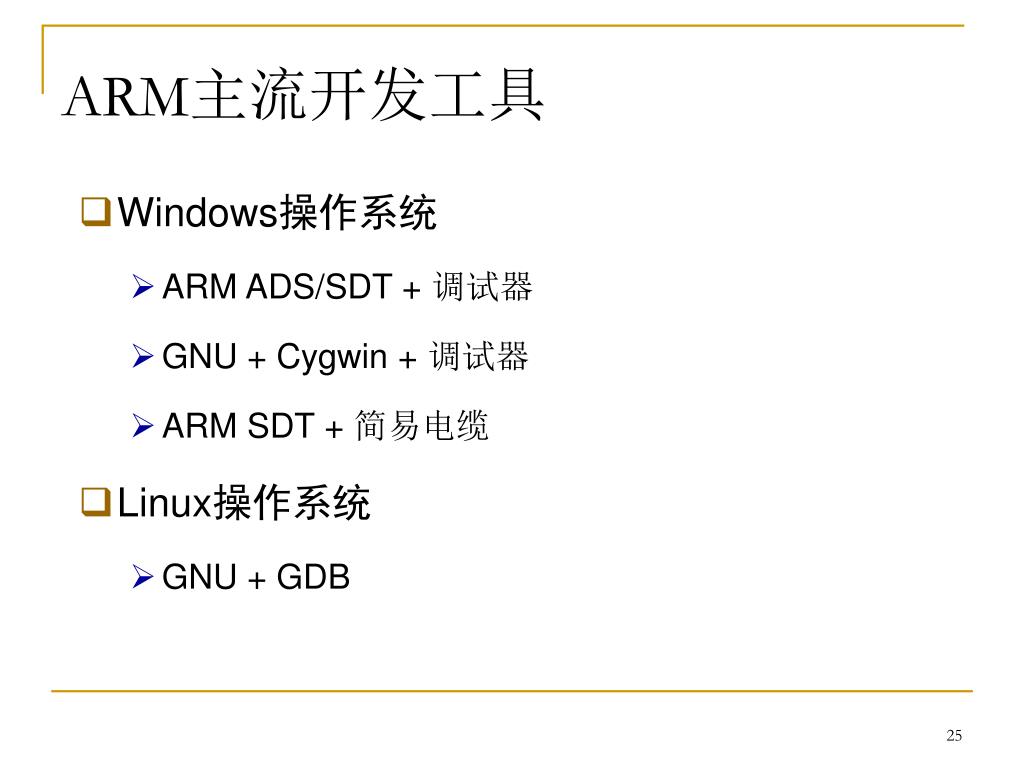

ARM主流开发工具
  • Windows操作系统
    • ARM ADS/SDT + 调试器
    • GNU + Cygwin + 调试器
    • ARM SDT + 简易电缆
  • Linux操作系统
    • GNU + GDB
slide26
5.5 板级支持包
  • BSP(Board Support Package 板级支持包)是介于底层硬件和操作系统之间的软件层次,它完成系统上电后最初的硬件和软件初始化,并对底层硬件进行封装,使得操作系统不再面对具体的操作。
slide27

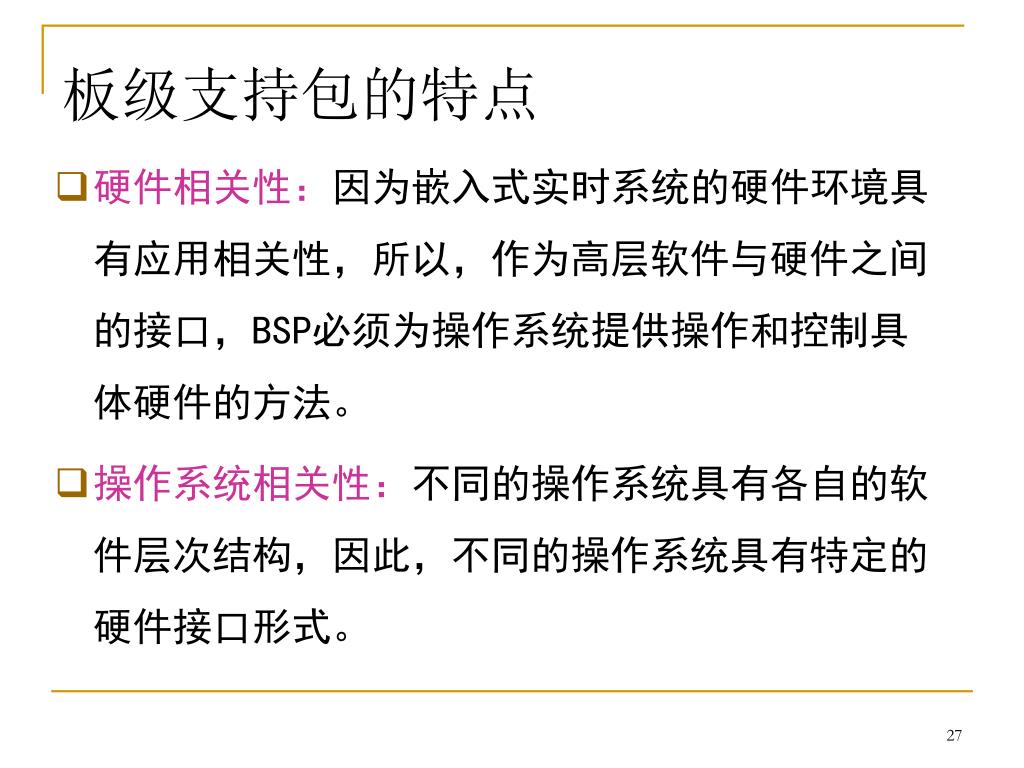

板级支持包的特点
  • 硬件相关性:因为嵌入式实时系统的硬件环境具有应用相关性,所以,作为高层软件与硬件之间的接口,BSP必须为操作系统提供操作和控制具体硬件的方法。
  • 操作系统相关性:不同的操作系统具有各自的软件层次结构,因此,不同的操作系统具有特定的硬件接口形式。
slide28

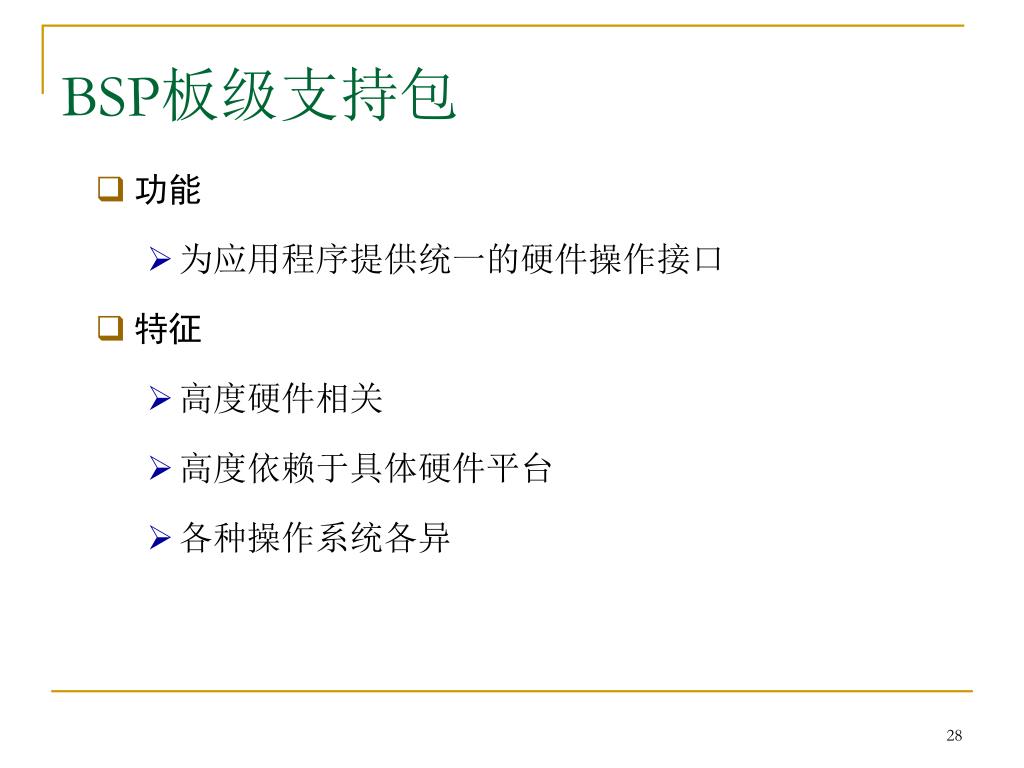

BSP板级支持包
  • 功能
    • 为应用程序提供统一的硬件操作接口
  • 特征
    • 高度硬件相关
    • 高度依赖于具体硬件平台
    • 各种操作系统各异
slide30

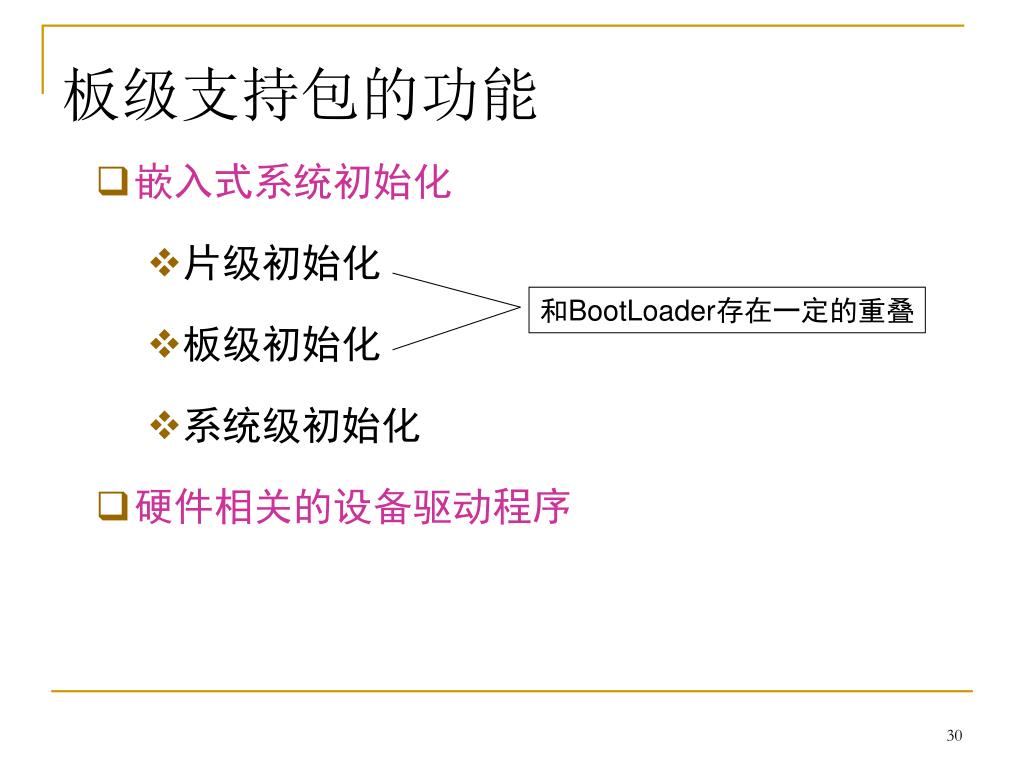

和BootLoader存在一定的重叠

板级支持包的功能
  • 嵌入式系统初始化
    • 片级初始化
    • 板级初始化
    • 系统级初始化
  • 硬件相关的设备驱动程序
slide31
系统级初始化
  • 这是一个以软件初始化为主的过程,主要进行操作系统初始化。BSP将控制转交给操作系统,由操作系统进行余下的初始化操作。包括加载和初始化与硬件无关的设备驱动程序,建立系统内存区,加载并初始化其他系统软件模块,比如网络系统、文件系统等;最后,操作系统创建应用程序环境并将控制转交给应用程序的入口。
slide32
硬件相关的驱动程序
  • 与初始化过程相反,硬件相关的设备驱动程序的初始化和使用通常是一个从高层到底层的过程。
  • 尽管BSP中包含硬件相关的设备驱动程序,但是这些设备驱动程序通常不直接由BSP使用,而是在系统初始化过程中由BSP把它们与操作系统中通用的设备驱动程序关联起来,并在随后的应用中由通用的设备驱动程序调用,实现对硬件设备的操作。
bootloader

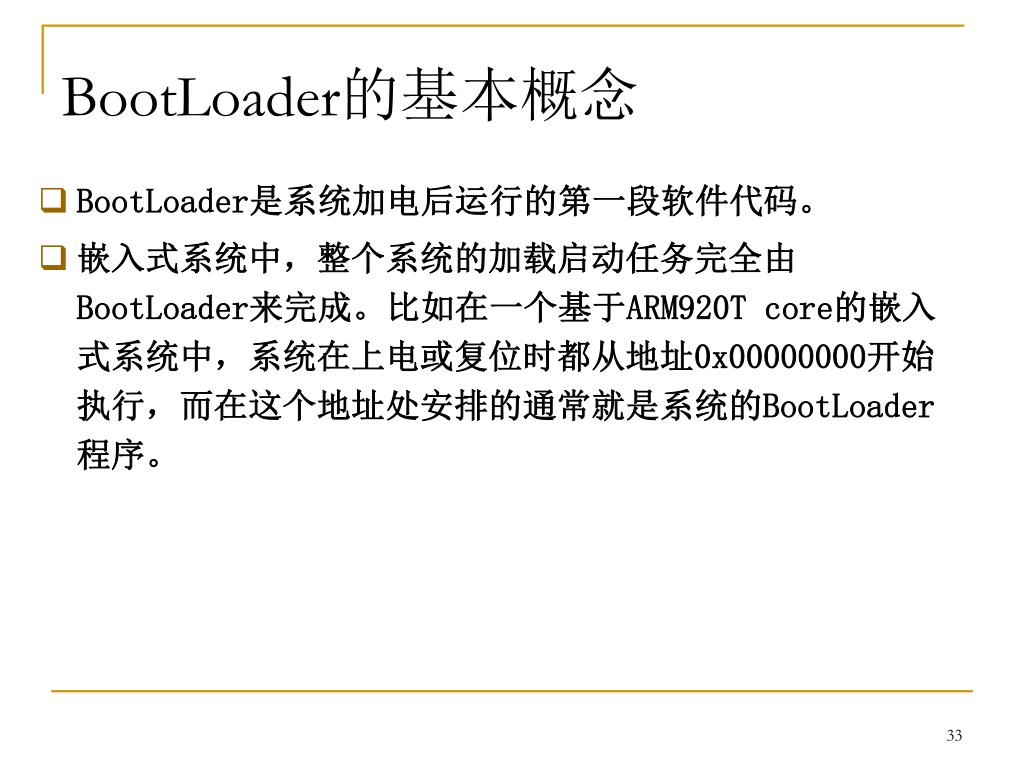

BootLoader的基本概念
  • BootLoader是系统加电后运行的第一段软件代码。
  • 嵌入式系统中,整个系统的加载启动任务完全由 BootLoader来完成。比如在一个基于ARM920T core的嵌入式系统中,系统在上电或复位时都从地址0x00000000开始执行,而在这个地址处安排的通常就是系统的BootLoader程序。
bootloader1
BootLoader的基本概念
  • 简单地说,BootLoader就是在操作系统内核或用户应用程序运行之前运行的一段小程序。通过这段小程序,我们可以初始化硬件设备、建立内存空间的映射图,从而将系统的软硬件环境带到一个合适的状态,以便为最终调用操作系统内核或用户应用程序准备好正确的环境。
  • 通常,BootLoader 是依赖于硬件而实现的,特别是在嵌入式领域,为嵌入式系统建立一个通用的 BootLoader 是很困难的。
bootloader2

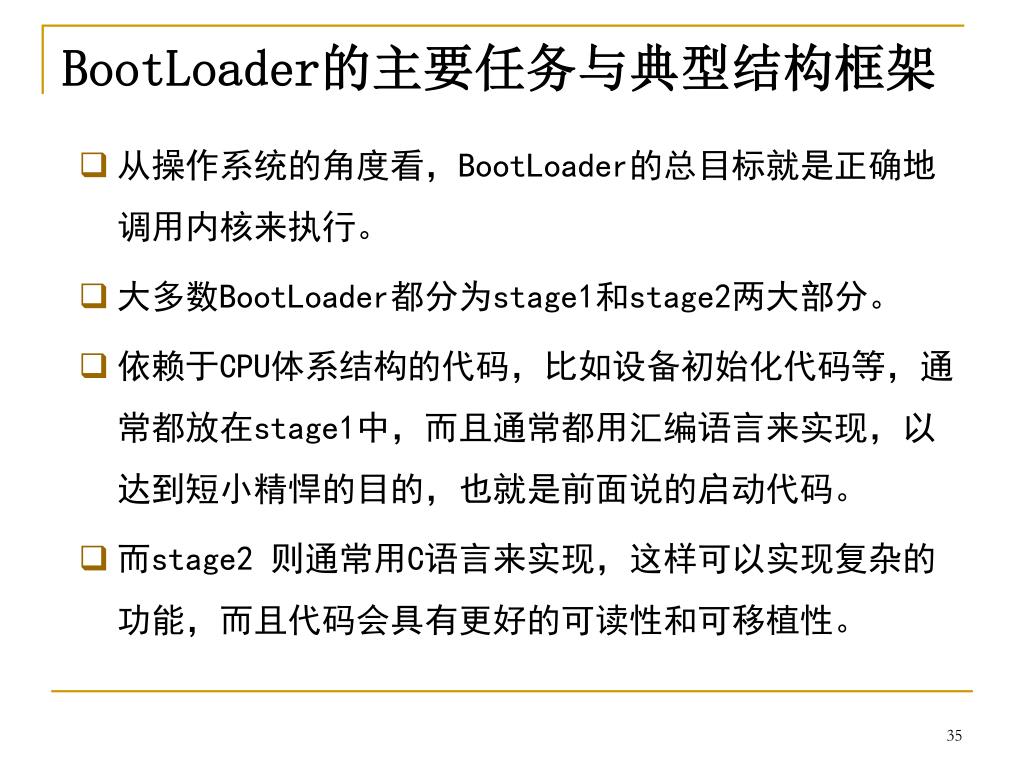

BootLoader的主要任务与典型结构框架
  • 从操作系统的角度看,BootLoader的总目标就是正确地调用内核来执行。
  • 大多数BootLoader都分为stage1和stage2两大部分。
  • 依赖于CPU体系结构的代码,比如设备初始化代码等,通常都放在stage1中,而且通常都用汇编语言来实现,以达到短小精悍的目的,也就是前面说的启动代码。
  • 而stage2 则通常用C语言来实现,这样可以实现复杂的功能,而且代码会具有更好的可读性和可移植性。
bootloader3

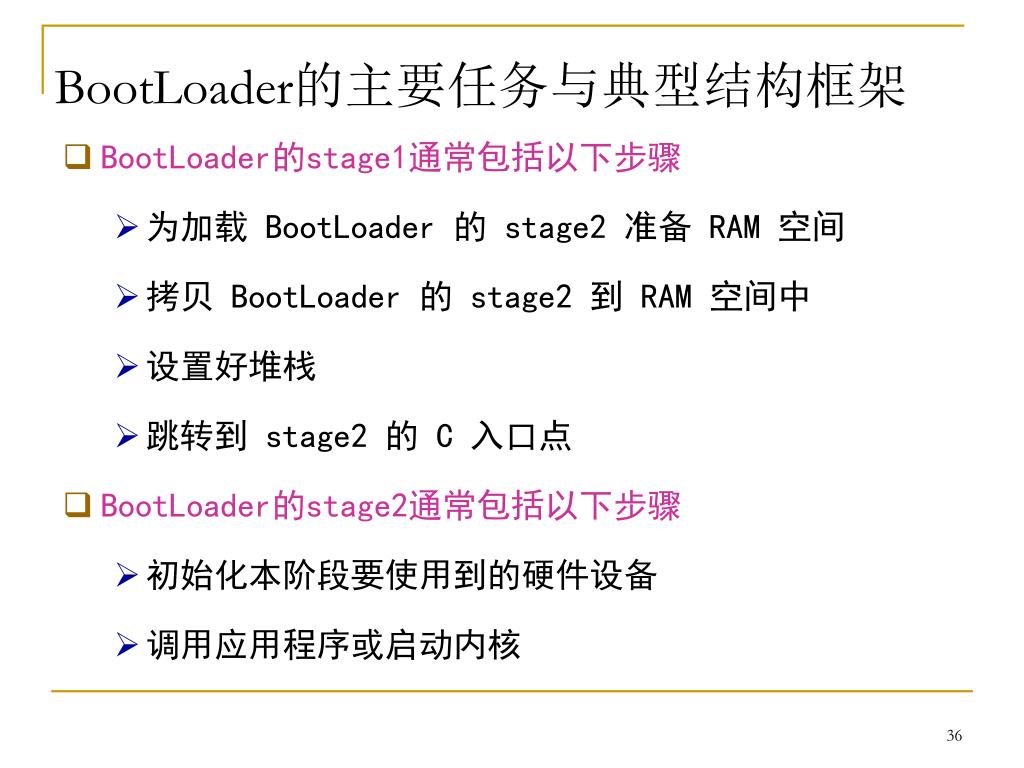

BootLoader的主要任务与典型结构框架
  • BootLoader的stage1通常包括以下步骤
    • 为加载 BootLoader 的 stage2 准备 RAM 空间
    • 拷贝 BootLoader 的 stage2 到 RAM 空间中
    • 设置好堆栈
    • 跳转到 stage2 的 C 入口点
  • BootLoader的stage2通常包括以下步骤
    • 初始化本阶段要使用到的硬件设备
    • 调用应用程序或启动内核
stage 1
Stage 1初始化流程图
  • stage 1的功能: RAM初始化,设置各个部件的时钟和片选,将BootLoader拷贝到RAM中,设置堆栈,调用Stage 2。
  • 注意:在本阶段,特别是在堆栈设置之前,进行函数调用(也有些汇编子程序不需要使用堆栈)或者使用堆栈保存数据将产生不可预知的结果;
stage 2
Stage 2流程图
  • stage 2的功能: 初始化串口,显示菜单,通过控制台获取用户输入,并执行相应的命令操作。
slide40

Bootloader 启动过程

开 始

初始化与中断有关的寄存器

建立异常向量表

初始化串口

初始化时钟

初始化协处理器

建立堆栈

引导操作系统

初始化flash ROM, SDRAM

结 束

执行重映射,建立新的异常向量表

bootloder
BootLoder作用
  • Bootloader的作用:
  • 嵌入式系统的资源有限,应用程序通常都是固化在ROM中运行。ROM中的程序执行前,需要对系统硬件和软件运行环境进行初始化。这些工作是用汇编语言和C语言编写的Bootloader代码完成的。在ARM处理器的嵌入式系统中,Bootloader代码的作用主要有以下几点:
    • 建立中断向量表
    • 初始化CPU各种模式的堆栈和寄存器
    • 初始化flash ROM,SDRAM等各种片内外设
    • 实现地址重映射
    • 初始化目标板;
    • 引导操作系统
slide42
建立中断向量表

建立中断向量表:

LDR PC,ResetAddr //reset

LDR PC,UndefinedAddr //undefined

LDR PC,SWI_Addr //software interrupt

LDR PC,PrefetchAddr //prefetch

LDR PC,DataAbortAddr //data abort

LDR PC,[PC,#-0xff0] //irq

LDR PC,FIQ_Addr //fiq

slide43
初始化堆栈

初始化堆栈:

MOV R0,LR 因芯片模式切换,故将程序返回地址保存至R0,同时在初始化堆栈完成后使用R0返回.

MSR CPSR_c,#0xd3 ;设置管理模式堆栈

LDR SP,StackSvc

MSR CPSR_c,#0xd2 ;设置中断模式堆栈

LDR SP,StackIrq

MSR CPSR_c,#0xd1 ;设置快速中断模式堆栈

LDR SP,StackFiq

slide44
初始化堆栈

初始化堆栈:初始化堆栈

MSR PSR_c,#0xd7 ;设置中止模式堆栈

LDR SP,StackAbt

MSR CPSR_c,#0xdb ;设置未定义模式堆栈

LDR SP,StackUnd

MSR CPSR_c,#0xdf ;设置系统模式堆栈

LDR SP,StackUsr

MOV PC,R0

slide45

初始化外设:

初始化外设主要是指初始化cpu内部的控制寄存器,比如:lcd 控制器,网络控制器等等,主要是靠汇编语言来完成

实例代码:

LDR R1,=0x3ff5000 ;外设寄存器1地址

LDR R0,=0x0

STR R0,[R1] ;赋初值

LDR R0,=0x3ff5008 ;外设寄存器2地址

LDR R1,[R0] ;取出寄存器的值

AND R1,R1,#0x08

CMP R1,#0x08 ;测试bit3

slide46

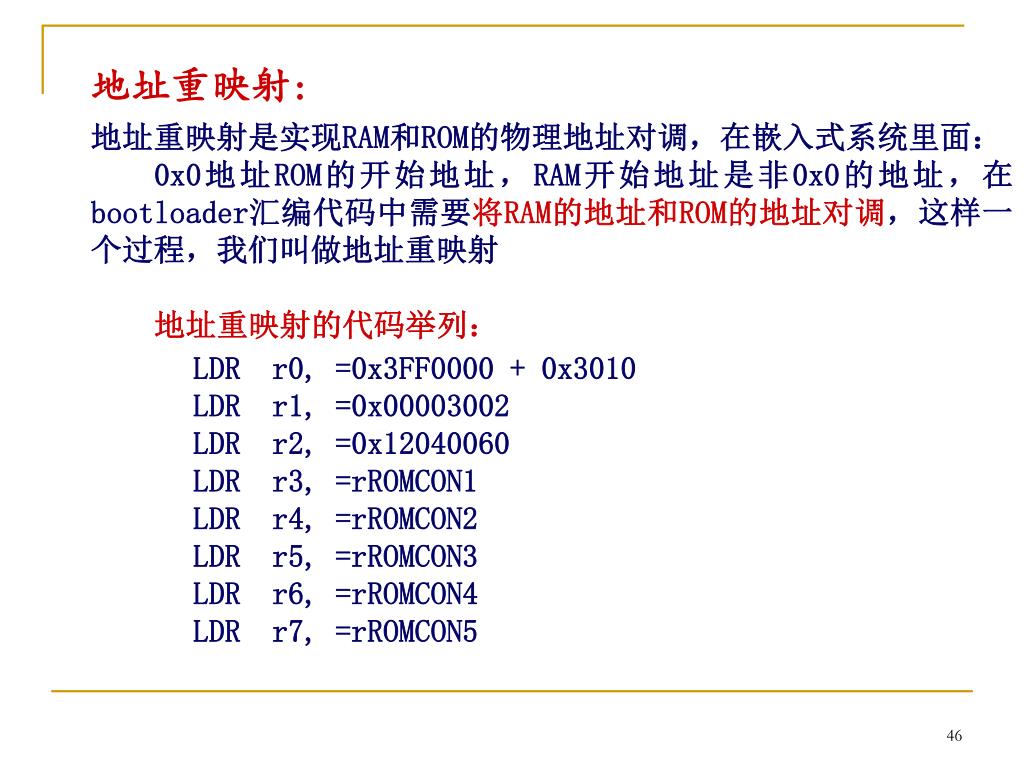

地址重映射

地址重映射:

地址重映射是实现RAM和ROM的物理地址对调,在嵌入式系统里面:

0x0地址ROM的开始地址,RAM开始地址是非0x0的地址,在bootloader汇编代码中需要将RAM的地址和ROM的地址对调,这样一个过程,我们叫做地址重映射

地址重映射的代码举列:

LDR r0, =0x3FF0000 + 0x3010

LDR r1, =0x00003002

LDR r2, =0x12040060

LDR r3, =rROMCON1

LDR r4, =rROMCON2

LDR r5, =rROMCON3

LDR r6, =rROMCON4

LDR r7, =rROMCON5

slide47

地址重映射的代码举列:

LDR r8, =0x10000380

LDR r9, =rSDRAMCON1

LDR r10,=rSDRAMCON2

LDR r11,=rSDRAMCON3

LDR r12,=rSREFEXTCON

STMIA r0, {r1-r12}

问题:地址重映射的作用是什么?

地址重映射

slide48
初始化目标板

初始化目标板:

初始化目标板主要是指初始化cpu的时钟,设置存储器加速,打开中断和目标板特性相关初始化配置

注意:

每个目标板的硬件配置都不完全样,初始化目标板程序都不会完全一样.

slide49

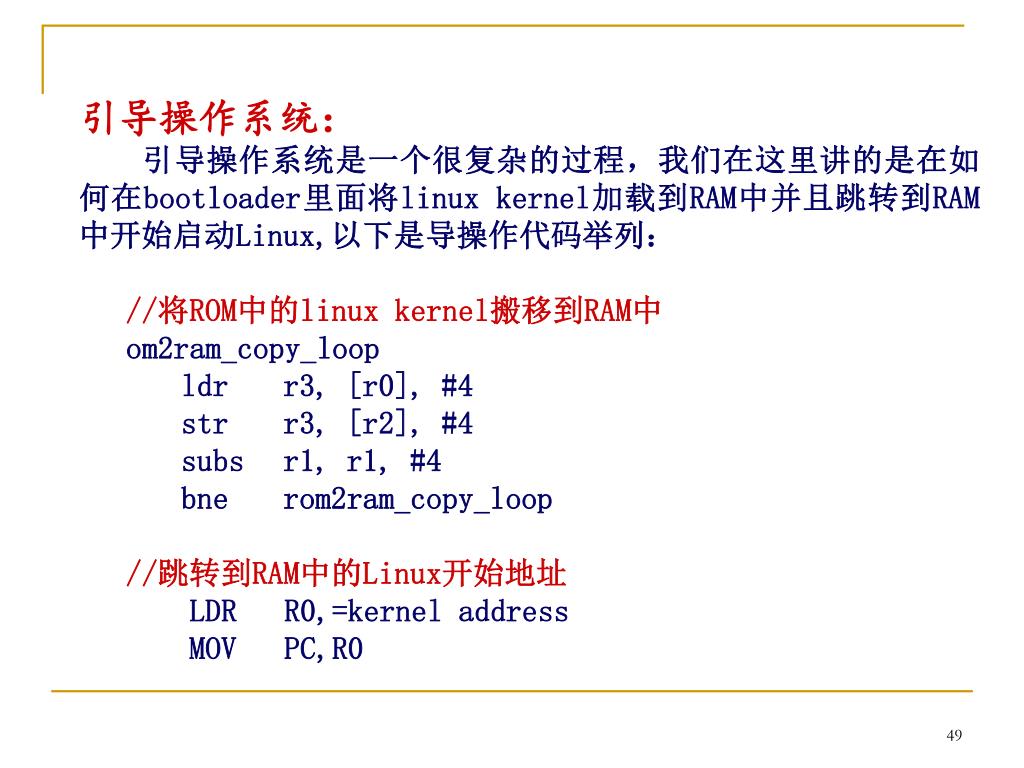

引导操作系统:

引导操作系统是一个很复杂的过程,我们在这里讲的是在如何在bootloader里面将linux kernel加载到RAM中并且跳转到RAM中开始启动Linux,以下是导操作代码举列:

//将ROM中的linux kernel搬移到RAM中

om2ram_copy_loop

ldr r3, [r0], #4

str r3, [r2], #4

subs r1, r1, #4

bne rom2ram_copy_loop

//跳转到RAM中的Linux开始地址

LDR R0,=kernel address

MOV PC,R0

at91rm9200 bootloader
AT91RM9200 Bootloader开发实例

; bootload.s

INCLUDE AT91RM9200.inc

;------------------------------------------------------------------------------

;定义AREA

;------------------------------------------------------------------------------

AREA reset, CODE, READONLY

;------------------------------------------------------------------------------

;定义程序开始点

;------------------------------------------------------------------------------

EXPORT __ENTRY

__ENTRY

bootloader5
BootLoader 的移植和修改
  • BootLoader除了依赖于 CPU 的体系结构外,BootLoader 实际上也依赖于具体的嵌入式板级设备的配置,比如板卡的硬件地址分配,RAM芯片的类型,其他外设的类型等。
  • 对于两块不同的嵌入式板而言,即使它们是基于同一种 CPU而构建的,如果他们的硬件资源和配置不一致的话,要想让运行在一块板子上的BootLoader程序也能运行在另一块板子上,也还是需要作一些必要的修改。
bootloader6
BootLoader 的安装
  • 系统加电或复位后,所有的CPU通常都从CPU制造商预先安排的地址上取指令。比如,S3C2410在复位时都从地址 0x00000000 取它的第一条指令。
  • 嵌入式系统通常都有某种类型的固态存储设备(比如:ROM、EEPROM或FLASH等)被安排这个起始地址上,因此在系统加电后,CPU将首先执行BootLoader程序。
  • 也就是说对于基于S3C2410的这套系统,我们的BootLoader是从0地址开始存放的,而这块起始地址需要采用可引导的固态存储设备如FLASH。
bootloader7
用来控制 BootLoader 的设备或机制
  • 串口通讯是最简单也是最廉价的一种双机通讯设备,所以往往在BootLoader中主机和目标机之间都通过串口建立连接,BootLoader 程序在执行时通常会通过串口来进行 I/O,比如:输出打印信息到串口,从串口读取用户控制字符等。当然如果认为串口通讯速度不够,也可以采用网络或者USB通讯,那么相应的在BootLoader中就需要编写各自的驱动。
boot loader
Boot Loader 的操作模式
  • 启动加载模式:这种模式也称为"自主"(Autonomous)模式。也即BootLoader从目标机上的某个固态存储设备上将操作系统加载到RAM中运行,整个过程并没有用户的介入。这种模式是BootLoader的正常工作模式。
boot loader1
Boot Loader 的操作模式
  • 下载模式:在这种模式下,目标机上的BootLoader将通过串口连接或网络连接等通信手段从主机下载文件,比如:下载应用程序、数据文件、内核映像等。从主机下载的文件通常首先被BootLoader保存到目标机的RAM中,然后再被 BootLoader写到目标机上的固态存储设备中。BootLoader 的这种模式通常在系统更新时使用。工作于这种模式下的 BootLoader 通常都会向它的终端用户提供一个简单的命令行接口。
bootloader8
BootLoader与主机间文件传输的通信设备及协议
  • 最常见的情况就是,目标机上的 BootLoader 通过串口与主机之间进行文件传输,传输可以简单的采用直接数据收发,当然在串口上也可以采用xmodem/ymodem/zmodem 协议;
  • 在以太网上采用TFTP协议。
slide57
5.6 嵌入式软件开发过程
  • 无操作系统的软件开发
    • 启动代码
    • 应用程序
  • 基于操作系统的软件开发
    • bootloader
    • 操作系统移植
    • BSP板级支持包
    • 应用程序开发
slide58
1.启动代码
  • 功能
    • 硬件初始化
    • 引导C代码
  • 特征
    • 通常用汇编语言编写
    • 程序复位运行入口点
    • 代码量非常小
  • 程序流程
    • 设置中断、异常入口
    • 关中断
    • 硬件寄存器初始化(GPIO配置、总线配置、PLL时钟)
    • 初始化栈指针
    • 数据区初始化
    • C入口函数调用 BL Main
slide59
应用程序(无操作系统)
  • 功能
    • 硬件驱动
    • 应用
  • 特征
    • 通常用C语言或者嵌入式汇编语言编写
    • 程序较复杂,代码量较大
bootloader9
bootloader
  • 功能
    • 硬件初始化
    • 引导操作系统
    • 下载程序(串口、网口、USB)
    • 烧写flash
  • 特征
    • 程序复位运行入口点
    • 通常用汇编语言+C语言编写
    • 代码量较小
slide61
2.嵌入式操作系统移植
  • Linux
  • Windows CE
  • uC/OS II
  • uClinux
  • Nucleus
slide62
3.应用程序开发(操作系统)
  • 功能
    • GUI图形、人机交互
    • 控制
    • 算法
  • 特征
    • 硬件依赖程度小
    • 部分可仿真调试
    • 各种操作系统各异
slide63
4.嵌入式软件设计和调试流程
  • 编辑
    • 创建工程
    • 添加文件、编写程序
    • 汇编语言加C语言
  • 编译
    • 配置编译、汇编和连接参数
    • 编写连接脚本文件
    • 编译
  • 调试
    • 连接调试器
    • 下载程序
    • 运行、调试
  • 固化
    • 通过仿真器烧写flash
    • 专用或通用的编程器
    • 通过bootloader烧写flash
slide64
5. 交叉编译
  • 生成调试格式文件.elf
    • DWARF-1
    • DWARF-2
  • 生成bin文件
    • elf2bin
    • arm-elf-objcopy
  • GNU交叉编译
    • 编译.c arm-elf-gcc
    • 汇编.S arm-elf-gas
    • 连接.o arm-elf-ld
  • 操作文件
    • 汇编文件.S
    • C文件.c
    • 链接脚本文件ldscript
    • 库文件.o .lib .a
slide65
链接脚本
    • Text段
    • rodata段
    • data段
    • bss段
  • 符号
    • Image_RO_Limit
    • Image_RW_Base
    • Image_ZI_Base
    • Image_ZI_Limit
  • GCC库专用
  • 调试信息
slide66
链接脚本示例
  • 程序在FLASH中运行
  • 程序在SDRAM中运行
slide67
GCC库
  • GCC库
    • 标准C函数库lib.a -lc
    • 标准数学函数库libm.a -lm
    • 标准函数库的支持库libg.a -lg
    • GCC的支持库libgcc.a -lgcc
  • 链接排列顺序
    • -lm –lc –lgcc -lg
slide68
重点及作业
  • 嵌入式软件开发的特点是什么?
  • 写出嵌入式系统软件开发的流程。
  • 嵌入式系统有哪几种调试方式?现在最流行的是哪种?使用什么接口?
  • 简述板级支持包BSP的功能及其特点。
  • 嵌入式软件开发中有操作系统和无操作系统的开发有何不同?
  • 解释BootLoader的基本概念、主要任务及典型结构。
jxarm9 2410
JXARM9-2410启动代码分析
  • 在基于ARM920T core的嵌入式系统中,系统在上电或复位时都从地址0x00000000开始执行,因此在这个地址处安排的通常就是系统的启动代码。
  • 它通常也是BootLoader程序的一部分,可以在启动代码基础上编写BootLoader。
  • 用汇编语言编写。
  • 启动代码是在复位后运行其它程序之前运行的一段小程序。通过它,初始化硬件设备、建立内存空间的映射图,从而将系统的软硬件环境带到一个合适的状态,以便为最终调用C函数准备好正确的环境。
slide70
启动代码的移植和修改
  • 启动代码除了依赖于 CPU 的体系结构外,实际上也依赖于具体的嵌入式板级设备的配置,比如板卡的硬件地址分配,RAM芯片的类型,其他外设的类型等。
  • 对于两块不同的嵌入式板而言,即使它们是基于同一种 CPU而构建的,如果他们的硬件资源和配置不一致的话,要想让运行在一块板子上的启动代码也能运行在另一块板子上,也还是需要作一些必要的修改。
slide71
启动代码流程图
  • 启动代码的功能:RAM初始化,设置各个部件的时钟和片选,将BootLoader拷贝到RAM中,设置堆栈,调用C函数。
  • 注意:在本阶段,特别是在堆栈设置之前,进行函数调用(也有些汇编子程序不需要使用堆栈)或者使用堆栈保存数据将产生不可预知的结果;
slide72
设置异常跳转表
  • 复位异常直接跳转到ResetHandler处,它是相对跳转,位置无关。
slide73

0x01e00000

0x53000000

关闭看门狗
  • 设置S3C2410 WTCON寄存器
  • 必须设置
slide74
设置中断模式并禁止中断
  • 设置S3C2410中断寄存器
  • 设置所有一级中断源与二级中断源为不可用状态
slide77
C代码初始化

拷贝RW数据段

ZI段清零

跳转到Main函数处执行

jxarm9 2410 bootloader
JXARM9-2410 BOOTLOADER分析
  • BootLoader是在启动代码的基础之上,通常启动代码包含于BootLoader之中
  • BootLoader常用于引导操作系统或者应用程序
  • BootLoader可以包含一些简单的调试手段
  • JXARM9-2410使用通用的u-boot
u boot
u-boot简介
  • u-boot是由德国DENX小组开发的交叉平台BootLoader,其全称为“universal Boot Loader”。
  • u-boot的开发目标是支持尽可能多的嵌入式处理器和嵌入式操作系统。它提供数百种嵌入式开发板和各种CPU,包括PowerPC、ARM、Xscale、MIPS、Coldfire、NIOS、Microblaze和x86等,同时它除了支持Linux系统的引导外,还支持NetBSD、VxWorks、QNX、RTEMS、ARTOS、LynxOS等多种嵌入式操作系统的引导。
u boot1
u-boot简介
  • u-boot的用户接口类似于Linux的shell界面,通过串口连接以后,用户可以交互式的输入命令和看到结果,u-boot的启动界面如下所示:

U-Boot 1.1.1 (Sep 6 2004 - 12:12:06)

U-Boot code: 33F80000 -> 33F9CED0 BSS: -> 33FA116C

RAM Configuration:

Bank #0: 30000000 64 MB

Flash: 32 MB

In: serial

Out: serial

Err: serial

Hit any key to stop autoboot: 0

JX2410 #

jxarm9 24102
JXARM9-2410应用代码中断向量
  • 起始地址0x30000000
  • 除复位异常外,其余异常入口地址由FLASH跳转得到
jxarm9 24103
JXARM9-2410中断处理流程
  • 执行0x18处指令:LDR pc, = 0x03000018,由u-boot控制
  • 执行0x03000018处指令:HandlerIRQ,2410init.s
  • 执行HandlerIRQ, 2410init.s

根据INTOFFSET的值从中断向量表中取出中断服务函数地址

跳转到中断服务函数地址处运行

  • 执行HandleIRQ处保存的中断分发例程, 2410init.s中初始化为IsrIRQ

R8中为产生了中断的中断源的中断服务函数地址

slide84
中断向量表

从_ISR_STARTADDRESS + 0x20开始每四个字节表示一个中断源的中断服务函数地址

slide85
注册中断服务函数并使能中断

注册中断服务函数,即将eint2_isr中断服务函数的地址赋值到中断向量表中。

  • 函数实现

/* 请求中断 */

Irq_Request(IRQ_EINT2, eint2_isr);

Irq_Request(IRQ_EINT3, eint3_isr);

/* 使能中断 */

Irq_Enable(IRQ_EINT2);

Irq_Enable(IRQ_EINT3);

开启中断源,必须在注册中断服务函数完成后进行。

slide86
用C代码编写的中断服务函数

必须声明为中断服务函数

  • 函数实现

清除中断标记

处理中断
