Composants SNMP

if0. if0. if0. mb. mb. mb. 10. 10. 10. 2. 2. 2. kb. kb. kb. if1. if1. if1. mb. mb. mb. if2. if2. if2. 4. 4. 4. Composants SNMP. Le NMS envoie des commandes SNMP aux agents Pour obtenir des informations de la part des MIB des agents. MIB. MIB. MIB.

aimee-trevino
Download Presentation

Composants SNMP

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

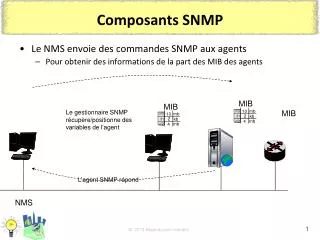

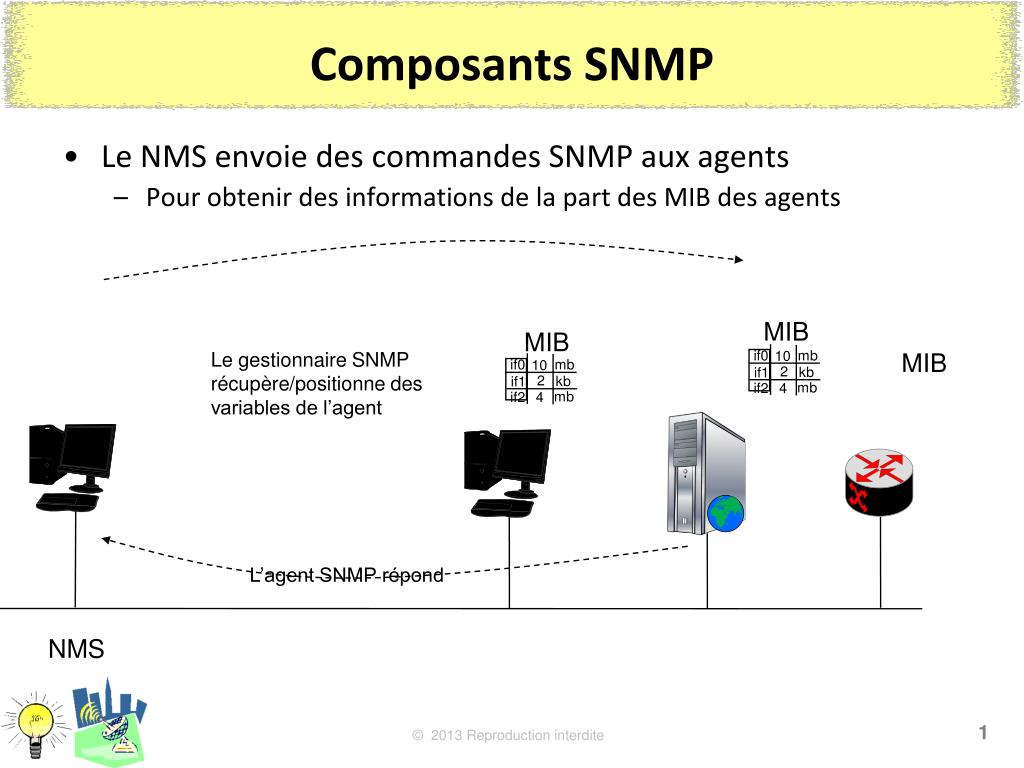

  1. if0 if0 if0 mb mb mb 10 10 10 2 2 2 kb kb kb if1 if1 if1 mb mb mb if2 if2 if2 4 4 4 Composants SNMP • Le NMS envoie des commandes SNMP aux agents • Pour obtenir des informations de la part des MIB des agents MIB MIB MIB Le gestionnaire SNMP récupère/positionne des variables de l’agent L’agent SNMP répond NMS

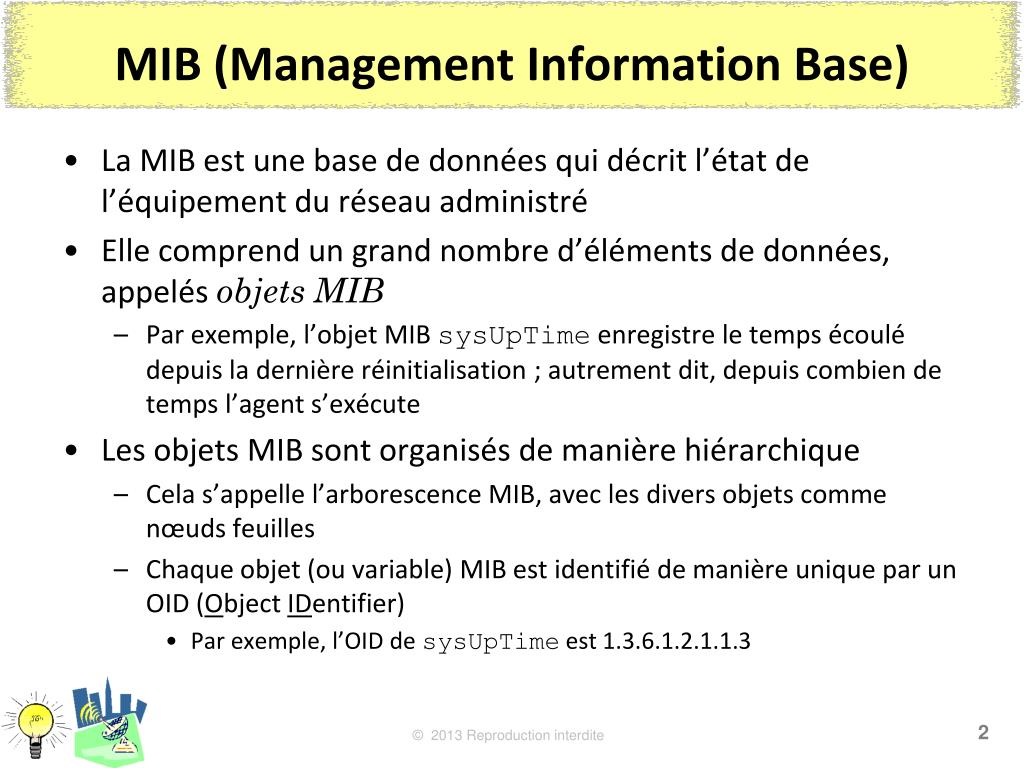

  2. MIB (Management Information Base) • La MIB est une base de données qui décrit l’état de l’équipement du réseau administré • Elle comprend un grand nombre d’éléments de données, appelés objetsMIB • Par exemple, l’objet MIB sysUpTime enregistre le temps écoulé depuis la dernière réinitialisation ; autrement dit, depuis combien de temps l’agent s’exécute • Les objets MIB sont organisés de manière hiérarchique • Cela s’appelle l’arborescence MIB, avec les divers objets comme nœuds feuilles • Chaque objet (ou variable) MIB est identifié de manière unique par un OID (Object IDentifier) • Par exemple, l’OID de sysUpTime est 1.3.6.1.2.1.1.3

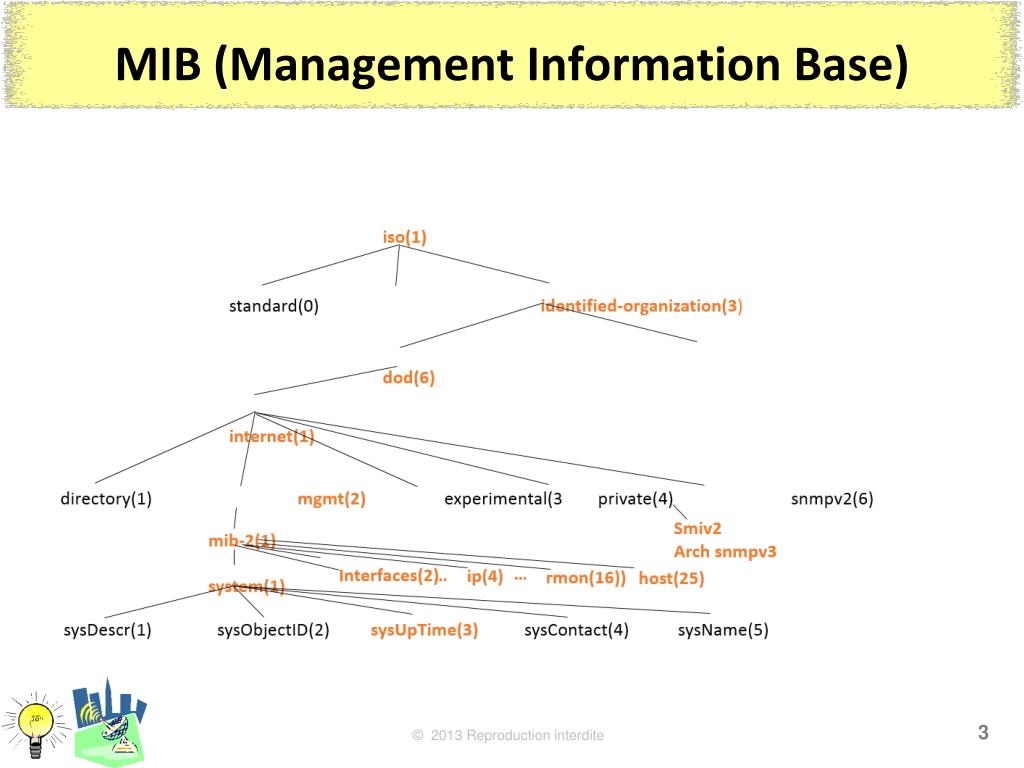

  3. MIB (Management Information Base)

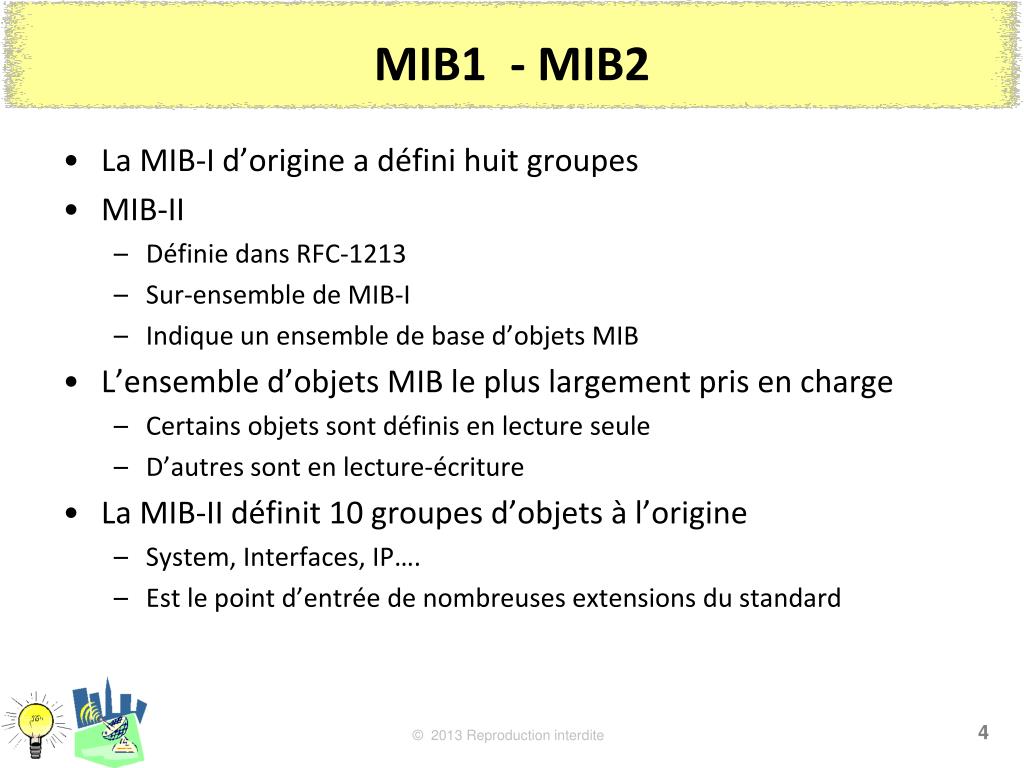

  4. MIB1 - MIB2 • La MIB-I d’origine a défini huit groupes • MIB-II • Définie dans RFC-1213 • Sur-ensemble de MIB-I • Indique un ensemble de base d’objets MIB • L’ensemble d’objets MIB le plus largement pris en charge • Certains objets sont définis en lecture seule • D’autres sont en lecture-écriture • La MIB-II définit 10 groupes d’objets à l’origine • System, Interfaces, IP…. • Est le point d’entrée de nombreuses extensions du standard

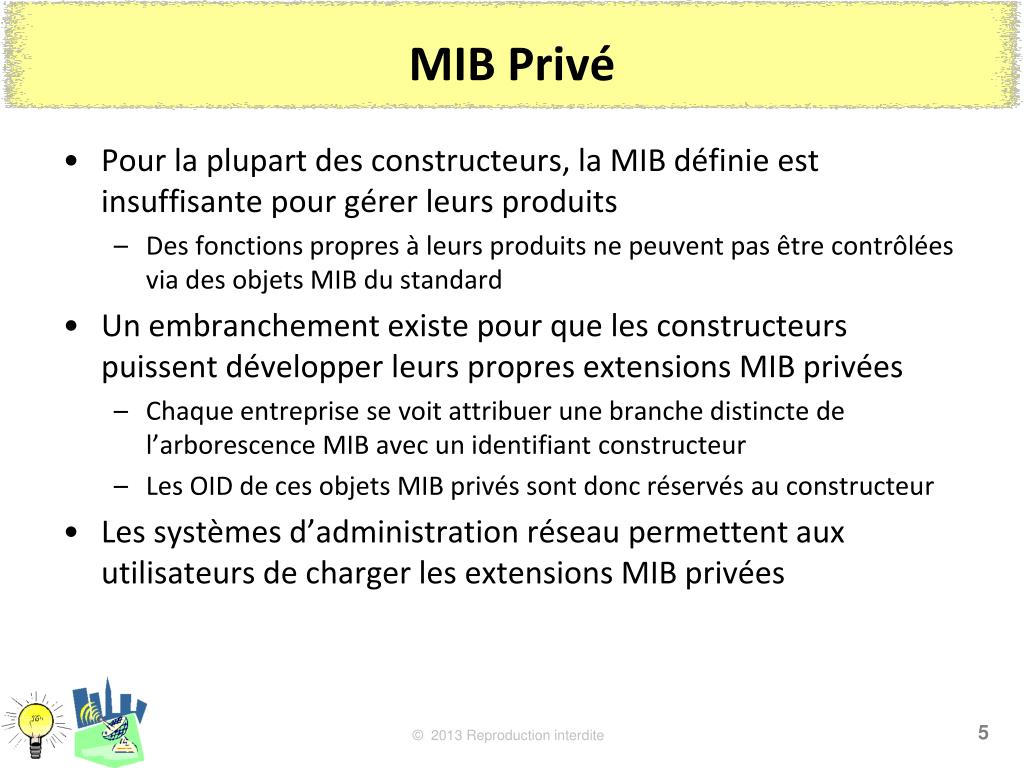

  5. MIB Privé • Pour la plupart des constructeurs, la MIB définie est insuffisante pour gérer leurs produits • Des fonctions propres à leurs produits ne peuvent pas être contrôlées via des objets MIB du standard • Un embranchement existe pour que les constructeurs puissent développer leurs propres extensions MIB privées • Chaque entreprise se voit attribuer une branche distincte de l’arborescence MIB avec un identifiant constructeur • Les OID de ces objets MIB privés sont donc réservés au constructeur • Les systèmes d’administration réseau permettent aux utilisateurs de charger les extensions MIB privées
