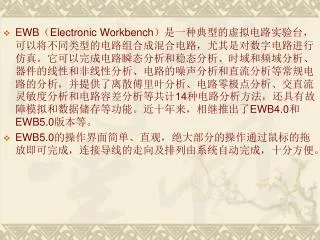

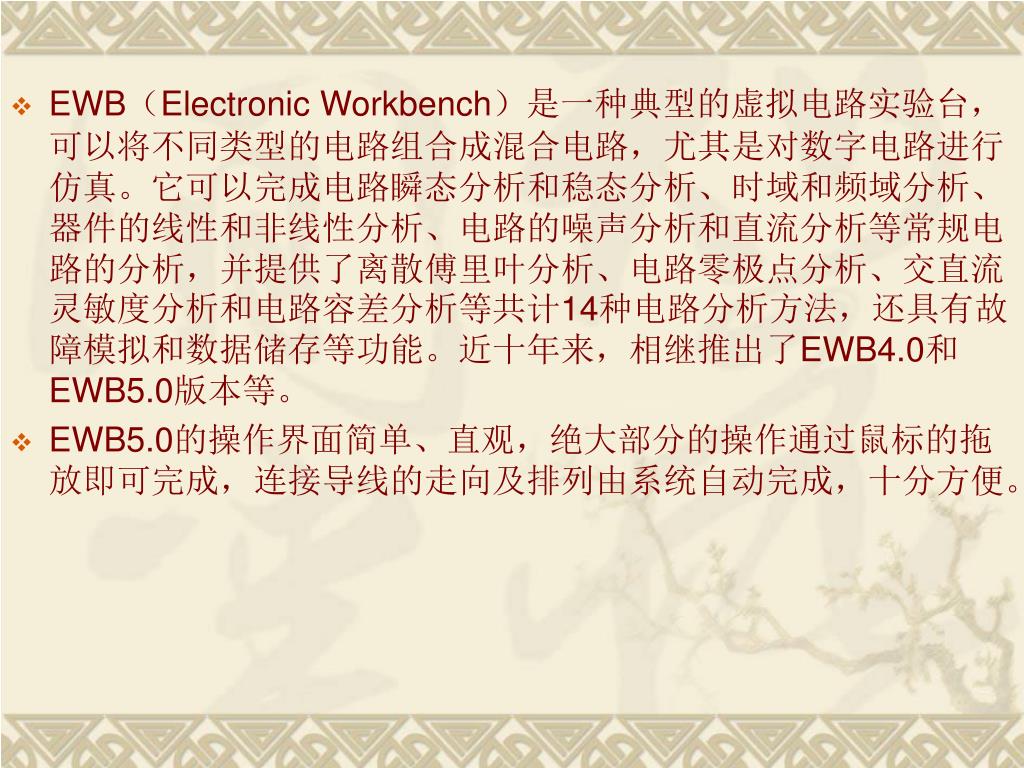

  1. EWB（Electronic Workbench）是一种典型的虚拟电路实验台，可以将不同类型的电路组合成混合电路，尤其是对数字电路进行仿真。它可以完成电路瞬态分析和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析和直流分析等常规电路的分析，并提供了离散傅里叶分析、电路零极点分析、交直流灵敏度分析和电路容差分析等共计14种电路分析方法，还具有故障模拟和数据储存等功能。近十年来，相继推出了EWB4.0和 EWB5.0版本等。 • EWB5.0的操作界面简单、直观，绝大部分的操作通过鼠标的拖放即可完成，连接导线的走向及排列由系统自动完成，十分方便。

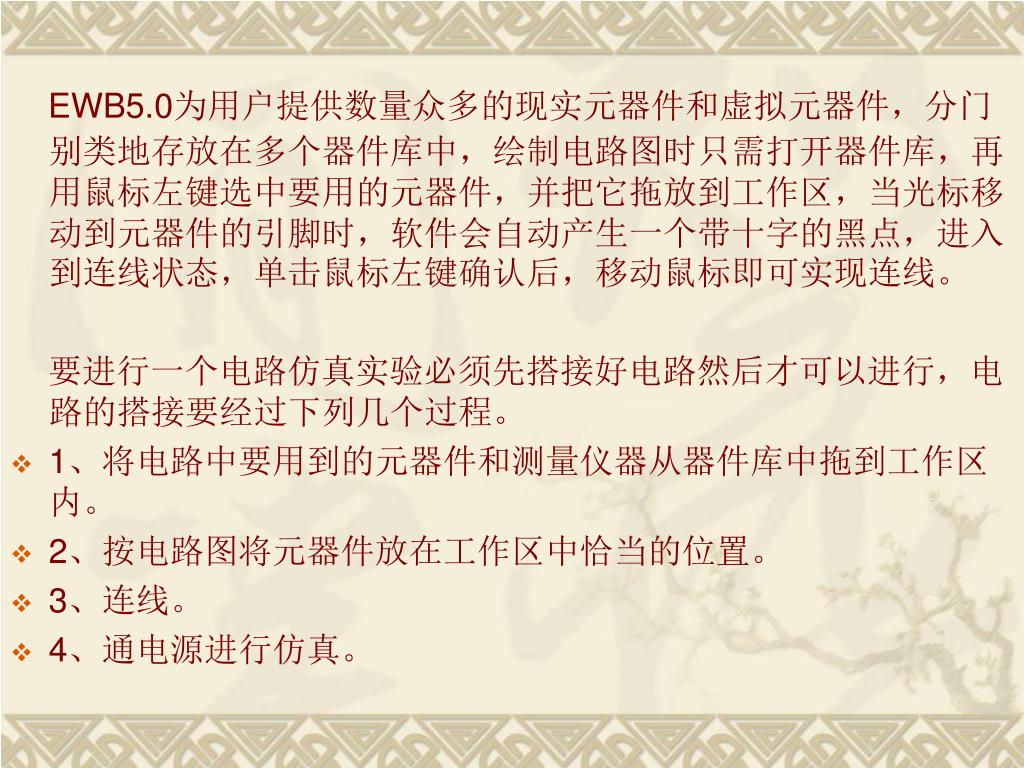

  2. EWB5.0为用户提供数量众多的现实元器件和虚拟元器件，分门别类地存放在多个器件库中，绘制电路图时只需打开器件库，再用鼠标左键选中要用的元器件，并把它拖放到工作区，当光标移动到元器件的引脚时，软件会自动产生一个带十字的黑点，进入到连线状态，单击鼠标左键确认后，移动鼠标即可实现连线。EWB5.0为用户提供数量众多的现实元器件和虚拟元器件，分门别类地存放在多个器件库中，绘制电路图时只需打开器件库，再用鼠标左键选中要用的元器件，并把它拖放到工作区，当光标移动到元器件的引脚时，软件会自动产生一个带十字的黑点，进入到连线状态，单击鼠标左键确认后，移动鼠标即可实现连线。 要进行一个电路仿真实验必须先搭接好电路然后才可以进行，电路的搭接要经过下列几个过程。 • 1、将电路中要用到的元器件和测量仪器从器件库中拖到工作区内。 • 2、按电路图将元器件放在工作区中恰当的位置。 • 3、连线。 • 4、通电源进行仿真。

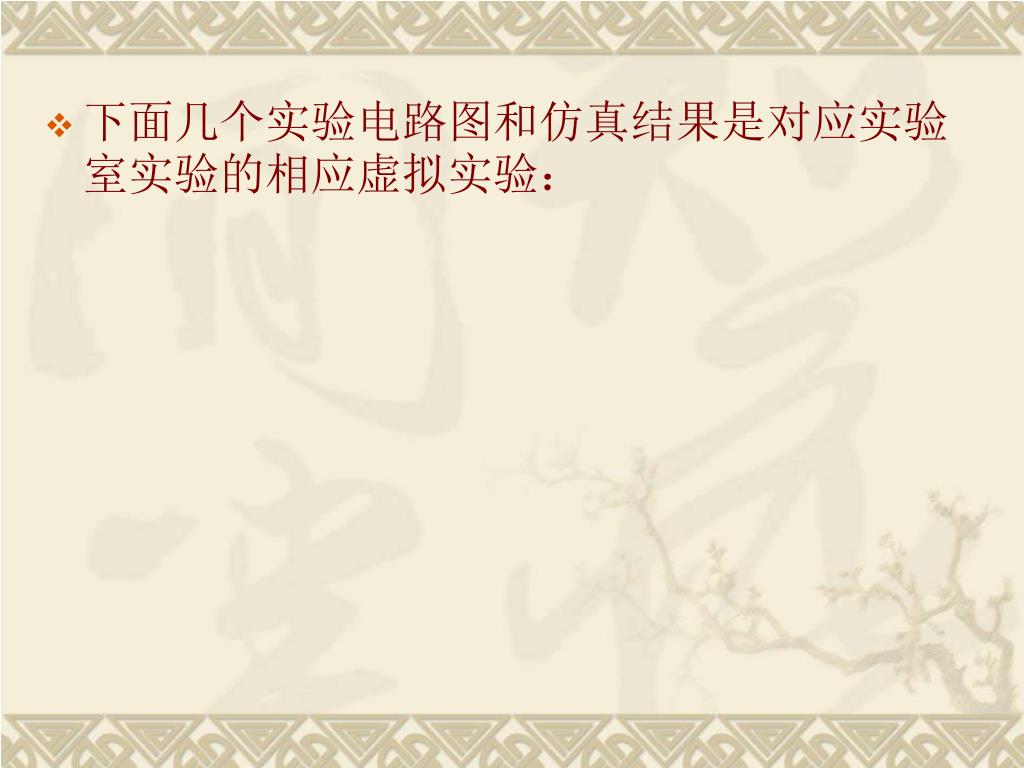

  3. 下面几个实验电路图和仿真结果是对应实验室实验的相应虚拟实验：下面几个实验电路图和仿真结果是对应实验室实验的相应虚拟实验：
