  1. 工廠實習(一)簡介 參考書籍：蔡德藏編著，工廠實習-機工實習，第七版，全華圖書 (本簡報共有26張圖片取自參考書籍) 103.09.15

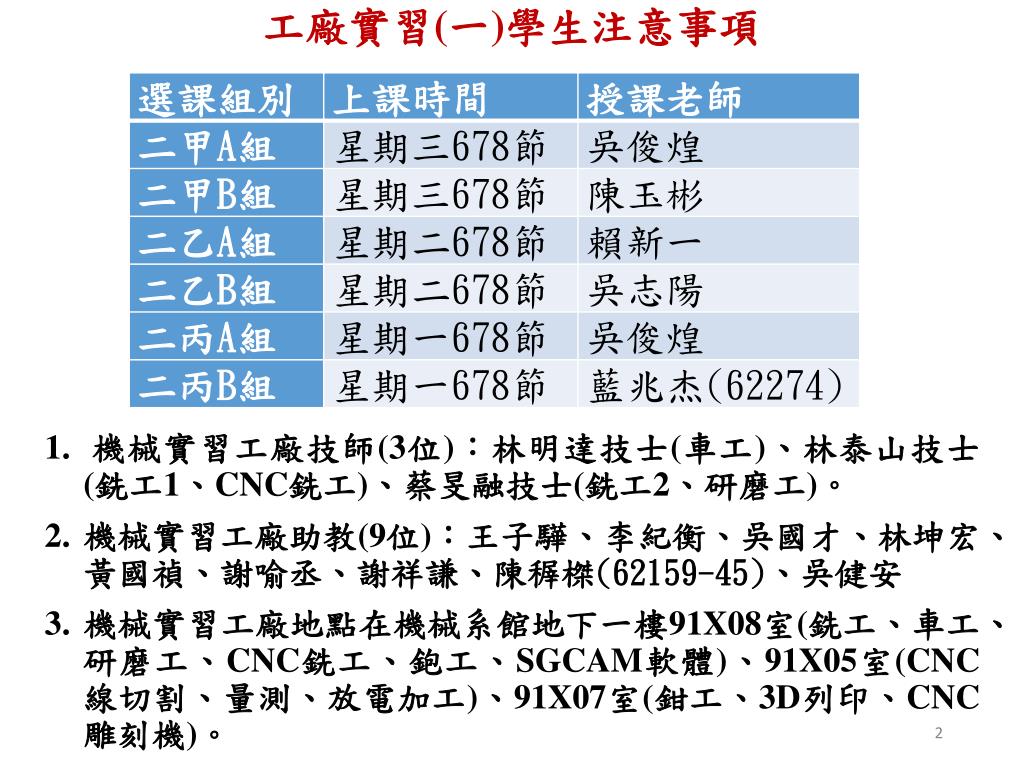

  2. 工廠實習(一)學生注意事項 機械實習工廠技師(3位)：林明達技士(車工)、林泰山技士(銑工1、CNC銑工)、蔡旻融技士(銑工2、研磨工)。 機械實習工廠助教(9位)：王子驊、李紀衡、吳國才、林坤宏、黃國禎、謝喻丞、謝祥謙、陳稺榤(62159-45)、吳健安 機械實習工廠地點在機械系館地下一樓91X08室(銑工、車工、研磨工、CNC銑工、鉋工、SGCAM軟體)、91X05室(CNC線切割、量測、放電加工)、91X07室(鉗工、3D列印、CNC雕刻機)。

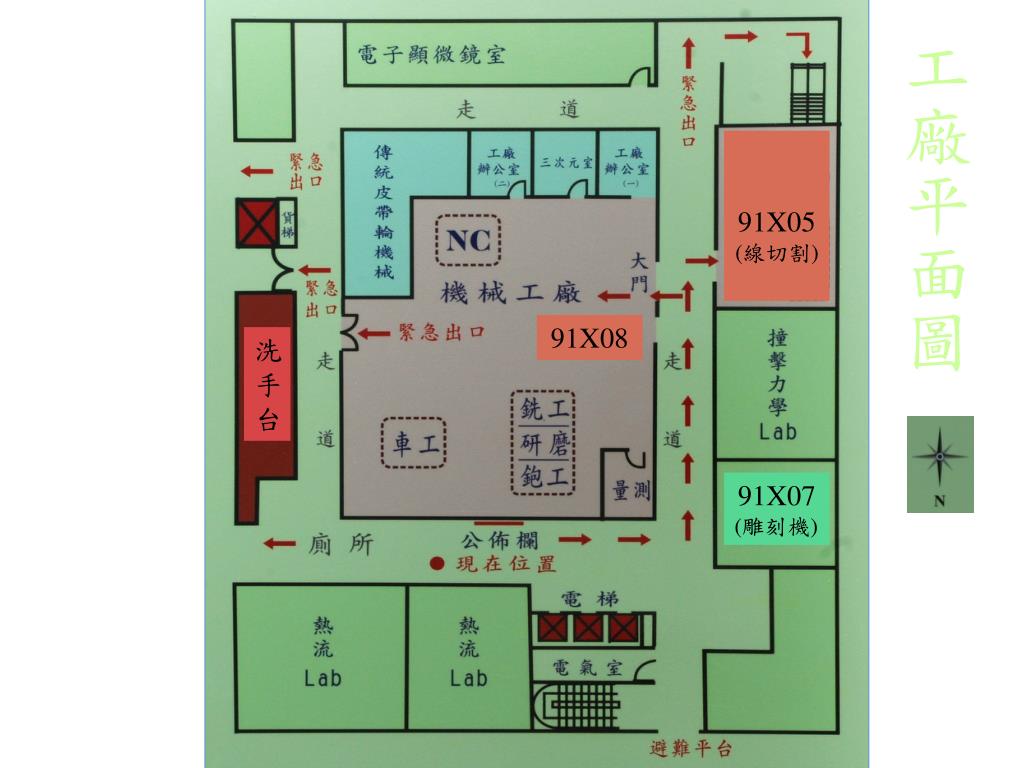

  3. 工廠平面圖 91X05 (線切割) 91X08 洗手台 91X07 (雕刻機)

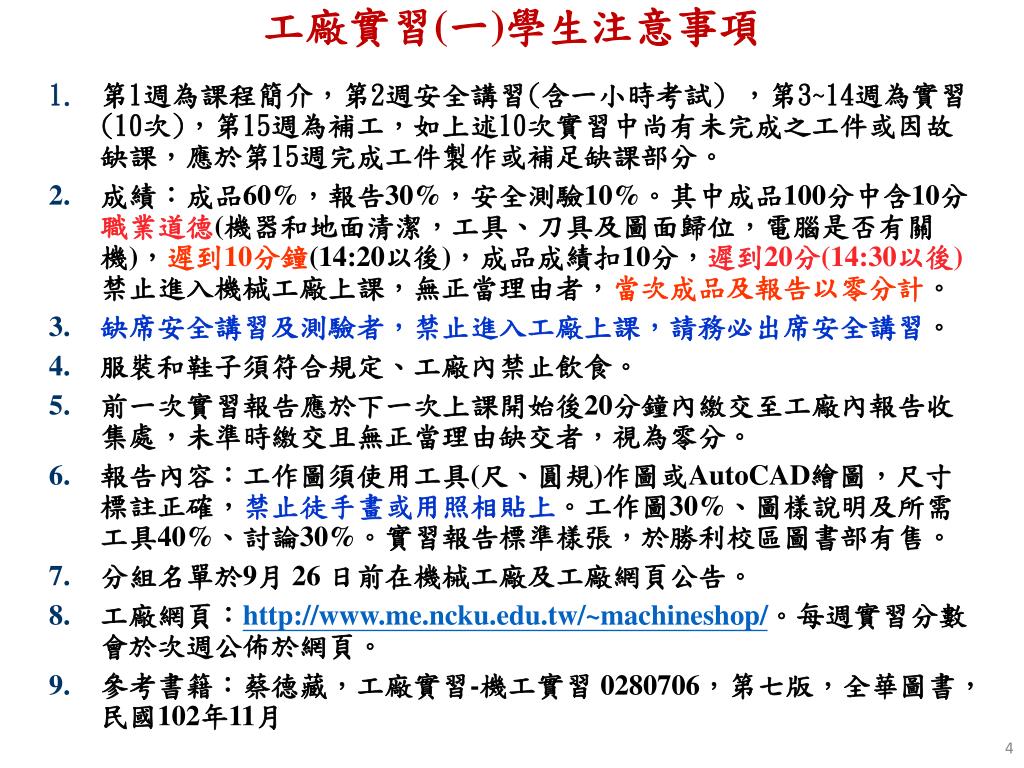

  4. 工廠實習(一)學生注意事項 • 第1週為課程簡介，第2週安全講習(含一小時考試) ，第3~14週為實習(10次)，第15週為補工，如上述10次實習中尚有未完成之工件或因故缺課，應於第15週完成工件製作或補足缺課部分。 • 成績：成品60%，報告30%，安全測驗10%。其中成品100分中含10分職業道德(機器和地面清潔，工具、刀具及圖面歸位，電腦是否有關機)，遲到10分鐘(14:20以後)，成品成績扣10分，遲到20分(14:30以後)禁止進入機械工廠上課，無正當理由者，當次成品及報告以零分計。 • 缺席安全講習及測驗者，禁止進入工廠上課，請務必出席安全講習。 • 服裝和鞋子須符合規定、工廠內禁止飲食。 • 前一次實習報告應於下一次上課開始後20分鐘內繳交至工廠內報告收集處，未準時繳交且無正當理由缺交者，視為零分。 • 報告內容：工作圖須使用工具(尺、圓規)作圖或AutoCAD繪圖，尺寸標註正確，禁止徒手畫或用照相貼上。工作圖30%、圖樣說明及所需工具40%、討論30%。實習報告標準樣張，於勝利校區圖書部有售。 • 分組名單於9月 26 日前在機械工廠及工廠網頁公告。 • 工廠網頁：http://www.me.ncku.edu.tw/~machineshop/。每週實習分數會於次週公佈於網頁。 • 參考書籍：蔡德藏，工廠實習-機工實習 0280706，第七版，全華圖書，民國102年11月

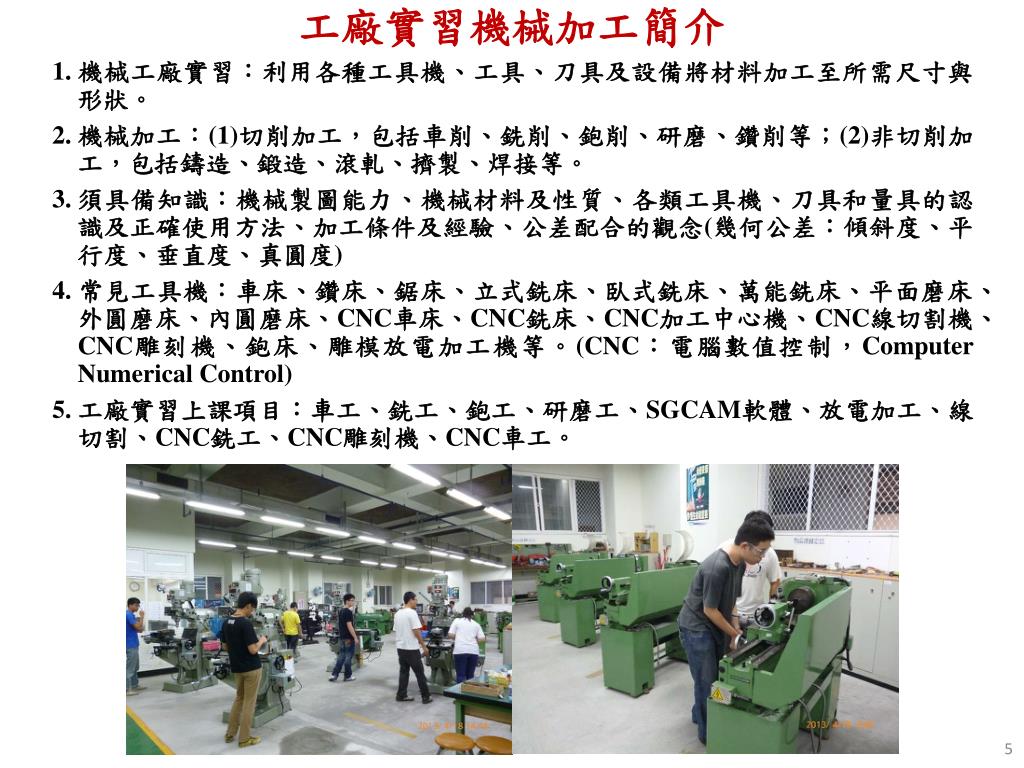

  5. 工廠實習機械加工簡介 • 機械工廠實習：利用各種工具機、工具、刀具及設備將材料加工至所需尺寸與形狀。 • 機械加工：(1)切削加工，包括車削、銑削、鉋削、研磨、鑽削等；(2)非切削加工，包括鑄造、鍛造、滾軋、擠製、焊接等。 • 須具備知識：機械製圖能力、機械材料及性質、各類工具機、刀具和量具的認識及正確使用方法、加工條件及經驗、公差配合的觀念(幾何公差：傾斜度、平行度、垂直度、真圓度) • 常見工具機：車床、鑽床、鋸床、立式銑床、臥式銑床、萬能銑床、平面磨床、外圓磨床、內圓磨床、CNC車床、CNC銑床、CNC加工中心機、CNC線切割機、CNC雕刻機、鉋床、雕模放電加工機等。(CNC：電腦數值控制，Computer Numerical Control) • 工廠實習上課項目：車工、銑工、鉋工、研磨工、SGCAM軟體、放電加工、線切割、CNC銑工、CNC雕刻機、CNC車工。

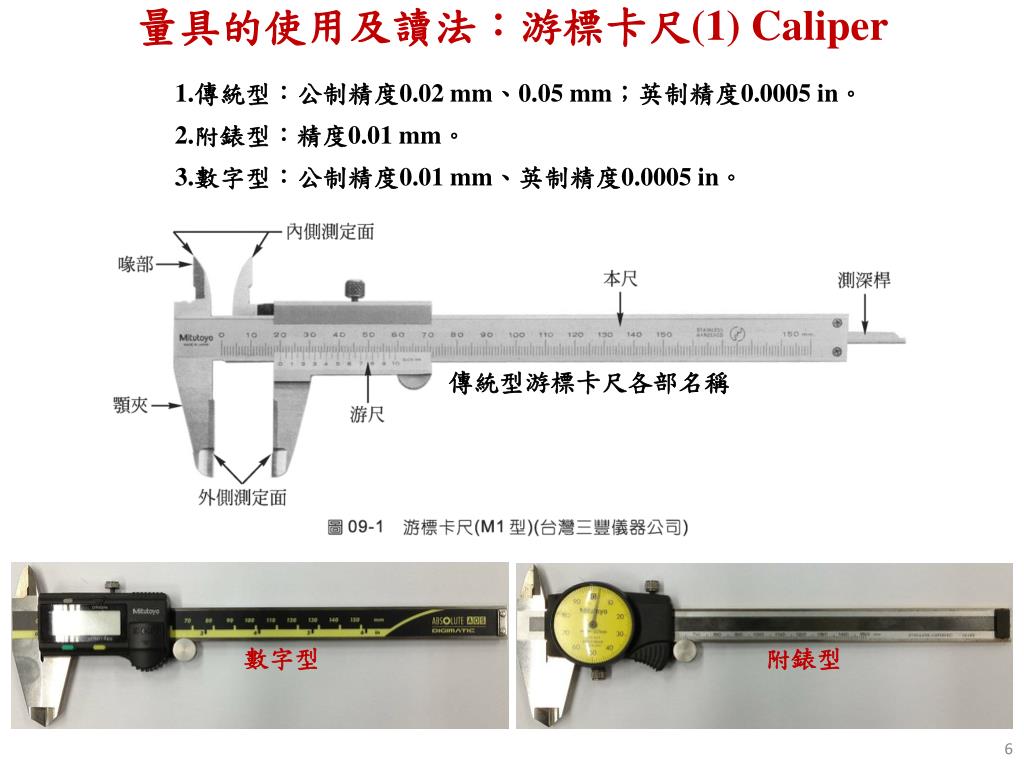

  6. 量具的使用及讀法：游標卡尺(1) Caliper 1.傳統型：公制精度0.02mm、0.05 mm；英制精度0.0005in。 2.附錶型：精度0.01 mm。 3.數字型：公制精度0.01 mm、英制精度0.0005 in。 傳統型游標卡尺各部名稱 數字型 附錶型

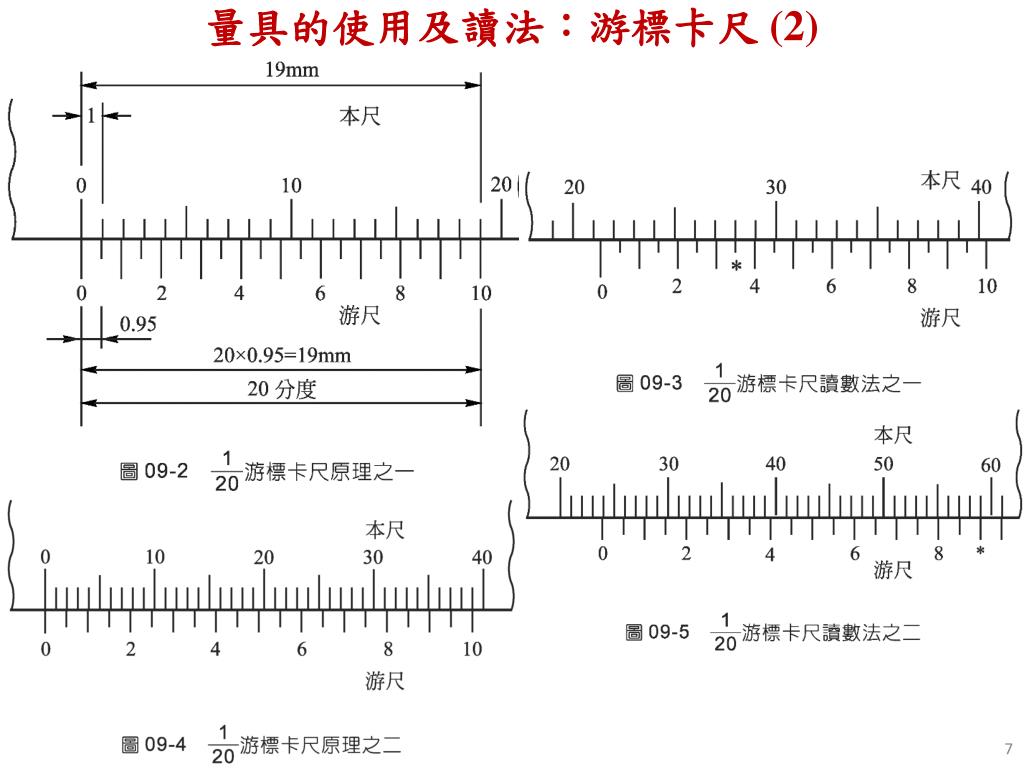

  7. 量具的使用及讀法：游標卡尺 (2)

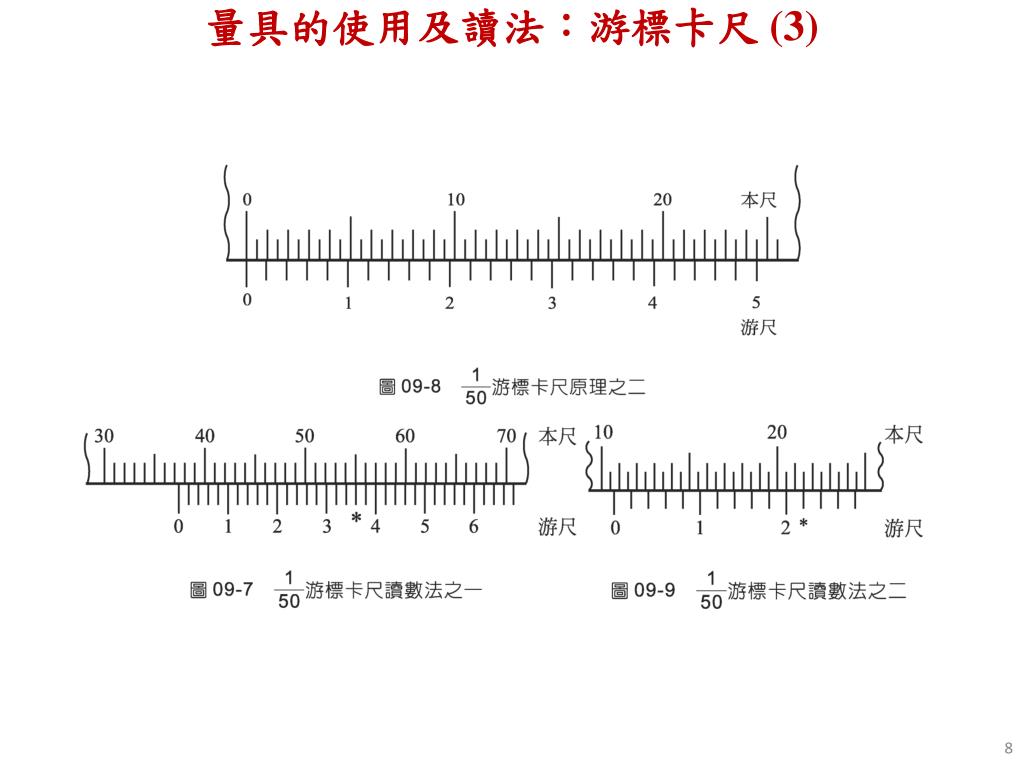

  8. 量具的使用及讀法：游標卡尺 (3)

  9. 量具的使用及讀法：游標卡尺 (4) 游標卡尺原理及讀法： 1.拿好，不能摔到，否則故障，精度不準。 2.將其歸零並擦拭乾淨，小心使用，注意垂直和平行，緊密接觸。 9

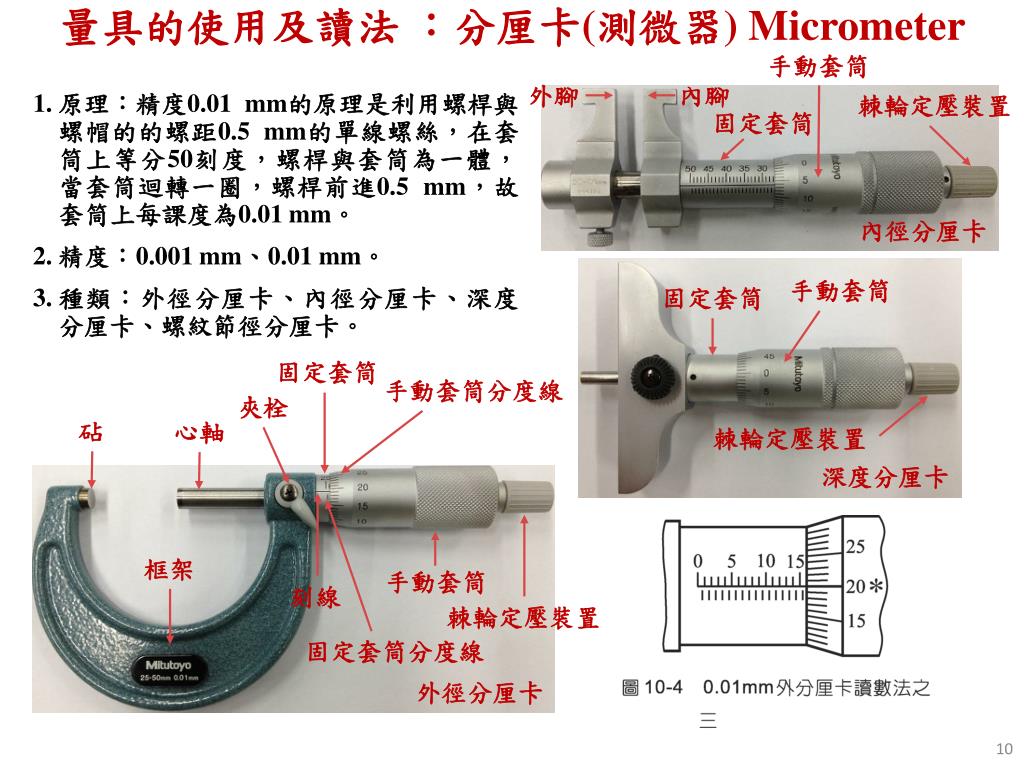

  10. 量具的使用及讀法 ：分厘卡(測微器) Micrometer 手動套筒 外腳 內腳 棘輪定壓裝置 • 原理：精度0.01mm的原理是利用螺桿與螺帽的的螺距0.5 mm的單線螺絲，在套筒上等分50刻度，螺桿與套筒為一體，當套筒迴轉一圈，螺桿前進0.5mm，故套筒上每課度為0.01 mm。 • 精度：0.001 mm、0.01 mm。 • 種類：外徑分厘卡、內徑分厘卡、深度分厘卡、螺紋節徑分厘卡。 固定套筒 內徑分厘卡 手動套筒 固定套筒 固定套筒 手動套筒分度線 夾栓 砧 心軸 棘輪定壓裝置 深度分厘卡 框架 手動套筒 刻線 棘輪定壓裝置 固定套筒分度線 外徑分厘卡

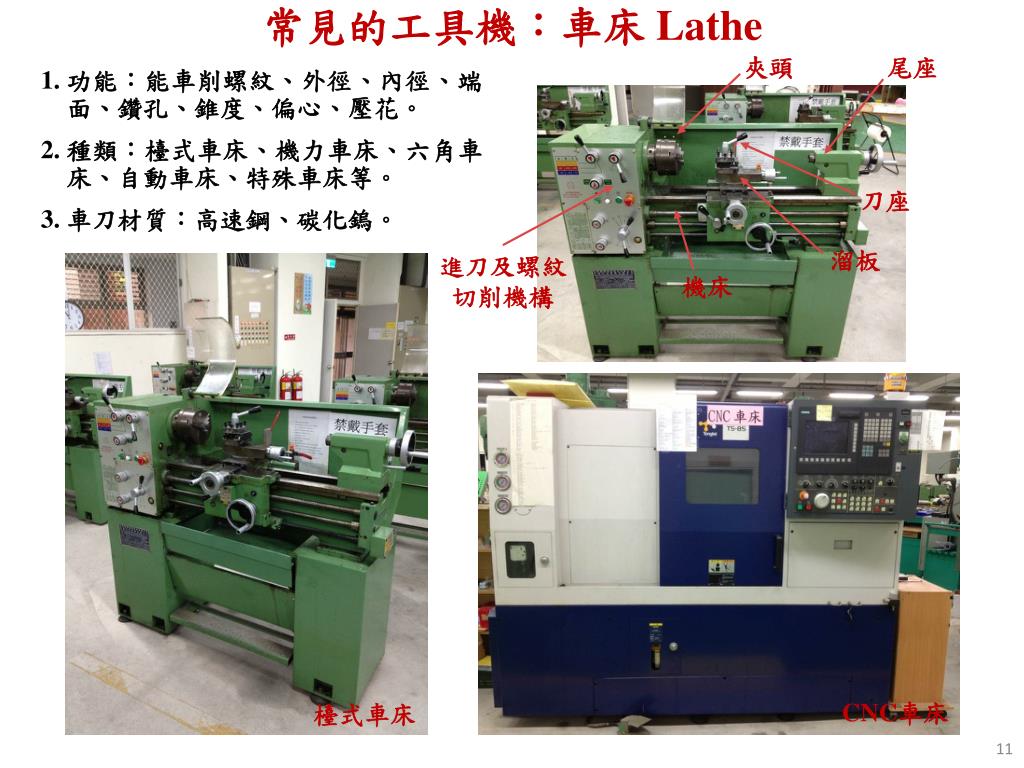

  11. 常見的工具機：車床 Lathe 夾頭 尾座 • 功能：能車削螺紋、外徑、內徑、端面、鑽孔、錐度、偏心、壓花。 • 種類：檯式車床、機力車床、六角車床、自動車床、特殊車床等。 • 車刀材質：高速鋼、碳化鎢。 刀座 溜板 進刀及螺紋切削機構 機床 CNC車床 檯式車床

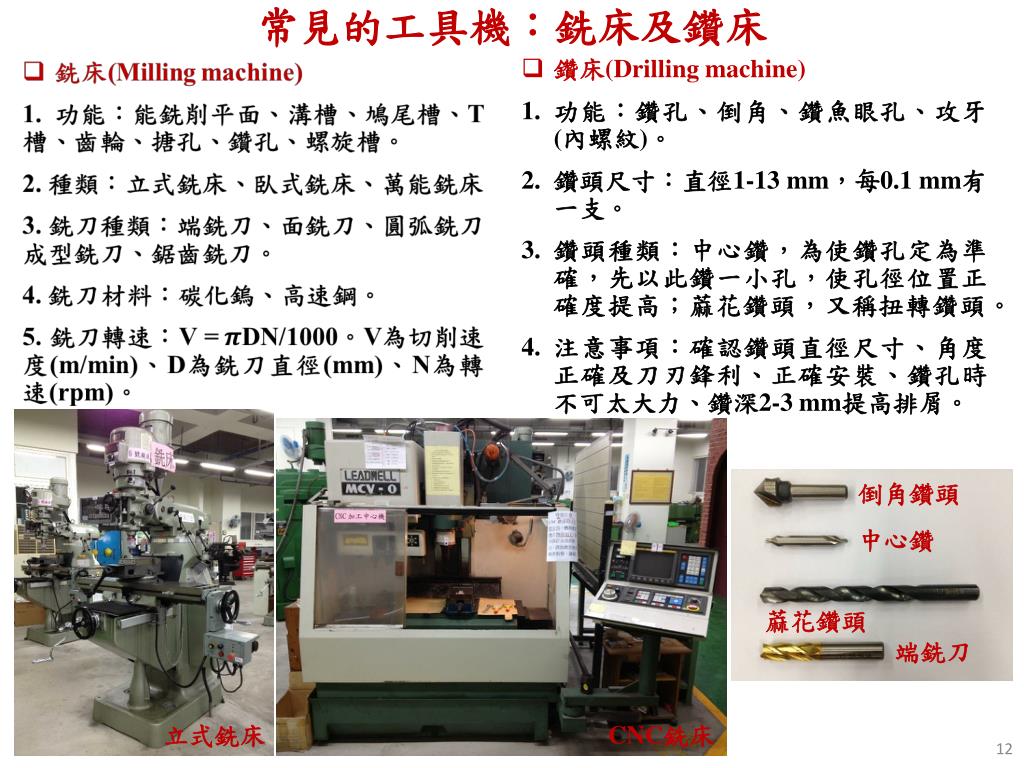

  12. 常見的工具機：銑床及鑽床 • 鑽床(Drilling machine) • 功能：鑽孔、倒角、鑽魚眼孔、攻牙(內螺紋)。 • 鑽頭尺寸：直徑1-13 mm，每0.1mm有一支。 • 鑽頭種類：中心鑽，為使鑽孔定為準確，先以此鑽一小孔，使孔徑位置正確度提高；蔴花鑽頭，又稱扭轉鑽頭。 • 注意事項：確認鑽頭直徑尺寸、角度正確及刀刃鋒利、正確安裝、鑽孔時不可太大力、鑽深2-3 mm提高排屑。 倒角鑽頭 中心鑽 蔴花鑽頭 端銑刀 立式銑床 CNC銑床

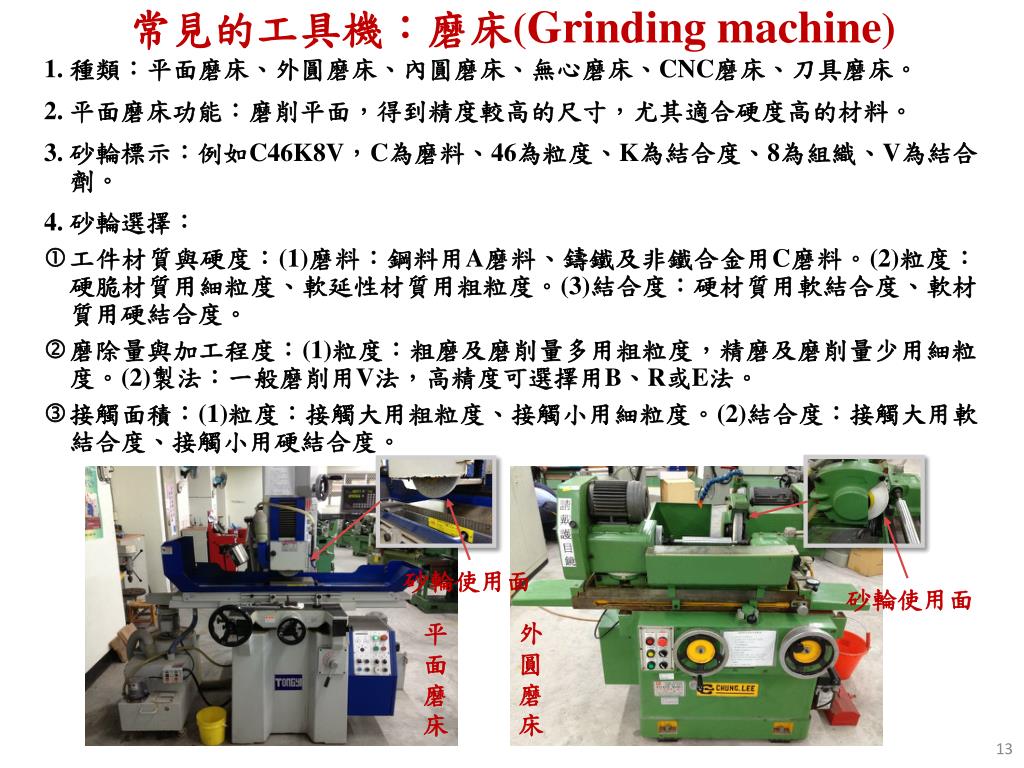

  13. 常見的工具機：磨床(Grinding machine) • 種類：平面磨床、外圓磨床、內圓磨床、無心磨床、CNC磨床、刀具磨床。 • 平面磨床功能：磨削平面，得到精度較高的尺寸，尤其適合硬度高的材料。 • 砂輪標示：例如C46K8V，C為磨料、46為粒度、K為結合度、8為組織、V為結合劑。 • 砂輪選擇： • 工件材質與硬度：(1)磨料：鋼料用A磨料、鑄鐵及非鐵合金用C磨料。(2)粒度：硬脆材質用細粒度、軟延性材質用粗粒度。(3)結合度：硬材質用軟結合度、軟材質用硬結合度。 • 磨除量與加工程度：(1)粒度：粗磨及磨削量多用粗粒度，精磨及磨削量少用細粒度。(2)製法：一般磨削用V法，高精度可選擇用B、R或E法。 • 接觸面積：(1)粒度：接觸大用粗粒度、接觸小用細粒度。(2)結合度：接觸大用軟結合度、接觸小用硬結合度。 砂輪使用面 砂輪使用面 外圓磨床 平面磨床

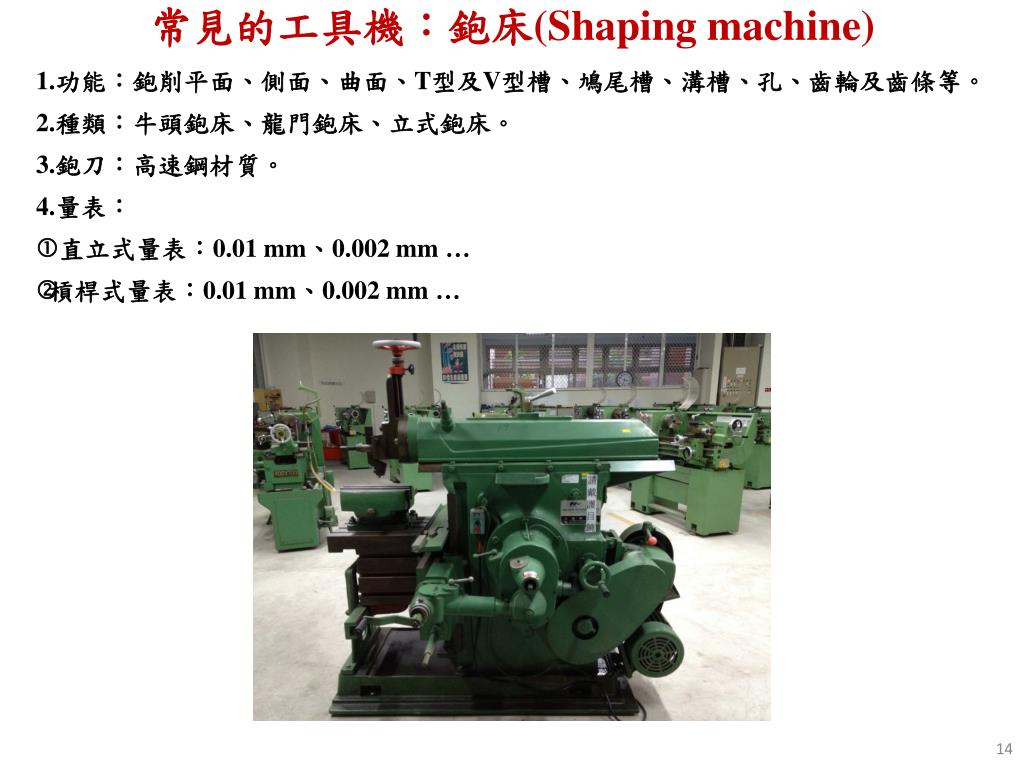

  14. 常見的工具機：鉋床(Shaping machine) 1.功能：鉋削平面、側面、曲面、T型及V型槽、鳩尾槽、溝槽、孔、齒輪及齒條等。 2.種類：牛頭鉋床、龍門鉋床、立式鉋床。 3.鉋刀：高速鋼材質。 4.量表： • 直立式量表：0.01 mm、0.002 mm… • 槓桿式量表：0.01 mm、0.002 mm …

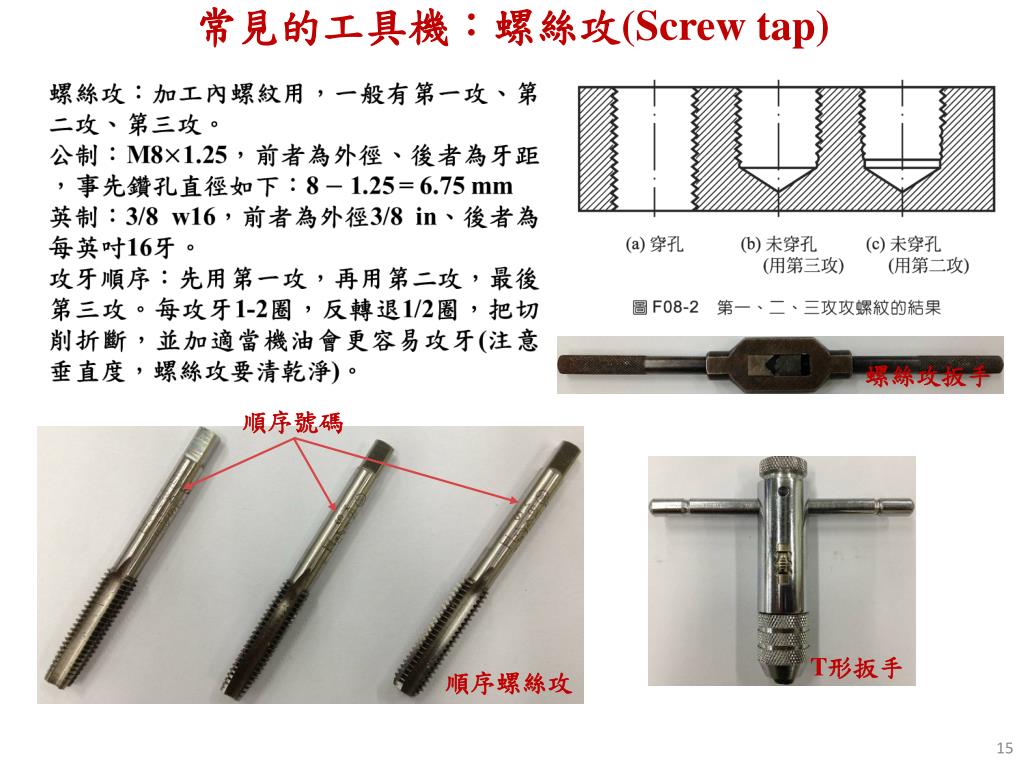

  15. 常見的工具機：螺絲攻(Screw tap) 螺絲攻扳手 順序號碼 T形扳手 順序螺絲攻

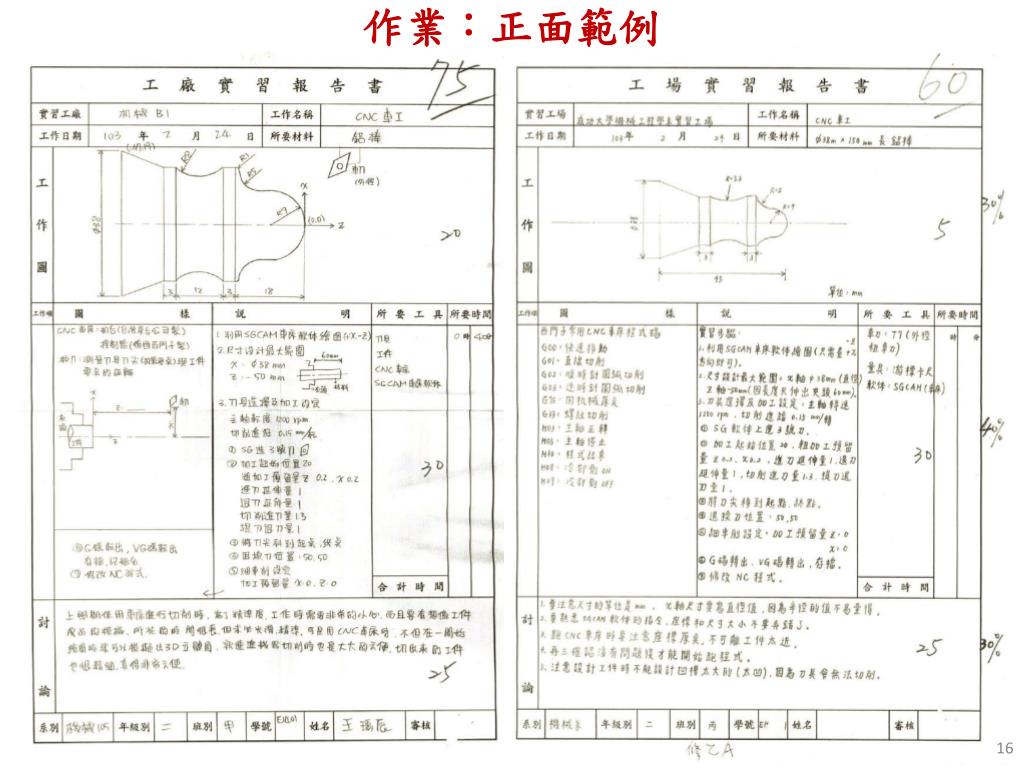

  16. 作業：正面範例

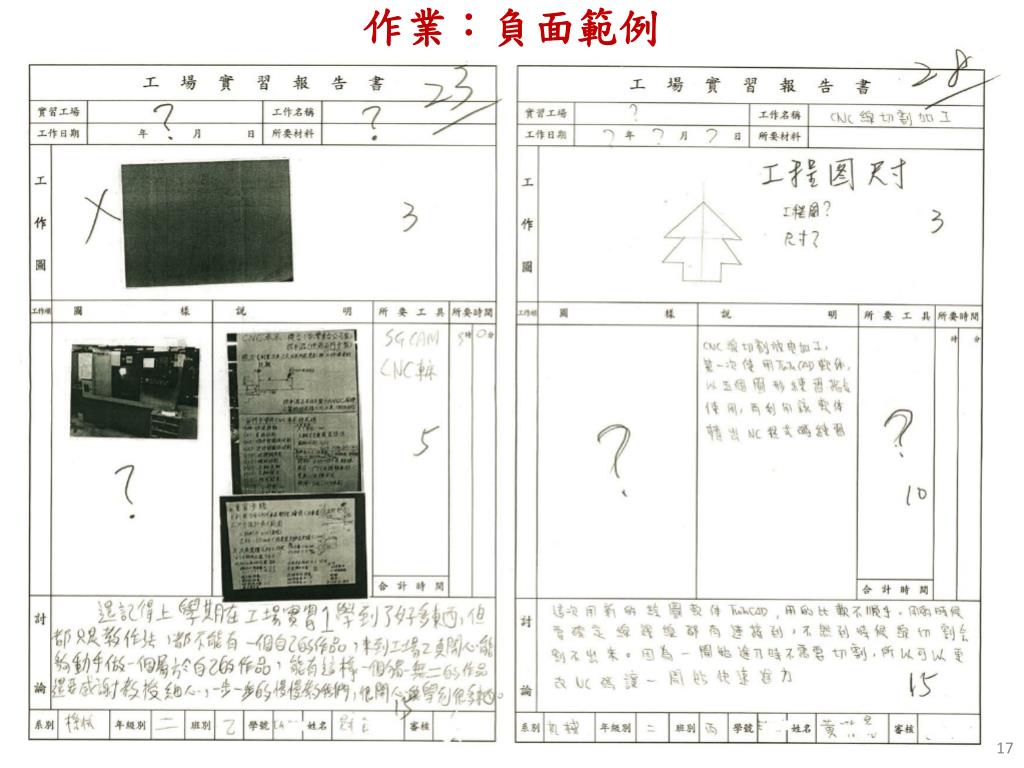

  17. 作業：負面範例
