  1. CFX-10 介绍 讲座 1

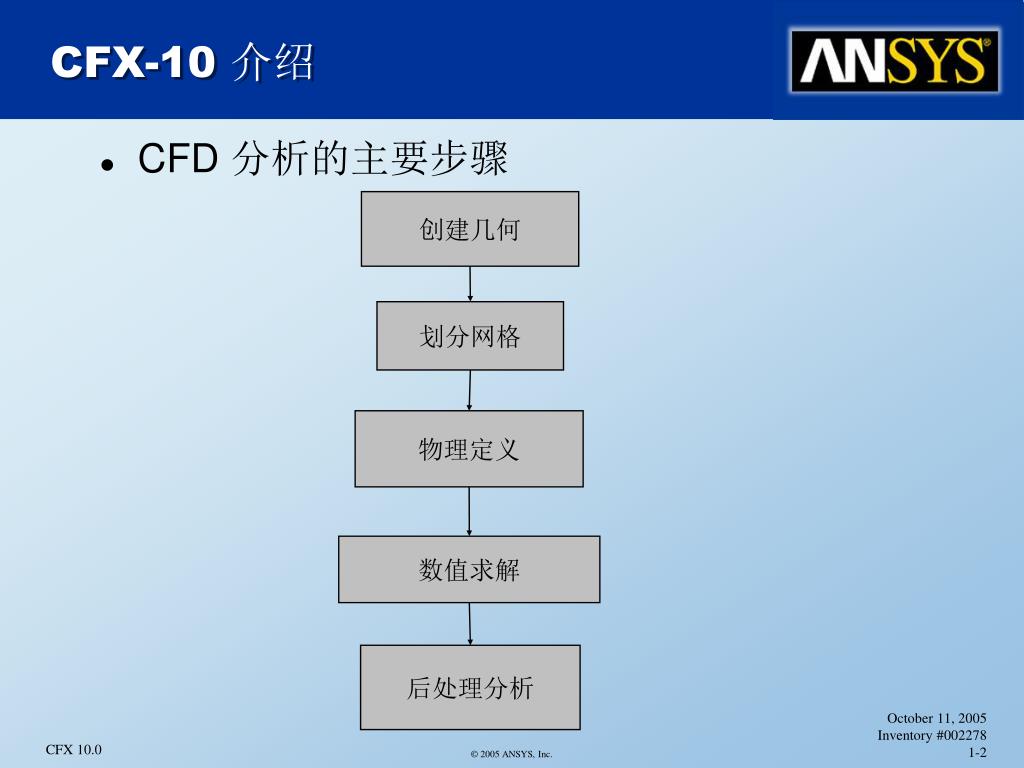

  2. CFX-10 介绍 • CFD 分析的主要步骤 创建几何 划分网格 物理定义 数值求解 后处理分析

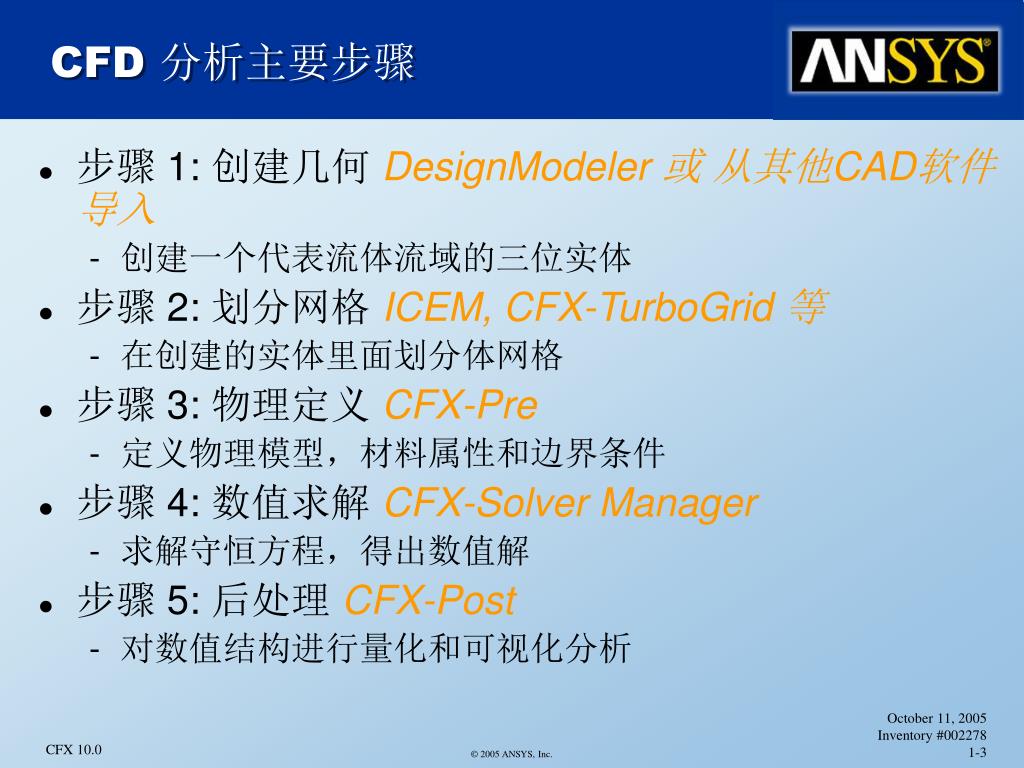

  3. 步骤 1: 创建几何DesignModeler 或 从其他CAD软件导入 创建一个代表流体流域的三位实体 步骤 2: 划分网格ICEM, CFX-TurboGrid 等 在创建的实体里面划分体网格 步骤 3: 物理定义CFX-Pre 定义物理模型，材料属性和边界条件 步骤 4: 数值求解CFX-Solver Manager 求解守恒方程，得出数值解 步骤 5: 后处理CFX-Post 对数值结构进行量化和可视化分析 CFD 分析主要步骤

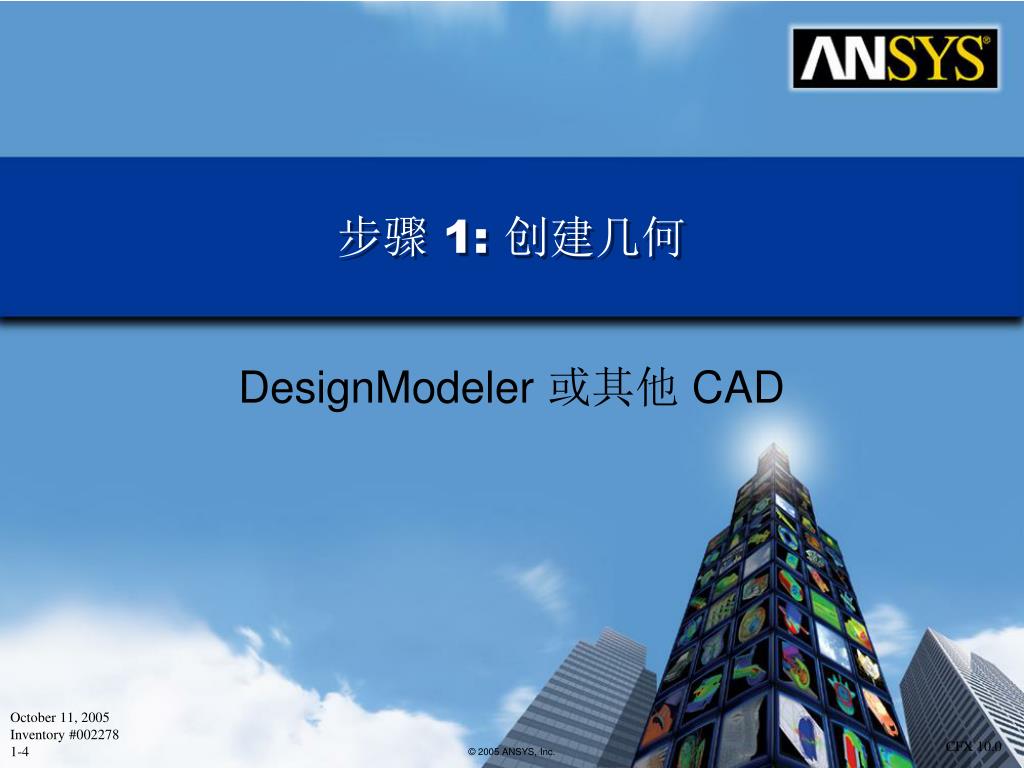

  4. 步骤 1: 创建几何 DesignModeler 或其他 CAD

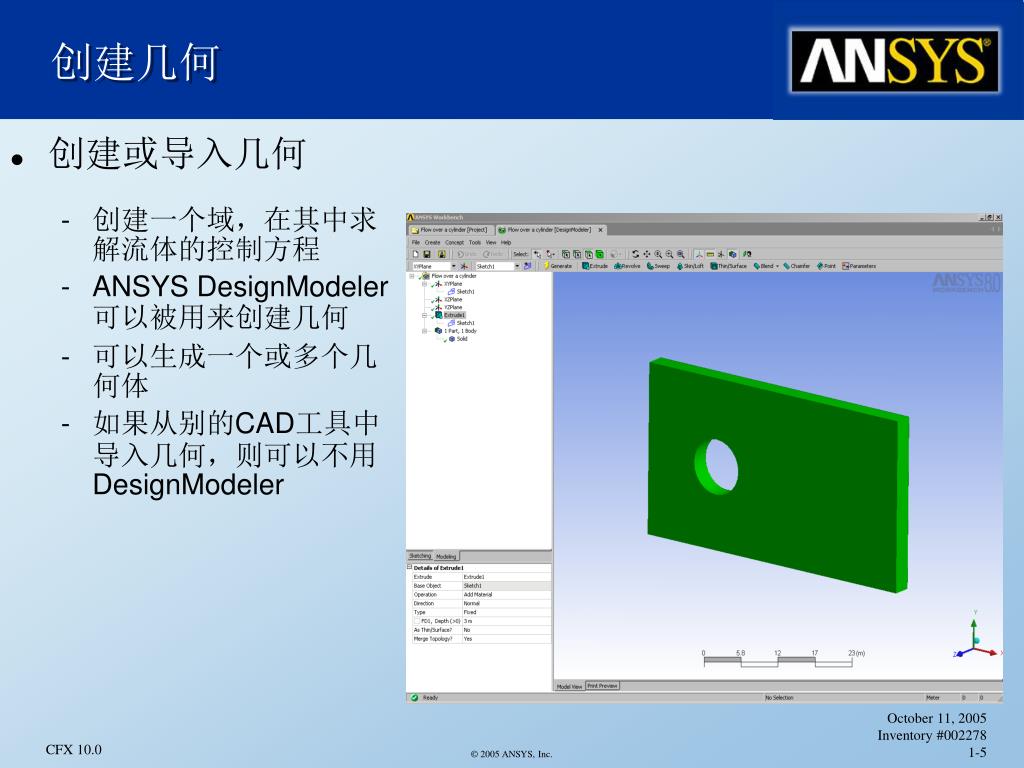

  5. 创建几何 • 创建或导入几何 • 创建一个域，在其中求解流体的控制方程 • ANSYS DesignModeler 可以被用来创建几何 • 可以生成一个或多个几何体 • 如果从别的CAD工具中导入几何，则可以不用DesignModeler

  6. 步骤 2: 划分网格 ICEM or CFX-TurboGrid等

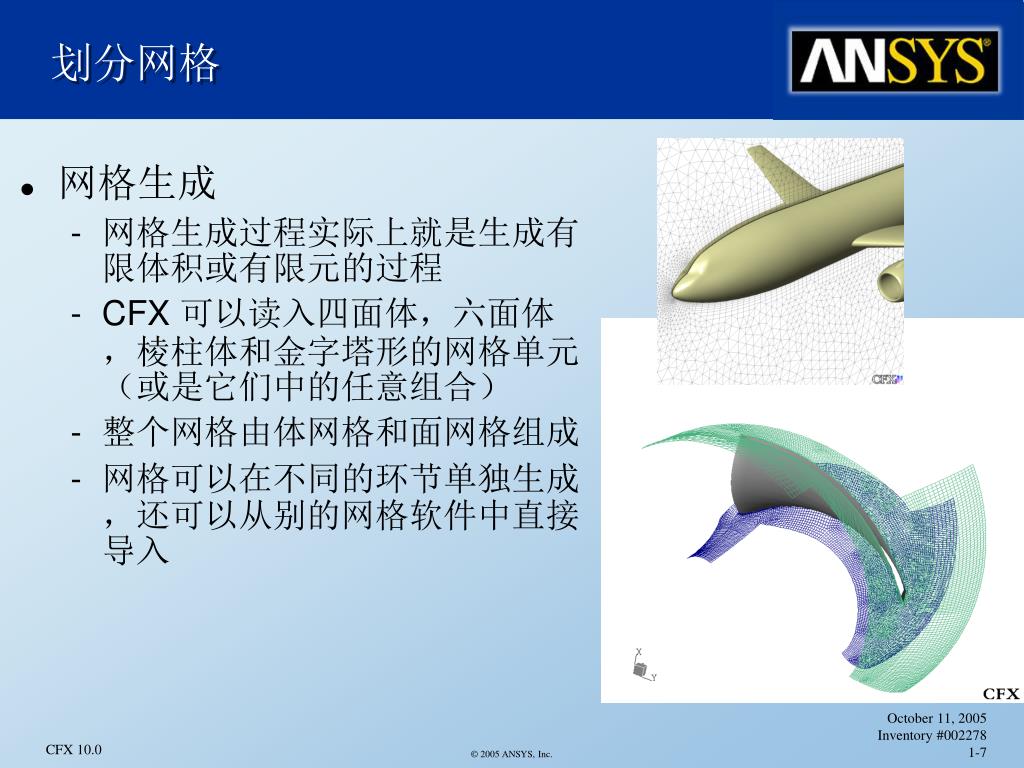

  7. 划分网格 • 网格生成 • 网格生成过程实际上就是生成有限体积或有限元的过程 • CFX 可以读入四面体，六面体，棱柱体和金字塔形的网格单元（或是它们中的任意组合） • 整个网格由体网格和面网格组成 • 网格可以在不同的环节单独生成，还可以从别的网格软件中直接导入

  8. 步骤 3: 物理定义 CFX-Pre

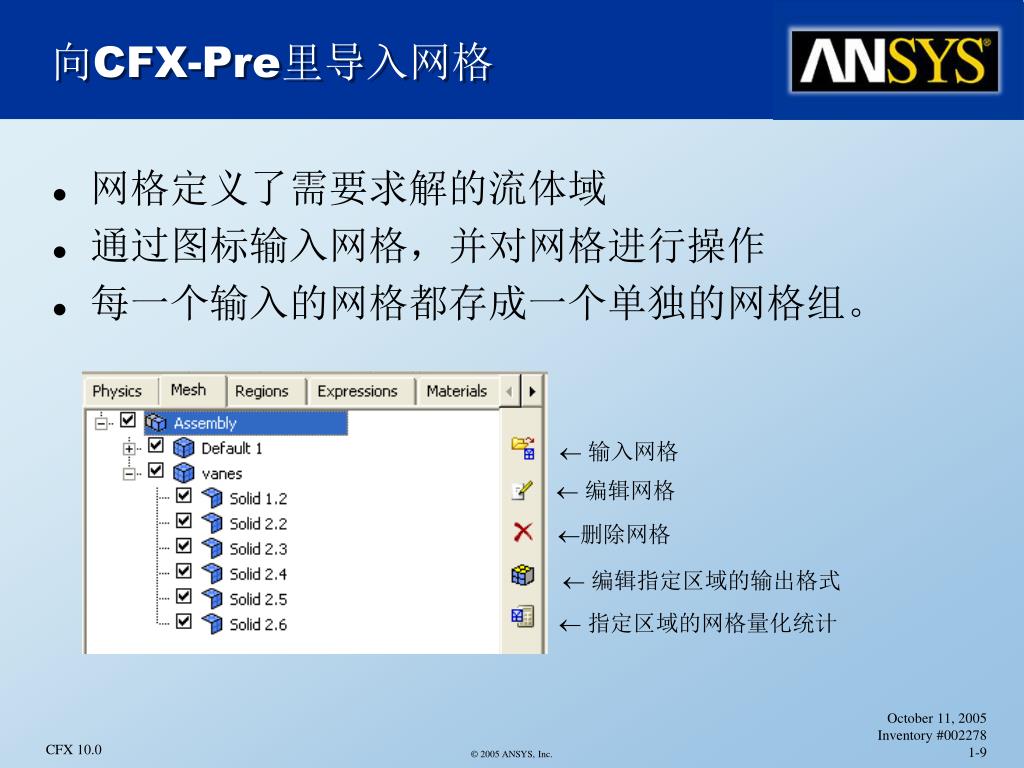

  9. 向CFX-Pre里导入网格 • 网格定义了需要求解的流体域 • 通过图标输入网格，并对网格进行操作 • 每一个输入的网格都存成一个单独的网格组。 • 输入网格 • 编辑网格 • 删除网格 • 编辑指定区域的输出格式 • 指定区域的网格量化统计

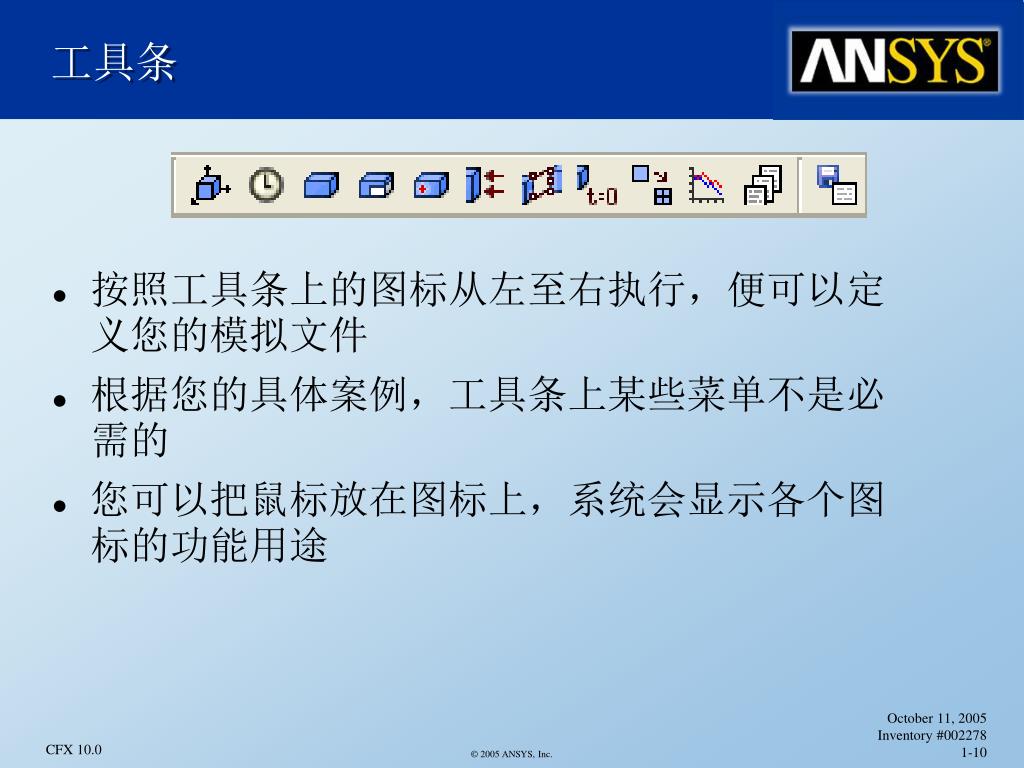

  10. 工具条 • 按照工具条上的图标从左至右执行，便可以定义您的模拟文件 • 根据您的具体案例，工具条上某些菜单不是必需的 • 您可以把鼠标放在图标上，系统会显示各个图标的功能用途

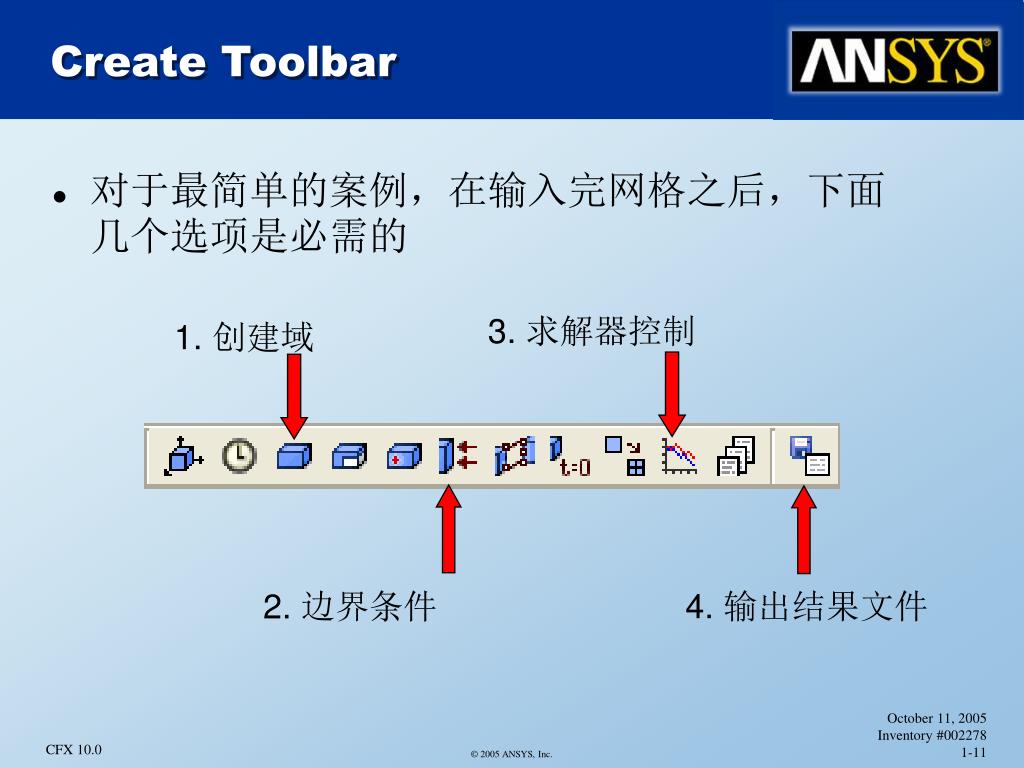

  11. Create Toolbar • 对于最简单的案例，在输入完网格之后，下面几个选项是必需的 3. 求解器控制 1. 创建域 4. 输出结果文件 2. 边界条件

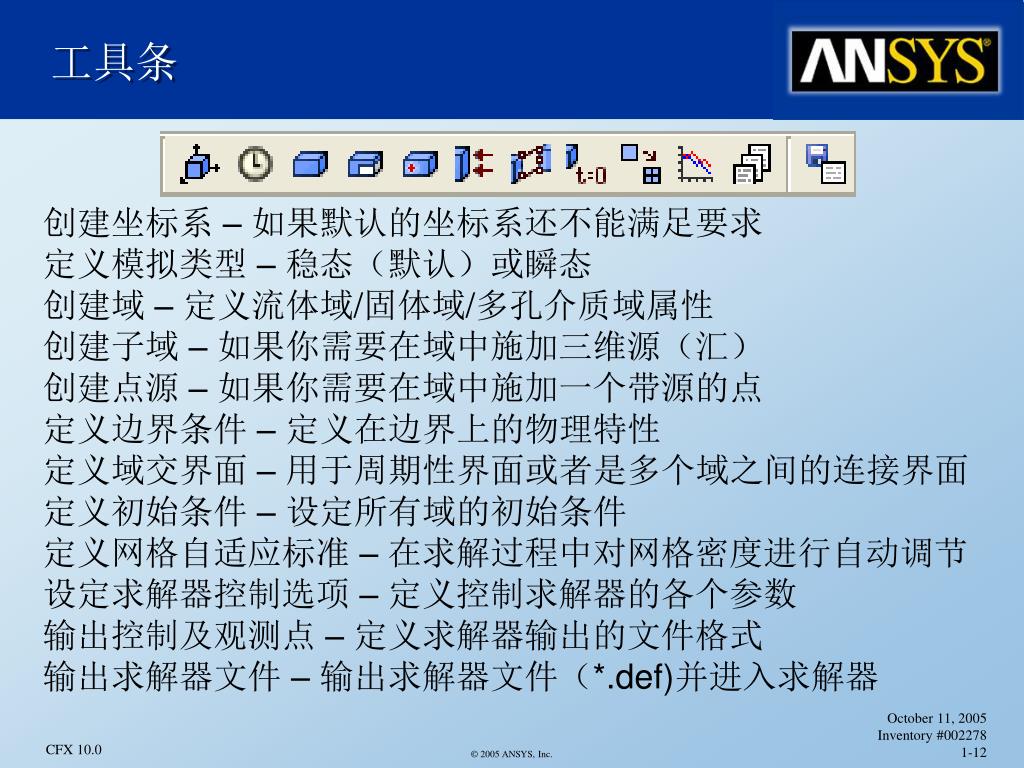

  12. 工具条 创建坐标系 – 如果默认的坐标系还不能满足要求 定义模拟类型 – 稳态（默认）或瞬态 创建域 – 定义流体域/固体域/多孔介质域属性 创建子域 – 如果你需要在域中施加三维源（汇） 创建点源 – 如果你需要在域中施加一个带源的点 定义边界条件 – 定义在边界上的物理特性 定义域交界面 – 用于周期性界面或者是多个域之间的连接界面 定义初始条件 – 设定所有域的初始条件 定义网格自适应标准 – 在求解过程中对网格密度进行自动调节 设定求解器控制选项 – 定义控制求解器的各个参数 输出控制及观测点 – 定义求解器输出的文件格式 输出求解器文件 – 输出求解器文件（*.def)并进入求解器

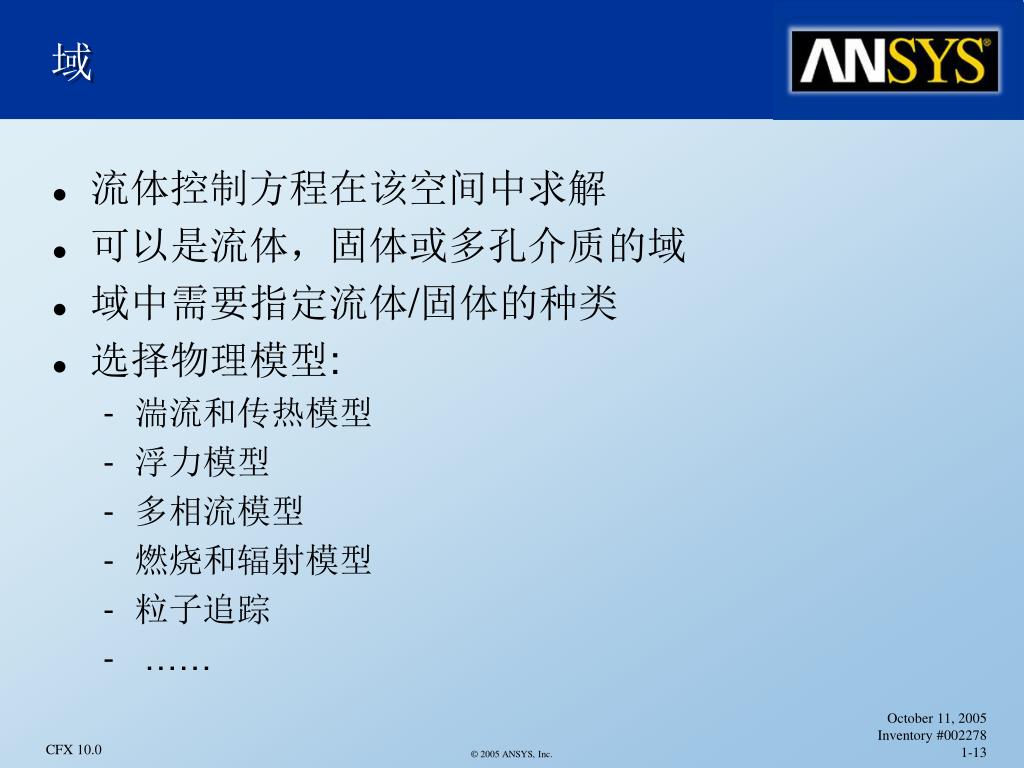

  13. 域 • 流体控制方程在该空间中求解 • 可以是流体，固体或多孔介质的域 • 域中需要指定流体/固体的种类 • 选择物理模型: • 湍流和传热模型 • 浮力模型 • 多相流模型 • 燃烧和辐射模型 • 粒子追踪 • ……

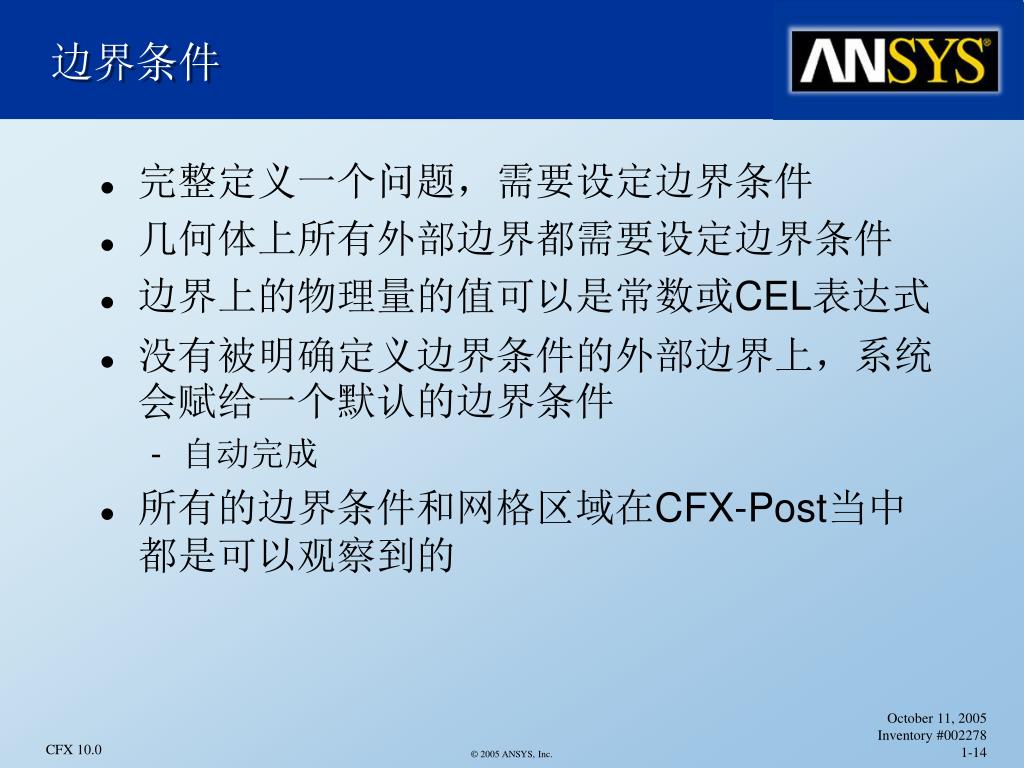

  14. 边界条件 • 完整定义一个问题，需要设定边界条件 • 几何体上所有外部边界都需要设定边界条件 • 边界上的物理量的值可以是常数或CEL表达式 • 没有被明确定义边界条件的外部边界上，系统会赋给一个默认的边界条件 • 自动完成 • 所有的边界条件和网格区域在CFX-Post当中都是可以观察到的

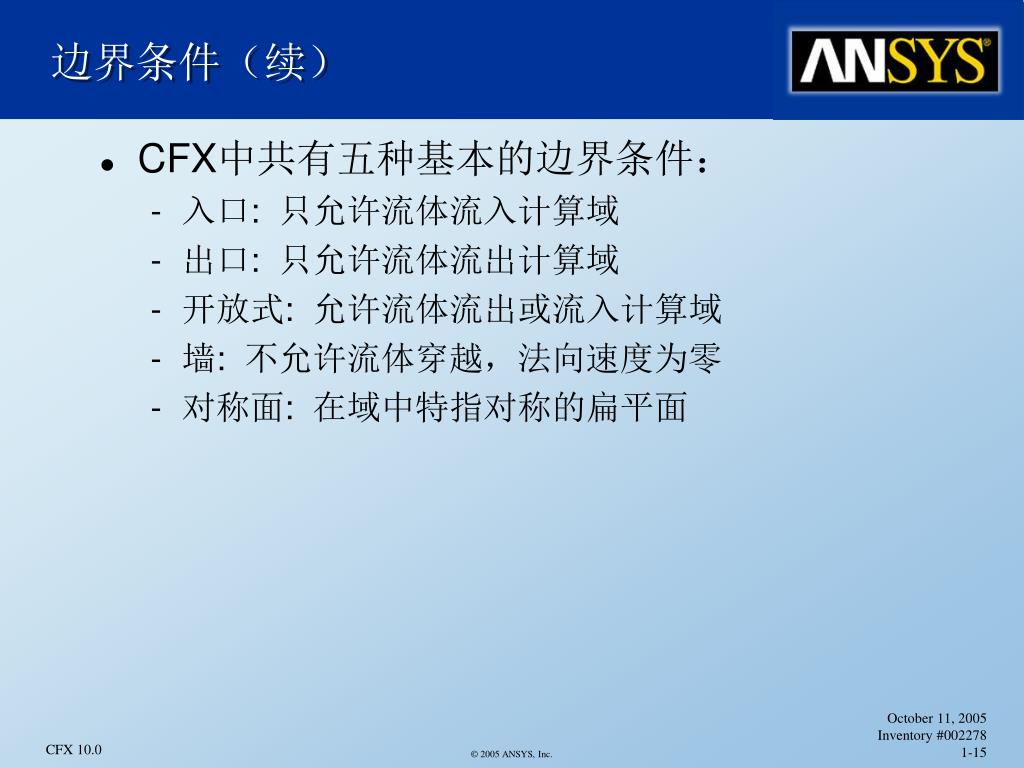

  15. 边界条件（续） • CFX中共有五种基本的边界条件： • 入口: 只允许流体流入计算域 • 出口: 只允许流体流出计算域 • 开放式: 允许流体流出或流入计算域 • 墙: 不允许流体穿越，法向速度为零 • 对称面: 在域中特指对称的扁平面

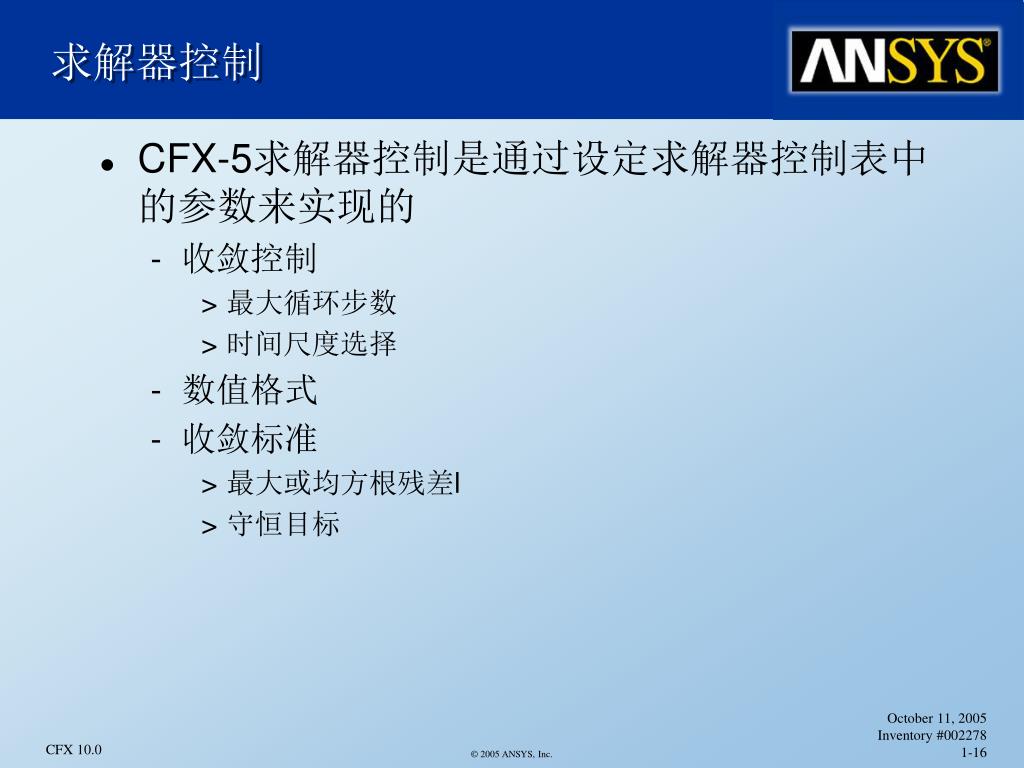

  16. 求解器控制 • CFX-5求解器控制是通过设定求解器控制表中的参数来实现的 • 收敛控制 • 最大循环步数 • 时间尺度选择 • 数值格式 • 收敛标准 • 最大或均方根残差l • 守恒目标

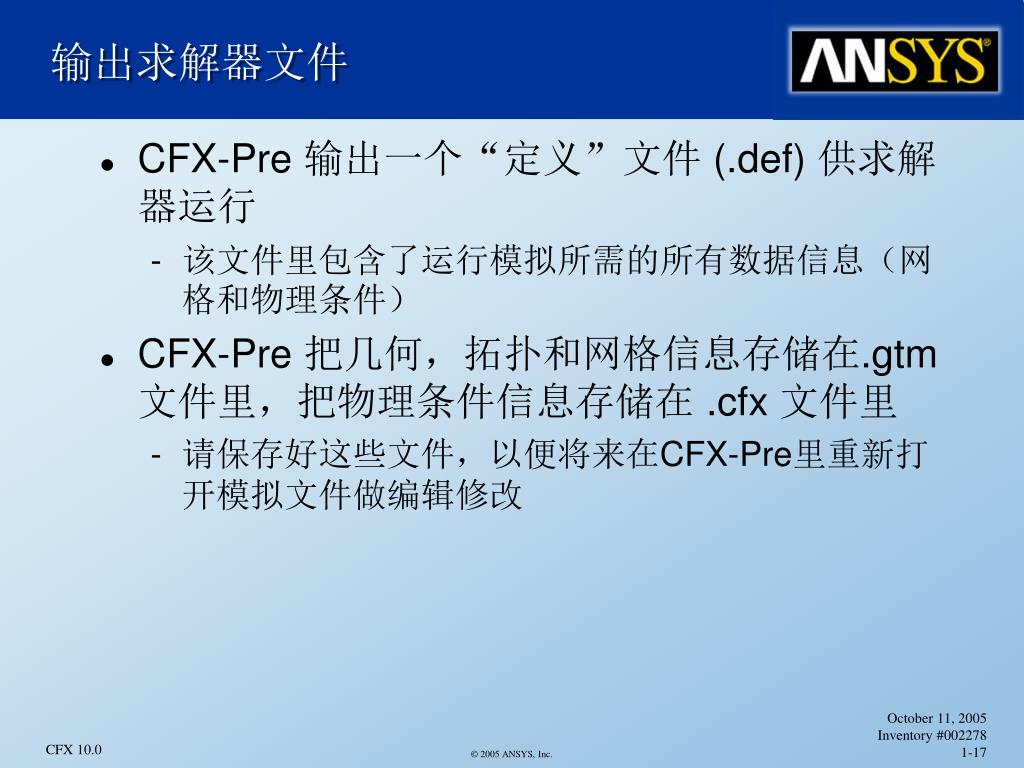

  17. 输出求解器文件 • CFX-Pre 输出一个“定义”文件 (.def) 供求解器运行 • 该文件里包含了运行模拟所需的所有数据信息（网格和物理条件） • CFX-Pre 把几何，拓扑和网格信息存储在.gtm 文件里，把物理条件信息存储在 .cfx 文件里 • 请保存好这些文件，以便将来在CFX-Pre里重新打开模拟文件做编辑修改

  18. 步骤 4: 数值求解 CFX-Solver Manager

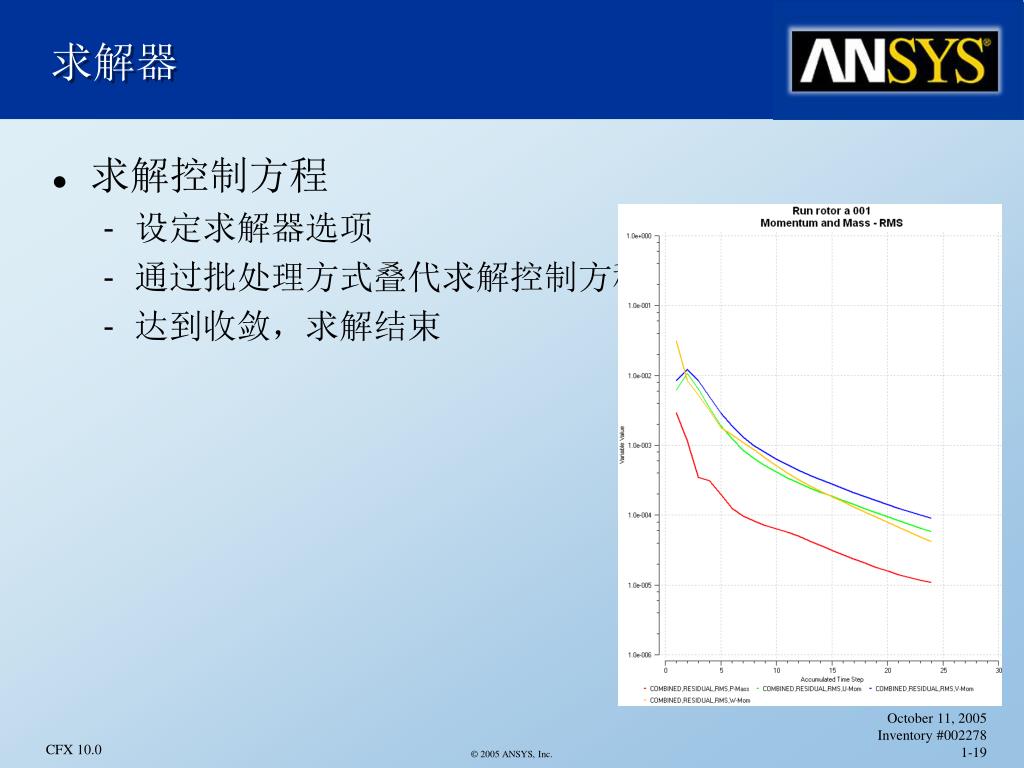

  19. 求解器 • 求解控制方程 • 设定求解器选项 • 通过批处理方式叠代求解控制方程 • 达到收敛，求解结束

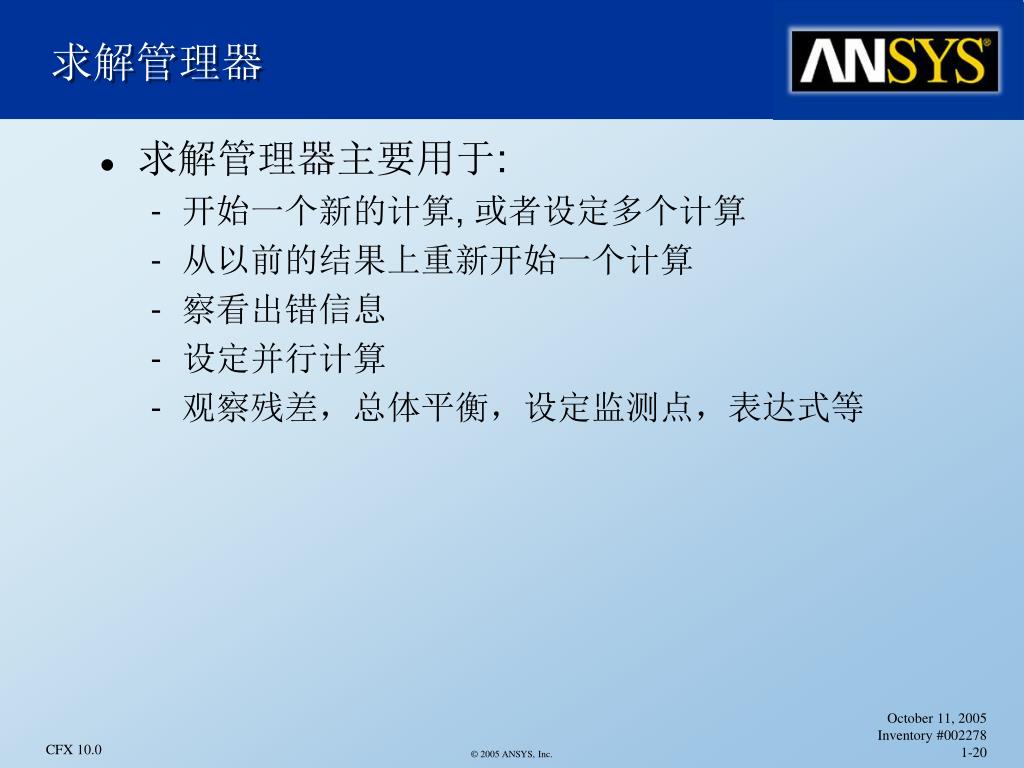

  20. 求解管理器 • 求解管理器主要用于: • 开始一个新的计算, 或者设定多个计算 • 从以前的结果上重新开始一个计算 • 察看出错信息 • 设定并行计算 • 观察残差，总体平衡，设定监测点，表达式等

  21. 步骤 5: 后处理 CFX-Post

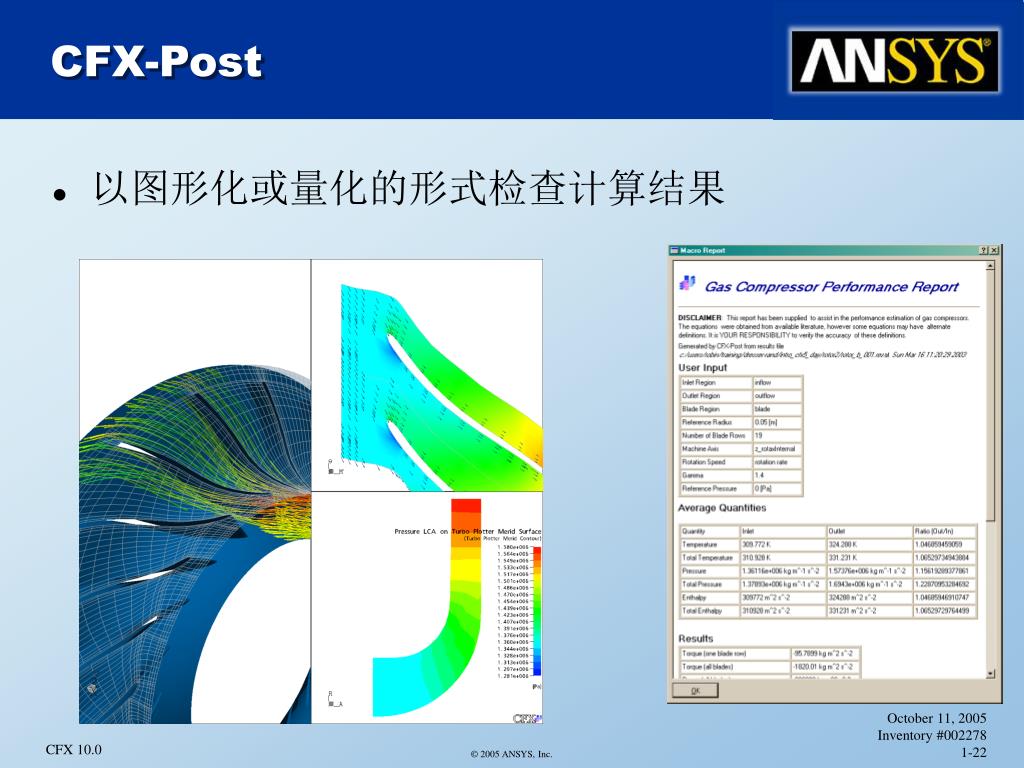

  22. CFX-Post • 以图形化或量化的形式检查计算结果

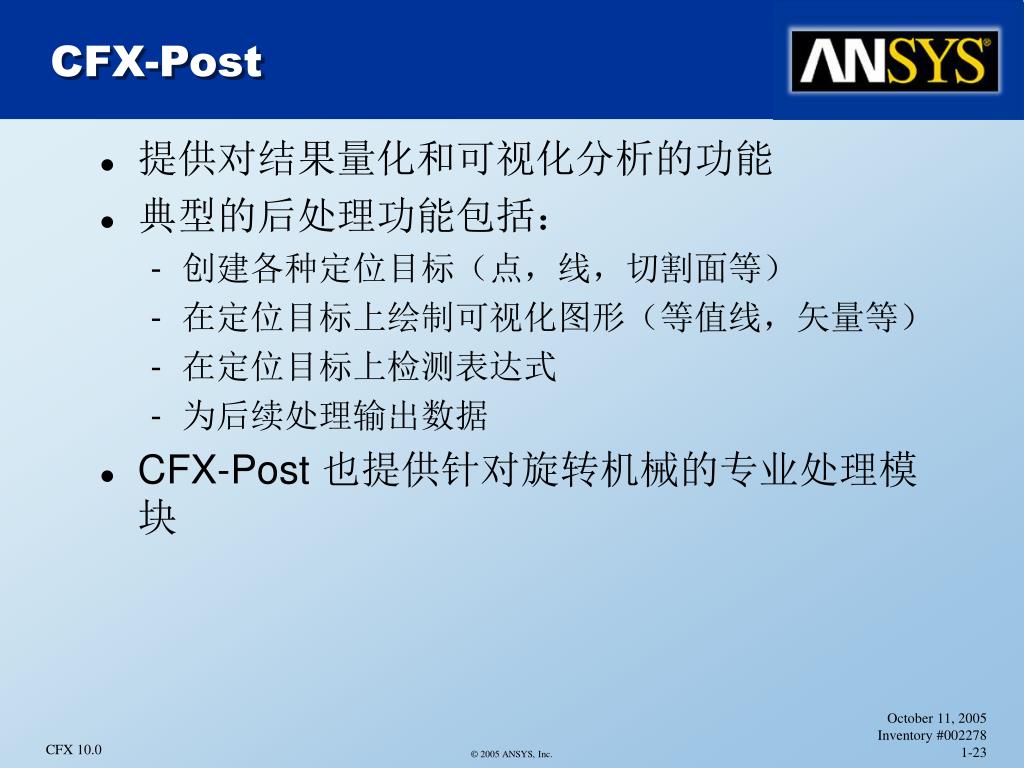

  23. CFX-Post • 提供对结果量化和可视化分析的功能 • 典型的后处理功能包括： • 创建各种定位目标（点，线，切割面等） • 在定位目标上绘制可视化图形（等值线，矢量等） • 在定位目标上检测表达式 • 为后续处理输出数据 • CFX-Post 也提供针对旋转机械的专业处理模块

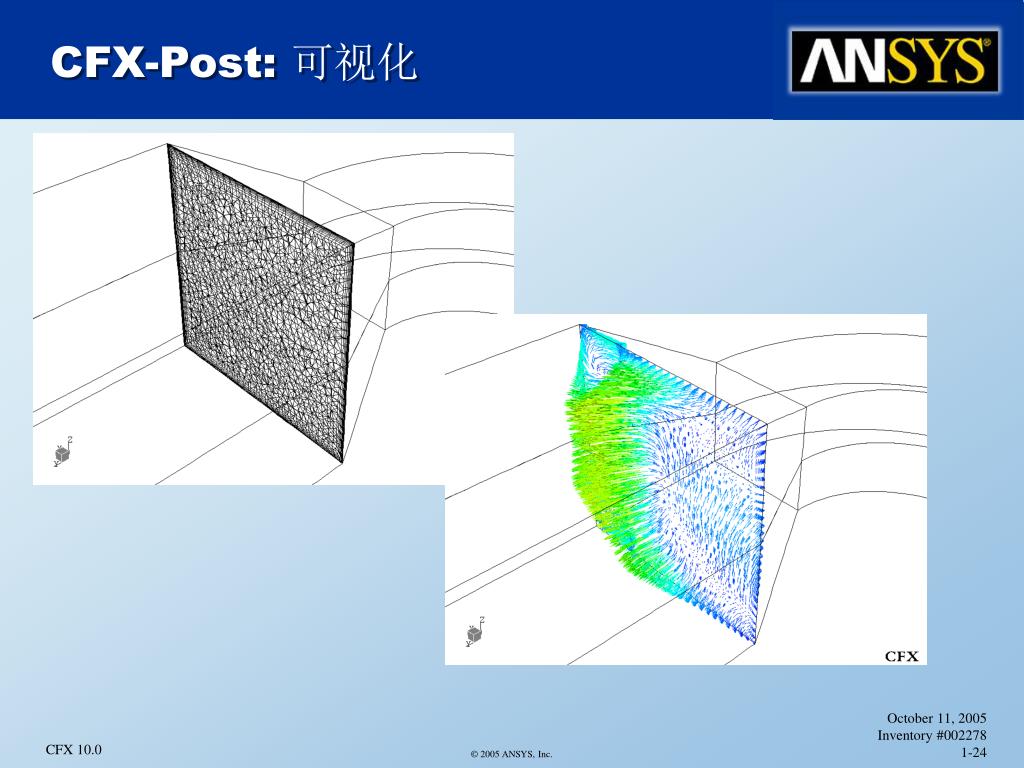

  24. CFX-Post: 可视化

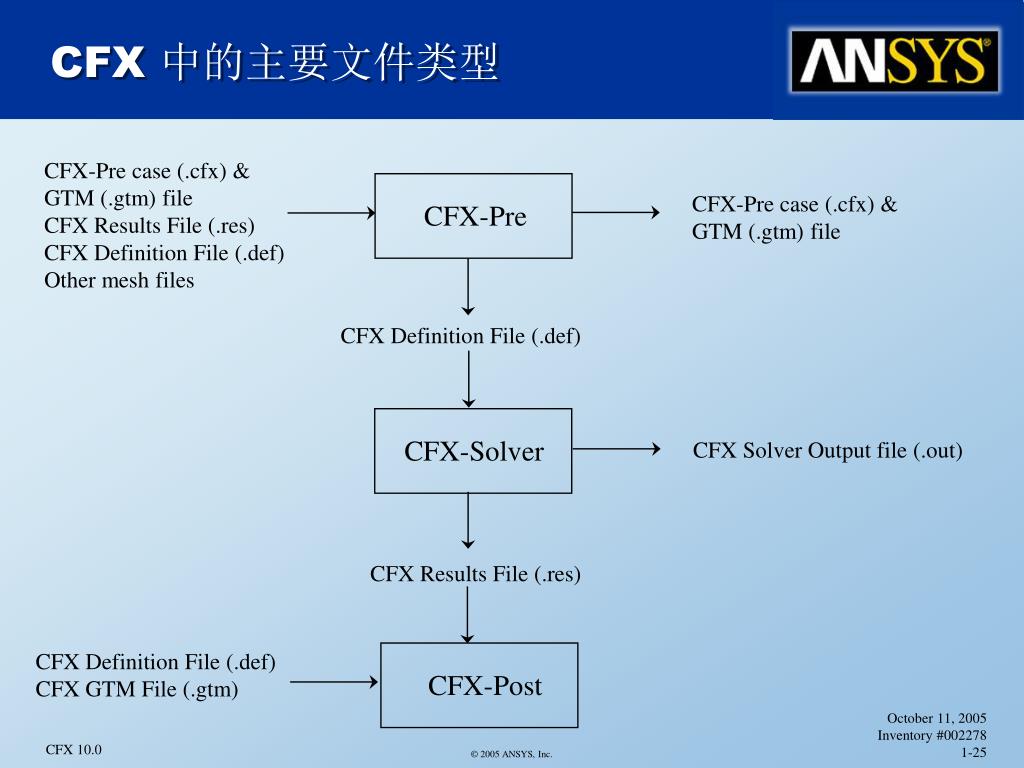

  25. CFX-Pre CFX-Solver CFX-Post CFX 中的主要文件类型 CFX-Pre case (.cfx) & GTM (.gtm) fileCFX Results File (.res)CFX Definition File (.def)Other mesh files CFX-Pre case (.cfx) & GTM (.gtm) file CFX Definition File (.def) CFX Solver Output file (.out) CFX Results File (.res) CFX Definition File (.def)CFX GTM File (.gtm)
