  1. Балансировочные клапаны

  2. План: • Основы балансирования • Балансировочные клапаны • Клапаны для статической балансировки • Клапаны для динамической балансировки • Продукты Honeywell • Клапаны для котелен • Воздухоотводчики • Автоматические перепускные клапаны

  3. Основы балансирования

  4. В чем проблема? • Неправильная диагностика проблемы • Не хватает мощности насоса • Температура теплоносителя слишком мала • Неправильное регулирование • В результате неправильной диагностики устанавливается более мощный насос , увеличивается температура «подачи», меняются настройки регулирования. • «Оптимизированная» таким образом система может начать поддерживать заданную комнатную температуру. Но… • Необходимо больше энергоресурсов • Могут появиться шумы в системе • Задержка отопления после ночного снижения температуры

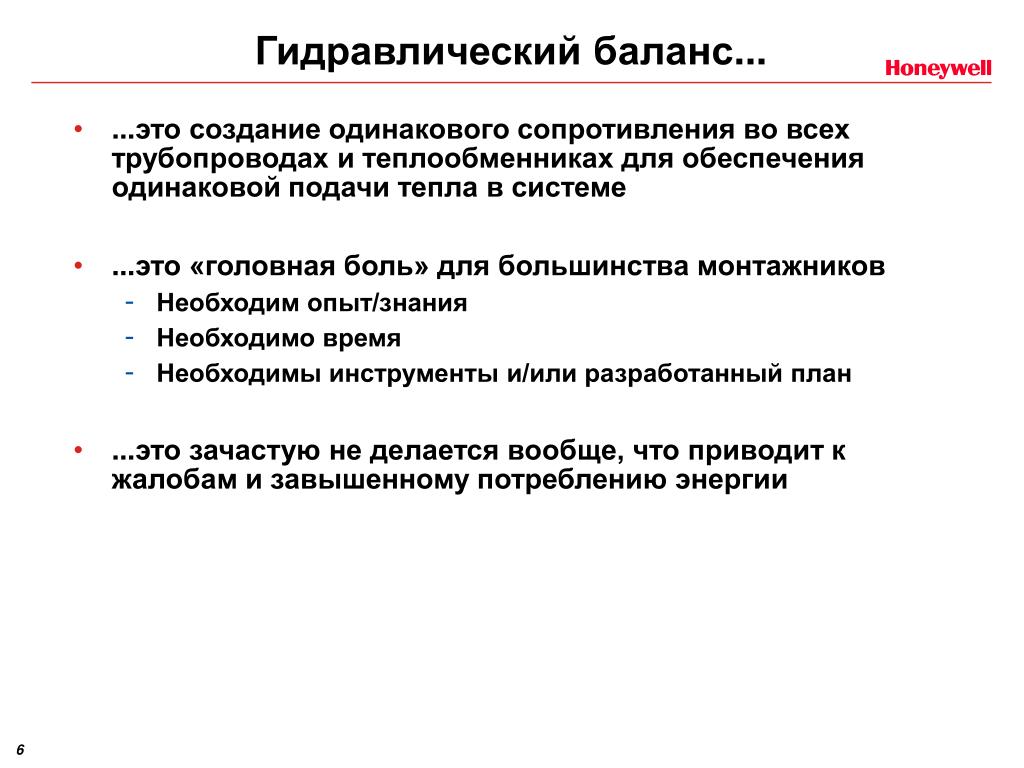

  5. Гидравлический баланс... • ...это создание одинакового сопротивления во всех трубопроводах и теплообменниках для обеспечения одинаковой подачи тепла в системе • ...это «головная боль» для большинства монтажников • Необходим опыт/знания • Необходимо время • Необходимы инструментыи/или разработанный план • ...это зачастую не делается вообще, что приводит к жалобам и завышенному потреблению энергии

  6. Основы балансирования • Дроссели устанавливаются в виде статических или динамических балансировочных клапанов • Путем открытия или закрытия клапанов сопротивление увеличивается или уменьшается • Сопротивления часть/ветвь системы + балансировочный клапан должны быть везде одинаковыми в системе • Когда сопротивления одинаковые система отбалансирована

  7. Гидравлический баланс... • ... обеспечивает необходимое подведение теплоносителя во все трубопроводы и теплообменники • ... снижает шум потока • ... обеспечивает минимально необходимый напор насоса • ... экономит энергию (5% - 15%) • ... увеличивает комфорт • ... уменьшает затраты по тех. обслуживанию • ... помогает уменьшить выбросыв атмосферу => охрана окружающей среды Каждую гидравлическую систему необходимо балансировать

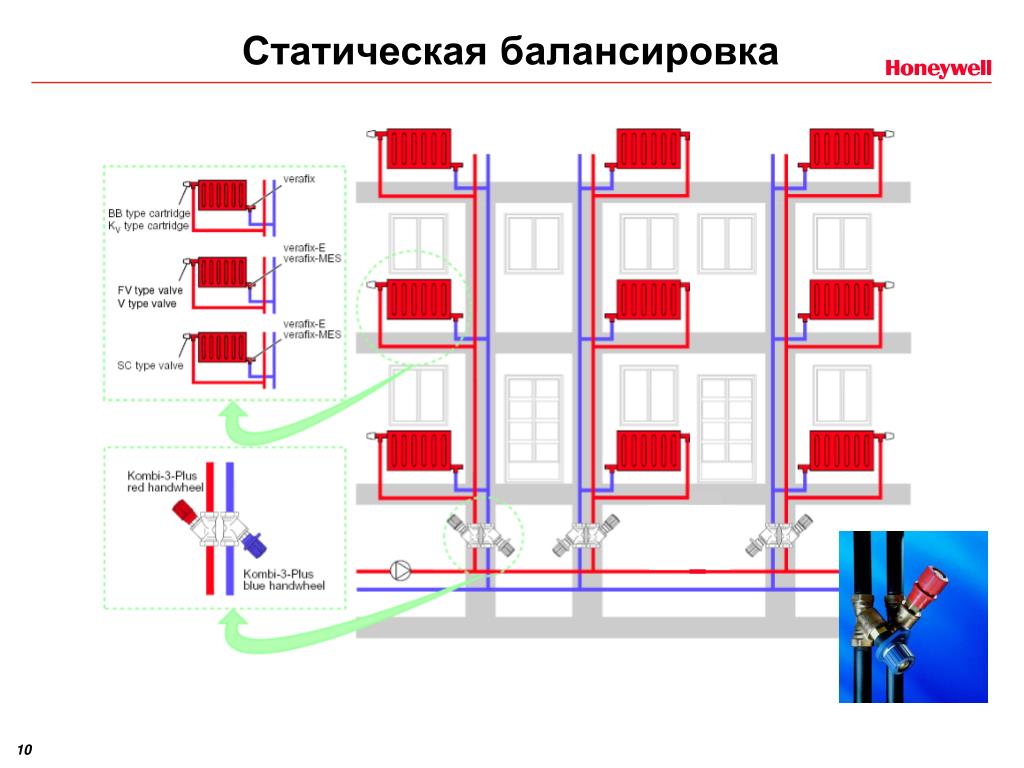

  8. Статическая балансировка

  9. Статическая балансировка

  10. Статическая балансировка • ... учитывается только одно состояние системы, обычно при полной нагрузке • ... подходит для малых 2-трубных систем или для систем с постоянным расходом, например 1-трубных систем • ... не совсем подходит для больших 2-трубных систем, так как система может разбалансироваться при частичной нагрузке • ... Требует много работы и времени для балансирования системы

  11. Динамическая балансировка

  12. Динамическая балансировка

  13. Динамическая балансировка • ... учитывает любую нагрузку системы, полную нагрузку или частичную нагрузку • ... подходит для любой 2-трубной системы, особенно для больших 2-трубных систем • ... требует только ограниченной работы по балансировке • ... защищает термостатические клапаны от лишнего дифференциального давления

  14. Продукты Honeywell

  15. Балансировочные клапаны Клапаны для статической балансировки Модифицируемые балансировочные клапаны Автоматические балансировочные клапаны V9406 Verafix- Cool V6000 Kombi-F-II V5032 Kombi-2-plus V5000, V5010 Kombi-3-plus V5015 Kombi-FC Клапаны для подающего трубопровода V5100 Stop Valve-3 VB550 Stop Ball

  16. V5000 – Kombi-3-plus КРАСНЫЙ Запорно-измерительный клапан PN16 Спецификация Материал: Корпус клапана PN16 из красной бронзы, вставка из латуни с уплотнением PTFE Размеры: DN10…DN80 Соединение: Внутренняя резьба по DIN2999 (ISO7) или наружная резьба по ISO228 Жидкость: Вода или водно-гликолевая смесь, качество согласно VDI2035 Температура: 2…130°C Давление: 16 бар Kvs 1.5…68.0 м3/ч Возможность подключения соединителя для диафрагмы Kombi-DP даже под давлением

  17. V5010 – Kombi-3-plus СИНИЙ Балансировочно-запорный клапан PN16 Спецификация Материал: Корпус клапана PN16 из красной бронзы, вставка из латуни с уплотнением PTFE Размеры: DN10…DN80 Соединение: Внутренняя резьба по DIN2999 (ISO7) или наружная резьба по ISO228 Жидкость: Вода или водно-гликолевая смесь, качество согласно VDI2035 Температура: 2…130°C Давление: 16 бар Перепад давлений: МАКС 2 бар с установленной диафрагмой Kombi-DP Kvs 2.4…71.0 м3/ч Диафрагма Kombi-DP может монтироваться на клапан даже под давлением

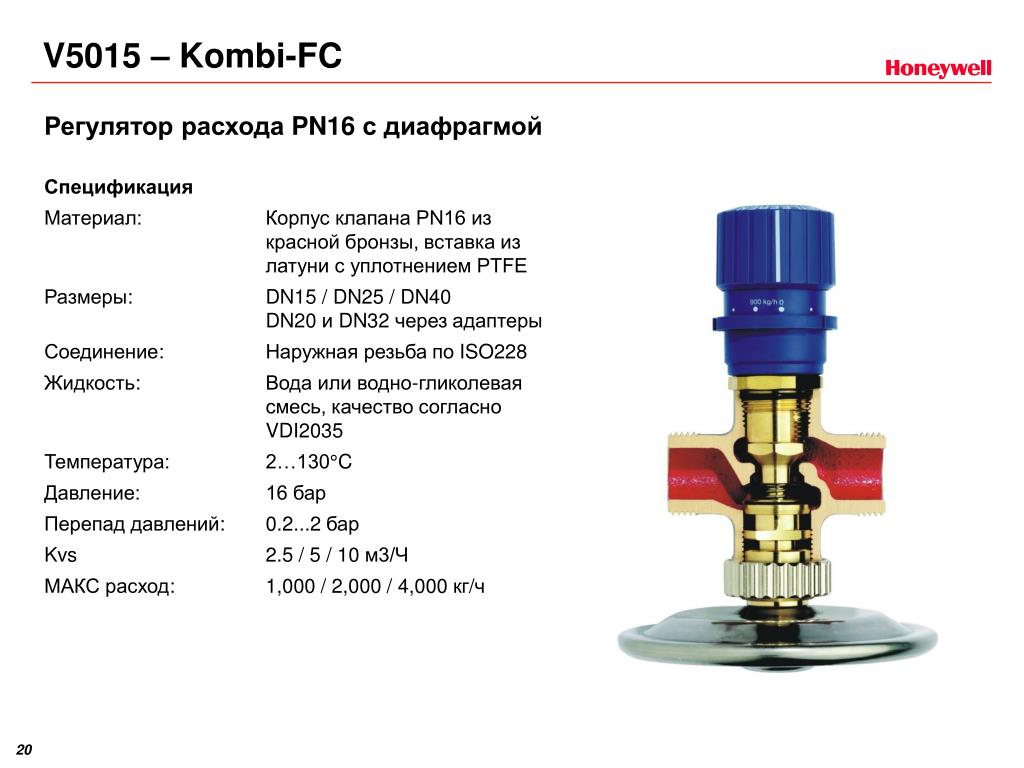

  18. V5015 – Kombi-FC Регулятор расхода PN16 с диафрагмой Спецификация Материал: Корпус клапана PN16 из красной бронзы, вставка из латуни с уплотнением PTFE Размеры: DN15 / DN25 / DN40DN20 и DN32 через адаптеры Соединение: Наружная резьба по ISO228 Жидкость: Вода или водно-гликолевая смесь, качество согласно VDI2035 Температура: 2…130°C Давление: 16 бар Перепад давлений: 0.2...2 бар Kvs 2.5 / 5 / 10 м3/Ч МАКС расход: 1,000 / 2,000 / 4,000 кг/ч

  19. V5015 – Kombi-FC

  20. V5032 – Kombi-2-plus Балансировочно-запорный клапан PN16 с измерительными ниппелями Спецификация Материал: Корпус клапана PN16 из красной бронзы, вставка из латуни с уплотнением PTFE Размеры: DN15…DN80 Соединение: Внутренняя резьба по DIN2999 (ISO7) Жидкость: Вода или водно-гликолевая смесь, качество согласно VDI2035 Температура: 2…130°C Давление: 16 бар Перепад давлений: МАКС 2 бар с установленной диафрагмой Kombi-DP Kvs 2.7…71.0 м3/ч Диафрагма Kombi-DP может монтироваться на клапан даже под давлением

  21. V5100 – Kombi-3-plus ЧЁРНЫЙ Запорный клапан PN16 Спецификация Материал: Корпус клапана PN16 из красной бронзы, вставка из латуни с уплотнением PTFE Размеры: DN10…DN40 Соединение: Внутренняя резьба по DIN2999 (ISO7) или наружная резьба по ISO228 Жидкость: Вода или водно-гликолевая смесь, качество согласно VDI2035 Температура: 2…130°C Давление: 16 бар Kvs 2.5…22.0 м3/ч Возможность подключения соединителя для диафрагмы Kombi-DP даже под давлением

  22. V6000 – Kombi-F-II / Kombi-F Фланцевый балансировочно-запорный клапан PN16 с измерительными ниппелями Спецификация Материал:Корпус клапана PN16 из чугуна, вставка из нерж. стали Размеры: DN15…DN400 Соединение: Фланцевое Жидкость : Вода или водно-гликолевая смесь, качество согласно VDI2035 Температура: -10…120°C (14…248°F) Давление: 16 бар Kvs 4.4…2389 м3/ч

  23. V9406 – Verafix-Cool Многофункциональный регулировочный клапан PN16 для фанкойлов Спецификация Материал: Корпус клапана PN16 из красной бронзы, вставка из латуни с уплотнением EPDM Размер: DN15 Соединение: Наружная резьба по ISO228 Жидкость : Вода или водно-гликолевая смесь, качество согласно VDI2035 Температура: 2…130°C Давление: 16 бар Давление закрытия: МАКС 1 бар с приводом 90N Kvs 2.5 м3/ч Функции: Управление, преднастройка, запирание, измерение, дренаж и наполнение

  24. V9406 – Verafix-Cool

  25. Функции V5100, V5000, V5010 Запирание Stop-Valve-3ЧЁРНЫЙ Kombi-3-plusКРАСНЫЙKombi-3-plusСИНИЙ

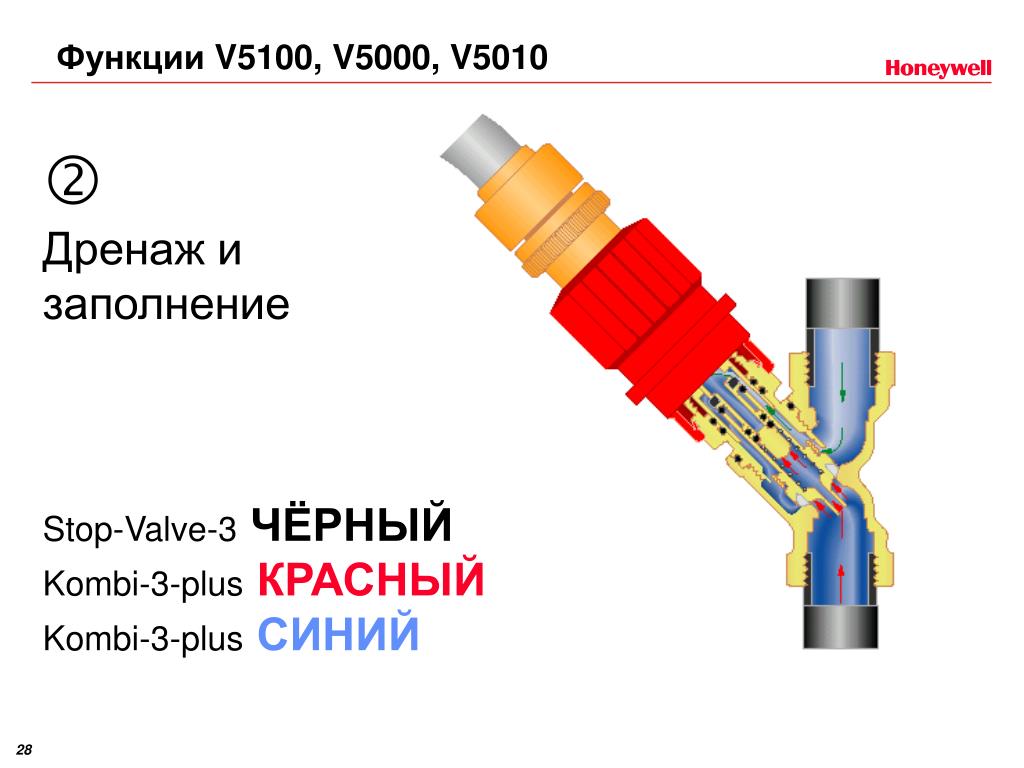

  26. Функции V5100, V5000, V5010 Дренаж и заполнение Stop-Valve-3ЧЁРНЫЙ Kombi-3-plusКРАСНЫЙKombi-3-plusСИНИЙ

  27. V5100, V5000, V5010 Дренаж и заполнение ПОДАЧА ОБРАТКА

  28. Дренаж и заполнение, показано на Stop-Valve-3 (V5100) 1. 2. 3. 4. 5. 6. V5100, V5000, V5010

  29. Kombi-3 (V5010) Преднастройка Kombi-3-plusСИНИЙ

  30. Kombi-3 (V5010) Преднастройка Преднастройка указывается в двух окнах. Пример: Kombi-3-Plus V5010, DN 15

  31. Kombi-3 (V5010) Kombi-3-СИНИЙ, DN 15 Преднастройка 1. 2. 4. 3.

  32. Kombi-3 (V5000) Измерение Kombi-3-plusКРАСНЫЙ

  33. Kombi-3 (V5000) Диаграмма расхода Kombi-3-Plus V5000 Непосредственное измерение и преднастройка

  34. Kombi-3 (V5000) Измерение 1. 2. 3. 4. Ca. 1 cm 6. 7. 8. 5. 6. 9. 10.

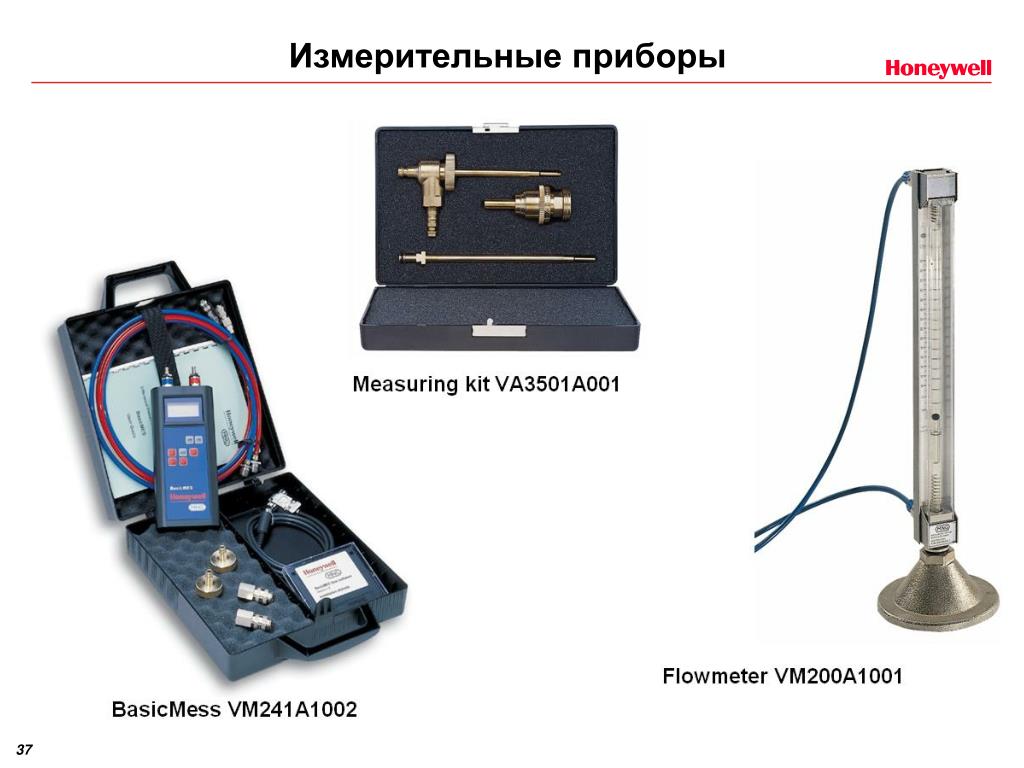

  35. Измерительные приборы

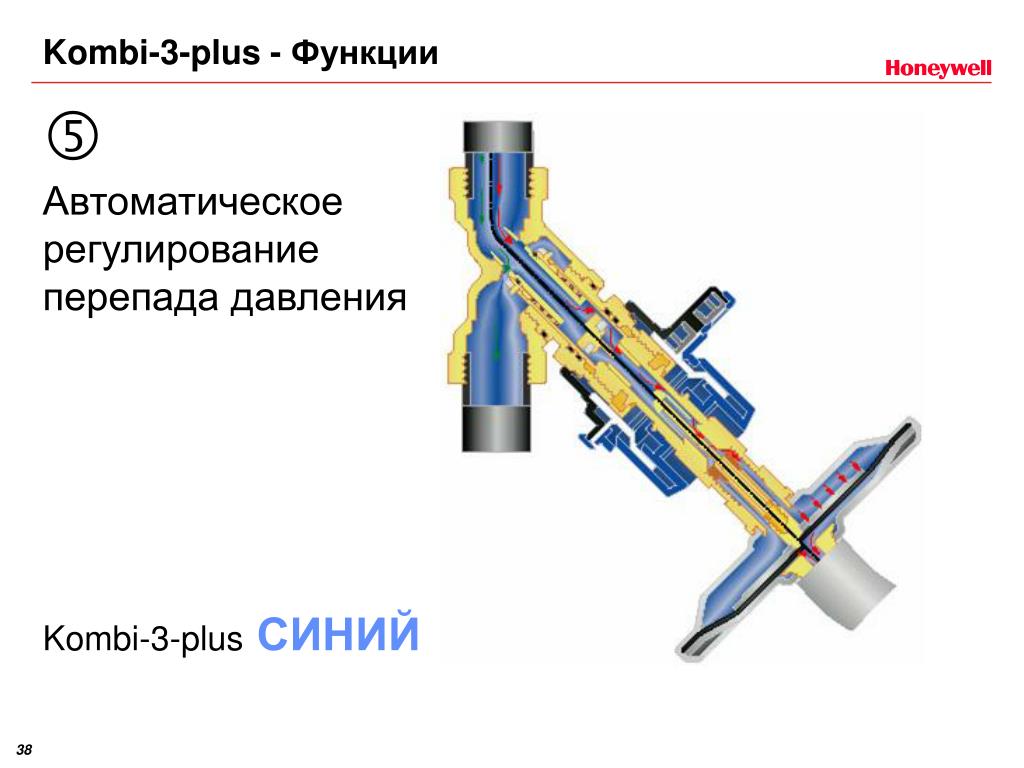

  36. Kombi-3-plus - Функции Автоматическое регулирование перепада давления Kombi-3-plusСИНИЙ

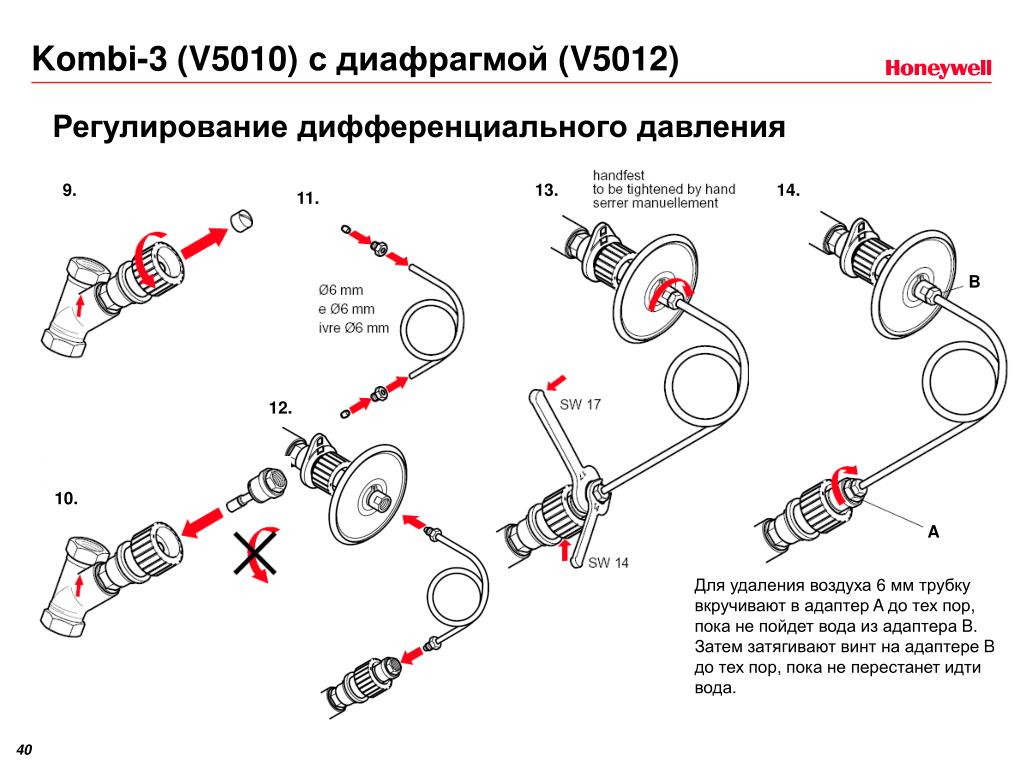

  37. 1. Kombi-3 (V5010) с диафрагмой (V5012) Регулирование дифференциального давления 3. 4. 2. 5. 7. 8. 6. 5.

  38. Kombi-3 (V5010) с диафрагмой (V5012) Регулирование дифференциального давления 9. 13. 14. 11. B 12. 10. A Для удаления воздуха 6 мм трубку вкручивают в адаптер A до тех пор, пока не пойдет вода из адаптера B. Затем затягивают винт на адаптере B до тех пор, пока не перестанет идти вода.

  39. Kombi-3 (V5010) с диафрагмой (V5012) Характеристика регулирования

  40. Kombi-3 (V5100, V5000, V5010) Регулирование дифференциального давления Основное Kombi-3-plus(КРАСНЫЙ)на подаче Kombi-3-plus (СИНИЙ)на обратке Расширенное Диафрагма Kombi-DP Kombi-3-plus(КРАСНЫЙ)на подаче Kombi-3-plus (СИНИЙ)на обратке Полное решение Диафрагма Kombi-DP Stop Valve 3 (ЧЁРНЫЙ)на подаче Kombi-3-plus (СИНИЙ)на обратке Для стандартного применения Для реконструкции Для новых зданий
