עקרונות בסיסיים של העיצוב הכרטוגרפי

1. עקרונות בסיסיים של העיצוב הכרטוגרפי יואב טל אגף ממ"ג

2. תחומי העיסוק של המצגת • הגדרת הכרטוגרפיה • ערוץ התקשורת הכרטוגרפי • למה מפות נכשלות • מטרות ומגבלות המשפיעות על העיצוב הכרטוגרפי • סוגיות בעיצוב כרטוגרפי • סוגיות של הכללה והיטלים. • "שיבושים" רווחים בכרטוגרפיה מבוססת ממ"ג.

3. הגדרת הכרטוגרפיה • תחום המשלב בין אומנות, מדע וטכנולוגיה. • לטובת הכנת מפות • באופן של הצגת נתוני שטח בצורה גראפית מוחשית. • וכל הנ"ל בצורה השימושית ביותר.

4. תקשורת המציאות הכללה ועריכה הכללה ועריכה זיהוי הסביבה הגיאוגרפית בחירה סווג פישוט סימול מפה משתמש דימוי מחשבתי או מציאות קריאה ? ניתוח פענוח שימוש

5. למה מפות נכשלותתפקיד הכרטוגרף • תפיסה גראפית –ויזואלית מוטעית , פענוח שגוי של נתוני המפה. • חוסר בכישורים מתאימים: • עיצוב/סימול/שימוש שגוי בתוכנה • דעה קדומה, אגו • הטעם שלי לעומת טעמם של אחרים.

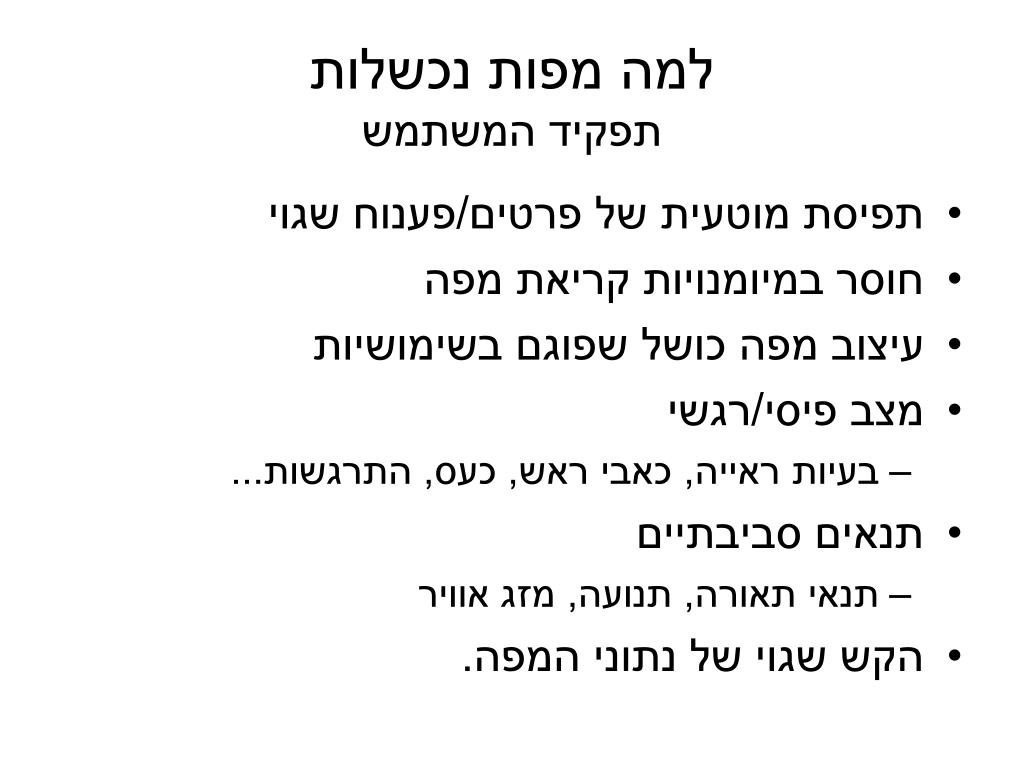

6. למה מפות נכשלותתפקיד המשתמש • תפיסת מוטעית של פרטים/פענוח שגוי • חוסר במיומנויות קריאת מפה • עיצוב מפה כושל שפוגם בשימושיות • מצב פיסי/רגשי • בעיות ראייה, כאבי ראש, כעס, התרגשות... • תנאים סביבתיים • תנאי תאורה, תנועה, מזג אוויר • הקש שגוי של נתוני המפה.

7. עיצוב כרטוגרפי תהליכים מיחשוביים מורכבים (אפשרויות בלתי מוגבלות) מפה שימושית יצירתיות ברמה גבוהה שימוש בעקרונות תקשורת חדשניים חשיבה במונחים ויזואליים יופי הוא לא תמיד המטרה העיקרית

8. מטרות הכרטוגרפיה העברת אינפורמציה מטרות המפה המחשת תוצאות ניתוח מרחבי הדגשת יחסים מרחביים סיוע בהכרת המרחב הגיאוגרפי (כולל אירועים דינאמיים) הגשמת מטרות המפה מטרות העיצוב הגדרת סמלים בעלי משמעות הבטחת תרגום נכון של המציאות הגשמת מטרות התקשורת

9. מטרות התקשורת מפה טופוגראפית מפה נושאית מידע ממוקד מגוון של נתונים ישויות שוות חשיבות הבדלי חשיבות בין ישויות אף סימן מוסכם אינו שולט יתכנו סימנים שולטים

10. גורמים המשפיעים על העיצוב מבנה המפה מטרה קהל המטרה פשוט/מורכב מציאות אותנטיות הכללה אותנטיות קנ"מ כמות המידע מגבלות טכניות איכות המידע תנאי השימוש הפיסיים גדלי הסימנים, צבעים

11. כללים לעיצוב הסימנים המוסכמים צבע איכותי צורה טקסטורה רמות צבע כמותי גודל

12. צבע במפה • הדגשת נתוני המפה באמצעות: • העצמת פרטים • הרחבת אפשרויות העיצוב • שליטה על המטרות הויזואליות • תגובות אסטטיות • מסר עקיף • אדום – סכנה, כחול מים, ירוק נופש/חופש • צבעי מסך לעומת צבעי הדפסה

13. ערכי הצבע Hue- איכותי אדום, ירוק, כתום Value- כמותי בהיר, כהה saturation- רוויה עשיר, זוהר , מבריק

14. שיקולים לבחירת הצבע • שיקולים תרבותיים ונוהגים חברתיים • גיל • שיוך תרבותי/חברתי • עירוב בין עקרונות צבע מתחומים אחרים לדוגמא תעשיית הטקסטיל . • פרשנות/חיבור משמעות. • עיוורון צבעים

15. מגבלות הראייה 12 צבעים מקסימום 8 רמות מאותו גוון

16. עיוורון צבעים • 8% מהגברים 0.5% מהנשים • העיוורון השכיח ביותר: ירוק/אדום – יש להימנע משימוש בירוק ו/או אדום נקיים • שימוש במגוון של צורות וסמלים • שימוש בבהירות וניגודיות במקום להשתמש ביותר גוונים

17. אשליה אופטית ושימוש בריטוט החזר אור הדרגתי עפ"י תאורית Chevreul ריטוט צורות אשליית ניגודיות בו - זמנית אוריינטציה של קוים יוצרת אשליית כוון

18. צורות קבועות תבנית (Pattern) • בעיקר לסימול שטחים או סימול איכותי • יש לקחת בחשבון אפקט של הקטנה/הפחתה נקודות/חצאי גוון קווים סמנים

19. מטרות ההכללה • מידול המציאות הגיאוגרפית עבור מטרה ספציפית בקנה-מידה נתון. • בחירה והמרה סלקטיבית של נתונים גיאוגרפיים לרמת פרוט המתאימה לקנה המידה הרצוי. • "תרגום" אפקטיבי של נתוני המפה למשתמש. • גורמים משפיעים: • מטרת המפה. • קנה- המידה של המפה. • יכולות/מגבלות המשתמש. • כלים וכישורים שבידי הכרטוגרף

20. סוגי השיטות להכללה "דיקוק"/הקטנה בחירה/השמטה קיבוץ הכללה עפ"י טיפוס (נקודתי) התקה/תזוזה פישוט הכללה על בסיס מיון/סווג (שטחי) הגזמה עידון

21. סוגיות של תכנון כרטוגרפי • "קריאות" • ניגודיות חזותית • מדרג חזותי • צבע • הצללות • טקסט

22. "קריאות" בחירת גודל הסימן המוסכם, צורתו וצבעו כך שיהיה קריא ממרחק סביר עבור אדם בעל ראיה אופטימאלית

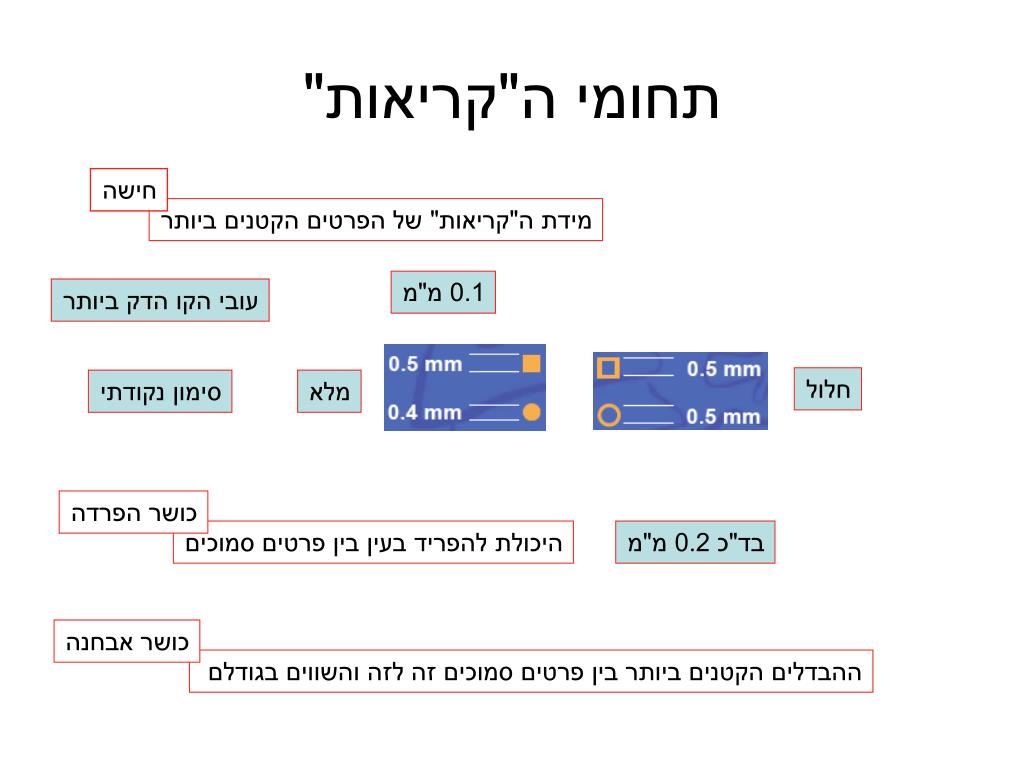

23. תחומי ה"קריאות" חישה מידת ה"קריאות" של הפרטים הקטנים ביותר 0.1 מ"מ עובי הקו הדק ביותר חלול סימון נקודתי מלא כושר הפרדה היכולת להפריד בעין בין פרטים סמוכים בד"כ 0.2 מ"מ כושר אבחנה ההבדלים הקטנים ביותר בין פרטים סמוכים זה לזה והשווים בגודלם

24. ניגודיות ויזואלית ומידרג אבחנה חשיבות יחסית

25. הכתב במפה • איכותי - צבע > סגנון > מבנה (Form) • כמותי – גודל > מבנה > ערך > צבע • סוגיות של "קריאות" • צבע הכתב לעומת צבע הרקע • באנגלית : כתב גדול (Upper Case) כתב קטן (Lower Case) • פונט פשוט ככל האפשר - פונט פשוט ככל האפשר

26. סוגיות השמת הכתב במפה קריאות

27. סוגיות השמת הכתב במפה חוסר בהירות – לא חד משמעי!

28. מספרי קווי גובה מהירות ונהירות הקריאה

29. כוון הטקסט נוחיות הקריאה במפה מוצפנת

30. איזון ויזואלי • מערך/סידור האלמנטים השונים במפה • המרכז הויזואלי. • משקל ויזואלי ( גודל, ערך, ברק, קרבה לשוליים) • נתקים h

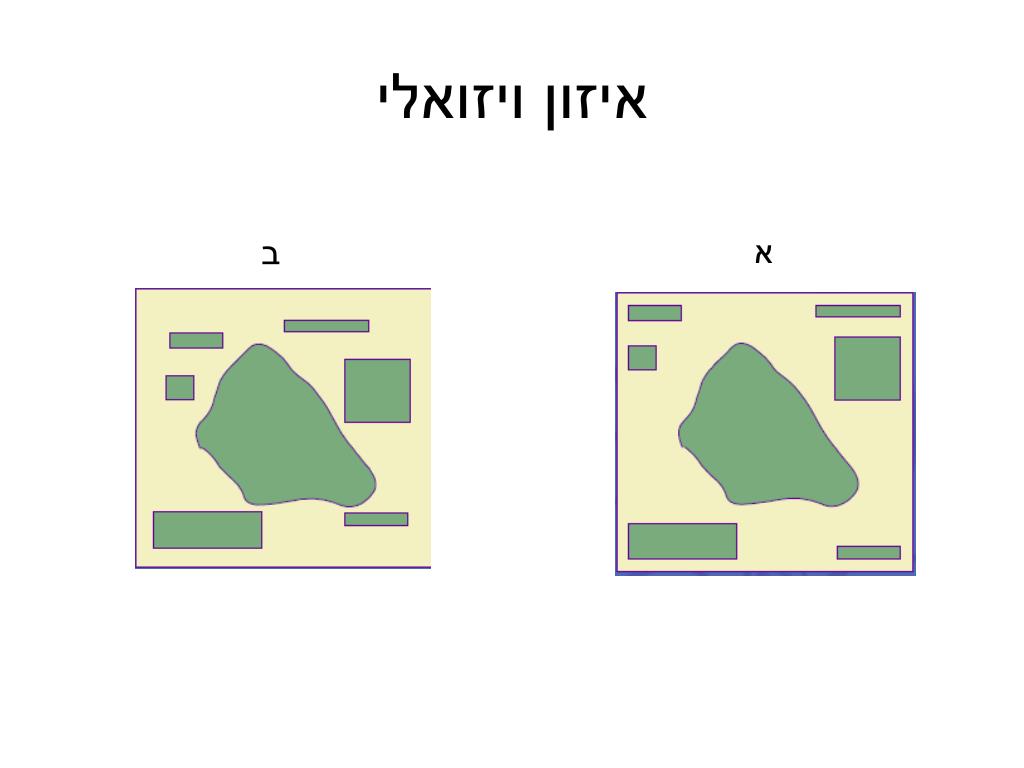

31. איזון ויזואלי א ב

32. איזון ויזואלי א ב

33. מגבלות הכרטוגרפיה מבוססת ממ"ג • התהליכים האוטומטיים אינם מושלמים ודורשים ביקורת מוקפדת. • לא כל התהליכים הכרטוגרפיים יכולים להפוך לאוטומטיים בתוכנה. • תוכנה שלא משתמשים בה נכון וללא ביקורת מספקת עשויה לתת תוצאות משובשות

34. הסיבות לשיבושים אפשריים • שימוש שכיח מידי בערכי ברירת מחדל של התוכנה • שימוש שגוי בהיטלים. • שימוש שגוי בסימבולוגיה. • מיומנות השימוש בתוכנה • מפות בעותק קשה לעומת מפות בעותק רך

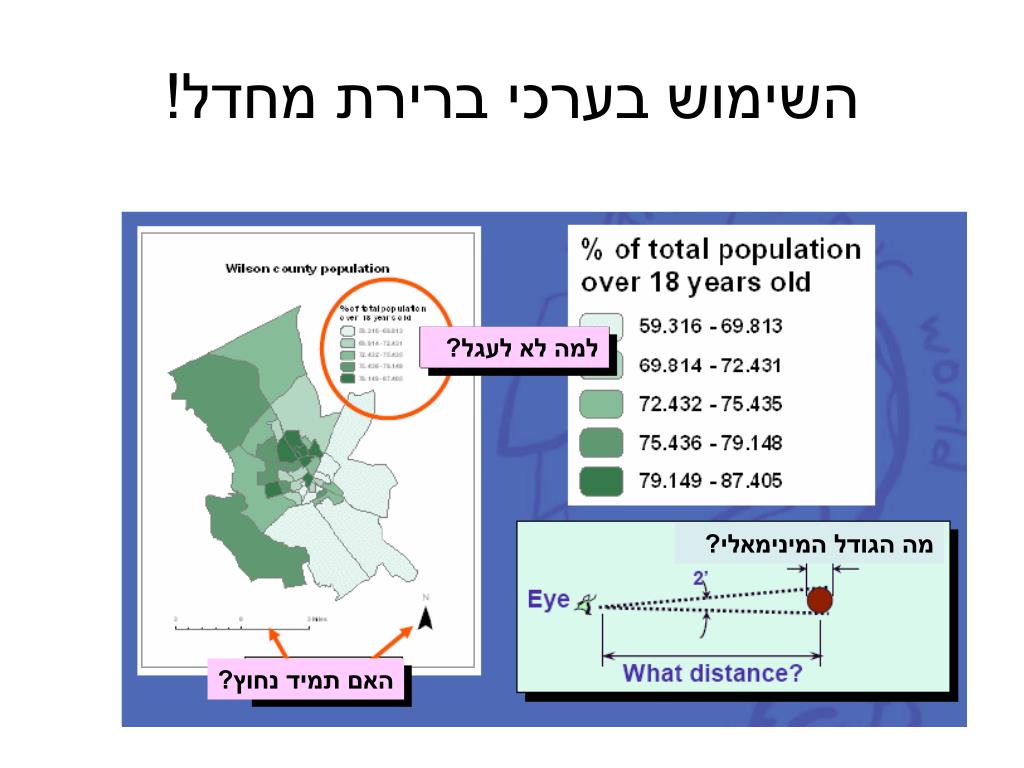

35. השימוש בערכי ברירת מחדל! למה לא לעגל? מה הגודל המינימאלי? האם תמיד נחוץ?

36. מפות בעותק רך לשימוש דיגיטלי • ביצועי מחשב המשתמש מול כרטוגרפיה – לעיתים קונפליקט • כדאי להימנע מ: • שימוש באופציות שרטוט מתקדמות • סימבולים המורכבים ממספר שכבות • סימבולים המורכבים מתמונה • כיסוי שטח המורכב מקווקוו, סימבולים משורשרים • כיסוי שטח המורכב מרסטר נקודתי • שימוש בטקסט חלול או לחילופין ממולא • שאיתות SQL מורכבות לטקסט

37. המשתמש הסופי תמיד לנגד עיניך!
