  1. 数据库高可用架构 Jacky @ Alibaba www.HelloDBA.net

  2. 问题与挑战 • 集中式数据库成为系统瓶颈 • 数据库依赖高端硬件设备 • 小型机和高端存储 • 硬件可用性要求高 • Scale up • 数据库如何线性扩展（Scale out） • 利用廉价设备搭建高可用数据库集群

  3. CAP原理 • Consistency：一致性 • Availability：可用性 • Partition tolerance：分区容错性 • 三者不可兼得 • 传统数据库（CA） • ACID  • 原子性，一致性，隔离性，持久性 • NoSQL产品（AP） • BASE • 基本可用，软状态，最终一致

  4. Hardware HA • Active/Standby • High Availability • Bad Scalability • IBM hacmp • HP serviceguard

  5. Oracle Data Guard • Primary服务，Standby只读(11g) • 异步传送方式，可能导致数据丢失 • 失败切换需要人工干预 • 廉价的容灾方案

  6. Oracle RAC 架构 • Shared Disk • Oracle Clusterware • High Availability • Scale out • Load Balance  • TAF

  7. Oracle RAC 特点 • 应用透明 • 廉价的高可用方案 • 扩展能力有限 • 共享存储的扩展能力 • 节点间通信成本 • DSS类型应用分析 • 可扩展特性 • 充分利用节点计算能力 • 降低节点间通信成本 • OLTP类型应用分析 • 高可用特性 • 应用透明切换(TAF)

  8. Oracle ASM

  9. Oracle ASM 特点 • 具备整合多个存储设备的能力，解决存储的扩展问题 • 自动负载均衡，支持RAID 10 • ASM替换裸设备 • ACFS替换OCFS • 所有的数据都可以放在ASM中 • ASM是免费的

  10. MySQL Replication • Master + Slave（单向复制） • Master + Master（双向复制） • Dual master + heartbeat (HA) • Slave可读写，比Oracle DG更灵活

  11. MySQL Cluster 架构 • Shared Nothing • High Availability • Scale out

  12. MySQL cluster 特点 • 完全分布式架构 • 高可用  • 可扩展 • 存储节点，处理节点和管理节点 • 内存存储引擎NDB • 自动数据hash分布 • 数据自动冗余，防止单点故障 • 性能不理想 • 数据同步写多节点 • 数据按照PK Hash分布 • UK需要根据PK访问两次 • Join需要将数据读取至mysqld处理

  13. 技术发展趋势 • 硬件 • Intel CPU vs IBM Power • CPU多核化 • Flash Cache / SSD • PC server RAS特性增强 • Reliability, Availability and Serviceability • 软件 • 虚拟化 • 分布式 • 云计算

  14. Oracle Exadata

  15. Oracle Exadata

  16. Oracle Exadata

  17. Oracle Exadata 特性 • 功能 • Smart Scan • Smart Flash Cache • Storage Index • Hybrid Columnar Compressed • 特点 • 廉价设备组成的BOX • RAC整合计算能力 • ASM整合存储能力 • Infiniband高速互联网络 • Flash cache作为二级Cache • 同时支持DSS和OLTP应用 • 缺点：贵

  18. 读写分离架构-MySQL复制

  19. 读写分离架构-Oracle Active Standby

  20. 读写分离架构-DB+Memcache

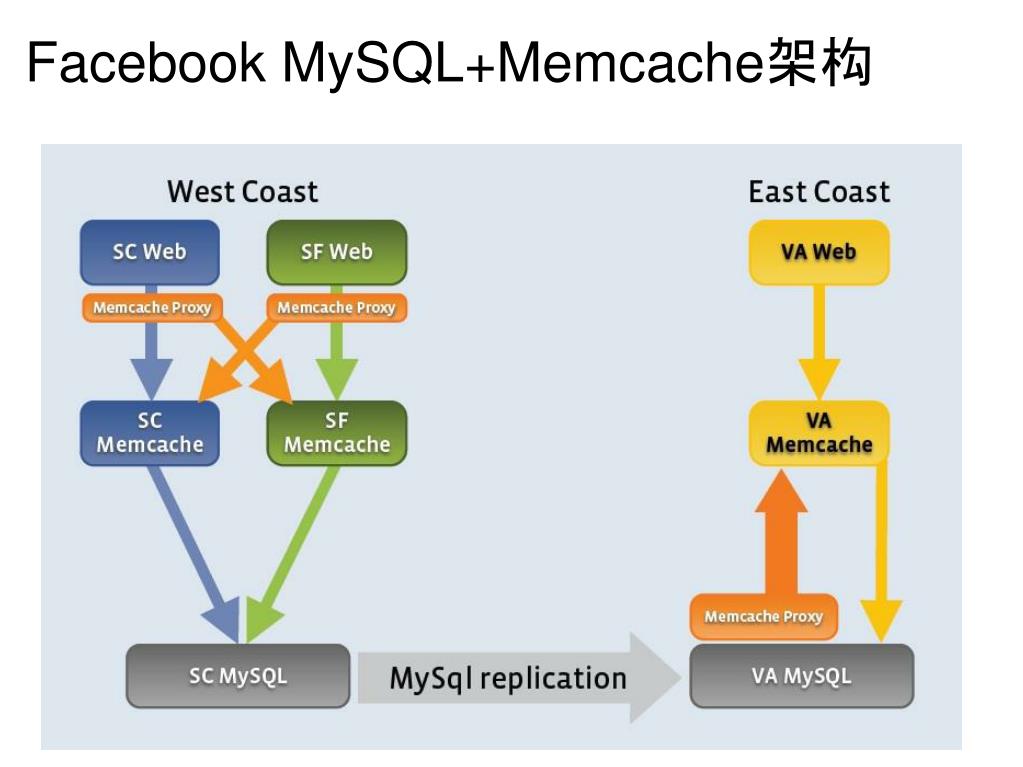

  21. Facebook MySQL+Memcache架构

  22. 读写分离架构分析 • 适合Read Intensive应用 • 数据库复制存在延迟 • 一致性的问题  • Read-your-writes consistency   • Session consistency • 数据库单机容量成为瓶颈，Sharding？ • Memcache crash = Disaster ?! • 分布式Memcached集群 • Consisitent hash

  23. Consistent hash

  24. Consistent hash

  25. Sharding架构 • BASE思想的产物 • 具备线性扩展能力 • 弱化关系型处理 • DB = KV Store • 分布式Hash算法 • Hash(key) mod n • Virtual Partition Hash

  26. Virtual Partition Hash策略 • 根据mod计算hash分布的缺陷 • 节点变化时，所有数据需要重新分布 • Virtual Partition hash策略 • 虚拟分区策略，预分区 • 物理节点包含多个虚拟分区 • 增加节点时，只需移动部分虚拟分区 • 每个节点都有备用节点 • 可根据压力状况灵活配置 • Consistent hash策略的简化

  27. Virtual Partition Hash策略

  28. Virtual Partition Hash策略

  29. 分布式数据库 • 分布式数据库Proxy • 应用透明 • Query Parse • Query Route • Results Merge • Load Balance   • 故障探测 • Failover

  30. 数据库同步技术 • 为什么需要数据库同步 • 构建多站点架构 • 数据库复制无法满足需要 • 商业产品 • Quest Shareplex • Oracle Goldengate

  31. 我们的解决方案 • 触发器方案 • 日志解析 • Oracle redo log • MySQL binlog • 数据打包传输 • 数据库，文件，图片 • 应用模型 • 并行应用模型 • 如何保持事务一致 • 我们可以做到更好 • 解析SQL • 灵活定义业务逻辑 • 提升处理能力

  32. 技术趋势 • 去I/O/E • MySQL Sharding架构 • DB + Memcached架构 • FlashCache/SSD作为DB二级Cache • MySQL Cluster • 数据同步，多站点架构 • 廉价高可用数据库集群 • Key-Value Store
