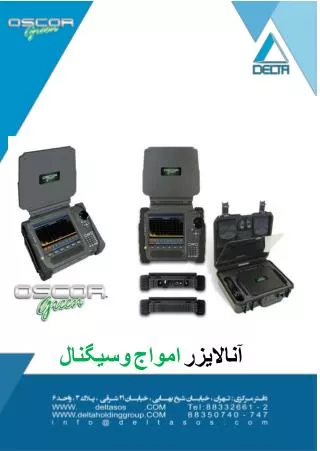

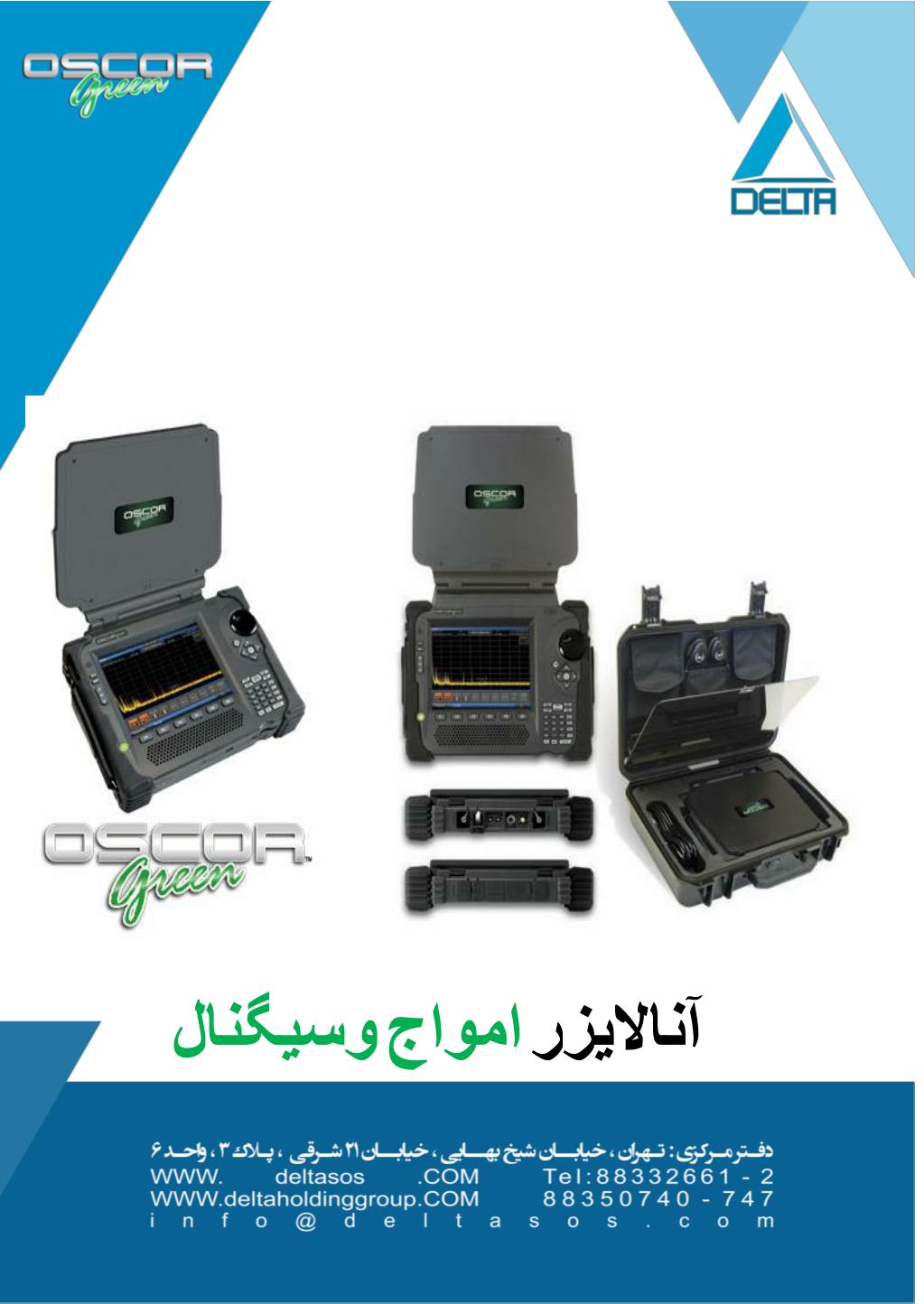

آنالایزر امواج وسیگنال

1. آنالایزرامواجوسیگنال

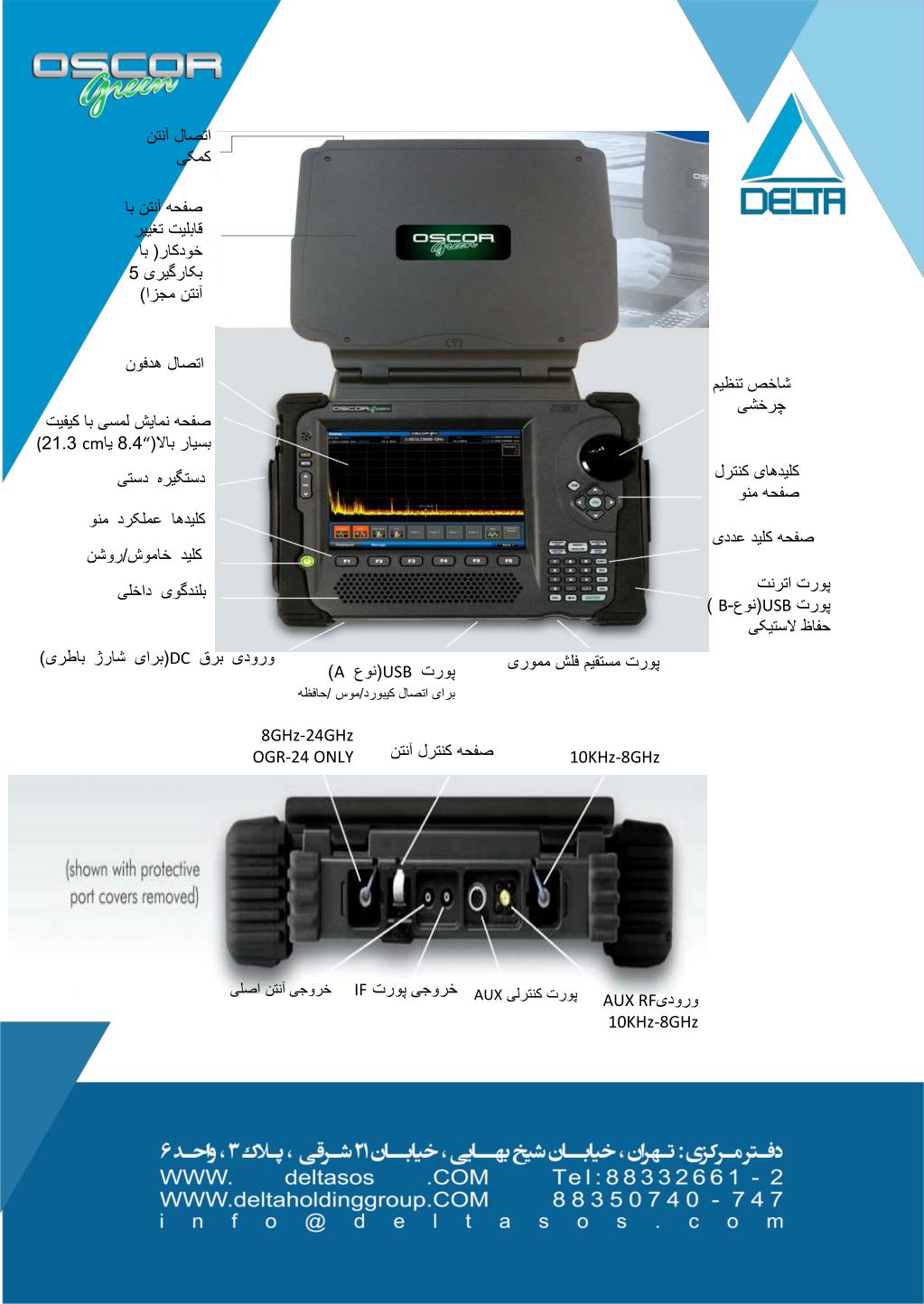

2. اتصال آنتن کمکی صفحه آنتن با قابلیت تغییر خودکار( با بکارگیری 5 آنتن مجزا) اتصال هدفون شاخص تنظیم چرخشی صفحه نمایش لمسی با کیفیت بسیار بالا(“8.4 یاcm 21.3( دستگیرهدستی کلیدهای کنترل صفحه منو کلیدهاعملکردمنو صفحه کلید عددی کلیدخاموش/روشن بلندگویداخلی پورت اترنت پورت USB(نوع- B) حفاظ لاستیکی ورودیبرقDC(برایشارژباطری) پورتUSB(نوعA) برای اتصال کیبورد/موس /حافظه پورت مستقیم فلش مموری 8GHz-24GHz OGR-24 ONLY صفحه کنترل آنتن 10KHz-8GHz خروجی پورت IF خروجی آنتن اصلی پورت کنترلی AUX ورودی AUX RF 10KHz-8GHz

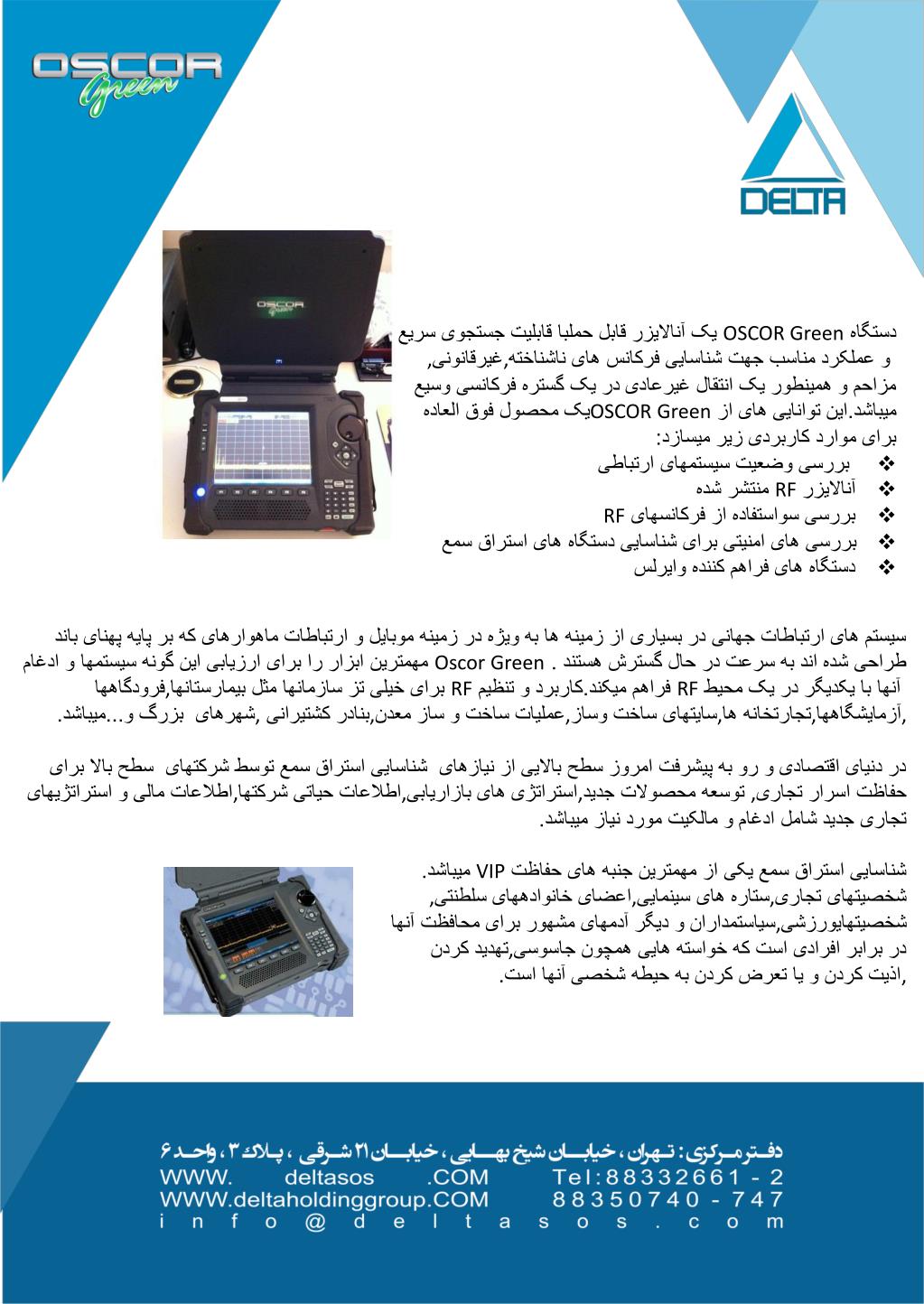

3. دستگاه OSCOR Green یک آنالایزر قابل حملبا قابلیت جستجوی سریع • و عملکرد مناسب جهت شناسایی فرکانس های ناشناخته,غیرقانونی, • مزاحم و همینطور یک انتقال غیرعادی در یک گستره فرکانسی وسیع • میباشد.این توانایی های از OSCOR Greenیک محصول فوق العاده • برای موارد کاربردی زیر میسازد: • بررسی وضعیت سیستمهای ارتباطی • آنالایزر RF منتشر شده • بررسی سواستفاده از فرکانسهای RF • بررسی های امنیتی برای شناسایی دستگاه های استراق سمع • دستگاه های فراهم کننده وایرلس سیستم های ارتباطات جهانی در بسیاری از زمینه ها به ویژه در زمینه موبایل و ارتباطات ماهوارهای که بر پایه پهنای باند طراحی شده اند به سرعت در حال گسترش هستند . Oscor Green مهمترین ابزار را برای ارزیابی این گونه سیستمها و ادغام آنها با یکدیگر در یک محیط RF فراهم میکند.کاربرد و تنظیم RF برای خیلی تز سازمانها مثل بیمارستانها,فرودگاهها ,آزمایشگاهها,تجارتخانه ها,سایتهای ساخت وساز,عملیات ساخت و ساز معدن,بنادر کشتیرانی ,شهرهای بزرگ و...میباشد. در دنیای اقتصادی و رو به پیشرفت امروز سطح بالایی از نیازهای شناسایی استراق سمع توسط شرکتهای سطح بالا برای حفاظت اسرار تجاری, توسعه محصولات جدید,استراتژی های بازاریابی,اطلاعات حیاتی شرکتها,اطلاعات مالی و استراتژیهای تجاری جدید شامل ادغام و مالکیت مورد نیاز میباشد. شناسایی استراق سمع یکی از مهمترین جنبه های حفاظت VIP میباشد. شخصیتهای تجاری,ستاره های سینمایی,اعضای خانوادههای سلطنتی, شخصیتهایورزشی,سیاستمداران و دیگر آدمهای مشهور برای محافظت آنها در برابر افرادی است که خواسته هایی همچون جاسوسی,تهدید کردن ,اذیت کردن و یا تعرض کردن به حیطه شخصی آنها است.

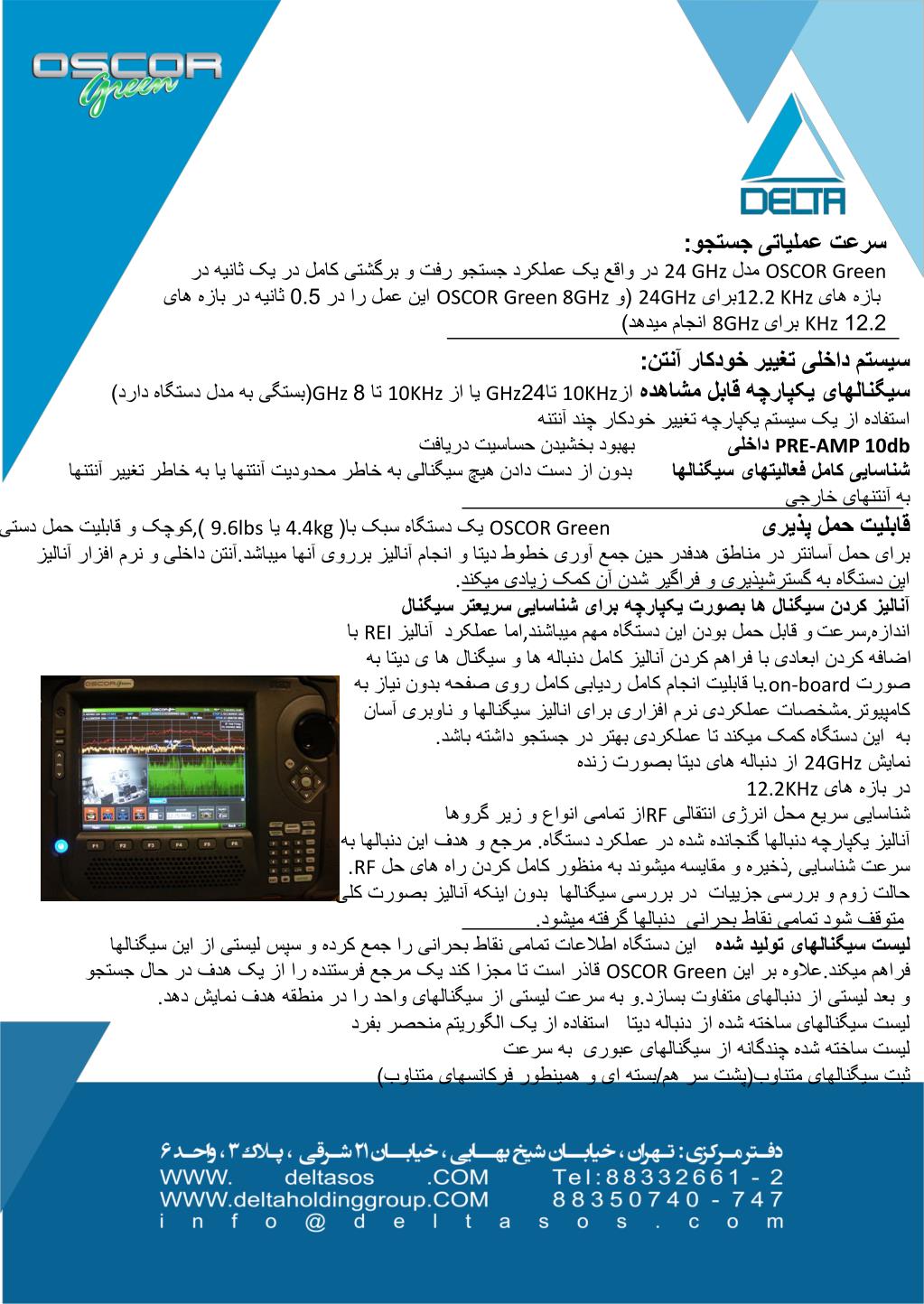

4. سرعت عملیاتی جستجو: OSCOR Green مدل24 GHz در واقع یک عملکرد جستجو رفت و برگشتی کامل در یک ثانیه در بازه های12.2 KHz برای 24GHz (و OSCOR Green 8GHz این عمل را در 0.5 ثانیه در بازه های 12.2 KHz برای8GHz انجام میدهد) سیستم داخلی تغییر خودکار آنتن: سیگنالهای یکپارچه قابل مشاهده از10KHz تا24GHz یا از10KHz تا 8GHz (بستگی به مدل دستگاه دارد) استفاده از یک سیستم یکپارچه تغییر خودکار چند آنتنه PRE-AMP 10db داخلی بهبود بخشیدن حساسیت دریافت شناسایی کامل فعالیتهای سیگنالها بدون از دست دادن هیچ سیگنالی به خاطر محدودیت آنتنها یا به خاطر تغییر آنتنها به آنتنهای خارجی قابلیت حمل پذیری OSCOR Green یک دستگاه سبک با(4.4kg یا 9.6lbs ),کوچک و قابلیت حمل دستی برای حمل آسانتر در مناطق هدفدر حین جمع آوری خطوط دیتا و انجام آنالیز برروی آنها میباشد.آنتن داخلی و نرم افزار آنالیز این دستگاه به گسترشپذیری و فراگیر شدن آن کمک زیادی میکند. آنالیز کردن سیگنال ها بصورت یکپارچه برای شناسایی سریعتر سیگنال اندازه,سرعتو قابل حمل بودن این دستگاه مهم میباشند,اما عملکرد آنالیز REI با اضافه کردن ابعادی با فراهم کردن آنالیز کامل دنباله ها و سیگنال ها ی دیتا به صورت on-board.با قابلیت انجام کامل ردیابی کامل روی صفحه بدون نیاز به کامپیوتر.مشخصات عملکردی نرم افزاری برای انالیز سیگنالها و ناوبری آسان به این دستگاه کمک میکند تا عملکردی بهتر در جستجو داشته باشد. نمایش 24GHz از دنباله های دیتا بصورت زنده در بازه های 12.2KHz شناسایی سریع محل انرژی انتقالی RFاز تمامی انواع و زیر گروها آنالیز یکپارچه دنبالها گنجانده شده در عملکرد دستگاه. مرجع و هدف این دنبالها به سرعت شناسایی ,ذخیرهو مقایسه میشوند به منظور کامل کردن راه های حل RF. حالت زوم و بررسی جزییات در بررسی سیگنالها بدون اینکه آنالیز بصورت کلی متوقف شود تمامی نقاط بحرانی دنبالها گرفته میشود. لیست سیگنالهای تولید شده این دستگاه اطلاعات تمامی نقاط بحرانی را جمع کرده و سپس لیستی از این سیگنالها فراهم میکند.علاوه بر این OSCOR Green قاذر است تا مجزا کند یک مرجع فرستنده را از یک هدف در حال جستجو و بعد لیستی از دنبالهای متفاوت بسازد.و به سرعت لیستی از سیگنالهای واحد را در منطقه هدف نمایش دهد. لیست سیگنالهای ساخته شده از دنباله دیتا استفاده از یک الگوریتم منحصر بفرد لیست ساخته شده چندگانه از سیگنالهای عبوری به سرعت ثبت سیگنالهای متناوب(پشت سر هم/بسته ای و همینطور فرکانسهای متناوب)

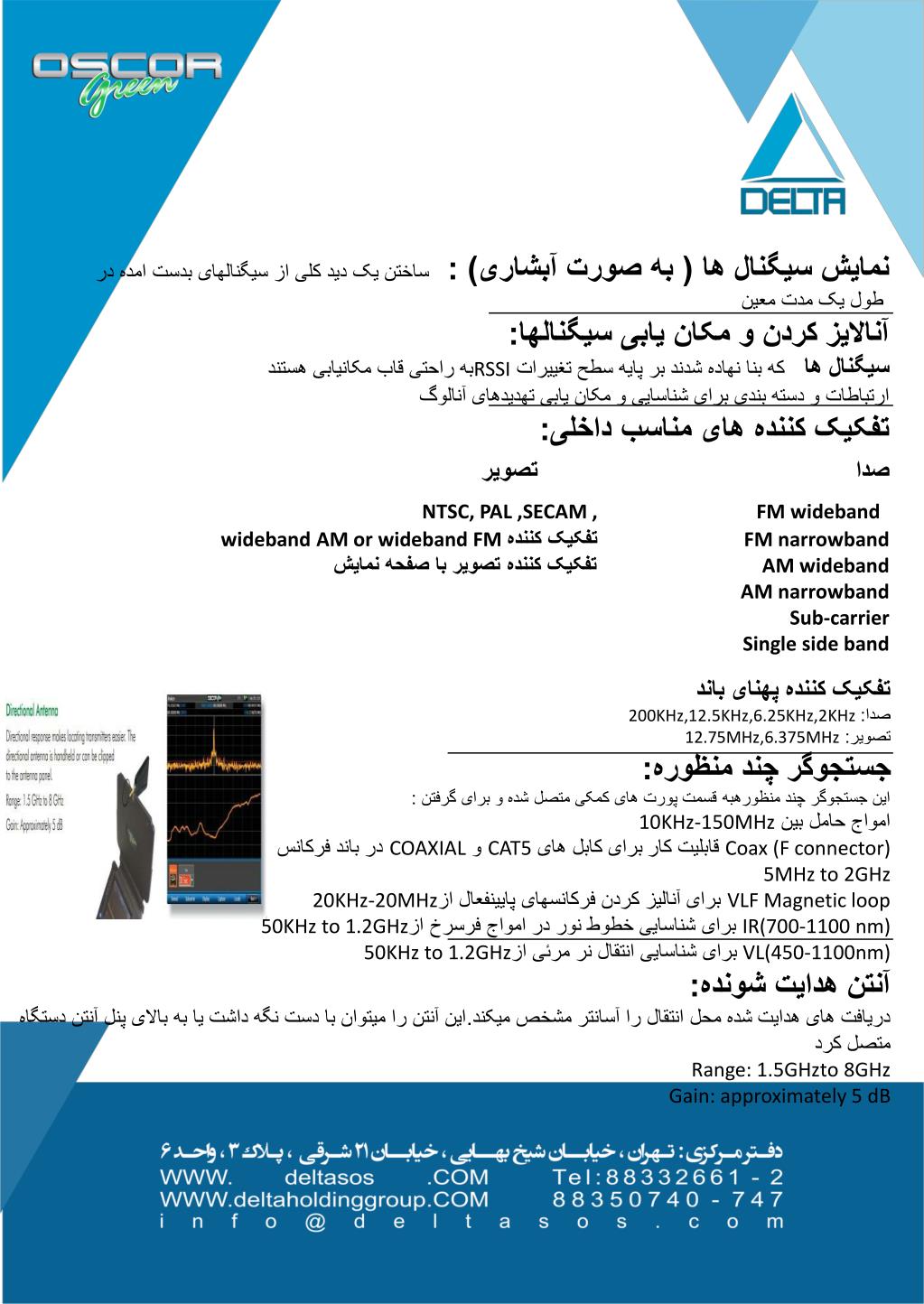

5. نمایش سیگنال ها ( به صورت آبشاری) : ساختن یک دید کلی از سیگنالهای بدست امده در طول یک مدت معین آنالایز کردن و مکان یابی سیگنالها: سیگنال ها که بنا نهاده شدند بر پایه سطح تغییرات RSSIبه راحتی قاب مکانیابی هستند ارتباطات و دسته بندی برای شناسایی و مکان یابی تهدیدهای آنالوگ تفکیک کننده های مناسب داخلی: صداتصویر FM widebandNTSC, PAL ,SECAM , FM narrowband تفکیک کنندهwideband AM or wideband FM AM wideband تفکیک کننده تصویر با صفحه نمایش AM narrowband Sub-carrier Single side band تفکیک کننده پهنای باند صدا:200KHz,12.5KHz,6.25KHz,2KHz تصویر: 12.75MHz,6.375MHz جستجوگر چند منظوره: این جستجوگر چند منظورهبه قسمت پورت های کمکی متصل شده و برای گرفتن : امواج حامل بین 10KHz-150MHz Coax (F connector)قابلیت کاربرای کابل های CAT5 و COAXIAL در باند فرکانس 5MHz to 2GHz VLF Magnetic loop برای آنالیز کردن فرکانسهای پایینفعال از20KHz-20MHz IR(700-1100 nm)برای شناسایی خطوط نور در امواج فرسرخ از50KHz to 1.2GHz VL(450-1100nm) برای شناسایی انتقال نر مرئی از 50KHz to 1.2GHz آنتن هدایت شونده: دریافت های هدایت شده محل انتقال را آسانتر مشخص میکند.این آنتن را میتوان با دست نگه داشت یا به بالای پنل آنتن دستگاه متصل کرد Range: 1.5GHzto 8GHz Gain: approximately 5 dB

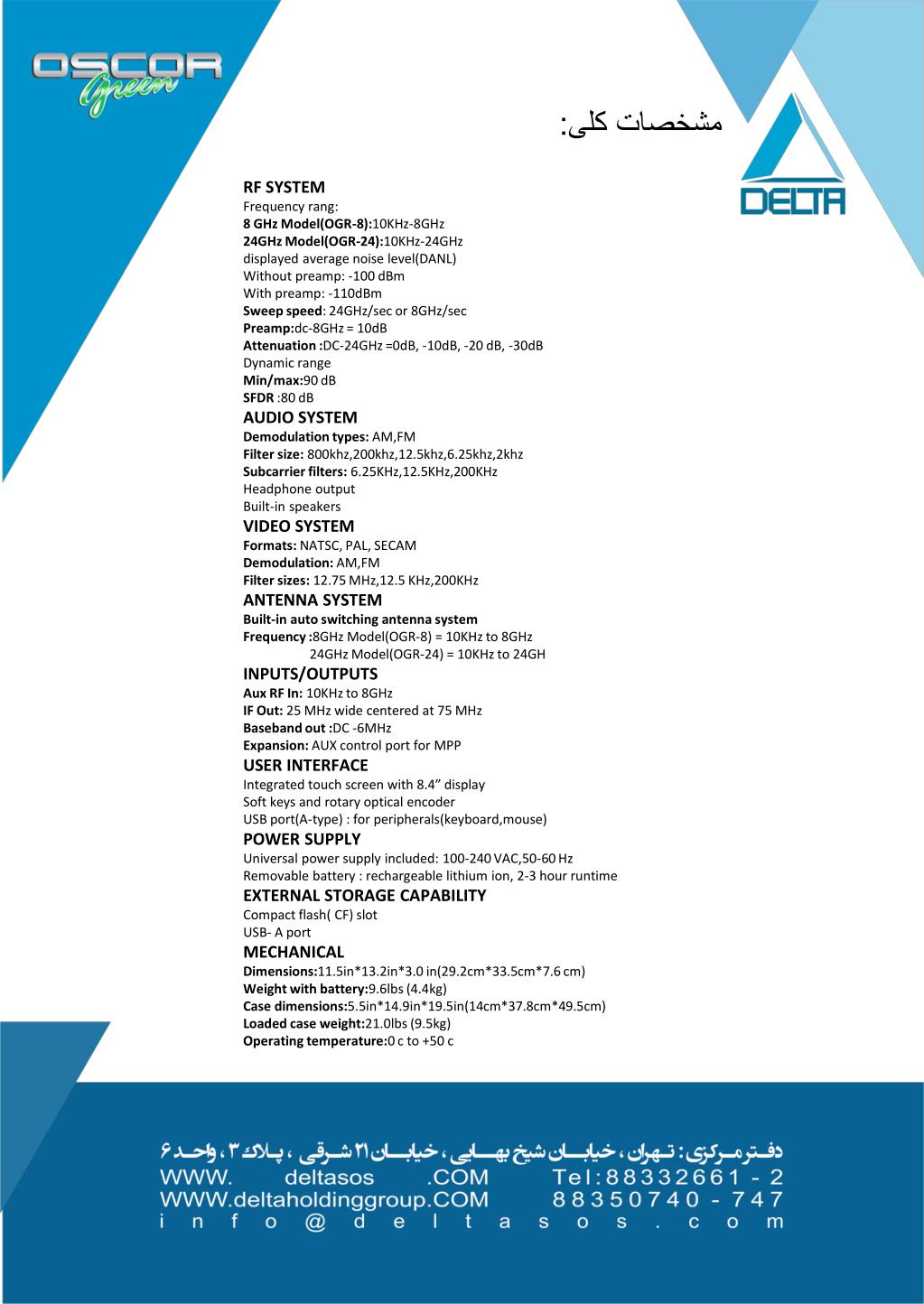

6. مشخصات کلی: RF SYSTEM Frequency rang: 8 GHz Model(OGR-8):10KHz-8GHz 24GHz Model(OGR-24):10KHz-24GHz displayed average noise level(DANL) Without preamp: -100 dBm With preamp: -110dBm Sweep speed: 24GHz/sec or 8GHz/sec Preamp:dc-8GHz = 10dB Attenuation :DC-24GHz =0dB, -10dB, -20 dB, -30dB Dynamic range Min/max:90 dB SFDR :80 dB AUDIO SYSTEM Demodulation types: AM,FM Filter size: 800khz,200khz,12.5khz,6.25khz,2khz Subcarrier filters: 6.25KHz,12.5KHz,200KHz Headphone output Built-in speakers VIDEO SYSTEM Formats: NATSC, PAL, SECAM Demodulation: AM,FM Filter sizes: 12.75 MHz,12.5 KHz,200KHz ANTENNA SYSTEM Built-in auto switching antenna system Frequency :8GHz Model(OGR-8) = 10KHz to 8GHz 24GHz Model(OGR-24) = 10KHz to 24GH INPUTS/OUTPUTS Aux RF In: 10KHz to 8GHz IF Out: 25 MHz wide centered at 75 MHz Baseband out :DC -6MHz Expansion: AUX control port for MPP USER INTERFACE Integrated touch screen with 8.4” display Soft keys and rotary optical encoder USB port(A-type) : for peripherals(keyboard,mouse) POWER SUPPLY Universal power supply included: 100-240 VAC,50-60 Hz Removable battery : rechargeable lithium ion, 2-3 hour runtime EXTERNAL STORAGE CAPABILITY Compact flash( CF) slot USB- A port MECHANICAL Dimensions:11.5in*13.2in*3.0 in(29.2cm*33.5cm*7.6 cm) Weight with battery:9.6lbs (4.4kg) Case dimensions:5.5in*14.9in*19.5in(14cm*37.8cm*49.5cm) Loaded case weight:21.0lbs (9.5kg) Operating temperature:0 c to +50 c
