  1. Esempio: DiagrammaMomento – Curvatura / Dominio M-N diunasezionedi C.A – Rettangolaresul Excel / StatoLimite Ultimo DiS Ing. Konstantinos G. Megalooikonomou

  2. Analisidiunasezione in una data situazionedigeometria e dellecaratteristichedimateriali :

  3. L’equilibriodelleforze: flessione / pressoflessione M=T*z=C*z C+T+N=0 M=…

  4. La compatibilitadelledeformazioni: ε=y*φ In c.a. unaaltraipotesièl’assenzadiscorrimentotraarmatura e calcestruzzocherisulta al fattodiconsiderarechel’armatura e ilcalzestruzzohanno la stessadeformazioneallastessaaltezzadal’asseneutro. y IpotesidiBernouli φ

  5. Materiali: Calzestruzzo - Acciaio Leggi costitutive del Cls e dell’Acciaio Cls [Hognestad] acciaιo 2%° 3.5%°

  6. Esempio: x=[εc / (εc – εt)]*h Calcestruzzo: C25, Acciaio: S400, εc = 0.0035,εt[-]: (a) -0.02 (b) -0.008 (c) -0.003 (d) -0.002 (e) -0.001 (f) 0 (g) 0.0005 (h) 0.001 (i) 0.002

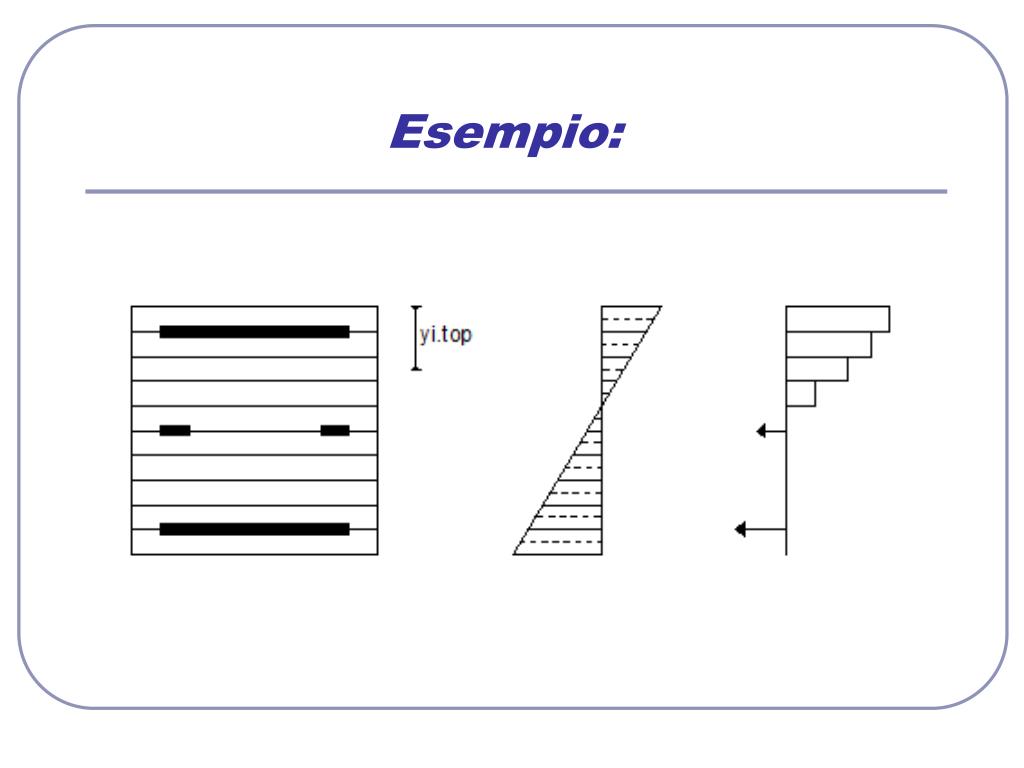

  7. Esempio:

  8. Esempio:

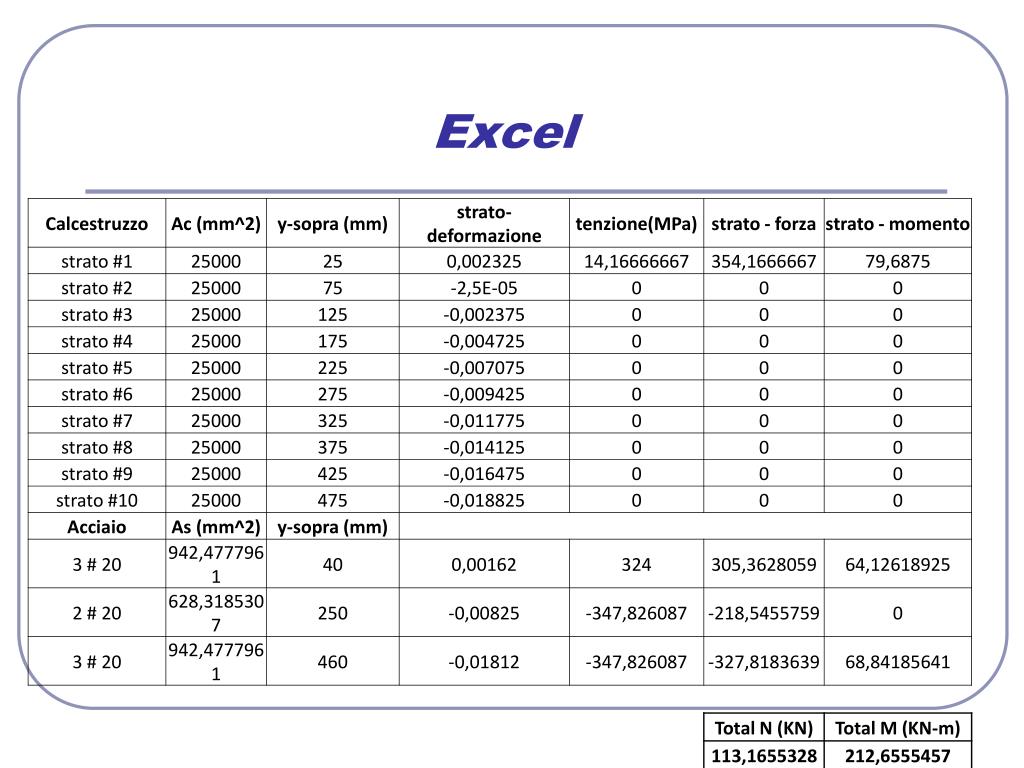

  9. Excel

  10. M&N 1/e

  11. M-φ EI

  12. ….altrimenti…
