复习上一次课的内容

第四章 拉深. 复习上一次课的内容. 各种拉深模的典型结构。. 第四章 拉深. 第五节拉深模工作部分设计. 一 凸、凹模的圆角半径. 1. 凹模圆角半径的确定 首次（包括只有一次）拉深凹模圆角半径可按表 (4-13) 选取 . 以后各次拉深凹模圆角半径应逐渐减小，一般按式 (4-20) 确定 . 以上计算所得凹模圆角半径一般应符合 rA≥2 ｔ的要求。. 第四章 拉深. 第五节拉深模工作部分设计. 一 凸、凹模的圆角半径. 2. 凸模圆角半径的确定. 首次拉深可取按表 (4-13) 选取. 中间各拉深工序凸模圆角半径可按式 (4-21) 确定.

aida
Download Presentation

复习上一次课的内容

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

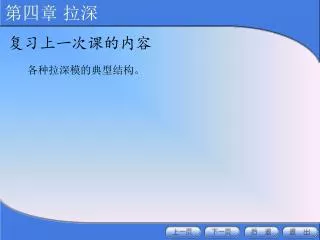

  1. 第四章 拉深 复习上一次课的内容 各种拉深模的典型结构。

  2. 第四章 拉深 第五节拉深模工作部分设计 一 凸、凹模的圆角半径 1.凹模圆角半径的确定 首次（包括只有一次）拉深凹模圆角半径可按表(4-13)选取. 以后各次拉深凹模圆角半径应逐渐减小，一般按式(4-20)确定. 以上计算所得凹模圆角半径一般应符合rA≥2ｔ的要求。

  3. 第四章 拉深 第五节拉深模工作部分设计 一 凸、凹模的圆角半径 2.凸模圆角半径的确定 首次拉深可取按表(4-13)选取. 中间各拉深工序凸模圆角半径可按式(4-21)确定. 最后一次拉深凸模圆角半径rTn即等于零件圆角半径ｒ。但零件圆角半径如果小于拉深工艺性要求时，则凸模圆角半径应按工艺性的要求确定（即rT≥ｔ），然后通过整形工序得到零件要求的圆角半径。

  4. 1.无压料圈的拉深模 (4-22) 2.有压料圈的拉深模 Ｚ/2＝（0.9～0.95）ｔ 其拉深间隙为： 3.盒形件拉深模的间隙 当尺寸精度要求高时： Ｚ/2＝（0.9～1.05）ｔ； 当精度要求不高时： Ｚ/2＝（1.1～1.3）ｔ。 第四章 拉深 末道拉深取较小值。 最后一道拉深： 圆角部分的间隙比直边部分大0.1ｔ。 第五节拉深模工作部分设计 二 拉深模的间隙

  5. 第四章 拉深 第五节拉深模工作部分设计 有压料多次拉深的凸、凹模结构 凸、凹模的结构

  6. 第四章 拉深 第五节拉深模工作部分设计 无压料一次拉深成形的凹模结构 a）圆弧形 b)锥形 c）渐开线形 d）等切面形
