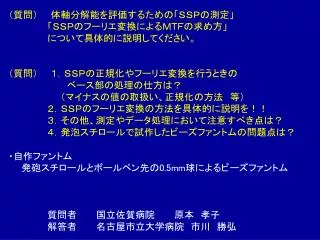

  1. （質問）　　体軸分解能を評価するための「ＳＳＰの測定」（質問）　　体軸分解能を評価するための「ＳＳＰの測定」 　　　　　　「ＳＳＰのフーリエ変換によるＭＴＦの求め方」 　　　　　　について具体的に説明してください。 （質問）　　１．ＳＳＰの正規化やフーリエ変換を行うときの 　　　　　　　　　ベース部の処理の仕方は？ 　　　　　　　　（マイナスの値の取扱い、正規化の方法　等） 　　　　　　２．ＳＳＰのフーリエ変換の方法を具体的に説明を！！ 　　　　　　３．その他、測定やデータ処理において注意すべき点は？ 　　　　　　４．発泡スチロールで試作したビーズファントムの問題点は？ ・自作ファントム 　　発砲スチロールとボールペン先の0.5mm球によるビーズファントム 　　　　　　質問者　　　国立佐賀病院　　　原本　孝子 　　　　　　解答者　　　名古屋市立大学病院　市川　勝弘　　　

  2. 10mm Z方向 スライス厚の概念 2mm 薄いものでも、スライス厚の厚さに見える ＝スライス厚が厚いと実際の厚さが分からない ＝スライス厚がうすいとうすいものがちゃんとうすく 表現される ∴薄いスライス厚のが、忠実に近い。

  3. スライス厚の概念 Z方向 Z方向 スライス厚のスムーズフィルタがかけられる 体軸方向だけを ぼかした画像 こんな被写体をとってるのと同じ

  4. ｚ 焦点 コンベンショナルCT画像の断面感度分布（SSP） スライス厚 （半値幅） ｺﾘﾒｰﾀ h h/2 ｺﾘﾒｰﾀ 断面感度分布 検出器 SSP 焦点と２個所のコリメータによってSSP が決められる。 ほぼ矩形なので、半値幅で代表できる Z方向

  5. 補間の重み付け係数分布 ＝寝台移動関数 重み付け係数を掛 けて、それぞれを加算 （重畳積分） D z z 180度補間法：D = 寝台移動距離 360度補間法：D = 寝台移動距離×2 螺旋スキャンのSSP z 従来方式スキャン のSSP z コンベンシャナルのSSPと螺旋スキャンのSSPの関係：密接に関係している。

  6. ビーズは球形で、どの方向からみても 大きさが同じ。CTはビームの広がりがあるので やはり球形が望ましい。 鉛ビーズファントム アクリル円柱 鉛ビーズ （直径0.1～0.5mm） 鉛ビーズ（又は、それ以上の吸収値の物質） 直径0.1mm～0.5mm 直径はビーム幅の1/20～1/10が望ましい。 1/10の場合で、５％程度の誤差となる。 市販ファントム：旭計測社製ビーズ径0.2mmと0.5mm

  7. 体軸方向分解能測定ファントム 支持台は、コンベンショナルのＳＳＰ測定用に 微動機構付（0.05mm間隔で微動可能） （写真はコインファントムが装着されている） （製作協力：旭計測）

  8. 1.0 0.5 相対値 0.0 0 5 10 15 20 体軸方向位置 (mm) 鉛ビーズファントム をスキャン Z方向 画像再構成 再構成間隔：ビーム幅の1/10～1/20 FOV：30～50mm ビーズの像の周りにROIを設定し、 ROI内平均CT値を測定 横軸に寝台位置、縦軸にCT値の相対値をプロット

  9. 1.0 周波数(cy/mm) 1.0 周波数(cy/mm) ビーズでなぜ分解能が測れるか 多くの信号成分を 一様に含んだ入力 ビーズファントム の体軸方向分布 入力 体軸方向 どの信号成分が どれだけ減ったか分かる SSPによって ボケて（広がって） 観測される 出力 体軸方向 CTにおける体軸方向における入力と出力の関係

  10. ・自作ファントム 　　発砲スチロールとボールペン先によるビーズファントム 空気付近のCT値直線性は、若干問題があるのでできれば、 水中か、その付近のCT値の物質の中に固定する。 ボールペン先は吸収値が低いので、できれば鉛かそれ以上 の吸収値の物質を用いる。（SNの確保、理論的忠実性） ・データ処理の方法、フーリエ変換計算処理 SSPの正規化：裾野をゼロ、ピークを１にする。 フーリエ変換：表計算ソフトの利用

  11. 体軸方向ＭＴＦの計算の例（エクセルを利用）体軸方向ＭＴＦの計算の例（エクセルを利用） ビーム幅5mmを対象とし、その1/20の0.25mmのデータ間隔で 40点のデータを得た。 ・裾野のCT値を全体から引いて、裾野がゼロになるよにする。 ・データ点が40点なので６４点にするため、約12点ずつ左右に 　ゼロを埋める。（ゼロの埋め方は不均等でもよい） ・フーリエ変換して、IMABS関数で絶対値にする。 ・はじめの値で、全体を割ると正規化され、周波数ゼロがMTF=1 　となる。 ・周波数間隔は1/（0.25X64）=0.0625となる。 　はじめが周波数０、2番目は0.0625cycles/mm、次は0.125となる。 　よって0.0625X32=2cycles/mmまで値が得られる。 ・1/ビーム幅の周波数付近でMTFは低値になるので5mmの場合 　は、1/5=0.2となり、その倍までとるとすると0.4/0.0625=6.4で 　はじめの7点をとればよいことになる。（それ以降はあまり意味ない）
