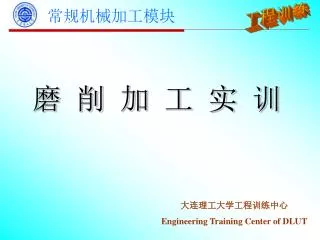

  1. 磨 削 加 工 实 训

  2. 主要内容 • 1、概述 • 2、磨床 • 3、砂轮 • 4、磨床操作

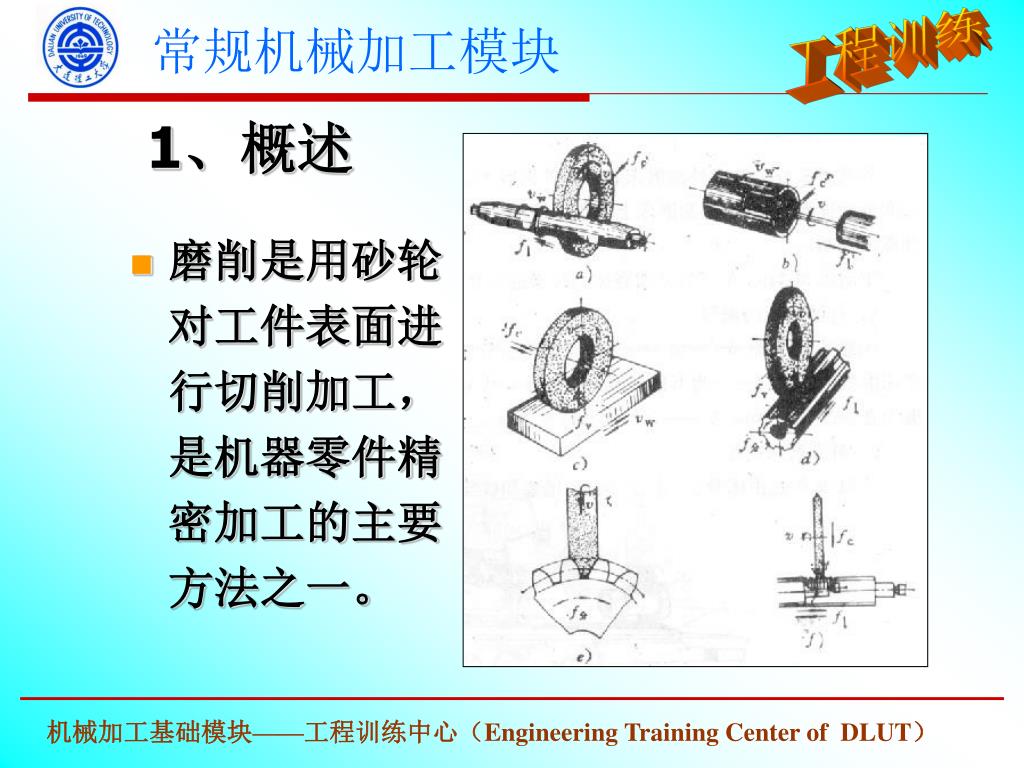

  3. 1、概述 • 磨削是用砂轮对工件表面进行切削加工，是机器零件精密加工的主要方法之一。

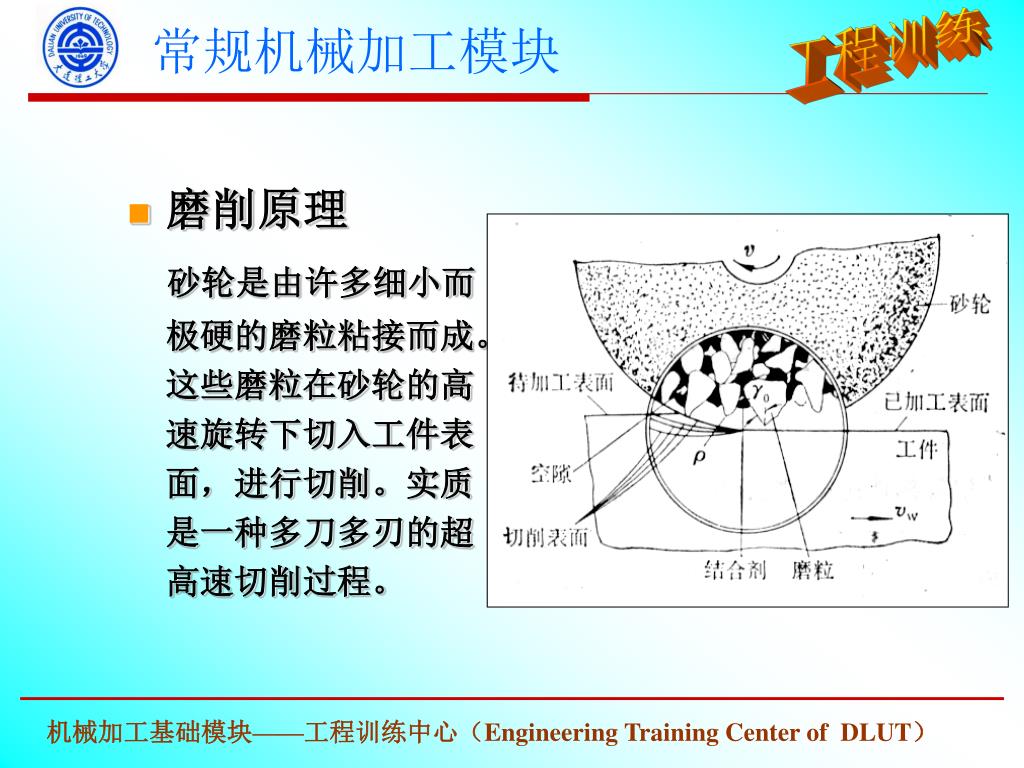

  4. 磨削原理 砂轮是由许多细小而极硬的磨粒粘接而成。这些磨粒在砂轮的高速旋转下切入工件表面，进行切削。实质是一种多刀多刃的超高速切削过程。

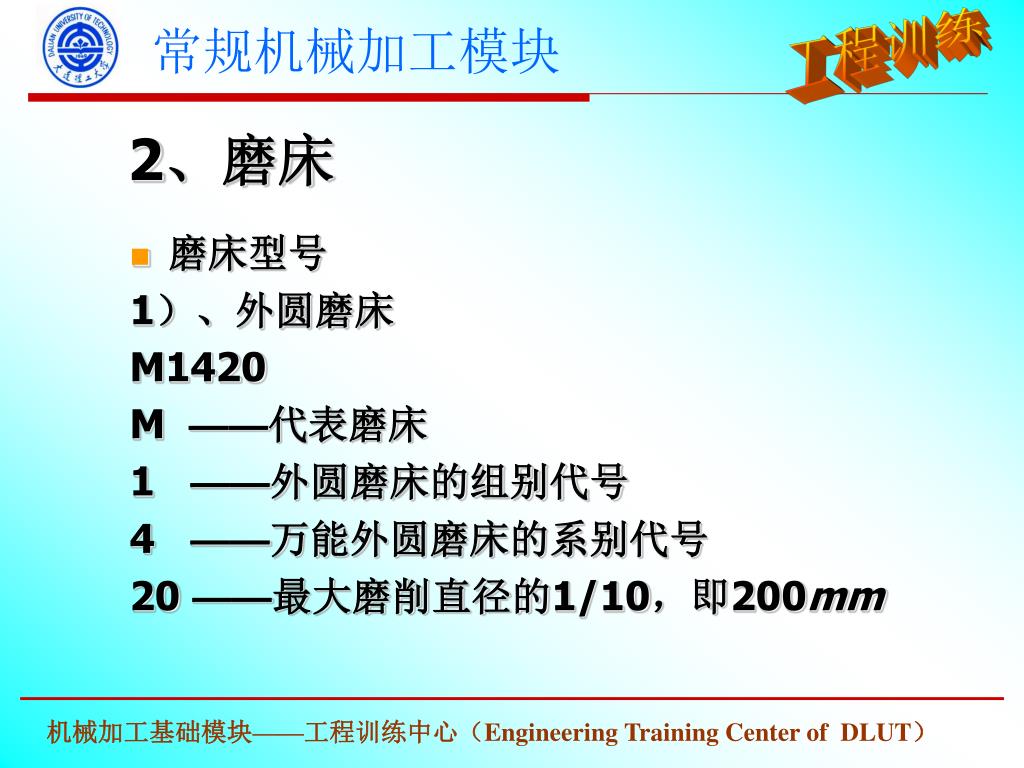

  5. 2、磨床 • 磨床型号 1）、外圆磨床 M1420 M ——代表磨床 1 ——外圆磨床的组别代号 4 ——万能外圆磨床的系别代号 20 ——最大磨削直径的1/10，即200mm

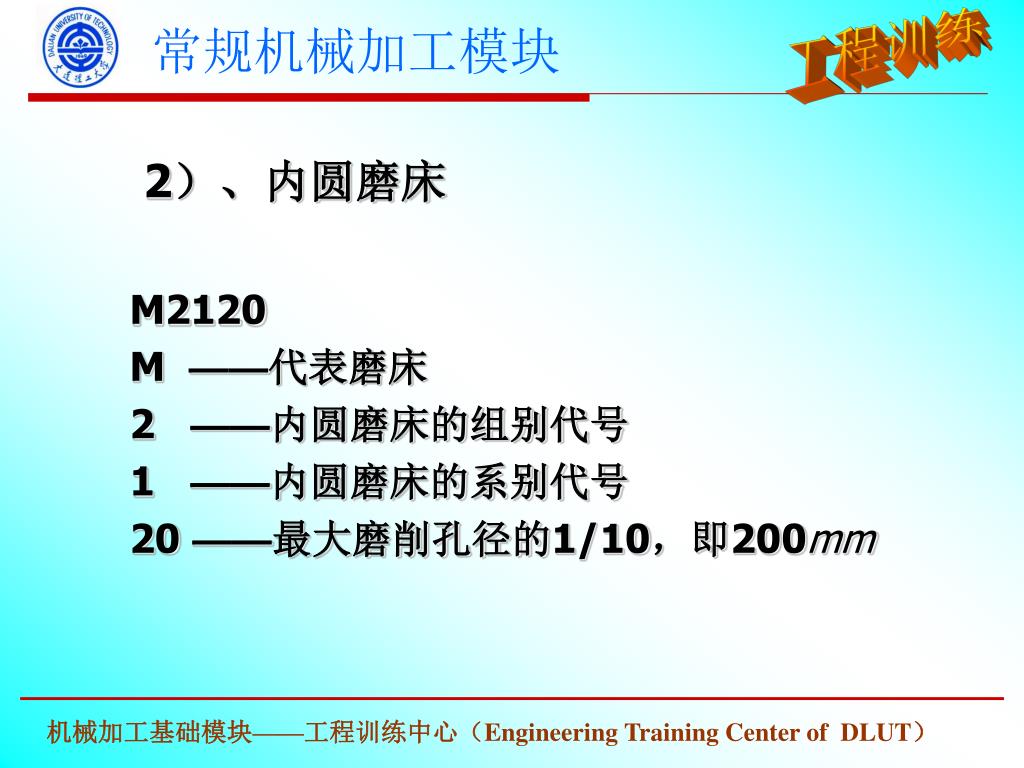

  6. 2）、内圆磨床 M2120 M ——代表磨床 2 ——内圆磨床的组别代号 1 ——内圆磨床的系别代号 20 ——最大磨削孔径的1/10，即200mm

  7. 3）、平面磨床 M7130 M ——代表磨床 7 ——平面及端面磨床的组别代号 1 ——卧轴矩台平面磨床的系别代号 30 ——工作台的宽度的1/10，即300mm

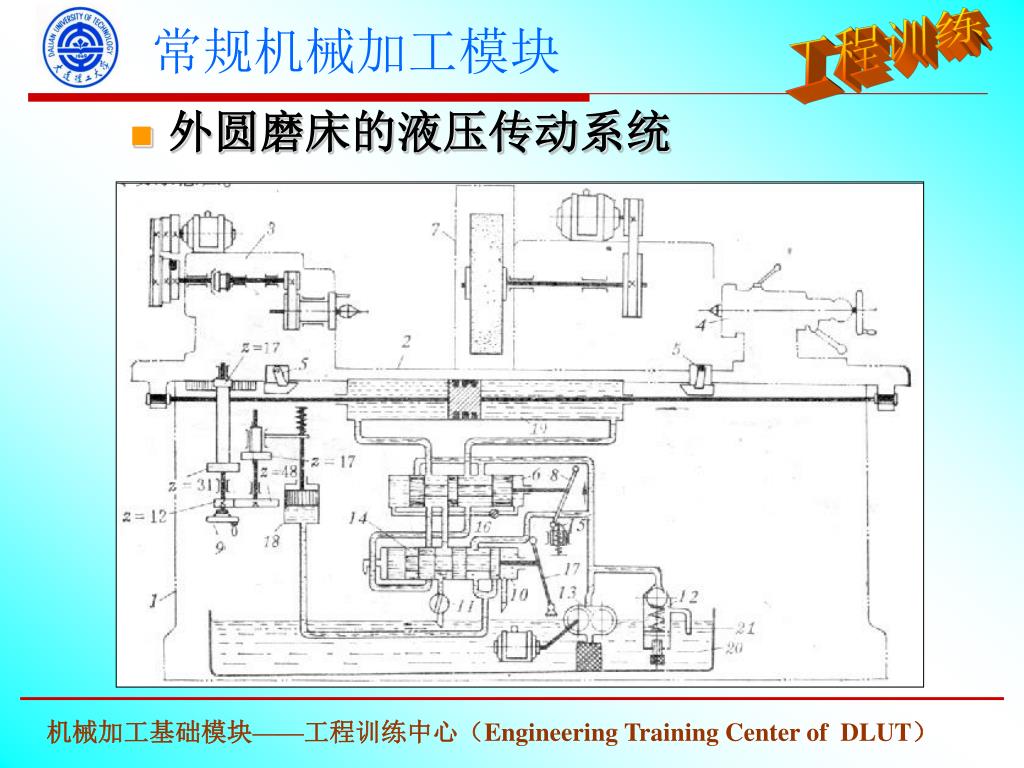

  8. 外圆磨床的液压传动系统

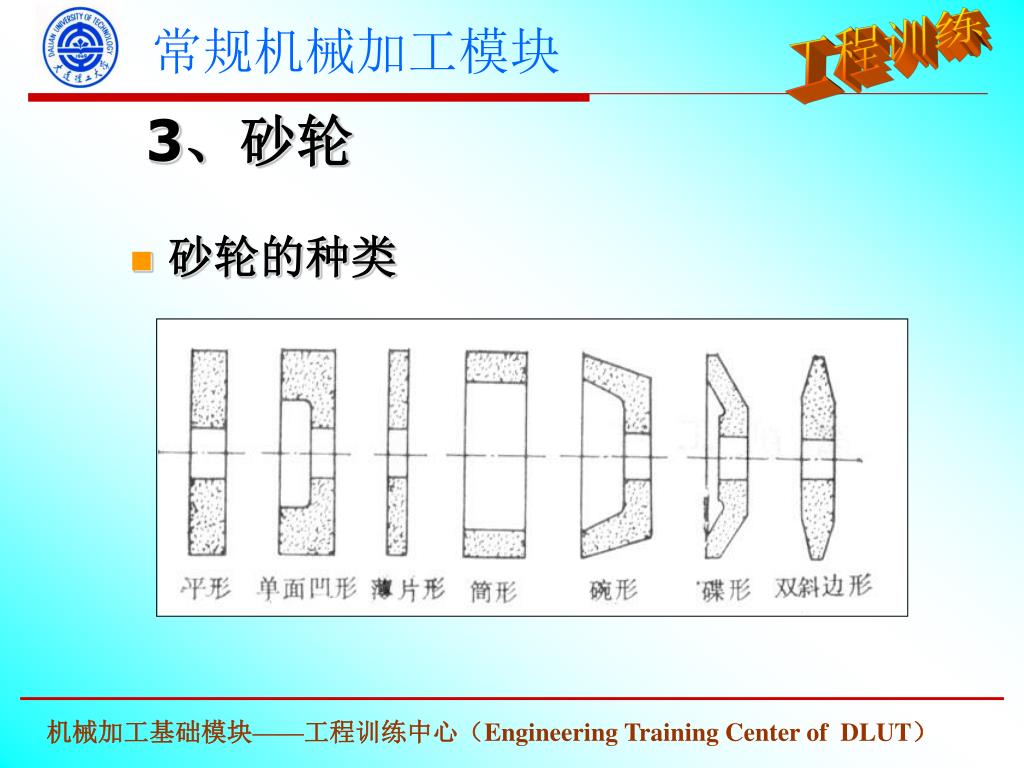

  9. 3、砂轮 • 砂轮的种类

  10. 4、磨床操作 • 外圆磨削 1）、工件的安装 顶尖安装 卡盘安装 心轴安装

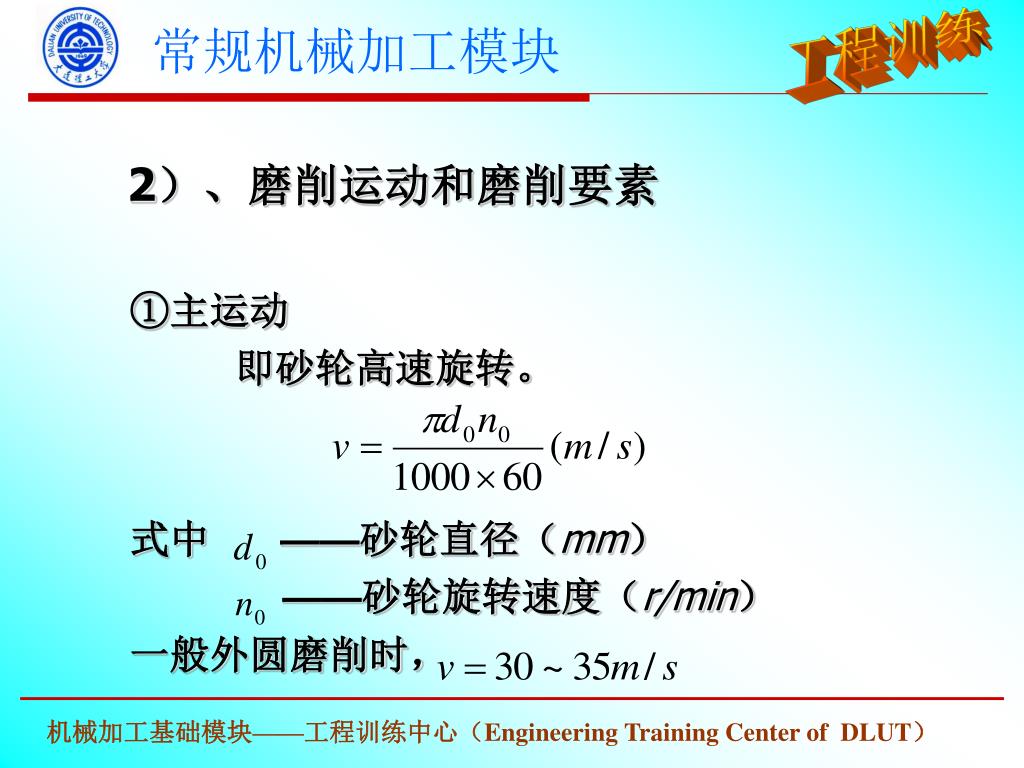

  11. 2）、磨削运动和磨削要素 ①主运动 即砂轮高速旋转。 式中 ——砂轮直径（mm） ——砂轮旋转速度（r/min） 一般外圆磨削时，

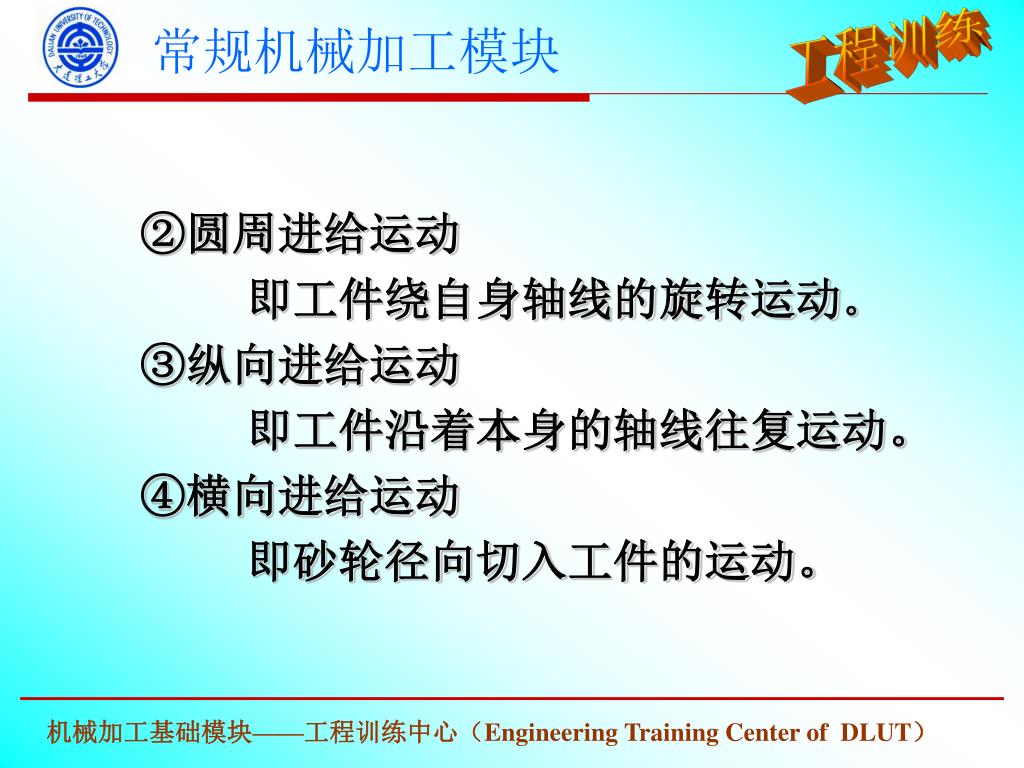

  12. ②圆周进给运动 即工件绕自身轴线的旋转运动。 ③纵向进给运动 即工件沿着本身的轴线往复运动。 ④横向进给运动 即砂轮径向切入工件的运动。

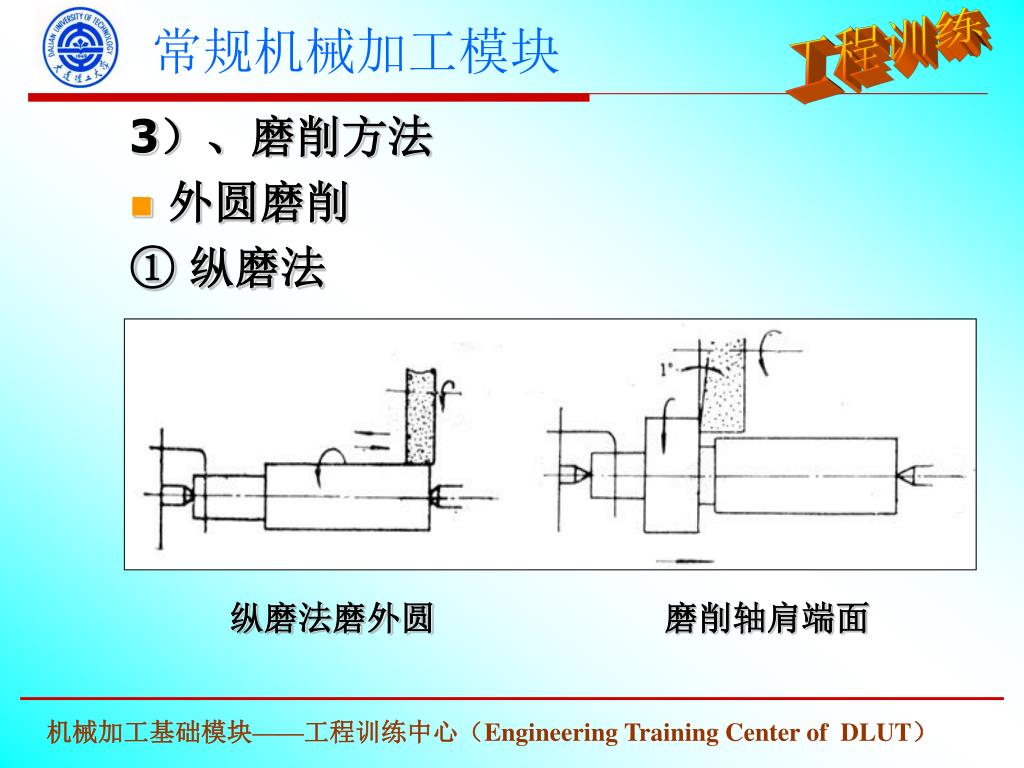

  13. 3）、磨削方法 • 外圆磨削 ① 纵磨法 纵磨法磨外圆 磨削轴肩端面

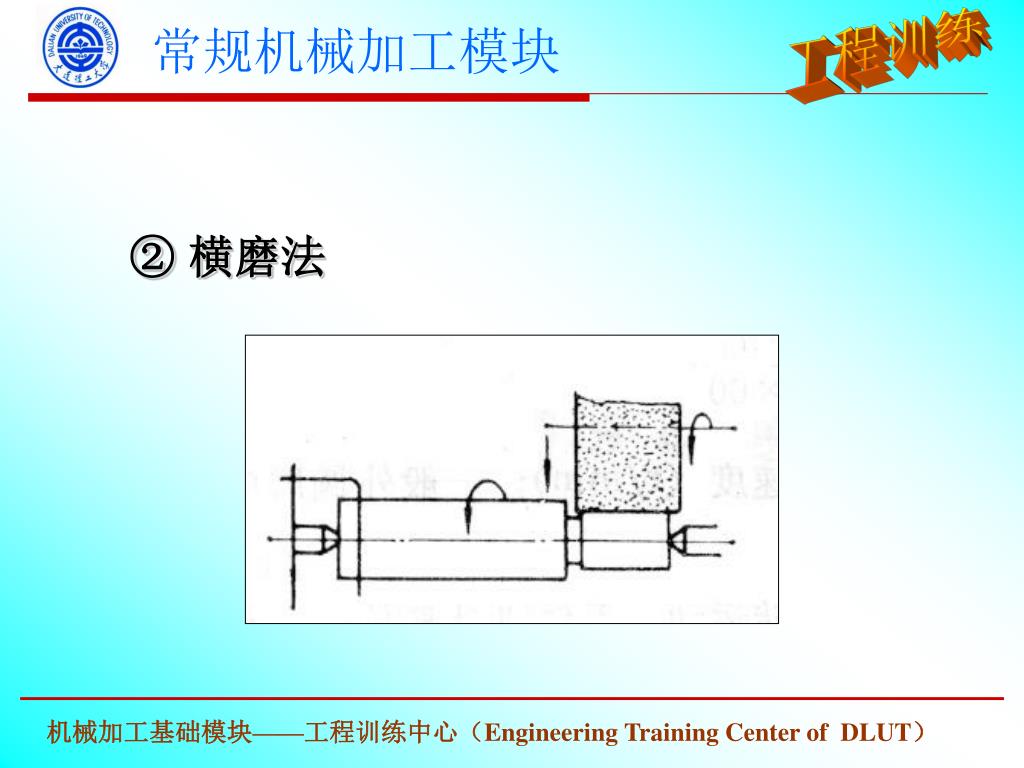

  14. ② 横磨法

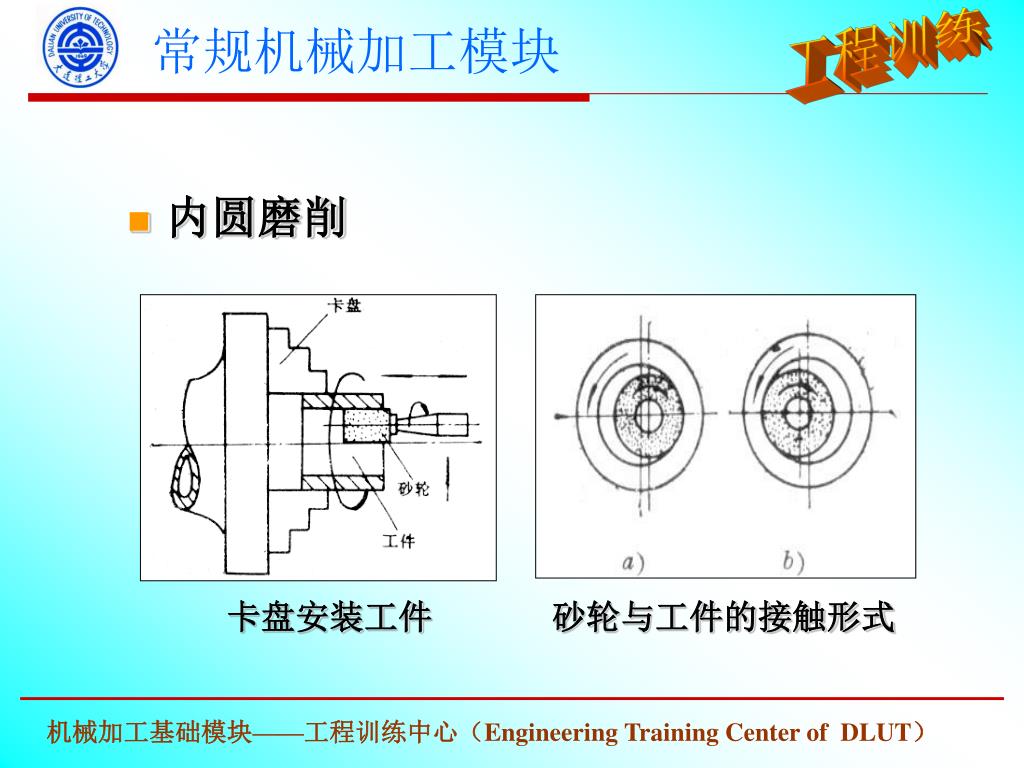

  15. 内圆磨削 卡盘安装工件 砂轮与工件的接触形式

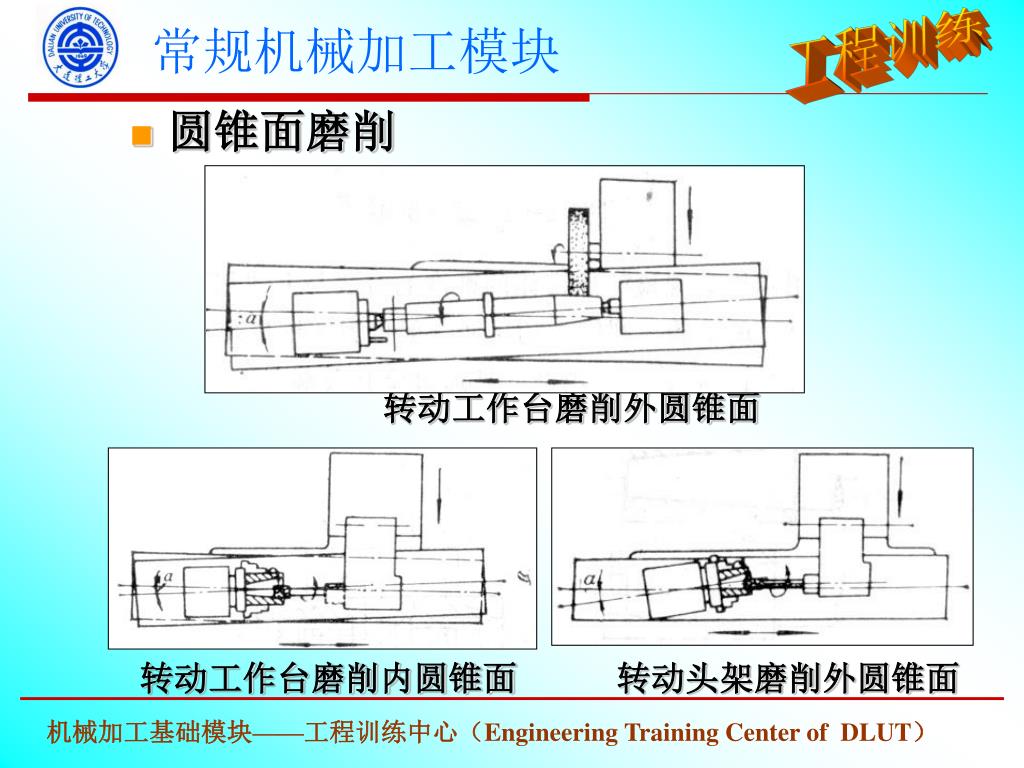

  16. 圆锥面磨削 转动工作台磨削外圆锥面 转动工作台磨削内圆锥面 转动头架磨削外圆锥面

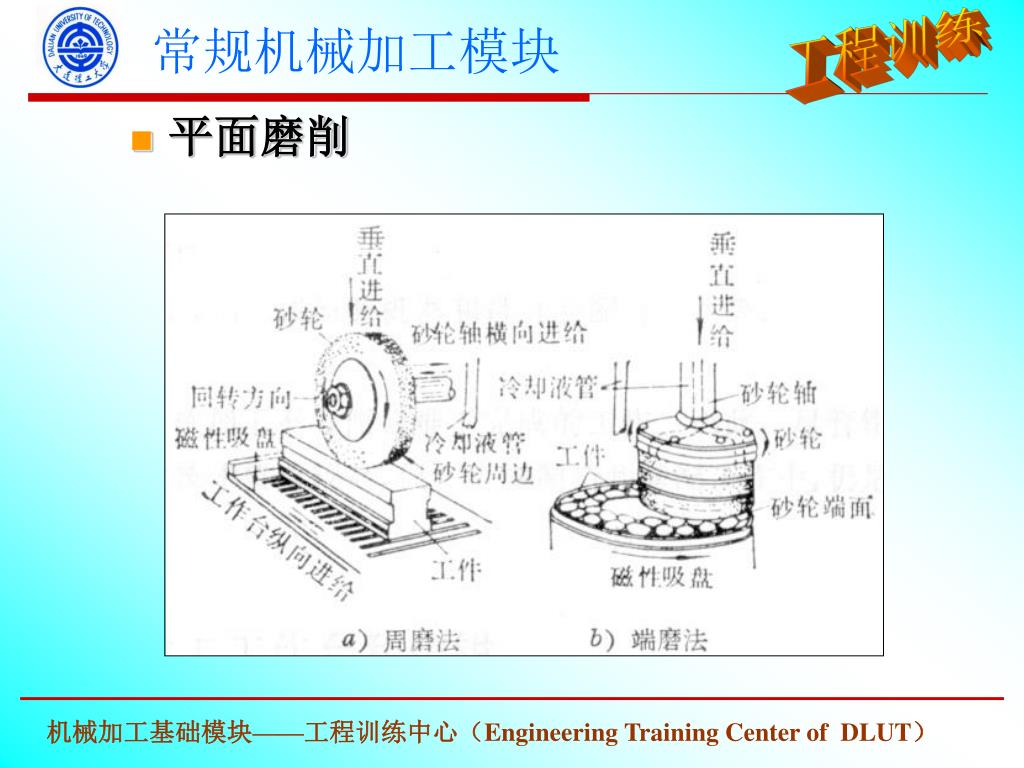

  17. 平面磨削
