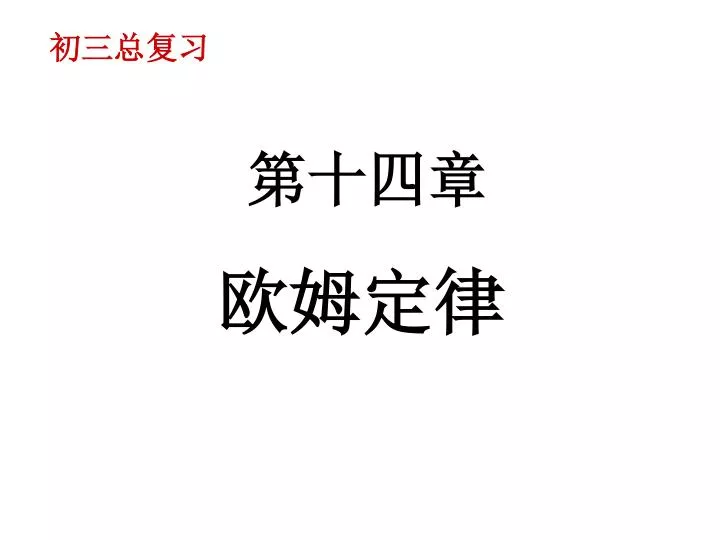

  1. 初三总复习 第十四章 欧姆定律

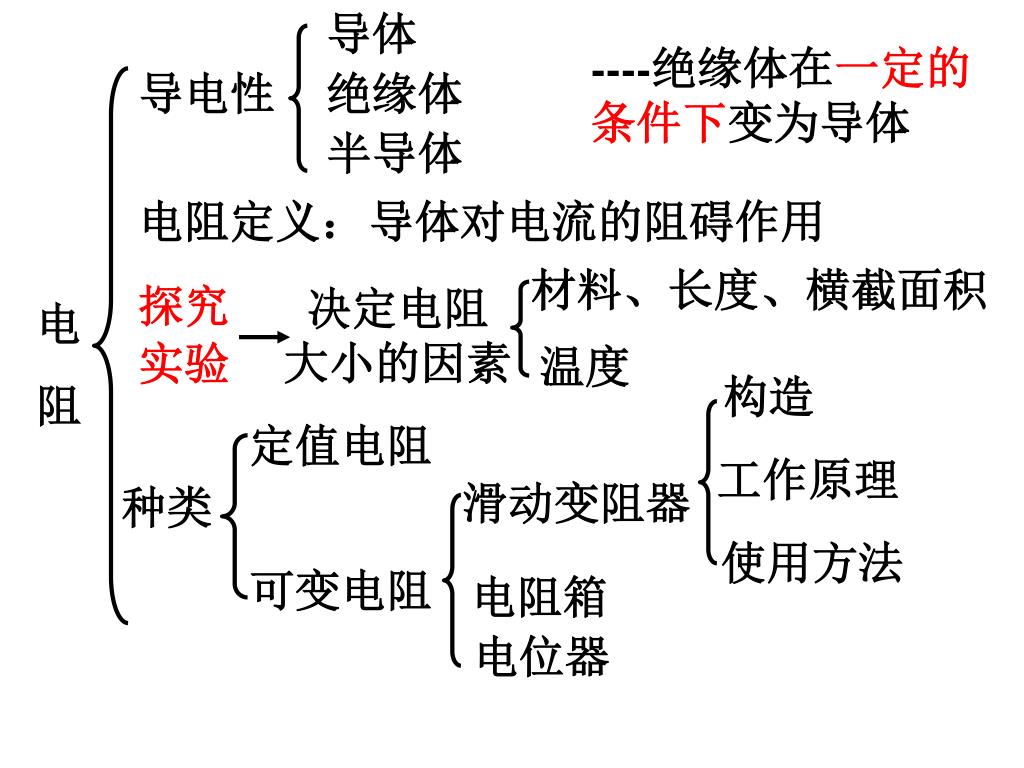

  2. 导体 探究 实验 ----绝缘体在一定的条件下变为导体 导电性 绝缘体 半导体 电阻定义： 导体对电流的阻碍作用 材料、长度、横截面积 电 阻 决定电阻 大小的因素 温度 构造 定值电阻 工作原理 滑动变阻器 种类 使用方法 可变电阻 电阻箱 电位器

  3. 电路图 U I= U R= R I 探究实验 实验器材 实验步骤 结论: U=IR 公式： 欧姆 定律 单位: 原理 电路图 伏安法测电阻 实验器材 实验步骤 应用 串联电路的总电阻 并联电路的总电阻

  4. 例1（P97）给你两根长度相同但横截面积不同的镍铭合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干导线，现需要研究的课题是：例1（P97）给你两根长度相同但横截面积不同的镍铭合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干导线，现需要研究的课题是： （1）导体的电阻跟它的横截面积的关系； （2）导体的电阻跟它的长度的关系； （3）导体的电阻跟它的材料的关系. 利用上述实验器材，可以完成的研究课题是（ ）

  5. 例2(P97) 图中给出几种元件，在图上用笔画线表示导线把电路元件连接起来.要求当开关S闭合后，滑动变阻器的滑片向右移动时电流表的示数增大.

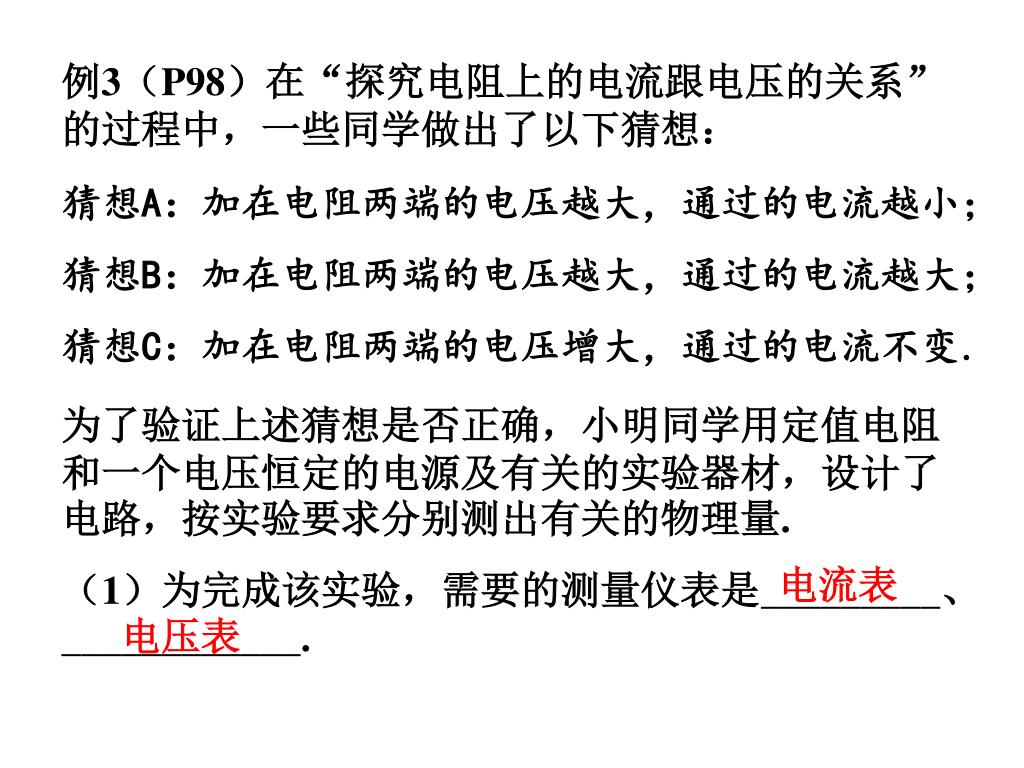

  6. 例3（P98）在“探究电阻上的电流跟电压的关系”的过程中，一些同学做出了以下猜想：例3（P98）在“探究电阻上的电流跟电压的关系”的过程中，一些同学做出了以下猜想： 猜想A：加在电阻两端的电压越大，通过的电流越小； 猜想B：加在电阻两端的电压越大，通过的电流越大； 猜想C：加在电阻两端的电压增大，通过的电流不变. 为了验证上述猜想是否正确，小明同学用定值电阻和一个电压恒定的电源及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量. （1）为完成该实验，需要的测量仪表是_________、____________. 电流表 电压表

  7. 请你画出能验证上述猜想的实验电路图. 下表是小明在实验中测出的数据，其中R是定值电阻，阻值分别是20Ω、10Ω和5Ω，U是电阻R两端的电压，I是通过电阻R的电流.

  8. 在用电压表和电流表测电阻的实验中，若 被测电阻约为30Ω，实验器材有：0～0.6A~3A 电流表一只， 0～3V~15V电压表一只，1.5V、 3V、6V、15V电源各一只，导线若干. （1）实验的原理是： （2）还需要的器材有： （3）实验的电路图是 （4）要求在几次测量中，电表指针的示值大 于量程的2/3，则电源应选用 ___V，电压表选用_______V档量程，电流表选用______A档量程.

  9. 两个阻值分别为20Ω、30Ω的电阻串联在电路中，请你再添上一个已知条件，提出一个待求的物理量，并做出解答. （至少选择两种做法，但每次补充的条件和提出的问题要不同）

  10. 图 12 12．(2004·安徽芜湖)如图12甲所示，是收音机上用以调节音量的一种电位器，图12乙为其说明书中的内部结构示意图．使用时，接线柱O必须接入电路．由此可知，电位器调节收音机音量的原理是__________________________ ___________________．

  11. 实验次数 1 2 3 电压U／V 2.0 4.0 6.0 电流I／A 0.15 0.20 0.25 电阻R/Ω 13.3 20.0 24.0 3．(2004·江西)承承同学在“用伏安法测小灯泡的电阻”的实验中，记录数据如下． (1)开关闭合前，滑动变阻器的滑片应移到____________，这样做能对电路起________作用，在实验过程中滑动变阻器的另一个作用是_____________． (2)由表中数据可知， 三次测得的小灯泡的 阻值不相等，原因是： _____________________________.

  12. 15. (2004·哈尔滨)王林同学准备利用如图所示的器材做 “伏安法测电阻”的实验。 (1)将图10甲中的 器材连成实验电路。 (2)电路连好检查无误后，闭合开关，移动变阻器滑片，从电压表和电流表上读出数据为2V和O.2 A，于是他得出结论：被测电阻的阻值是10Ω。针对以上实验过程，你认为存在什么问题?

  13. 图10乙 (3)做完上面实验后，他将被测电阻取下，在原位置接入了一个“220 V 100 W”的灯泡，移动滑片后，电压表和电流表示数如图10乙所示，由此测出灯丝的电阻为_______Ω。 (4)根据测出灯泡的阻值和灯泡上标出的数据进行分析，你又发现了什么问题?并解释其原因。

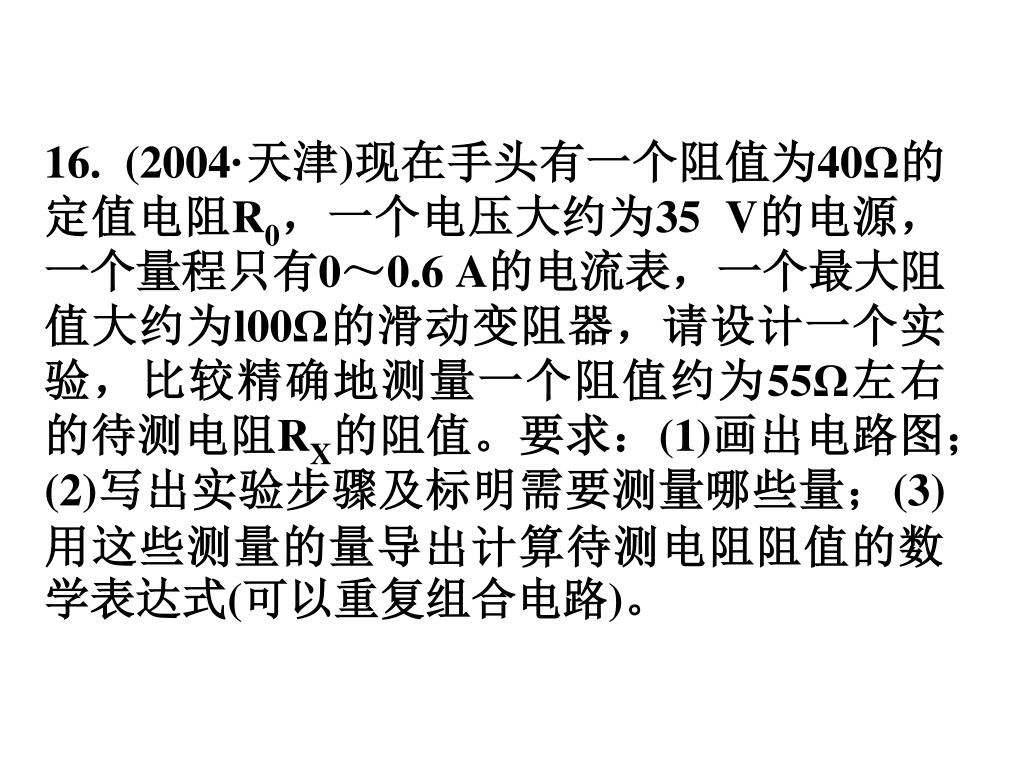

  14. 16. (2004·天津)现在手头有一个阻值为40Ω的定值电阻R0，一个电压大约为35 V的电源，一个量程只有0～0.6 A的电流表，一个最大阻值大约为l00Ω的滑动变阻器，请设计一个实验，比较精确地测量一个阻值约为55Ω左右的待测电阻RX的阻值。要求：(1)画出电路图；(2)写出实验步骤及标明需要测量哪些量；(3)用这些测量的量导出计算待测电阻阻值的数学表达式(可以重复组合电路)。

  15. 图 16 19．(2004·北京市东城区)在图16中，电压表的示数为6 V，电流表的示数0.2 A，若图中虚框内只有两个电阻，其中一个电阻R1=10Ω求： (1)通过计算说明电阻R1和R2是怎样连接的?并在虚线框内完成电路图． (2)虚线框内另一个电阻R2的阻值是多少? (3)电阻R2两端的电压是多少?

  16. (2004·甘肃)如图15所示，电阻Rl的阻值为5Ω。 (1)当开关S1闭合，S2断开，滑片P滑至最左端时，电压表示数为6 V，电流表示数为0.3 A，滑动变阻器的最大阻值是多少? (2)若R2的阻值为20Ω， 当开关Sl、S2均闭合，滑 片P滑至最右端时，电流 表的示数是多少?

  17. 22. (2004·吉林)图7为某同学测定小灯泡电阻的实物连接图。在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：①______________________________ ②____________________________________ 假定错误已纠正且原 电流方向不变，请在 图中用笔画线表示导 线，将电压表接入电路。
