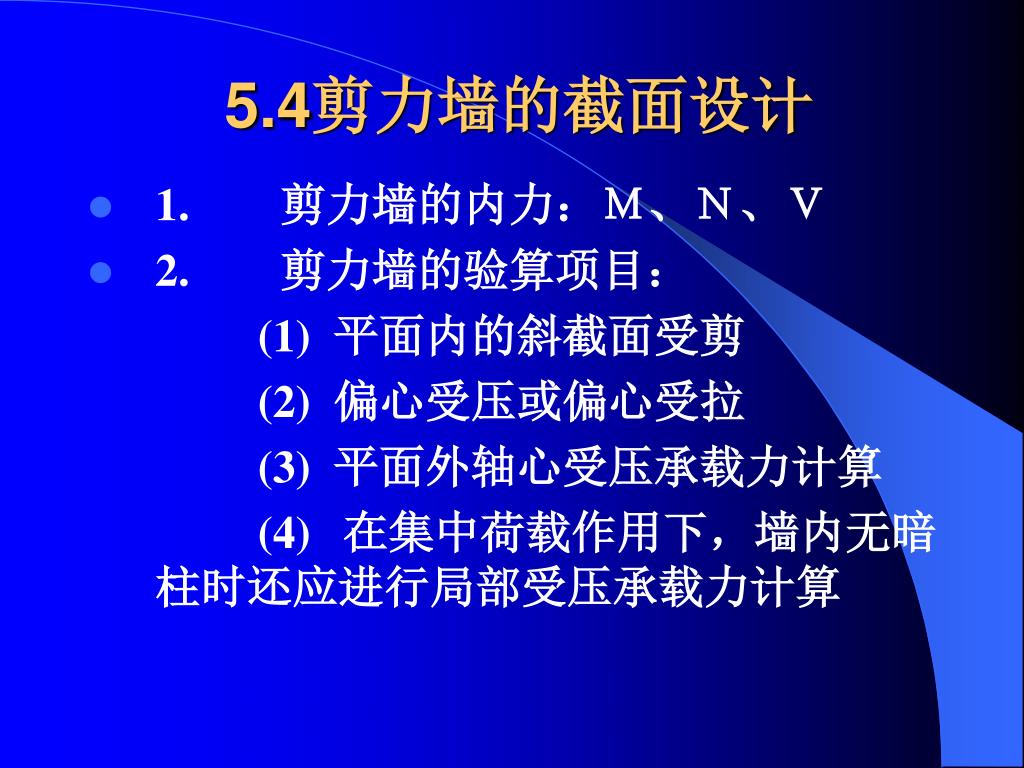

5.4剪力墙的截面设计 • 1. 剪力墙的内力：Ｍ、Ｎ、Ｖ • 2. 剪力墙的验算项目： (1) 平面内的斜截面受剪 (2) 偏心受压或偏心受拉 (3) 平面外轴心受压承载力计算 (4) 在集中荷载作用下，墙内无暗柱时还应进行局部受压承载力计算

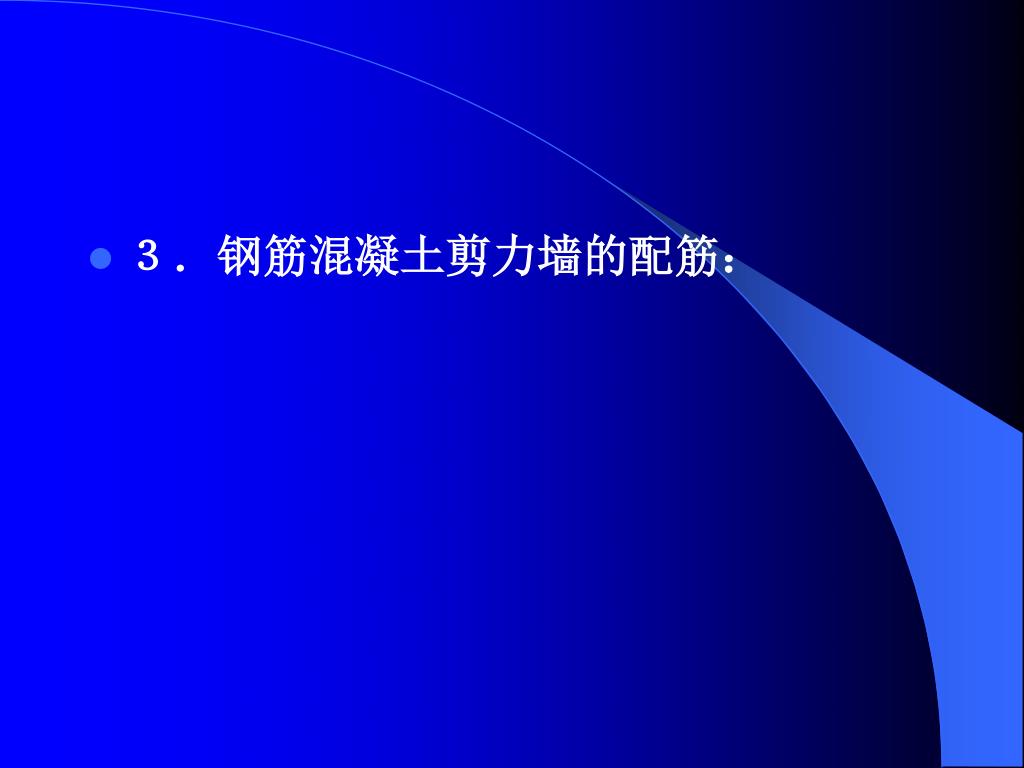

３．钢筋混凝土剪力墙的配筋：

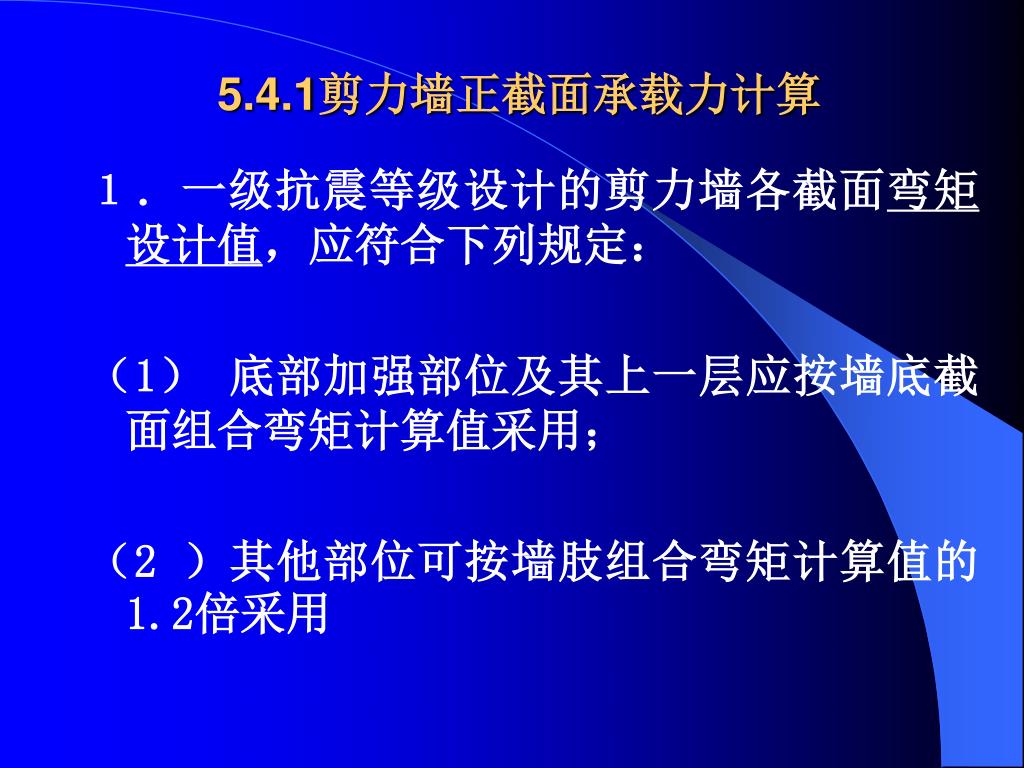

5.4.1剪力墙正截面承载力计算 １．一级抗震等级设计的剪力墙各截面弯矩设计值，应符合下列规定：（1）底部加强部位及其上一层应按墙底截面组合弯矩计算值采用；（2 ）其他部位可按墙肢组合弯矩计算值的1.2倍采用

5.4.1剪力墙正截面承载力计算 ２．抗震设计的双肢剪力墙中，墙肢不宜出现小偏心受拉；当任一墙肢大偏心受拉时，另一墙肢的弯矩设计值及剪力设计值应乘以增大系数1.25

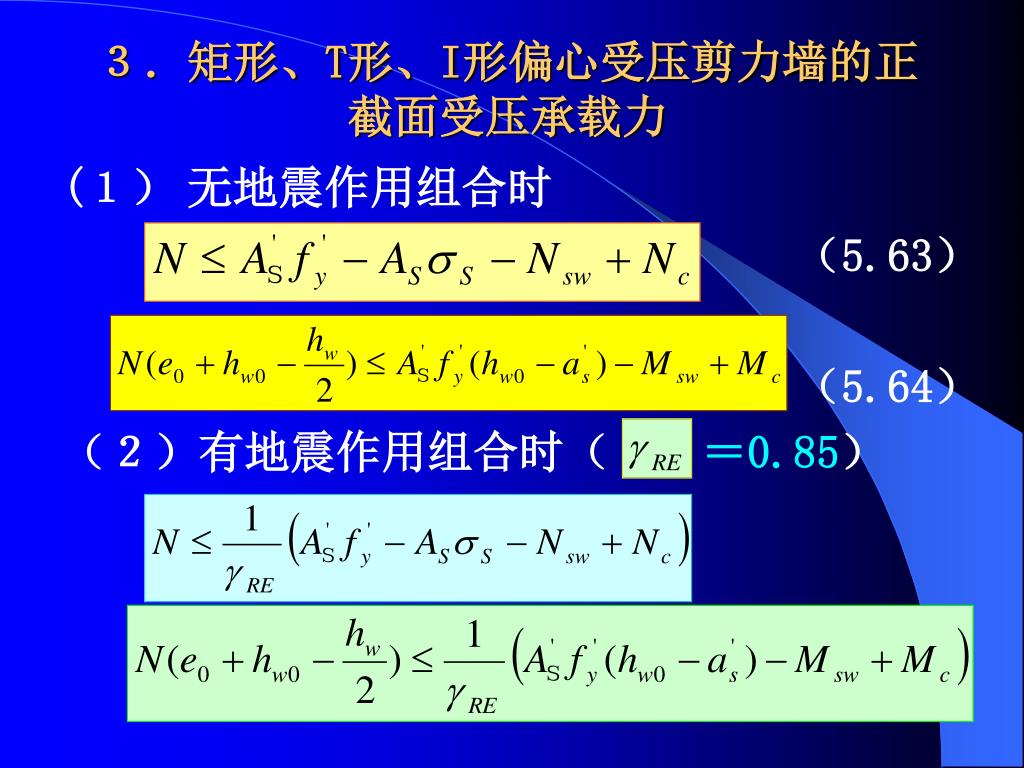

３．矩形、T形、I形偏心受压剪力墙的正截面受压承载力３．矩形、T形、I形偏心受压剪力墙的正截面受压承载力 (１）无地震作用组合时（5.63）（5.64）（２）有地震作用组合时（＝0.85）

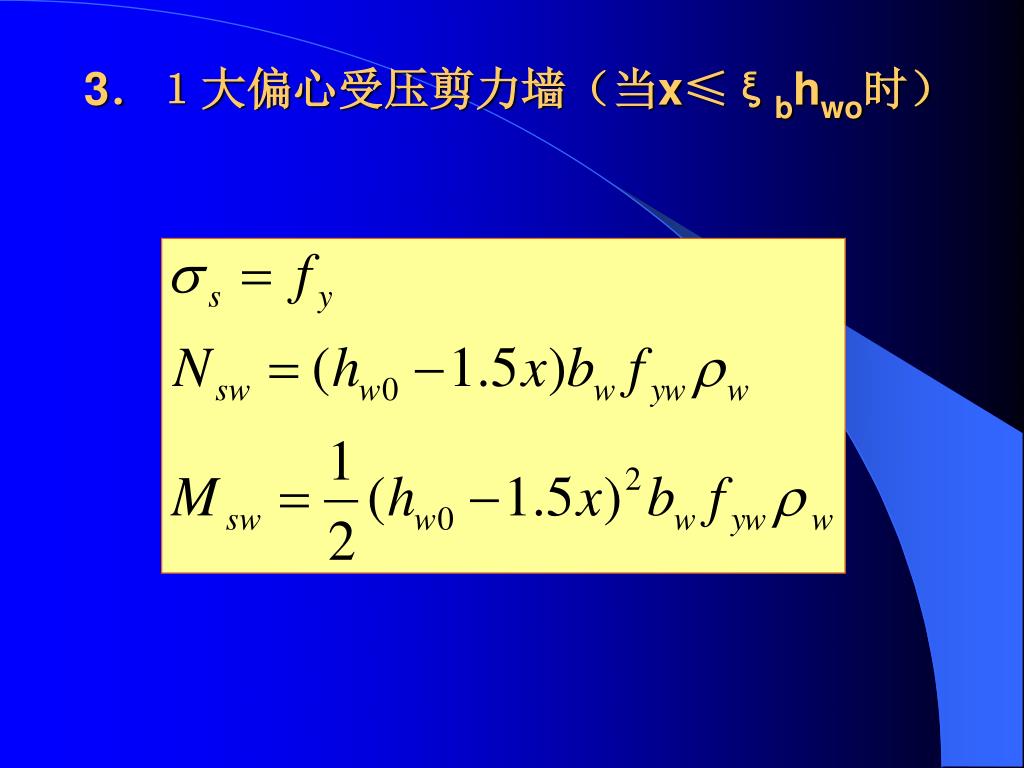

3．１大偏心受压剪力墙（当x≤ξbhwo时）

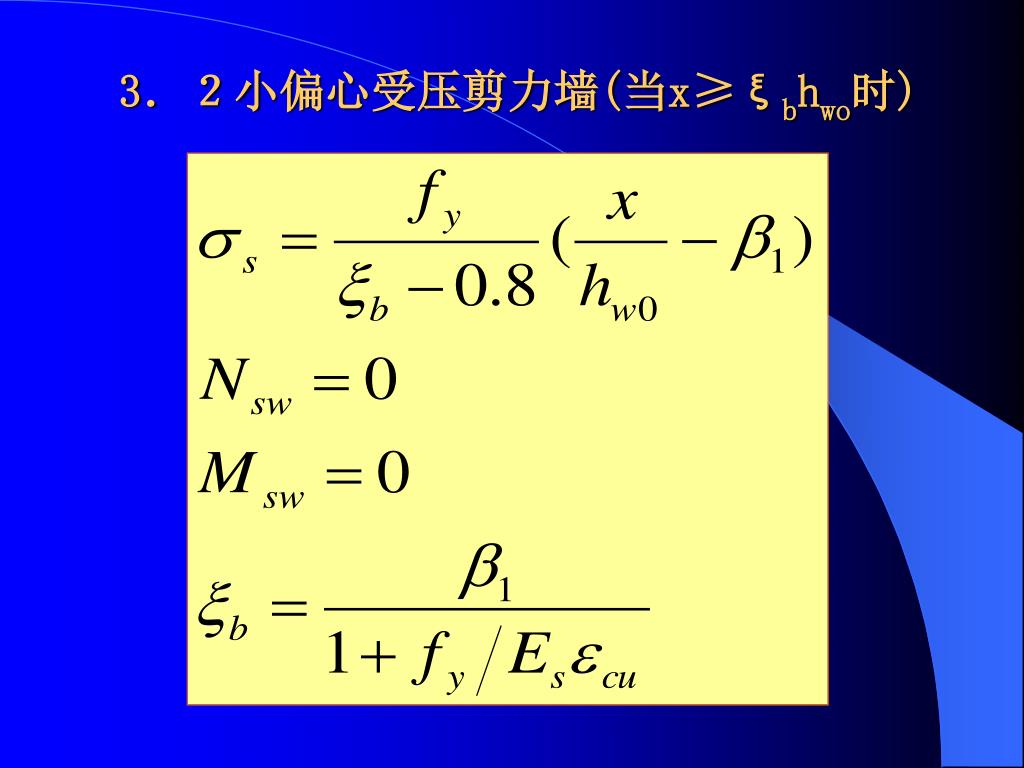

3．２小偏心受压剪力墙(当x≥ξbhwo时)

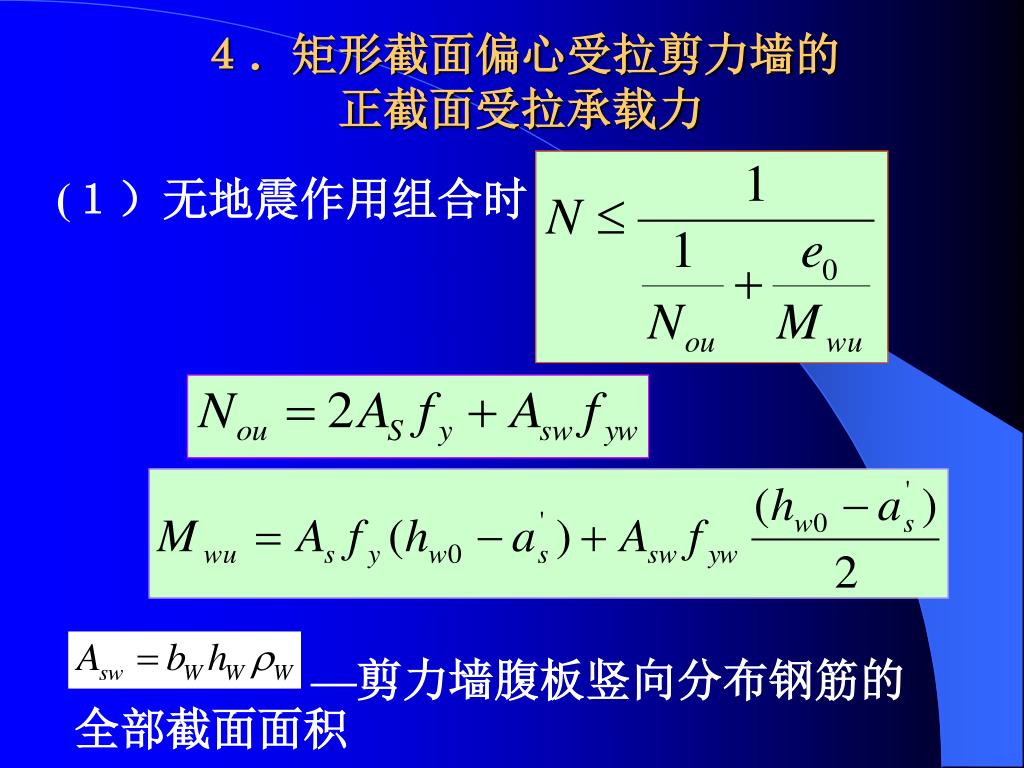

４．矩形截面偏心受拉剪力墙的正截面受拉承载力４．矩形截面偏心受拉剪力墙的正截面受拉承载力 (１）无地震作用组合时 —剪力墙腹板竖向分布钢筋的全部截面面积

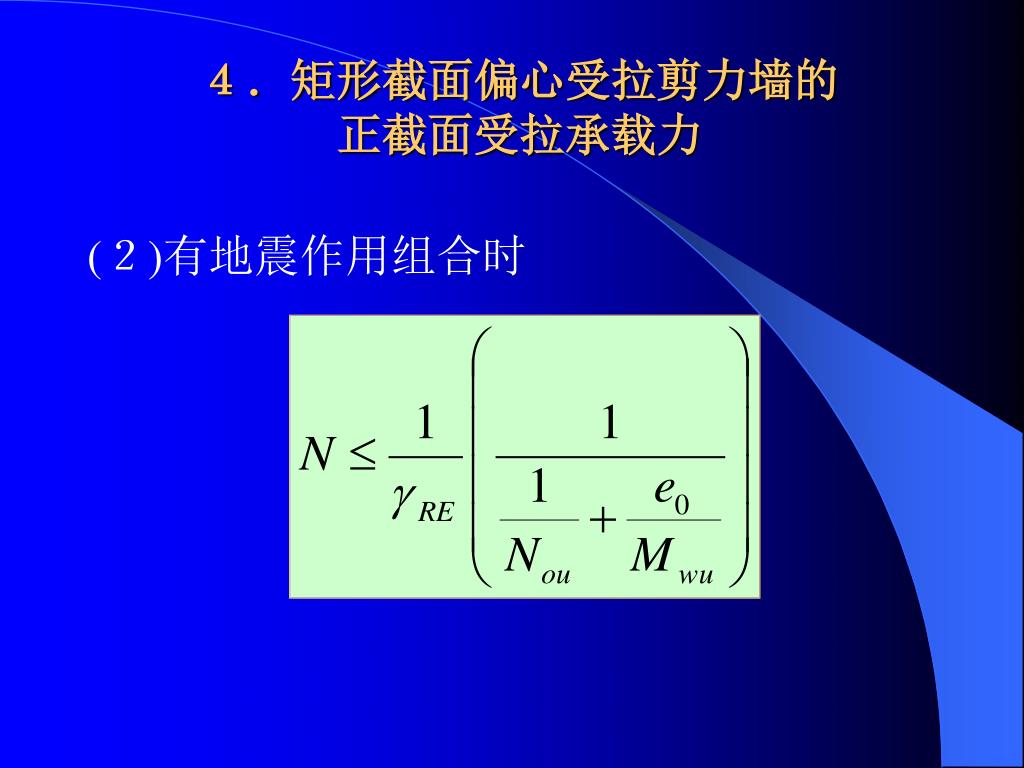

４．矩形截面偏心受拉剪力墙的正截面受拉承载力４．矩形截面偏心受拉剪力墙的正截面受拉承载力 (２)有地震作用组合时

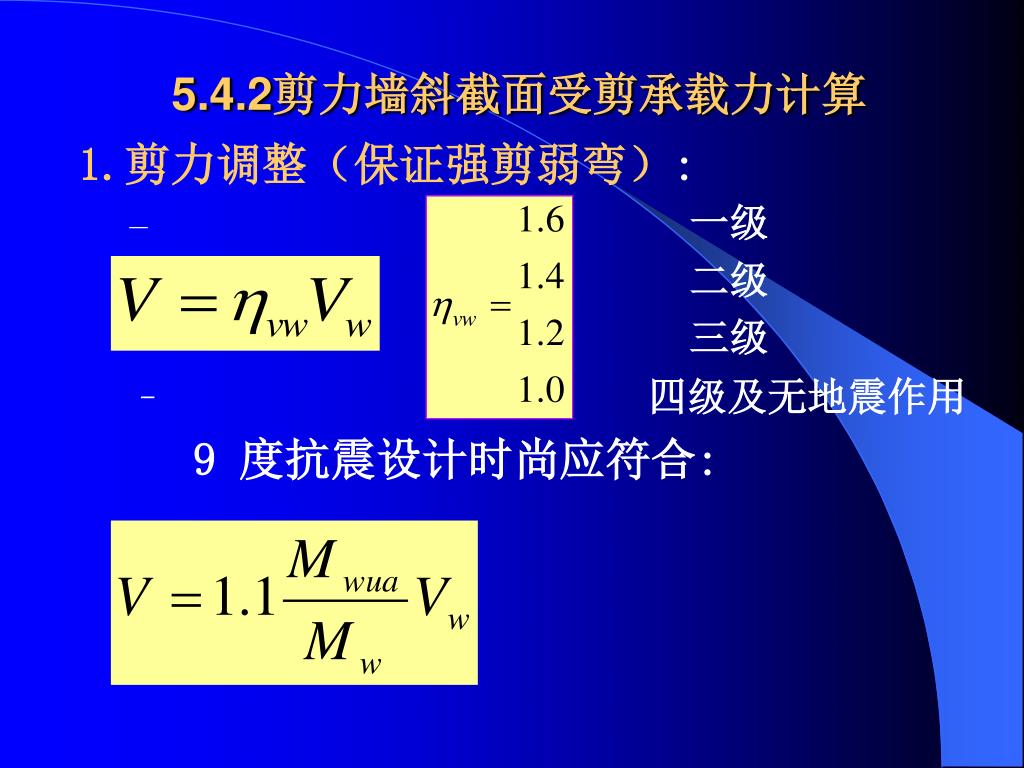

5.4.2剪力墙斜截面受剪承载力计算 1.剪力调整（保证强剪弱弯）: • 一级 • 二级 • 三级 • 四级及无地震作用 9 度抗震设计时尚应符合:

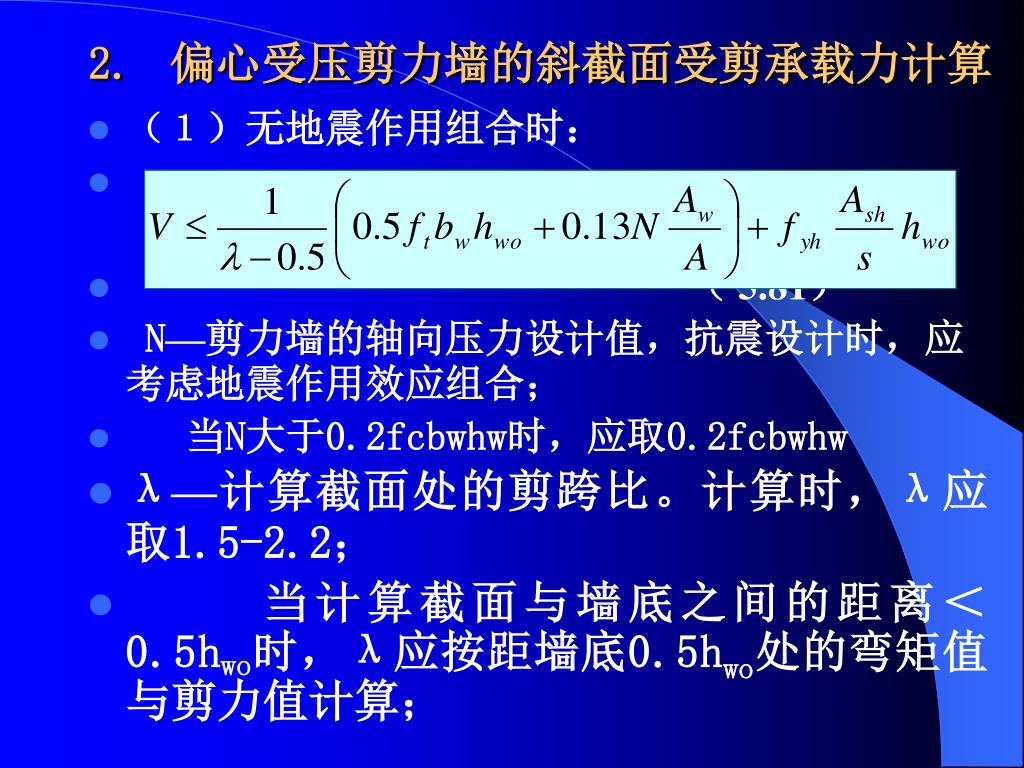

2.偏心受压剪力墙的斜截面受剪承载力计算 • （１）无地震作用组合时： • （ 5.81） • N—剪力墙的轴向压力设计值，抗震设计时，应考虑地震作用效应组合； • 当N大于0.2fcbwhw时，应取0.2fcbwhw • λ—计算截面处的剪跨比。计算时，λ应取1.5-2.2； • 当计算截面与墙底之间的距离＜0.5hwo时，λ应按距墙底0.5hwo处的弯矩值与剪力值计算；

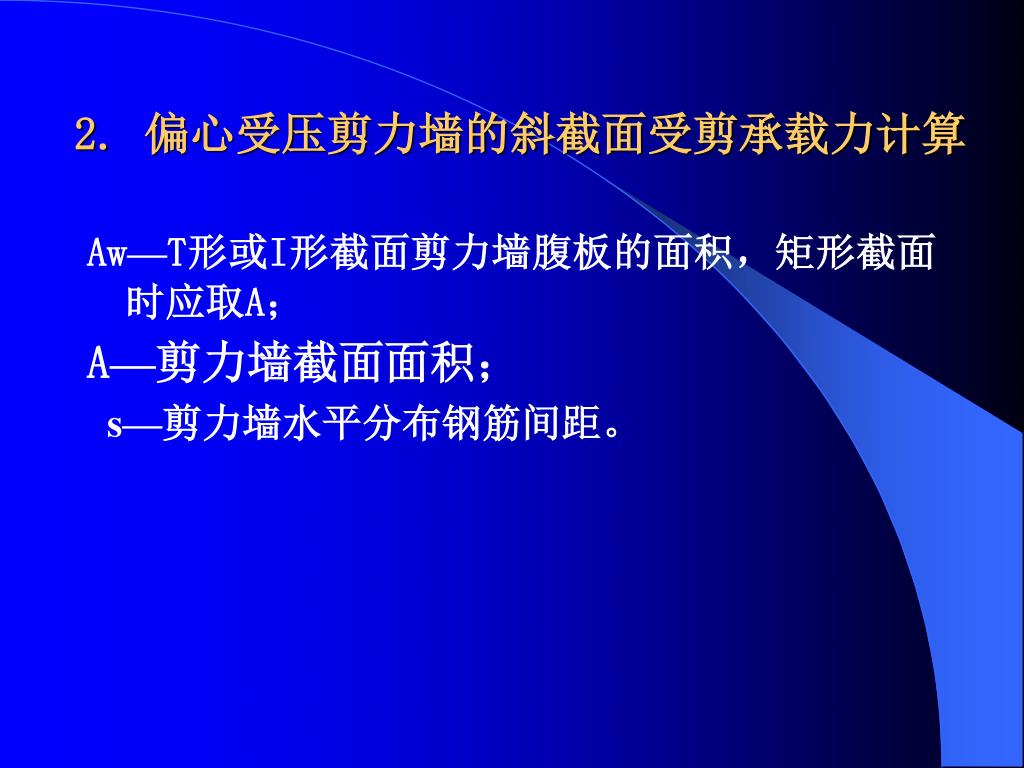

2.偏心受压剪力墙的斜截面受剪承载力计算 Aw—T形或I形截面剪力墙腹板的面积，矩形截面时应取A； A—剪力墙截面面积； s—剪力墙水平分布钢筋间距。

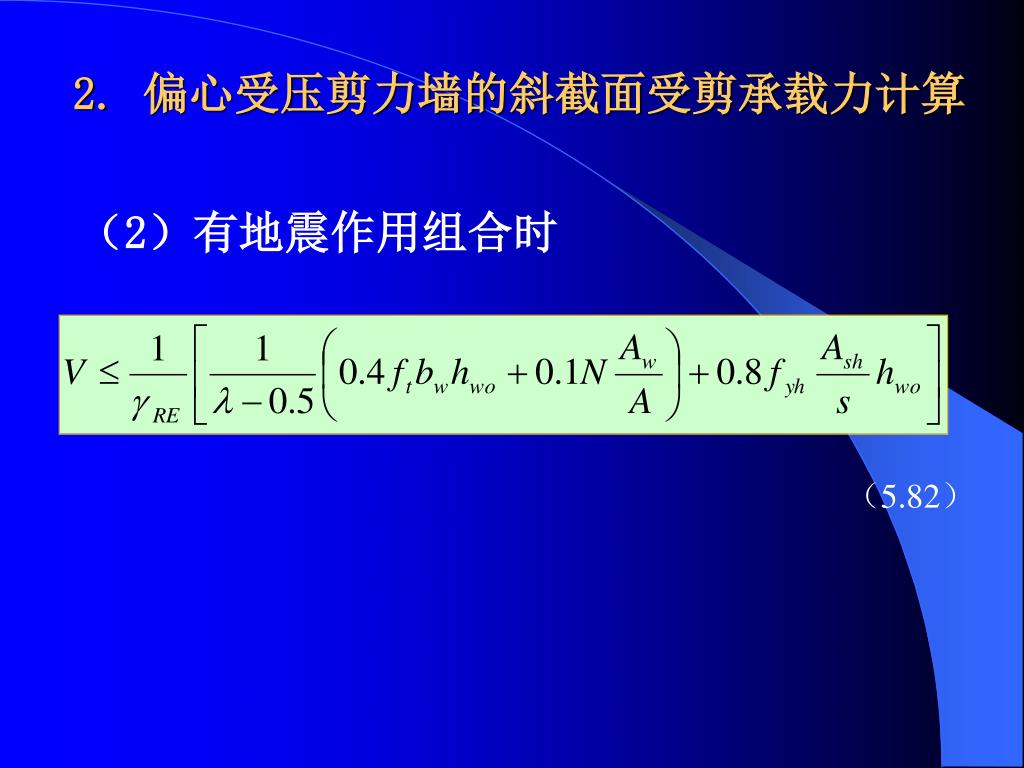

2.偏心受压剪力墙的斜截面受剪承载力计算 （2）有地震作用组合时（5.82）

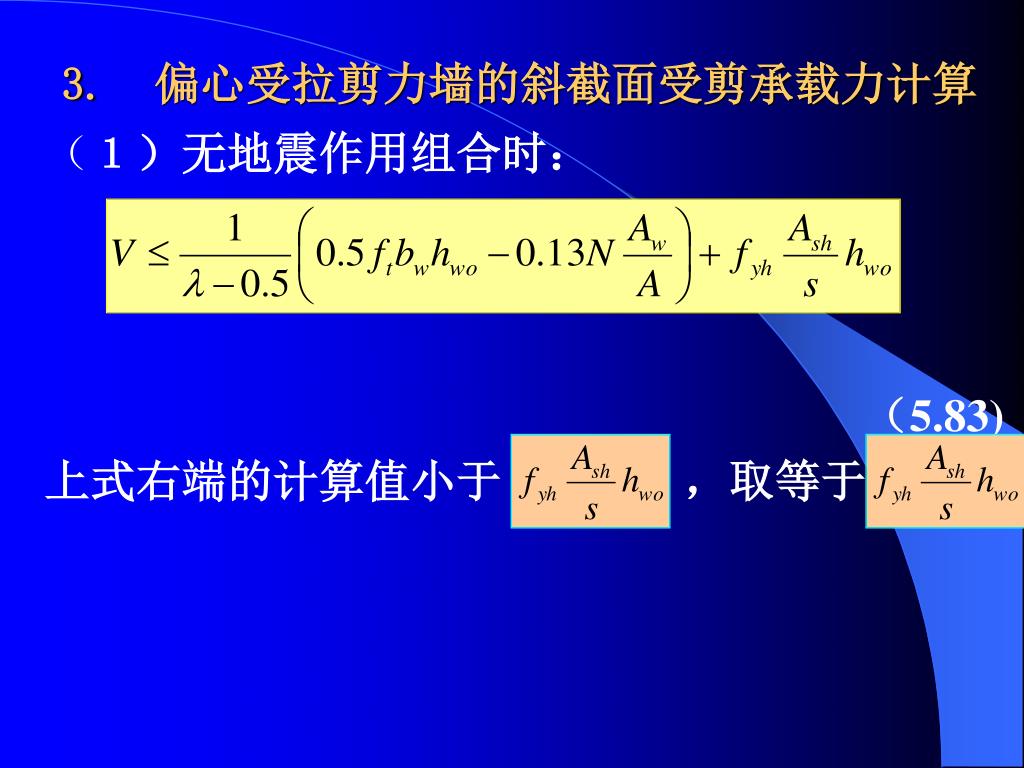

3.偏心受拉剪力墙的斜截面受剪承载力计算 （１）无地震作用组合时：（5.83) 上式右端的计算值小于，取等于

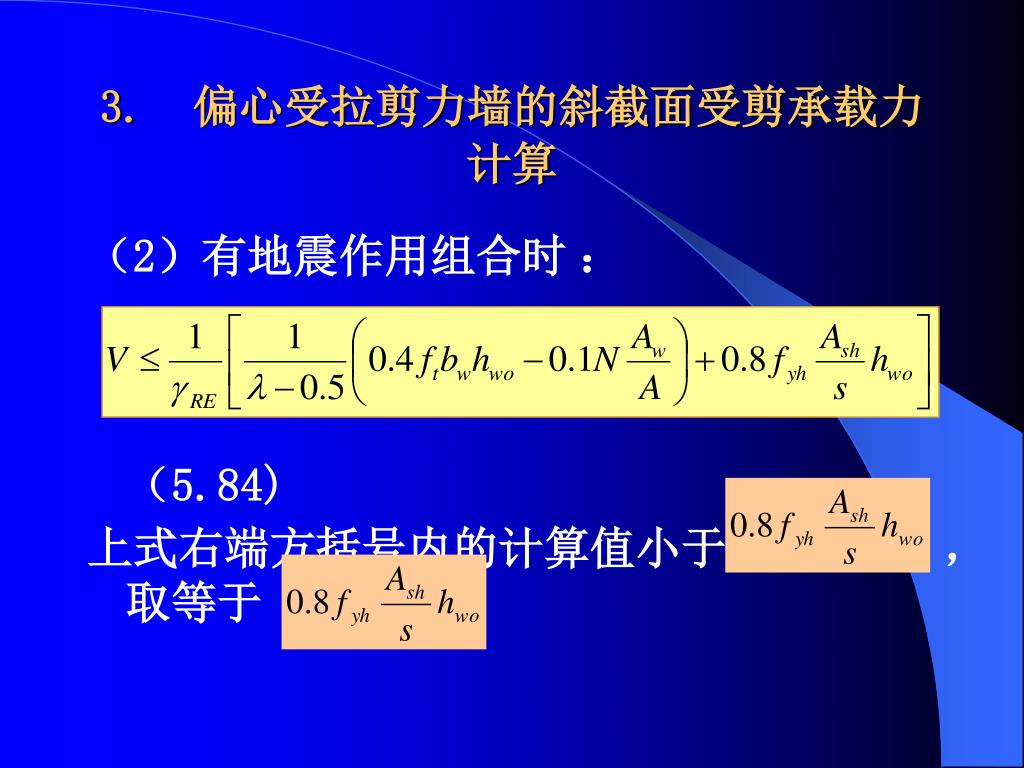

3.偏心受拉剪力墙的斜截面受剪承载力计算 （2）有地震作用组合时：（5.84) 上式右端方括号内的计算值小于，取等于

5.4.3施工缝处的抗滑移能力验算 • 按一级抗震等级设计的剪力墙，其水平施工缝处的抗滑移能力宜符合下列要求： • （5.85) • Vwj——水平施工缝处考虑地震作用组合的剪力设计值； • As——水平施工缝处剪力墙腹板内竖向分布钢筋、竖向插筋和边缘构件（不包括两侧翼墙）纵向钢筋的总截面面积； • N——水平施工缝处考虑地震作用组合的不利轴向力设计值，压力取正值，拉力取负值。

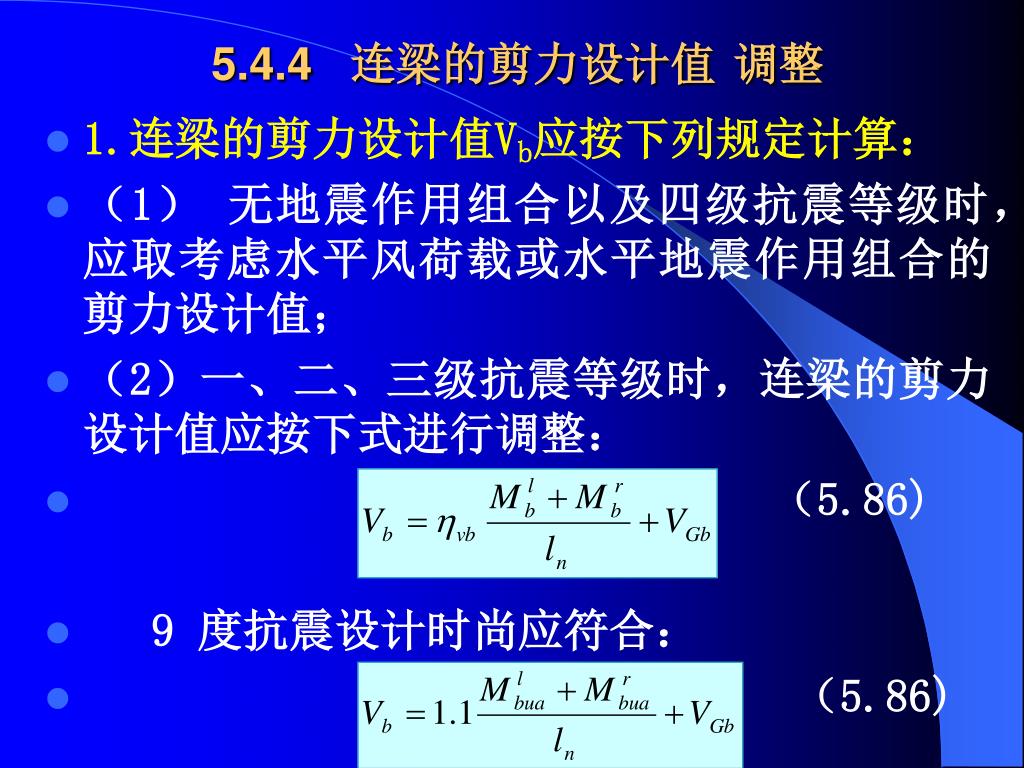

5.4.4 连梁的剪力设计值调整 • 1.连梁的剪力设计值Vb应按下列规定计算： • （1）无地震作用组合以及四级抗震等级时，应取考虑水平风荷载或水平地震作用组合的剪力设计值； • （2）一、二、三级抗震等级时，连梁的剪力设计值应按下式进行调整： • （5.86) • 9 度抗震设计时尚应符合： • （5.86)

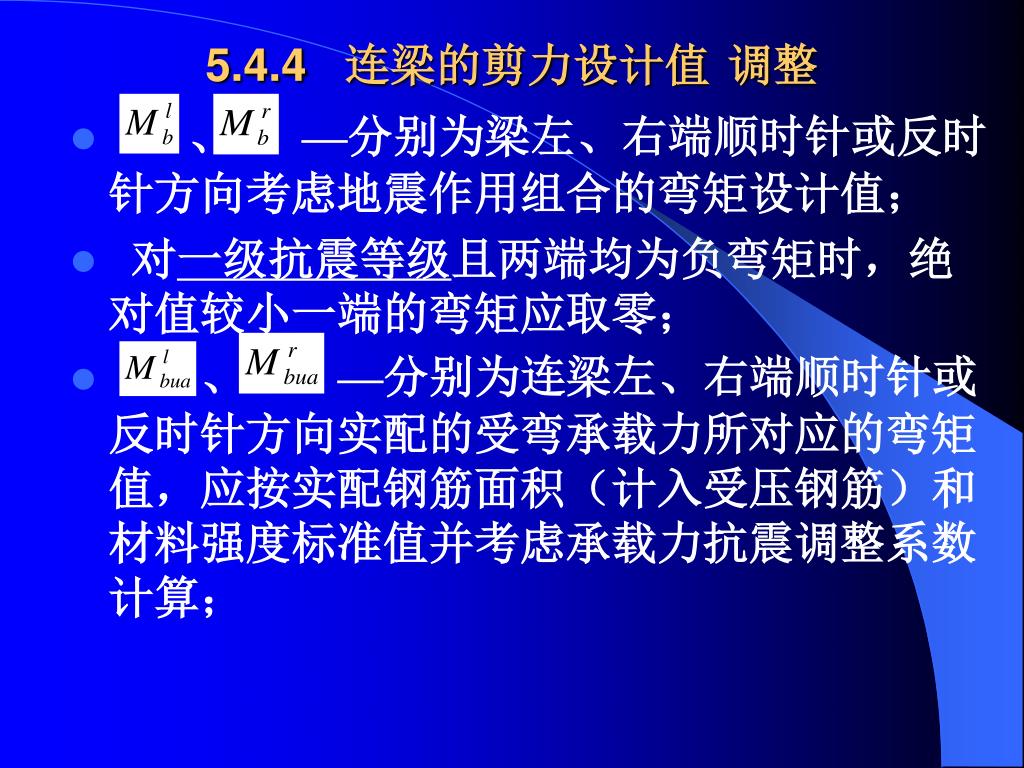

5.4.4 连梁的剪力设计值调整 • 、 —分别为梁左、右端顺时针或反时针方向考虑地震作用组合的弯矩设计值； • 对一级抗震等级且两端均为负弯矩时，绝对值较小一端的弯矩应取零； • 、 —分别为连梁左、右端顺时针或反时针方向实配的受弯承载力所对应的弯矩值，应按实配钢筋面积（计入受压钢筋）和材料强度标准值并考虑承载力抗震调整系数计算；

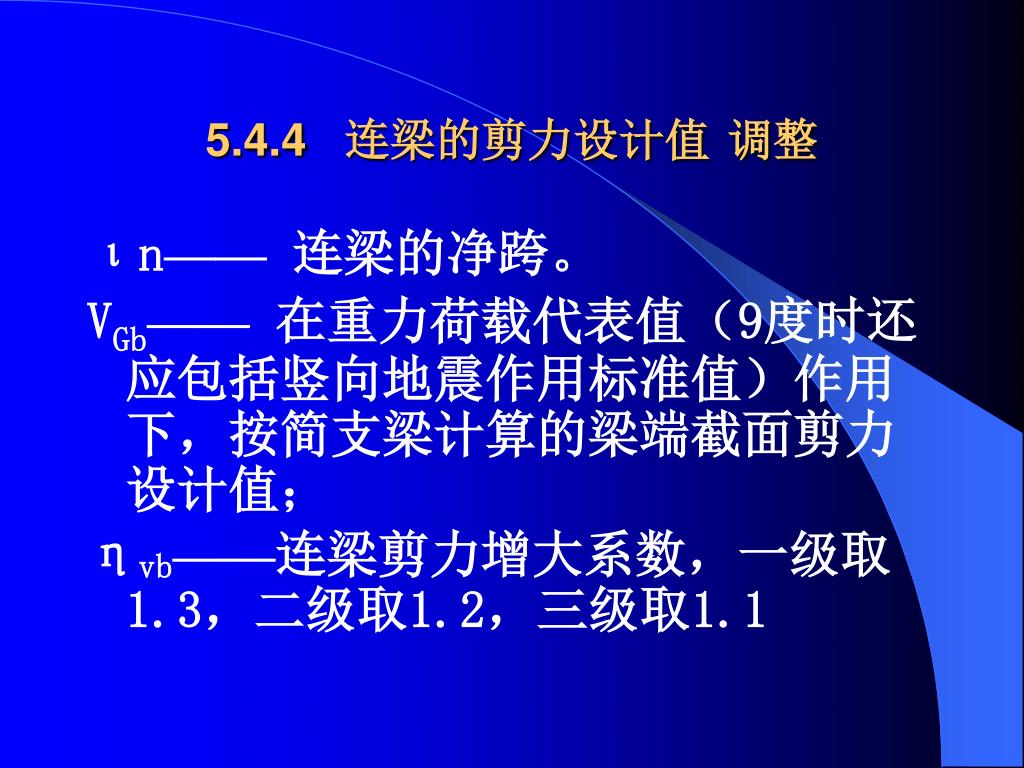

5.4.4 连梁的剪力设计值调整 ιn——连梁的净跨。 VGb——在重力荷载代表值（9度时还应包括竖向地震作用标准值）作用下，按简支梁计算的梁端截面剪力设计值； ηvb——连梁剪力增大系数，一级取1.3，二级取1.2，三级取1.1

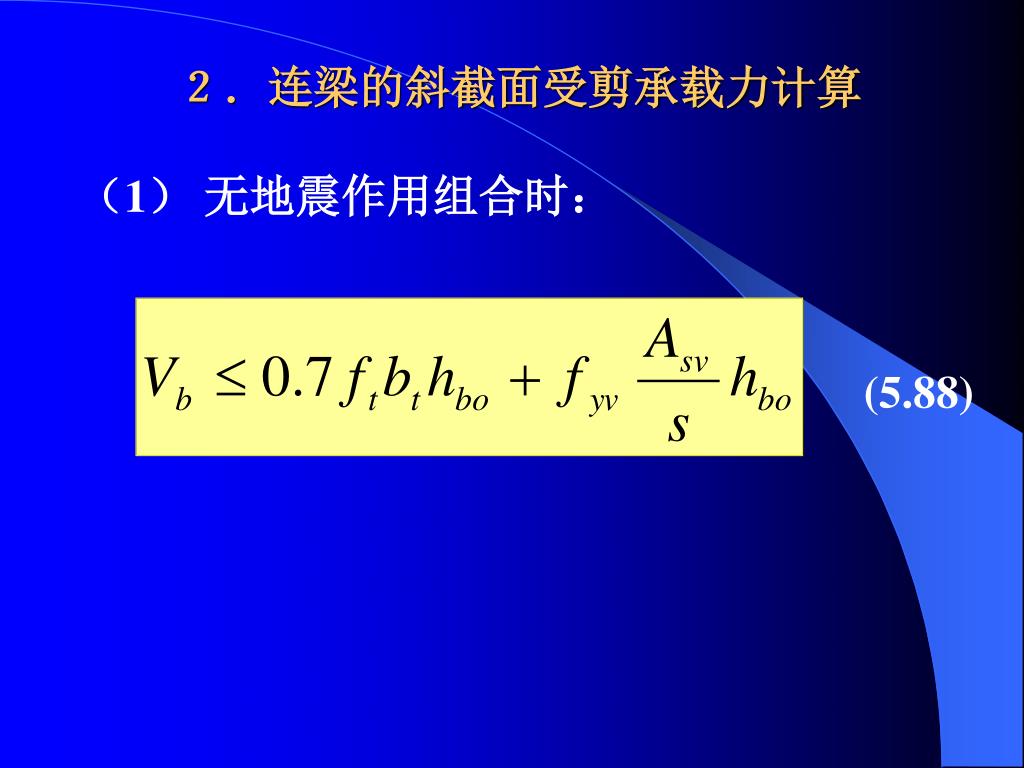

２．连梁的斜截面受剪承载力计算 （1）无地震作用组合时： (5.88)

２．连梁的斜截面受剪承载力计算 （2）有地震作用组合时：跨高比＞2.5时：（延性好） (5.89) 跨高比 ≤2.5时： (5.90)
