第 4 章 负反馈放大电路与基本运算电路. 4.1 负反馈放大电路的组成及基本类型. 课程引入:. 课程引入. 1. 什么是反馈电路?. 教学目标. 2. 怎样的电路才是负反馈放大电路呢?它和基本放大电路有什么区别?. 重点难点. 教学内容. 思考练习. 第 4 章 负反馈放大电路与基本运算电路. 4.1 负反馈放大电路的组成及基本类型. 教学目标:. 课程引入. 1. 熟悉反馈的基本概念和反馈图。. 教学目标. 2. 掌握反馈类型的判断方法。. 重点难点. 教学内容. 思考练习. 第 4 章 负反馈放大电路与基本运算电路.
E N D

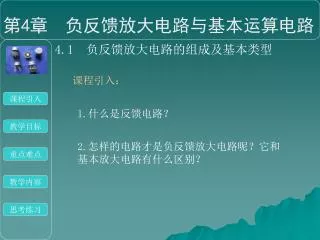

第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 课程引入: 课程引入 1.什么是反馈电路? 教学目标 2.怎样的电路才是负反馈放大电路呢?它和基本放大电路有什么区别? 重点难点 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 教学目标: 课程引入 1.熟悉反馈的基本概念和反馈图。 教学目标 2.掌握反馈类型的判断方法。 重点难点 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 重点难点: 课程引入 反馈类型的判断。 教学目标 重点难点 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 反馈概念的引入 课程引入 我们已经知道,在分压式偏置电路中,为了稳定工作点,在发射极设置电阻Re,通过电路的自动调节过程稳定了IC,实际上Re的作用是将放大器输出量的一部分送回输入端,并与输入量相叠加,这就是反馈;反馈技术可以改善放大器的性能,因此广泛应用于各种放大电路。 教学目标 重点难点 反馈电阻 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 一、反馈放大电路的组成及基本关系式 1、电路组成 课程引入 输入信号 教学目标 重点难点 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 一、反馈放大电路的组成及基本关系式 课程引入 2、基本关系式 开环放大倍数A=xo/xid 反馈系数F=xf/xo 闭环放大倍数Af=xo/xi xid=xi-xf 教学目标 重点难点 Af=xo/xi=Axid/(xid+AFxid)=A/1+AF 负反馈方程Af=A/1+AF 开环放大倍数AF反馈深度1+AF 教学内容 当|1+AF|>>1,|Af|≈|1/F|=1/F,为深度负反馈。 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 一、反馈放大电路的组成及基本关系式 3、反馈的类型 课程引入 正反馈——反馈使净输入电量增加,从而使输出量增大,即反馈信号增强了输入信号。 负反馈——反馈使净输入电量减小,从而使输出量减小,即反馈信号削弱了输入信号。 教学目标 判别方法:瞬时极性法 重点难点 步骤:(1)假设输入信号某一时刻对地电压的瞬时极性;(2)沿着信号正向传输的路经,依次推出电路中相关点的瞬时极性;(3)根据输出信号极性判断反馈信号的极性; (4)判断出正负反馈的性质。 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 一、反馈放大电路的组成及基本关系式 课程引入 直流反馈——反馈回的信号为直流量的反馈。 交流反馈——反馈回的信号为交流量的反馈。 交、直流反馈——反馈回的信号既有直流量又有交流量的反馈。 教学目标 重点难点 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 二、负反馈放大电路的基本类型 1、电压反馈和电流反馈 课程引入 电压反馈——反馈信号取样于输出电压 判别方法:将输出负载RL短路(或uo=0 ),若反馈消失则为电压反馈。 教学目标 重点难点 电流反馈——反馈信号取样于输出电流。 判别方法:将输出负载RL短路(或uo = 0 ),若反馈信号仍然存在则为电流反馈。 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 二、负反馈放大电路的基本类型 2、串联反馈和并联反馈 课程引入 串联反馈——在输入端,反馈信号与输入信号以电压相加减的形式出现。uid = uiuf 特点:信号源内阻越小,反馈效果越明显。 教学目标 重点难点 并联反馈——在输入端,反馈信号与输入信号以电流相加减的形式出现。iid = iiif 特点:信号源内阻越大,反馈效果越明显。 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 二、负反馈放大电路的基本类型 3、四种基本反馈类型 课程引入 教学目标 重点难点 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 三、负反馈放大电路分析 课程引入 教学目标 重点难点 分析:电阻Rf 跨接在输入回路与输出回路之间,输出电压 uo经Rf与R1分压反馈到输入回路,故电路有反馈;根据瞬时极性法,反馈使净输入电压uid减小,为负反馈;RL=0,无反馈,故为电压反馈;uf=uoR1/(R1+Rf) 也说明是电压反馈;uid=uiuf故为串联反馈;所以,此电路为电压串联负反馈。 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 三、负反馈放大电路分析 课程引入 教学目标 重点难点 分析:Rf为输入回路和输出回路的公共电阻,故有反馈。反馈使净输入电压uid减小,为负反馈;RL=0,反馈存在,故为电流反馈;uf=ioRf,也说明是电流反馈;uid=ui–uf故为串联反馈;所以此电路为电流串联负反馈。 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 三、负反馈放大电路分析 课程引入 教学目标 重点难点 分析:Rf为输入回路和输出回路的公共电阻,故电路存在反馈;RL=0,无反馈,故为电压反馈;根据瞬时极性法判断,反馈使净输入电流iid减小,为负反馈;iid=iiif,故为并联反馈;所以此电路为电压并联负反馈。 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 三、负反馈放大电路分析 课程引入 教学目标 重点难点 分析:Rf为输入回路和输出回路的公共电阻,故电路存在反馈;令RL=0,反馈仍然存在,故为电流反馈;根据瞬时极性法判断,反馈使净输入电流iid减小,为负反馈;iid=iiif,故为并联反馈;所以此电路为电流并联负反馈。 教学内容 思考练习
第4章 负反馈放大电路与基本运算电路 4.1 负反馈放大电路的组成及基本类型 思考练习: 课程引入 1.什么是正反馈和负反馈?如何判别之? 教学目标 2.什么是串联负反馈和并联负反馈?如何判别之? 重点难点 3.什么是电压负反馈和电流负反馈?如何判别之? 教学内容 思考练习
