  1. 乳腺肿瘤检测研究进展 报告人：李钦伟 指导老师：肖夏 时间：2013年04月21日

  2. 主要内容：1.希尔伯特黄时频分析成果2.新的思路以及改进的新方法3.新方法研究成果4.下一步工作的规划主要内容：1.希尔伯特黄时频分析成果2.新的思路以及改进的新方法3.新方法研究成果4.下一步工作的规划

  3. 希尔伯特黄时频分析过程 • 其主要任务是描述信号的频谱含量如何随时间进行变化的 • 而最终目的是建立一种分布，以便能在时间和频率上同时表示信号的能量或者强度。 • 突破在于固有模态函数（Intrinsic Model Function或者IMF)的提出和经验模式分解法（EMD）的引入

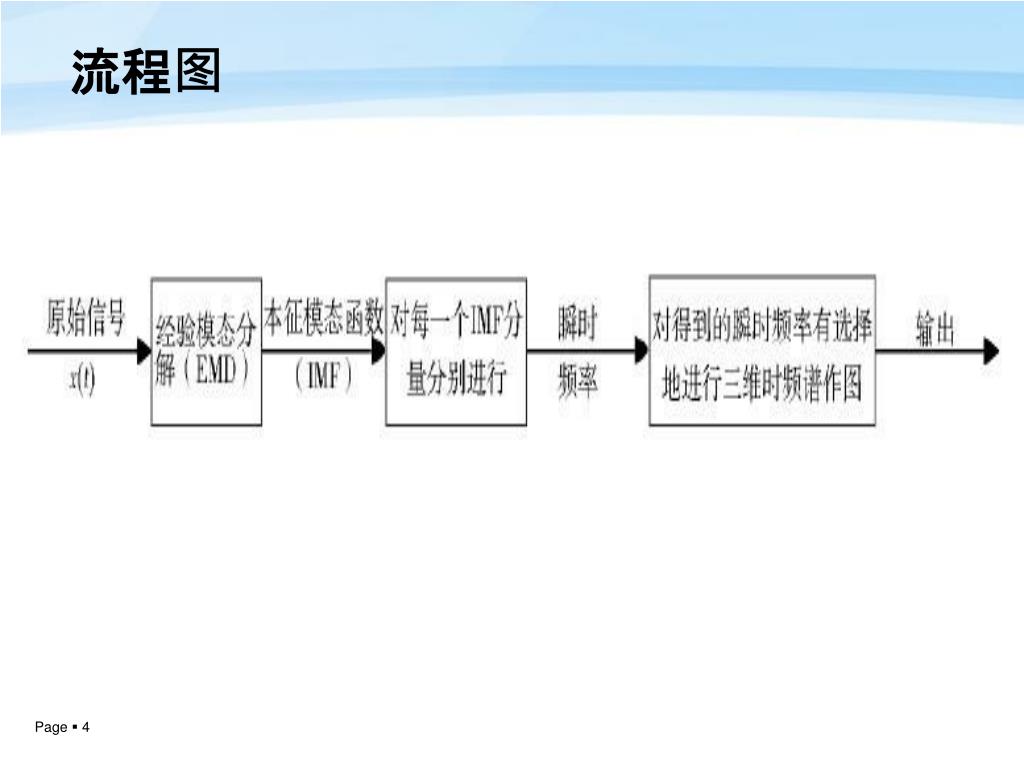

  4. 流程图

  5. 经验模态分解（EMD） • 希尔伯特黄变换的核心是经验模态分解，这一过程可以得到信号的固有模态函数（IMF），然后用希尔伯特变换对各个IMF进行变换，得到它们的瞬时频率，瞬时振幅等特性。 • 信号经过经验模态分解（EMD），可以将一些噪音与杂波滤除，得到信号本身固有的信息。

  6. 本次研究所用模型：

  7. 天线排布为：

  8. 信号为1发6收的，含有肿瘤的信号，下图为该信号原始信号图以及分解过后的IMF图信号为1发6收的，含有肿瘤的信号，下图为该信号原始信号图以及分解过后的IMF图

  9. 下图为不含肿瘤的信号IMF图

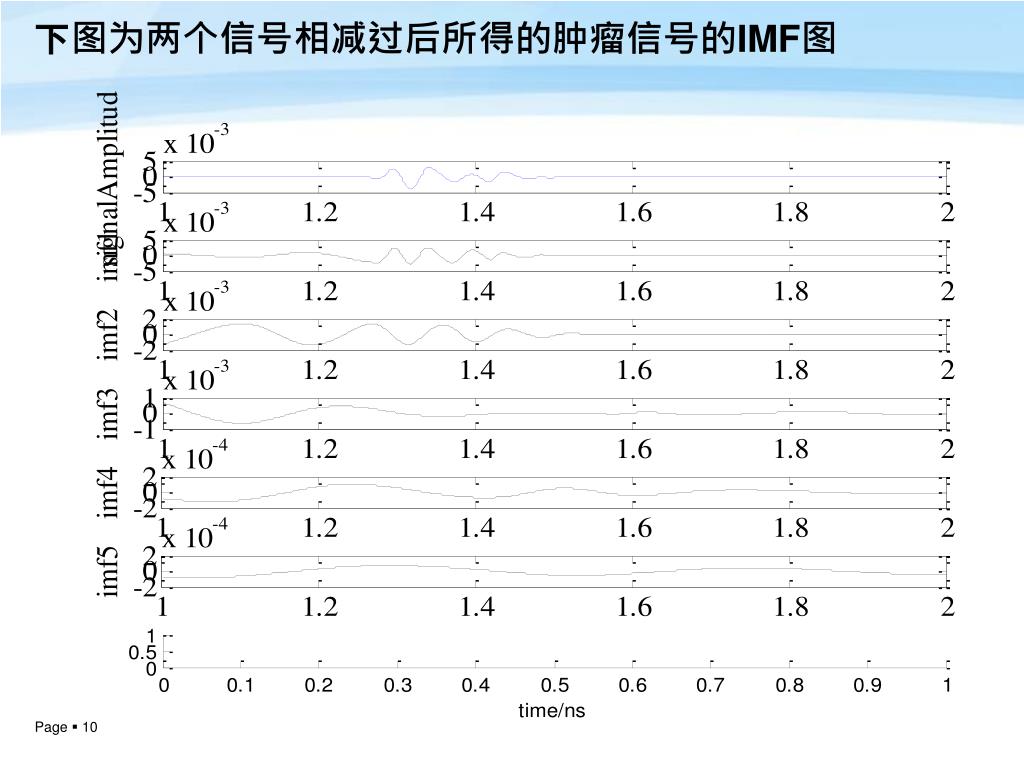

  10. 下图为两个信号相减过后所得的肿瘤信号的IMF图下图为两个信号相减过后所得的肿瘤信号的IMF图

  11. 对比了以上三幅图之后，没有发现能够提取肿瘤信息有效的信息，因此，我编写了程序画出以上信号的二维时频谱，下图是没有肿瘤信息的信号时频谱，x轴为时间步，y轴为归一化的频率。对比了以上三幅图之后，没有发现能够提取肿瘤信息有效的信息，因此，我编写了程序画出以上信号的二维时频谱，下图是没有肿瘤信息的信号时频谱，x轴为时间步，y轴为归一化的频率。

  12. 下图为含有肿瘤信息的信号时频谱

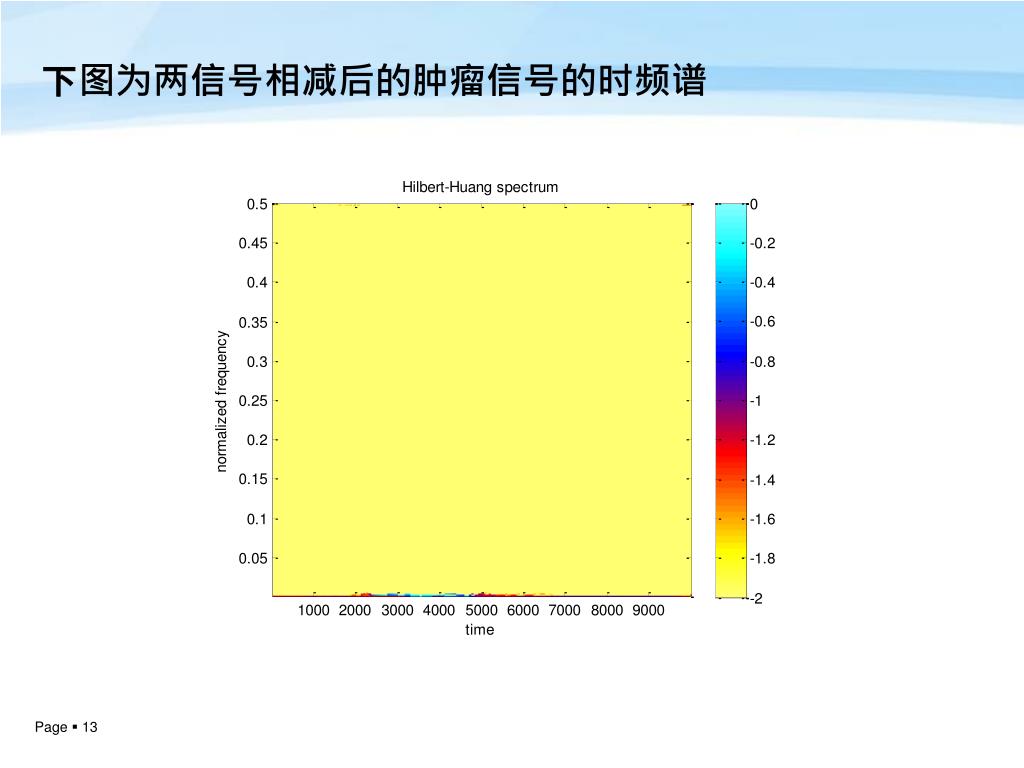

  13. 下图为两信号相减后的肿瘤信号的时频谱

  14. 同样的，这些结果都不能给出有效的能够从中得出含有肿瘤信息的结果。以下是含有肿瘤信息的信号的瞬时频率图。同样的，这些结果都不能给出有效的能够从中得出含有肿瘤信息的结果。以下是含有肿瘤信息的信号的瞬时频率图。

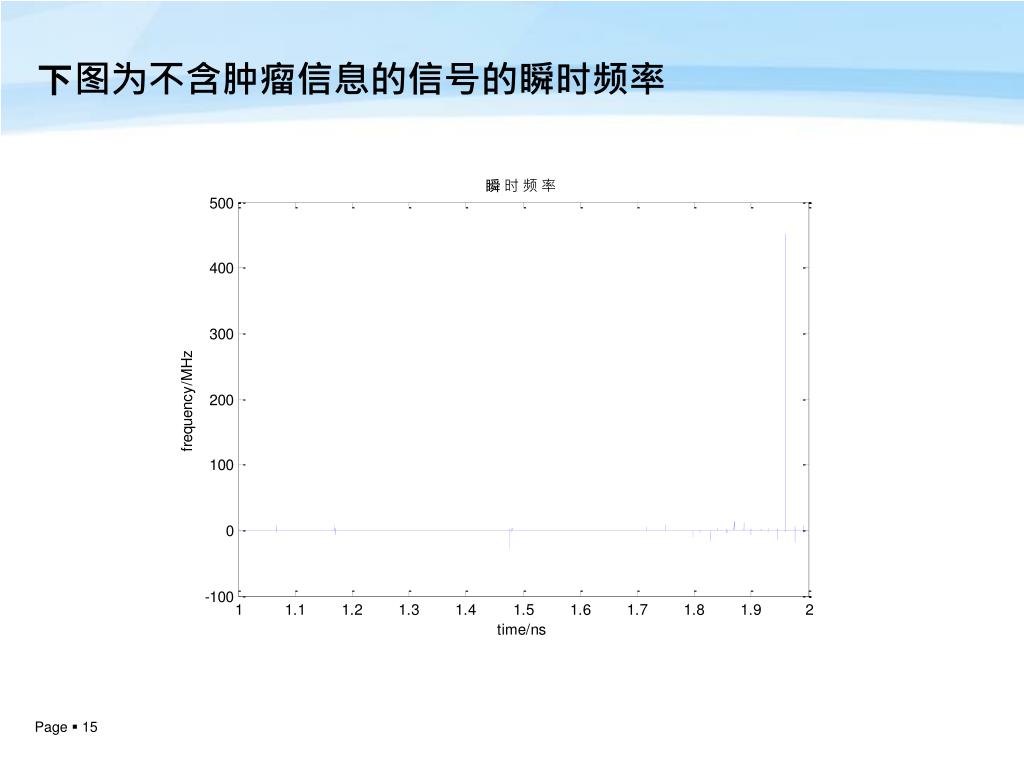

  15. 下图为不含肿瘤信息的信号的瞬时频率

  16. 两个信号相减过后的信号瞬时频率图

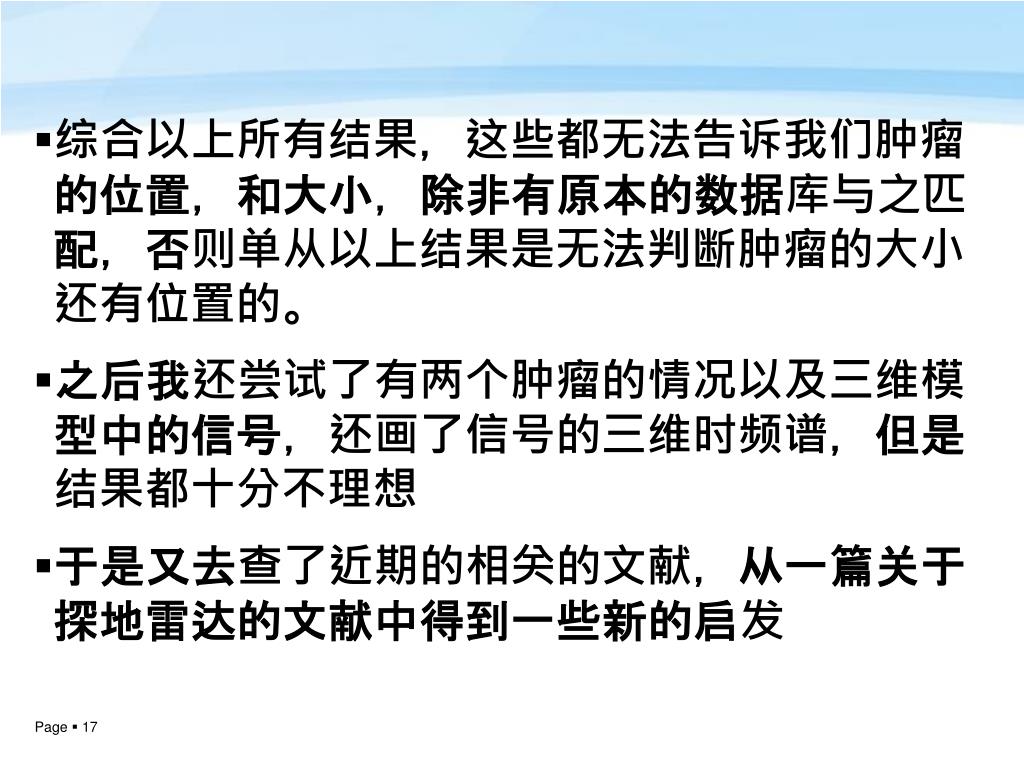

  17. 综合以上所有结果，这些都无法告诉我们肿瘤的位置，和大小，除非有原本的数据库与之匹配，否则单从以上结果是无法判断肿瘤的大小还有位置的。综合以上所有结果，这些都无法告诉我们肿瘤的位置，和大小，除非有原本的数据库与之匹配，否则单从以上结果是无法判断肿瘤的大小还有位置的。 • 之后我还尝试了有两个肿瘤的情况以及三维模型中的信号，还画了信号的三维时频谱，但是结果都十分不理想 • 于是又去查了近期的相关的文献，从一篇关于探地雷达的文献中得到一些新的启发

  18. 新的思路与改进后的方法 • 文中说明EMD有一定的缺陷，实际应用中会出现模态混叠，导致一部分真实信息的丢失，后有人提出了新的噪声辅助数据分析方法，即总体平均经验模态分解（EEMD）方法，该方法具有有效的抗混叠分解能力 • 其核心思想是利用白噪声具有频率均匀分布的统计特性，当信号加入高斯白噪声后，将使得信号在不同尺度上具有连续性，改变了信号极值点的特性，有效地避免了模式混叠的现象。

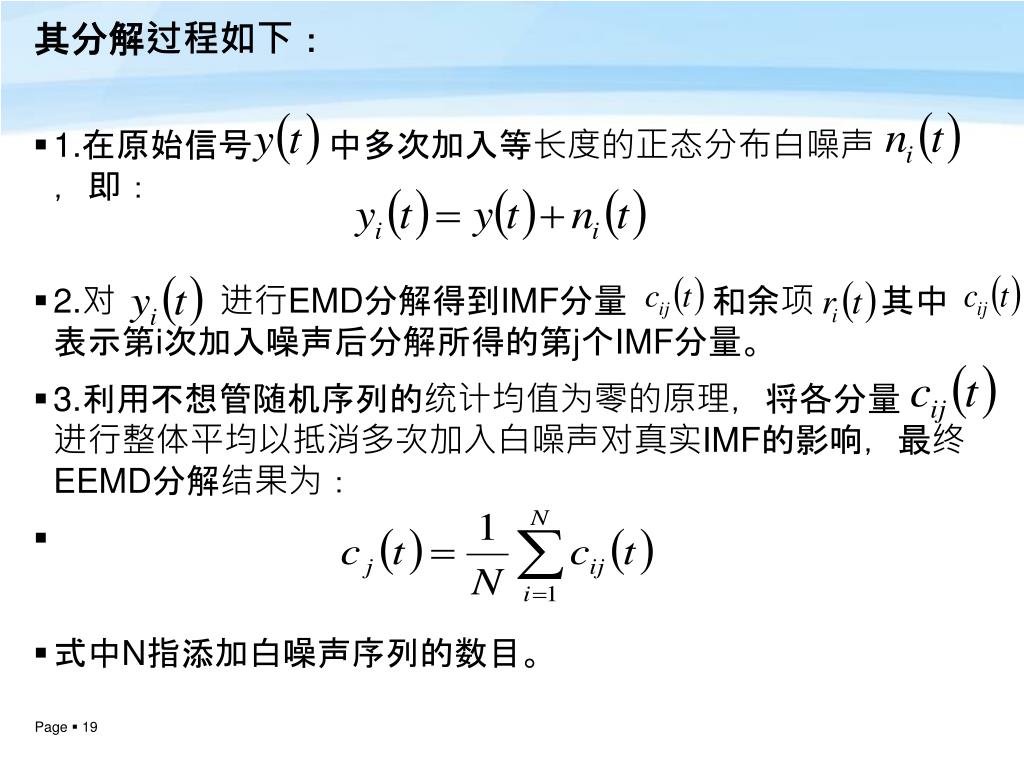

  19. 其分解过程如下： • 1.在原始信号 中多次加入等长度的正态分布白噪声 ，即： • 2.对 进行EMD分解得到IMF分量 和余项 其中 表示第i次加入噪声后分解所得的第j个IMF分量。 • 3.利用不想管随机序列的统计均值为零的原理，将各分量 进行整体平均以抵消多次加入白噪声对真实IMF的影响，最终EEMD分解结果为： • 式中N指添加白噪声序列的数目。

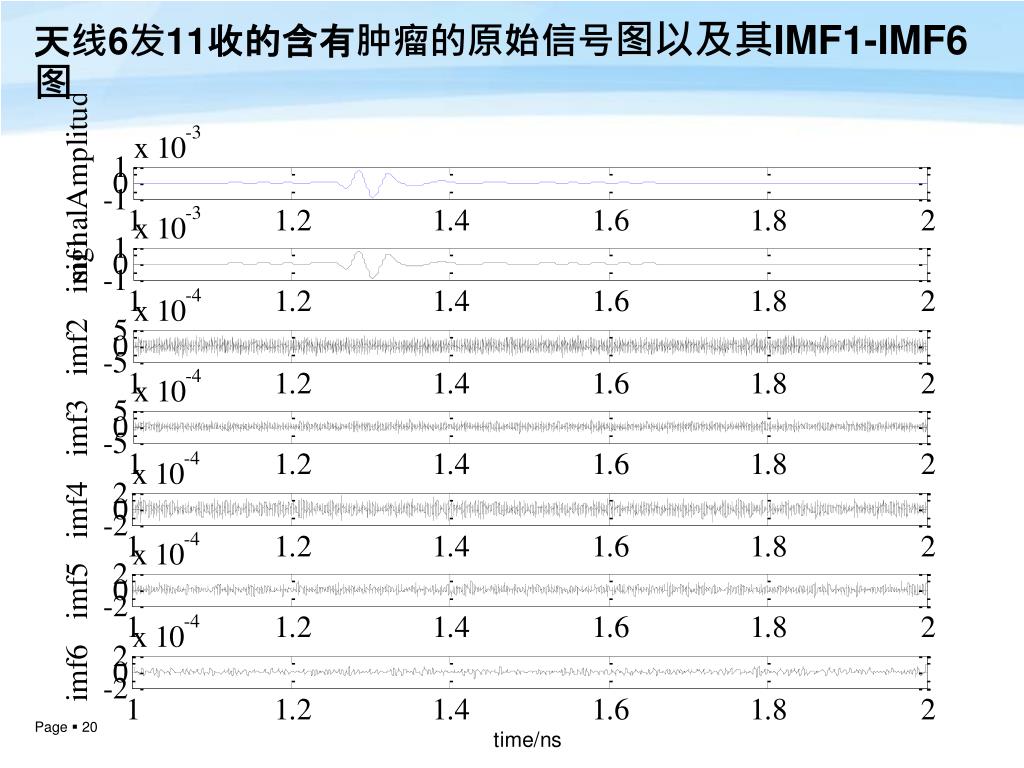

  20. 天线6发11收的含有肿瘤的原始信号图以及其IMF1-IMF6图天线6发11收的含有肿瘤的原始信号图以及其IMF1-IMF6图

  21. 含有肿瘤的信号分解后的IMF7至IMF13

  22. 无肿瘤信号分解后的IMF7-IMF13

  23. 两信号相减后的原始信号图以及其IMF1-IMF6图

  24. 因此，新的方法是： • 分析了各个信号的IMF图之后，发现含有肿瘤信号分解后的IMF7和IMF8能够体现肿瘤的信息，因此，我尝试使用天线6发11收和天线6发8收的含有肿瘤信息的信号进行分解得到它们的IMF7和IMF8，将两个信号相加成为一个信号后进行肿瘤成像，得到以下成像图

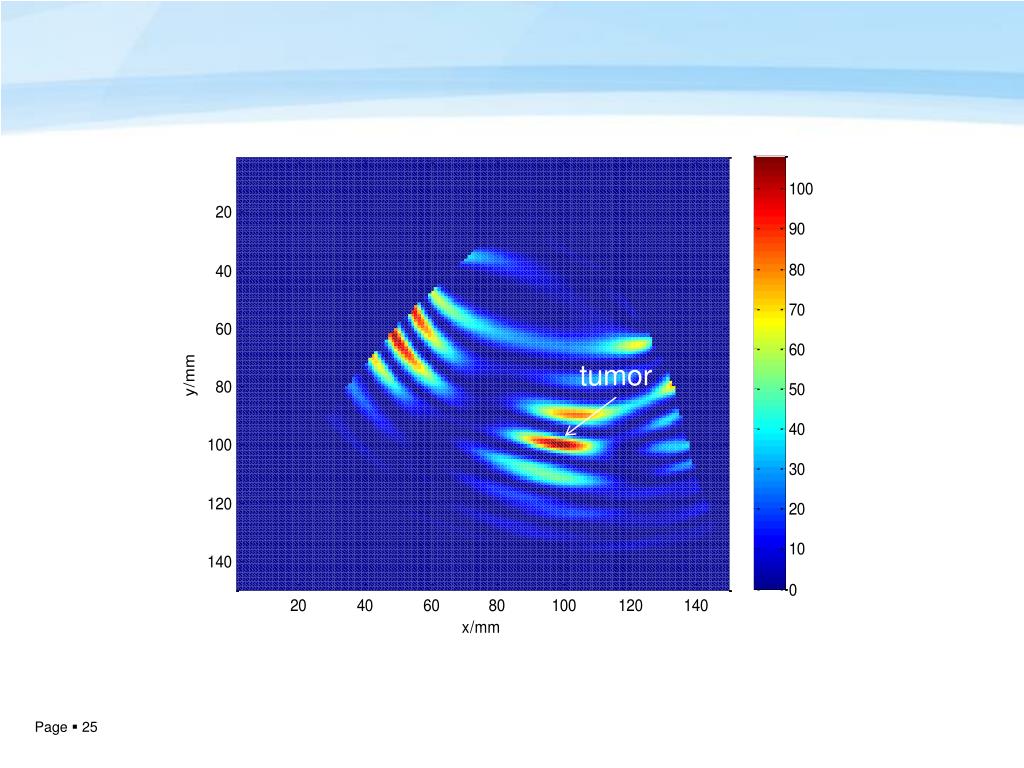

  25. tumor

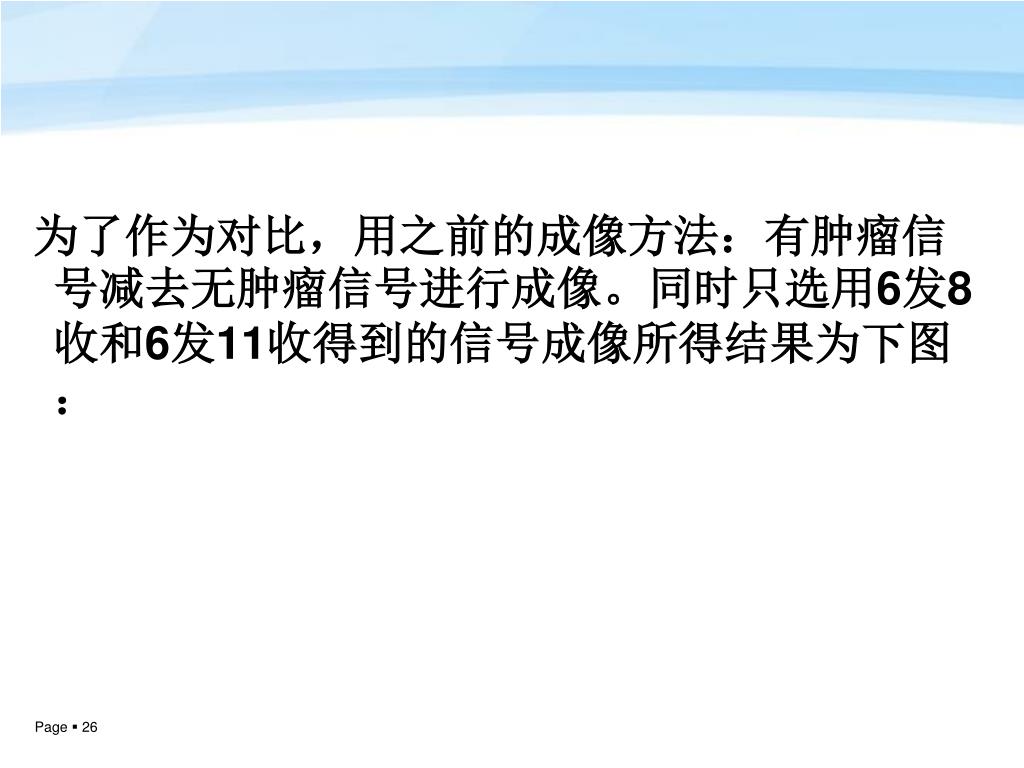

  26. 为了作为对比，用之前的成像方法：有肿瘤信号减去无肿瘤信号进行成像。同时只选用6发8收和6发11收得到的信号成像所得结果为下图：为了作为对比，用之前的成像方法：有肿瘤信号减去无肿瘤信号进行成像。同时只选用6发8收和6发11收得到的信号成像所得结果为下图：

  27. tumor

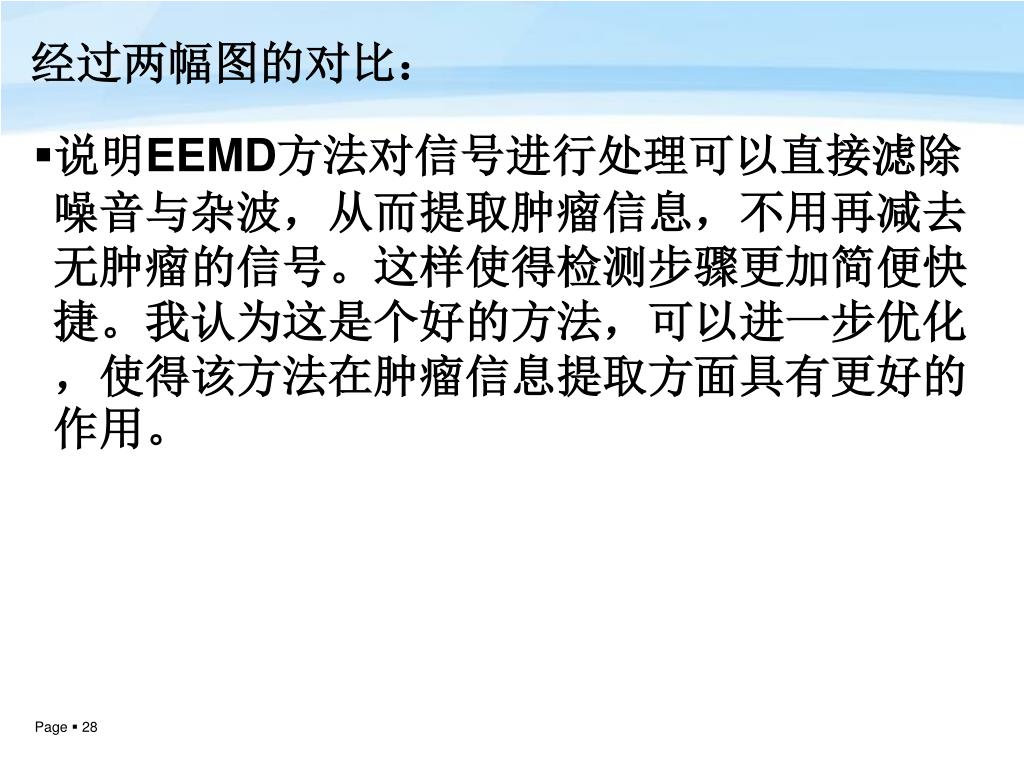

  28. 经过两幅图的对比： • 说明EEMD方法对信号进行处理可以直接滤除噪音与杂波，从而提取肿瘤信息，不用再减去无肿瘤的信号。这样使得检测步骤更加简便快捷。我认为这是个好的方法，可以进一步优化，使得该方法在肿瘤信息提取方面具有更好的作用。

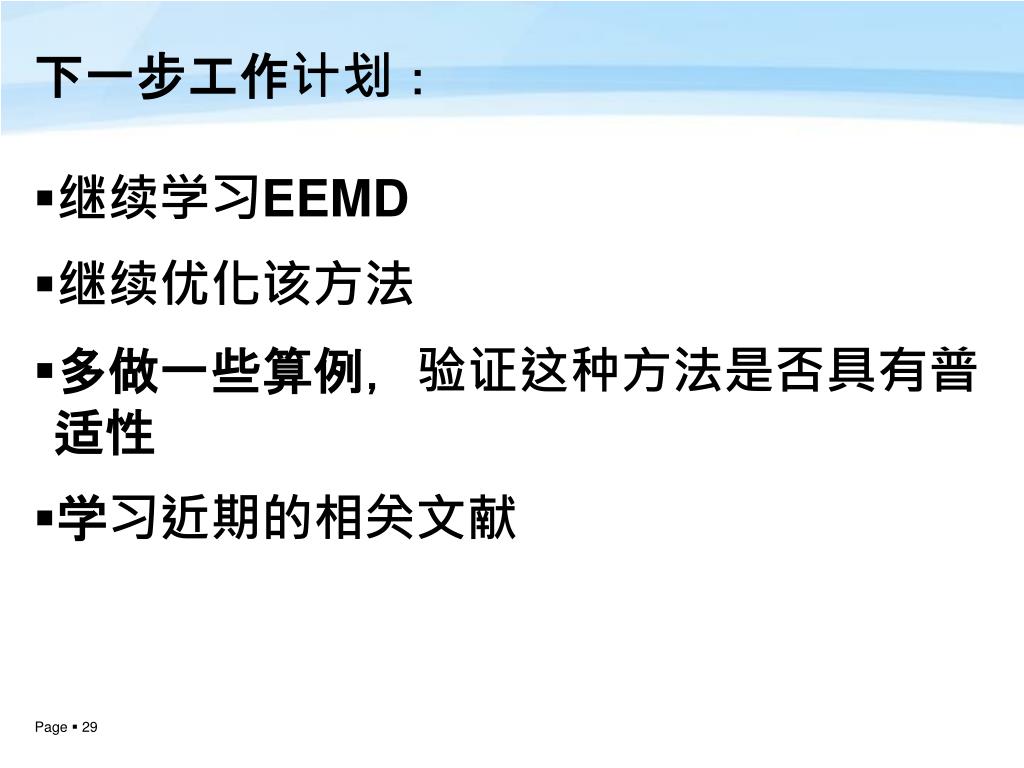

  29. 下一步工作计划： • 继续学习EEMD • 继续优化该方法 • 多做一些算例，验证这种方法是否具有普适性 • 学习近期的相关文献

  30. 谢谢！
