ＳｐｅｃＣを用いた回路設計の評価に関する研究

ＳｐｅｃＣを用いた回路設計の評価に関する研究ＳｐｅｃＣを用いた回路設計の評価に関する研究情報科学部情報処理学科８００－１６７　吉本　公彦

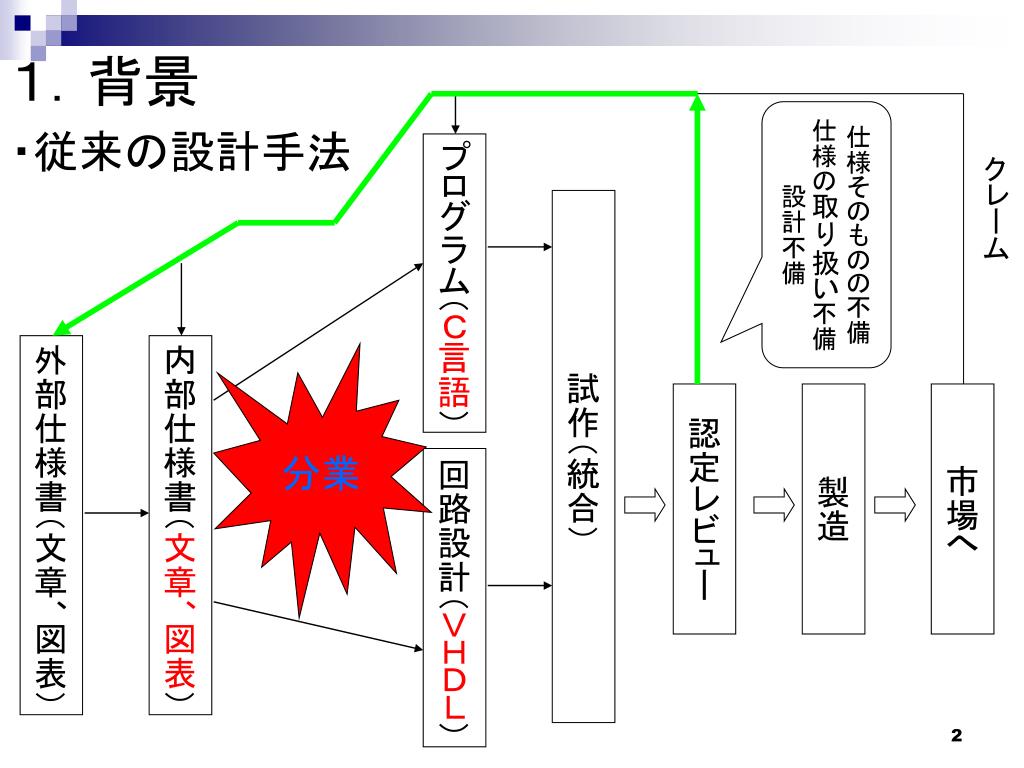

１．背景 仕様そのものの不備仕様の取り扱い不備設計不備・従来の設計手法プログラム（Ｃ言語）クレーム試作（統合）外部仕様書（文章、図表）内部仕様書（文章、図表）分業認定レビュー製造市場へ回路設計（ＶＨＤＬ）

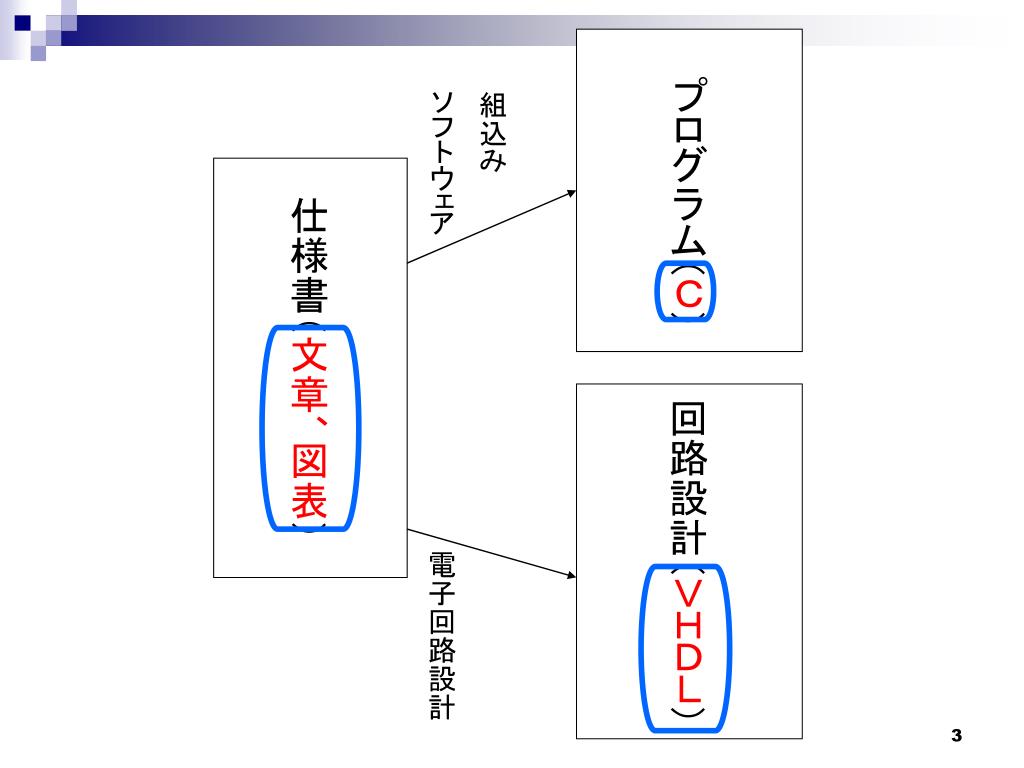

プログラム（Ｃ） 組込みソフトウェア仕様書（文章、図表）回路設計（ＶＨＤＬ）電子回路設計

・問題点 →コストや時間が大幅に掛かってしまう →ハードウェア技術者の不足 →ハードウェアとソフトウェアの設計者の壁

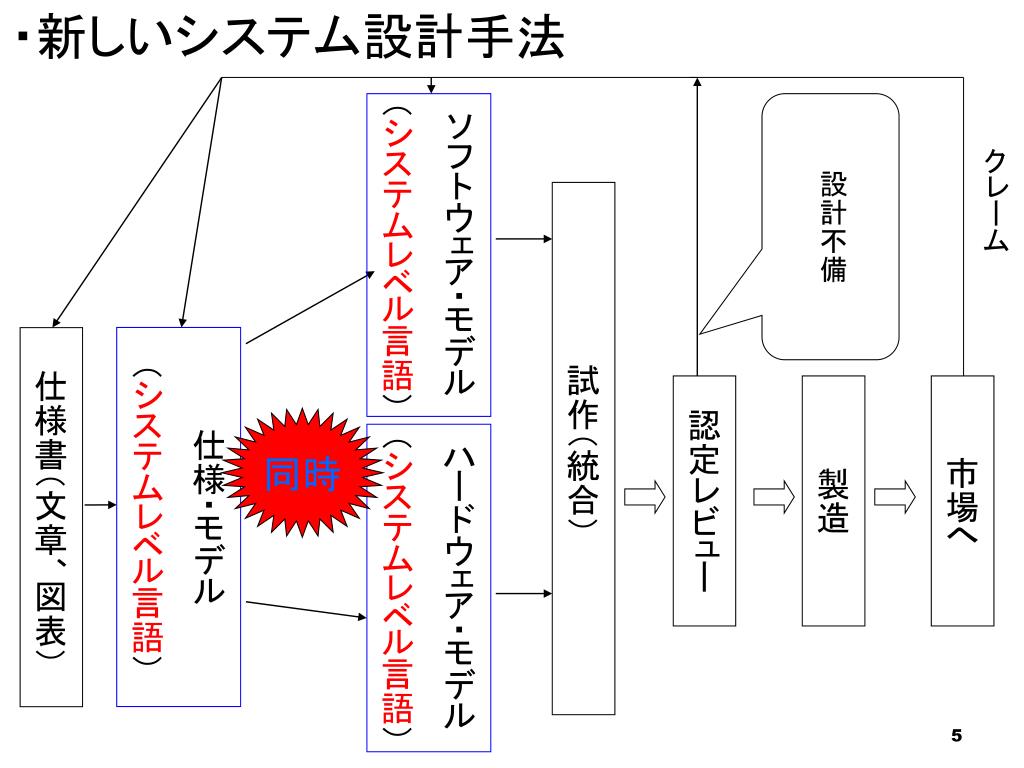

・新しいシステム設計手法 ソフトウェア・モデル（システムレベル言語）設計不備クレーム試作（統合）仕様・モデル（システムレベル言語）仕様書（文章、図表）認定レビュー製造市場へ同時ハードウェア・モデル（システムレベル言語）

　ソフトウェア・モデル （システムレベル言語）接続して協調検証が可能になる組込みソフトウェア仕様・モデル（システムレベル言語）ハードウェア・モデル（システムレベル言語）電子回路設計

2．有名なシステムレベル言語 • SpecC →カリフォルニア大学のGajski教授が提唱 →C言語を拡張 →ＳＴＯＣが普及推進を行っている • SystemC →Synopsys社、CoWare社などが共同開発 →C++言語を拡張 →ＯＳＣＩが普及活動を行っている

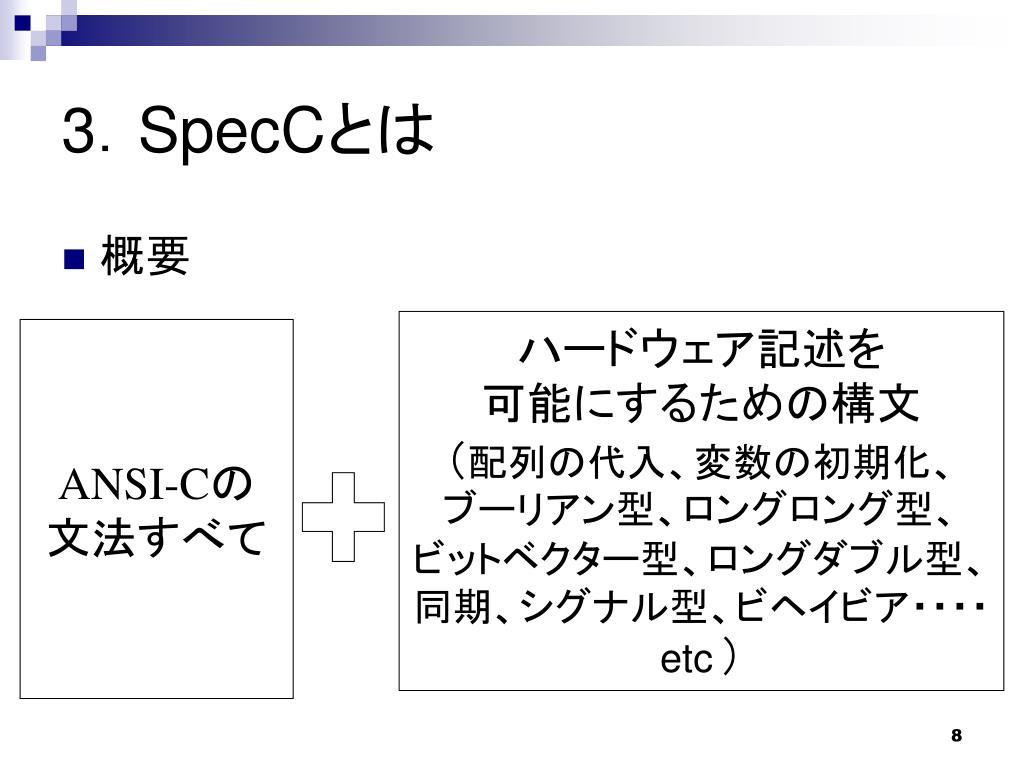

3．SpecCとは • 概要ハードウェア記述を可能にするための構文（配列の代入、変数の初期化、ブーリアン型、ロングロング型、ビットベクター型、ロングダブル型、同期、シグナル型、ビヘイビア・・・・etc） ANSI-Cの文法すべて

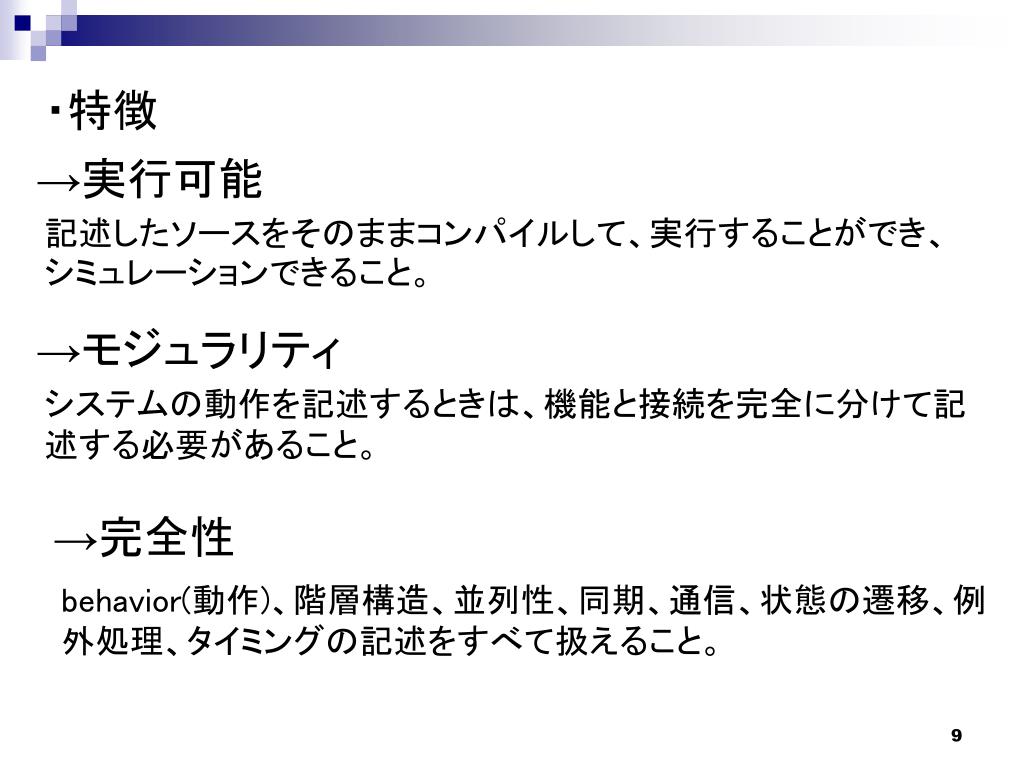

・特徴 →実行可能記述したソースをそのままコンパイルして、実行することができ、シミュレーションできること。 →モジュラリティシステムの動作を記述するときは、機能と接続を完全に分けて記述する必要があること。 →完全性 behavior(動作)、階層構造、並列性、同期、通信、状態の遷移、例外処理、タイミングの記述をすべて扱えること。

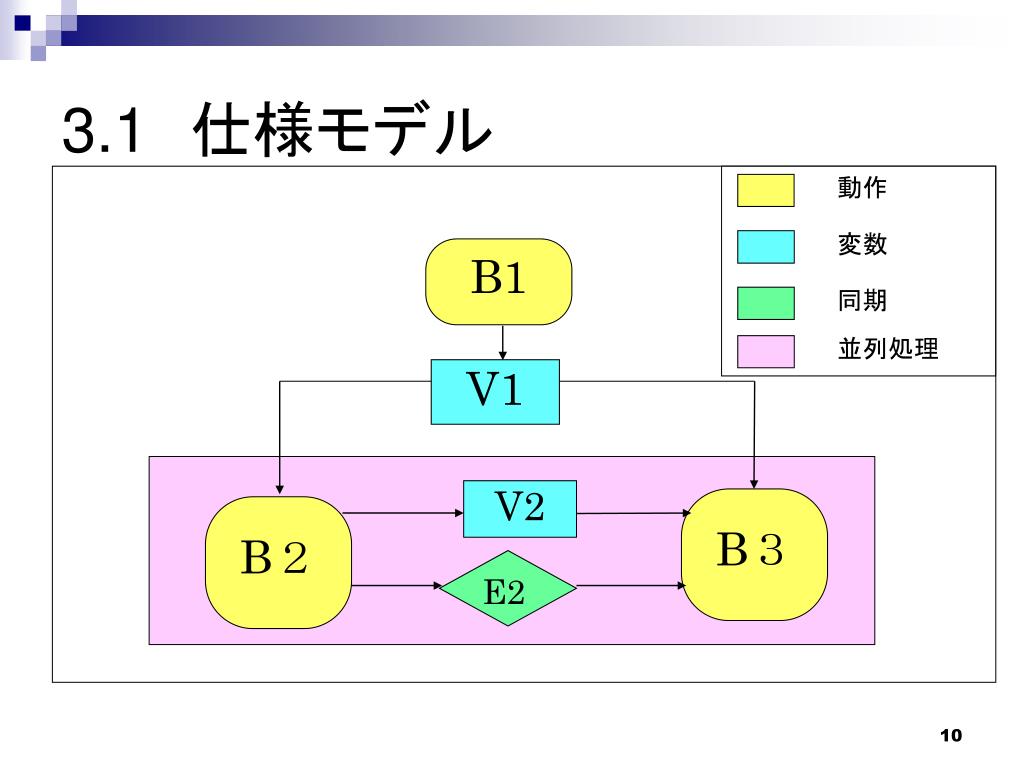

3.1　仕様モデル 動作変数 B1 同期並列処理 V1 V2 B３ B２ E2

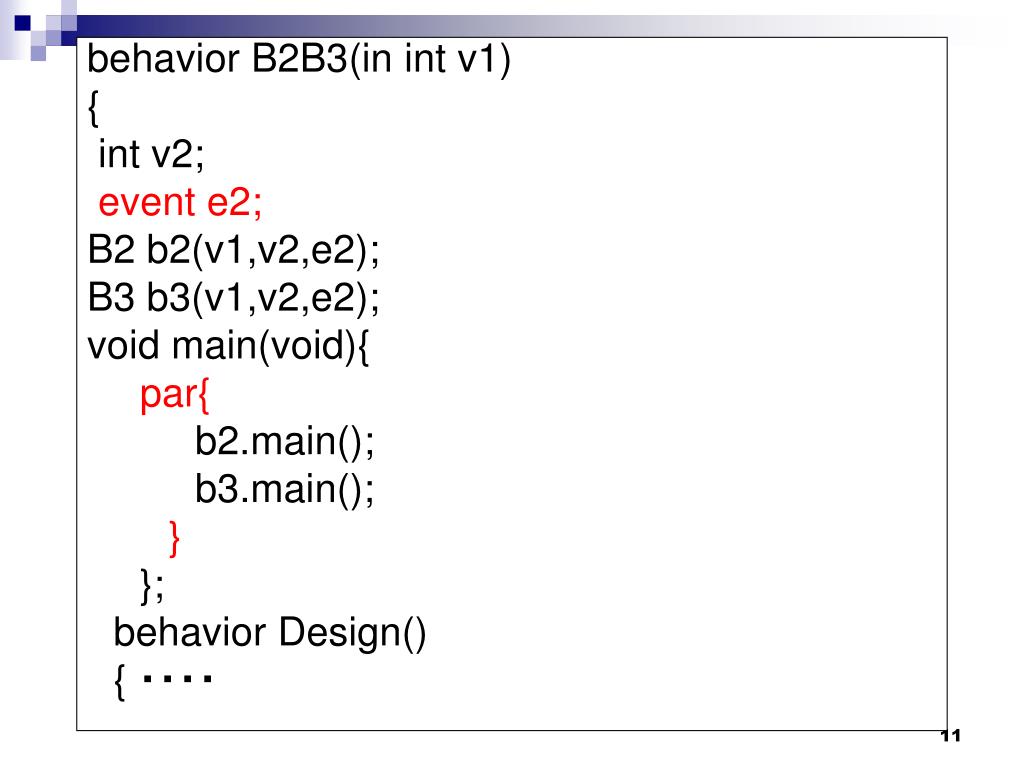

behavior B2B3(in int v1) { int v2; event e2; B2 b2(v1,v2,e2); B3 b3(v1,v2,e2); void main(void){ par{ b2.main(); b3.main(); } }; behavior Design() { ・・・・

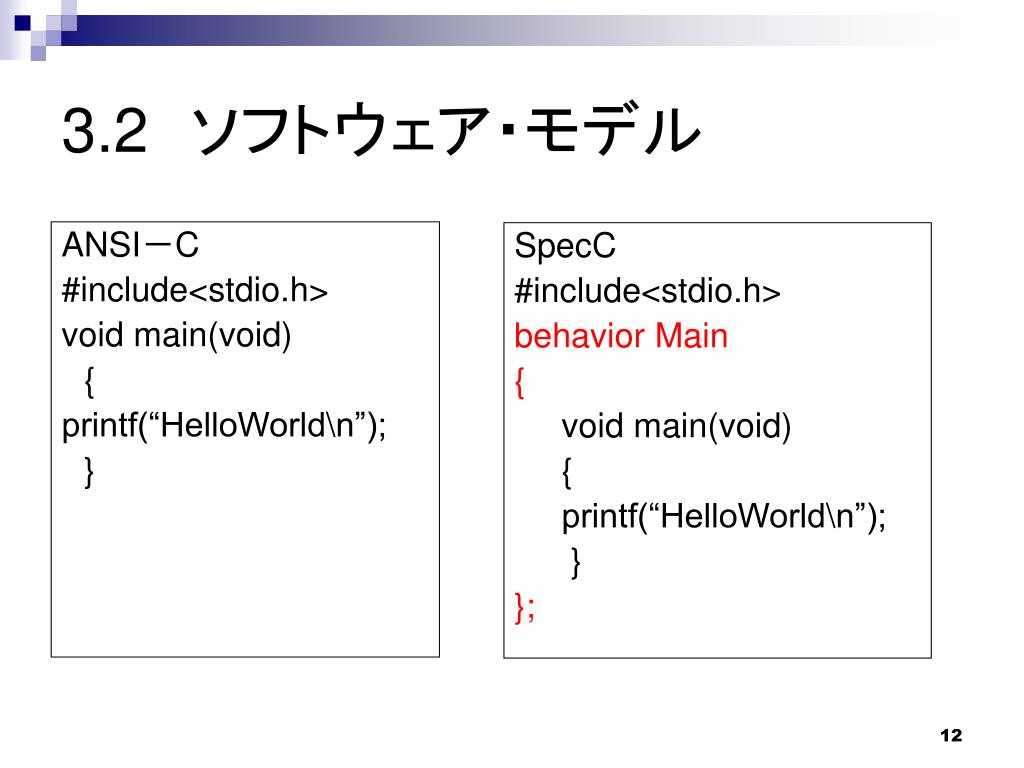

ANSI－C #include<stdio.h> void main(void) { printf(“HelloWorld\n”); } SpecC #include<stdio.h> behavior Main { void main(void) { printf(“HelloWorld\n”); } }; 3.2　ソフトウェア・モデル

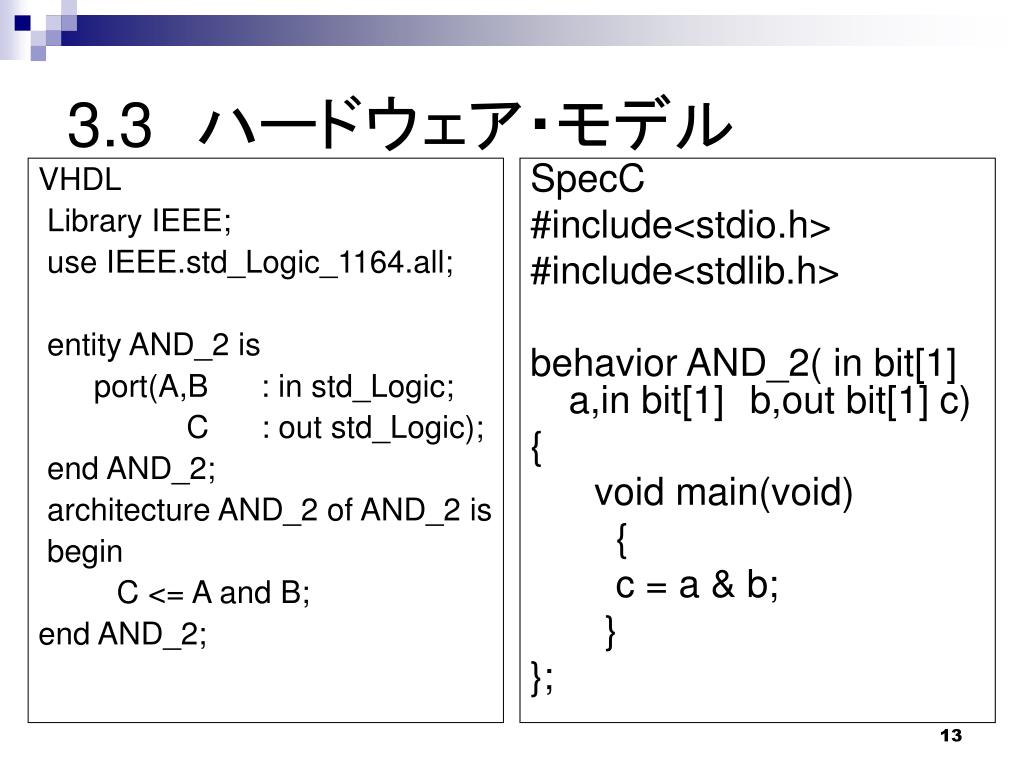

VHDL Library IEEE; use IEEE.std_Logic_1164.all; entity AND_2 is port(A,B : in std_Logic; C : out std_Logic); end AND_2; architecture AND_2 of AND_2 is begin C <= A and B; end AND_2; SpecC #include<stdio.h> #include<stdlib.h> behavior AND_2( in bit[1] a,in bit[1]b,out bit[1] c) { void main(void) { c = a & b; } }; 3.3　ハードウェア・モデル

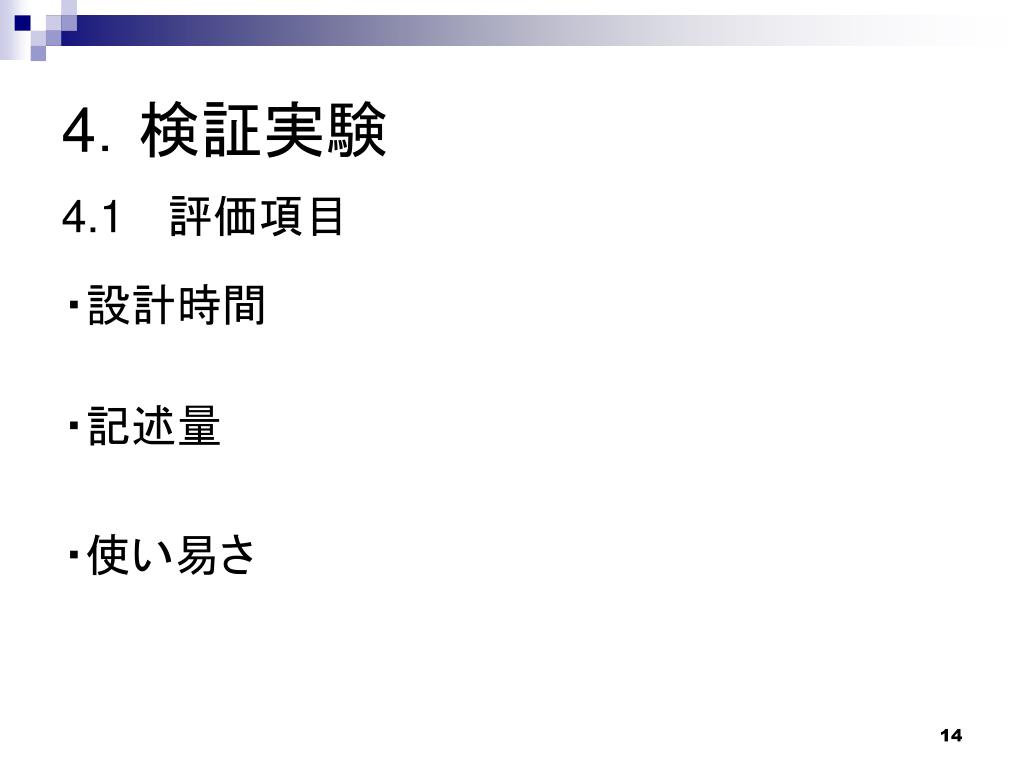

4．検証実験 4.1 　評価項目・設計時間・記述量・使い易さ

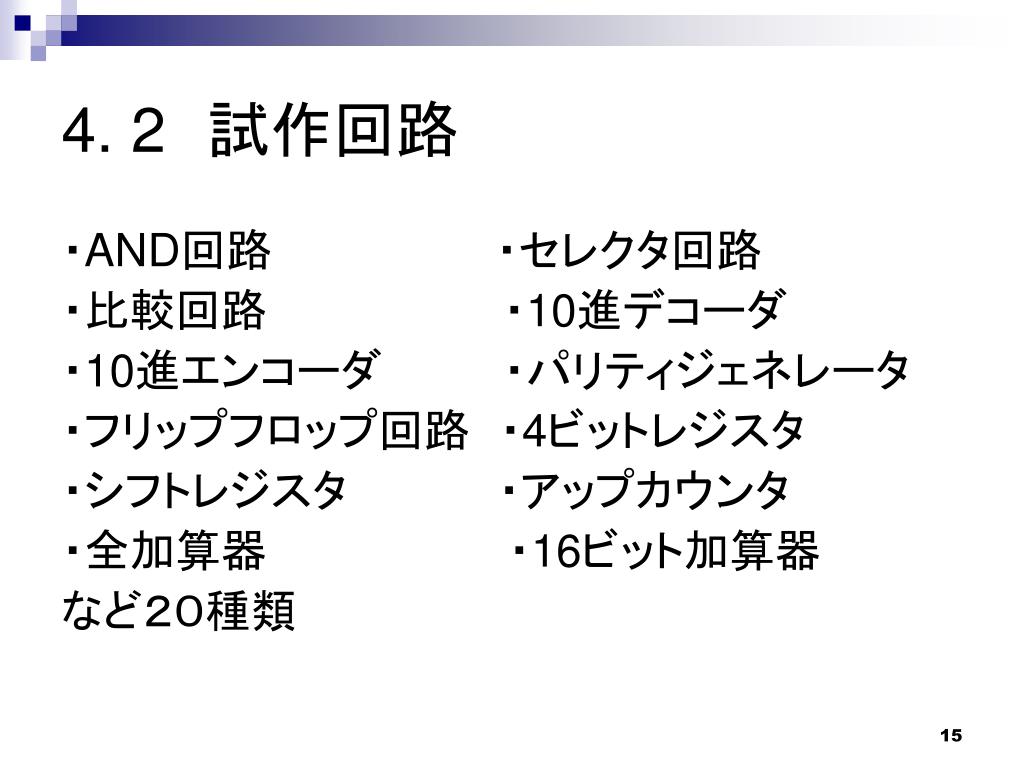

4. 2　試作回路 ・AND回路　　　　　　　・セレクタ回路　　・比較回路　　　　　　　・10進デコーダ　・10進エンコーダ　　　　・パリティジェネレータ・フリップフロップ回路　・4ビットレジスタ・シフトレジスタ　　　　　・アップカウンタ　　・全加算器　　　　　　　　・16ビット加算器など２０種類

% emacs ファイル名.sc ＳｐｅｃＣソースファイル % scrc ファイル名ＳｐｅｃＣ実行ファイル % ./ファイル名確認 4.3　実験方法（SpecC）

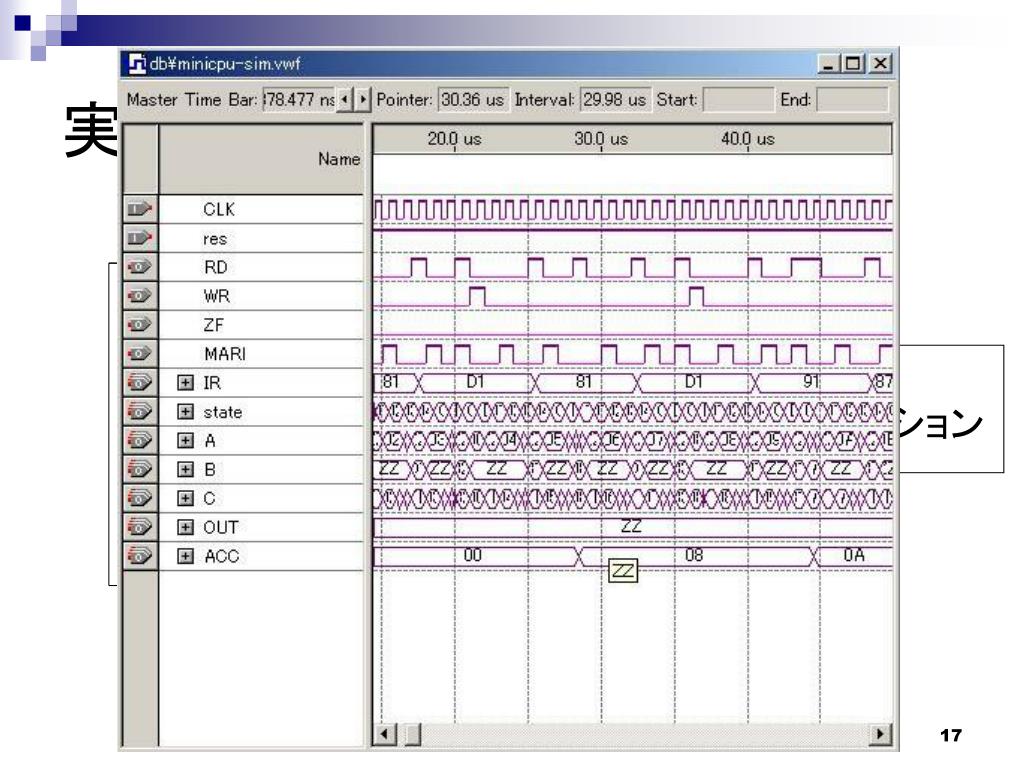

実験方法（VHDL） 回路のソーステストベンチのソースボタンひとつでコンパイルとシミュレーション確認

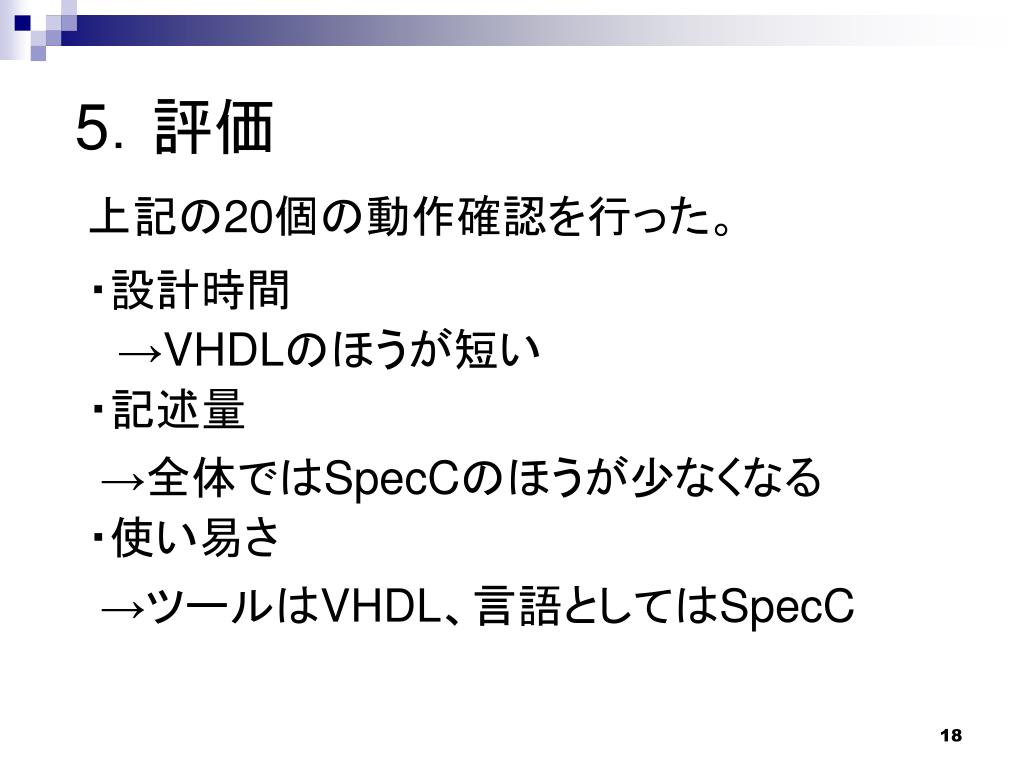

5．評価 上記の20個の動作確認を行った。・設計時間　→VHDLのほうが短い・記述量　→全体ではSpecCのほうが少なくなる・使い易さ　→ツールはVHDL、言語としてはSpecC

SpecC 6.結果・記述量平均　回路部　　　　　　＝　１８．５２ step テストベンチ部　＝　２９．７８ step • VHDL ・記述量平均　回路部　　　　　　＝　２１．２６ step テストベンチ部　＝　３１．４７ step

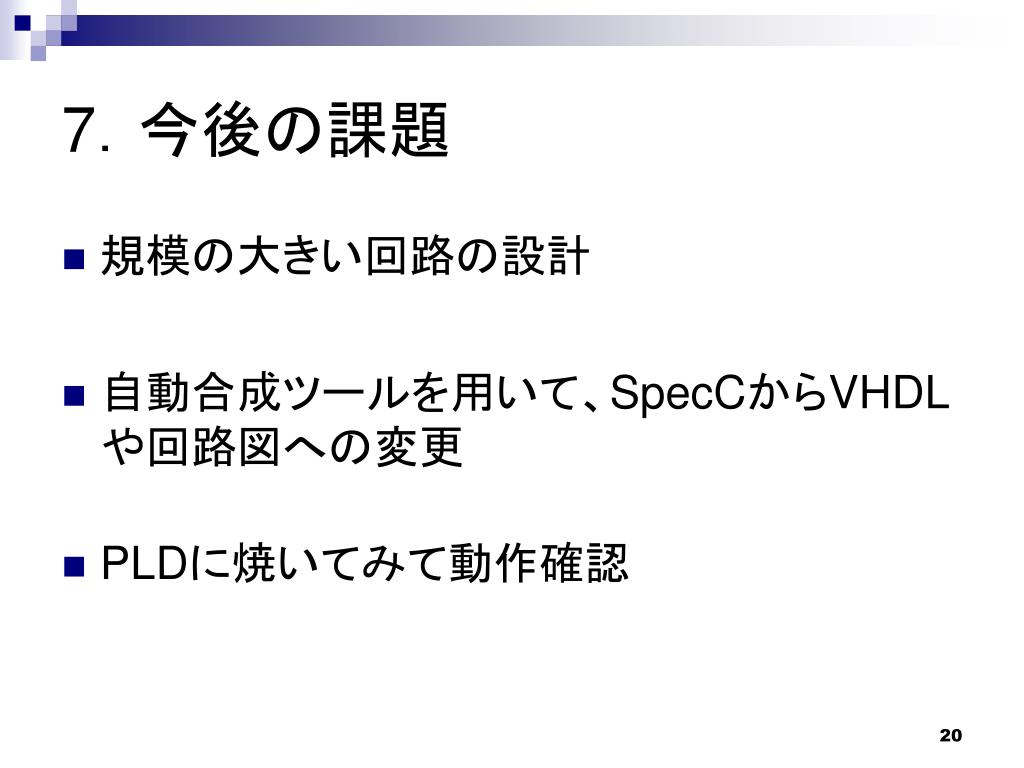

7．今後の課題 • 規模の大きい回路の設計 • 自動合成ツールを用いて、SpecCからVHDLや回路図への変更 • PLDに焼いてみて動作確認

終了です
