第 2 章绘图设置

第2章绘图设置

第2章绘图设置 • 2.1 设置绘图单位和区域 • 2.2 坐标与坐标系 • 2.3 精确绘图的辅助工具 • 2.4 习题与上机操作

教学目标 • 通过本章内容的学习，可以了解绘图前的一些准备工作，其中包括绘图单位和绘图区域的设置，绘图时图纸的规范问题，能够理解相对坐标与绝对坐标的区别和联系，并且能灵活应用精确绘图的辅助工具，如正交、对象捕捉、对象追踪、极轴追踪和DYN动态输入等。

教学重点与难点 • 掌握绘图单位和区域的设置 • 了解WCS和UCS的区别和联系 • 掌握相对坐标和绝对坐标的原理 • 熟练掌握精确绘图的辅助工具

2.1设置绘图单位和区域 • 设置绘图单位

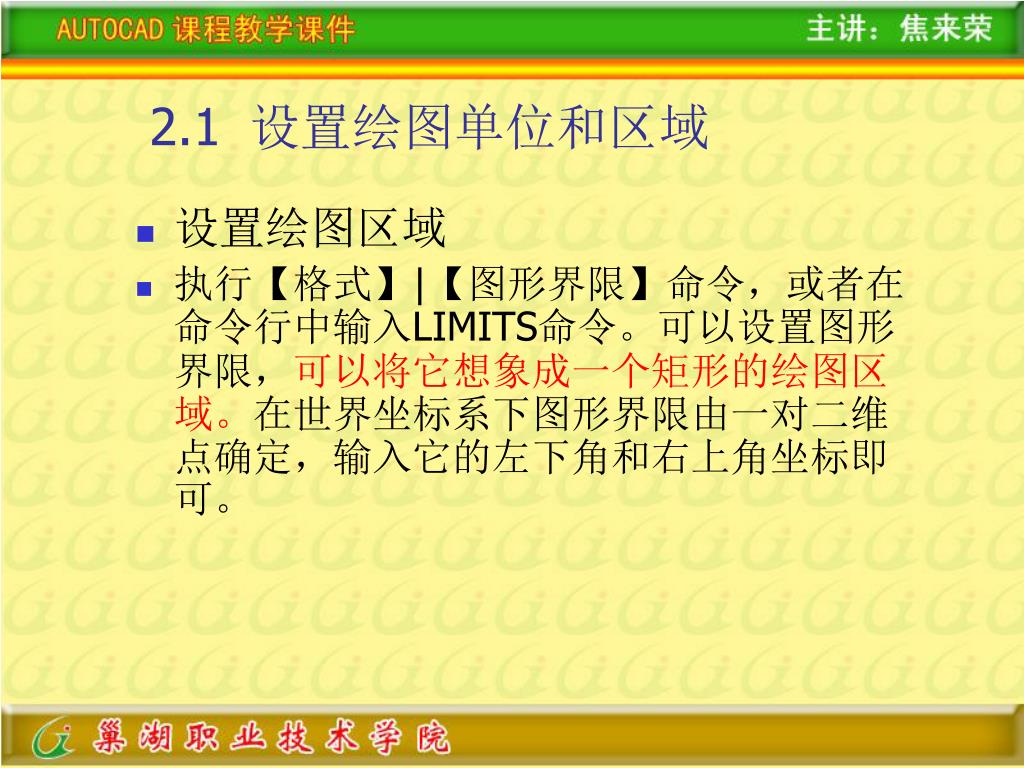

2.1设置绘图单位和区域 • 设置绘图区域 • 执行【格式】|【图形界限】命令，或者在命令行中输入LIMITS命令。可以设置图形界限，可以将它想象成一个矩形的绘图区域。在世界坐标系下图形界限由一对二维点确定，输入它的左下角和右上角坐标即可。

图纸规范 图纸基本幅面的尺寸（mm）

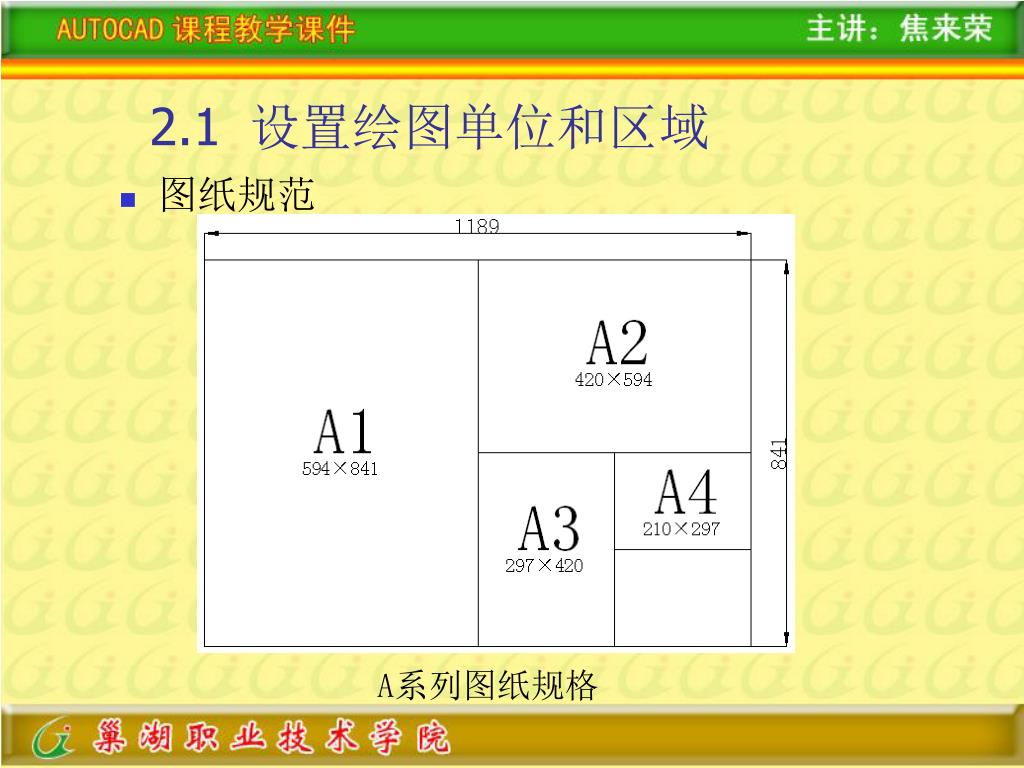

2.1设置绘图单位和区域 • 图纸规范 A系列图纸规格

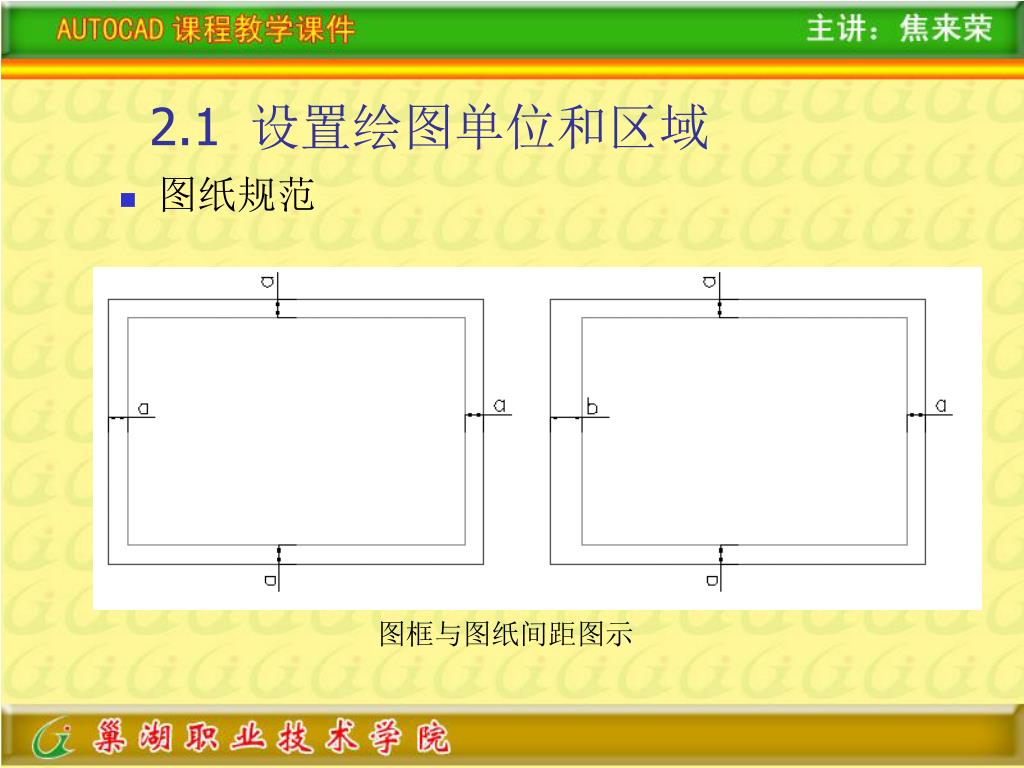

2.1设置绘图单位和区域 • 图纸规范图框与图纸间距图示

2.1设置绘图单位和区域 • 图纸规范图框与图纸间距规定（单位：mm）

2.1设置绘图单位和区域 • 图纸规范标准标题栏尺寸（单位：mm）

2.2坐标与坐标系 • 世界坐标系(WCS) • 用户坐标系(UCS)

绝对坐标 • 绝对直角坐标 • 格式：x,y（x、y分别表示x、y轴的正的或负的坐标值） • 例如，要绘制一条起点坐标为(-2,1) ，端点坐标为(3,4) 的直线。命令：line (回车) 起点：-2,1 (回车) 下一点：3,4 (回车)

绝对坐标 • 绝对极坐标 • 格式：R<a(R表示点到圆点的距离，a表示极轴方向与x轴正方向所成的角度）注意：若从x轴正向逆时针旋转到极轴方向，则a为正角，反之为负角。

相对坐标 • 相对坐标值是基于上一输入点的。 • 如果知道某点与前一点的位置关系，可以使用相对坐标。 • 要指定相对坐标，在坐标前面添加一个 @ 符号。

相对坐标 • 相对直角坐标 • 格式：@x,y • 相对极坐标 • 格式：@R<a

相对坐标 相对直角坐标绘图图示

相对坐标 相对极坐标绘图图示

2.3精确绘图的辅助工具 • 栅格与捕捉

2.3精确绘图的辅助工具 • 正交模式 • 用于约束光标只能在水平或垂直方向上移动。 • 技巧：如果要绘制的图形完全由水平或垂直的直线组成时，那么使用此功能是非常方便的。

2.3精确绘图的辅助工具 • 对象捕捉设置对象捕捉

2.3精确绘图的辅助工具 • 对象捕捉按Ctrl右击从快捷菜单中选择一个作临时捕捉点。捕捉菜单

2.3精确绘图的辅助工具 虚线为极轴功能指示的路径起始点 • 轴极追踪极轴追踪的应用

2.3精确绘图的辅助工具 • 轴极追踪极轴追踪的设置

2.3精确绘图的辅助工具 • 对象捕捉追踪对象捕捉追踪的应用对象捕捉功能确定的特殊点对象捕捉追踪功能确定的目标点

2.3精确绘图的辅助工具 • DNY动态输入 • 默认时状态栏中的“DYN”按钮处于按下状态，如要输入相对坐标，不必在坐标值前加“@”符号；如果要输入绝对坐标，就必须在坐标值前加上“#”符号。

2.3精确绘图的辅助工具 • DNY动态输入 DNY动态输入的应用

2.3精确绘图的辅助工具 • DNY动态输入 DNY动态输入的设置

本章小结 • 本章主要讲解绘图前必备的相关知识以及重要参数的设置、绘制工程图纸的规范问题、CAD坐标系的概念和坐标的输入方法以及精确绘图时常用的辅助工具。

2.4习题与上机操作 • 1．选择题 • （1）在AutoCAD中，使用（）命令可以设置绘图界限。 • A．Limits B．Units • C．Circle D．Polygon • （2）在AutoCAD中，下列坐标中（）是使用绝对极坐标的表示方法。（其中20表示距离原点长度，50表示与X轴正方向夹角） • A．20<50 B．@20<50 • C．@20，50 D．20，50

2.4习题与上机操作 • （3）如果设置图形界限的左下角坐标为（10，10），右上角坐标为（194，270），那么图限范围是（）。 • A.（204，280） B.（184，260） • C.（194，270） D.（184，270）

2.4习题与上机操作 • （4）在AutoCAD中，使用（）功能键可以打开或关闭正交模式。 • A．F3 B．F8 • C．F9 D．F10 • （5）在AutoCAD中，使用（）功能键可以启用或关闭极轴追踪功能。 • A．F3 B．F8 • C．F9 D．F10

2.4习题与上机操作 • 2．填空题 • （1）在AutoCAD中，点的坐标的表示方法四种，分别是、、____和。 • （2）AutoCAD中的坐标系分为____和两种。

2.4习题与上机操作 • 3．简答题 • （1）简述AutoCAD中世界坐标系的组成及各轴向的正方向。 • （2）在AutoCAD中，打开或关闭捕捉和栅格功能的方法有哪些？ • （3）如何启用对象追踪功能，它的主要功能是什么？

第 2 章 绘图设置
