현상 및 원인

문제부위. 별도의 차단막 없음. 베어링 두께 OVER. 차단막 설치함. 현상 및 원인. 임시 대책. 근본 대책. 1. 차단막 설치의 건 / 2012.03.16 / 생산 기술부 첨부 #1 GGS (GLOBAL GAGE SYSTEM) 자동 두께 선별 장치 입구 상단에 차단막을 설치하여 SET-UP 시 또는 트러블 발생시 두께 불량 제품의 혼입을 방지함 . 2. 셋업 순서 변경의 건 / 2012. 03.16 / 첨부 #2

afram
Download Presentation

현상 및 원인

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

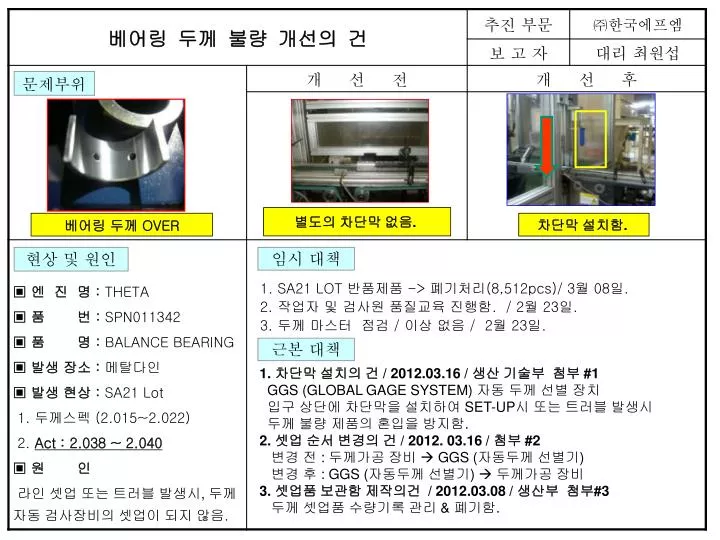

  1. 문제부위 별도의 차단막 없음. 베어링 두께 OVER 차단막 설치함. 현상 및 원인 임시 대책 근본 대책 1. 차단막 설치의 건 / 2012.03.16 / 생산 기술부 첨부 #1 GGS (GLOBAL GAGE SYSTEM) 자동 두께 선별 장치 입구 상단에 차단막을 설치하여 SET-UP시 또는트러블 발생시 두께 불량 제품의 혼입을 방지함. 2. 셋업 순서 변경의 건 / 2012. 03.16 / 첨부 #2 변경 전 : 두께가공 장비  GGS (자동두께 선별기) 변경 후 : GGS (자동두께 선별기)  두께가공 장비 3. 셋업품 보관함 제작의건 / 2012.03.08 / 생산부 첨부#3 두께 셋업품 수량기록 관리 & 폐기함.

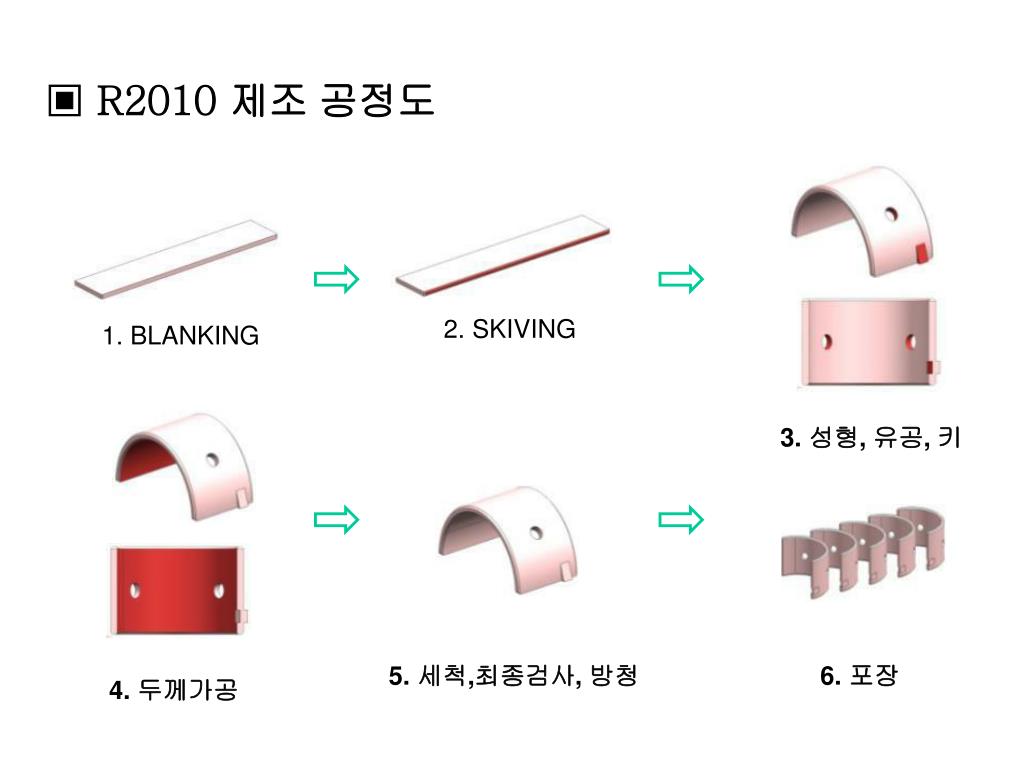

  2. ▣ R2010 제조 공정도 2. SKIVING Sealing 1. BLANKING 3. 성형, 유공, 키 GGS(두께전수측정) 5. 세척,최종검사, 방청 6. 포장 4. 두께가공

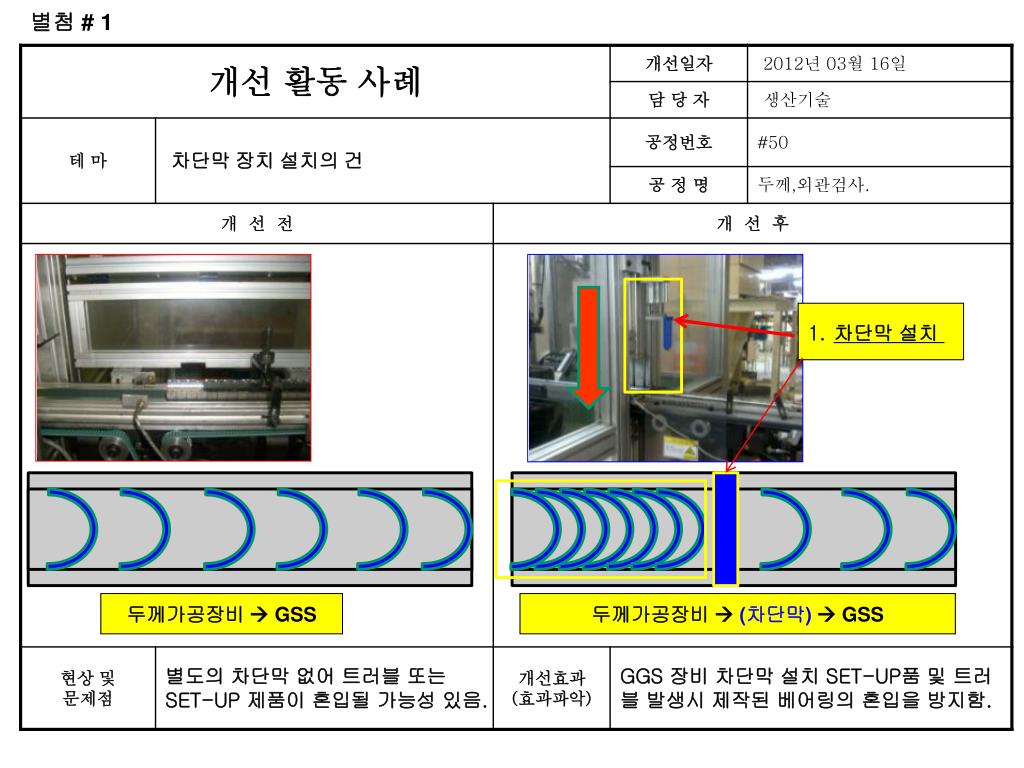

  3. 별첨 # 1 • 차단막 설치 두께가공장비  GSS 두께가공장비  (차단막)  GSS

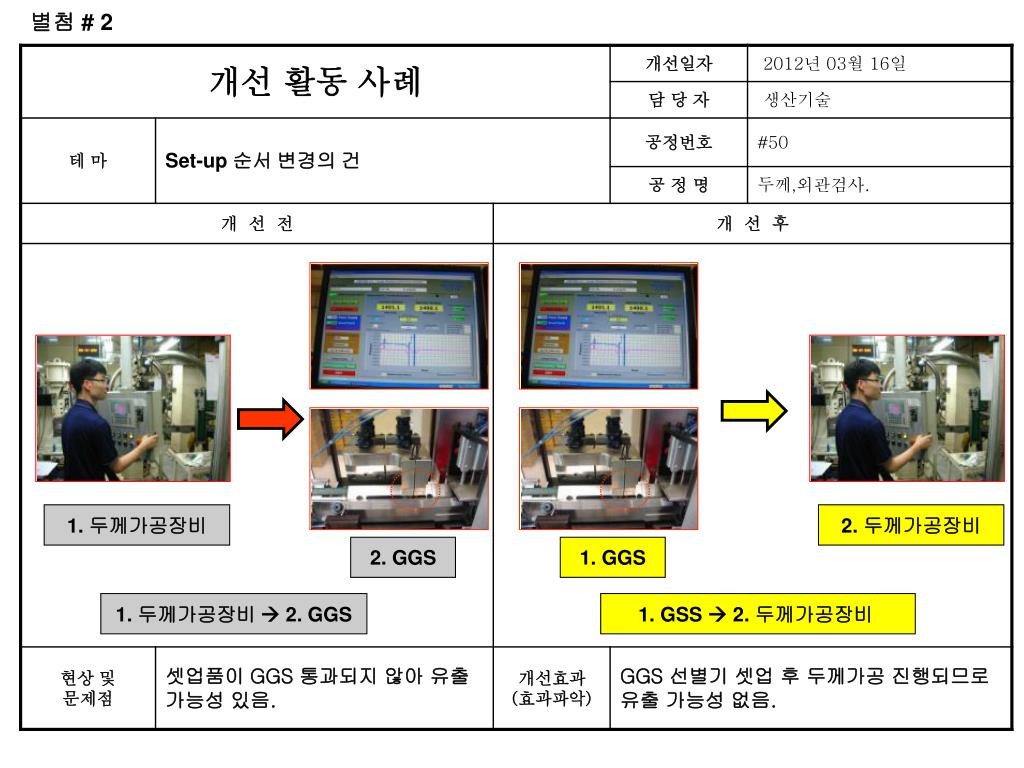

  4. 별첨 # 2 1. 두께가공장비 2. 두께가공장비 2. GGS 1. GGS 1. 두께가공장비  2. GGS 1. GSS 2. 두께가공장비

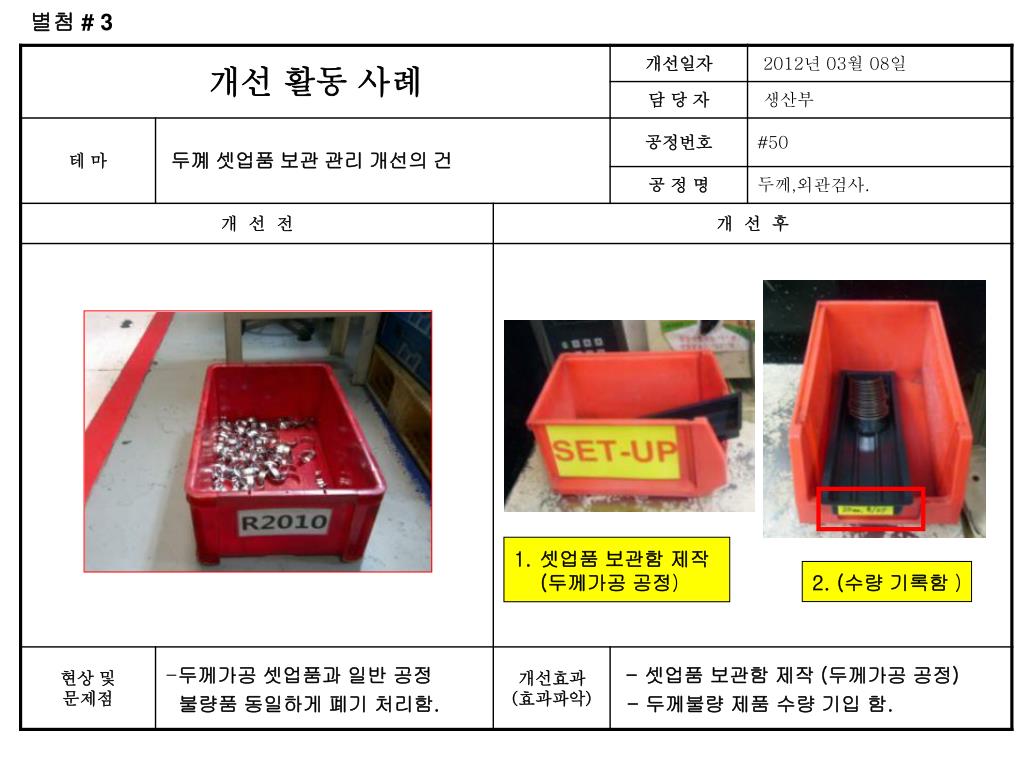

  5. 별첨 # 3 • 셋업품 보관함 제작 • (두께가공 공정) 2. (수량 기록함 )

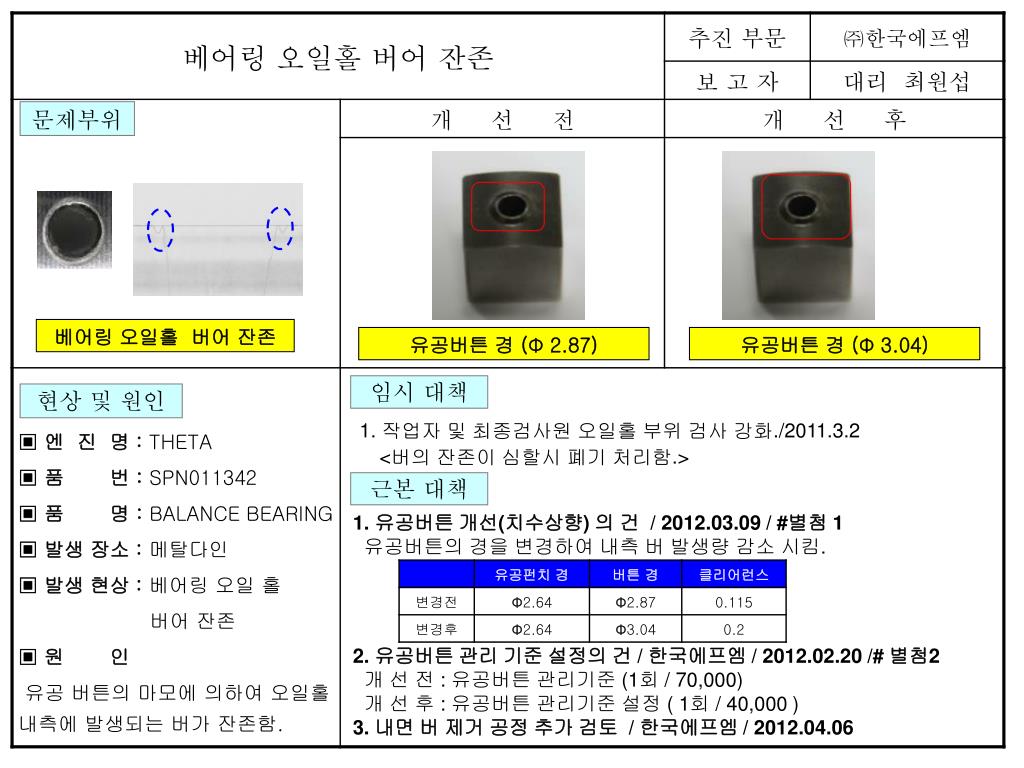

  6. 문제부위 베어링 오일홀 버어 잔존 유공버튼 경 (Φ 2.87) 유공버튼 경 (Φ 3.04) 임시 대책 현상 및 원인 근본 대책 1. 유공버튼 개선(치수상향) 의 건 / 2012.03.09 / #별첨 1 유공버튼의 경을 변경하여 내측 버 발생량 감소 시킴. 2. 유공버튼 관리 기준 설정의 건 / 한국에프엠 / 2012.02.20 /# 별첨2 개 선 전 : 유공버튼 관리기준 (1회 / 70,000) 개 선 후 : 유공버튼 관리기준 설정 ( 1회 / 40,000 ) 3. 내면 버 제거 공정 추가 검토 / 한국에프엠 / 2012.04.06

  7. ▣ R2010 제조 공정도 2. SKIVING Sealing 1. BLANKING 3. 성형, 유공, 키 5. 세척,최종검사, 방청 6. 포장 4. 두께가공

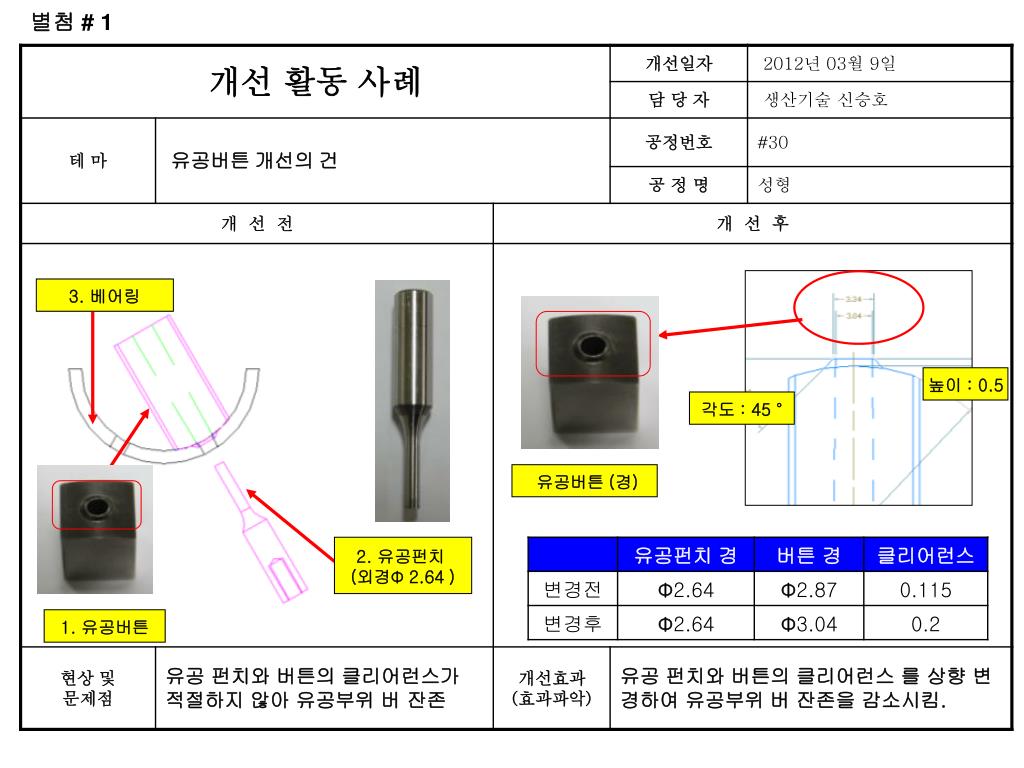

  8. 별첨 # 1 3. 베어링 높이 : 0.5 각도 : 45° 유공버튼 (경) 2. 유공펀치 (외경Φ 2.64 ) 1. 유공버튼

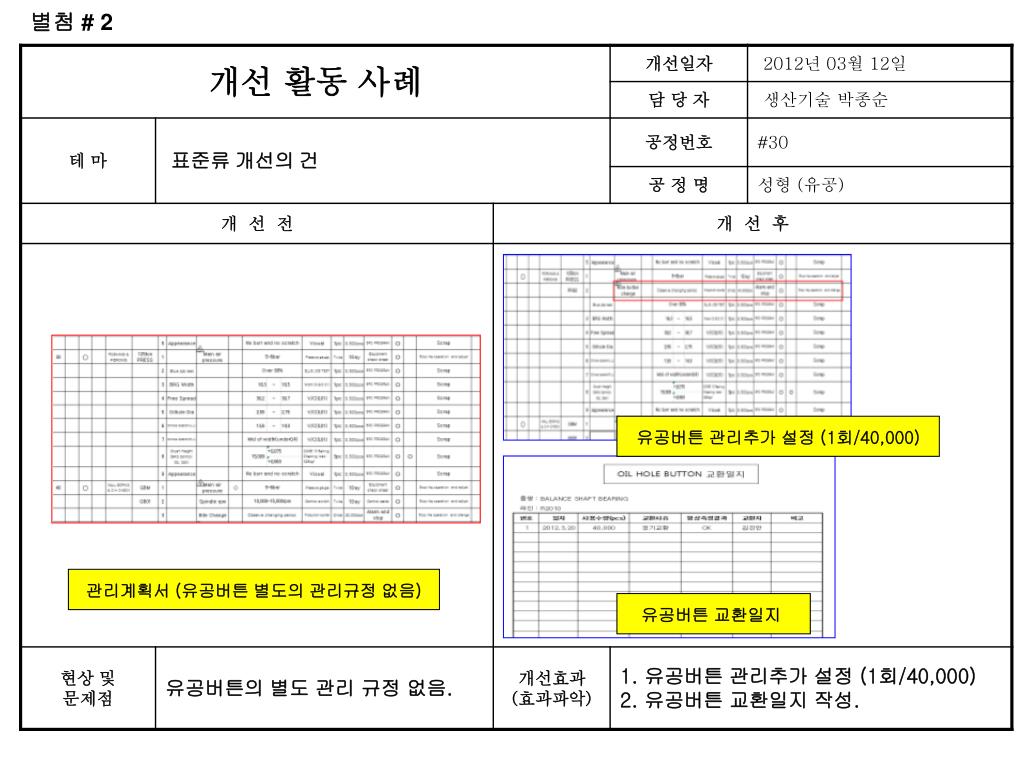

  9. 별첨 # 2 유공버튼 관리추가 설정 (1회/40,000) 관리계획서 (유공버튼 별도의 관리규정 없음) 유공버튼 교환일지
