СОМх64 - коммутирующий модуль для электротомографии методом сопротивлений и ВП

СОМх64 - коммутирующий модуль для электротомографии методом сопротивлений и ВП. Разработка: геологический ф-т МГУ (2007) Производство: ООО ППС Сигнал Косы и разъемы: ЗАО "Соединитель", г. Миасс. Типичная методика измерений с максимальными разносами и косой с 3-х метровым шагом.

afra
Download Presentation

СОМх64 - коммутирующий модуль для электротомографии методом сопротивлений и ВП

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

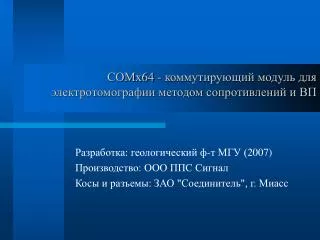

  1. СОМх64 - коммутирующий модуль для электротомографии методом сопротивлений и ВП Разработка: геологический ф-т МГУ (2007) Производство: ООО ППС Сигнал Косы и разъемы: ЗАО "Соединитель", г. Миасс

  2. Типичная методика измеренийс максимальными разносами и косой с 3-х метровым шагом • Шаг по профилю - 6(3) м • Расстояние между электродами - до 3 м • Число приемных электродов - 64 • Установка - 3-х электродная (AMN+MNB) • Разносы АО (4.5-121.5 м) • Глубинность - до 50 м • Число измерений - 500 - 1000 • Длина расстановки - 189 м + выносы питающего электрода • Время развертывания ~ 0.5-1 час (4 человека) • Время измерений ~ 1-2часа • Вес кос, электродов и т.д ~ 100 кг • Скорость работы – 400-800 м в день

  3. Коммутатор COMx64 Коса с токовыводом Один из приемных электродов "Бесконечность" Генератор Питающий электрод 19

  4. Измерение Измеритель Пульт управления Подключение нестандартных кос Коса с шагом 0.5 м для археологии (подсоединена через клемник) 19

  5. Независимое управление измерителемкоммутатором (универсальное решение) Управление коммутатором через измеритель по COM порту (МЭРИ-24, ЭРП-1) 19

  6. Палатка • Измеритель МЭРИ-24 • Коммутатор СОМх64 • Выходной канал коммутатора • Управление коммутатором

  7. Фотографии 19

  8. Пример работ

  9. Сравнение С использованием коммутатора Без использования кос 19

  10. Работы в Сочи,долина р. Цанык Коренной массив картируется под оползневыми глинами на глубине 20-30 метров

  11. Работы в марганцевом карьере,Кемеровская область, июль 2007 19

  12. x2ipi- программно-методический комплекс для электротомографии (многоэлектродные зондирования) • подготовка и оптимизация протоколов многоэлектродных зондирований • представление, контроль и анализполевых данных • отбраковка данных и подавление искажений • переформатирование полевых данных 19

  13. Входной файл для программы x2ipi Обработка данных программой Результаты полевых измерений 19

  14. MN=a MN=3 a MN=5 a MN=9 a MN=15 a Подготовка протокола с описанием методики 19

  15. X2ipi и инверсия Res2din или ZondRes2d 19

  16. Сравнение «классического» метода ВЭЗ и электротомографии с финансовой точки зрения

  17. Пользователи COMх64 (2007-2009 г.) • НПЦ Геоскан (2 шт), г. Москва • НПЦ Геотех (2 шт), г. Москва • КГЭ Астра (СПб) • ООО Геопоиск (СПб) • Гипроспецгаз (СПб) • ООО Сочитранстоннельпроект ТО-44 • Геологический ф-т МГУ • ООО "Инжзащита" г. Сочи • ООО "Техгазстрой" (СПб) • Омскгипротрубопровод • РГУ им. Губкина 19
