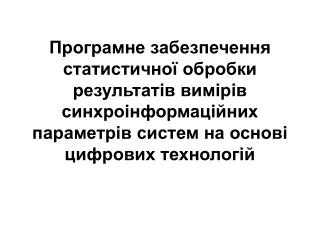

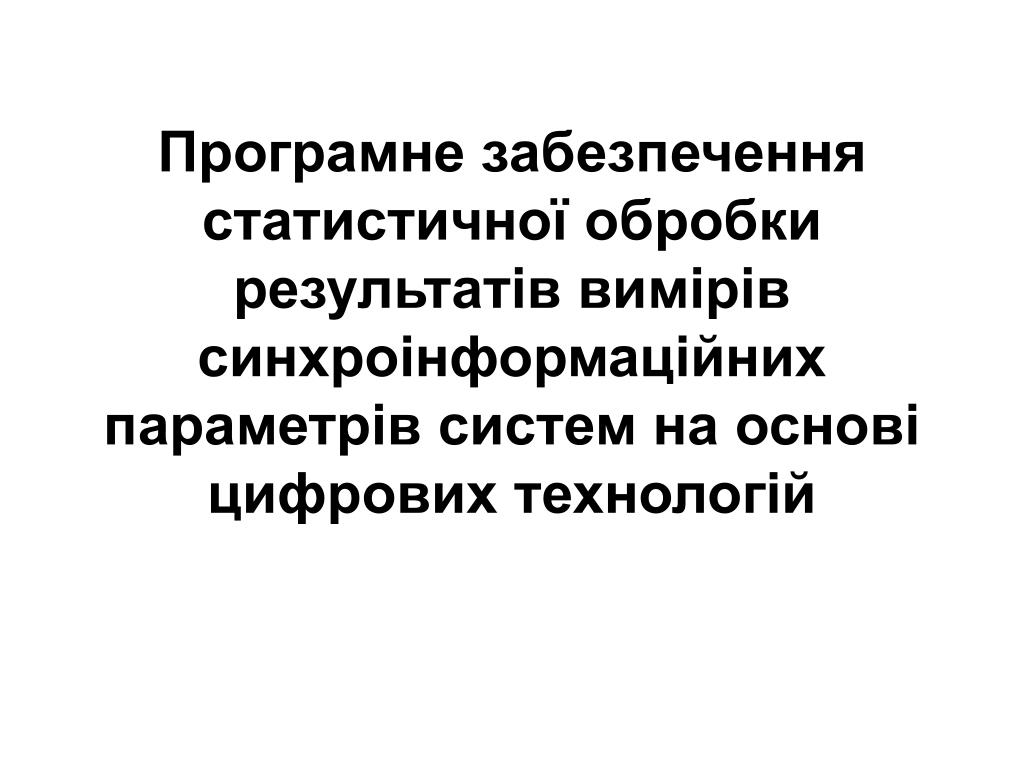

Програмне забезпечення статистичної обробки результатів вимірів синхроінформаційних параметрів систем на основі цифрових технологій

slide2
Синхронізацією називають процес установлення й підтримки певних тимчасових співвідношень між двома й більше процесами.
  • У цифрових системах зв'язку з фазовою маніпуляцією на прийомній стороні необхідно забезпечити режим когерентної демодуляції. Для цього в прийомному пристрої формується опорне гармонійне коливання, що збігається по частоті й фазі з несучим коливанням. Це забезпечує підсистема синхронізації по несучому коливанню.
slide3

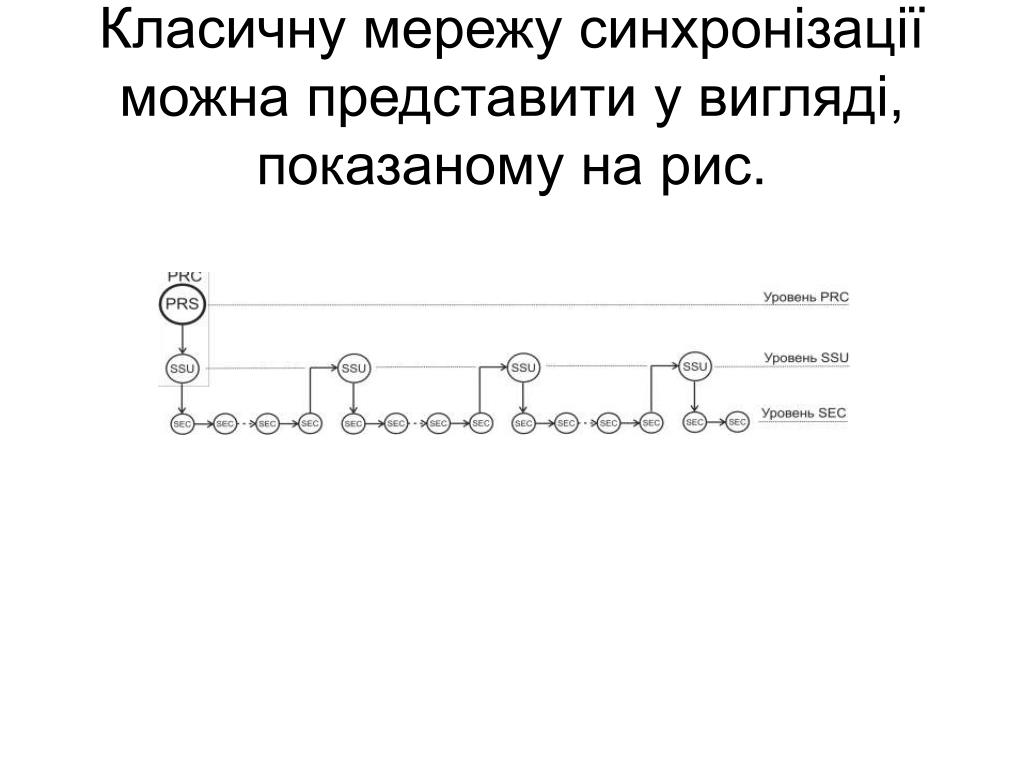

Класичну мережу синхронізації можна представити у вигляді, показаному на рис.
slide4

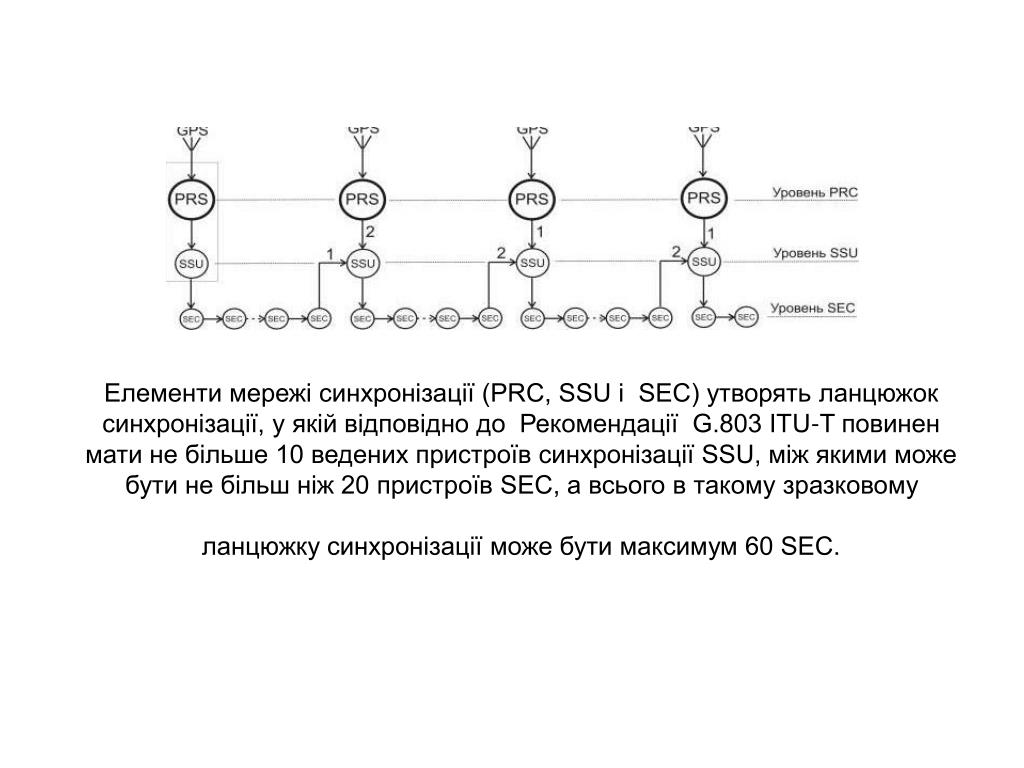

Елементи мережі синхронізації (PRC, SSU і SEC) утворять ланцюжок синхронізації, у якій відповідно до Рекомендації G.803 ІTU-T повинен мати не більше 10 ведених пристроїв синхронізації SSU, між якими може бути не більш ніж 20 пристроїв SEC, а всього в такому зразковому ланцюжку синхронізації може бути максимум 60 SEC.

slide5

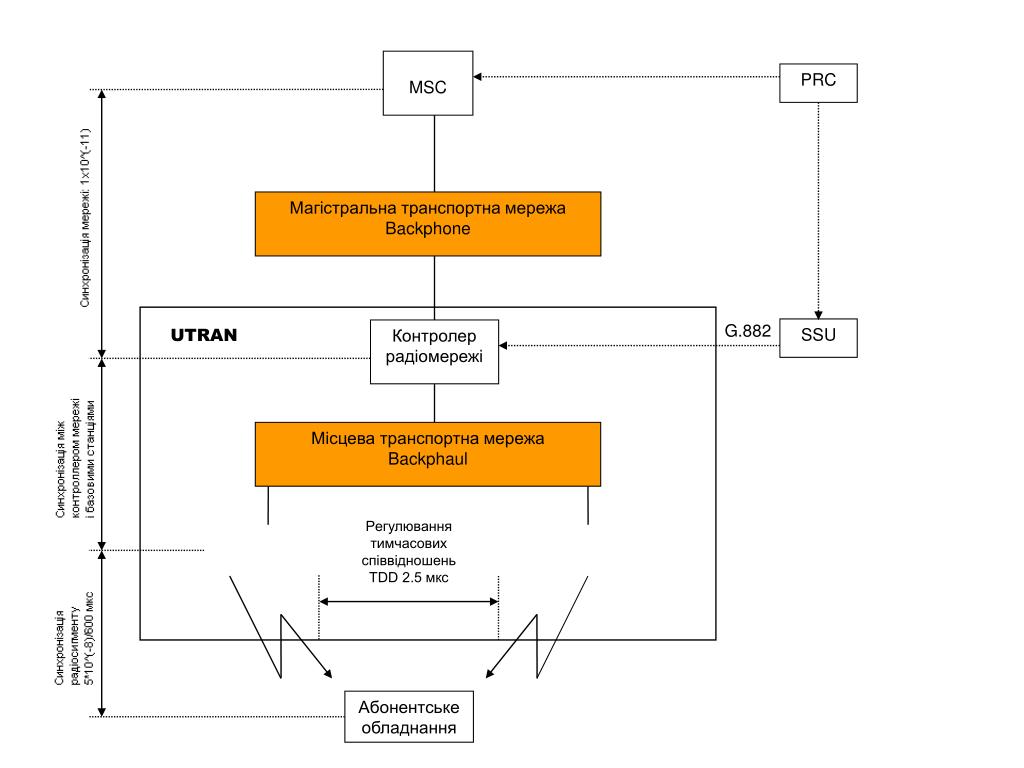

MSC

PRC

Магістральна транспортна мережа

Backphone

G.882

SSU

UTRAN

Контролер радіомережі

Місцева транспортна мережа

Backphaul

Регулювання тимчасових співвідношень

TDD 2.5 мкс

Абонентське обладнання

slide6

Рабоча станція або персональний компютер

Програмне забезпечення

Інтерфейс Q3 з мережевою СУЕ

База даних управління

Мережа передачі даних (X.25, Ethernet, TCP/IP)

ПЕГ або ВЗГ (SASE)

ПЕГ або ВЗГ (SASE)

ПЕГ або ВЗГ (SASE)

. . .

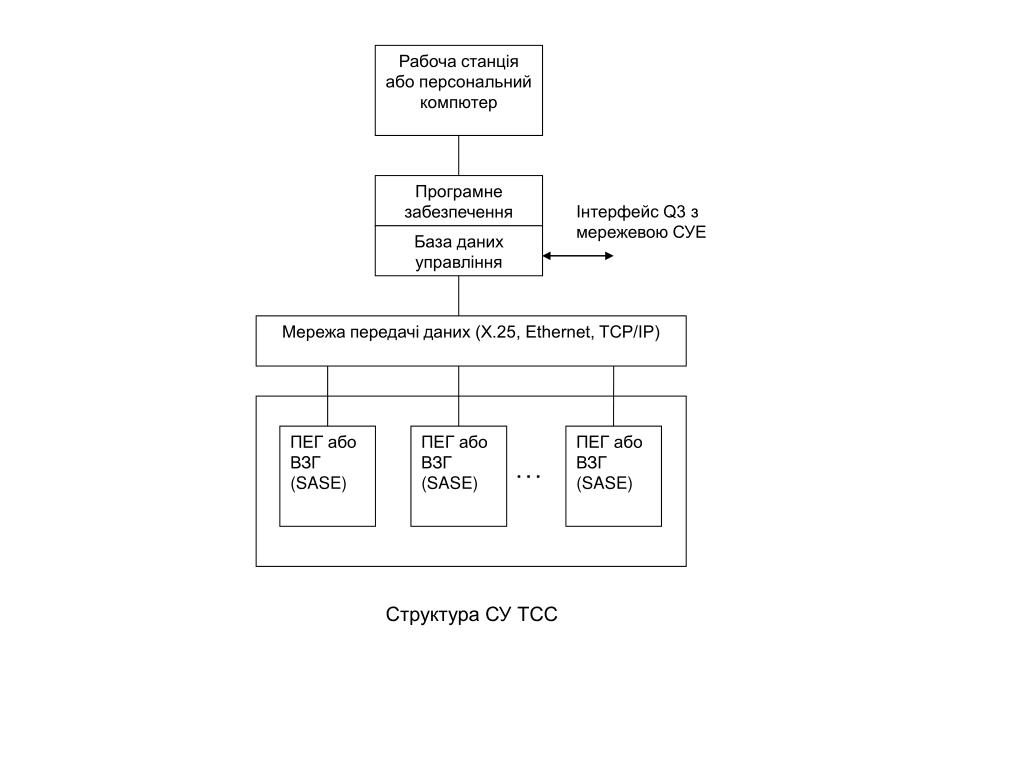

Структура СУ ТСС

slide7

Синхронізація

мережи

Комутатор на 64 кбіт/с

кросовий

зєднувач

Комутатор на 64 кбит/с

кросовий

зєднувач

Транспорт PDH

Комутатор на 64 кбит/с

кросовий

зєднувач

Транспорт PDH

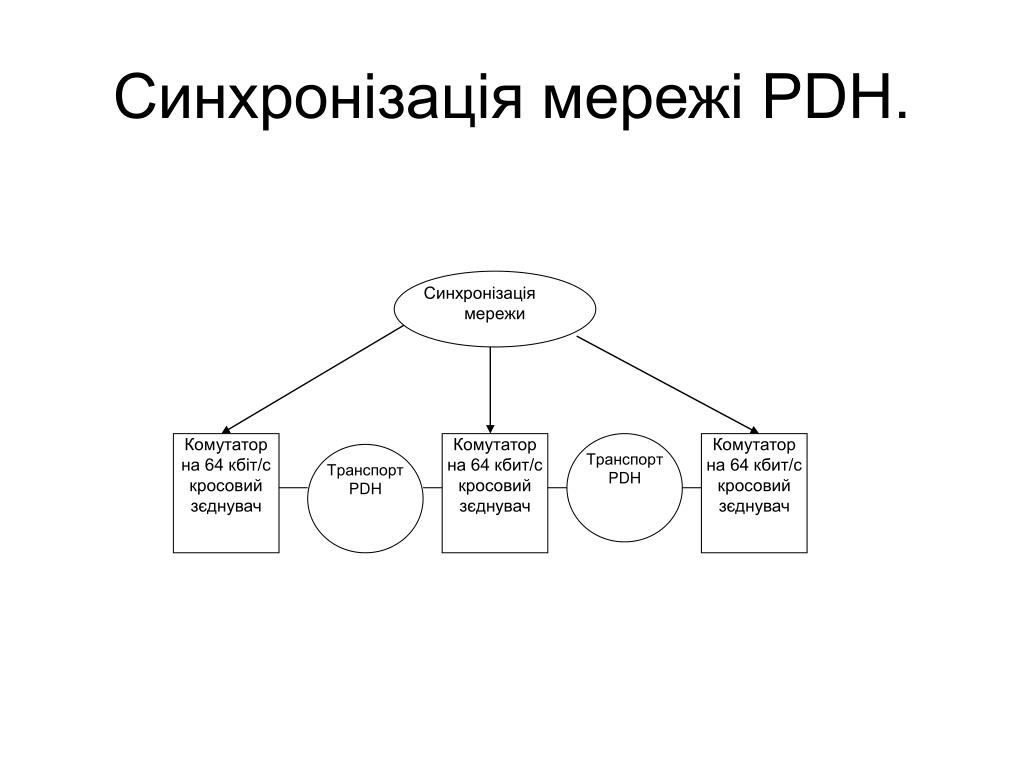

Синхронізація мережі PDH.
slide8

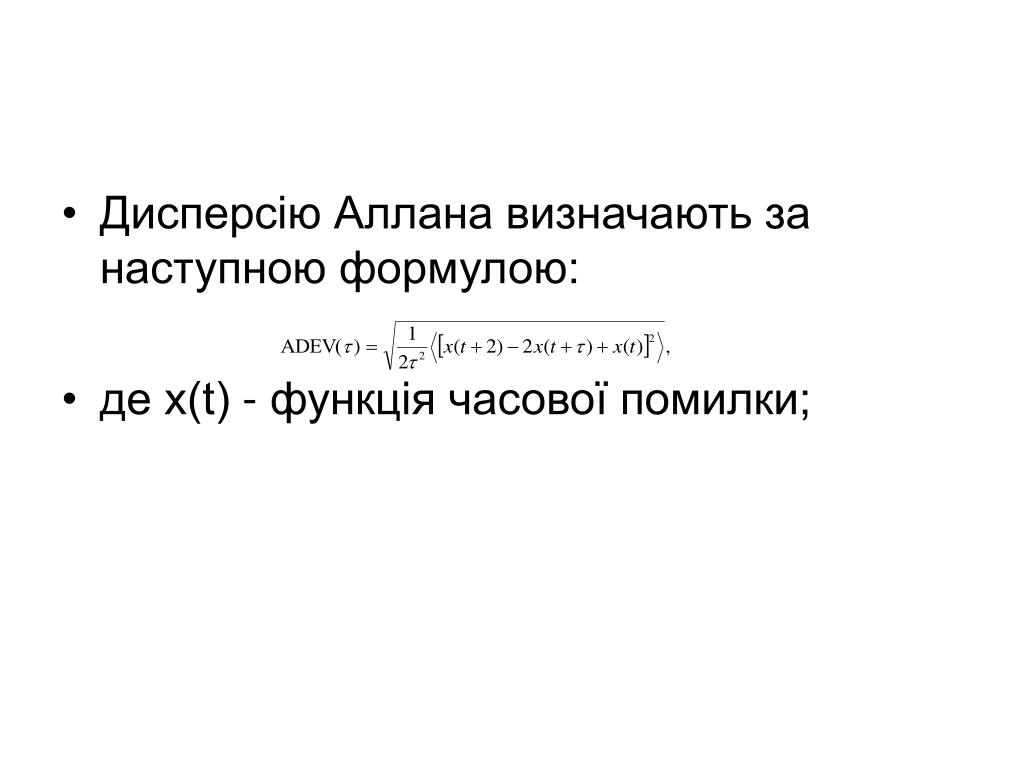

Дисперсію Аллана визначають за наступною формулою:
  • де x(t) - функція часової помилки;
slide9

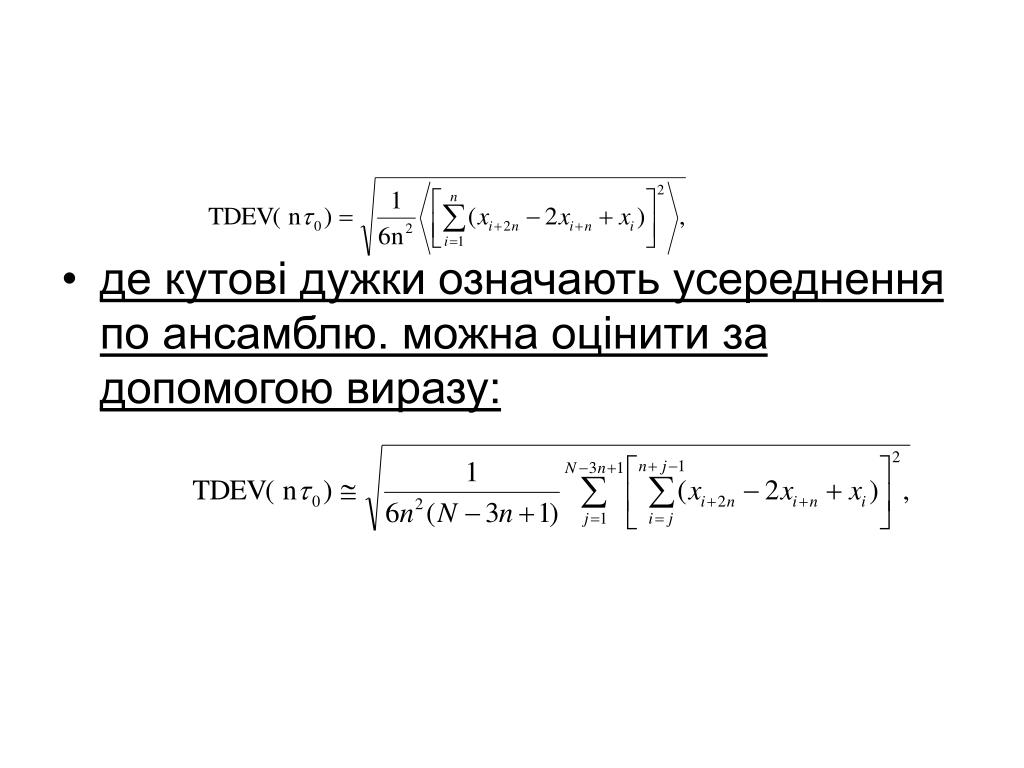

де кутові дужки означають усереднення по ансамблю. можна оцінити за допомогою виразу:
slide10

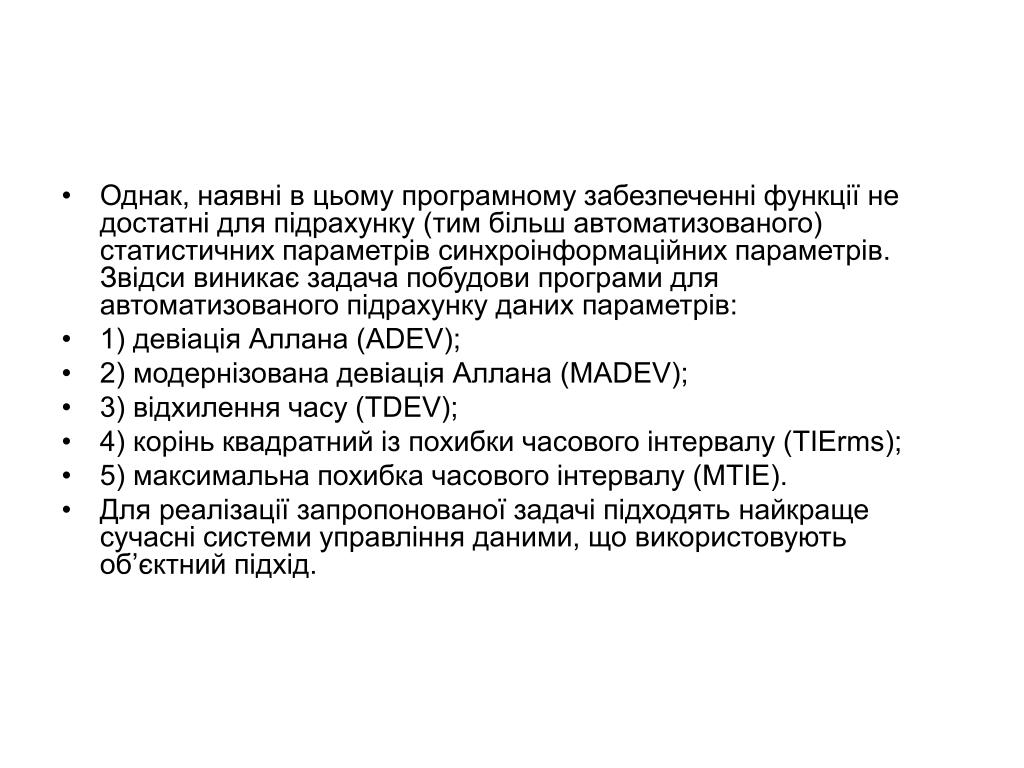

Однак, наявні в цьому програмному забезпеченні функції не достатні для підрахунку (тим більш автоматизованого) статистичних параметрів синхроінформаційних параметрів. Звідси виникає задача побудови програми для автоматизованого підрахунку даних параметрів:
  • 1) девіація Аллана (ADEV);
  • 2) модернізована девіація Аллана (MADEV);
  • 3) відхилення часу (TDEV);
  • 4) корінь квадратний із похибки часового інтервалу (TIErms);
  • 5) максимальна похибка часового інтервалу (МTIE).
  • Для реалізації запропонованої задачі підходять найкраще сучасні системи управління даними, що використовують об’єктний підхід.
