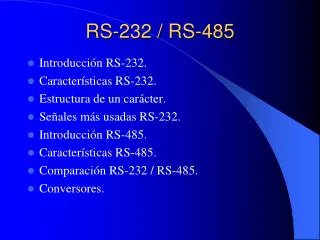

  1. RS-232 / RS-485 • Introducción RS-232. • Características RS-232. • Estructura de un carácter. • Señales más usadas RS-232. • Introducción RS-485. • Características RS-485. • Comparación RS-232 / RS-485. • Conversores.

  2. INTRODUCCIÓN: RS-232 • Este estándard fue diseñado en los 60s para comunicar un equipo terminal de datos o DTE (Data Terminal Equipment, el PC en este caso) y un equipo de comunicación de datos o DCE (Data Communication Equipment, habitualmente un módem). • El RS-232C es un estándar que constituye la tercera revisión de la antigua norma RS-232, propuesta por la EIA (Asociación de Industrias Electrónicas), realizándose posteriormente un versión internacional por el CCITT, conocida como V.24.

  3. CARACTERÍSTICAS • 25 pines de señal. • Conector de DTE debe ser macho y el conector de DCE hembra. • Los voltajes para un nivel lógico alto están entre -3V y -15V, y un nivel bajo +3V y +15V. • Los voltajes más usados son +12V/-12V, +9V/–9V • Dependiendo de la velocidad de transmisión empleada, es posible tener cables de hasta 15 metros. • Velocidad: 300, 600, 1200, 2400, 4800 y 9600 bps

  4. CARACTERÍSTICASEstructura de un carácter • Modo asíncrono: • Bit Start (primera transición de “1” a “0”) • 1, 1.5, 2 bits Stop. • Paridad Par, Impar o sin paridad.

  5. CARACTERÍSTICASEstructura de un carácter • Modo síncrono: • Frecuencia receptor es 16 o 64 mayor que la el emisor. • Sincronización mediante circuitos UART.

  6. Señales más utilizadas • DTR (Data-Terminal-Ready) • DSR (Data-Set-Ready) • RTS (Request-To-Send) • CD (Carrier-Detect) • CTS (Clear-To-Send)

  7. DB-25 y DB-9 Las señales TXD, DTR y RTS son de salida, mientras que RXD, DSR, CTS y DCD son de entrada. La masa de referencia para todas las señales es SG (Tierra de Señal). Finalmente, existen otras señales como RI (Indicador de Llamada).

  8. INTRODUCCIÓN: RS-485 • Se utiliza una conexión balanceada sin conector fisico. Con lo que se consigue mejorar la velocidad y distáncia máxima.

  9. CARACTERISTICAS • Velocidad máxima de 100Kbps hasta 1200m y de 10Mbps hasta 12m. • Señales de cómo máximo 6V y de cómo mínimo 200mV. • Amplificadores de triple estado, permiten interconectar hasta 64 dispositivos.

  10. COMPARACIÓN • El uso de tensiones elevados de hasta 15V en RS-232 y de circuitos no balanceados hace que sea más susceptible al ruido. En cambio en RS-485 se utilizan voltages de cómo máximo 6V y circuitos balanceados por lo que se reduce el factor de ruido. • Con RS-485 se permiten conectar hasta 64 dispositivos.

  11. Conversores RS232 / RS485 • Permite pasar de una comunicación RS-232 a una RS-485 y viceversa • El dispositivo al que se conecta el conversor debe realizar el control del RTS • Los puertos RS-232 y RS-485 están optoacoplados • Es un dispositivo transparente al sistema
