1. Санах ой С.Байгалтөгс 14,05,2009 Лекц – 14 Санах ойн удирдлага, Хийсвэр санах ой [www.cdeq.mn/hw200]

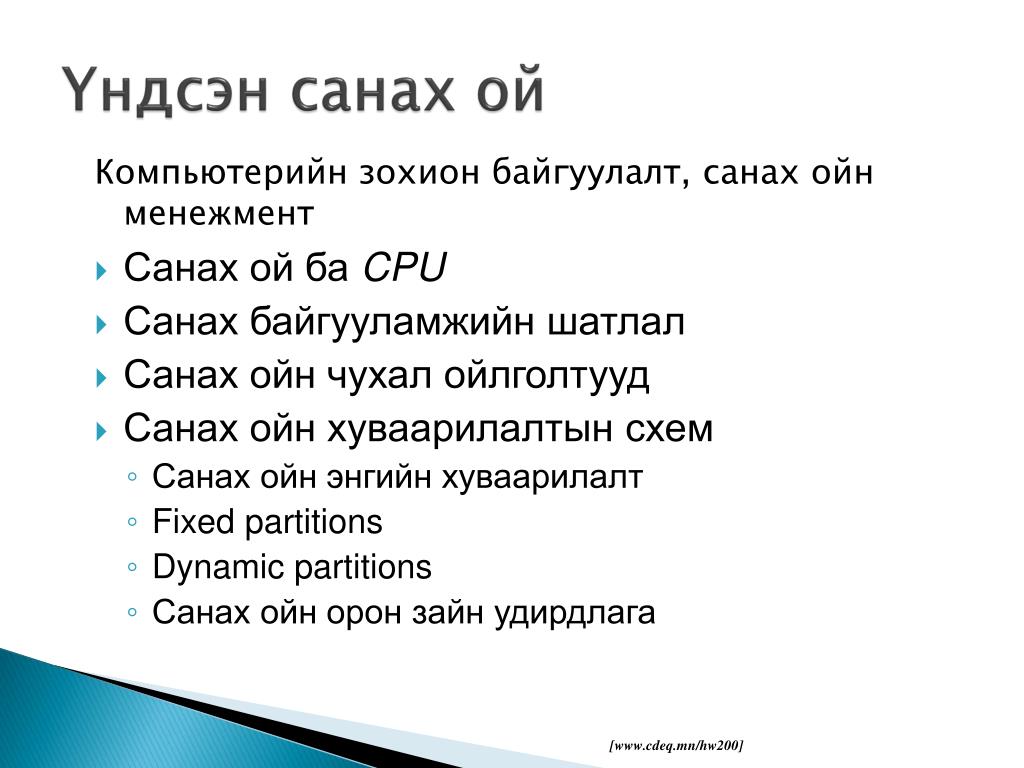

2. Үндсэн санах ой Компьютерийн зохион байгуулалт, санах ойн менежмент • Санах ой ба CPU • Санах байгууламжийн шатлал • Санах ойн чухал ойлголтууд • Санах ойн хуваарилалтын схем • Санах ойн энгийн хуваарилалт • Fixed partitions • Dynamic partitions • Санах ойн орон зайн удирдлага [www.cdeq.mn/hw200]

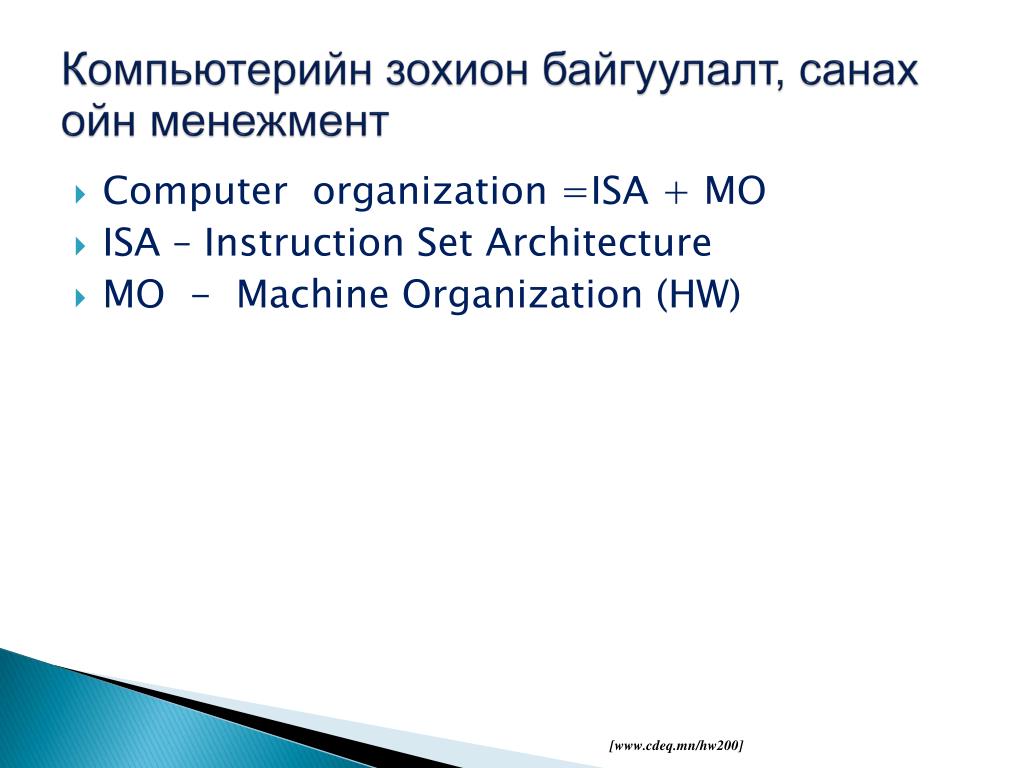

3. Компьютерийн зохион байгуулалт, санах ойн менежмент • Computer organization =ISA + MO • ISA – Instruction Set Architecture • MO - Machine Organization (HW) [www.cdeq.mn/hw200]

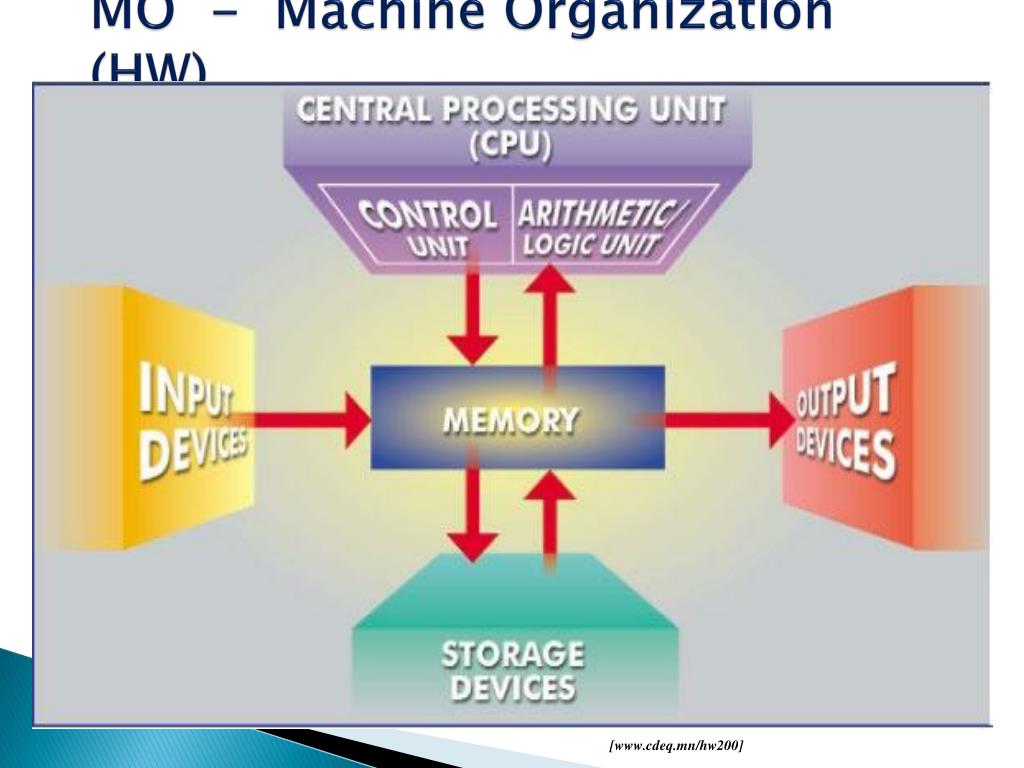

4. MO - Machine Organization (HW) [www.cdeq.mn/hw200]

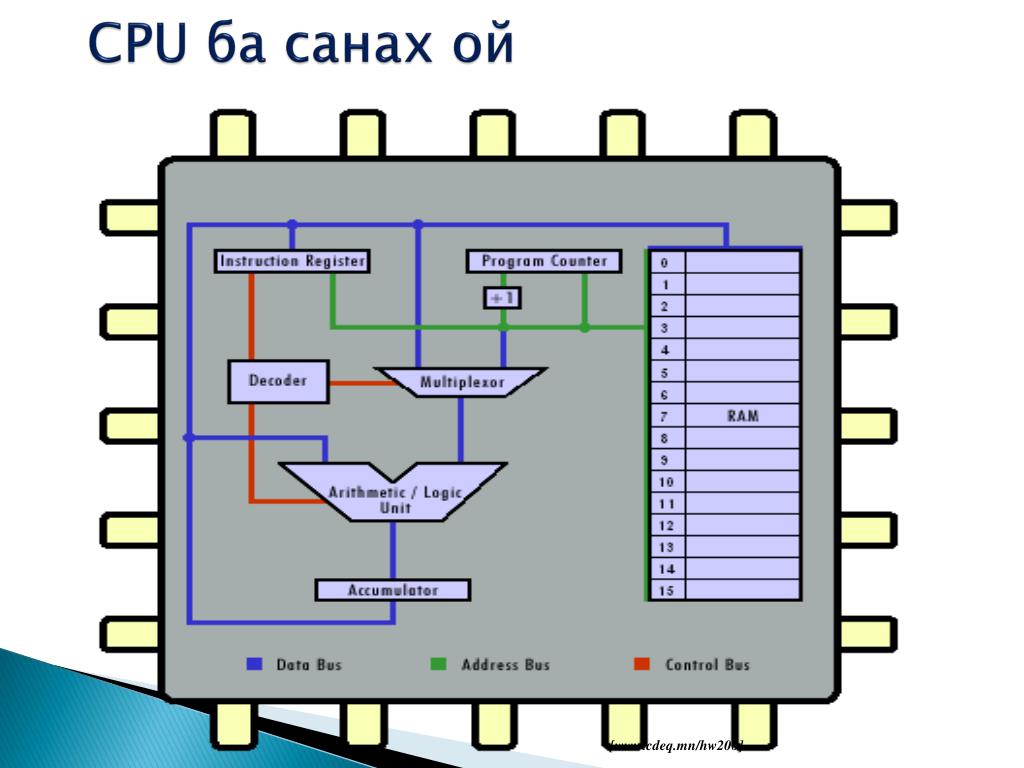

5. CPU ба санах ой [www.cdeq.mn/hw200]

6. Санах байгууламжийн шатлал [www.cdeq.mn/hw200]

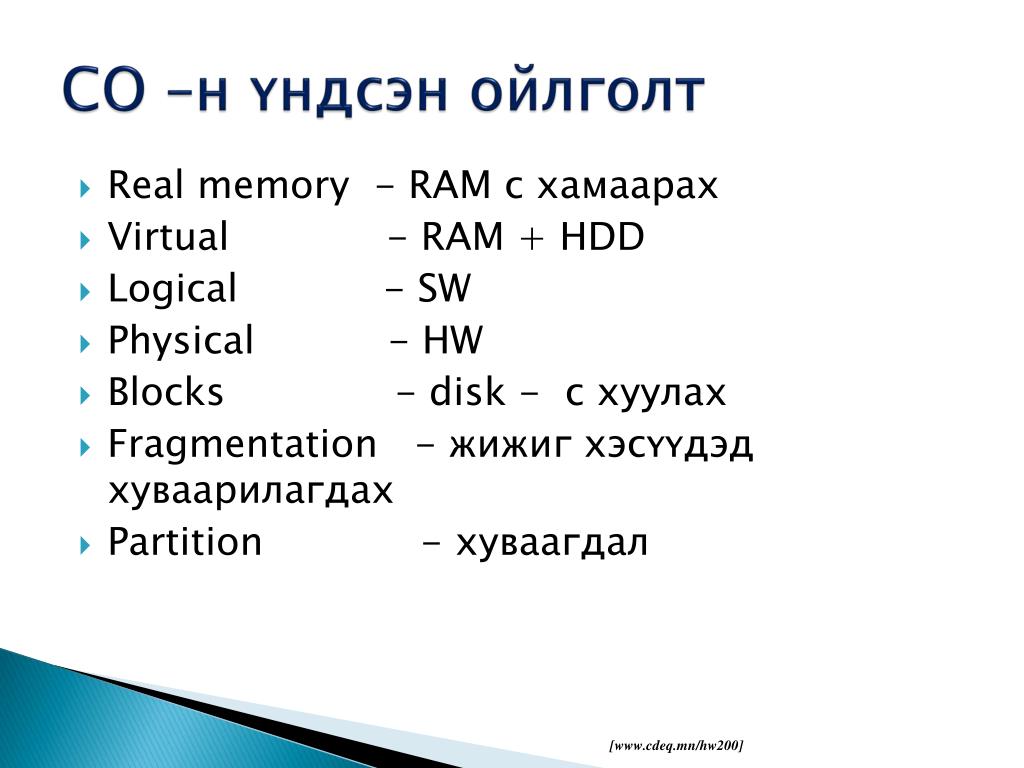

7. СО –н үндсэн ойлголт • Real memory - RAM с хамаарах • Virtual - RAM + HDD • Logical - SW • Physical - HW • Blocks - disk - c хуулах • Fragmentation - жижиг хэсүүдэд хуваарилагдах • Partition - хуваагдал [www.cdeq.mn/hw200]

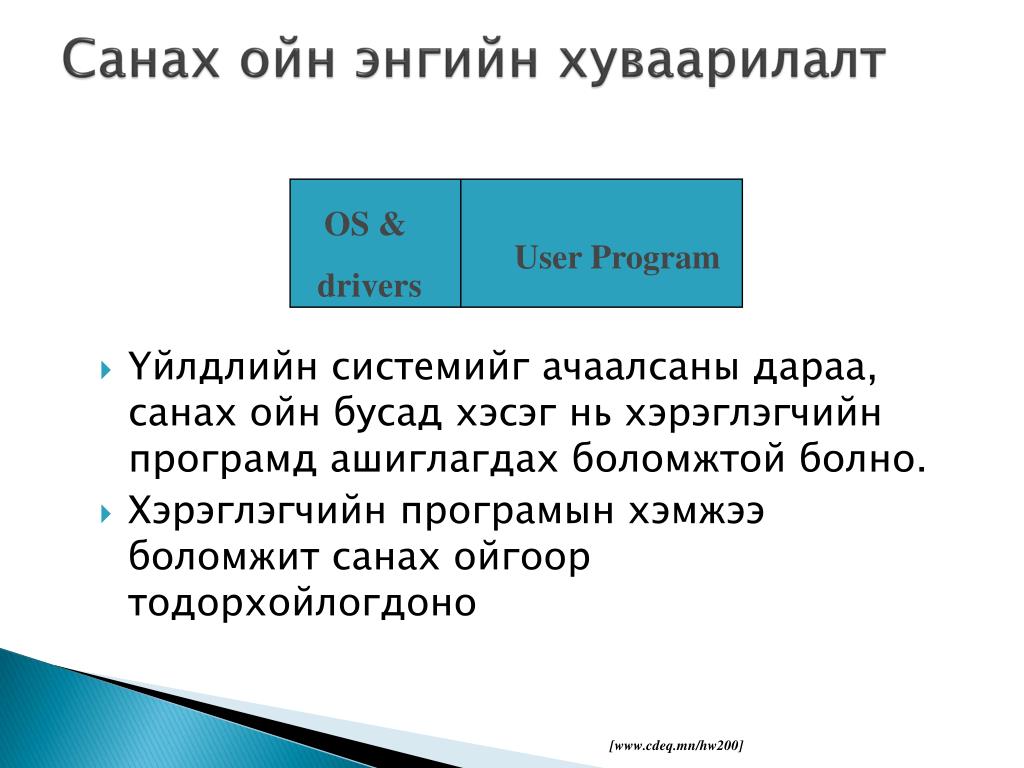

8. OS & drivers User Program Санах ойн энгийн хуваарилалт • Үйлдлийн системийг ачаалсаны дараа, санах ойн бусад хэсэг нь хэрэглэгчийн програмд ашиглагдах боломжтой болно. • Хэрэглэгчийн програмын хэмжээ боломжит санах ойгоор тодорхойлогдоно [www.cdeq.mn/hw200]

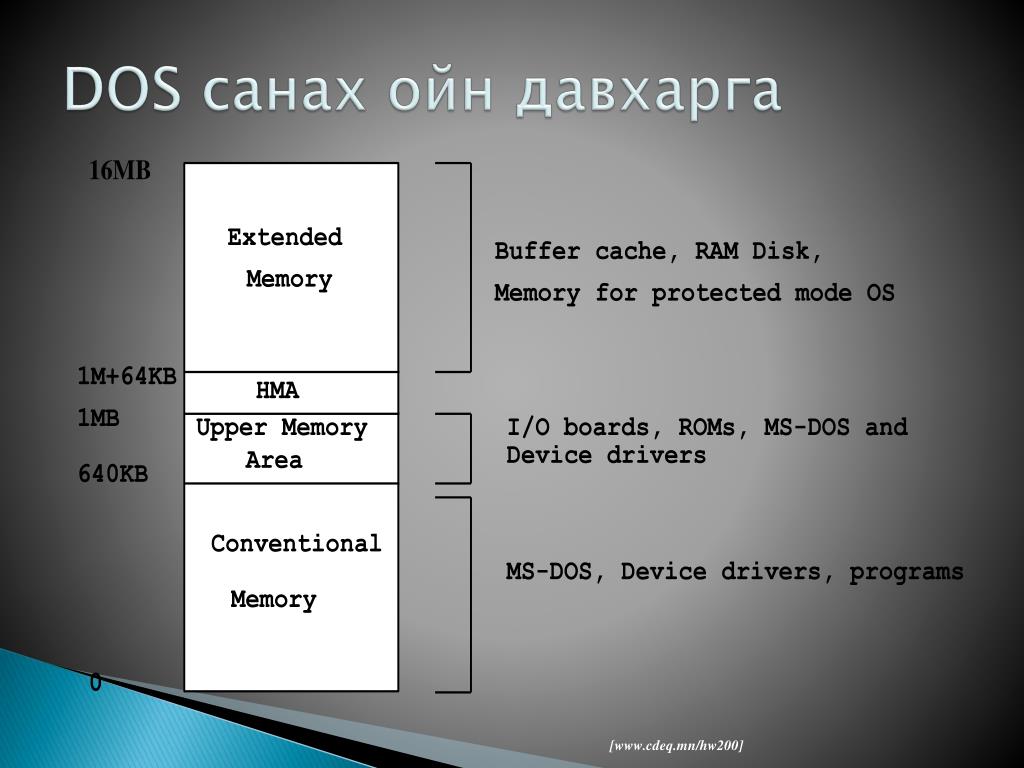

9. DOScанах ойн давхарга [www.cdeq.mn/hw200]

10. Санах ойн үндсэн удирдлага(Монопрограмчлал) Санах ойг зохион байгуулах гурван энгийн арга - Нэг хэрэглэгчийн процесстой үйлдлийн систем [www.cdeq.mn/hw200]

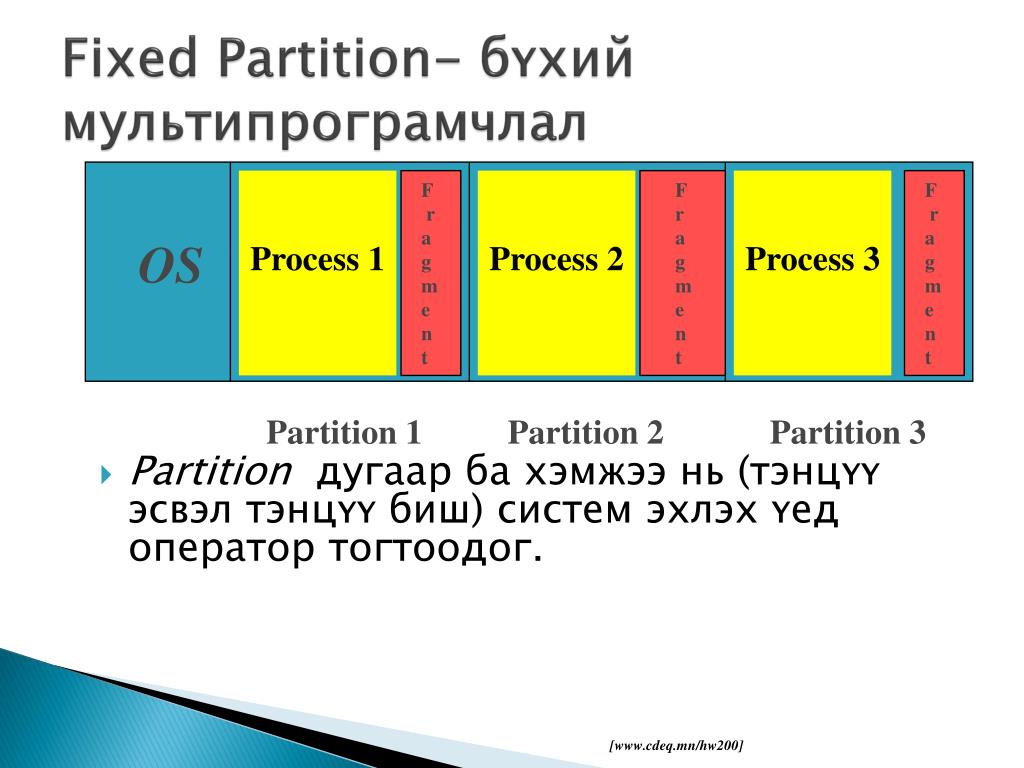

11. Process 1 F r a g m e n t Process 2 F r a g m e n t Process 3 F r a g m e n t OS Partition 1 Partition 2 Partition 3 Fixed Partition-бүхий мультипрограмчлал • Partition дугаар ба хэмжээ нь (тэнцүү эсвэл тэнцүү биш) систем эхлэх үед оператор тогтоодог. [www.cdeq.mn/hw200]

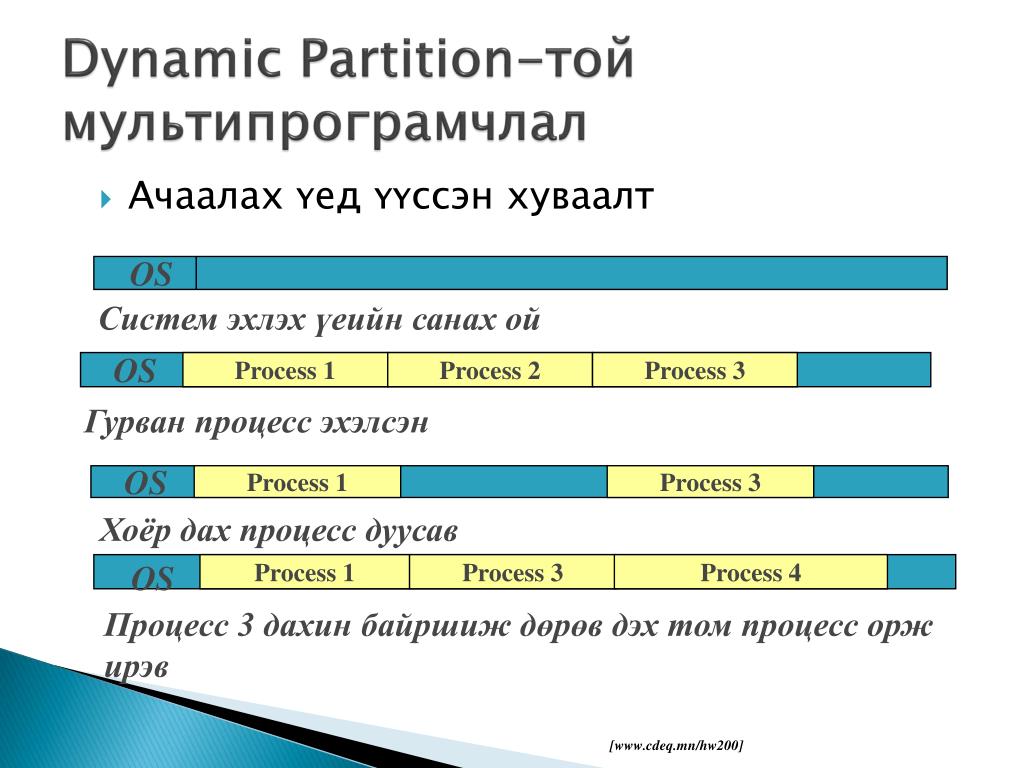

12. OS Систем эхлэх үеийн санах ой OS Process 1 Process 2 Process 3 Гурван процесс эхэлсэн OS Process 1 Process 3 Хоёр дах процесс дуусав OS Process 1 Process 3 Process 4 Процесс 3 дахин байршиж дөрөв дэх том процесс орж ирэв Dynamic Partition-той мультипрограмчлал • Ачаалах үед үүссэн хуваалт [www.cdeq.mn/hw200]

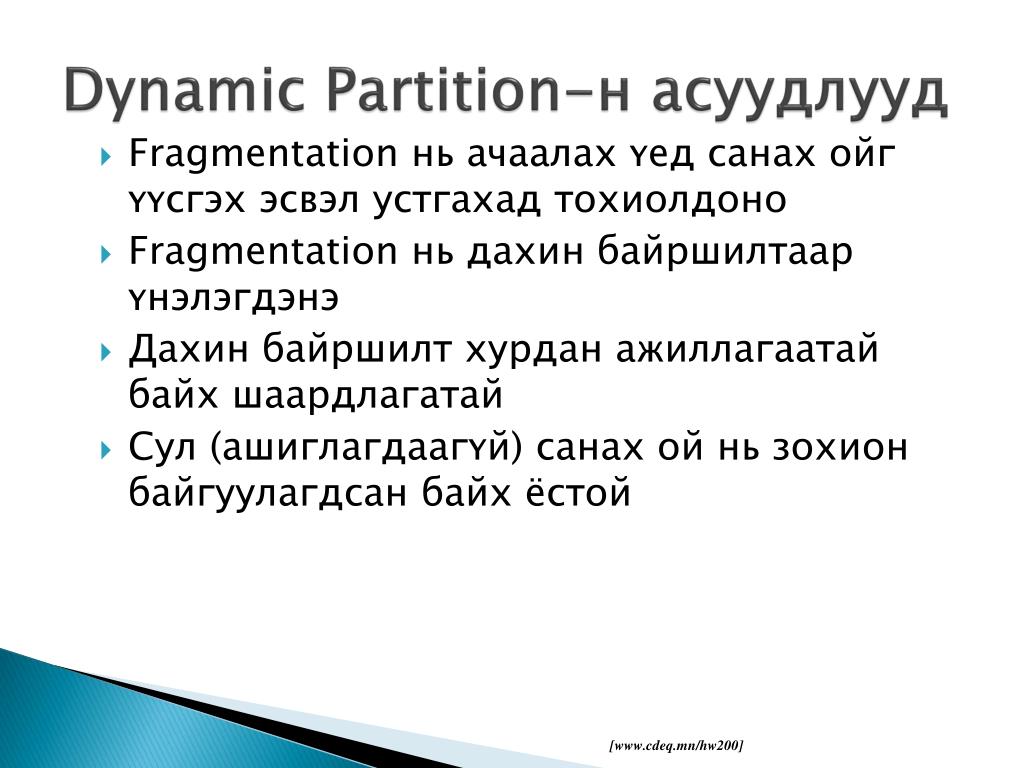

13. Dynamic Partition-н асуудлууд • Fragmentation нь ачаалах үед санах ойг үүсгэх эсвэл устгахад тохиолдоно • Fragmentation нь дахин байршилтаар үнэлэгдэнэ • Дахин байршилт хурдан ажиллагаатай байх шаардлагатай • Сул (ашиглагдаагүй) санах ой нь зохион байгуулагдсан байх ёстой [www.cdeq.mn/hw200]

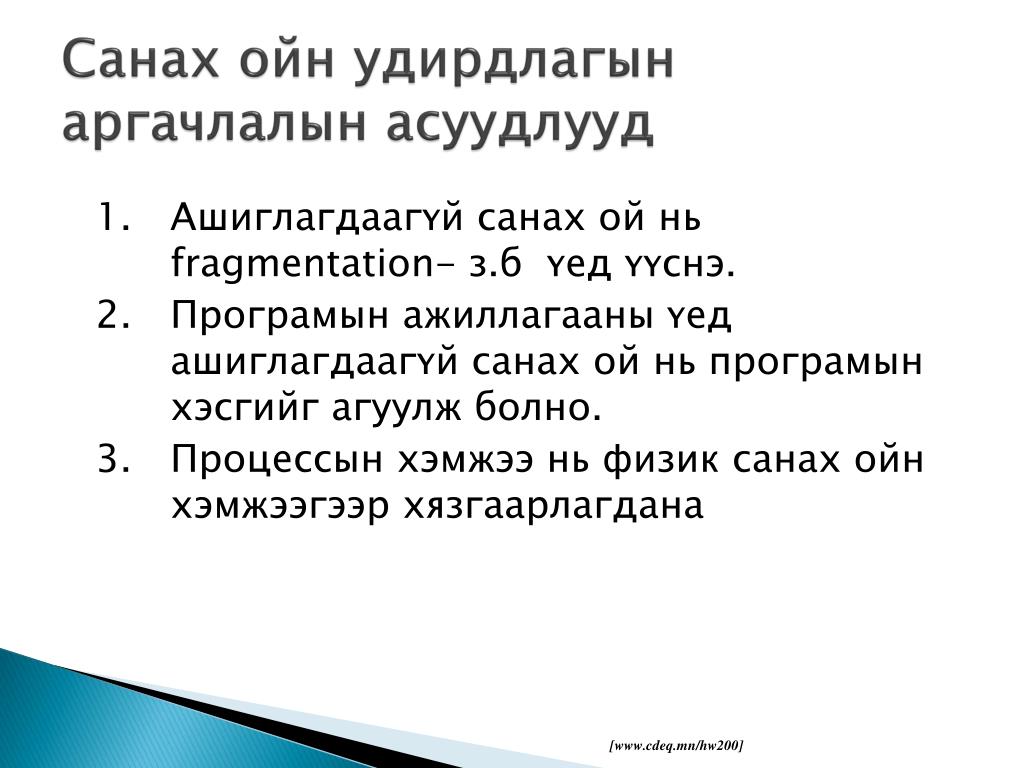

14. Санах ойн удирдлагынаргачлалын асуудлууд 1. Ашиглагдаагүй санах ой нь fragmentation- з.б үед үүснэ. 2. Програмын ажиллагааны үед ашиглагдаагүй санах ой нь програмын хэсгийг агуулж болно. 3. Процессын хэмжээ нь физик санах ойн хэмжээгээр хязгаарлагдана [www.cdeq.mn/hw200]

15. Виртуаль санах ой [www.cdeq.mn/hw200]

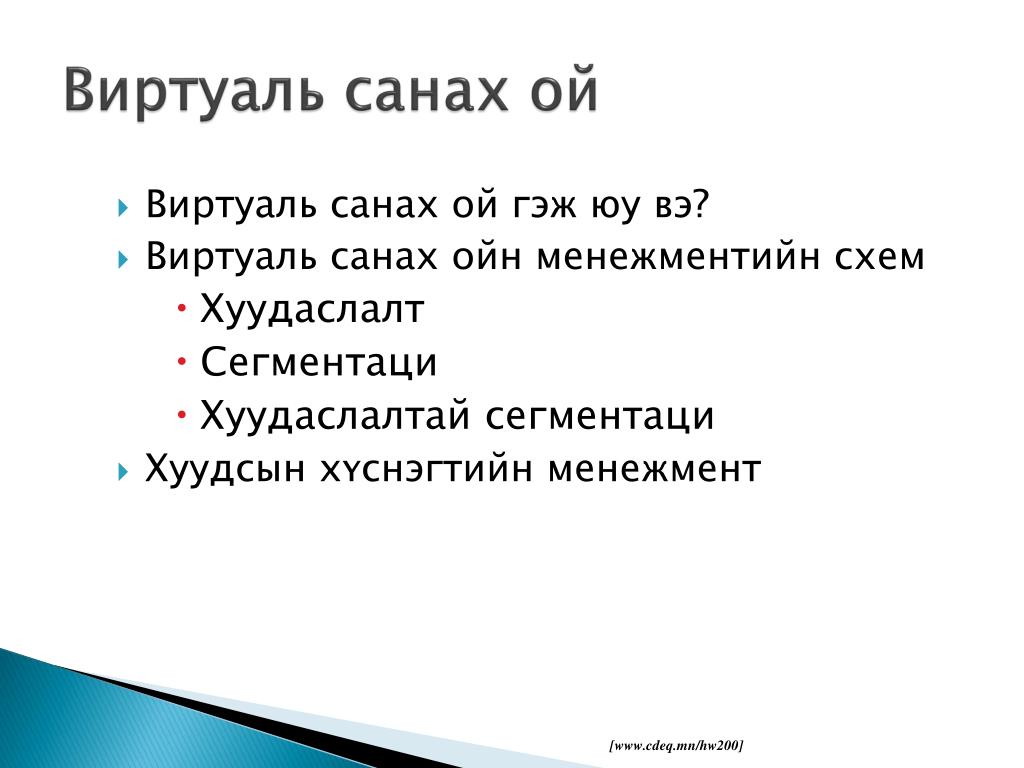

16. Виртуаль санах ой • Виртуаль санах ой гэж юу вэ? • Виртуаль санах ойн менежментийн схем • Хуудаслалт • Сегментаци • Хуудаслалтай сегментаци • Хуудсын хүснэгтийн менежмент [www.cdeq.mn/hw200]

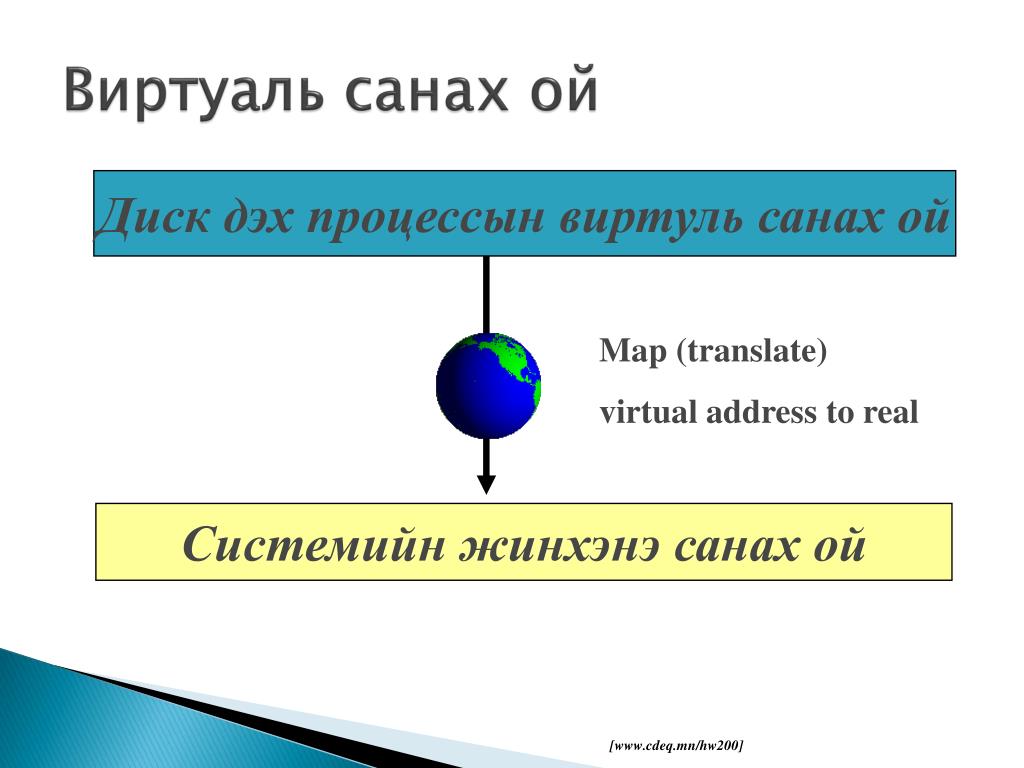

17. Виртуаль санах ой Диск дэх процессын виртуль санах ой Map (translate) virtual address to real Системийн жинхэнэ санах ой [www.cdeq.mn/hw200]

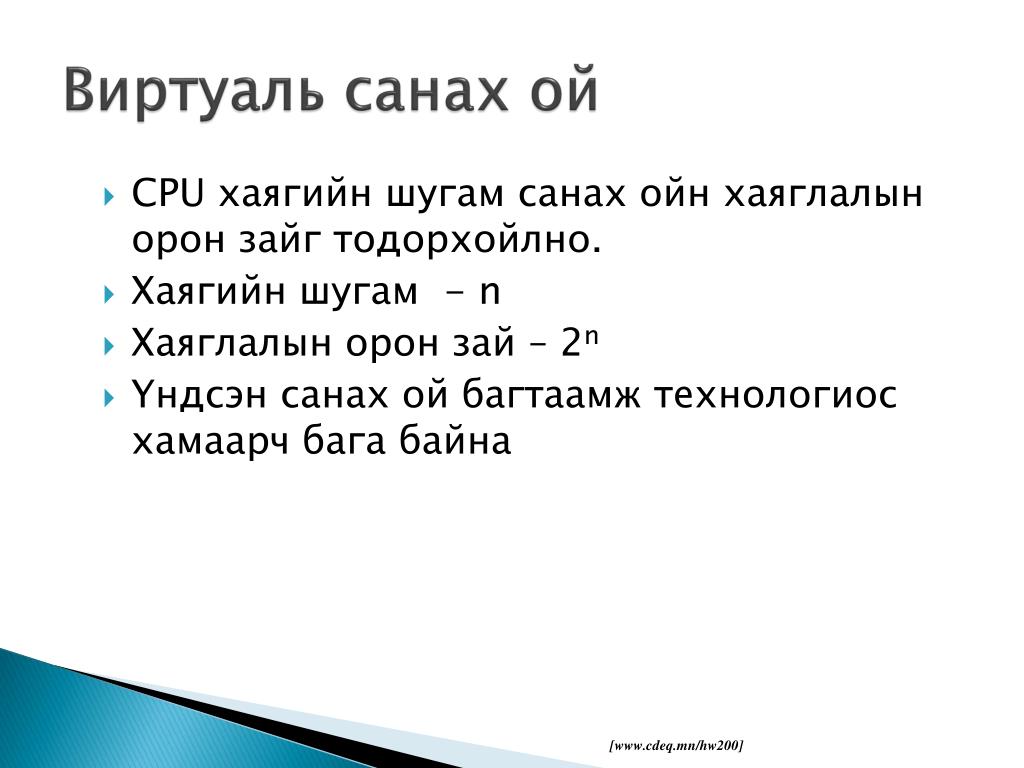

18. Виртуаль санах ой • CPU хаягийн шугам санах ойн хаяглалын орон зайг тодорхойлно. • Хаягийн шугам -n • Хаяглалын орон зай – 2n • Үндсэн санах ой багтаамж технологиос хамаарч бага байна [www.cdeq.mn/hw200]

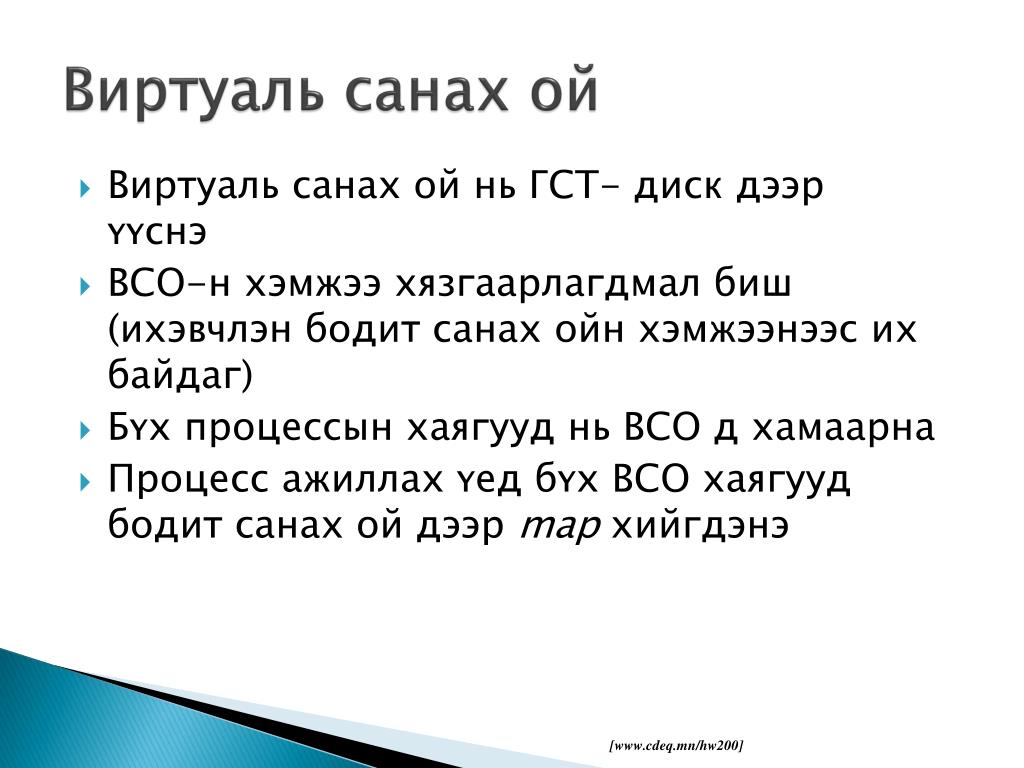

19. Виртуаль санах ой • Виртуаль санах ой нь ГСТ- диск дээр үүснэ • ВСО-н хэмжээ хязгаарлагдмал биш (ихэвчлэн бодит санах ойн хэмжээнээс их байдаг) • Бүх процессын хаягууд нь ВСО д хамаарна • Процесс ажиллах үед бүхВСО хаягууд бодит санах ой дээр map хийгдэнэ [www.cdeq.mn/hw200]

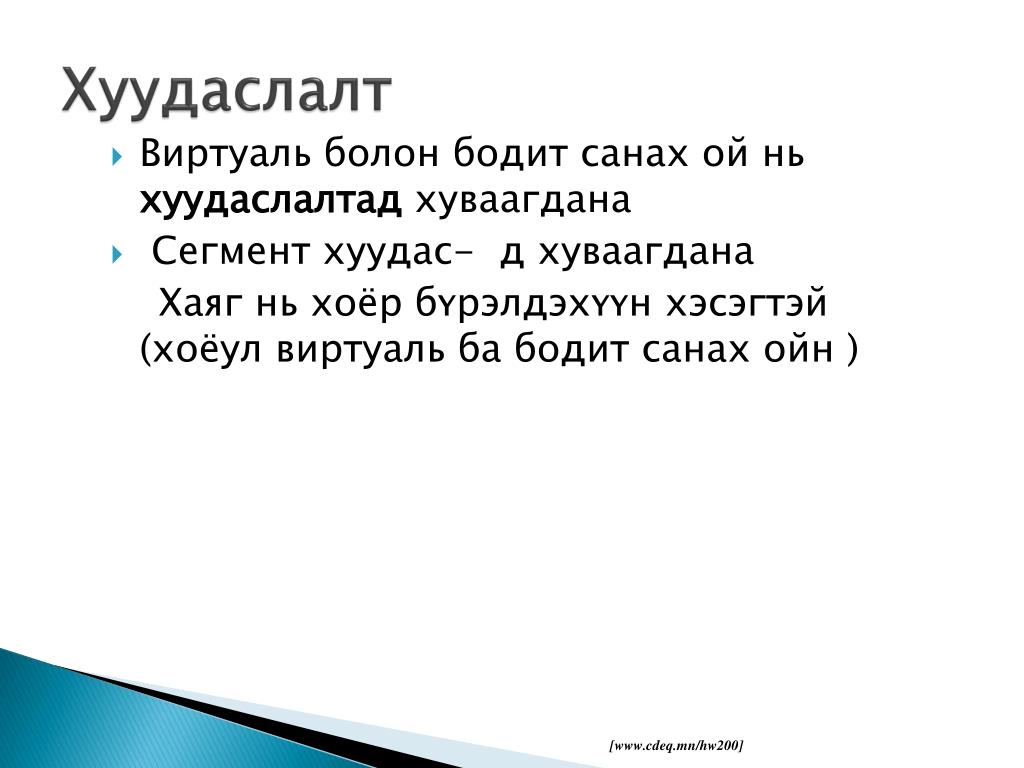

20. Хуудаслалт • Виртуаль болон бодит санах ой нь хуудаслалтад хуваагдана • Сегмент хуудас- д хуваагдана Хаяг нь хоёр бүрэлдэхүүн хэсэгтэй (хоёул виртуаль ба бодит санах ойн ) [www.cdeq.mn/hw200]

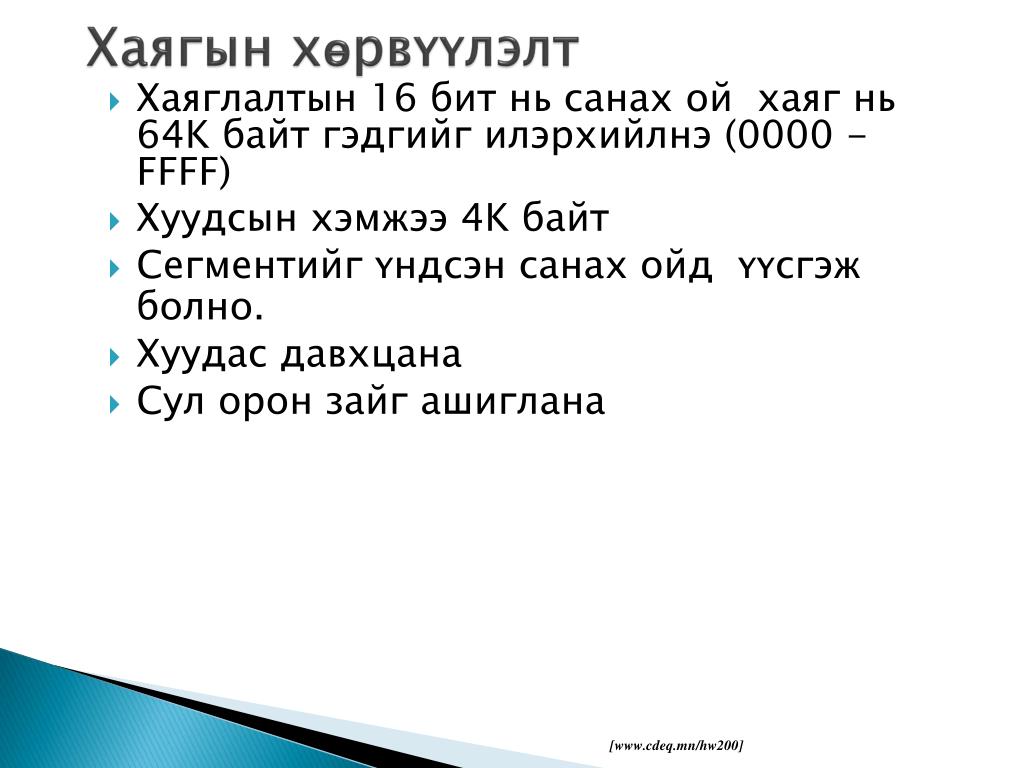

21. Хаягын хөрвүүлэлт • Хаяглалтын 16 бит нь санах ой хаяг нь 64K байт гэдгийг илэрхийлнэ(0000 -FFFF) • Хуудсын хэмжээ4K байт • Сегментийг үндсэн санах ойд үүсгэж болно. • Хуудас давхцана • Сул орон зайг ашиглана [www.cdeq.mn/hw200]

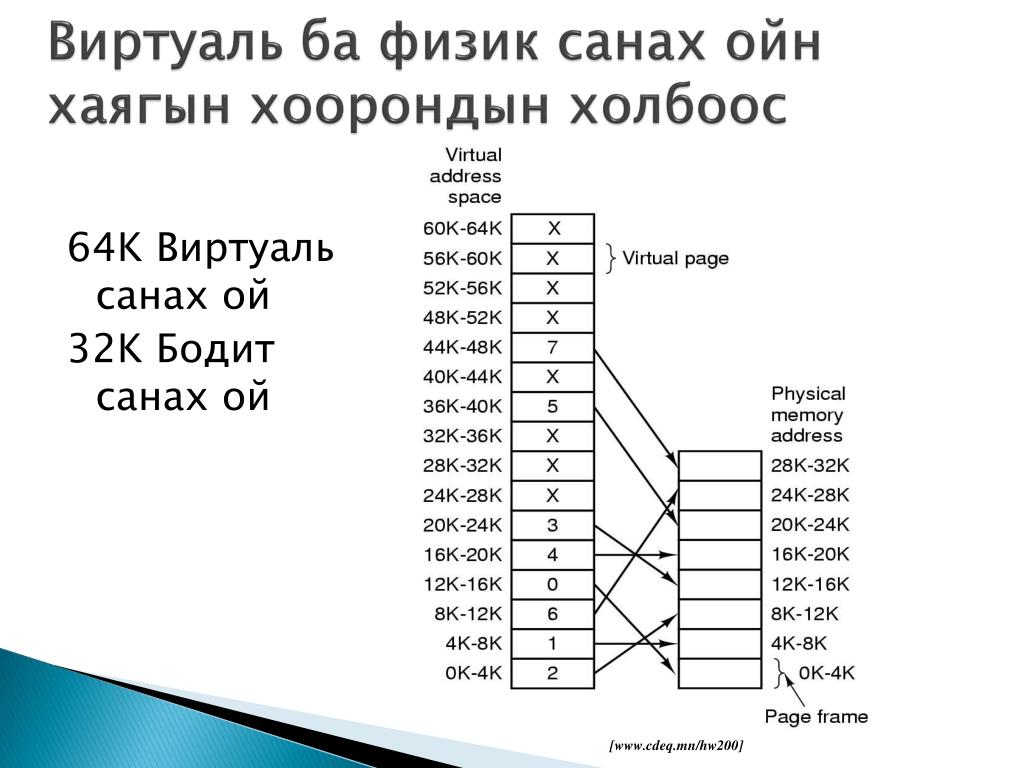

22. Виртуаль ба физик санах ойн хаягын хоорондын холбоос 64K Виртуаль санах ой 32K Бодит санах ой [www.cdeq.mn/hw200]

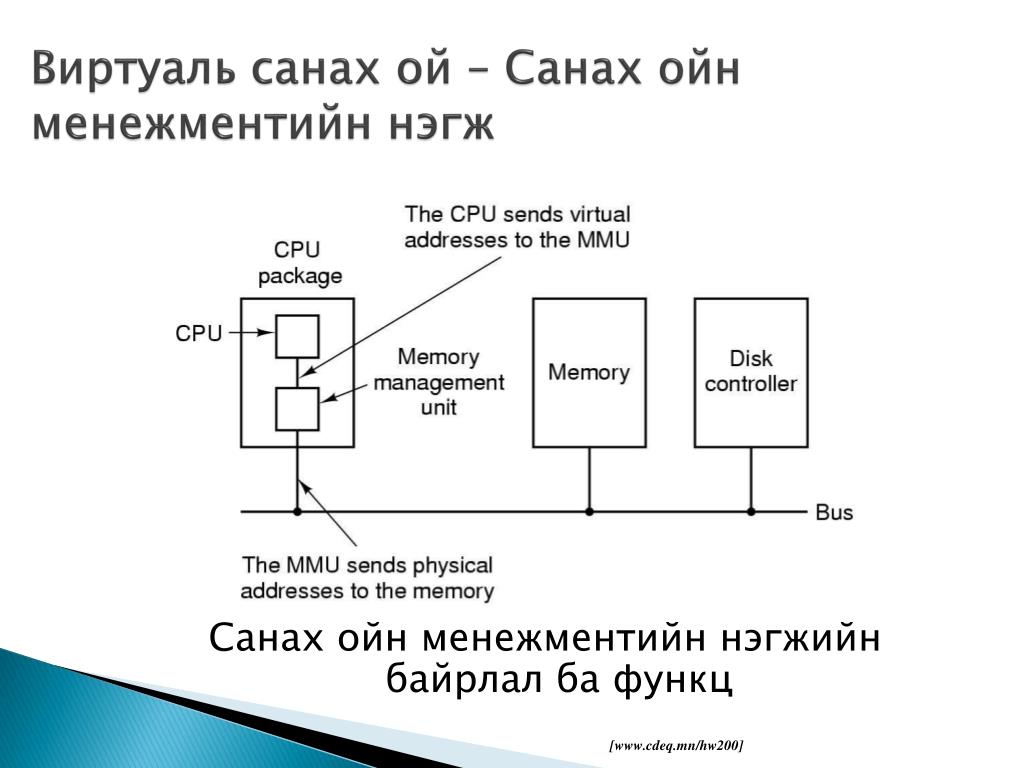

23. Виртуаль санах ой – Санах ойн менежментийн нэгж Санах ойн менежментийн нэгжийн байрлал ба функц [www.cdeq.mn/hw200]

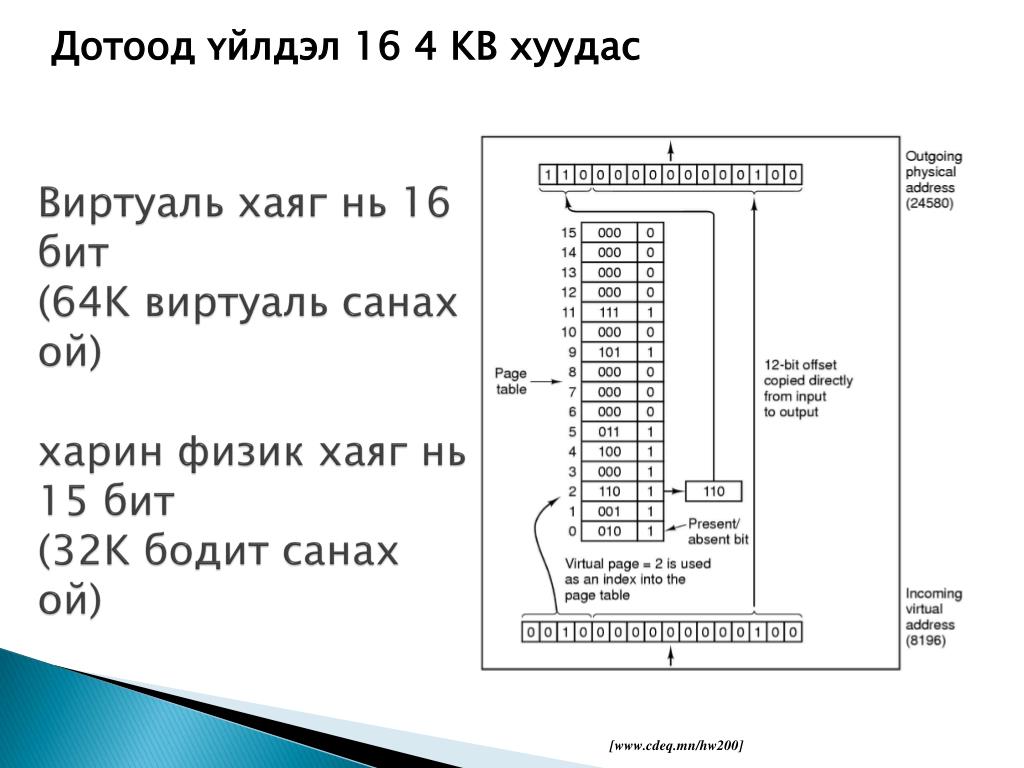

24. Виртуаль хаяг нь 16 бит(64K виртуаль санах ой) харин физик хаяг нь 15 бит(32K бодит санах ой) Дотоод үйлдэл 16 4 KB хуудас [www.cdeq.mn/hw200]

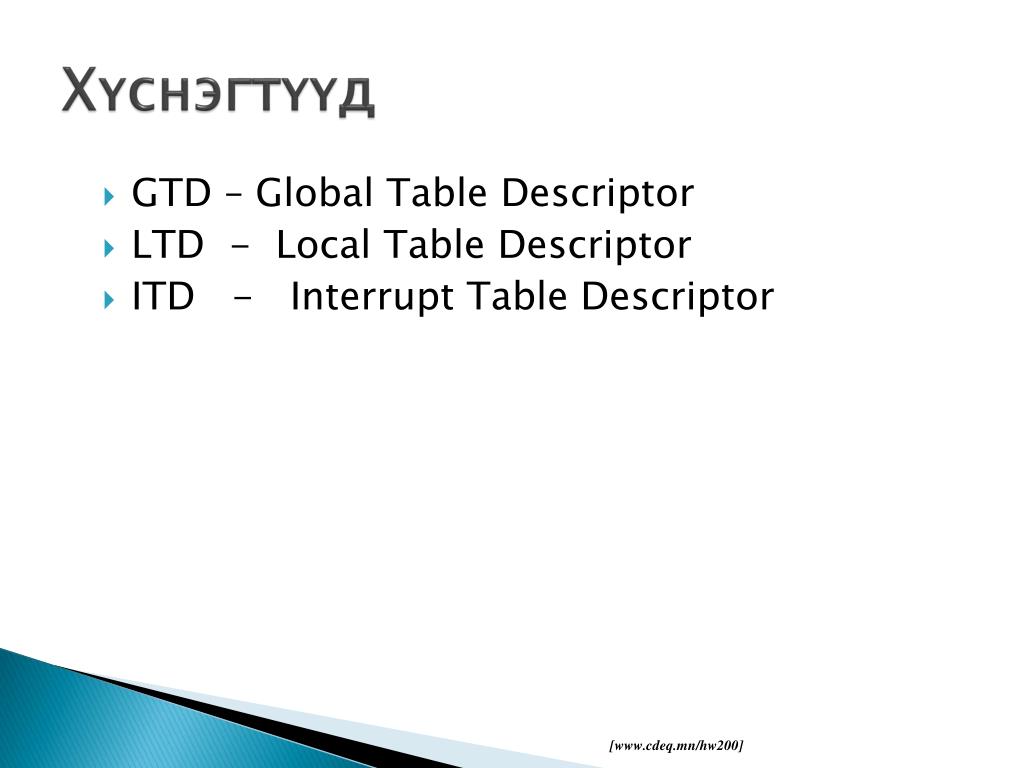

25. Хүснэгтүүд • GTD – Global Table Descriptor • LTD - Local Table Descriptor • ITD - Interrupt Table Descriptor [www.cdeq.mn/hw200]

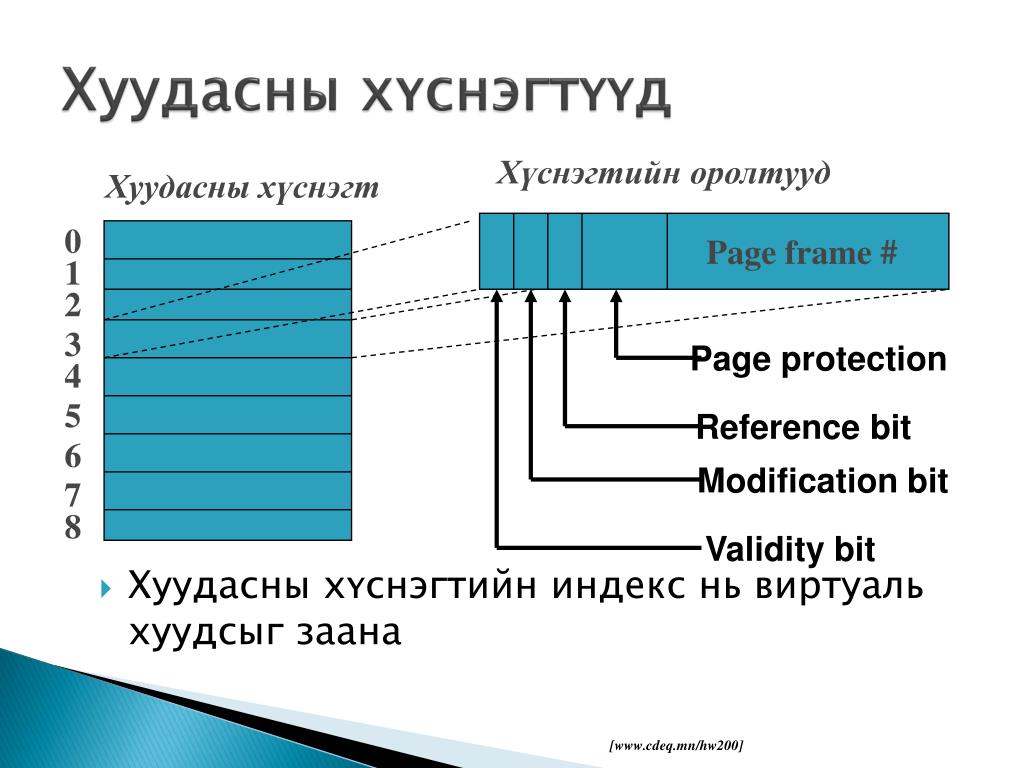

26. Хүснэгтийн оролтууд Хуудасны хүснэгт 0 Page frame # 1 2 3 Page protection 4 5 Reference bit 6 Modification bit 7 8 Validity bit Хуудасны хүснэгтүүд • Хуудасны хүснэгтийн индекс нь виртуаль хуудсыг заана [www.cdeq.mn/hw200]

27. Virtual memory address Page Table Register + PT 1 Catenate PT2 . . Page # Offset within page PTn Page tables of processes Хуудаслалтанд хаягын мап хийх Real memory address [www.cdeq.mn/hw200]

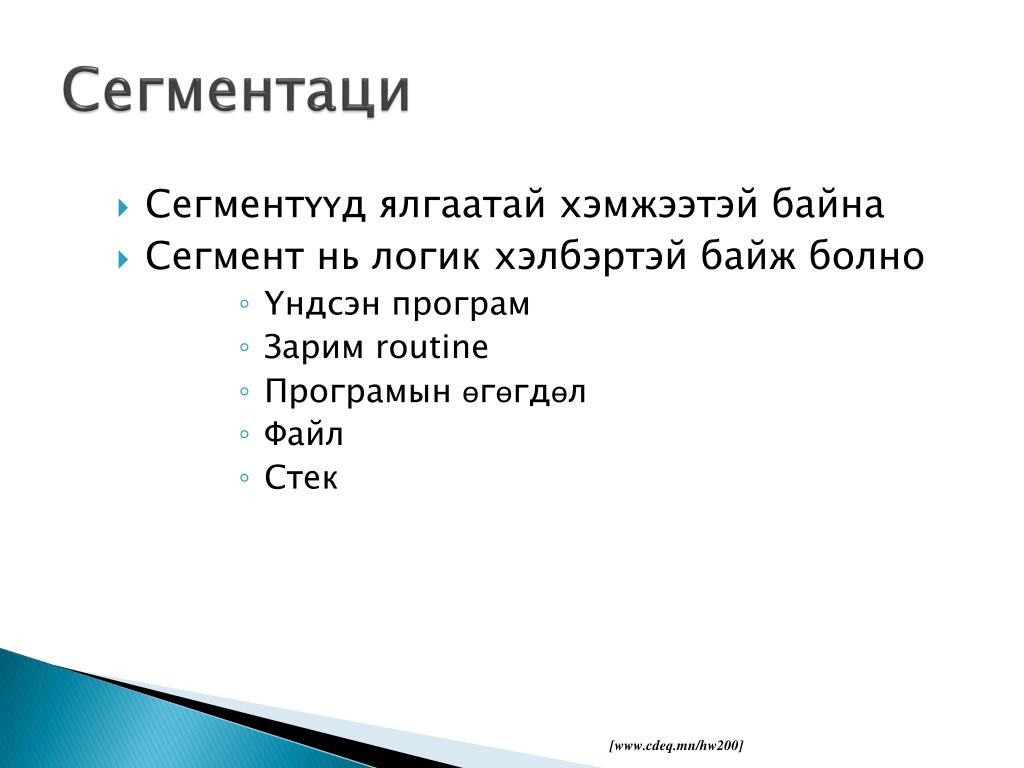

28. Сегментаци • Сегментүүд ялгаатай хэмжээтэй байна • Сегмент нь логик хэлбэртэй байж болно • Үндсэн програм • Зарим routine • Програмын өгөгдөл • Файл • Стек [www.cdeq.mn/hw200]

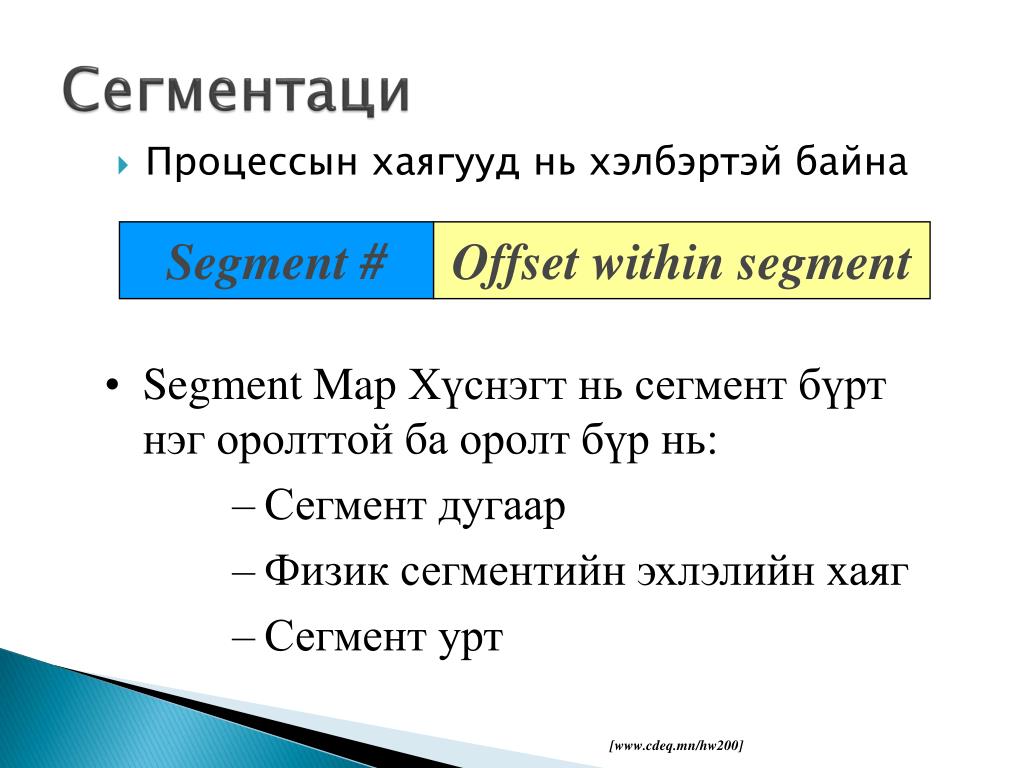

29. Segment # Offset within segment Сегментаци • Процессын хаягууд ньхэлбэртэй байна • Segment Map Хүснэгтнь сегмент бүрт нэг оролттой ба оролт бүр нь: • Сегмент дугаар • Физик сегментийн эхлэлийн хаяг • Сегмент урт [www.cdeq.mn/hw200]

30. Сегментаци • Нэг хэмжээст хаягын зай [www.cdeq.mn/hw200]

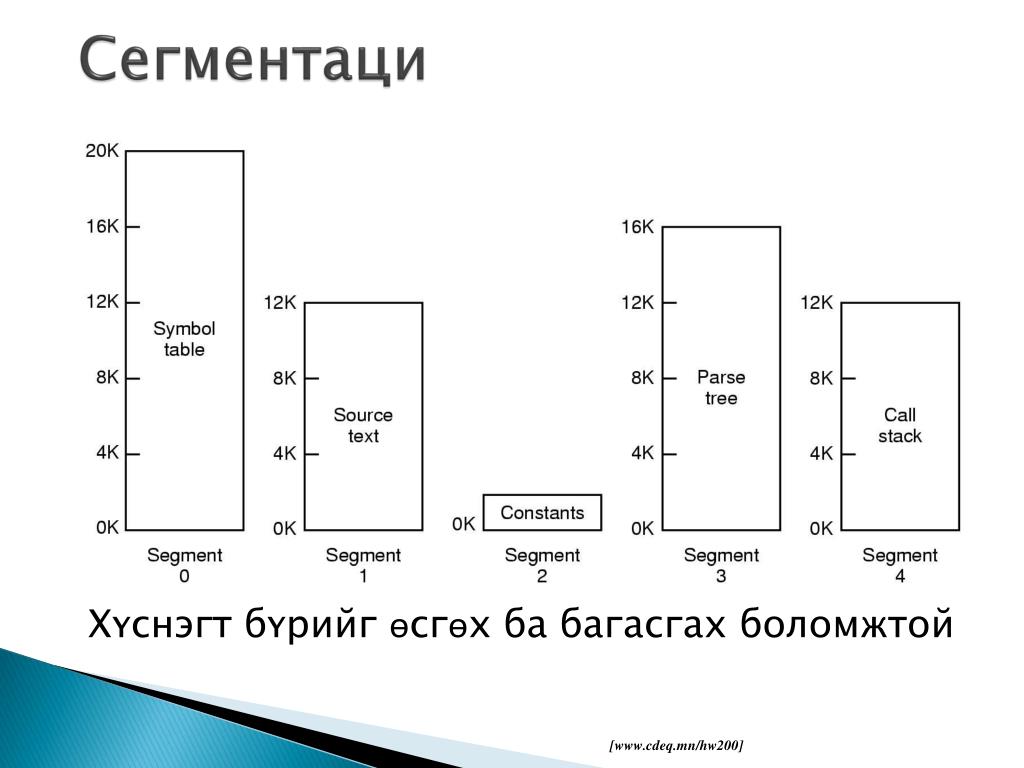

31. Сегментаци Хүснэгт бүрийг өсгөх ба багасгах боломжтой [www.cdeq.mn/hw200]

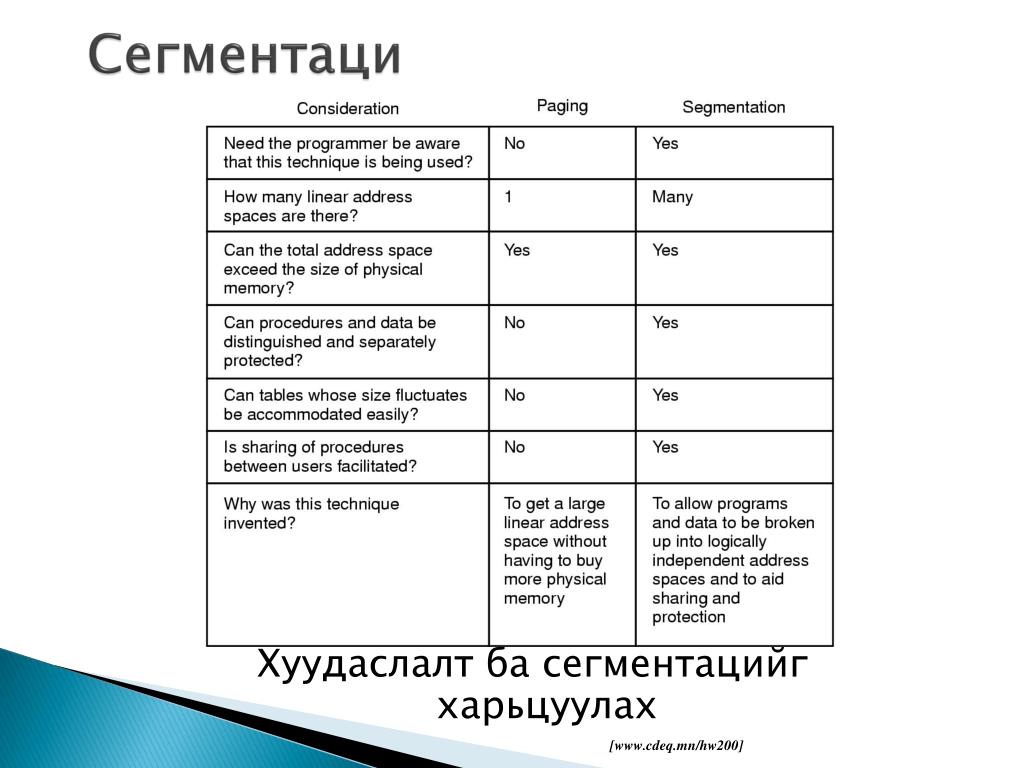

32. Сегментаци Хуудаслалт ба сегментацийг харьцуулах [www.cdeq.mn/hw200]

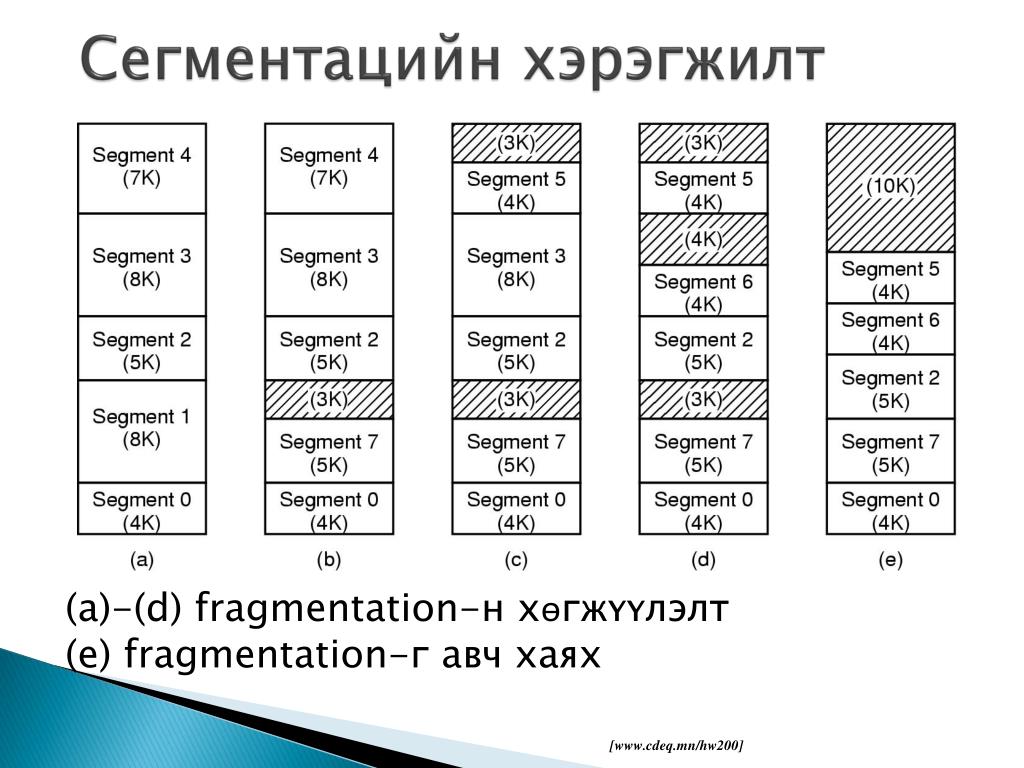

33. Сегментацийн хэрэгжилт (a)-(d) fragmentation-н хөгжүүлэлт (e) fragmentation-г авч хаях [www.cdeq.mn/hw200]

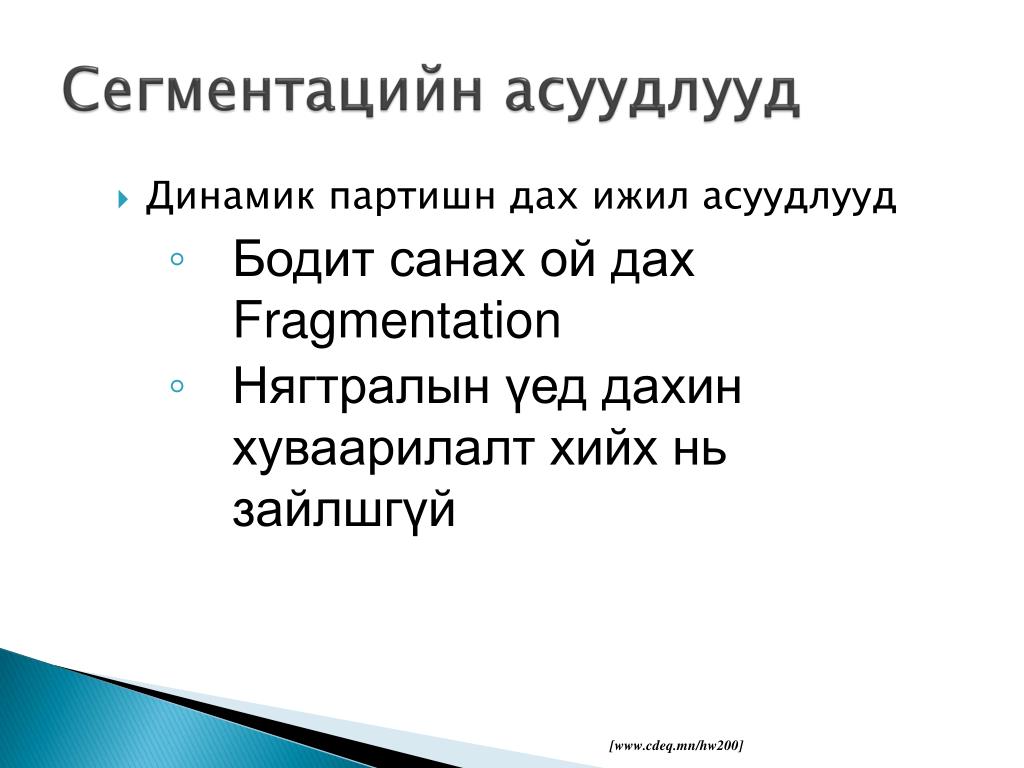

34. Сегментацийн асуудлууд • Динамик партишн дах ижил асуудлууд • Бодит санах ой дах Fragmentation • Нягтралын үед дахин хуваарилалт хийх нь зайлшгүй [www.cdeq.mn/hw200]

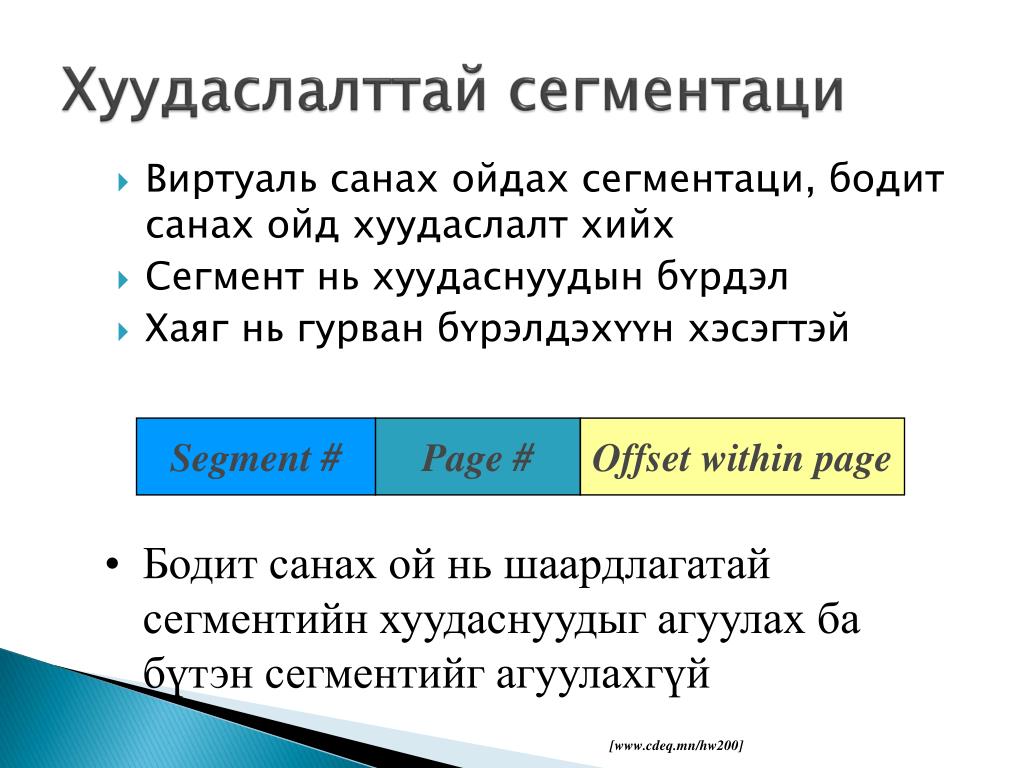

35. Segment # Page # Offset within page Хуудаслалттай сегментаци • Виртуаль санах ойдах сегментаци, бодит санах ойд хуудаслалт хийх • Сегмент нь хуудаснуудын бүрдэл • Хаяг нь гурван бүрэлдэхүүн хэсэгтэй • Бодит санах ой нь шаардлагатай сегментийн хуудаснуудыг агуулах ба бүтэн сегментийг агуулахгүй [www.cdeq.mn/hw200]

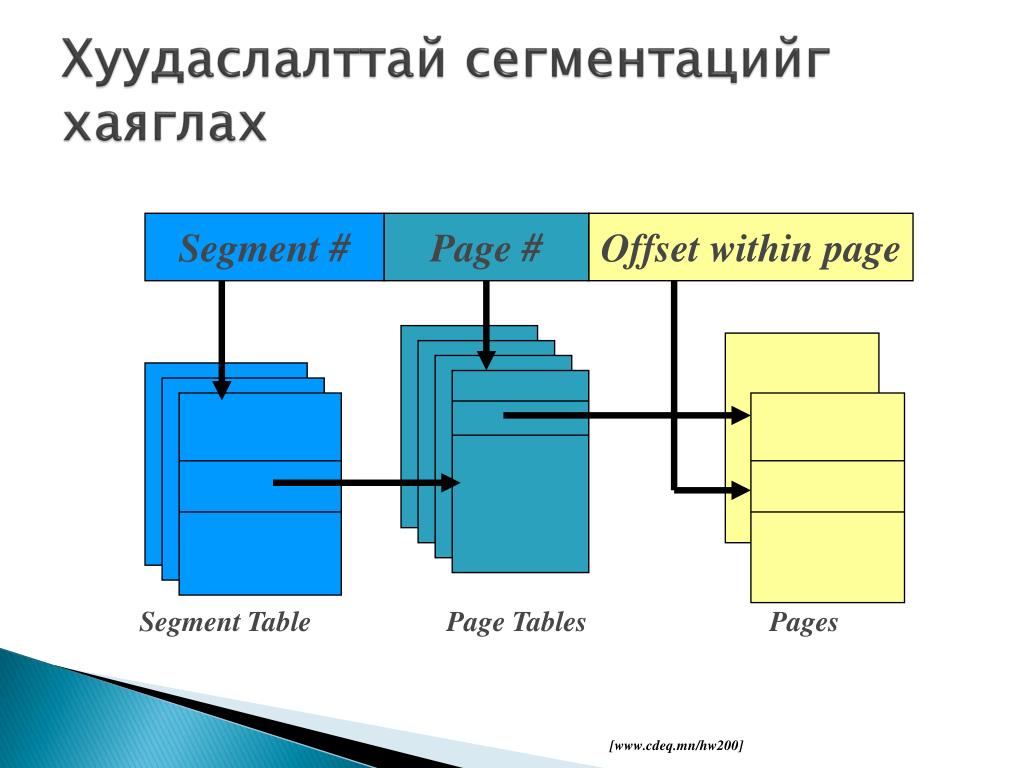

36. Segment # Segment Table Page Tables Pages Page # Offset within page Хуудаслалттай сегментацийг хаяглах [www.cdeq.mn/hw200]

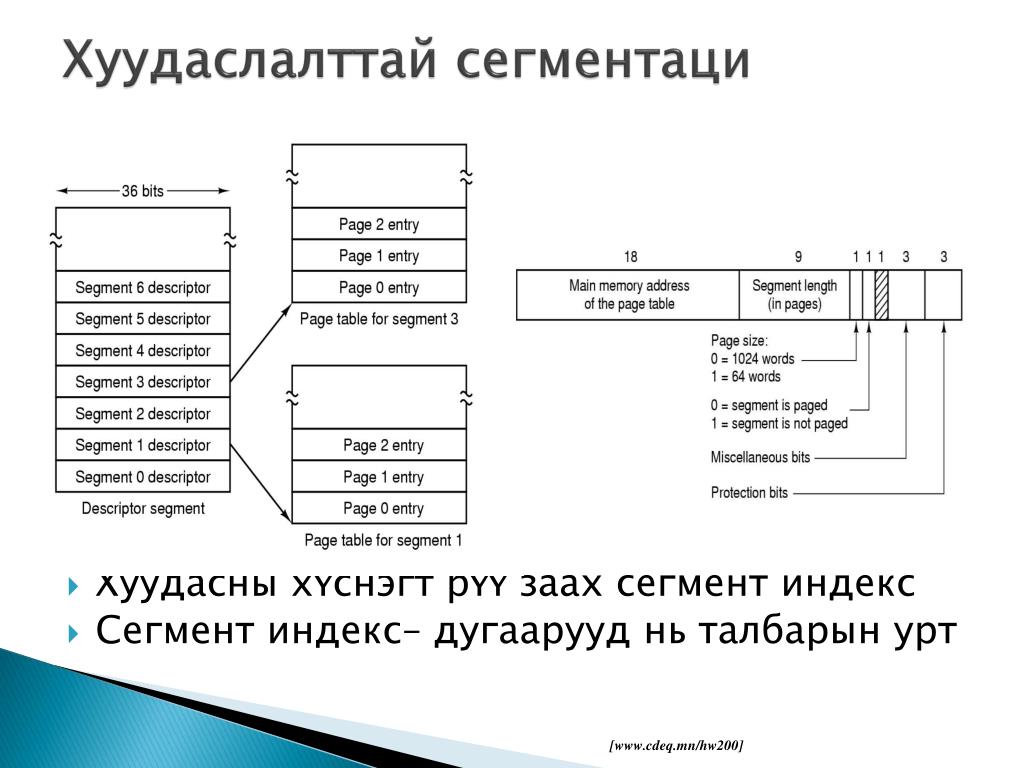

37. Хуудаслалттай сегментаци • Хуудасны хүснэгт рүү заах сегмент индекс • Сегмент индекс– дугаарууд нь талбарын урт [www.cdeq.mn/hw200]

38. Хуудаслалттай сегментаци: 34-битMULTICS виртуаль хаяг [www.cdeq.mn/hw200]

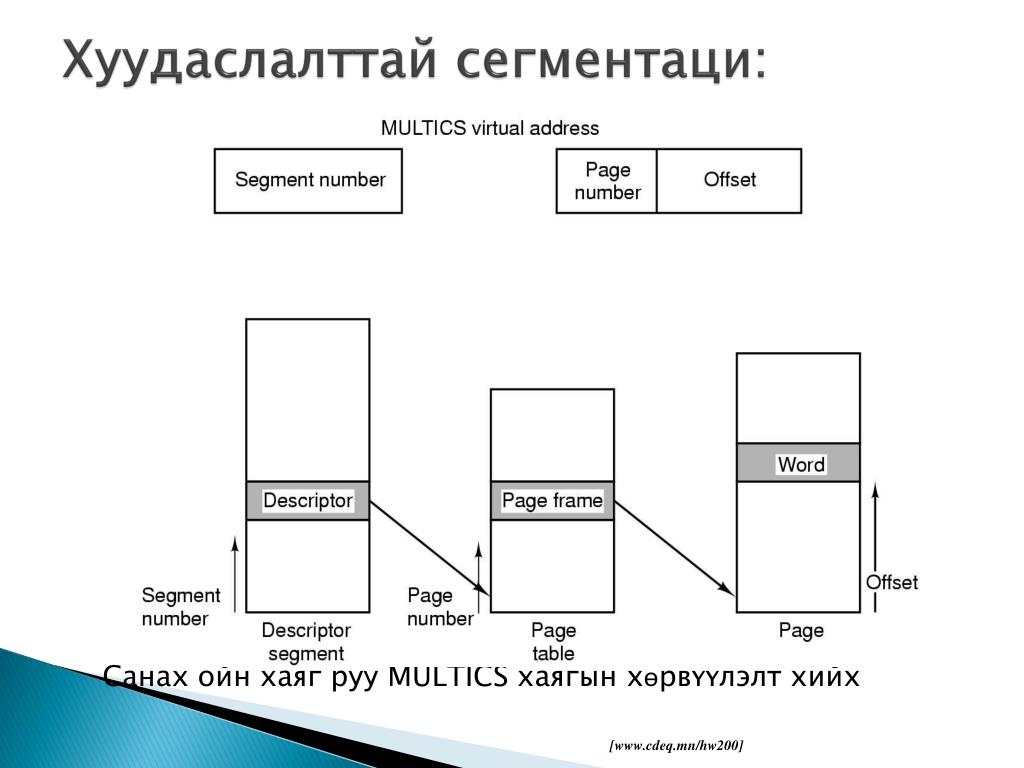

39. Хуудаслалттай сегментаци: Санах ойн хаяг руу MULTICS хаягын хөрвүүлэлт хийх [www.cdeq.mn/hw200]

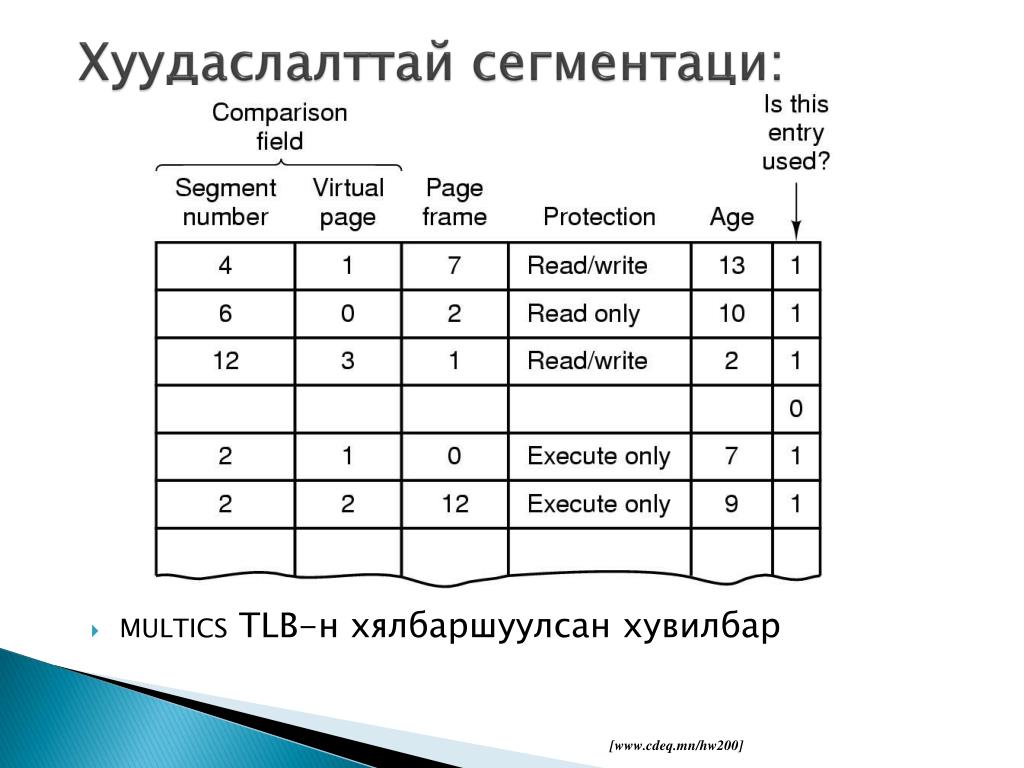

40. Хуудаслалттай сегментаци: • MULTICS TLB-н хялбаршуулсан хувилбар [www.cdeq.mn/hw200]

41. Хуудаслалттай сегментаци: Pentium (1) Pentium selector [www.cdeq.mn/hw200]

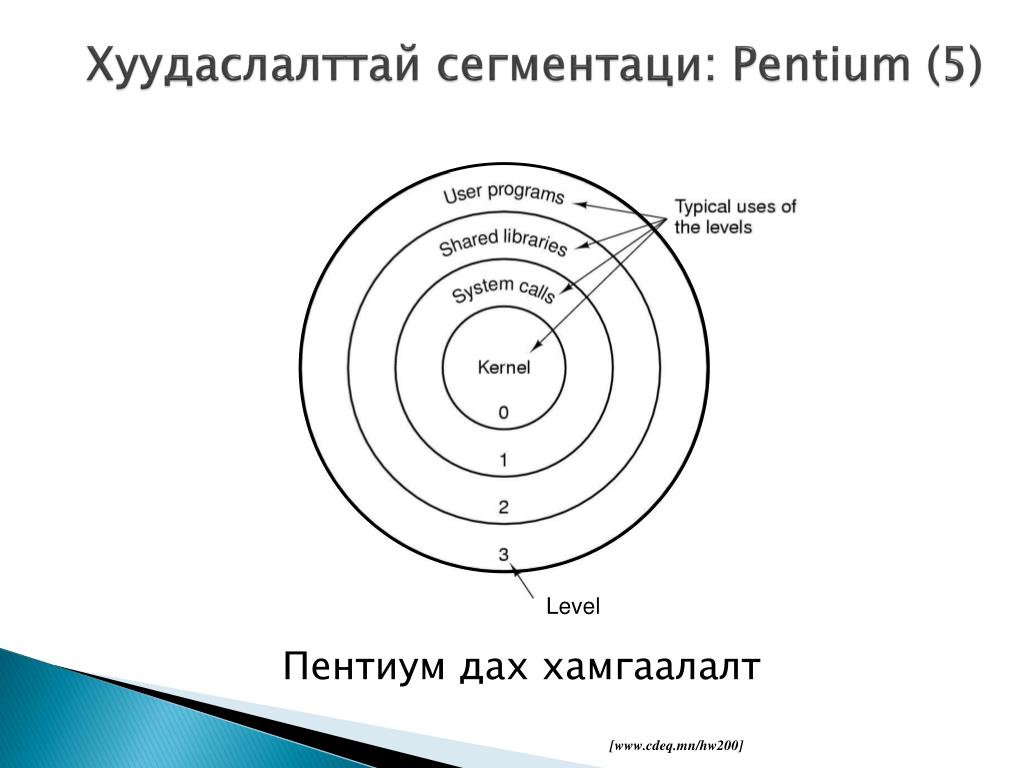

42. Хуудаслалттай сегментаци: Pentium (5) Пентиум дах хамгаалалт Level [www.cdeq.mn/hw200]

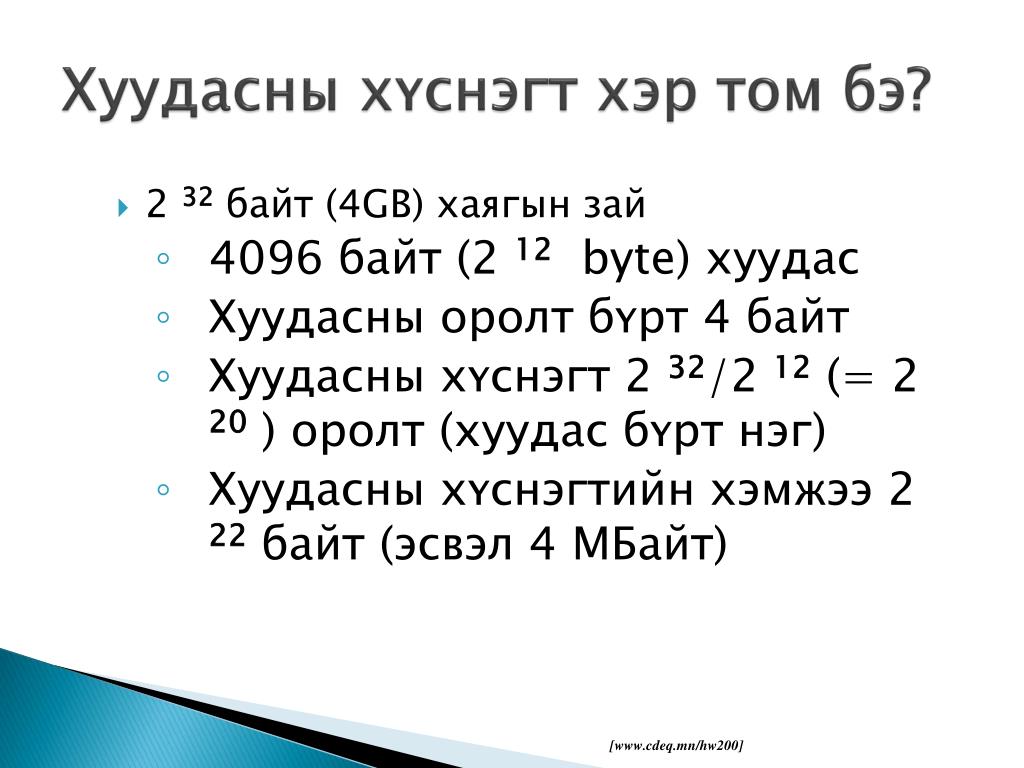

43. Хуудасны хүснэгт хэр том бэ? • 2 32байт(4GB) хаягын зай • 4096 байт(2 12 byte) хуудас • Хуудасны оролт бүрт 4 байт • Хуудасны хүснэгт2 32/2 12 (= 2 20 ) оролт (хуудас бүрт нэг) • Хуудасны хүснэгтийн хэмжээ2 22байт (эсвэл 4 МБайт) [www.cdeq.mn/hw200]

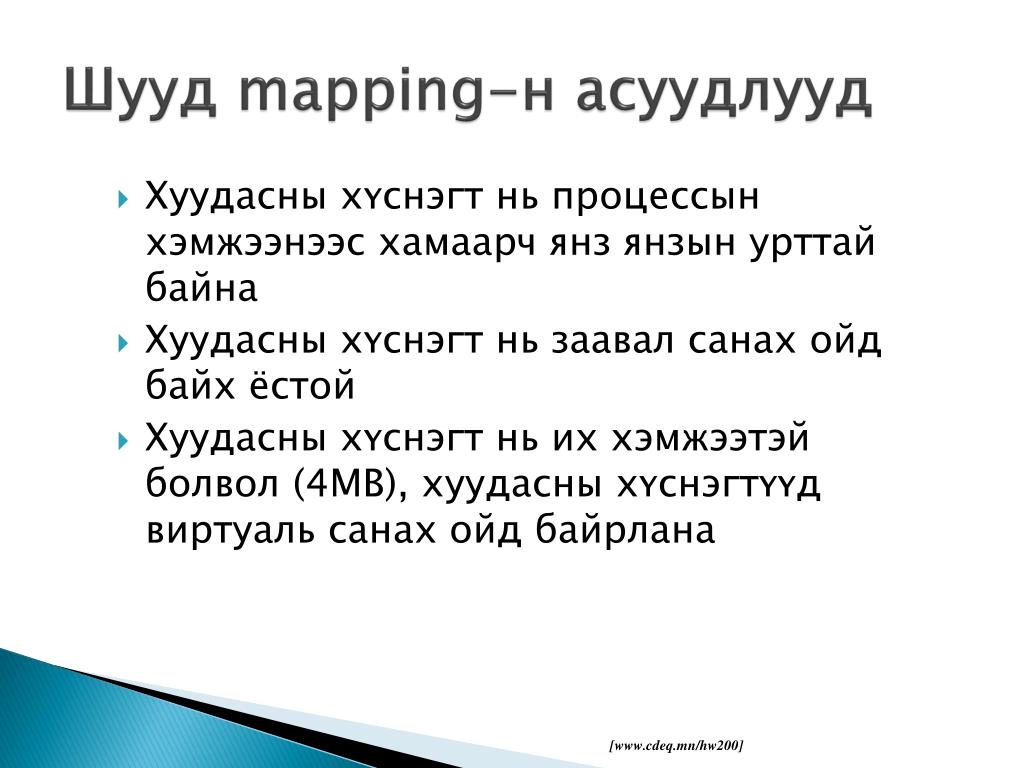

44. Шууд mapping-н асуудлууд • Хуудасны хүснэгт нь процессын хэмжээнээс хамаарч янз янзын урттай байна • Хуудасны хүснэгт нь заавал санах ойд байх ёстой • Хуудасны хүснэгт нь их хэмжээтэй болвол(4MB), хуудасны хүснэгтүүд виртуаль санах ойд байрлана [www.cdeq.mn/hw200]

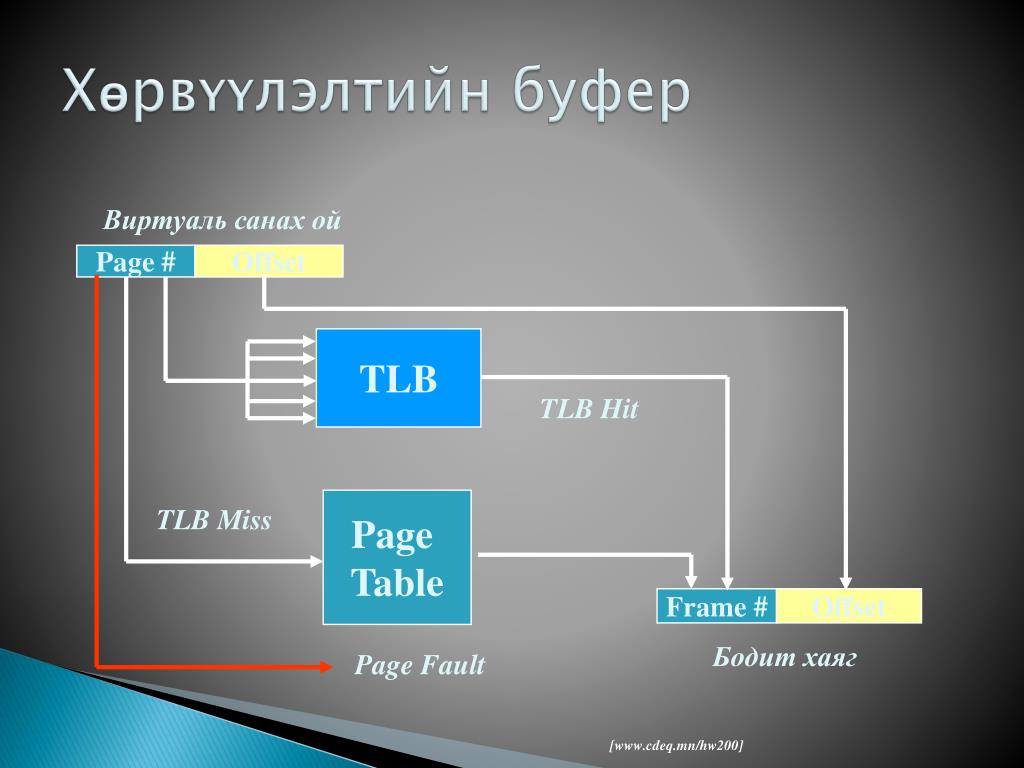

45. Виртуаль санах ой Page # Offset TLB TLB Hit Page Table TLB Miss Frame # Offset Бодит хаяг Page Fault Хөрвүүлэлтийн буфер [www.cdeq.mn/hw200]

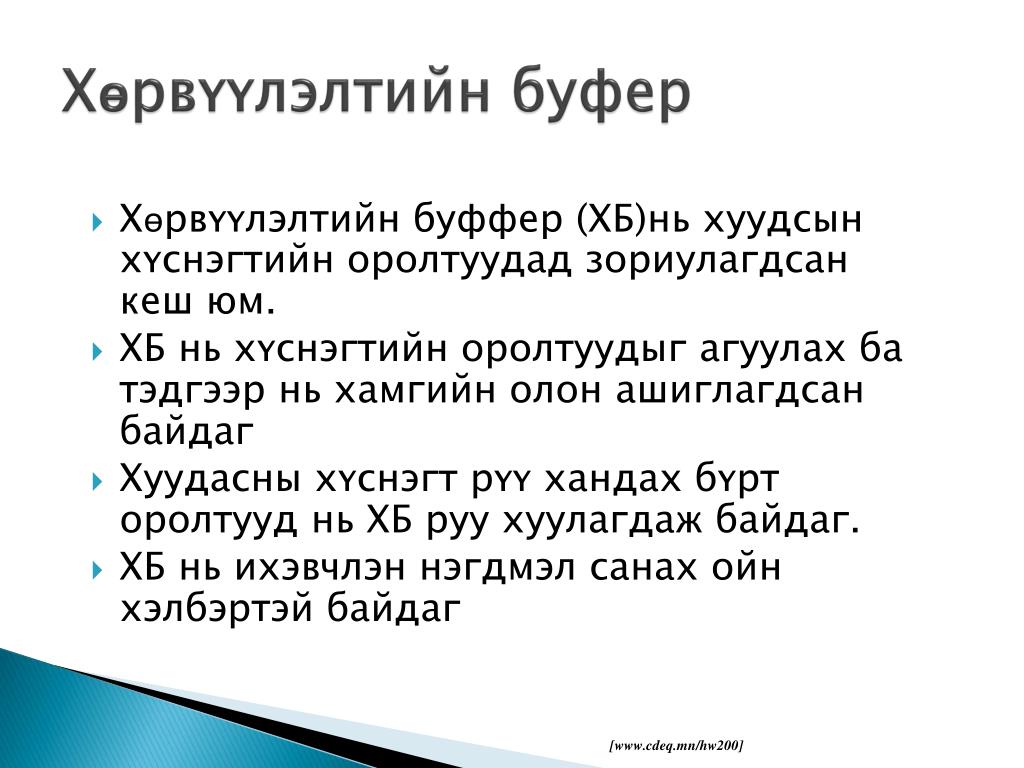

46. Хөрвүүлэлтийн буфер • Хөрвүүлэлтийн буффер (ХБ)нь хуудсын хүснэгтийн оролтуудад зориулагдсан кеш юм. • ХБ нь хүснэгтийн оролтуудыг агуулах ба тэдгээр нь хамгийн олон ашиглагдсан байдаг • Хуудасны хүснэгт рүү хандах бүрт оролтууд нь ХБ руу хуулагдаж байдаг. • ХБ нь ихэвчлэн нэгдмэл санах ойн хэлбэртэй байдаг [www.cdeq.mn/hw200]

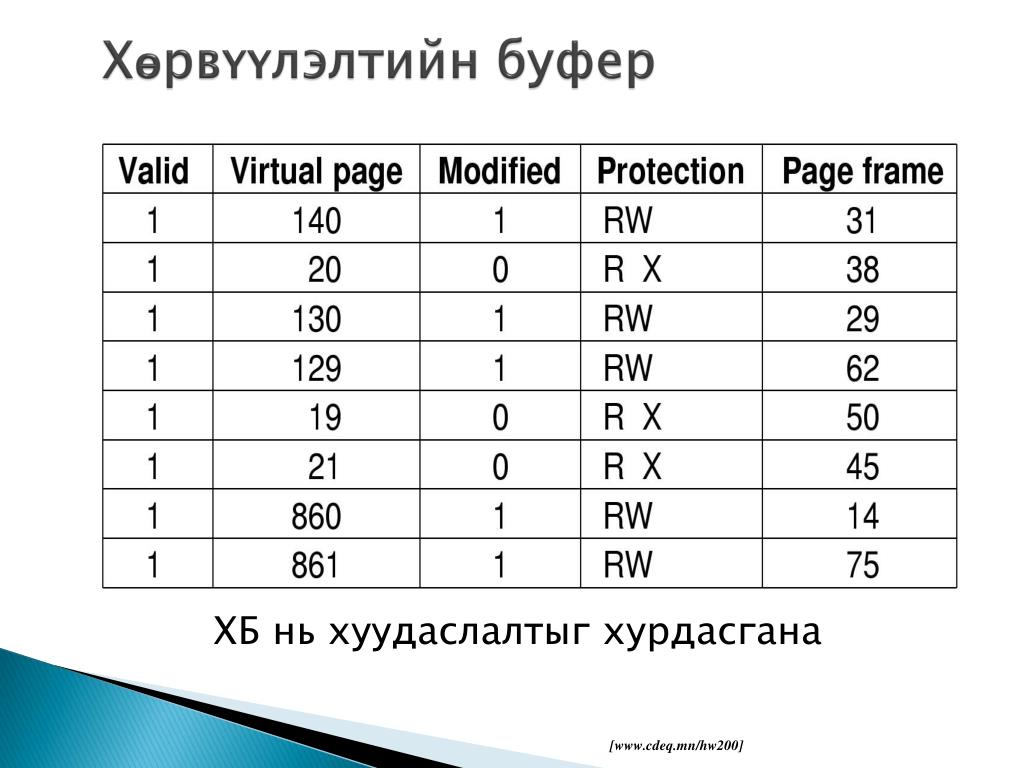

47. Хөрвүүлэлтийн буфер ХБ нь хуудаслалтыг хурдасгана [www.cdeq.mn/hw200]
