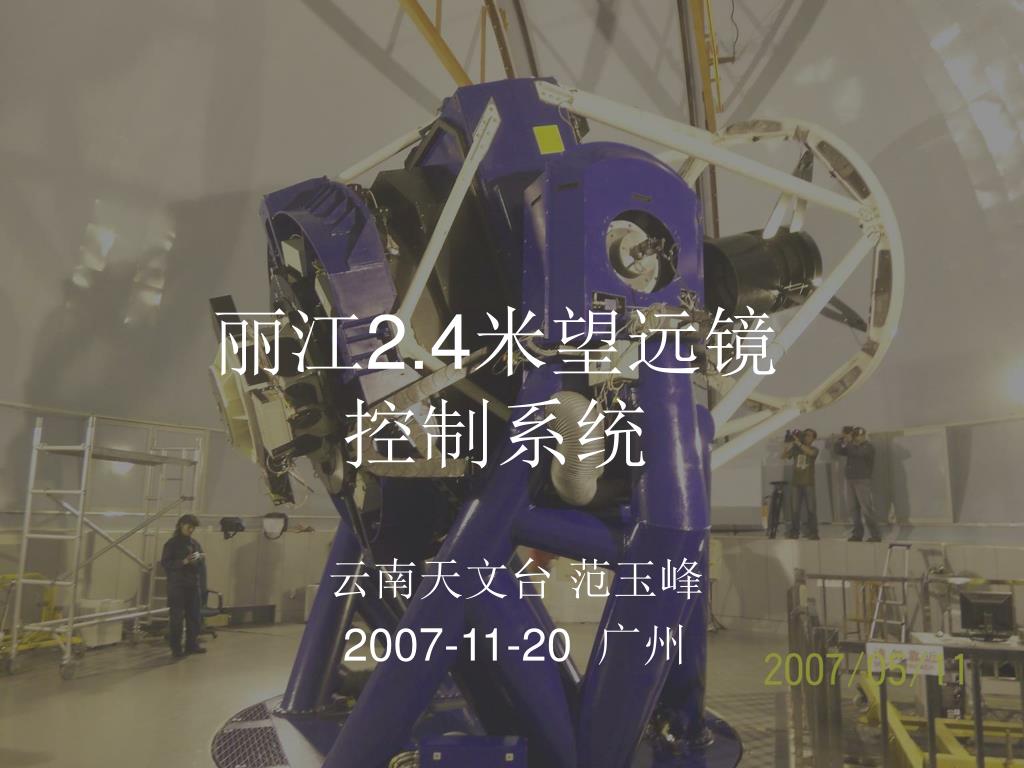

  1. 丽江2.4米望远镜控制系统 云南天文台 范玉峰 2007-11-20 广州

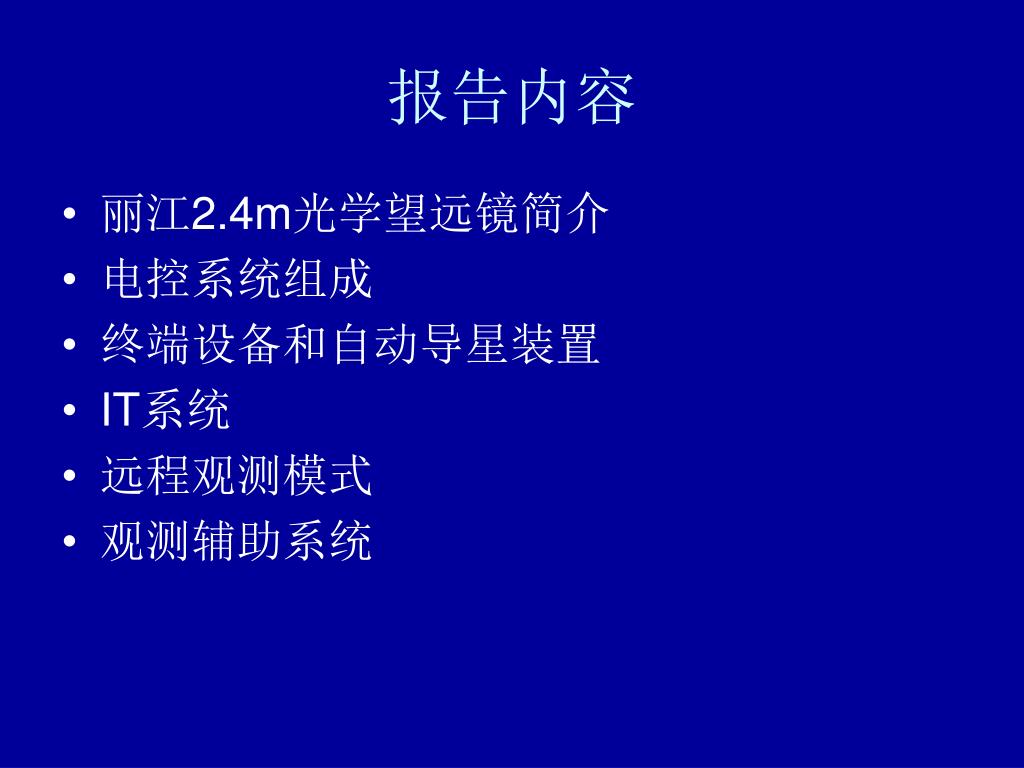

  2. 报告内容 • 丽江2.4m光学望远镜简介 • 电控系统组成 • 终端设备和自动导星装置 • IT系统 • 远程观测模式 • 观测辅助系统

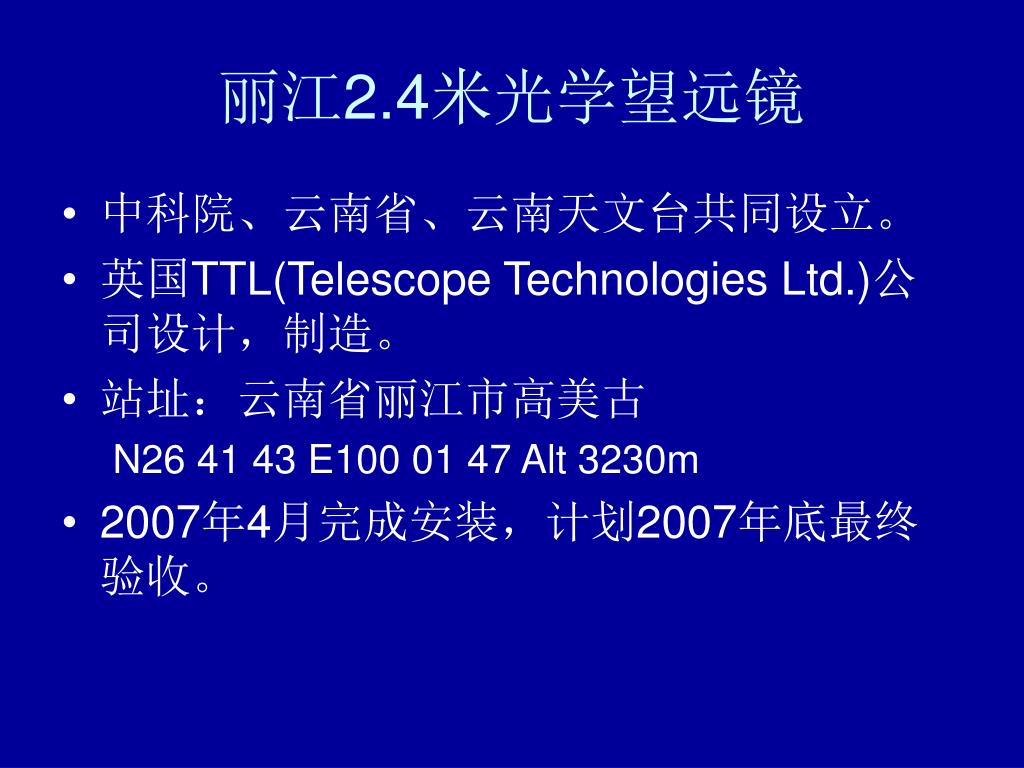

  3. 丽江2.4米光学望远镜 • 中科院、云南省、云南天文台共同设立。 • 英国TTL(Telescope Technologies Ltd.)公司设计，制造。 • 站址：云南省丽江市高美古 N26 41 43 E100 01 47 Alt 3230m • 2007年4月完成安装，计划2007年底最终验收。

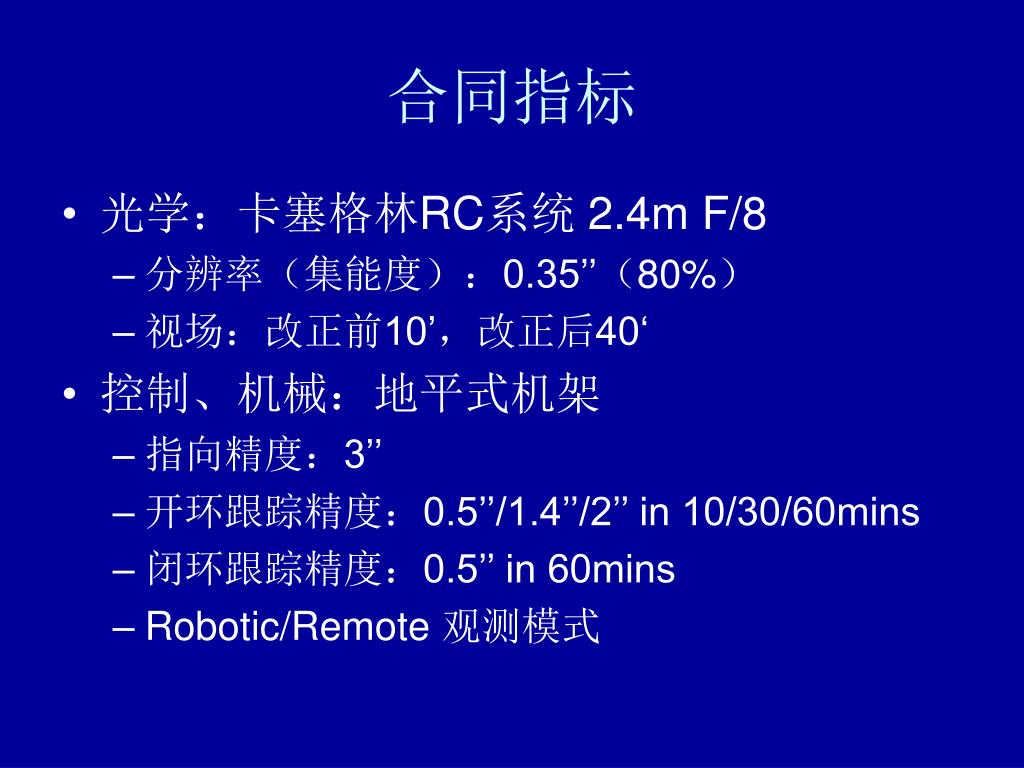

  4. 合同指标 • 光学：卡塞格林RC系统 2.4m F/8 • 分辨率（集能度）：0.35’’（80%） • 视场：改正前10’，改正后40‘ • 控制、机械：地平式机架 • 指向精度：3’’ • 开环跟踪精度：0.5’’/1.4’’/2’’ in 10/30/60mins • 闭环跟踪精度：0.5’’ in 60mins • Robotic/Remote 观测模式

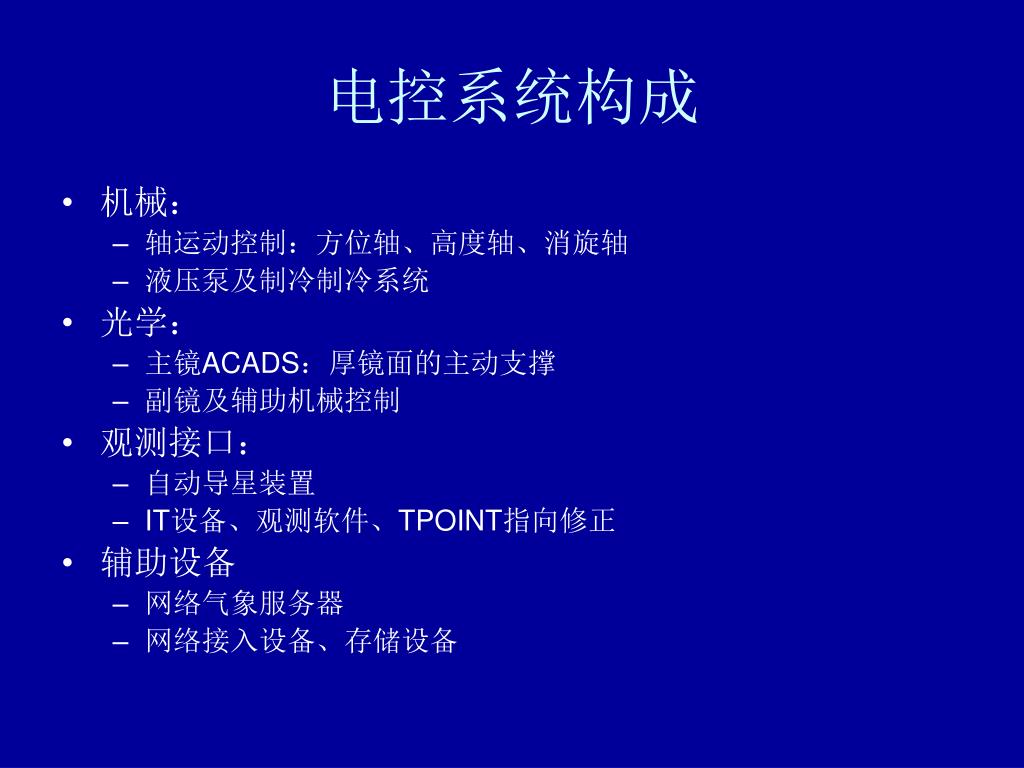

  5. 电控系统构成 • 机械： • 轴运动控制：方位轴、高度轴、消旋轴 • 液压泵及制冷制冷系统 • 光学： • 主镜ACADS：厚镜面的主动支撑 • 副镜及辅助机械控制 • 观测接口： • 自动导星装置 • IT设备、观测软件、TPOINT指向修正 • 辅助设备 • 网络气象服务器 • 网络接入设备、存储设备

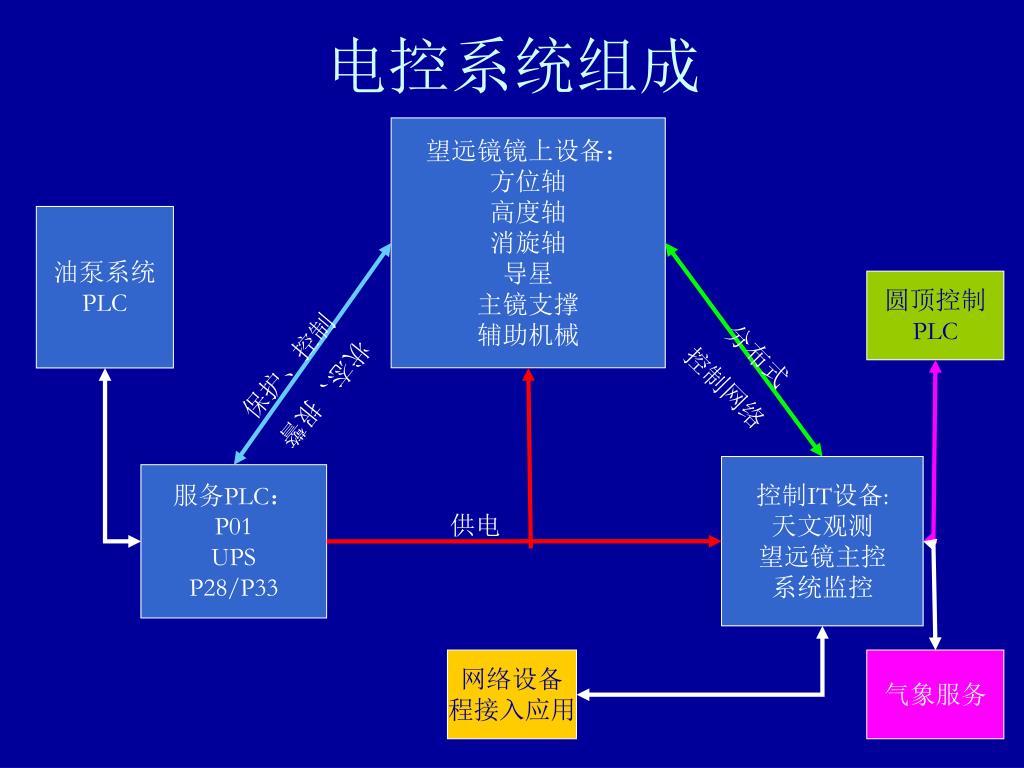

  6. 电控系统组成 望远镜镜上设备： 方位轴 高度轴 消旋轴 导星 主镜支撑 辅助机械 油泵系统 PLC 圆顶控制 PLC 分布式 控制网络 保护、控制 状态、报警 控制IT设备: 天文观测 望远镜主控 系统监控 服务PLC： P01 UPS P28/P33 供电 网络设备 远程接入应用层 气象服务

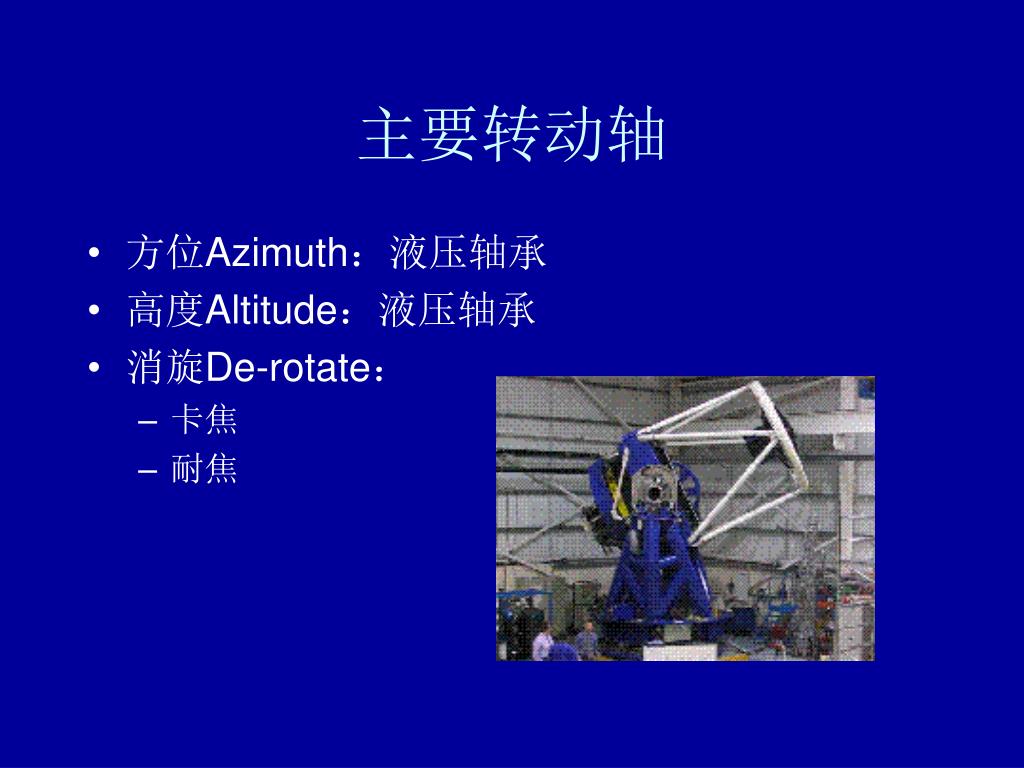

  7. 方位Azimuth：液压轴承 高度Altitude：液压轴承 消旋De-rotate： 卡焦 耐焦 主要转动轴

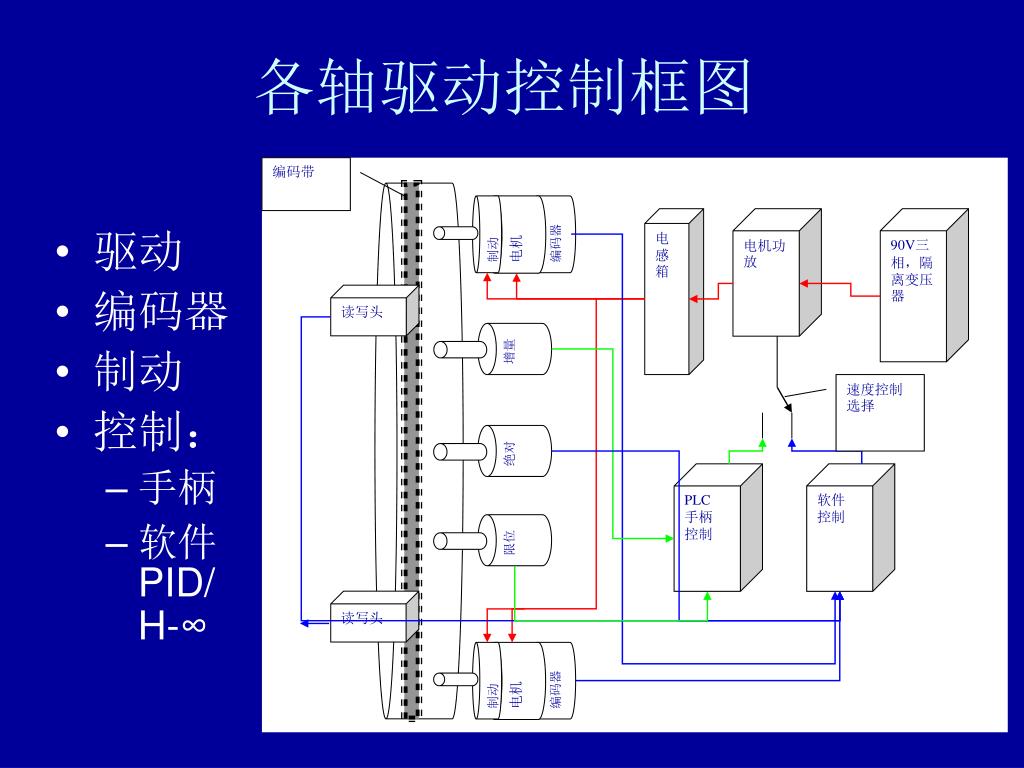

  8. 编码带 电感箱 电机功放 90V三相，隔离变压器 增量 电机 电机 读写头 编码器 编码器 制动 制动 绝对 限位 速度控制选择 PLC 手柄 控制 软件 控制 读写头 各轴驱动控制框图 • 驱动 • 编码器 • 制动 • 控制： • 手柄 • 软件PID/H-∞

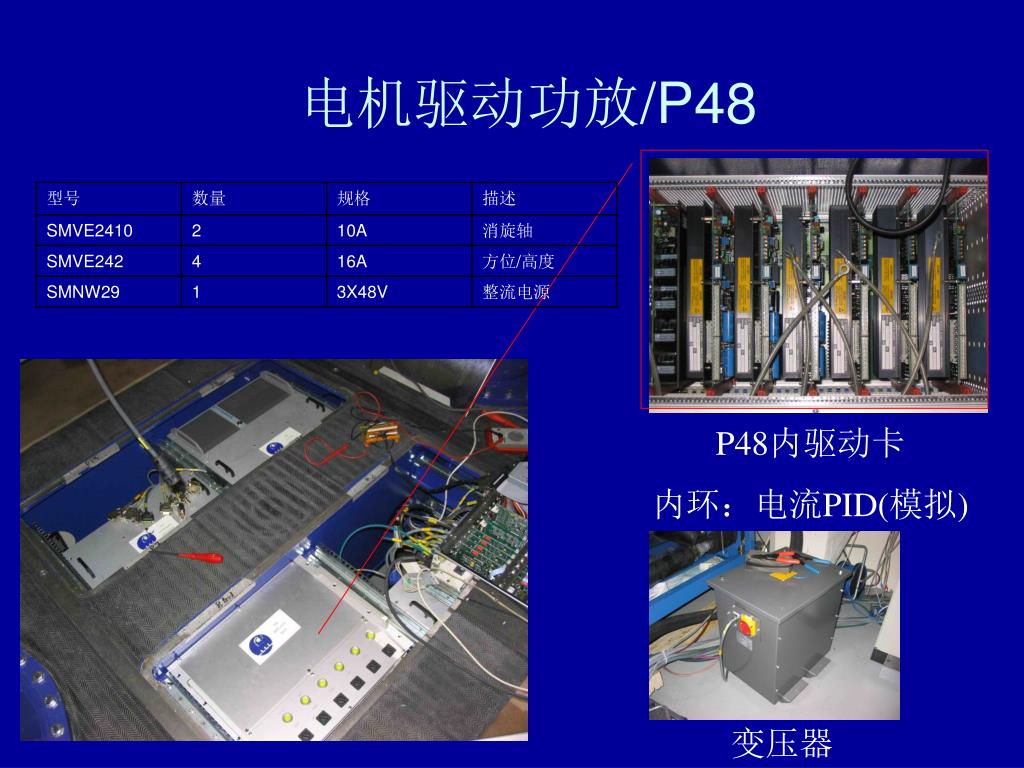

  9. 电机驱动功放/P48 P48内驱动卡 内环：电流PID(模拟) 变压器

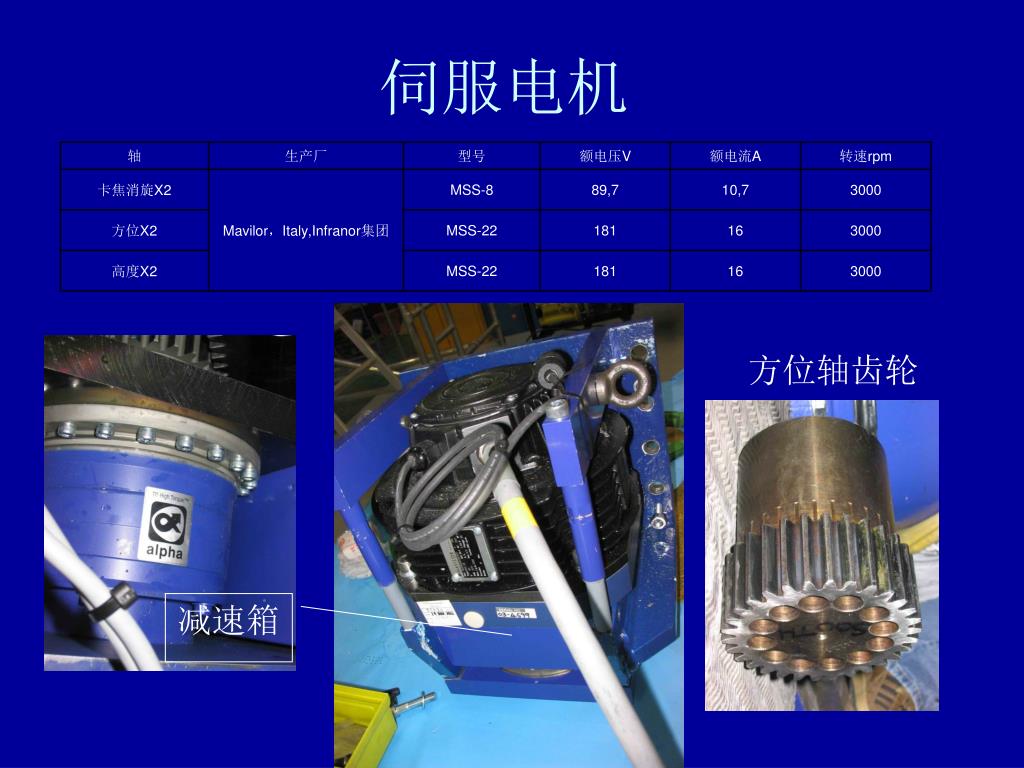

  10. 伺服电机 方位轴齿轮 减速箱

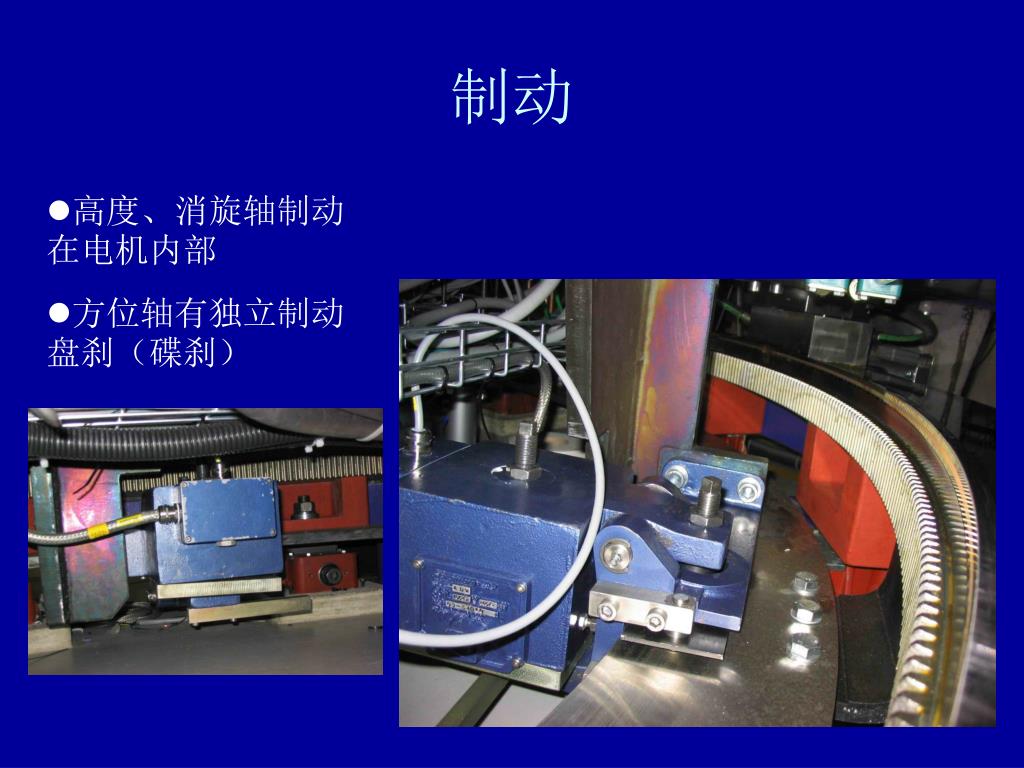

  11. 制动 • 高度、消旋轴制动在电机内部 • 方位轴有独立制动盘刹（碟刹）

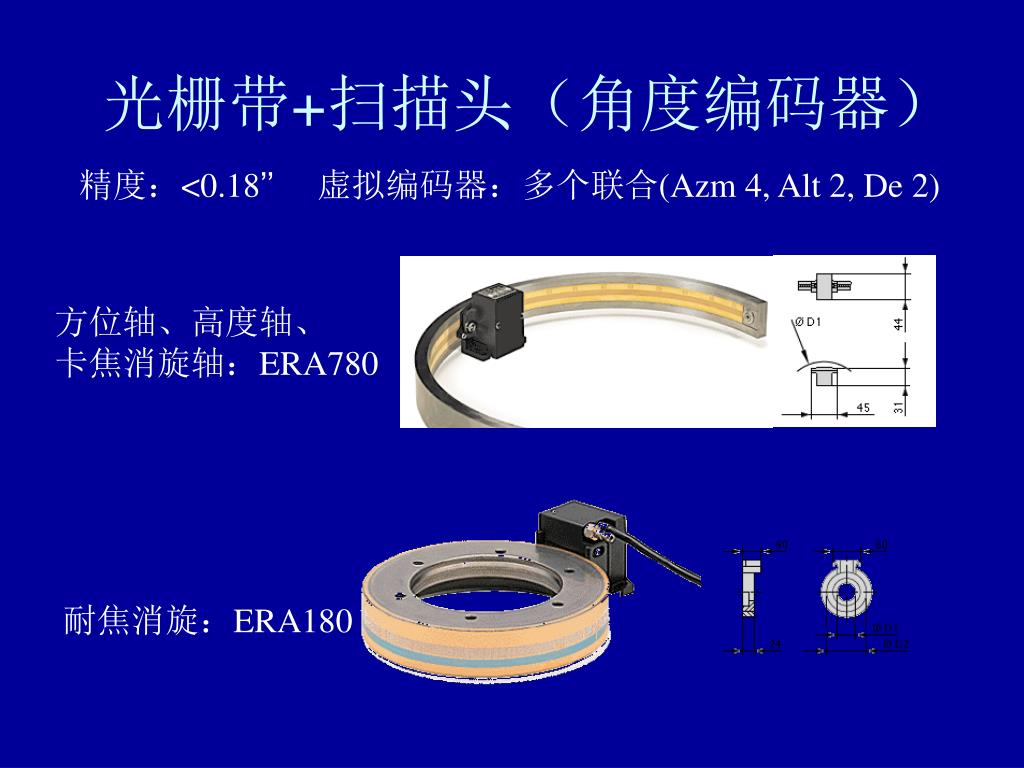

  12. 光栅带+扫描头（角度编码器） 精度：<0.18’’虚拟编码器：多个联合(Azm 4, Alt 2, De 2) 方位轴、高度轴、 卡焦消旋轴：ERA780 耐焦消旋：ERA180

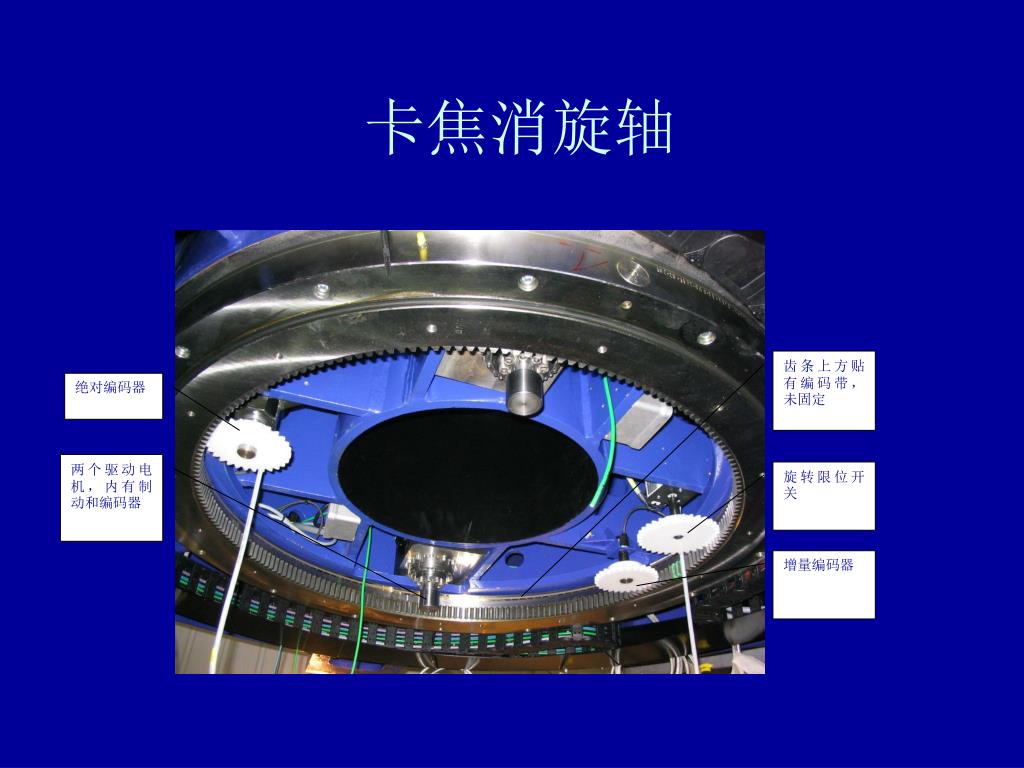

  13. 齿条上方贴有编码带，未固定 绝对编码器 两个驱动电机，内有制动和编码器 旋转限位开关 增量编码器 消旋 卡焦消旋轴

  14. 消旋轴选择器 • 卡焦/耐焦+/（耐焦-） • 切换电机 • 切换编码器 • 改变控制程序

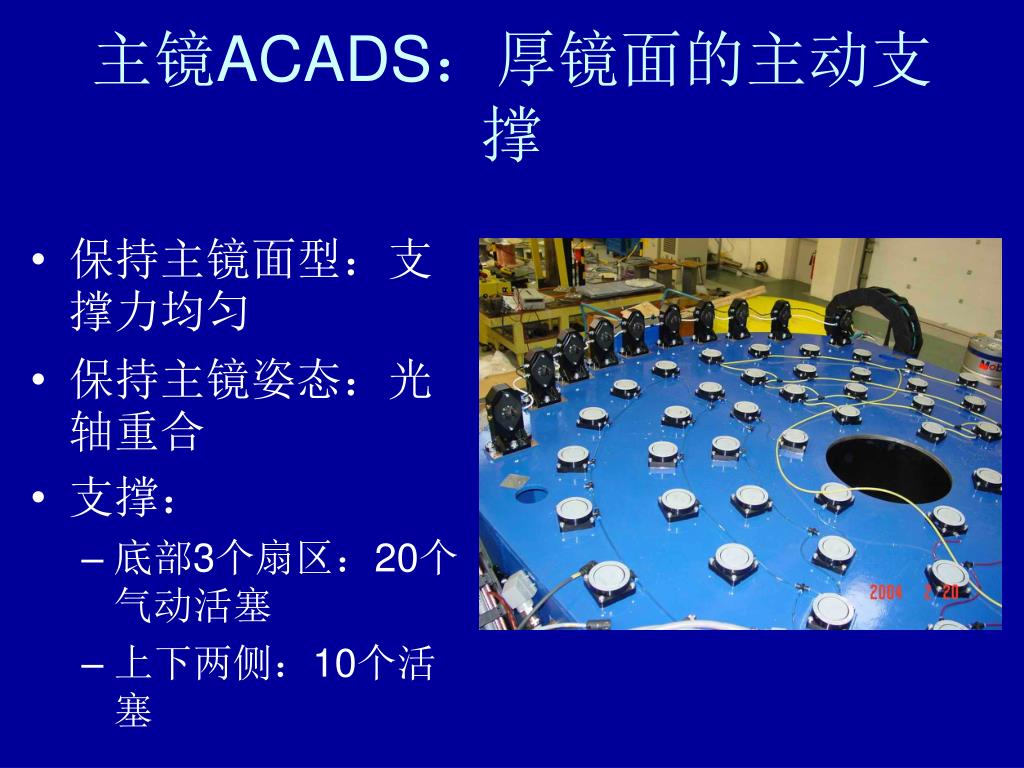

  15. 主镜ACADS：厚镜面的主动支撑 • 保持主镜面型：支撑力均匀 • 保持主镜姿态：光轴重合 • 支撑： • 底部3个扇区：20个气动活塞 • 上下两侧：10个活塞

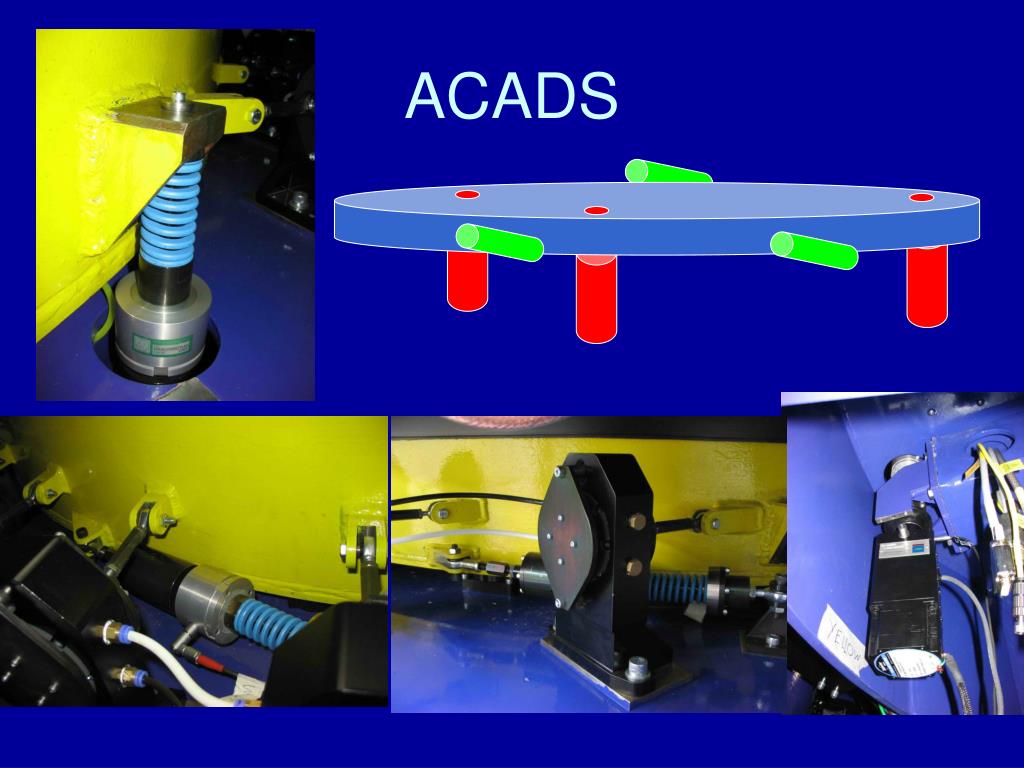

  16. ACADS

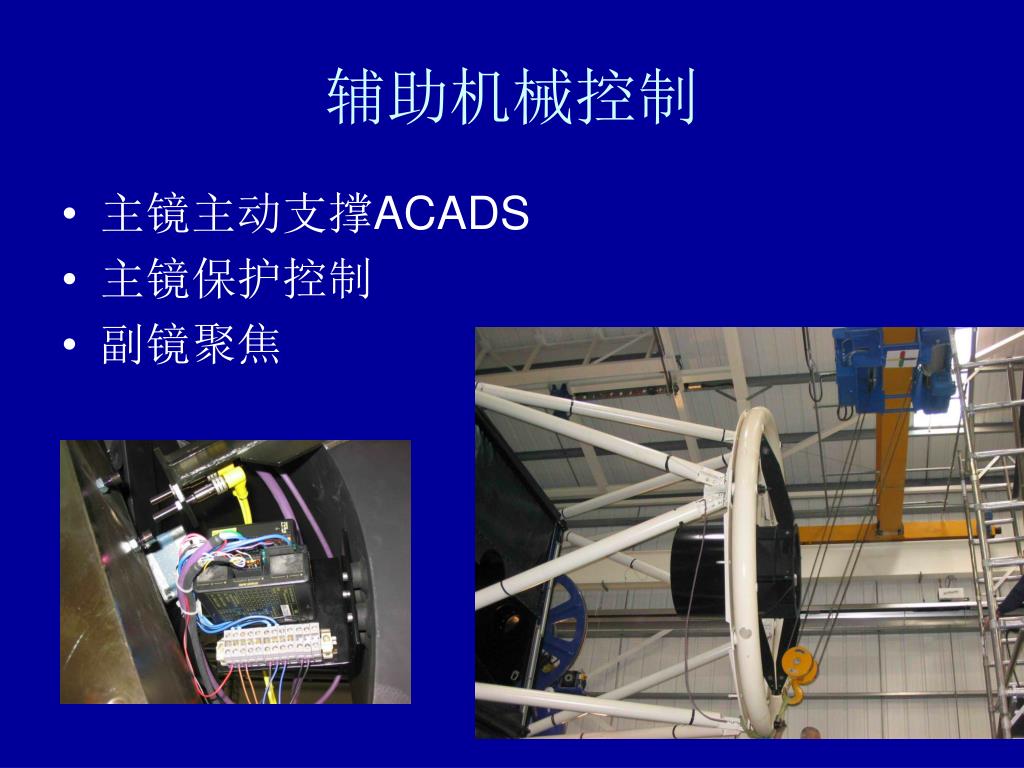

  17. 辅助机械控制 • 主镜主动支撑ACADS • 主镜保护控制 • 副镜聚焦

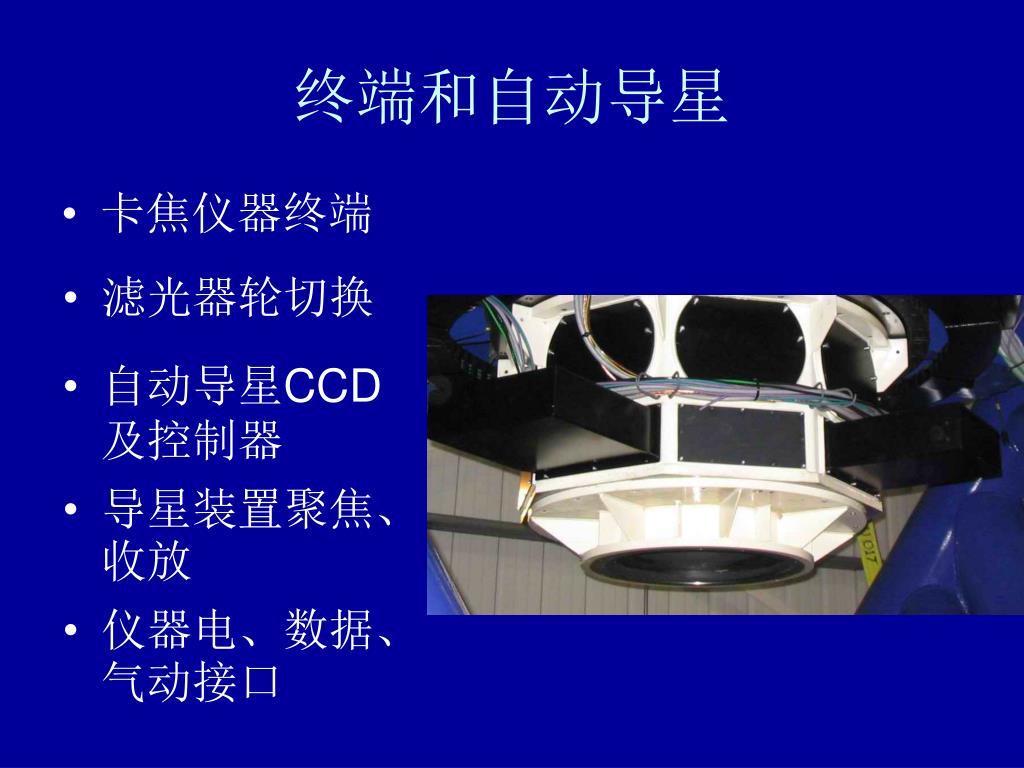

  18. 终端和自动导星 • 卡焦仪器终端 • 滤光器轮切换 • 自动导星CCD及控制器 • 导星装置聚焦、收放 • 仪器电、数据、气动接口

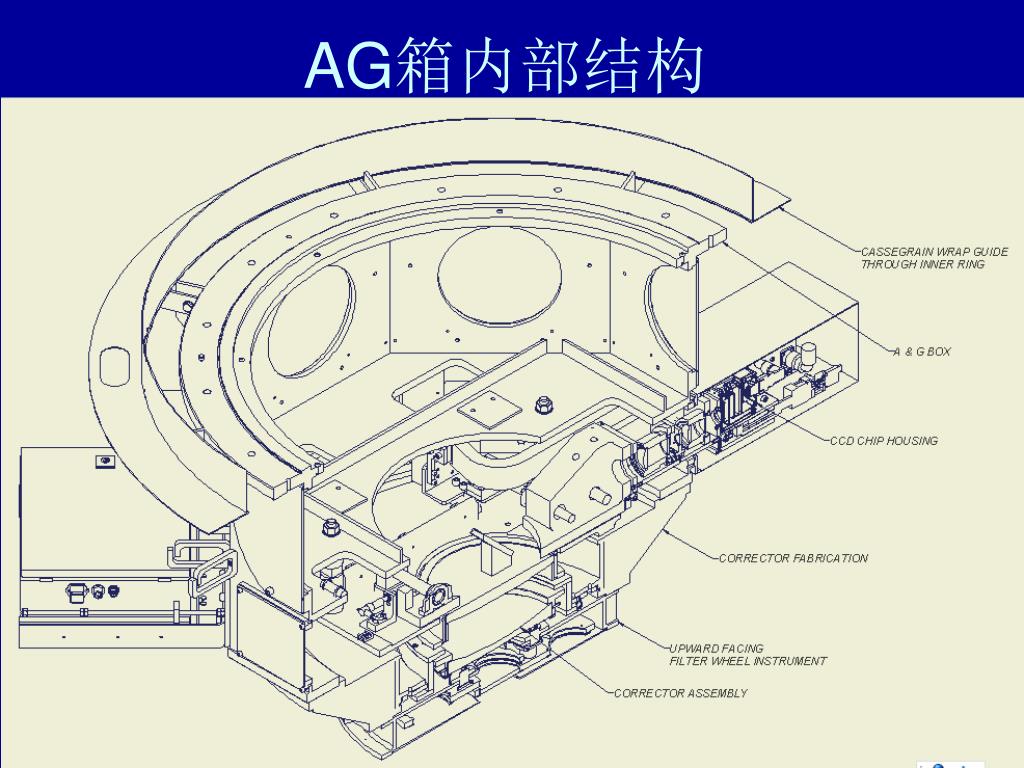

  19. AG箱内部结构

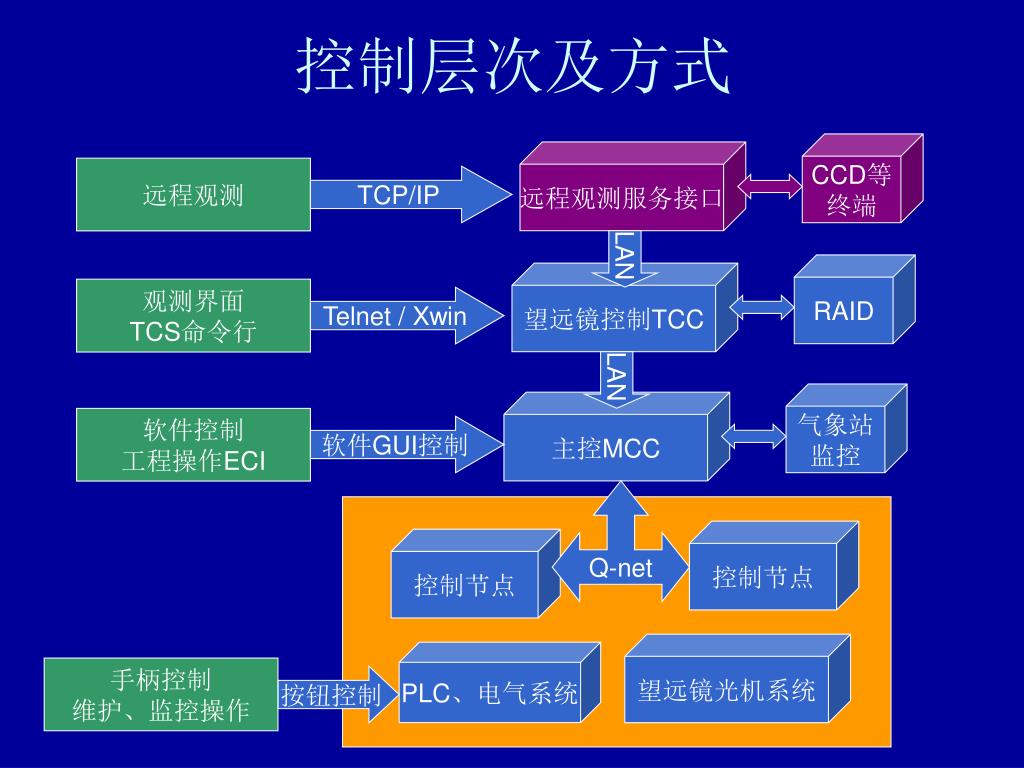

  20. 控制层次及方式 CCD等 终端 远程观测服务接口 远程观测 TCP/IP LAN RAID 望远镜控制TCC 观测界面 TCS命令行 Telnet / Xwin LAN 气象站 监控 主控MCC 软件控制 工程操作ECI 软件GUI控制 Q-net 控制节点 控制节点 望远镜光机系统 PLC、电气系统 手柄控制 维护、监控操作 按钮控制

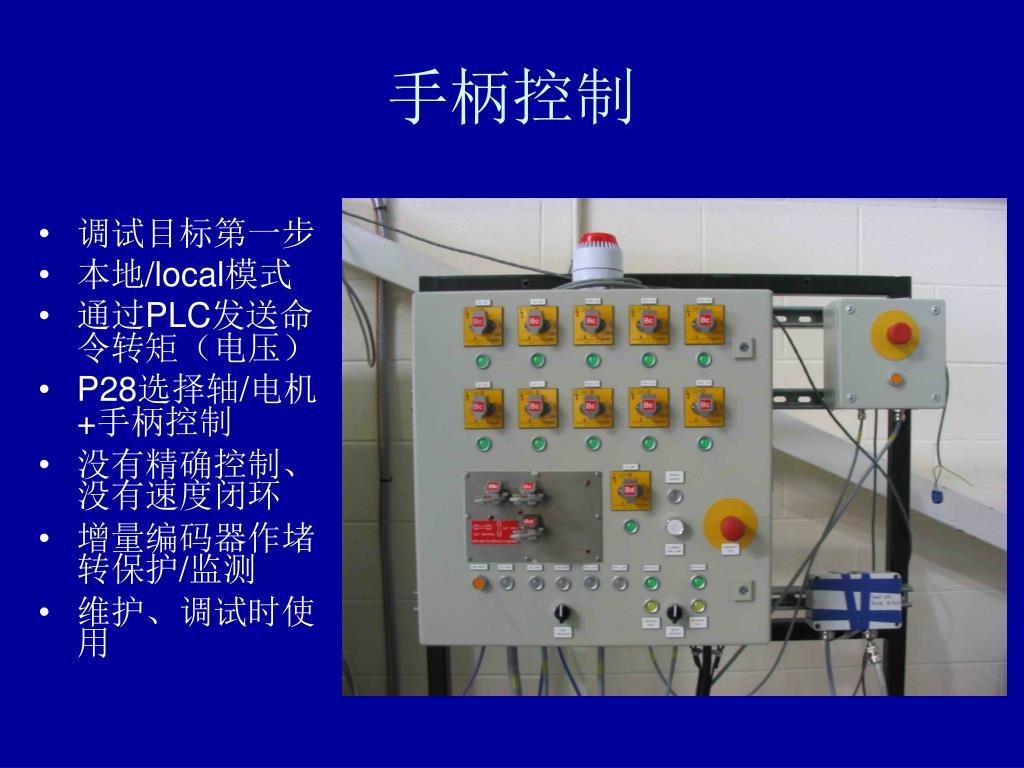

  21. 手柄控制 • 调试目标第一步 • 本地/local模式 • 通过PLC发送命令转矩（电压） • P28选择轴/电机+手柄控制 • 没有精确控制、没有速度闭环 • 增量编码器作堵转保护/监测 • 维护、调试时使用

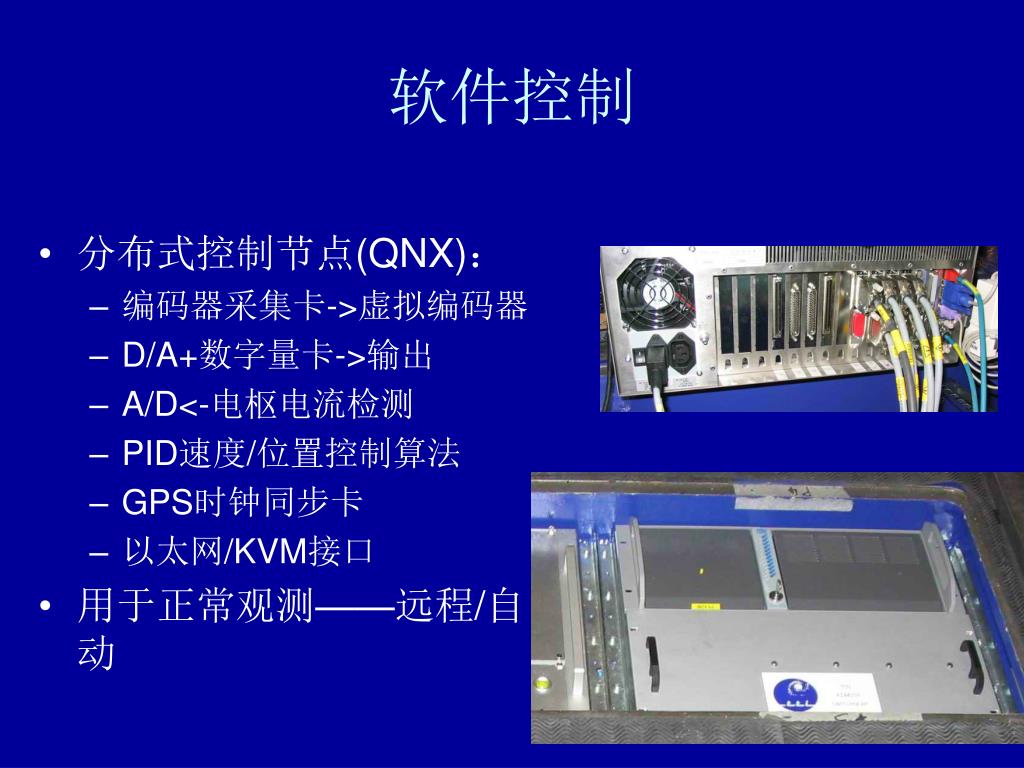

  22. 软件控制 • 分布式控制节点(QNX)： • 编码器采集卡->虚拟编码器 • D/A+数字量卡->输出 • A/D<-电枢电流检测 • PID速度/位置控制算法 • GPS时钟同步卡 • 以太网/KVM接口 • 用于正常观测——远程/自动

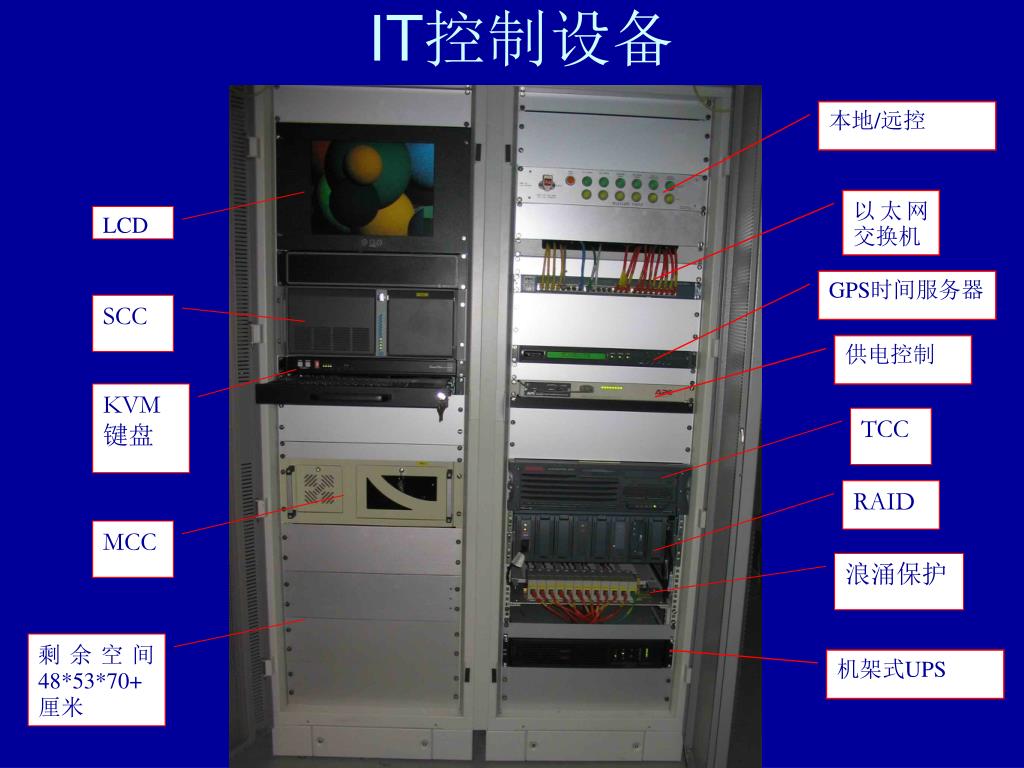

  23. IT控制设备 本地/远控 以太网交换机 LCD GPS时间服务器 SCC 供电控制 KVM 键盘 TCC RAID MCC 浪涌保护 剩余空间48*53*70+厘米 机架式UPS

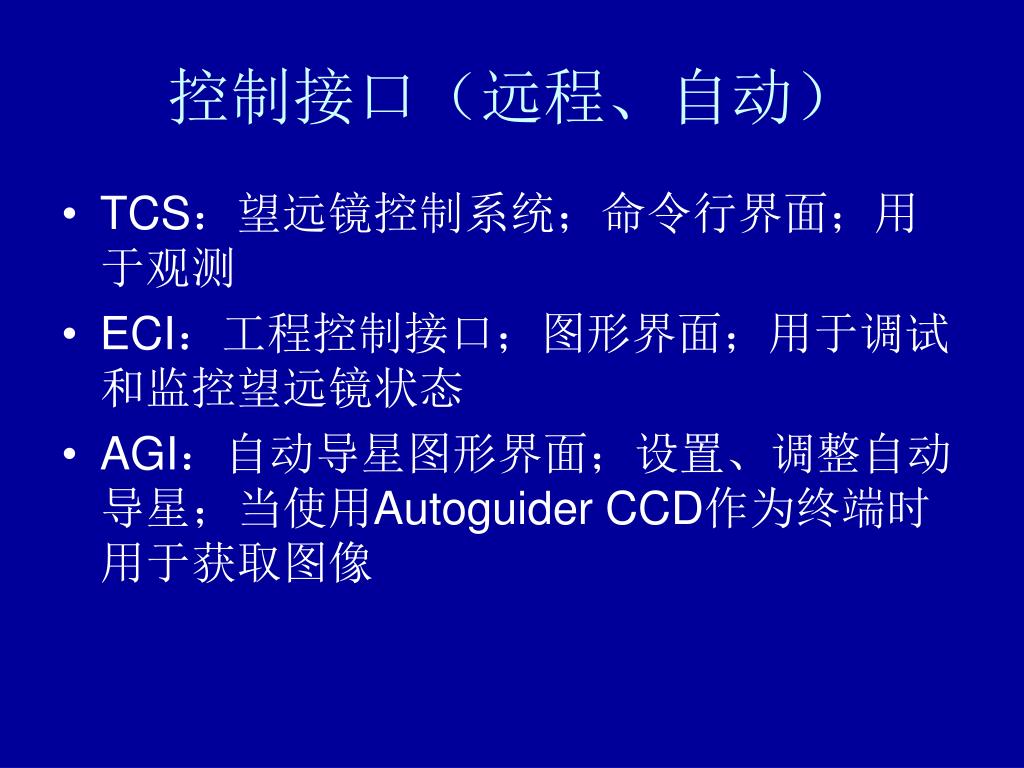

  24. 控制接口（远程、自动） • TCS：望远镜控制系统；命令行界面；用于观测 • ECI：工程控制接口；图形界面；用于调试和监控望远镜状态 • AGI：自动导星图形界面；设置、调整自动导星；当使用Autoguider CCD作为终端时用于获取图像

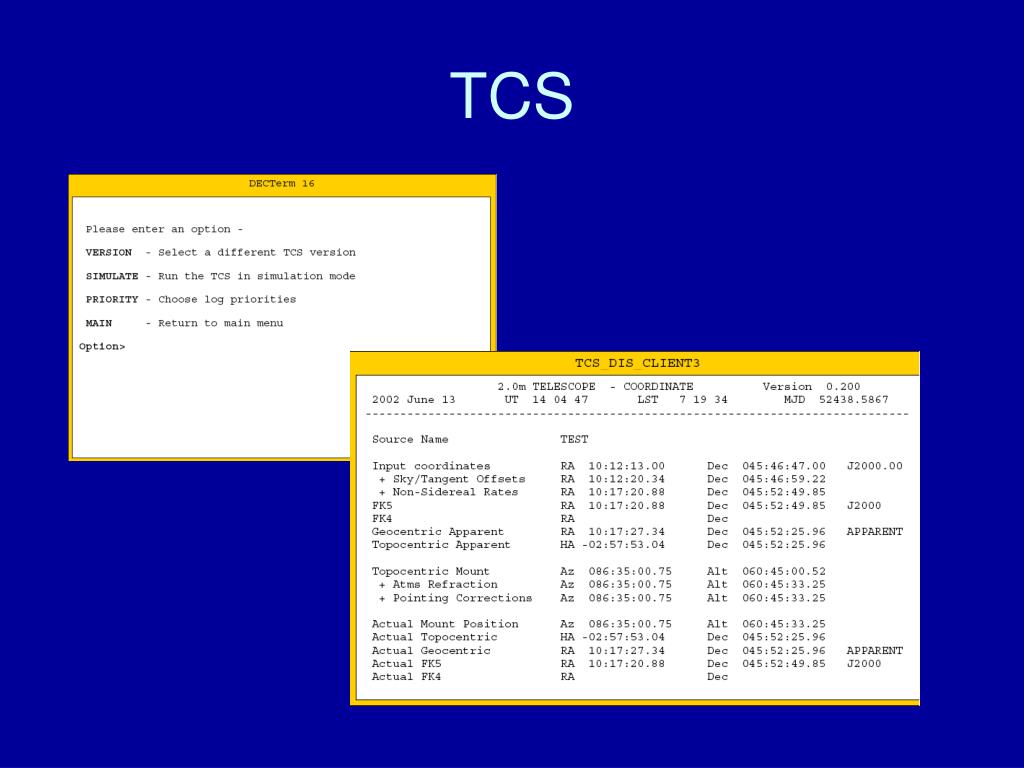

  25. TCS

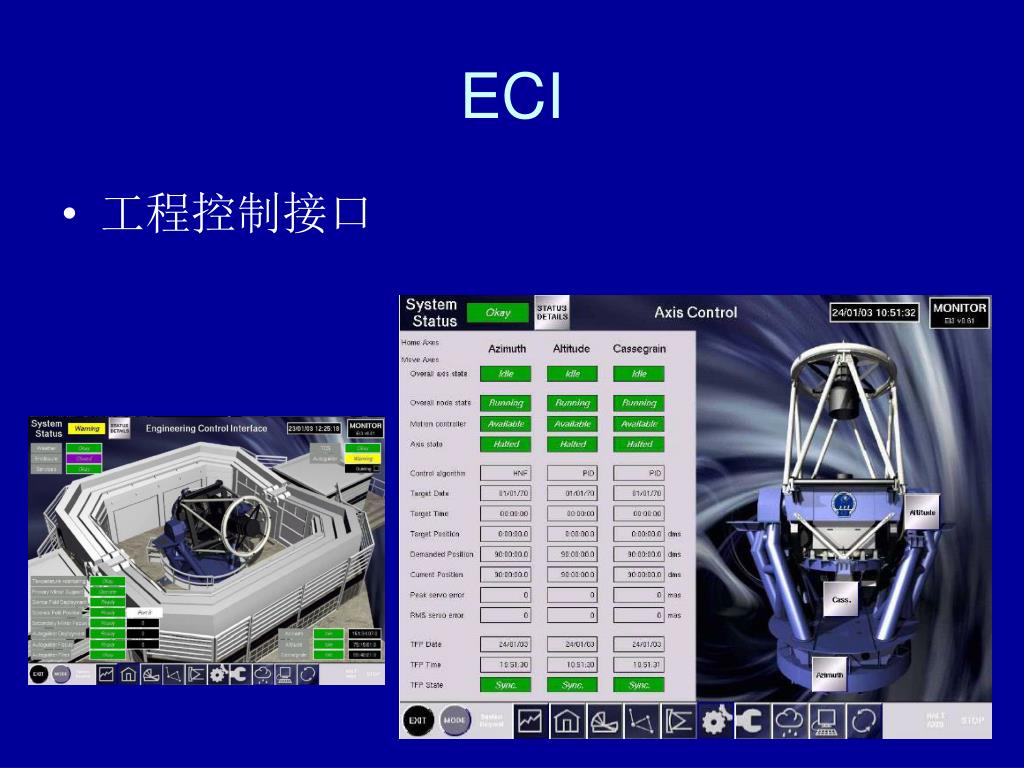

  26. ECI • 工程控制接口

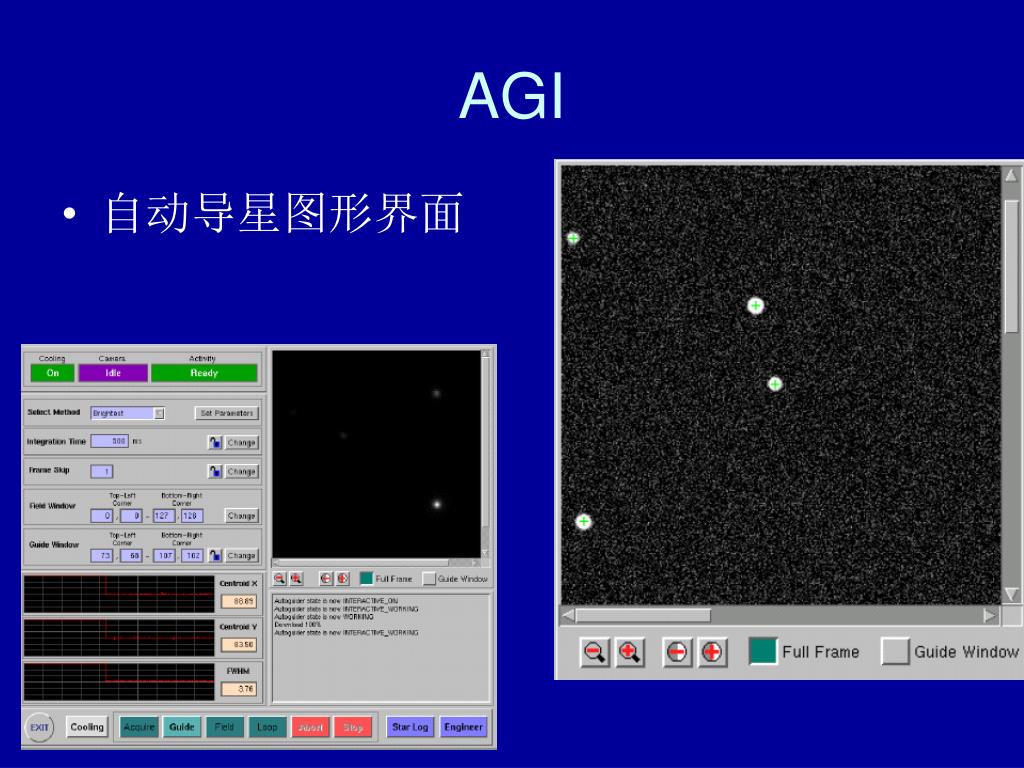

  27. AGI • 自动导星图形界面

  28. 谢谢
