Presentation Transcript

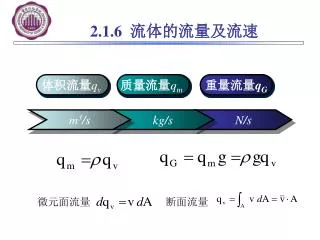

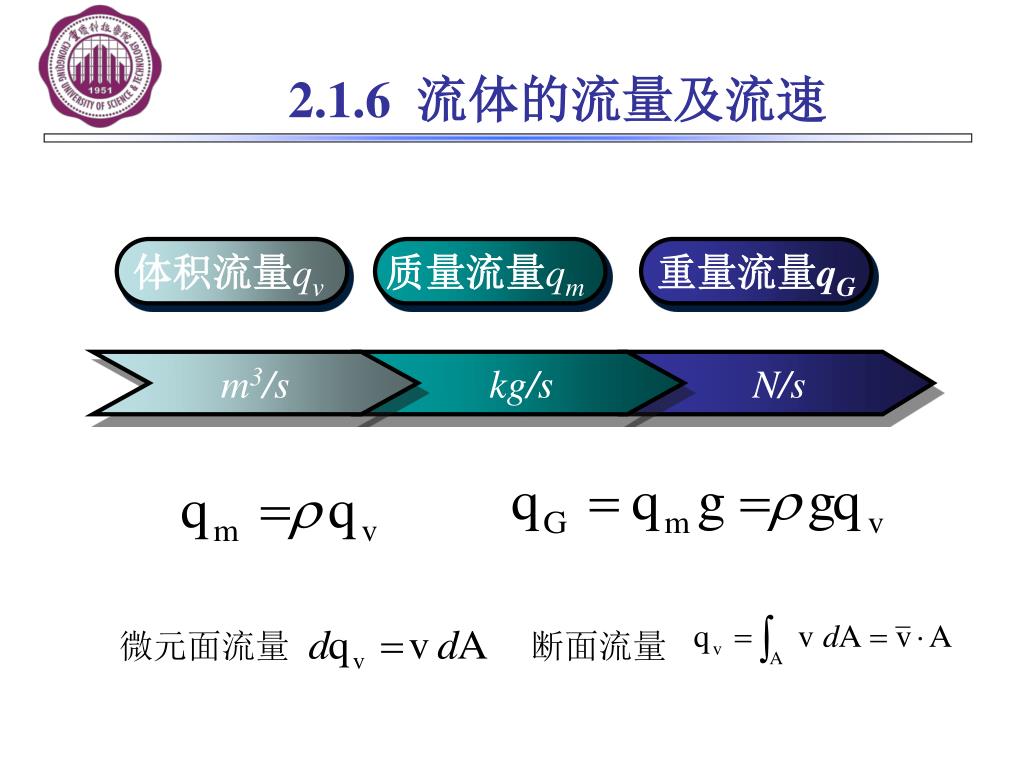

  1. 2.1.6 流体的流量及流速 体积流量qv 质量流量qm 重量流量qG m3/s kg/s N/s 微元面流量 断面流量

  2. 2.1.7 对流动量传输及对流动量通量 通量

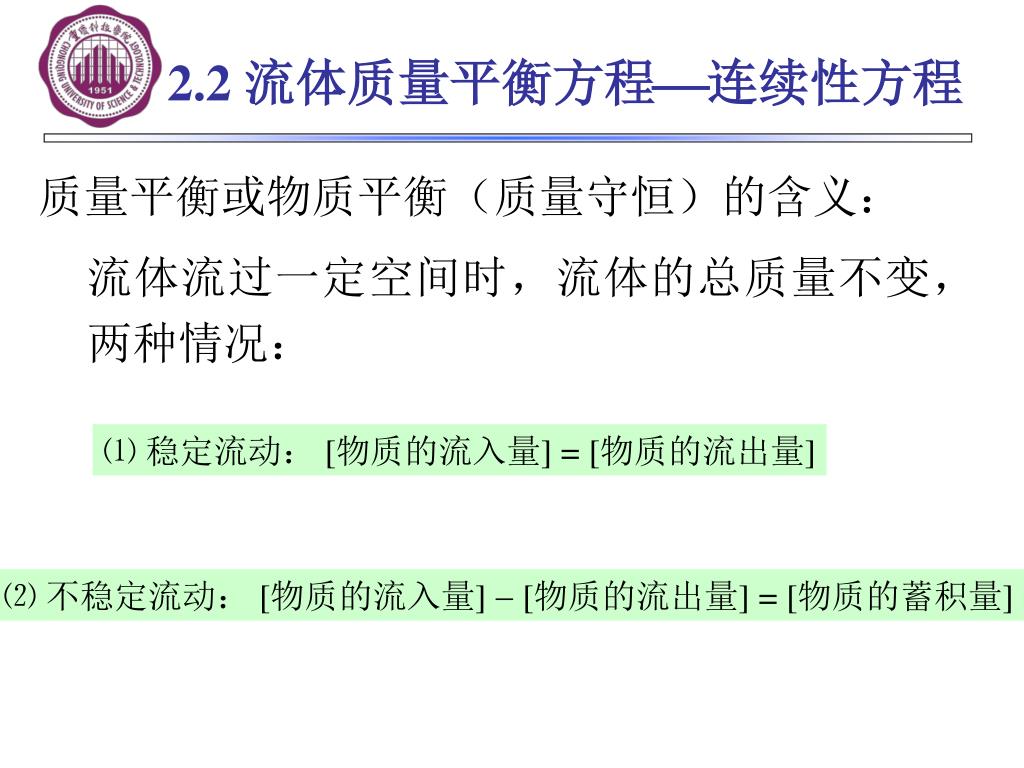

  3. 2.2 流体质量平衡方程连续性方程 质量平衡或物质平衡（质量守恒）的含义： 流体流过一定空间时，流体的总质量不变，两种情况： ⑴ 稳定流动： [物质的流入量] = [物质的流出量] ⑵ 不稳定流动： [物质的流入量]  [物质的流出量] = [物质的蓄积量]

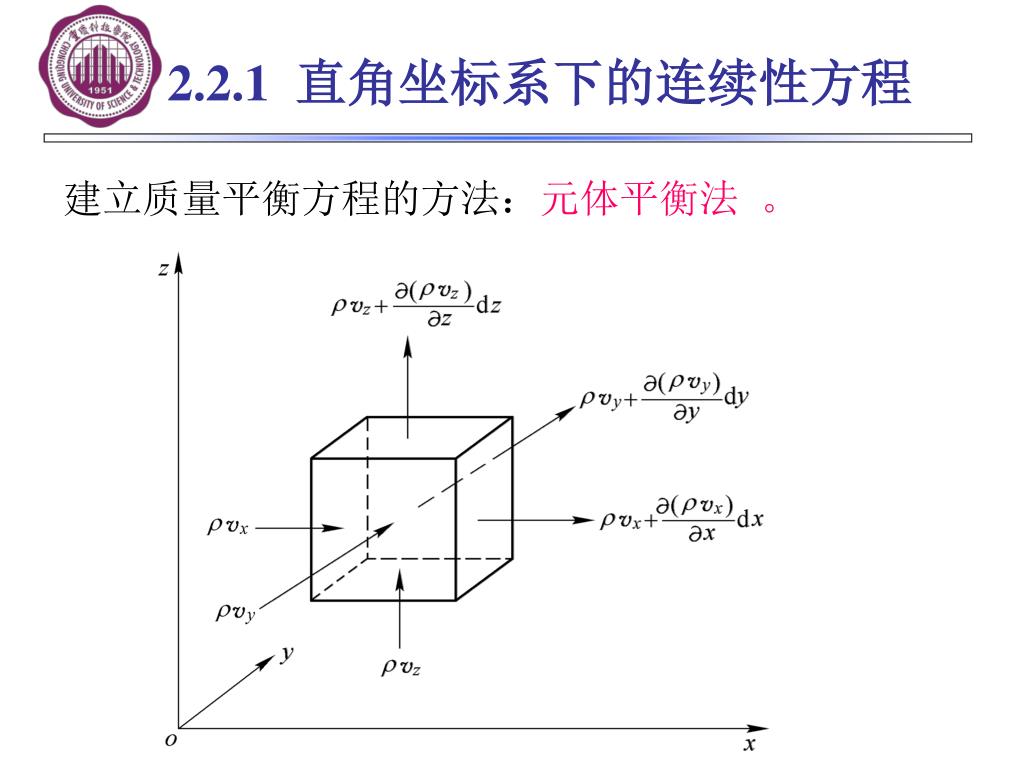

  4. 2.2.1 直角坐标系下的连续性方程 建立质量平衡方程的方法：元体平衡法 。

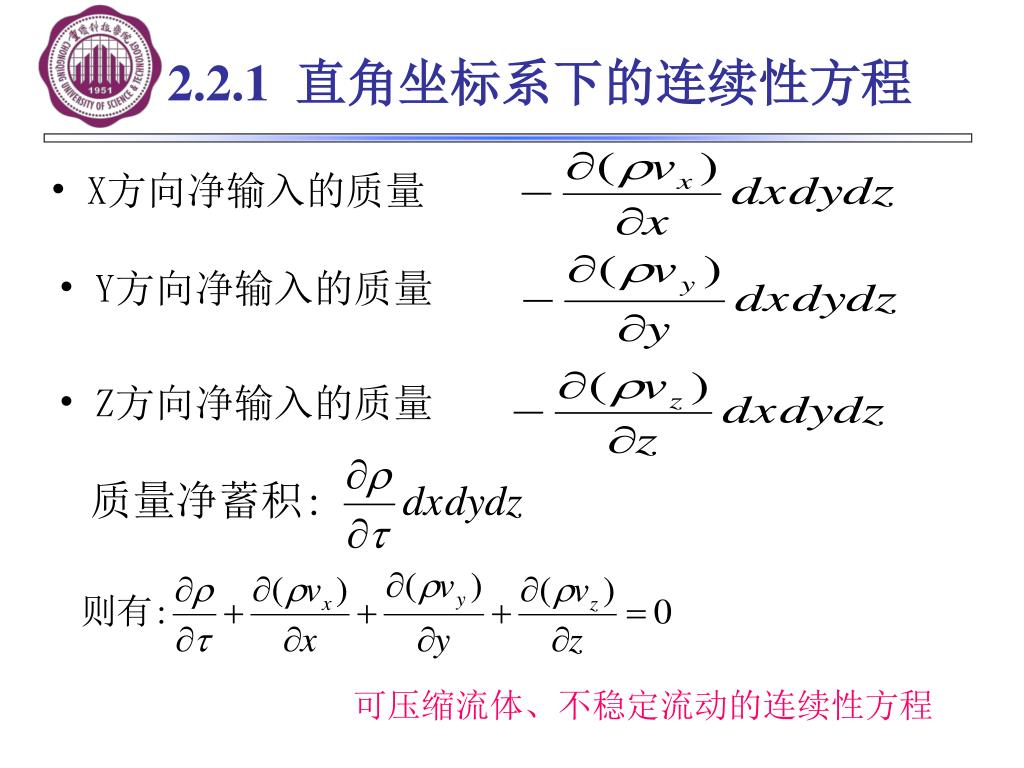

  5. 2.2.1 直角坐标系下的连续性方程 • X方向净输入的质量 • Y方向净输入的质量 • Z方向净输入的质量 可压缩流体、不稳定流动的连续性方程

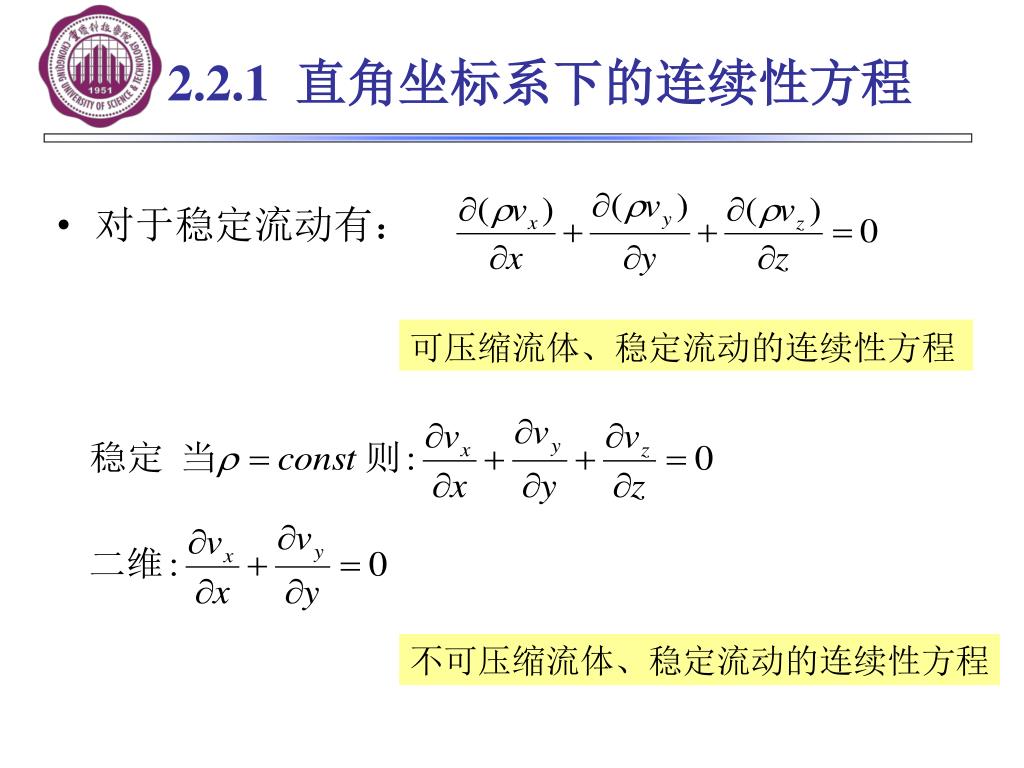

  6. 2.2.1 直角坐标系下的连续性方程 • 对于稳定流动有： 可压缩流体、稳定流动的连续性方程 不可压缩流体、稳定流动的连续性方程

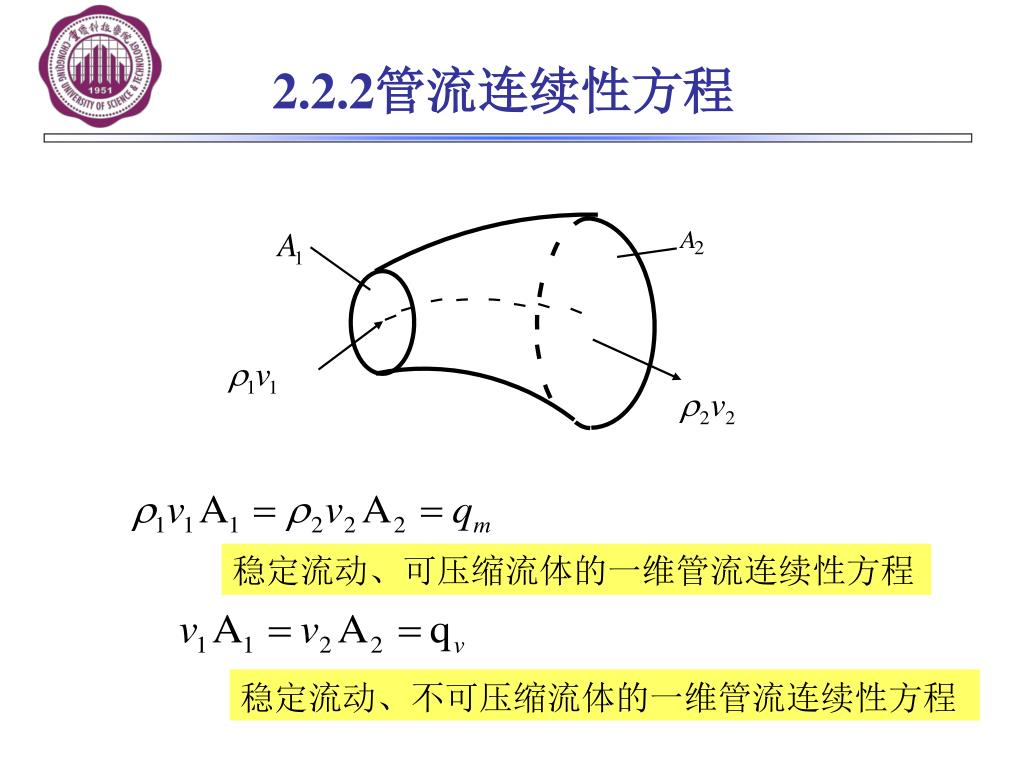

  7. 2.2.2管流连续性方程 稳定流动、可压缩流体的一维管流连续性方程 稳定流动、不可压缩流体的一维管流连续性方程

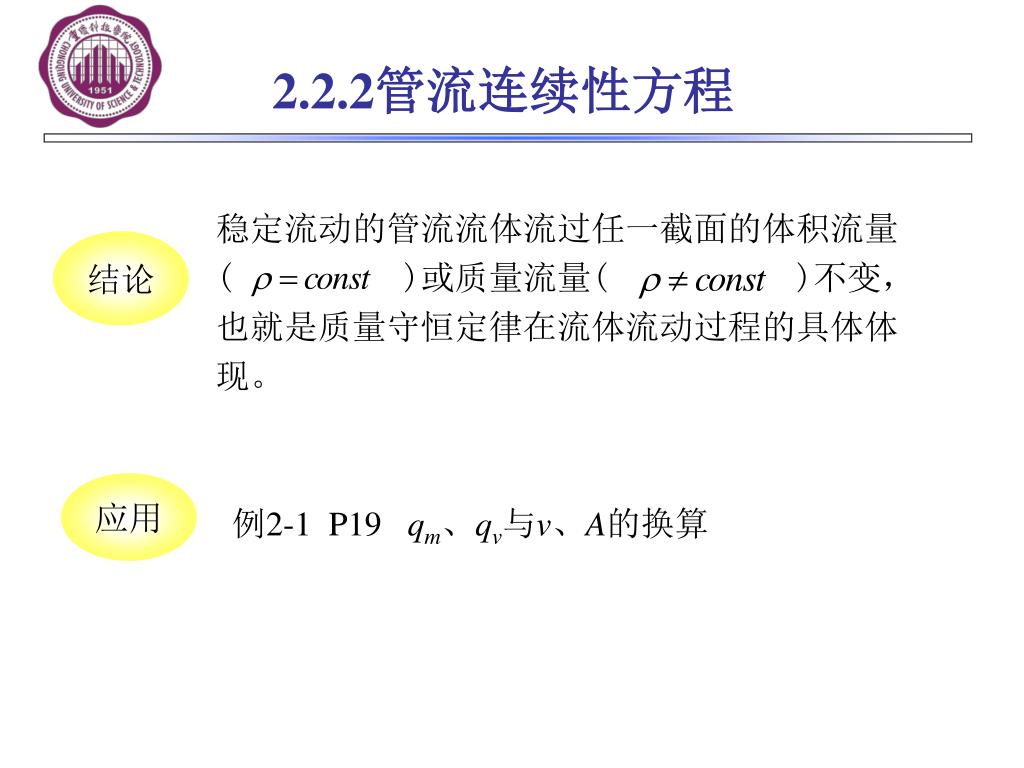

  8. 稳定流动的管流流体流过任一截面的体积流量( )或质量流量( )不变，也就是质量守恒定律在流体流动过程的具体体现。 2.2.2管流连续性方程 结论 应用 例2-1 P19 qm、qv与v、A的换算

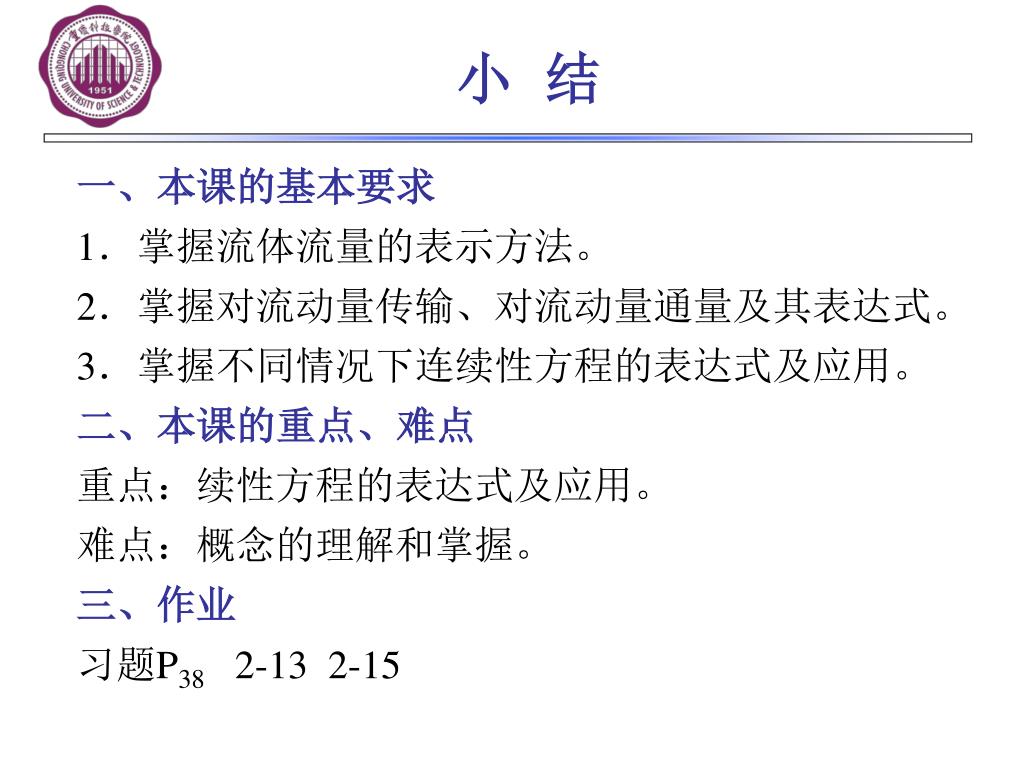

  9. 小 结 一、本课的基本要求 1．掌握流体流量的表示方法。 2．掌握对流动量传输、对流动量通量及其表达式。 3．掌握不同情况下连续性方程的表达式及应用。 二、本课的重点、难点 重点：续性方程的表达式及应用。 难点：概念的理解和掌握。 三、作业 习题P38 2-13 2-15
