Multivibrator. astable & monostable. Oleh kelompok 4: 1.Imam sutrisno 4.Mustari rochibi 2.Trio pambudi 5.Roni 3.Syahril sidiq. MULTIVIBRATOR.
E N D

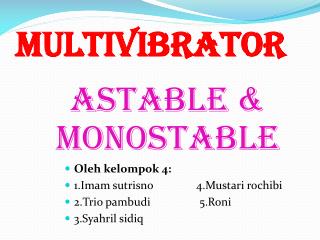

Multivibrator astable & monostable • Olehkelompok 4: • 1.Imam sutrisno 4.Mustari rochibi • 2.Trio pambudi 5.Roni • 3.Syahril sidiq
MULTIVIBRATOR • Multivibratoradalahsuaturangkaian yang terdiridariduabuahpirantiaktifdengankeluaran yang salingberhubungandenganmasukan yang lain. Umpanbalikpositif yang dihasilkanmenyebabkanpiranti yang satuharus di cut off, sedangkanpiranti yang lain dipaksamelakukanpenghantaran.
JENIS MULTIVIBRATOR • Pada dasarnyaada 3 jenisdarimultivibrator, yaitu: • 1. ASTABLE MULTIVIBRATOR • 2. MONOSTABLE MULTIVIBRATOR • 3. BISTABLE MULTIVIBRATOR

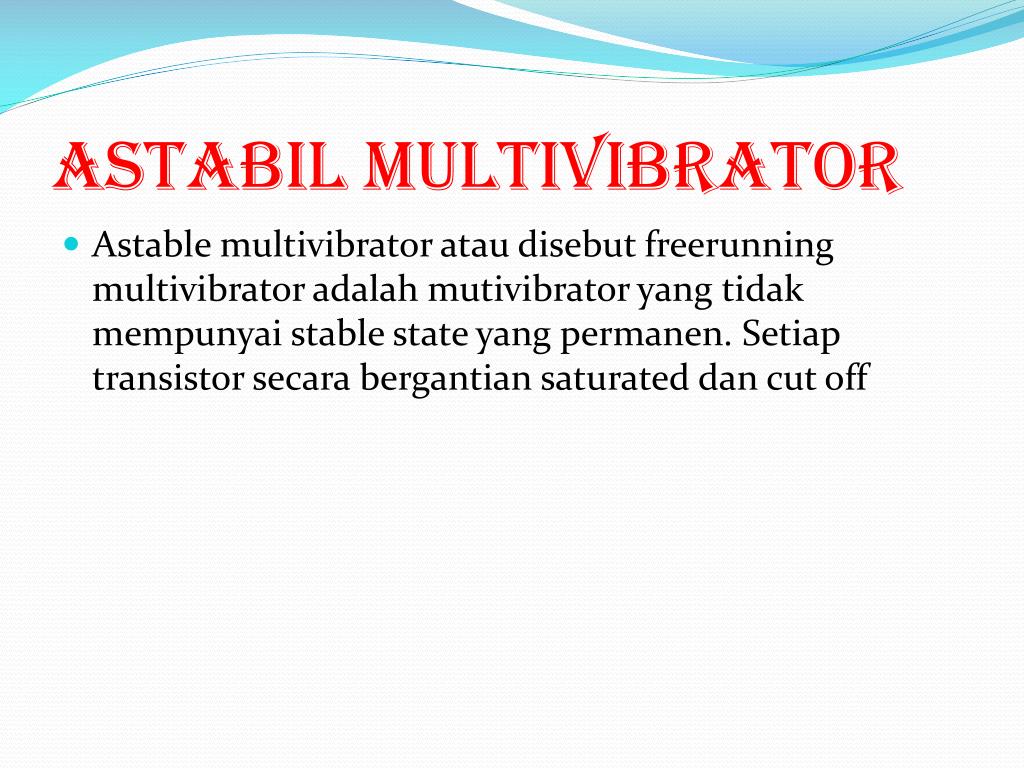

AstabilMultivibrator • Astablemultivibratorataudisebutfreerunningmultivibratoradalahmutivibrator yang tidakmempunyai stable state yang permanen. Setiap transistor secarabergantian saturated dan cut off
Gambarmultivibratorastabledibuatdgn 2 tr • Gambarmultivibratorastableyg di bangunmenggunakan 2 transistor
ASTABLE di buatdgn ic74HC14 • 1. Tegangan supply IC dalamkeadaanhidup/ ON, sehinggaVkapadalah 0 V danVoutakantinggi/ samadengantegangan IC ≈5 V. • 2. Kapasitorakanmulaimengisi yang samadenganteganganVout. • 3. KetikaVkapmenujuteganganpositif (VT+) darischmitt trigger yaitusebesar 5 V, maka output • 4. Dari Schmitt akanberubahmenjadirendah (≈0 V). • 5. KarenaVout ≈ 0 V, makaakanterjadipengosongankapasitorterhadap 0 V. • 6. KetikaVkapdropmenujutegangannegatif (VT-), maka output Schmitt akankembalimenjaditinggi. • 7. Kejadiansepertiiniakanterusberulang, dimanasaatpengisiantegangankapasitormenjadi VT+ dansaatpengosongantegangankapasitorturunmenjadi VT-.
Bentukgelombang ASTABLE MULTIVIBRATOR • Bentukgelombangdarirangkaianmultivibratorastabilschmitt trigger

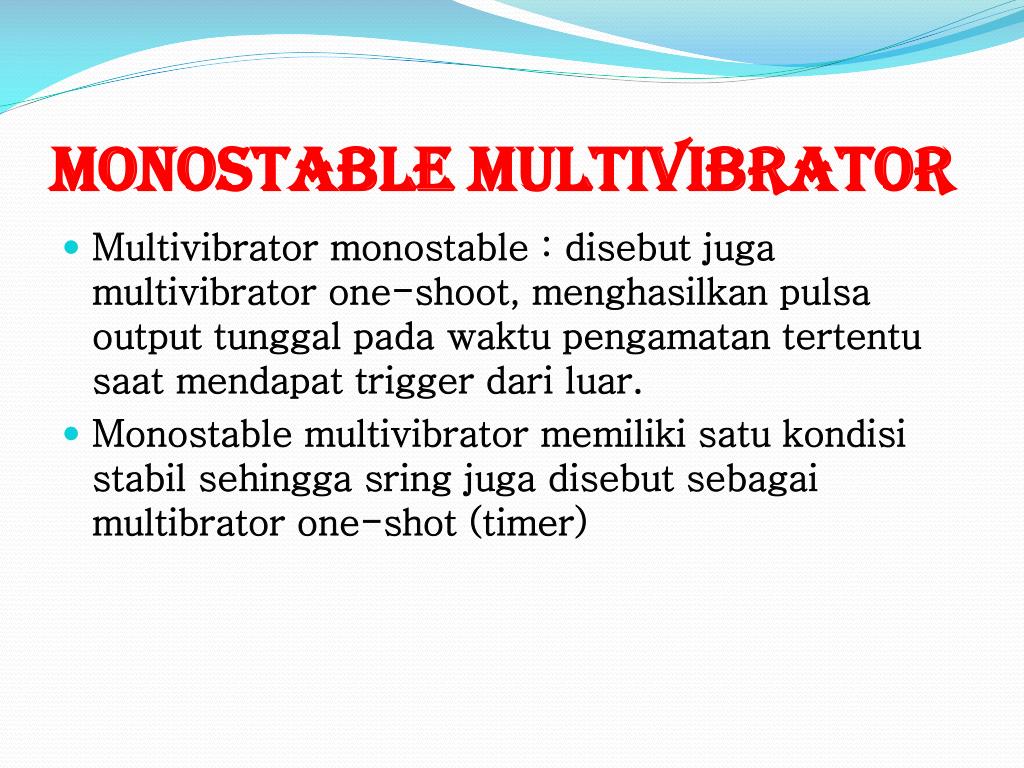

MONOSTABLE MULTIVIBRATOR • Multivibratormonostable : disebutjugamultivibrator one-shoot, menghasilkanpulsa output tunggalpadawaktupengamatantertentusaatmendapat trigger dariluar. • Monostablemultivibratormemilikisatukondisistabilsehinggasringjugadisebutsebagaimultibrator one-shot (timer)
Gambarmultivibratormonostable DGN IC 74HC00 • Cara kerjarangkaiantersebutadalah: • 1. Ketikategangandiberikan, anggaplahbahwadalamkeadaantinggi, Q = rendah, = tinggidanpada C terjadipengosongantegangan, sehinggatitik D = tinggi. • 2. Jikadiberikanpulsanegatifpada D, maka Q menjaditinggidan = NOT Q rendah. • 3. Tegangankapasitorakanberubahdengansegeradantitik D akan drop menjadi 0 V.

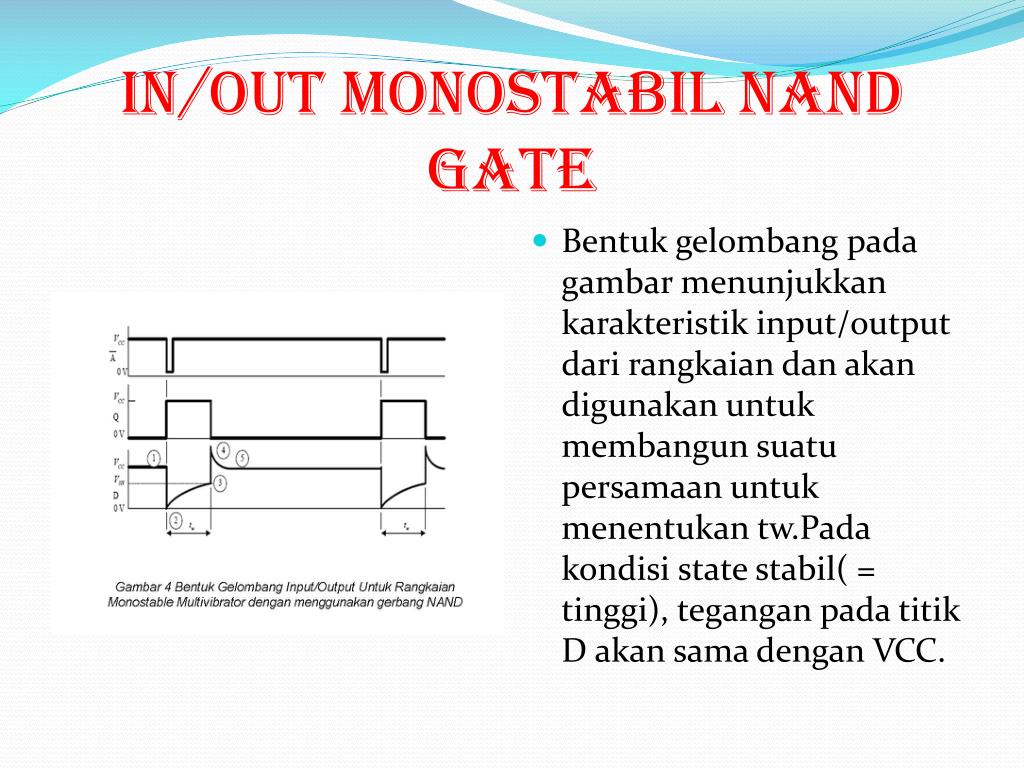

IN/OUT MONOSTABIL NAND GATE • Bentukgelombangpadagambarmenunjukkankarakteristik input/output darirangkaiandanakandigunakanuntukmembangunsuatupersamaanuntukmenentukantw.Padakondisi state stabil( = tinggi), teganganpadatitik D akansamadengan VCC.
MULTIVIBRATOR DGN IC 555 Lama pulsa yang dihasilkantergantungdarinilairesitordankapasitoreksternal yang pasangkan. Rumus: R=ohm T=1,1 x(ra+rb).c C=pF =1,1 x r.c T=sekon
In/out monostabilic 555 • GambarHubungan pin IC pewaktu 555 denganMultivibratorMonostabil
KESIMPULAN • Multivibratoradalahsuaturangkaian yang terdiridariduabuahpirantiaktifdengankeluaran yang salingberhubungandenganmasukan yang lain. Padadasarnyaada 3 jenisdarimultivibrator, yaitu: • 1. AstableMultivibrator • Astablemultivibratorataudisebutfreerunningmultivibratoradalahmutivibrator yang tidakmempunyai stable state yang permanen. Setiap transistor secarabergantian saturated dan cut off. • 2. MonostableMultivibrator • Multivibratormonostable : disebutjugamultivibrator one-shoot, menghasilkanpulsa output tunggalpadawaktupengamatantertentusaatmendapat trigger dariluar. • 3. BistableMultivibrator • BisatableMultivibrator : ditriggerolehsebuahsumberdariluar (external source) padasalahsatudaridua state digital.
soal • 1.Sebut danjelaskanpengertianmultivibratordanjenis-jenisnya? • 2.Apa ygdimaksuddgnmultivibratorastable? • 3.Hitung t pada • gambarrangkaian • tersebut?
