1. 全国中等职业技术学校机电类通用教材 机械制图 项目11 焊接图简介

2. 项目11 焊接图简介 任务 识图图样中的焊接要求

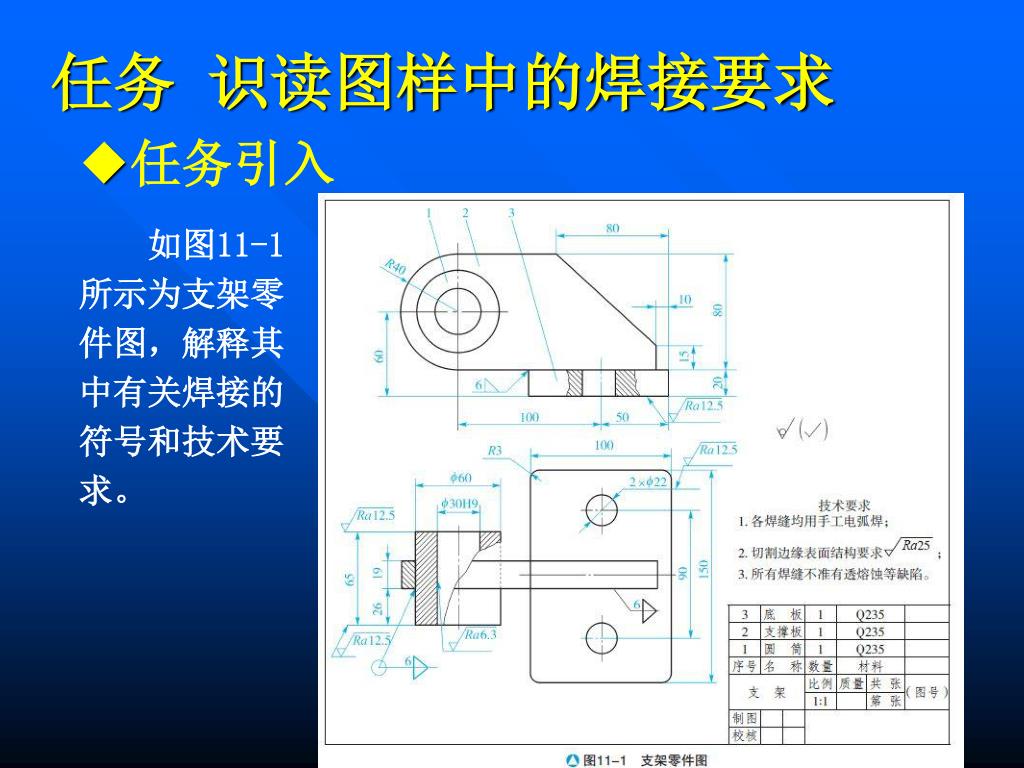

3. ◆任务引入 任务 识读图样中的焊接要求 如图11-1 所示为支架零件图，解释其中有关焊接的符号和技术要求。

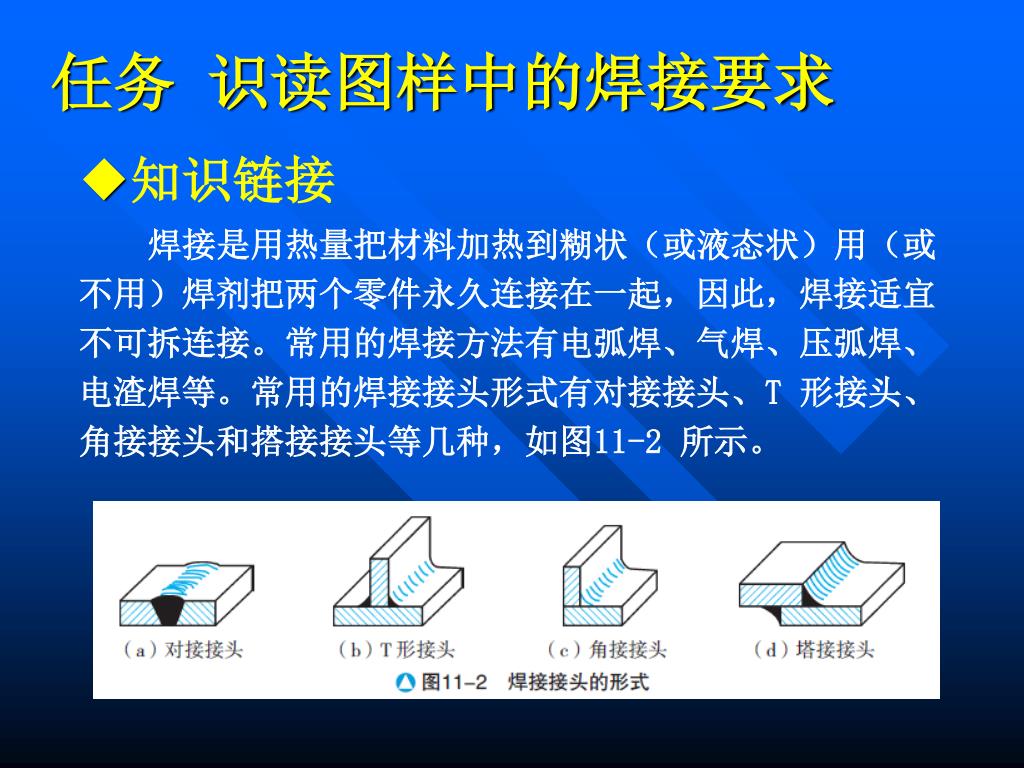

4. 任务 识读图样中的焊接要求 ◆知识链接 焊接是用热量把材料加热到糊状（或液态状）用（或不用）焊剂把两个零件永久连接在一起，因此，焊接适宜不可拆连接。常用的焊接方法有电弧焊、气焊、压弧焊、电渣焊等。常用的焊接接头形式有对接接头、T 形接头、角接接头和搭接接头等几种，如图11-2 所示。

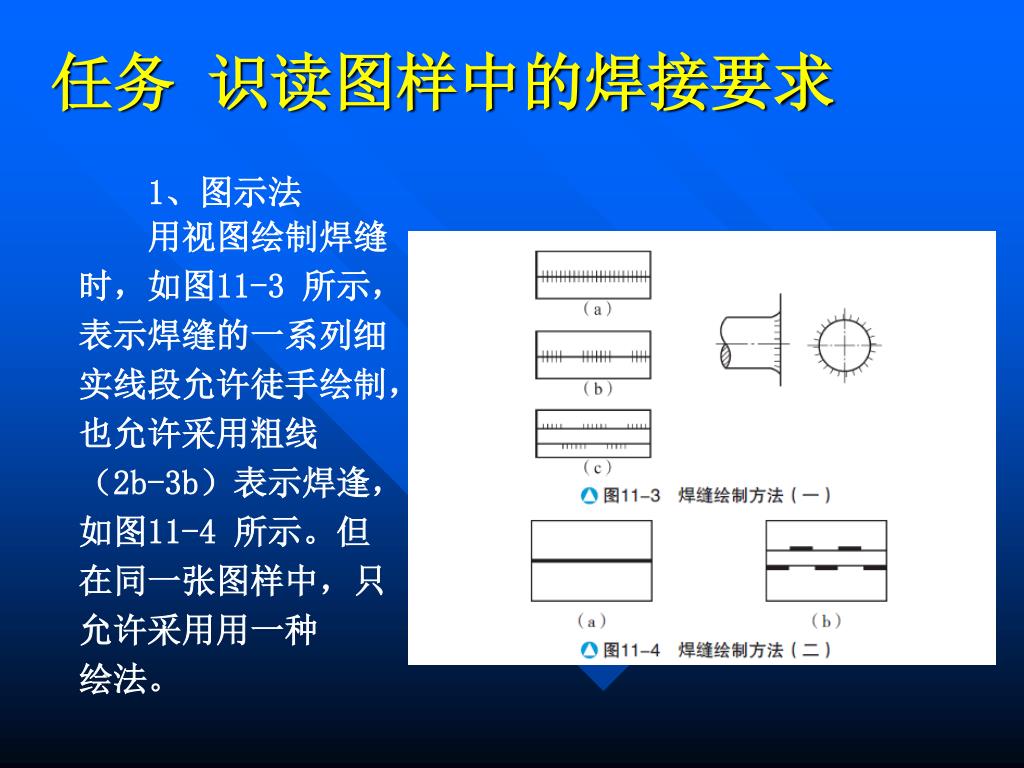

5. 任务 识读图样中的焊接要求 1、图示法 用视图绘制焊缝时，如图11-3 所示，表示焊缝的一系列细实线段允许徒手绘制，也允许采用粗线（2b-3b）表示焊逢，如图11-4 所示。但在同一张图样中，只允许采用用一种 绘法。

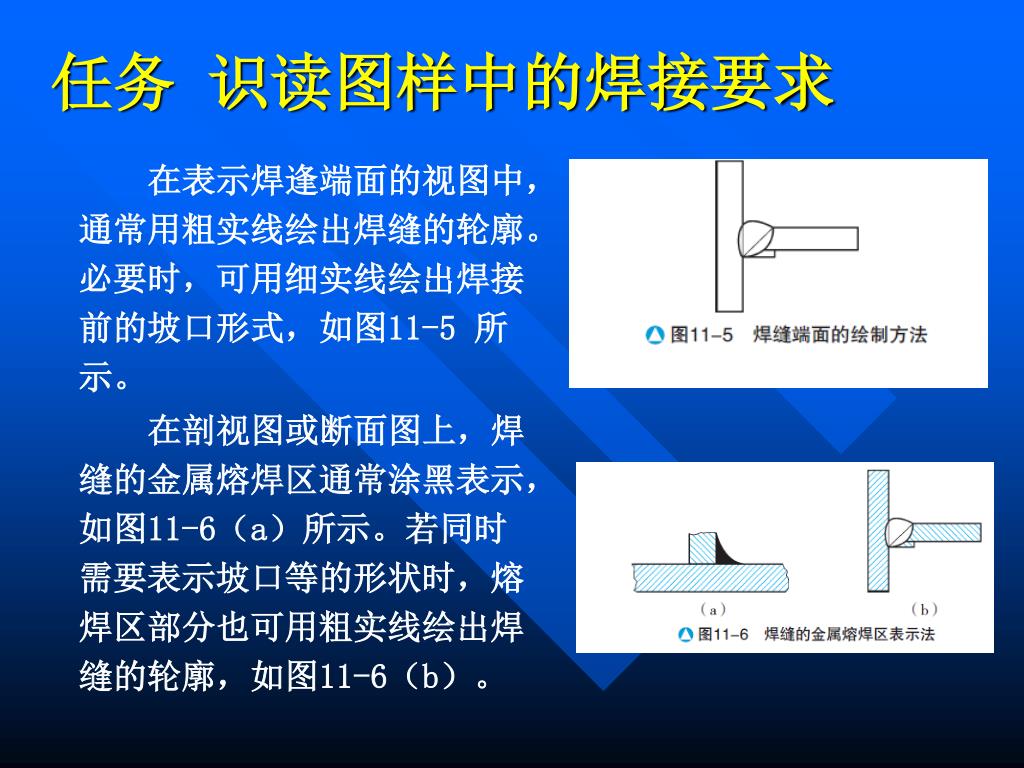

6. 任务 识读图样中的焊接要求 在表示焊逢端面的视图中，通常用粗实线绘出焊缝的轮廓。必要时，可用细实线绘出焊接前的坡口形式，如图11-5 所示。 在剖视图或断面图上，焊缝的金属熔焊区通常涂黑表示，如图11-6（a）所示。若同时需要表示坡口等的形状时，熔焊区部分也可用粗实线绘出焊缝的轮廓，如图11-6（b）。

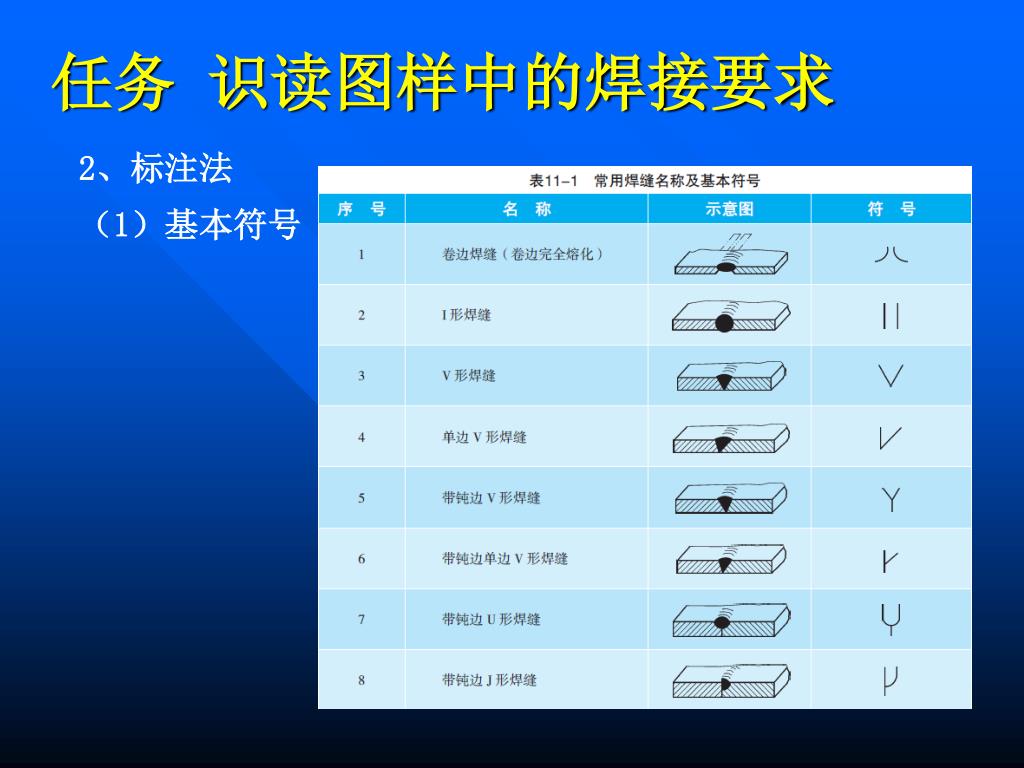

7. 任务 识读图样中的焊接要求 2、标注法 （1）基本符号

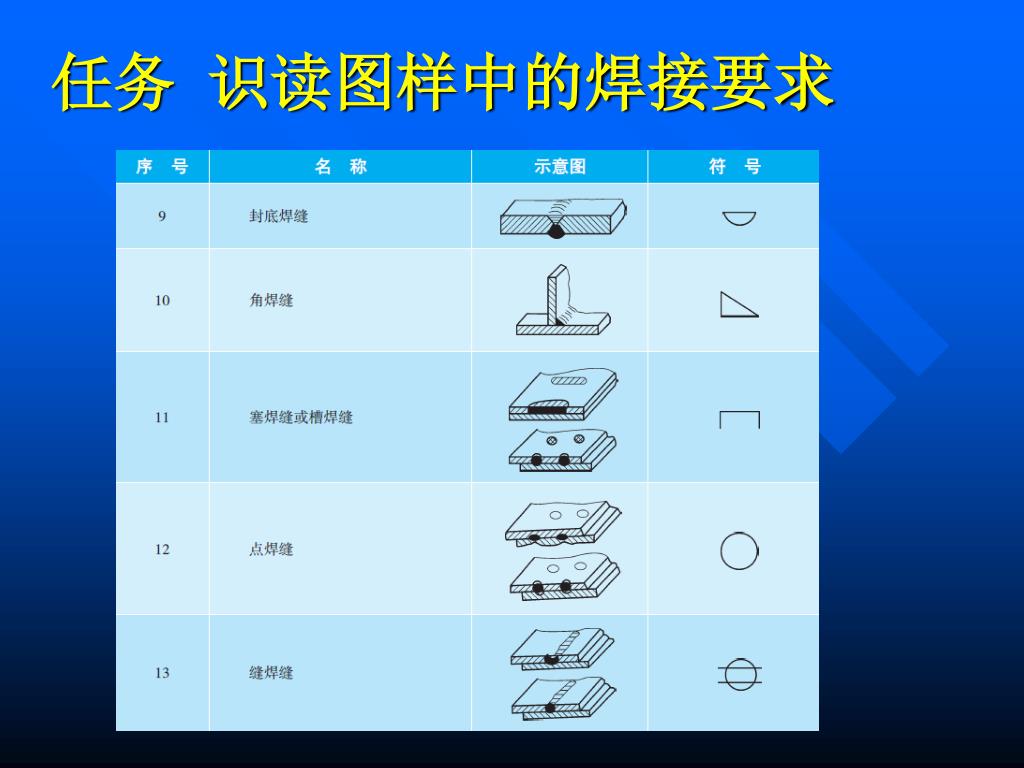

8. 任务 识读图样中的焊接要求

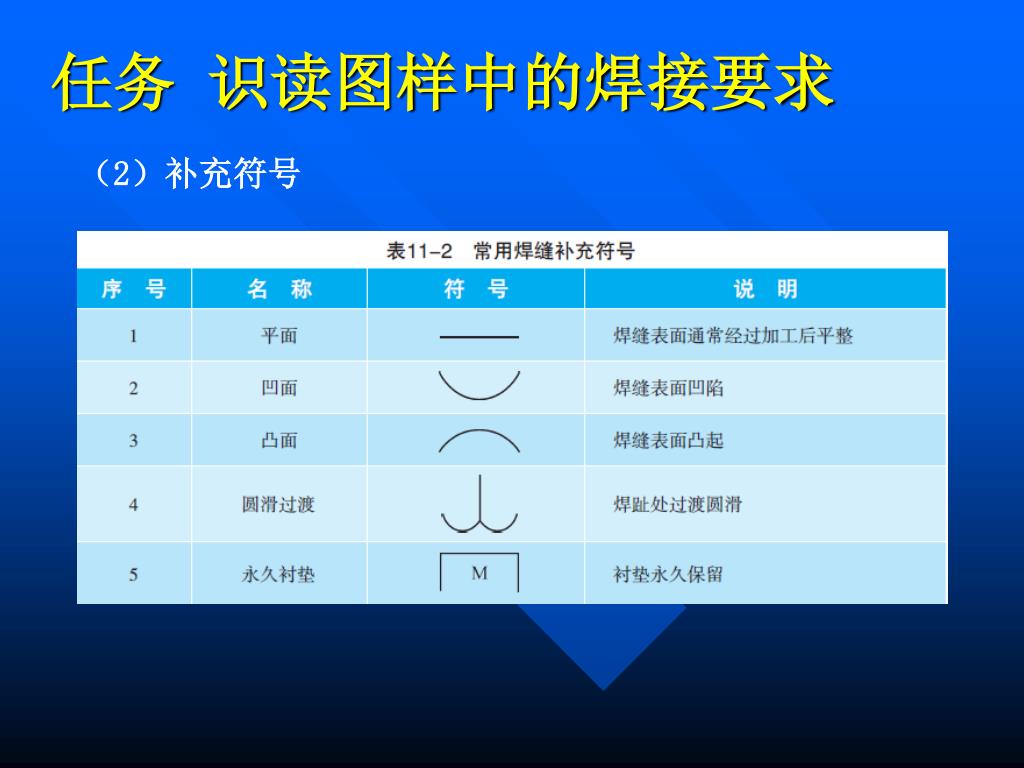

9. 任务 识读图样中的焊接要求 （2）补充符号

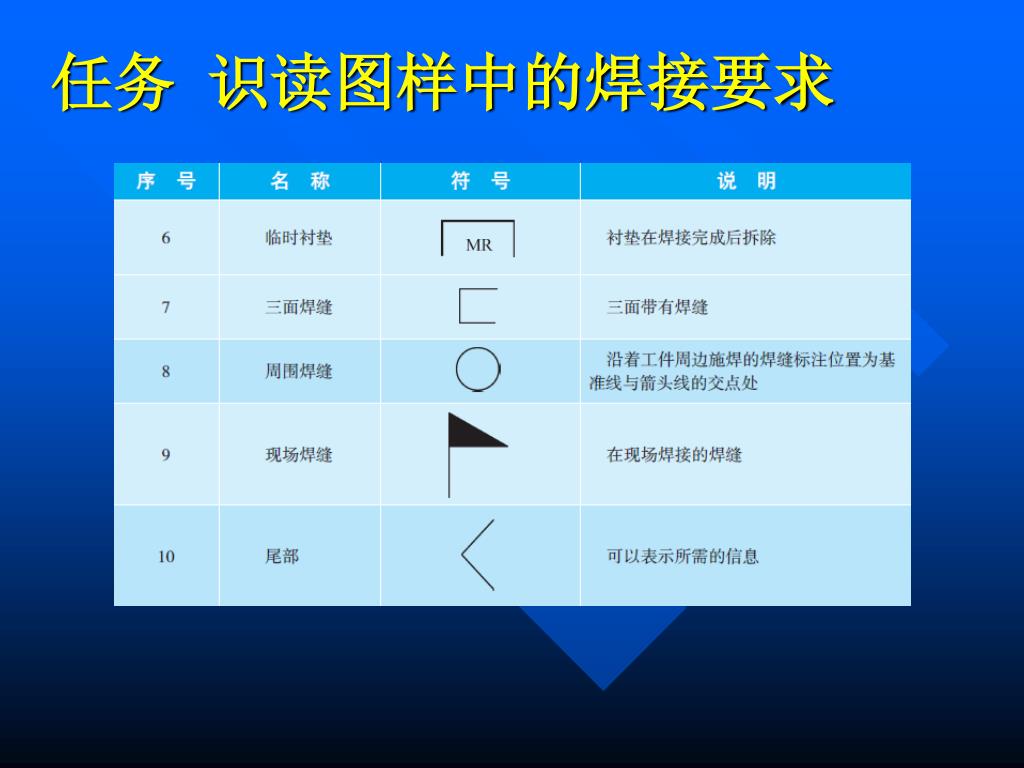

10. 任务 识读图样中的焊接要求

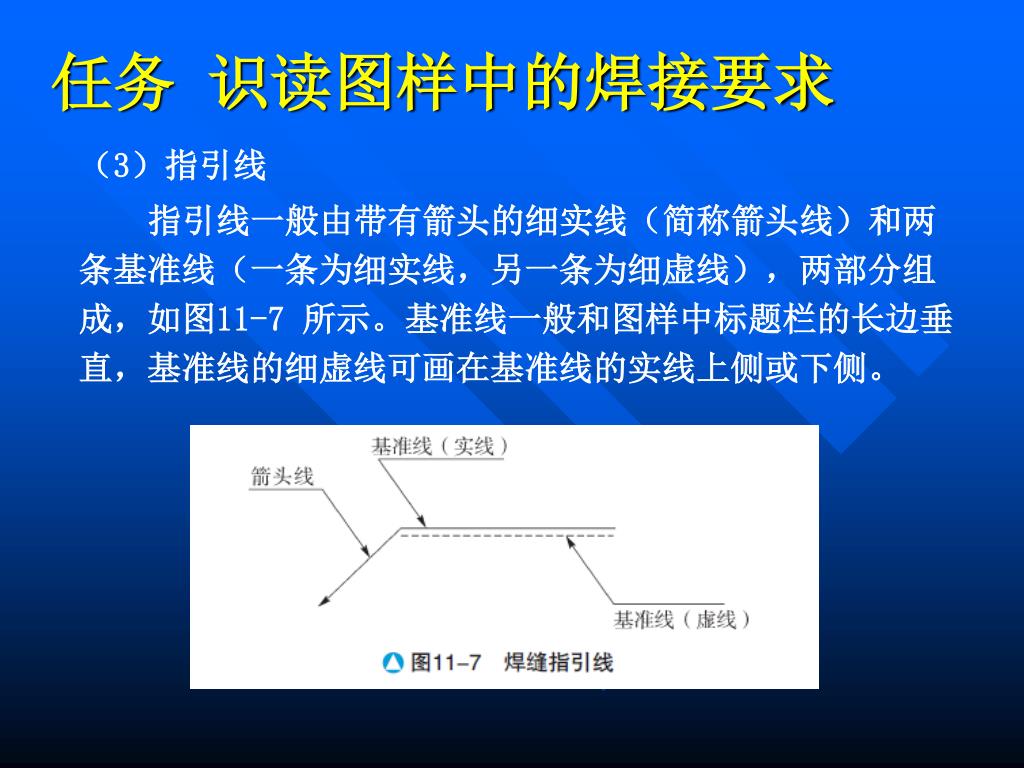

11. 任务 识读图样中的焊接要求 （3）指引线 指引线一般由带有箭头的细实线（简称箭头线）和两条基准线（一条为细实线，另一条为细虚线），两部分组成，如图11-7 所示。基准线一般和图样中标题栏的长边垂直，基准线的细虚线可画在基准线的实线上侧或下侧。

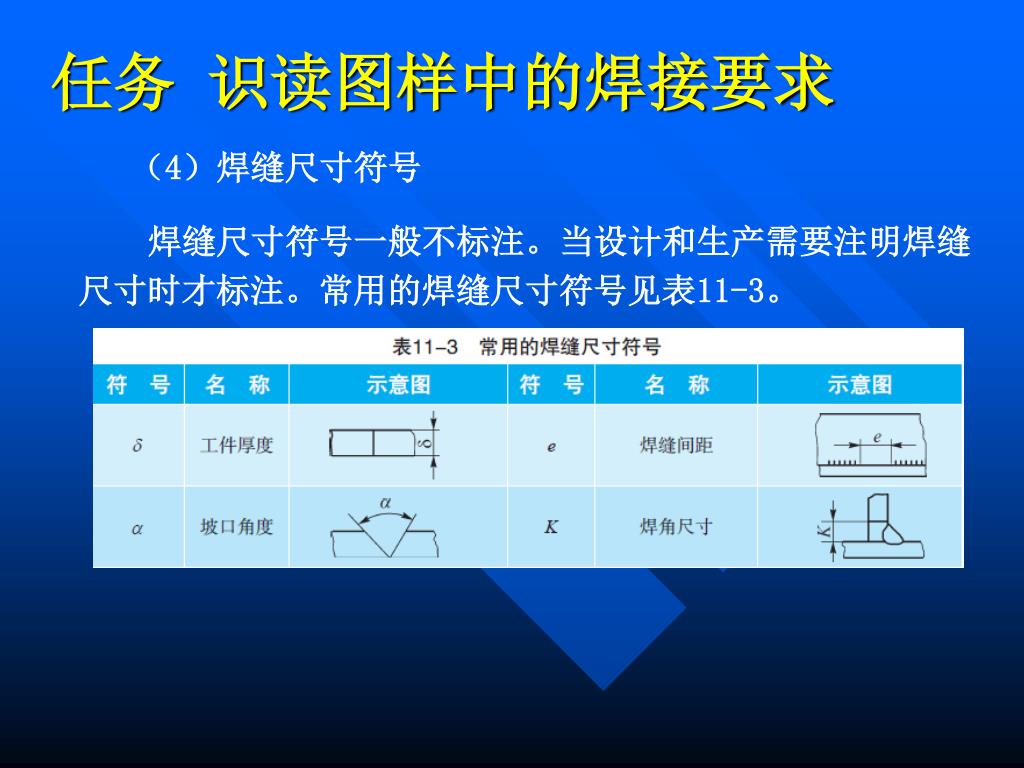

12. 任务 识读图样中的焊接要求 （4）焊缝尺寸符号 焊缝尺寸符号一般不标注。当设计和生产需要注明焊缝尺寸时才标注。常用的焊缝尺寸符号见表11-3。

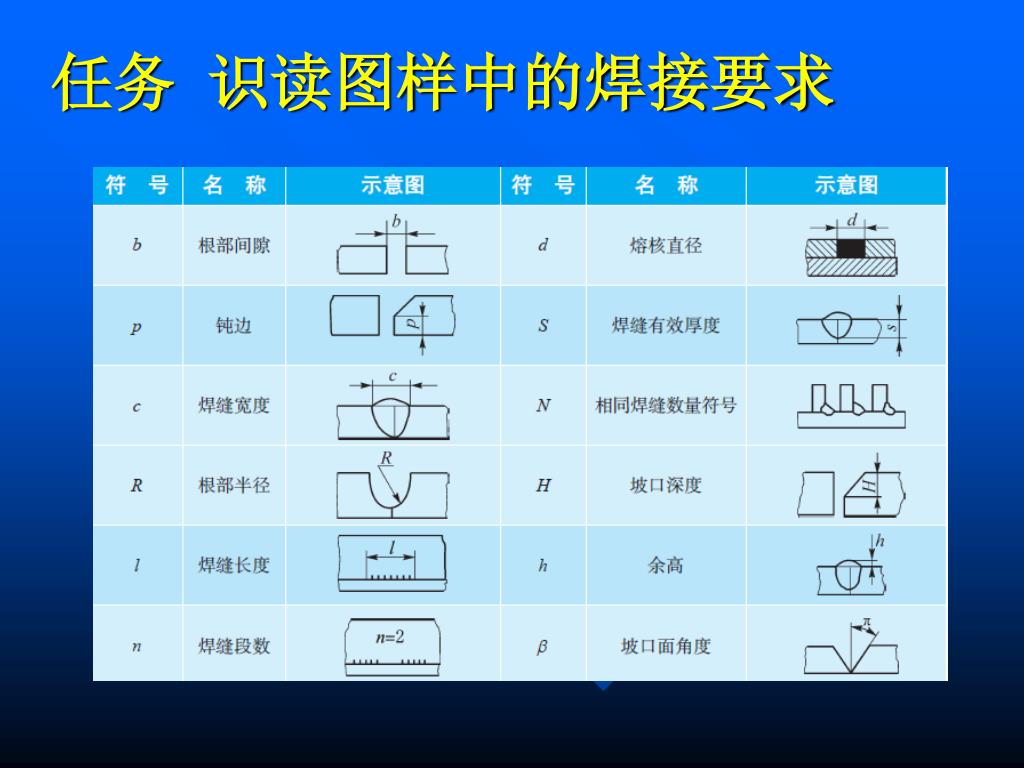

13. 任务 识读图样中的焊接要求

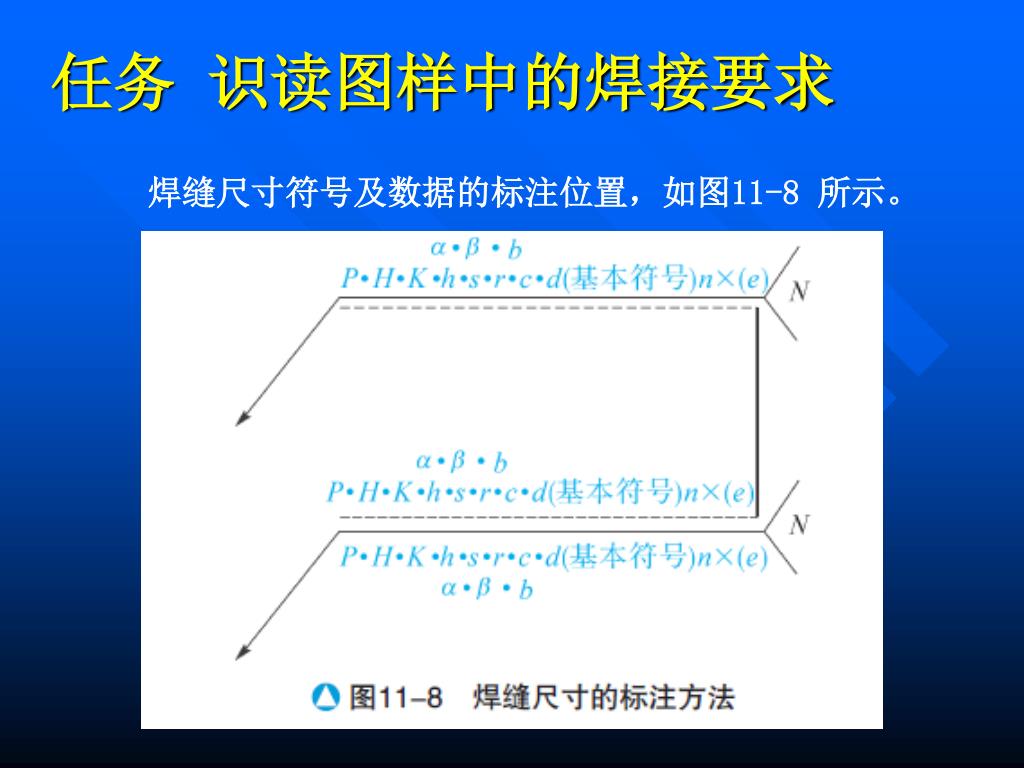

14. 任务 识读图样中的焊接要求 焊缝尺寸符号及数据的标注位置，如图11-8 所示。

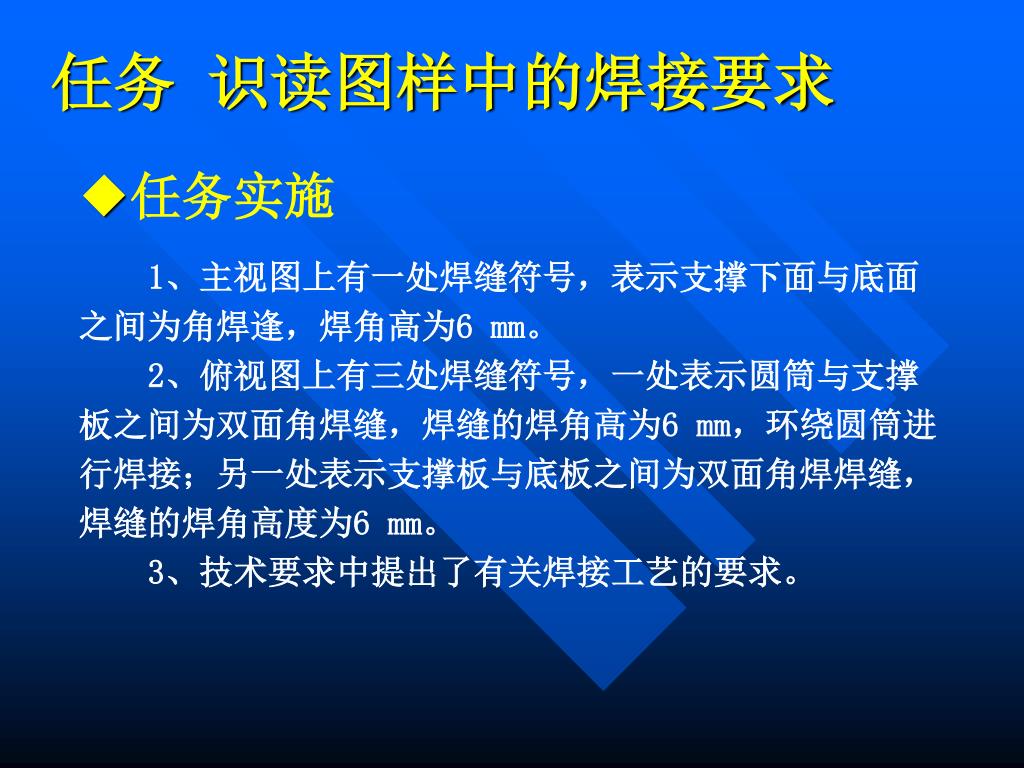

15. 任务 识读图样中的焊接要求 ◆任务实施 1、主视图上有一处焊缝符号，表示支撑下面与底面之间为角焊逢，焊角高为6 mm。 2、俯视图上有三处焊缝符号，一处表示圆筒与支撑板之间为双面角焊缝，焊缝的焊角高为6 mm，环绕圆筒进行焊接；另一处表示支撑板与底板之间为双面角焊焊缝，焊缝的焊角高度为6 mm。 3、技术要求中提出了有关焊接工艺的要求。
