  1. 法国VITY智能集中控制系统 http://www.vity.com.cn 培训系列二 － 初级编程

  2. 初步编程 控制方式 连接方法 通过培训系列二－初级您可以得到什么？ 法国威尔智能集中控制系统培训系列二－初级 您可以得到 系统原理 VITY TECHNOLOGY

  3. 1 2 3 4 5 VITY系统原理 硬件连接方法与设置 VITY设备控制方式 主要应用软件介绍 初步简单程序编程 Contents VITY TECHNOLOGY

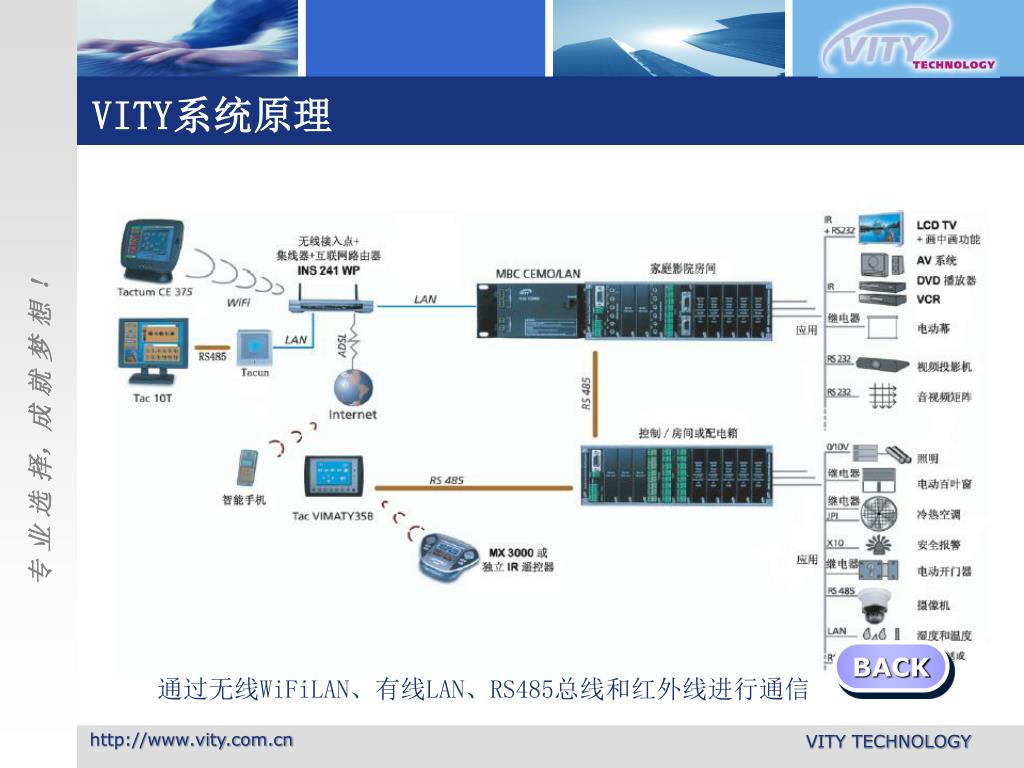

  4. VITY系统原理 BACK 通过无线WiFiLAN、有线LAN、RS485总线和红外线进行通信 VITY TECHNOLOGY

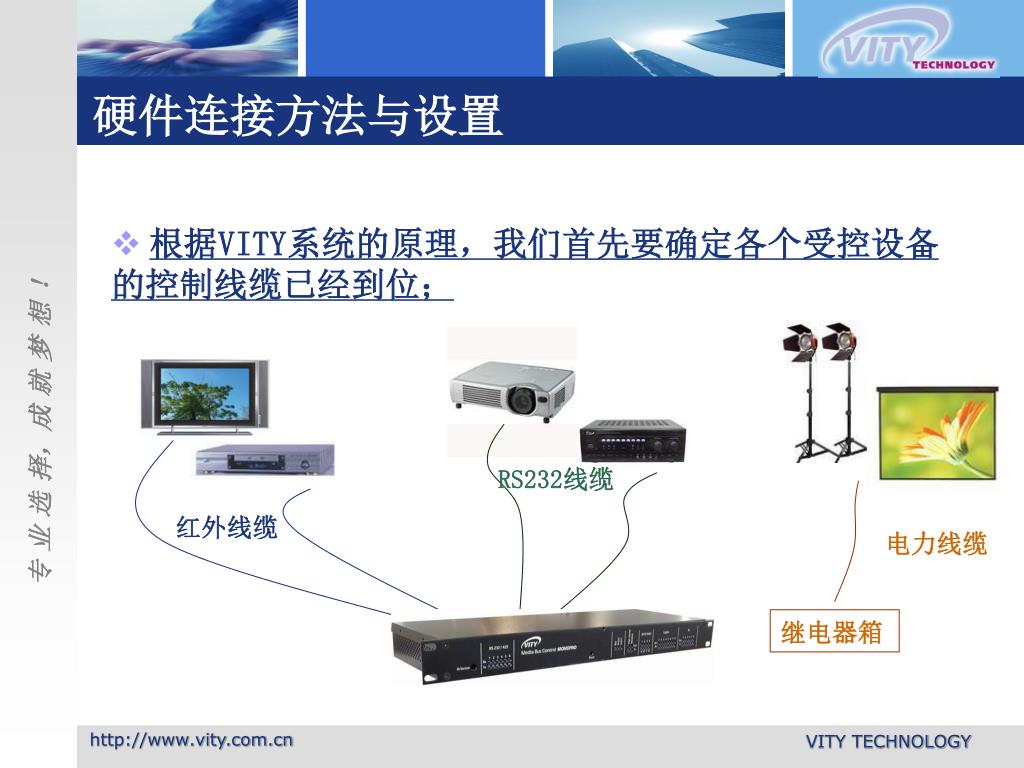

  5. 硬件连接方法与设置 • 根据VITY系统的原理，我们首先要确定各个受控设备 的控制线缆已经到位； RS232线缆 红外线缆 电力线缆 继电器箱 VITY TECHNOLOGY

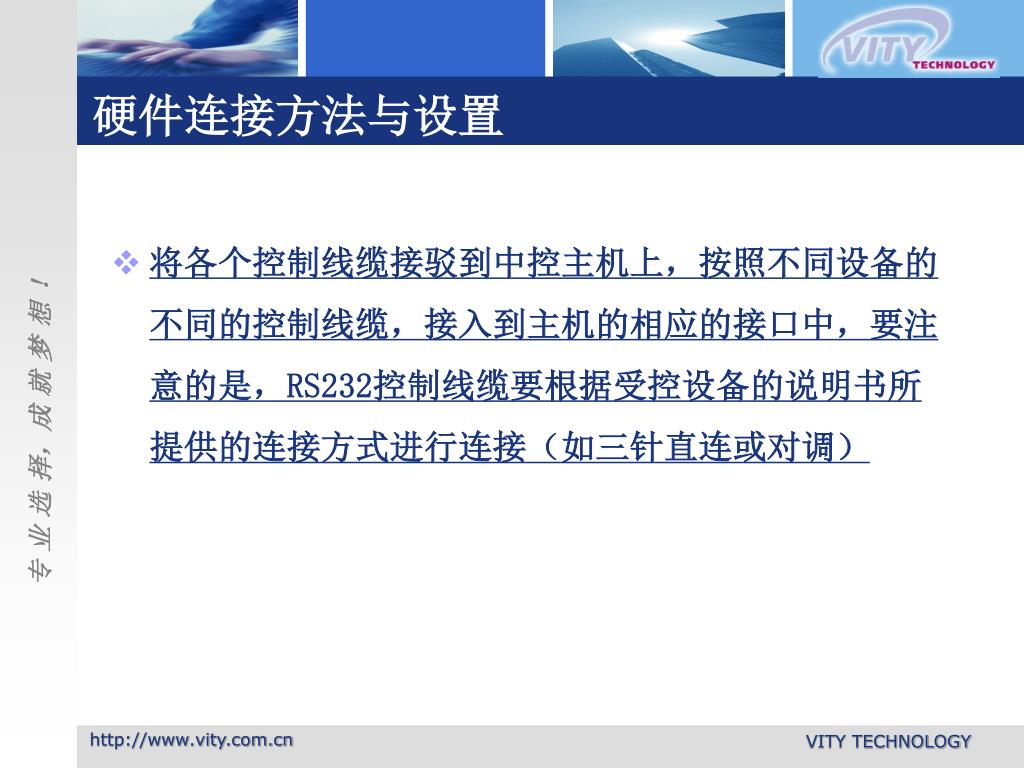

  6. 硬件连接方法与设置 • 将各个控制线缆接驳到中控主机上，按照不同设备的不同的控制线缆，接入到主机的相应的接口中，要注意的是，RS232控制线缆要根据受控设备的说明书所提供的连接方式进行连接（如三针直连或对调） VITY TECHNOLOGY

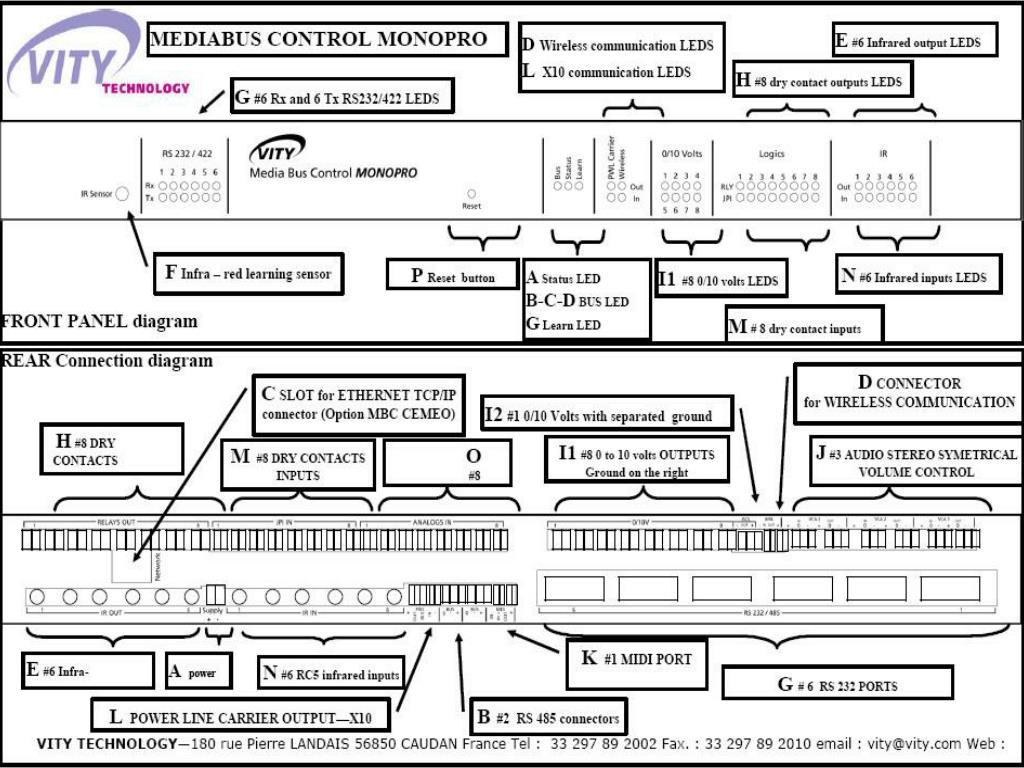

  7. VITY TECHNOLOGY

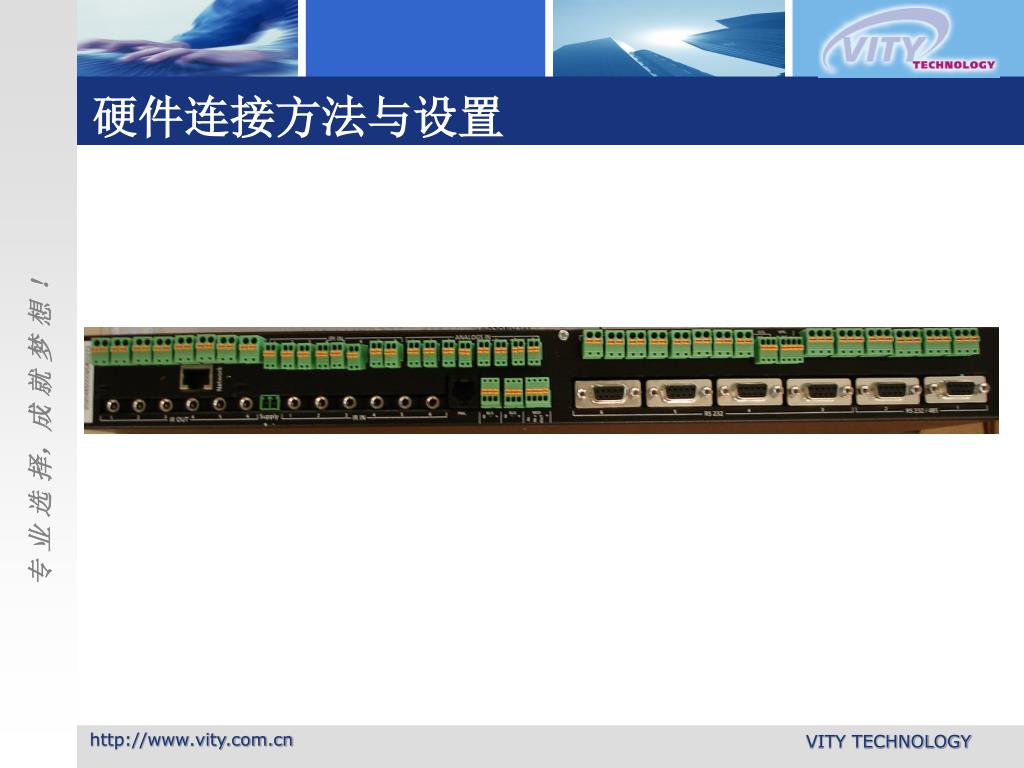

  8. 硬件连接方法与设置 VITY TECHNOLOGY

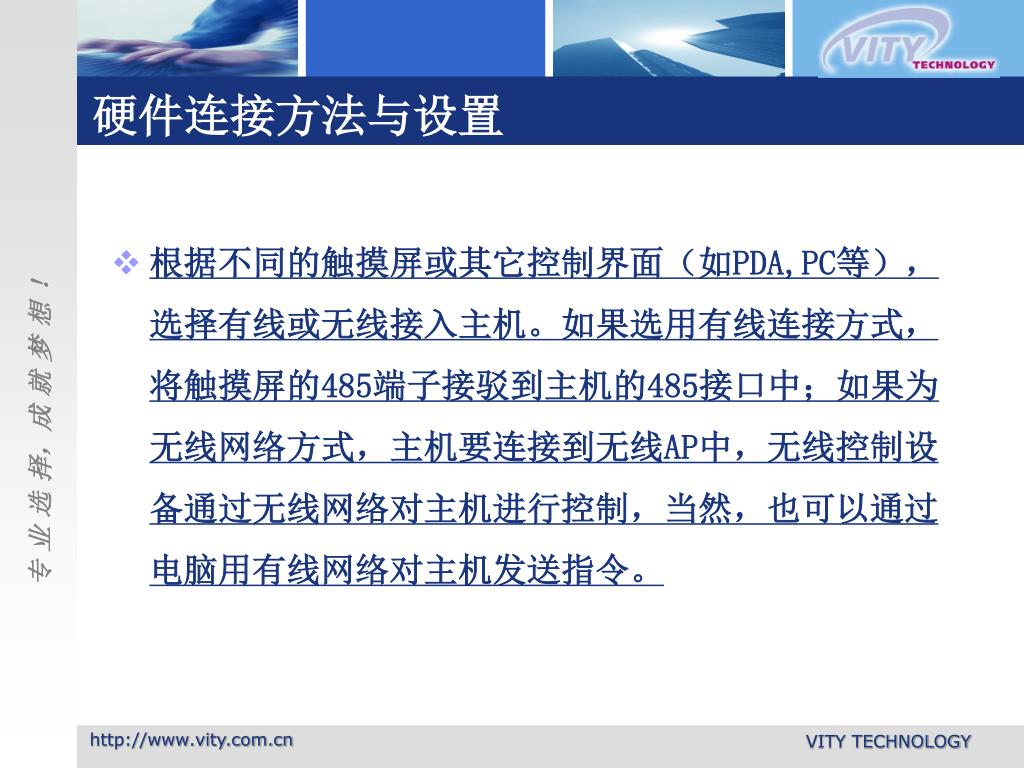

  9. 硬件连接方法与设置 • 根据不同的触摸屏或其它控制界面（如PDA,PC等），选择有线或无线接入主机。如果选用有线连接方式，将触摸屏的485端子接驳到主机的485接口中；如果为无线网络方式，主机要连接到无线AP中，无线控制设备通过无线网络对主机进行控制，当然，也可以通过电脑用有线网络对主机发送指令。 VITY TECHNOLOGY

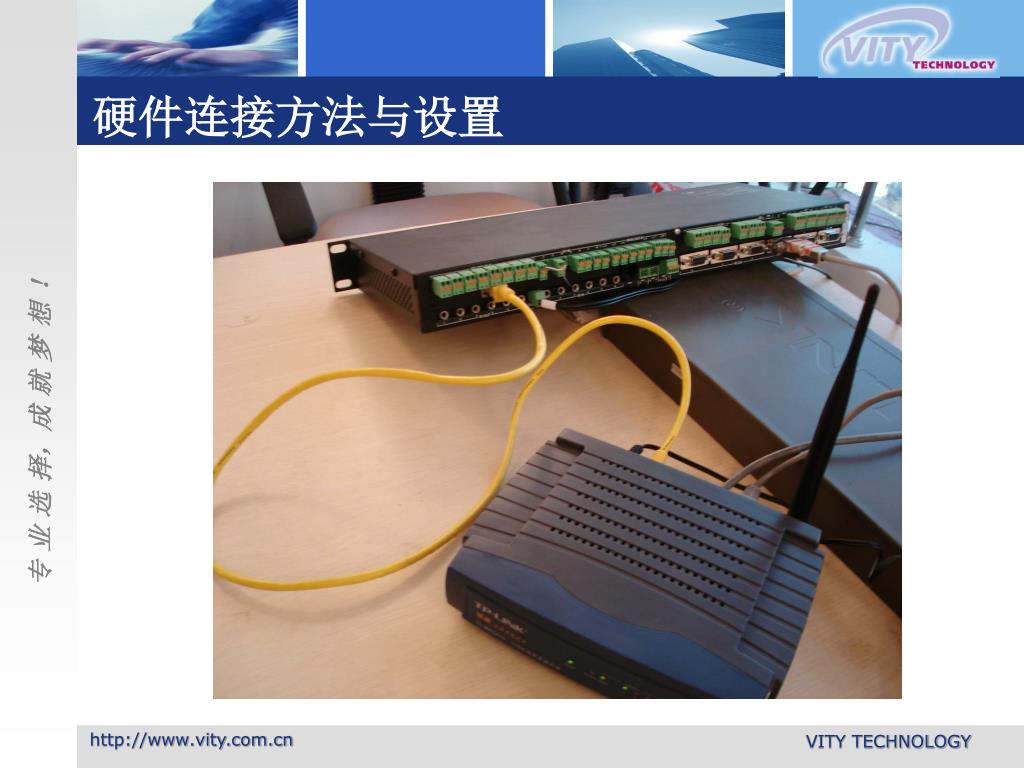

  10. 硬件连接方法与设置 VITY TECHNOLOGY

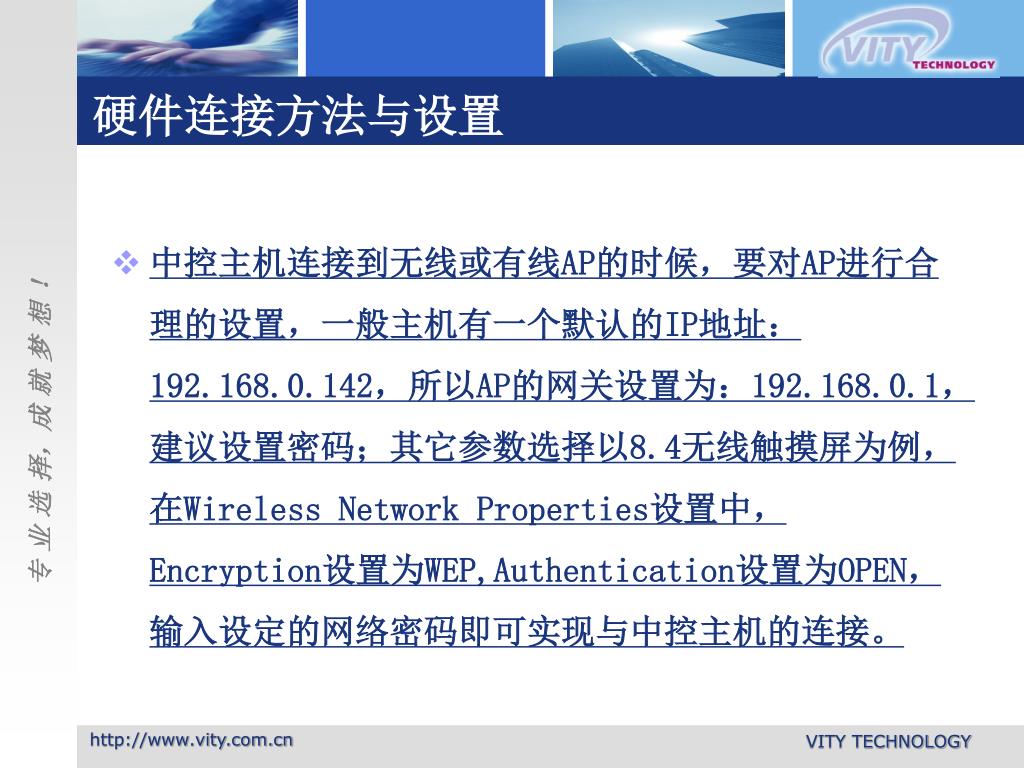

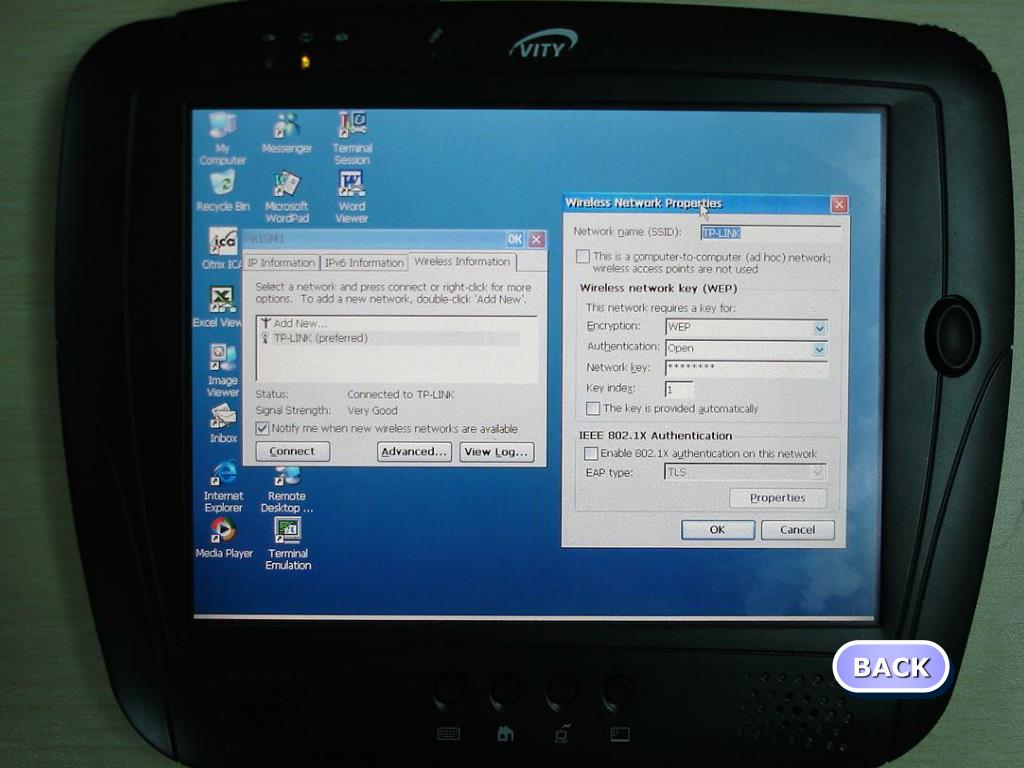

  11. 硬件连接方法与设置 • 中控主机连接到无线或有线AP的时候，要对AP进行合理的设置，一般主机有一个默认的IP地址：192.168.0.142，所以AP的网关设置为：192.168.0.1，建议设置密码；其它参数选择以8.4无线触摸屏为例，在Wireless Network Properties设置中，Encryption设置为WEP,Authentication设置为OPEN，输入设定的网络密码即可实现与中控主机的连接。 VITY TECHNOLOGY

  12. 硬件连接方法与设置 BACK VITY TECHNOLOGY

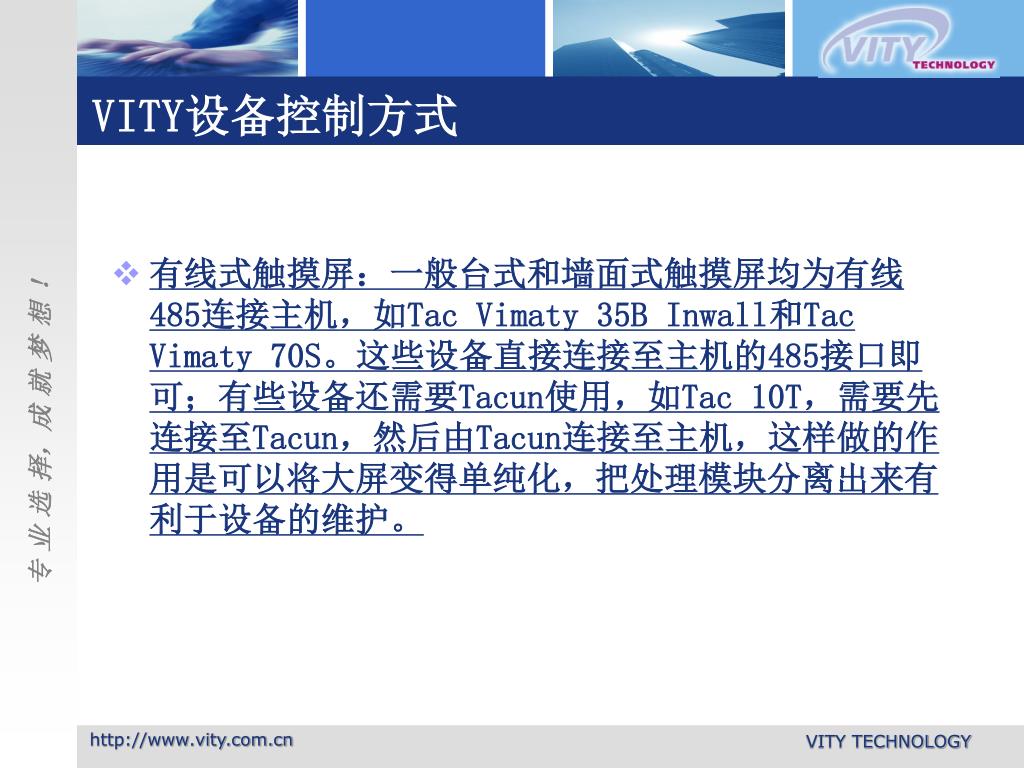

  13. VITY设备控制方式 • 有线式触摸屏：一般台式和墙面式触摸屏均为有线485连接主机，如Tac Vimaty 35B Inwall和Tac Vimaty 70S。这些设备直接连接至主机的485接口即可；有些设备还需要Tacun使用，如Tac 10T，需要先连接至Tacun，然后由Tacun连接至主机，这样做的作用是可以将大屏变得单纯化，把处理模块分离出来有利于设备的维护。 VITY TECHNOLOGY

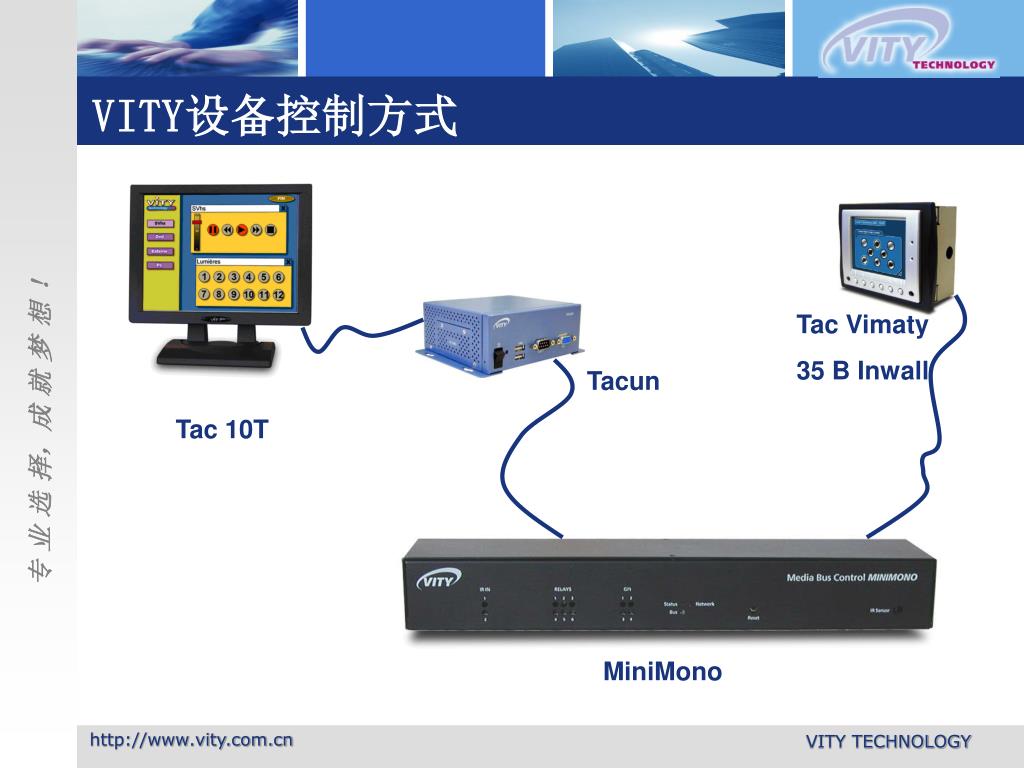

  14. VITY设备控制方式 Tac Vimaty 35 B Inwall Tacun Tac 10T MiniMono VITY TECHNOLOGY

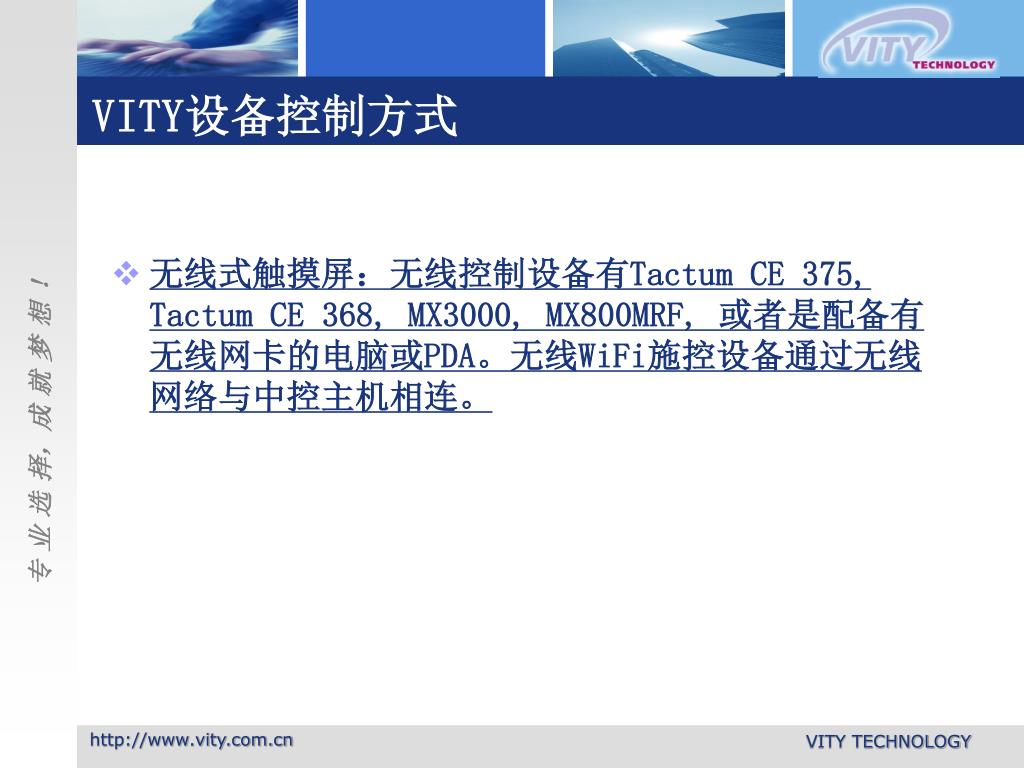

  15. VITY设备控制方式 • 无线式触摸屏：无线控制设备有Tactum CE 375, Tactum CE 368, MX3000, MX800MRF, 或者是配备有无线网卡的电脑或PDA。无线WiFi施控设备通过无线网络与中控主机相连。 VITY TECHNOLOGY

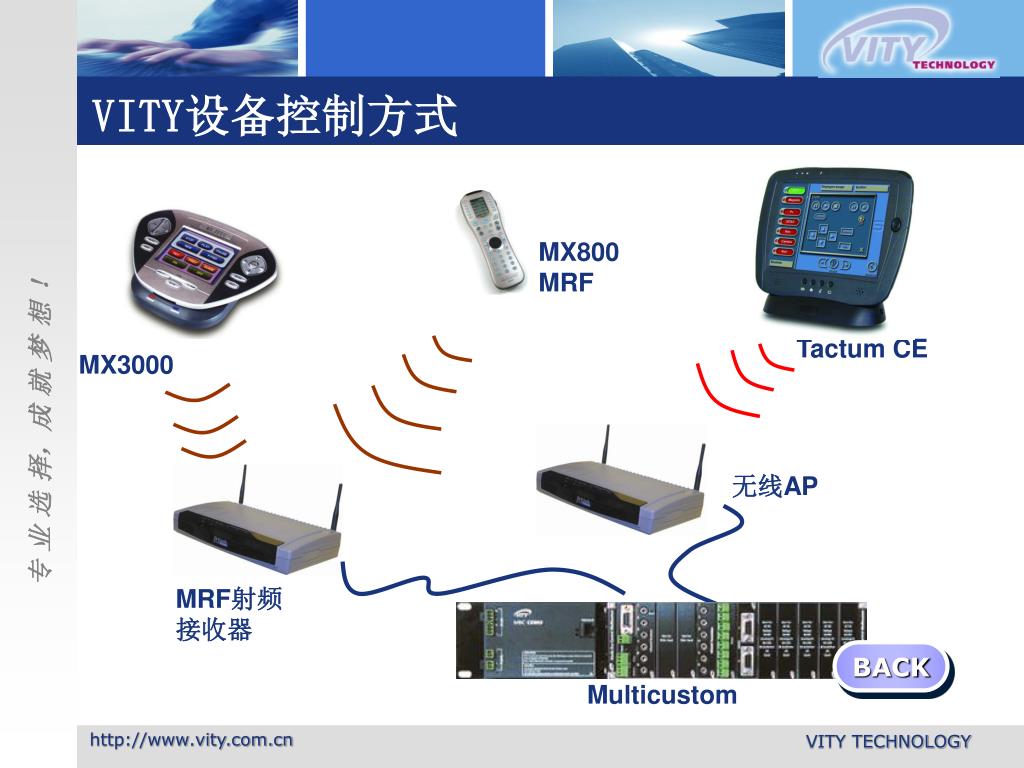

  16. VITY设备控制方式 MX800MRF Tactum CE MX3000 无线AP MRF射频接收器 BACK Multicustom VITY TECHNOLOGY

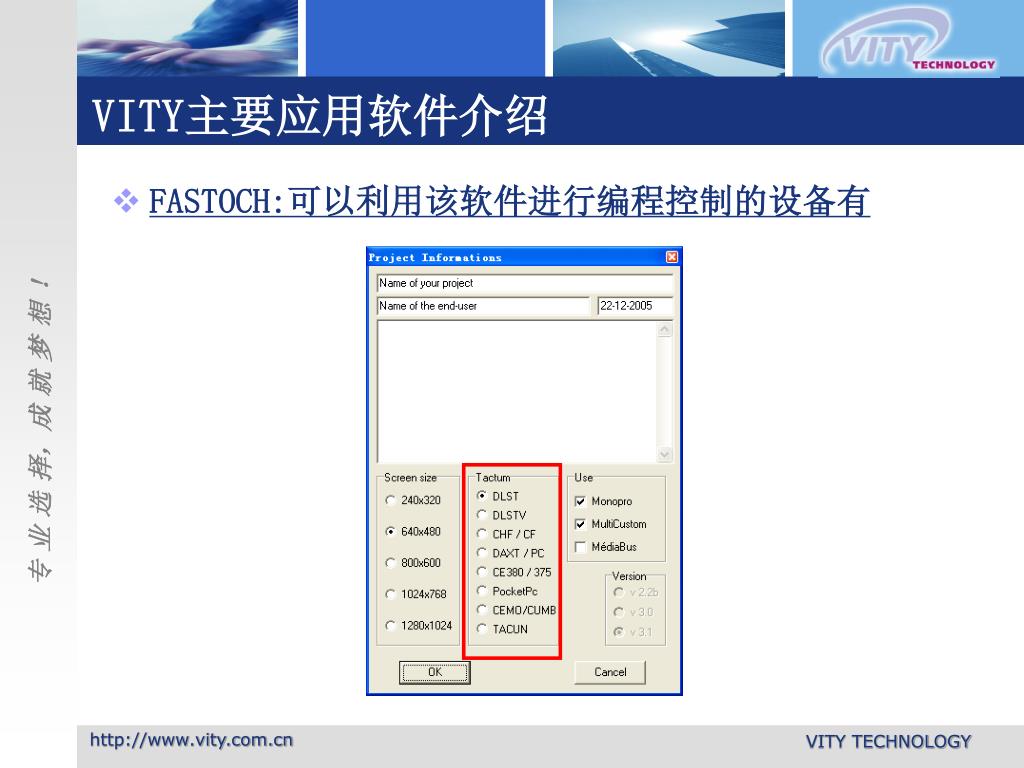

  17. VITY主要应用软件介绍 • FASTOCH:可以利用该软件进行编程控制的设备有 VITY TECHNOLOGY

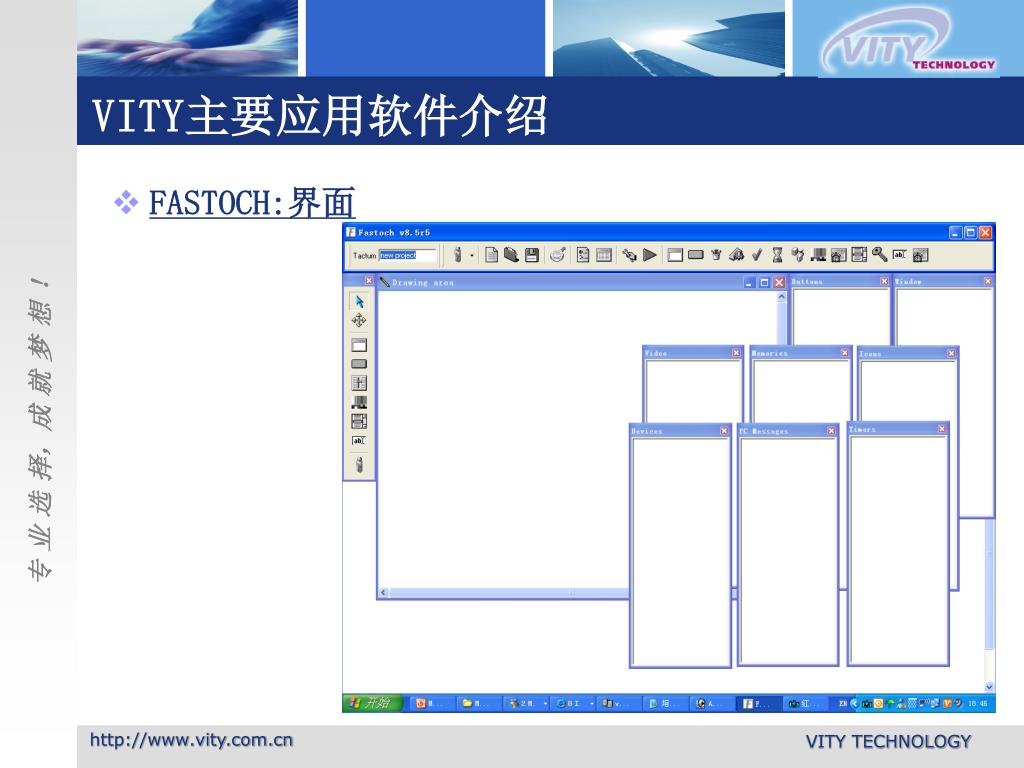

  18. VITY主要应用软件介绍 • FASTOCH:界面 VITY TECHNOLOGY

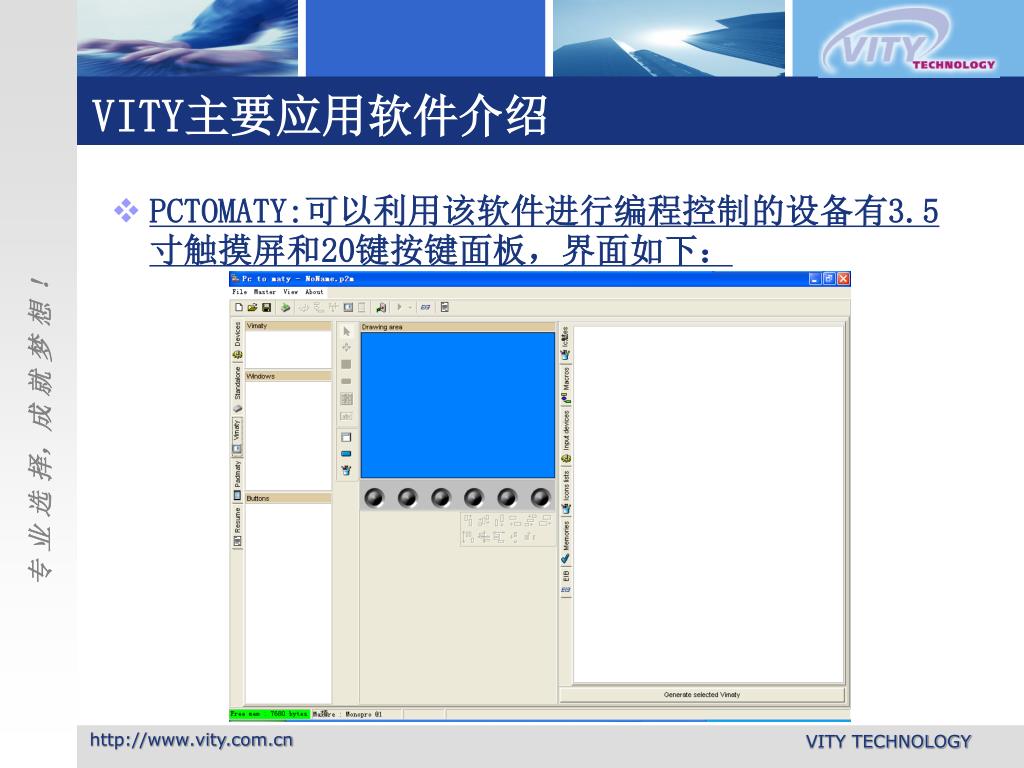

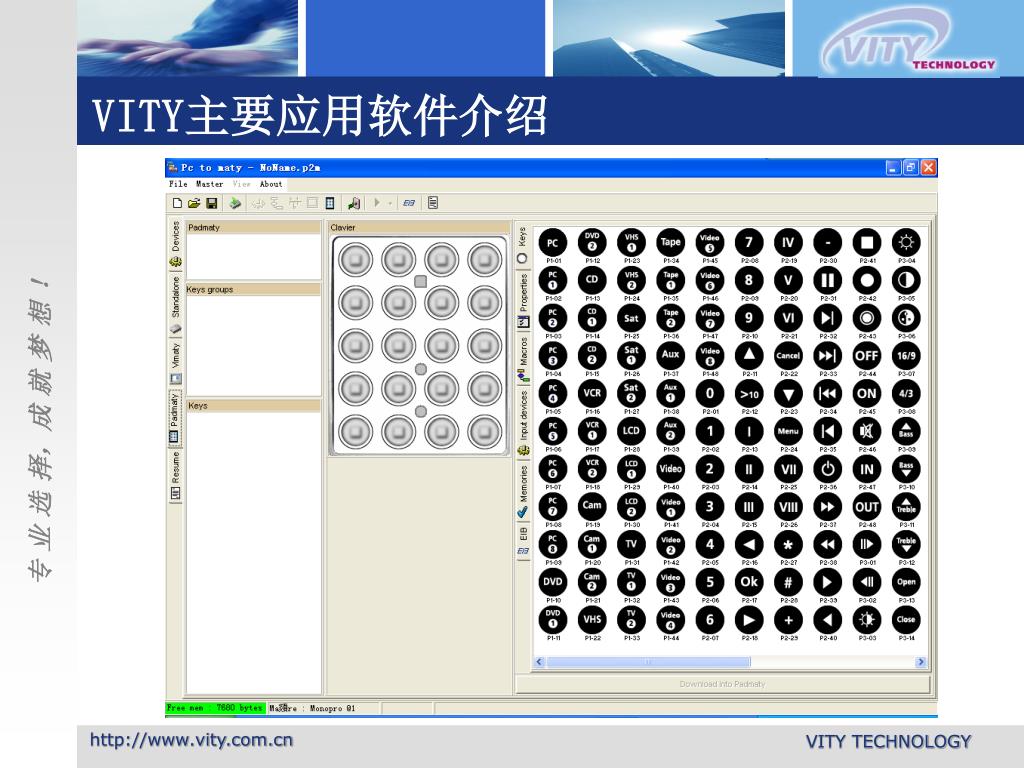

  19. VITY主要应用软件介绍 • PCTOMATY:可以利用该软件进行编程控制的设备有3.5寸触摸屏和20键按键面板，界面如下： VITY TECHNOLOGY

  20. VITY主要应用软件介绍 VITY TECHNOLOGY

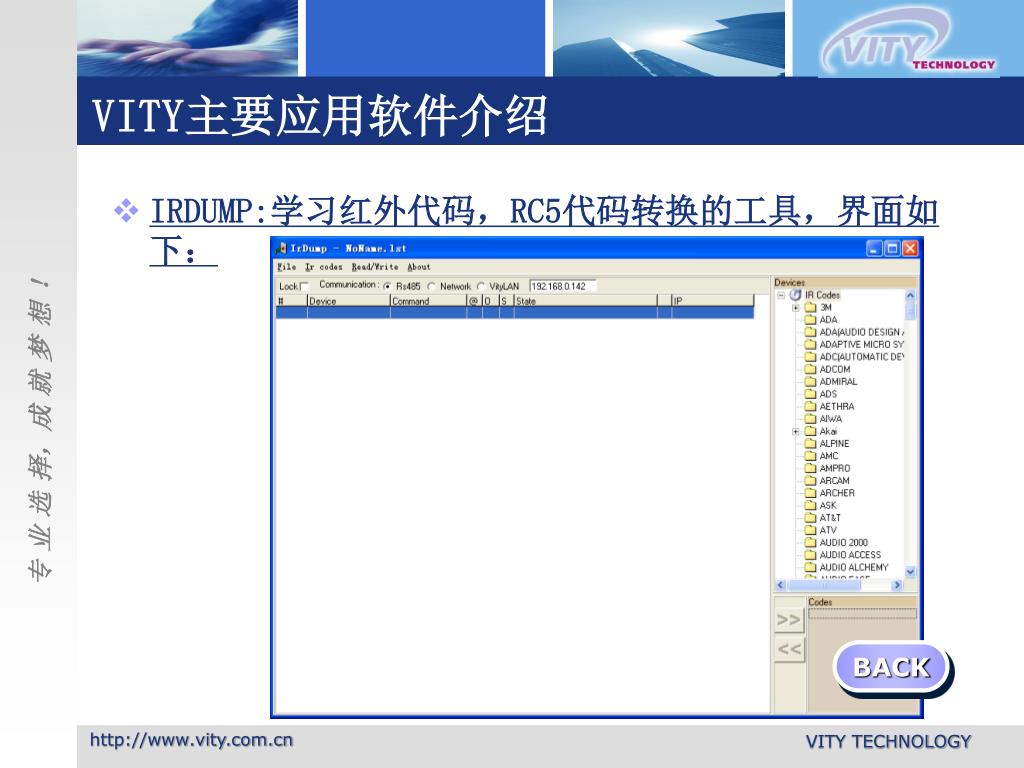

  21. VITY主要应用软件介绍 • IRDUMP:学习红外代码，RC5代码转换的工具，界面如下： BACK VITY TECHNOLOGY

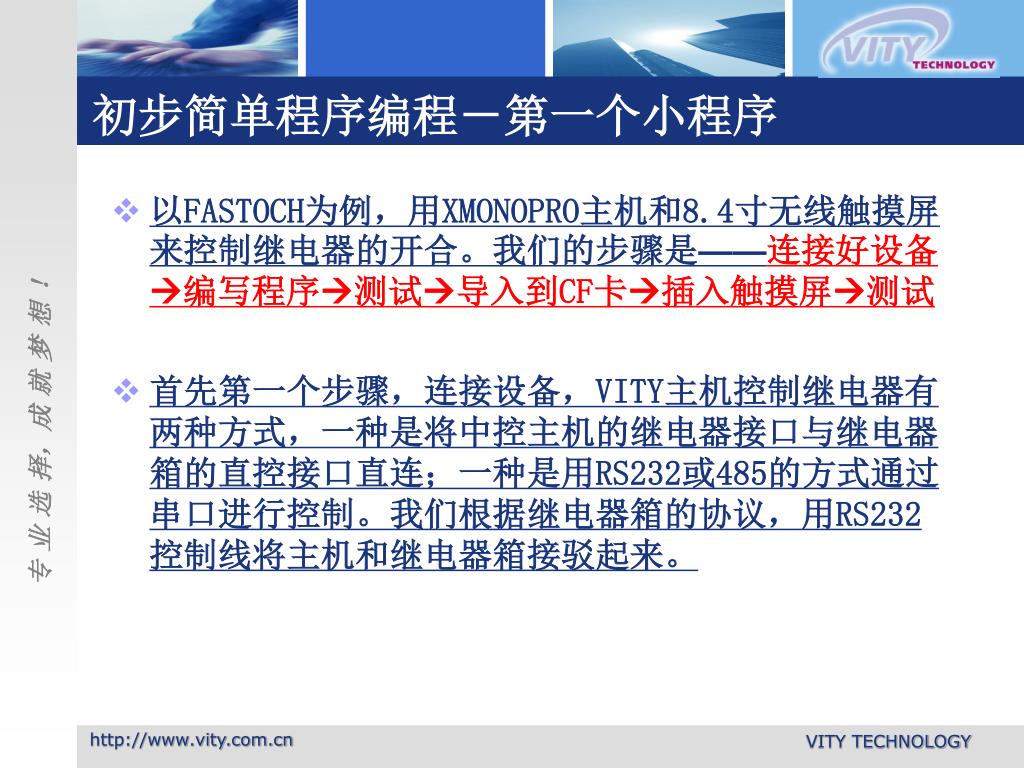

  22. 初步简单程序编程－第一个小程序 • 以FASTOCH为例，用XMONOPRO主机和8.4寸无线触摸屏来控制继电器的开合。我们的步骤是——连接好设备编写程序测试导入到CF卡插入触摸屏测试 • 首先第一个步骤，连接设备，VITY主机控制继电器有两种方式，一种是将中控主机的继电器接口与继电器箱的直控接口直连；一种是用RS232或485的方式通过串口进行控制。我们根据继电器箱的协议，用RS232控制线将主机和继电器箱接驳起来。 VITY TECHNOLOGY

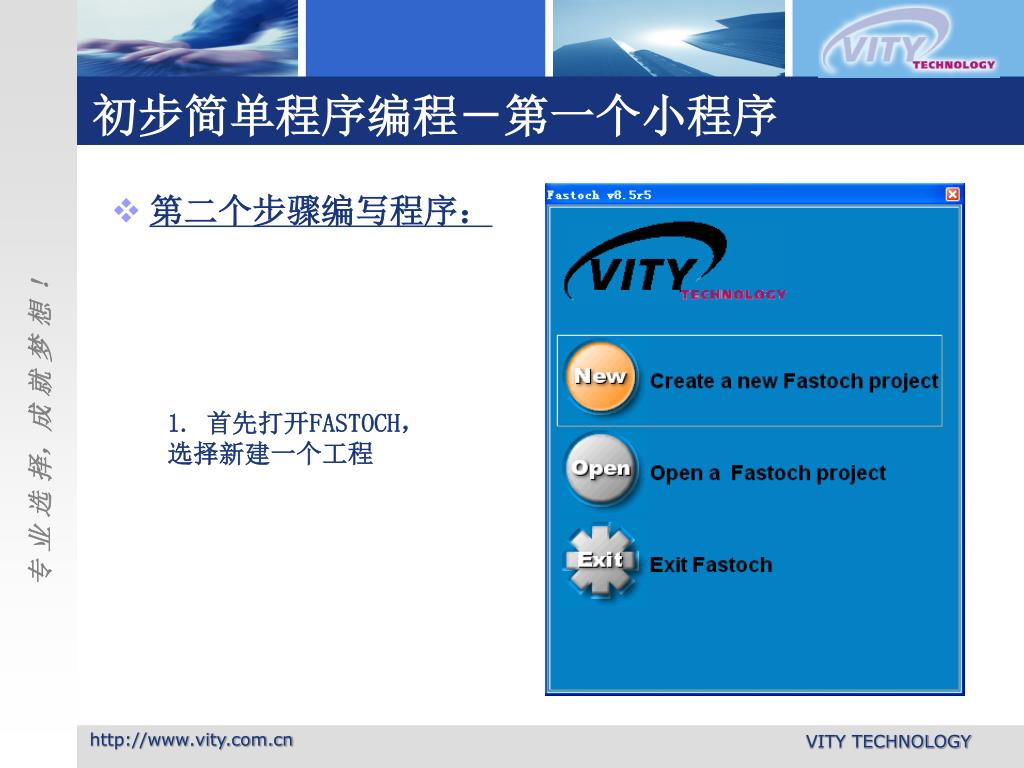

  23. 初步简单程序编程－第一个小程序 • 第二个步骤编写程序： 1. 首先打开FASTOCH，选择新建一个工程 VITY TECHNOLOGY

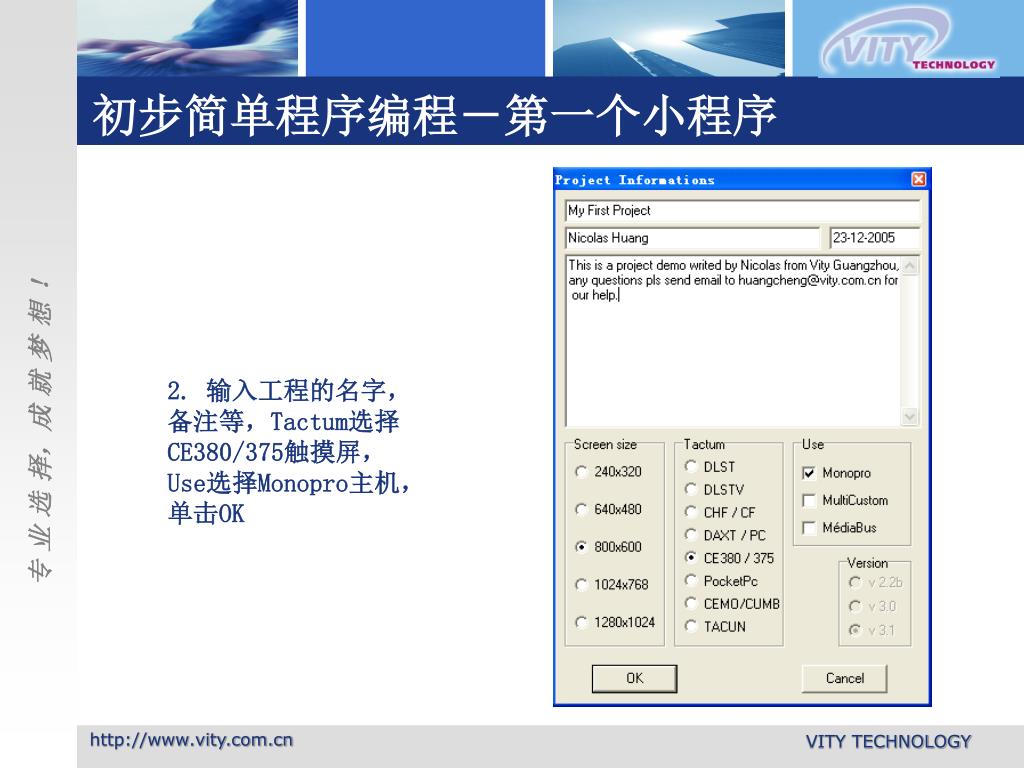

  24. 初步简单程序编程－第一个小程序 2. 输入工程的名字，备注等，Tactum选择CE380/375触摸屏，Use选择Monopro主机，单击OK VITY TECHNOLOGY

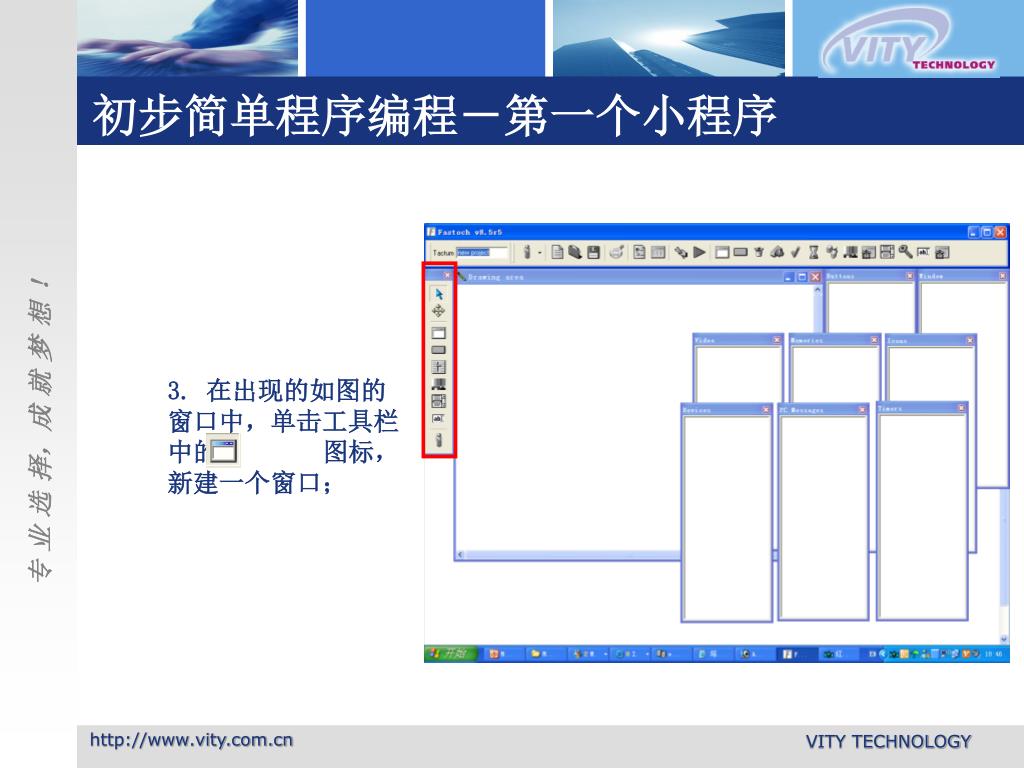

  25. 3. 在出现的如图的窗口中，单击工具栏中的 图标，新建一个窗口； 初步简单程序编程－第一个小程序 VITY TECHNOLOGY

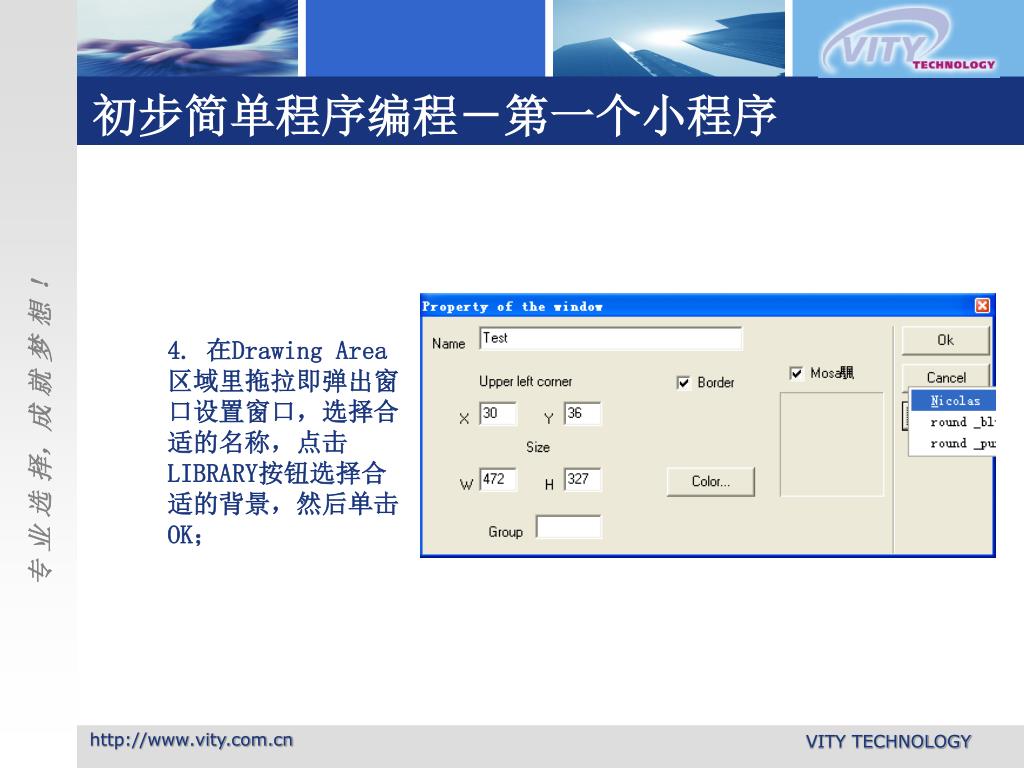

  26. 初步简单程序编程－第一个小程序 4. 在Drawing Area区域里拖拉即弹出窗口设置窗口，选择合适的名称，点击LIBRARY按钮选择合适的背景，然后单击OK； VITY TECHNOLOGY

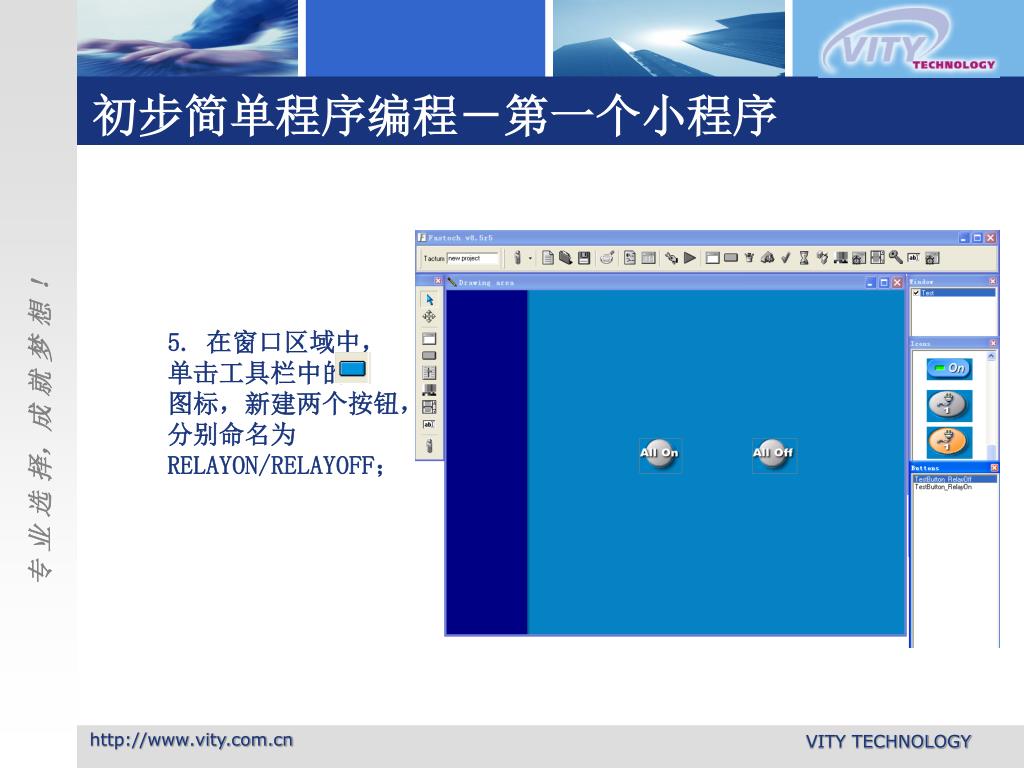

  27. 5. 在窗口区域中，单击工具栏中的 图标，新建两个按钮，分别命名为RELAYON/RELAYOFF； 初步简单程序编程－第一个小程序 VITY TECHNOLOGY

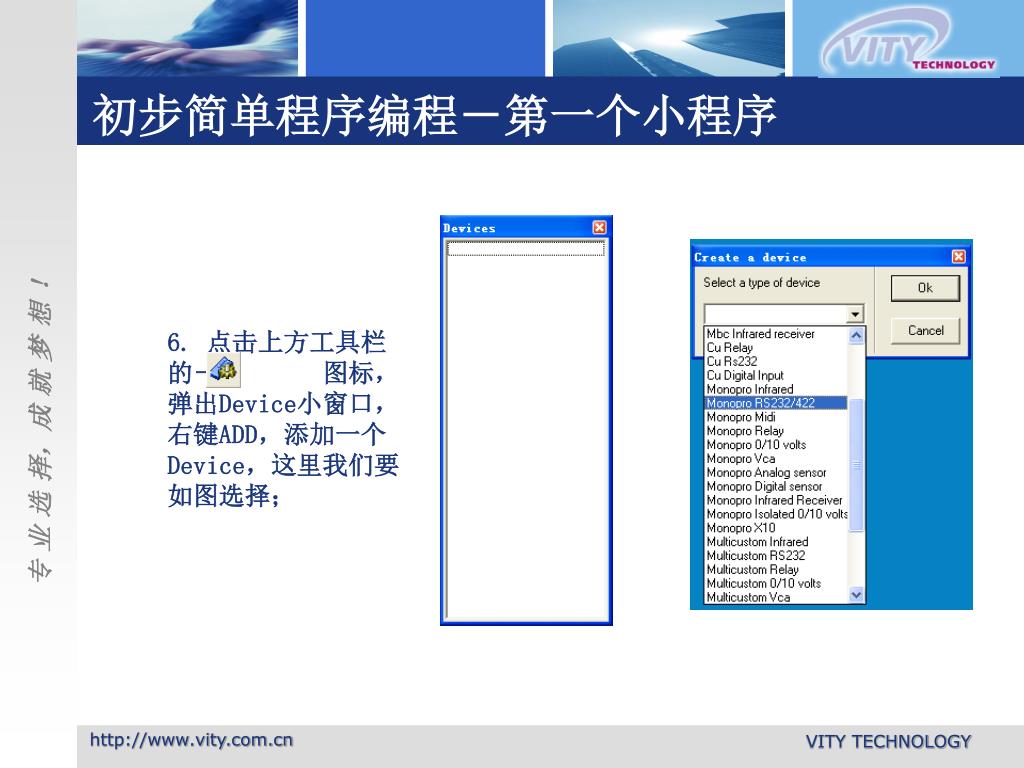

  28. 初步简单程序编程－第一个小程序 6. 点击上方工具栏的－ 图标，弹出Device小窗口，右键ADD，添加一个Device，这里我们要如图选择； VITY TECHNOLOGY

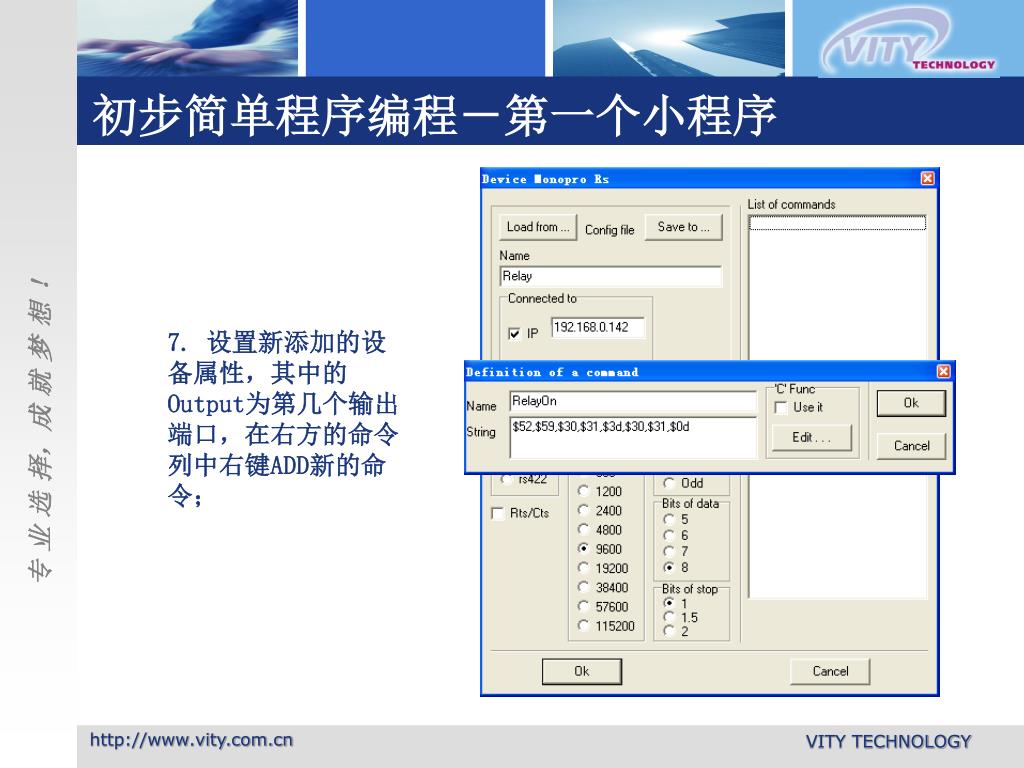

  29. 初步简单程序编程－第一个小程序 7. 设置新添加的设备属性，其中的Output为第几个输出端口，在右方的命令列中右键ADD新的命令； VITY TECHNOLOGY

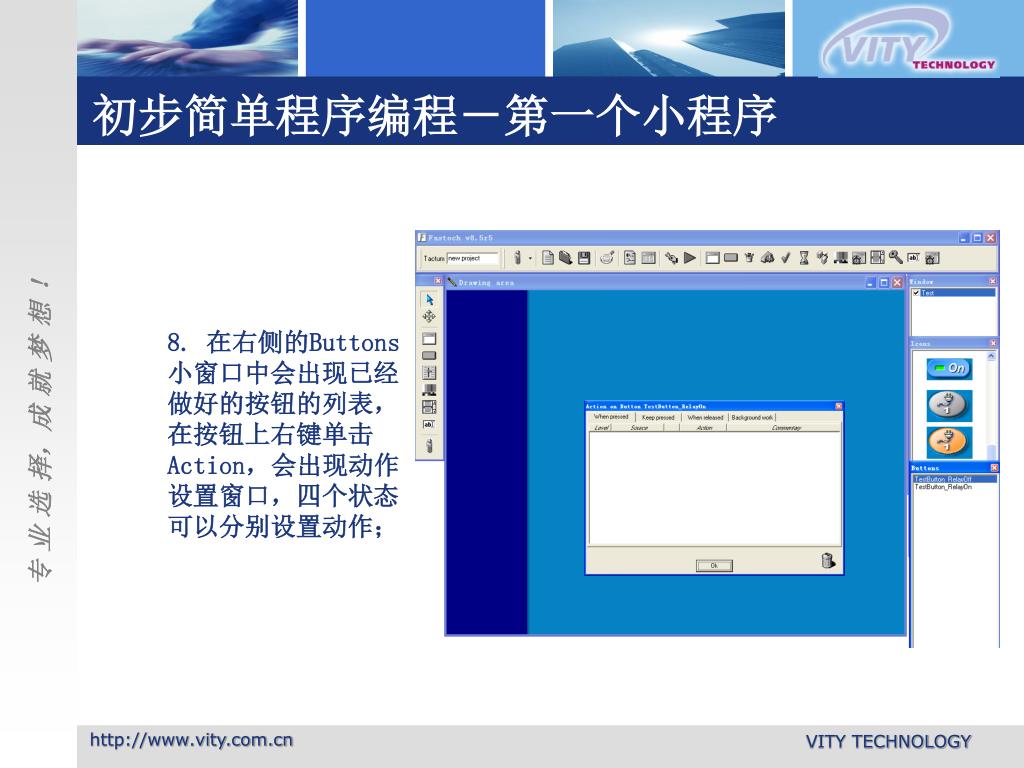

  30. 初步简单程序编程－第一个小程序 8. 在右侧的Buttons小窗口中会出现已经做好的按钮的列表，在按钮上右键单击Action，会出现动作设置窗口，四个状态可以分别设置动作； VITY TECHNOLOGY

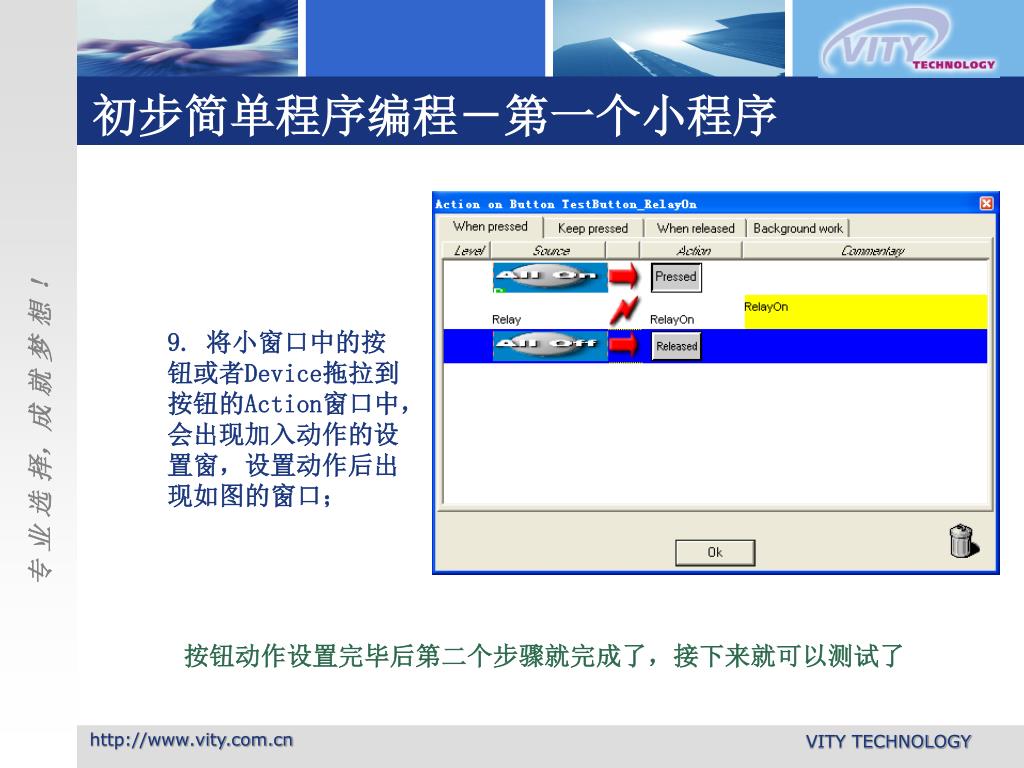

  31. 初步简单程序编程－第一个小程序 9. 将小窗口中的按钮或者Device拖拉到按钮的Action窗口中，会出现加入动作的设置窗，设置动作后出现如图的窗口； 按钮动作设置完毕后第二个步骤就完成了，接下来就可以测试了 VITY TECHNOLOGY

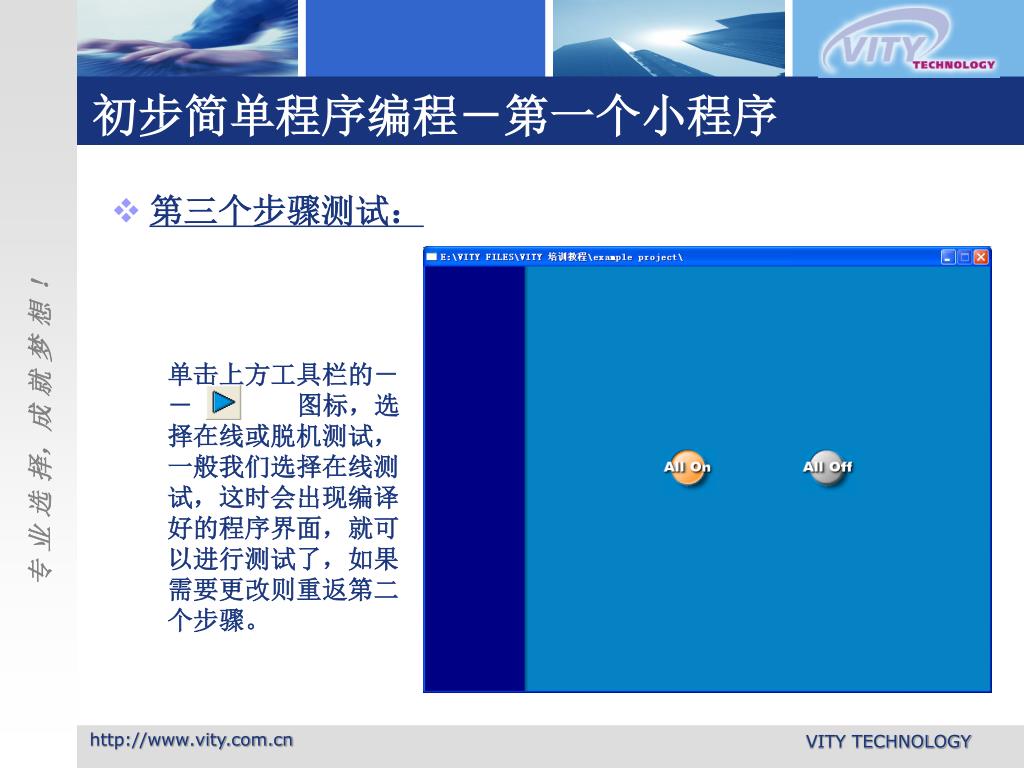

  32. 单击上方工具栏的－－ 图标，选择在线或脱机测试，一般我们选择在线测试，这时会出现编译好的程序界面，就可以进行测试了，如果需要更改则重返第二个步骤。 初步简单程序编程－第一个小程序 • 第三个步骤测试： VITY TECHNOLOGY

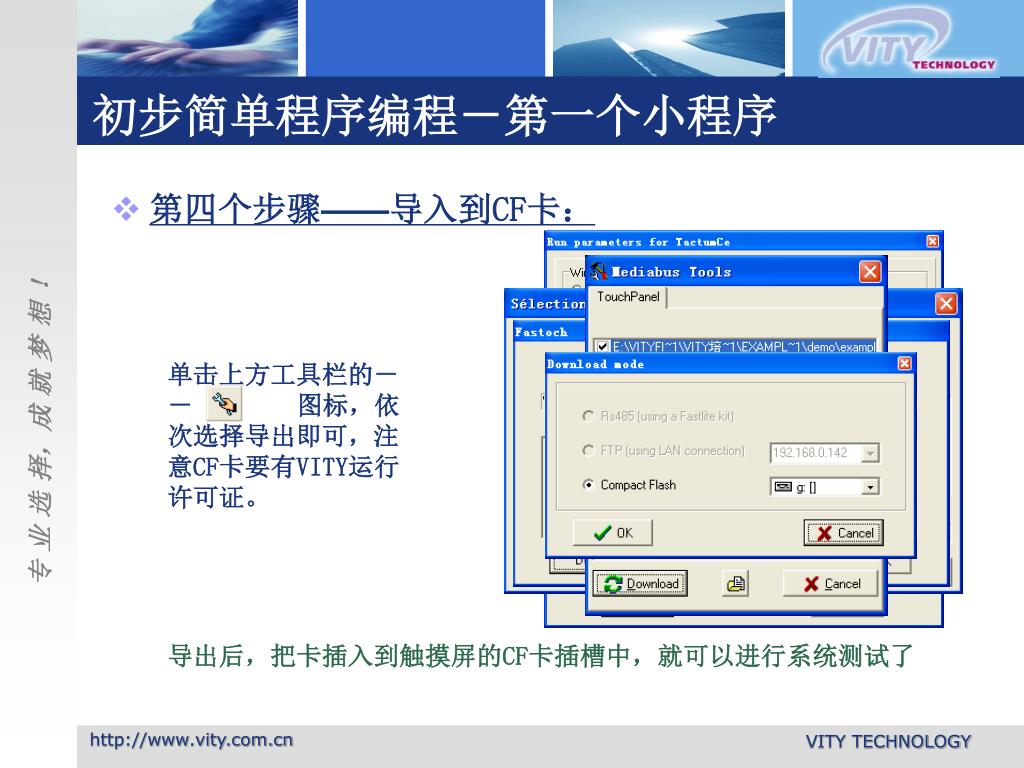

  33. 单击上方工具栏的－－ 图标，依次选择导出即可，注意CF卡要有VITY运行许可证。 初步简单程序编程－第一个小程序 • 第四个步骤——导入到CF卡： 导出后，把卡插入到触摸屏的CF卡插槽中，就可以进行系统测试了 VITY TECHNOLOGY

  34. 更多资讯请登录http://www.vity.com.cn Click to edit company slogan . Thank You !
