計算機概論

計算機概論. 第 4 章 電腦的儲存裝置. 4-1 　儲存裝置. 儲存裝置 (storage device) 的用途是存放資料、指令或程式，又稱為輔助儲存裝置、大量儲存裝置 或次級儲存裝置 線上儲存裝置 V.S. 離線儲存裝置 循序存取 V.S. 隨機存取 揮發性 V.S. 非揮發性. 4-2 　硬式磁碟機. 硬碟的內部構造主要有 碟片 (platter) 、 主軸馬達 (moter) 、 存取臂 (access arm) 及 讀寫頭 (read/write head). 磁軌 (track) 磁區 (sector) 磁簇 (cluster)

adolfo
Download Presentation

計算機概論

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 計算機概論 第4章 電腦的儲存裝置

  2. 4-1　儲存裝置 • 儲存裝置(storage device) 的用途是存放資料、指令或程式，又稱為輔助儲存裝置、大量儲存裝置 或次級儲存裝置 • 線上儲存裝置V.S.離線儲存裝置 • 循序存取V.S.隨機存取 • 揮發性V.S.非揮發性

  3. 4-2　硬式磁碟機 硬碟的內部構造主要有碟片(platter)、主軸馬達(moter)、存取臂(access arm) 及讀寫頭(read/write head)

  4. 磁軌(track) • 磁區(sector) • 磁簇(cluster) • 磁柱(cylinder) 磁柱

  5. 磁簇 (cluster) ：使用者讀寫硬碟之單位

  6. 硬碟的規格 • 容量 • 轉速 (硬碟內部主軸馬達轉動的速度，以RPM為單位) • 磁碟快取 • 平均搜尋時間 (從硬碟找到資料位置所需要的平均時間，以ms為單位) • 資料傳輸速率 (將資料傳送給電腦的速率，以Mbps為單位)

  7. 硬碟的格式化

  8. 硬碟的控制介面 • ATA • SCSI • 磁碟重組 (將經常使用的程式或資料放在連續的空間，以提高磁碟的讀寫速度 ) • 磁碟掃描 (修復資料損毀、遺失、壞軌或交互連結等錯誤 )

  9. 磁碟重組

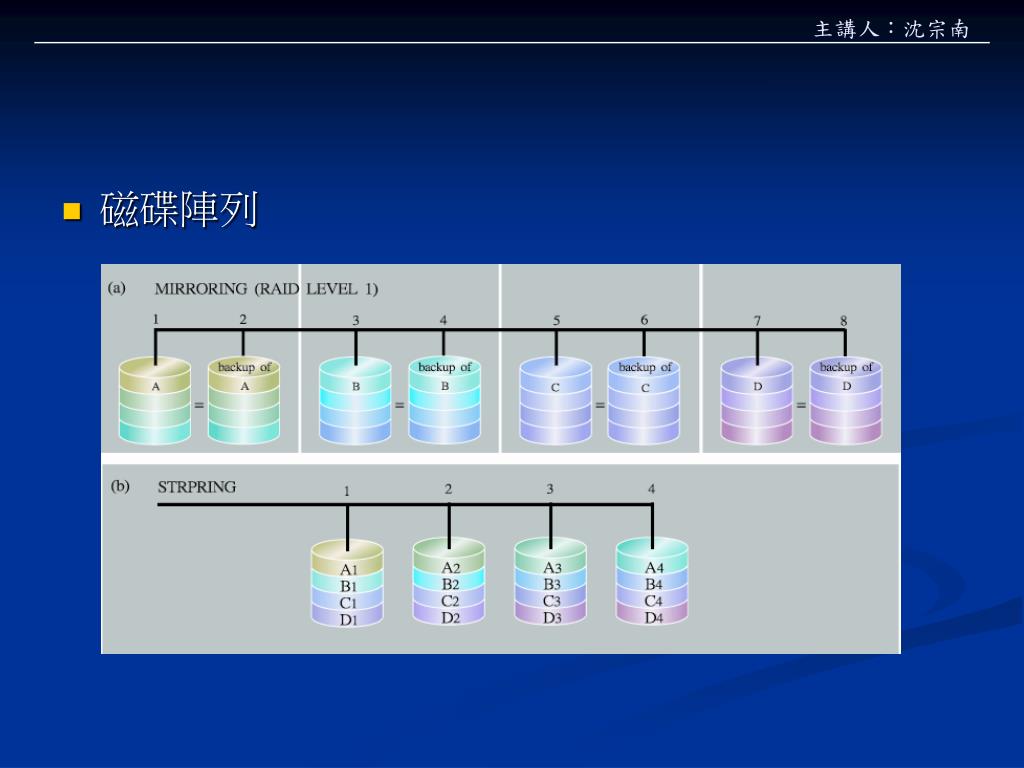

  10. 磁碟陣列

  11. 4-3　軟式磁碟機 軟碟包含軟碟片(diskette) 和軟碟機(floppy disk drive) 兩個部分，軟碟片的外殼為塑膠材質，裡面的儲存媒體是一個塗有磁性薄膜的圓形塑膠碟片，而軟碟機則是用來讀寫軟碟片的設備

  12. 4-4　高容量磁碟 諸如SONY HiFD、Imation SuperDisk、Iomega ZIP均屬於高容量磁碟

  13. 4-5　磁帶 • 磁帶(tape) 的原理是在一條寬度為1/4吋 (6.3mm) 或1/2吋 (12.7mm) 的塑膠帶表面塗上磁性物質來記錄資料 • 常見的磁帶類型有QIC , DDS, DLT, SDLT , AIT, Mammoth, VXA

  14. 4-6　光學儲存裝置 4-6-1　唯讀光碟CD-ROM 目前最普遍的光碟，只能讀取不能寫入，直徑約12公分、播放時間約74分鐘、容量約650MB

  15. 4-6-2　影音光碟VCD 專門用來儲存影像、聲音的數位媒體，採取MPEG-1壓縮技術儲存資料，可以儲存74分鐘的影音資料 • 4-6-3　電視光碟TVCD 針對電視使用所推出的光碟 • 4-6-4　相片光碟PhotoCD 由美國柯達公司所推出，主要用途是以數位格式儲存照片

  16. 4-6-5　磁光碟MO 結合磁碟與光碟技術的產品，包含MO磁光碟片和MO磁光碟機兩個部分 • 4-6-6CD-R/CD-RW CD-R是一種將資料寫入光碟片的技術，其特性與限制是CD-R光碟片的同一個位置只能寫入一次資料，而且資料無法刪除；CD-RW也是一種將資料寫入光碟片的技術，不同的是CD-RW光碟片能夠重複寫入多次資料，而且資料可以刪除

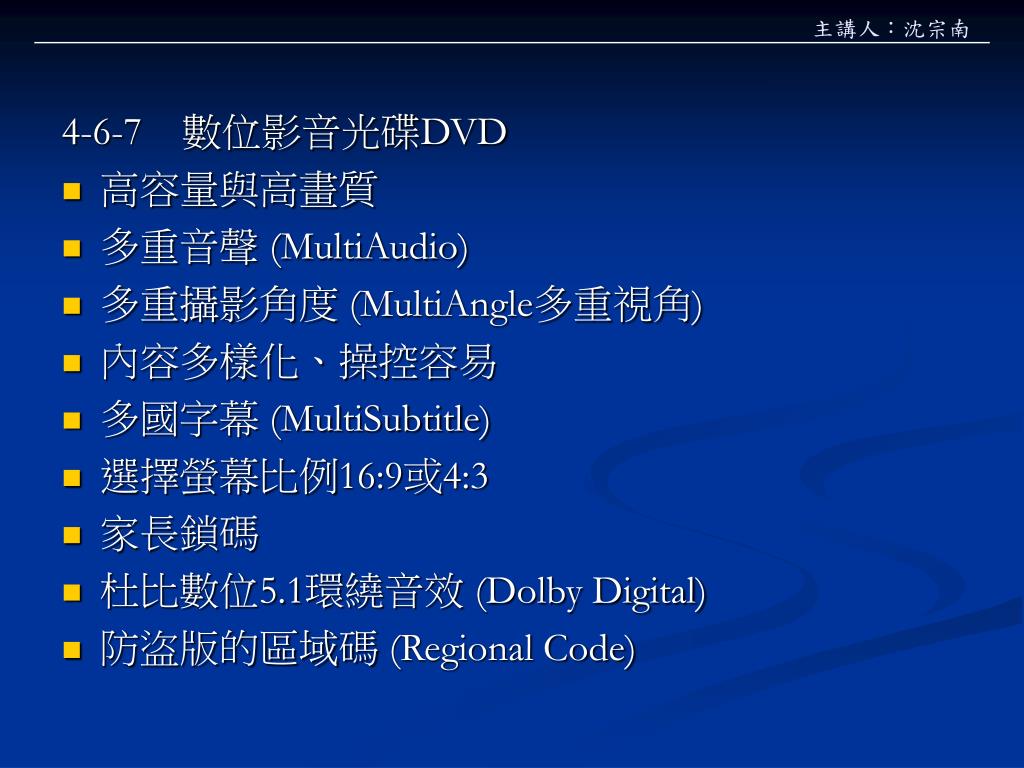

  17. 4-6-7　數位影音光碟DVD • 高容量與高畫質 • 多重音聲 (MultiAudio) • 多重攝影角度 (MultiAngle多重視角) • 內容多樣化、操控容易 • 多國字幕 (MultiSubtitle) • 選擇螢幕比例16:9或4:3 • 家長鎖碼 • 杜比數位5.1環繞音效 (Dolby Digital) • 防盜版的區域碼 (Regional Code)

  18. DVD的規格可以分成下列幾種： • DVD-ROM • MOVIE-DVD • AUDIO-DVD • DVD-R/DVD-RW • DVD+R/DVD+RW • DVD-RAM

  19. 4-7　企業儲存系統 企業儲存系統結合了數種儲存技術，包括： • 伺服器(server) • 磁碟陣列系統(RAID) • 儲存區域網路(SAN，storage area network) • 磁帶庫(tape library) • 光碟庫(optical disk library)

  20. 4-8　固定狀態儲存裝置 • PC Card (原名為PCMCIA Card，有Type I、Type II、Type III三種類型) • 快閃記憶體卡 (SmartMedia、CompactFlash、Memory Stick、xD…) • 智慧卡 (一種是僅有記憶功能的記憶卡，另一種則是有CPU運算與記憶功能的IC卡 )
