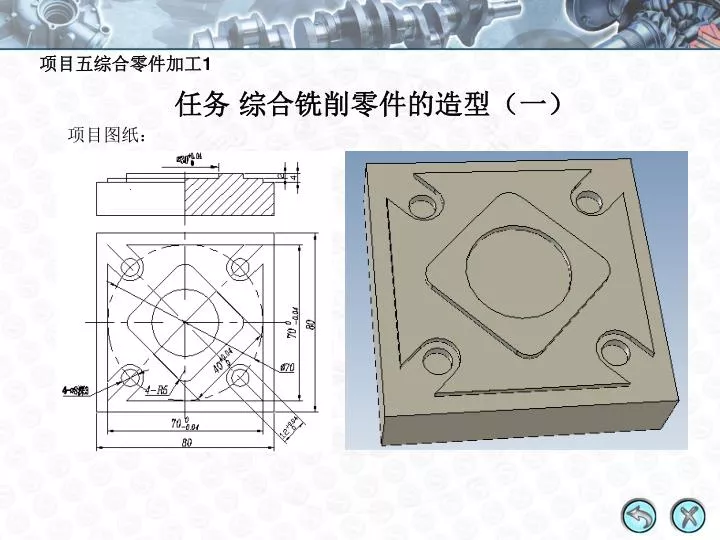

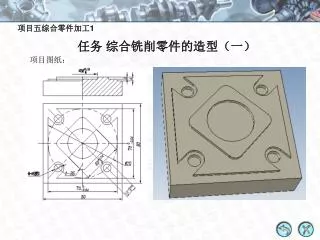

  1. 项目五综合零件加工1 任务 综合铣削零件的造型（一） 项目图纸：

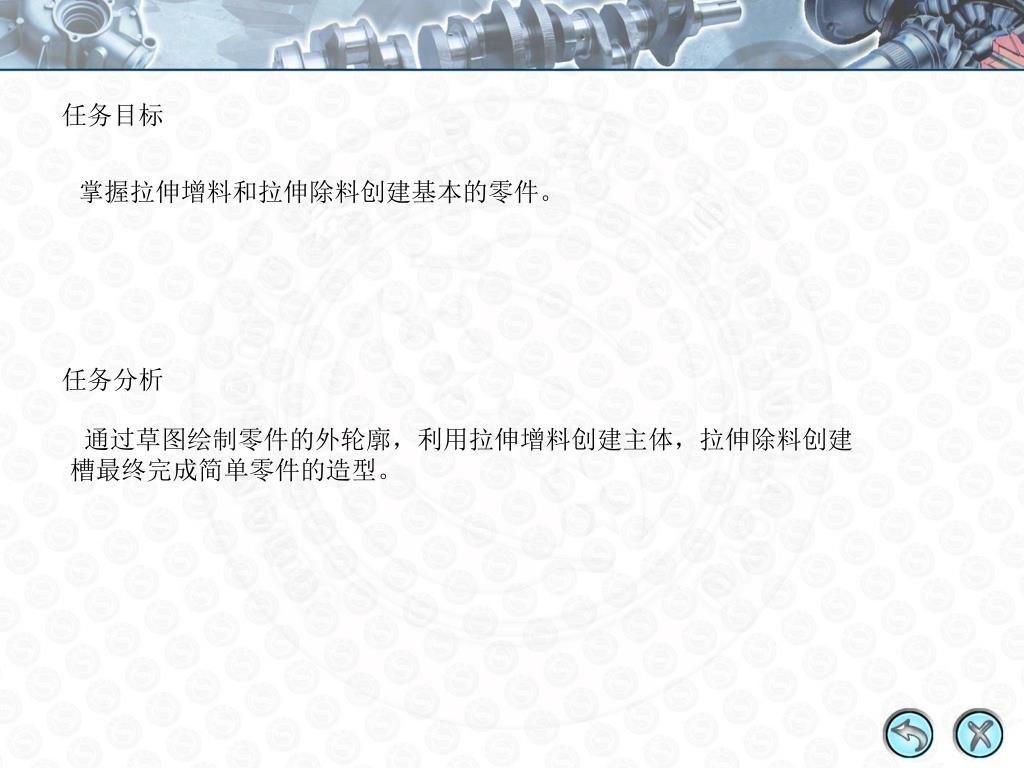

  2. 任务目标 掌握拉伸增料和拉伸除料创建基本的零件。 任务分析 通过草图绘制零件的外轮廓，利用拉伸增料创建主体，拉伸除料创建槽最终完成简单零件的造型。

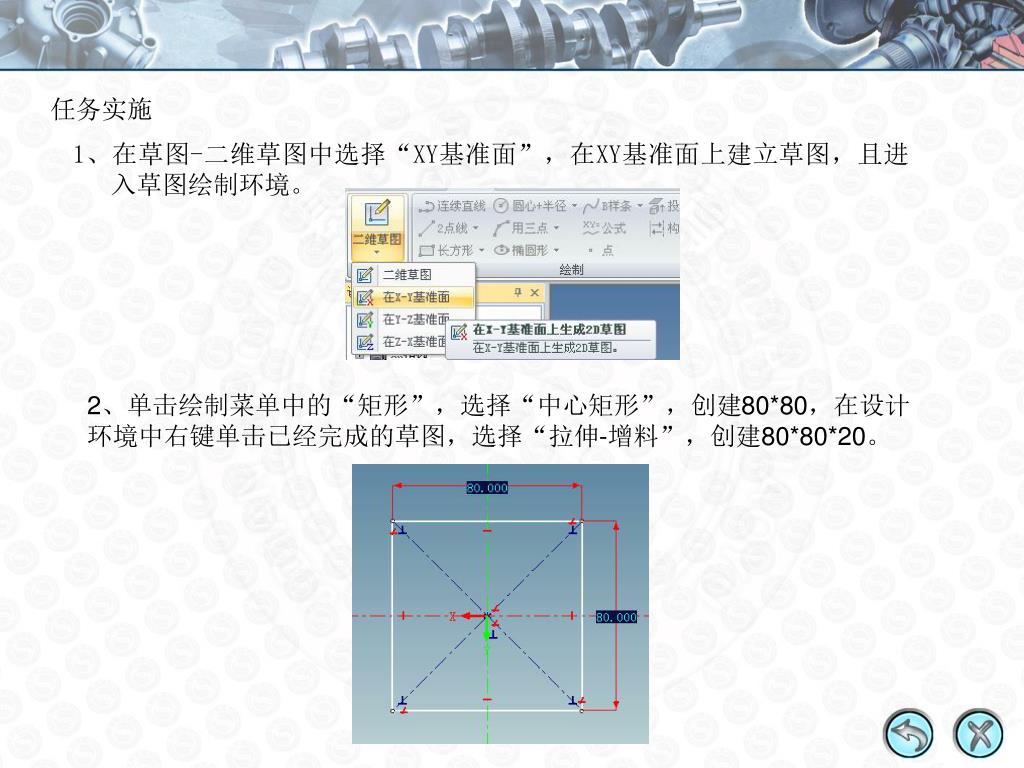

  3. 任务实施 2、单击绘制菜单中的“矩形”，选择“中心矩形”，创建80*80，在设计环境中右键单击已经完成的草图，选择“拉伸-增料”，创建80*80*20。

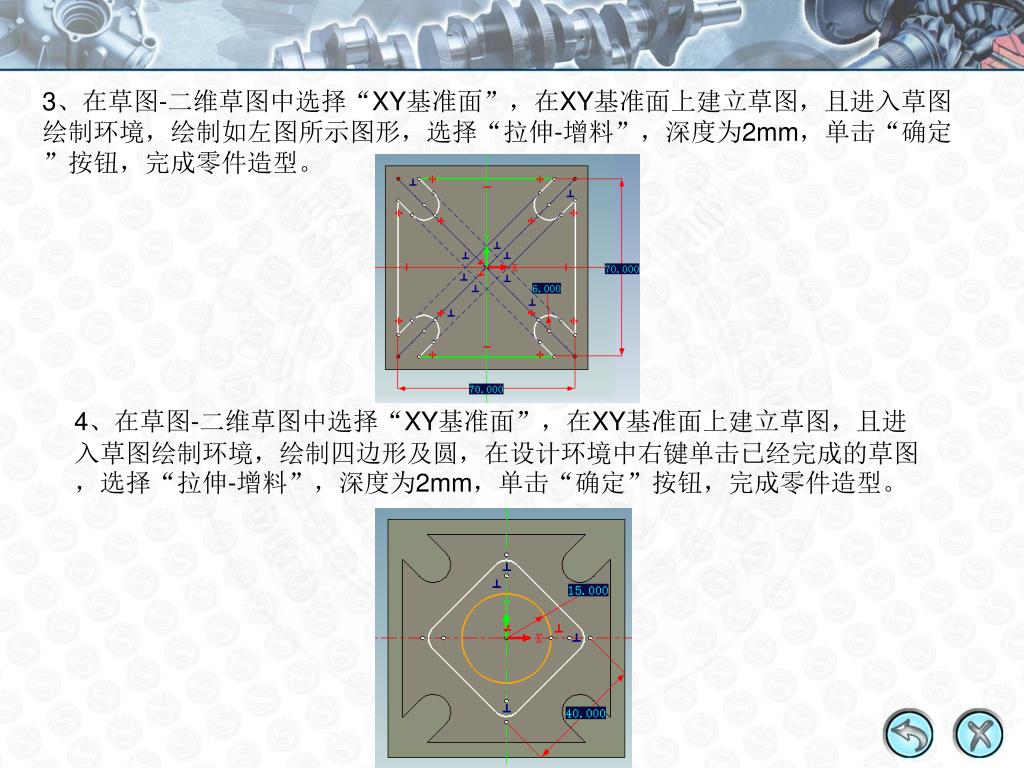

  4. 3、在草图-二维草图中选择“XY基准面”，在XY基准面上建立草图，且进入草图绘制环境，绘制如左图所示图形，选择“拉伸-增料”，深度为2mm，单击“确定”按钮，完成零件造型。3、在草图-二维草图中选择“XY基准面”，在XY基准面上建立草图，且进入草图绘制环境，绘制如左图所示图形，选择“拉伸-增料”，深度为2mm，单击“确定”按钮，完成零件造型。 4、在草图-二维草图中选择“XY基准面”，在XY基准面上建立草图，且进入草图绘制环境，绘制四边形及圆，在设计环境中右键单击已经完成的草图，选择“拉伸-增料”，深度为2mm，单击“确定”按钮，完成零件造型。

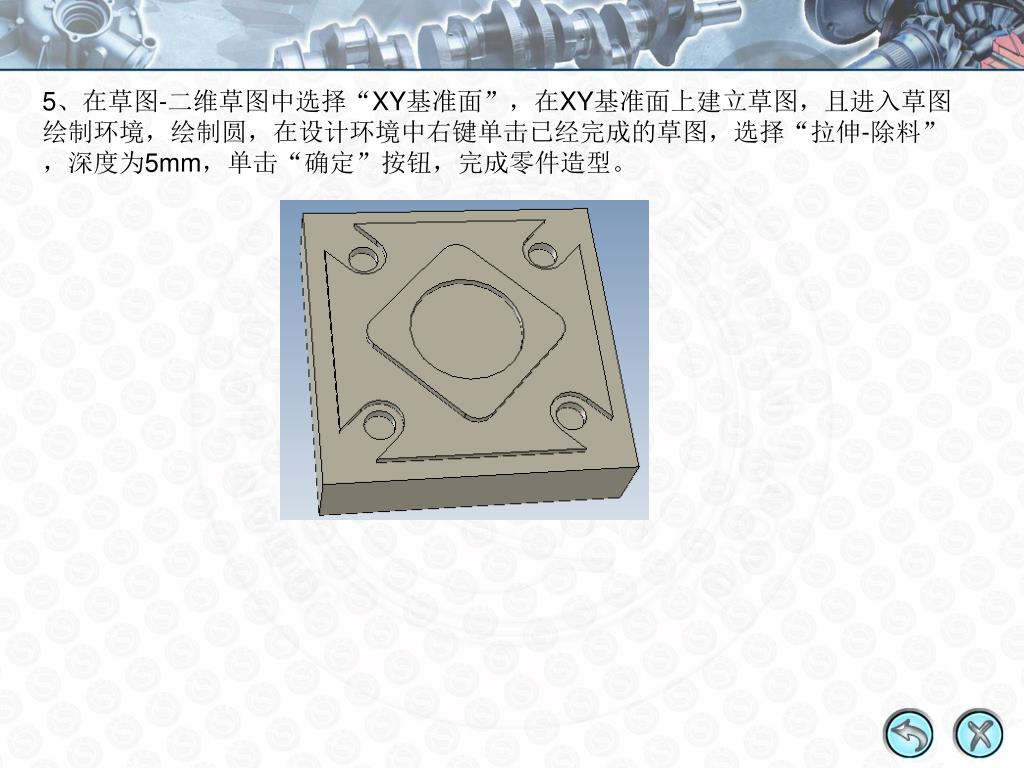

  5. 5、在草图-二维草图中选择“XY基准面”，在XY基准面上建立草图，且进入草图绘制环境，绘制圆，在设计环境中右键单击已经完成的草图，选择“拉伸-除料”，深度为5mm，单击“确定”按钮，完成零件造型。5、在草图-二维草图中选择“XY基准面”，在XY基准面上建立草图，且进入草图绘制环境，绘制圆，在设计环境中右键单击已经完成的草图，选择“拉伸-除料”，深度为5mm，单击“确定”按钮，完成零件造型。
