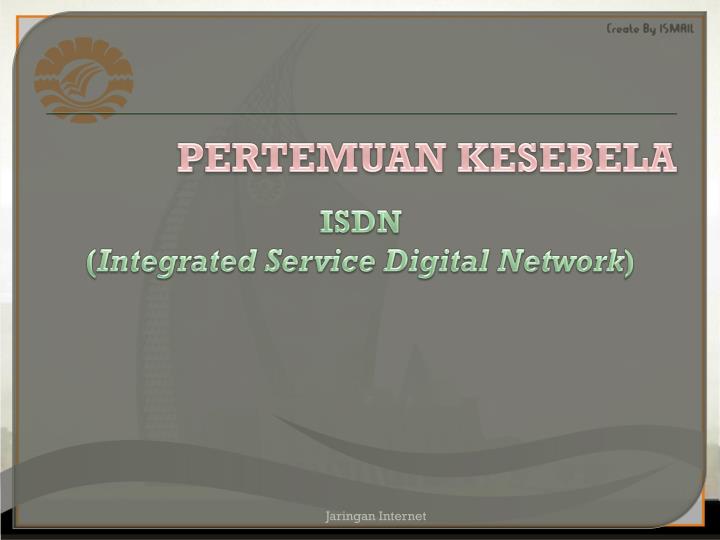

  1. PERTEMUAN KESEBELA ISDN (Integrated Service Digital Network) Jaringan Internet

  2. PENGERTIAN ISDN ISDN adalahsuatusistemtelekomunikasi yang mengintegrasikanlayananantara data, suara, dangambardalamsuatujaringan yang terpadu USER USER ISDN Jaringan Internet

  3. JadiISDN dapatdikatakandibentukolehtigakonsep fundamental, yaitu : terkoneksisecara digital untukseluruh transfer informasiantarjaringan. pertukaranchanelpensinyalanumumnyauntukmengawalidanmengakhirikomunikasidanmengontrolsumbernya. dapatmenyediakankapabilitaspelayananparapenggunapada interface jaringanpengguna. Jaringan Internet

  4. Prinsip & Tujuan ISDN ISDN memilikibeberapaprinsipdantujuan yang telahditetapkanoleh CCITT, yaitu 1. Mendukung penerapan suara dan non suara dengan menggunakan peralatan yang dibatasi standar tertentu 2. Mendukungpenerapan switch dan non switch 3. Bergantungpadahubungan 64 kbps 4. Jaringan yang pintar,arsitekturlapisan protocol dankonfigurasi yang bervariasi 5. Pengaturanseluruhserviskedalamsatujaringan yang mampumenyediakanseluruhservis yang diinginkanolehpelanggan 6. Memperbaikikualitasdanmengurangibiayapengoperasianjaringanpelayanan Jaringan Internet

  5. Evolusi ISDN Evolusipada ISDN jugatelahditetapkanoleh CCITT, sepertipadaprinsip ISDN, yaitudipengaruhioleh : Evolution from telephone IDN Perubahaninididasarkanpadaduateknologiyaitu digital switching dan digital transmission. Perubahandaribeberapadekade Beberapajaringan yang adasebelumnya Susunansementarajaringanpengguna Koneksiyang lebihcepat, di atas 64 Kbps. Jaringan Internet

  6. Struktur ISDN Bearer channel (B-channel) Kanal B adalahkanaldasar, dapatdigunakanuntukmembawa data digital, PCM-encoded digital voice, ataucampurantrfaikberkecepatanrendahdll. (64 Kbps) Tiga jenis koneksi dapat dilakukan pada kanal ini, yaitu : Circuit-switched Koneksi ini ekivalen dengan pelayanan switched digital yang tersedia saat ini. Packet-switched Pemakaiterhubungke packet switching node dan data dipertukarkandengan user lainnyamenggunakanX.25 . Semipermanent : Sistemkoneksiiniekivalendengan leased line. Jaringan Internet

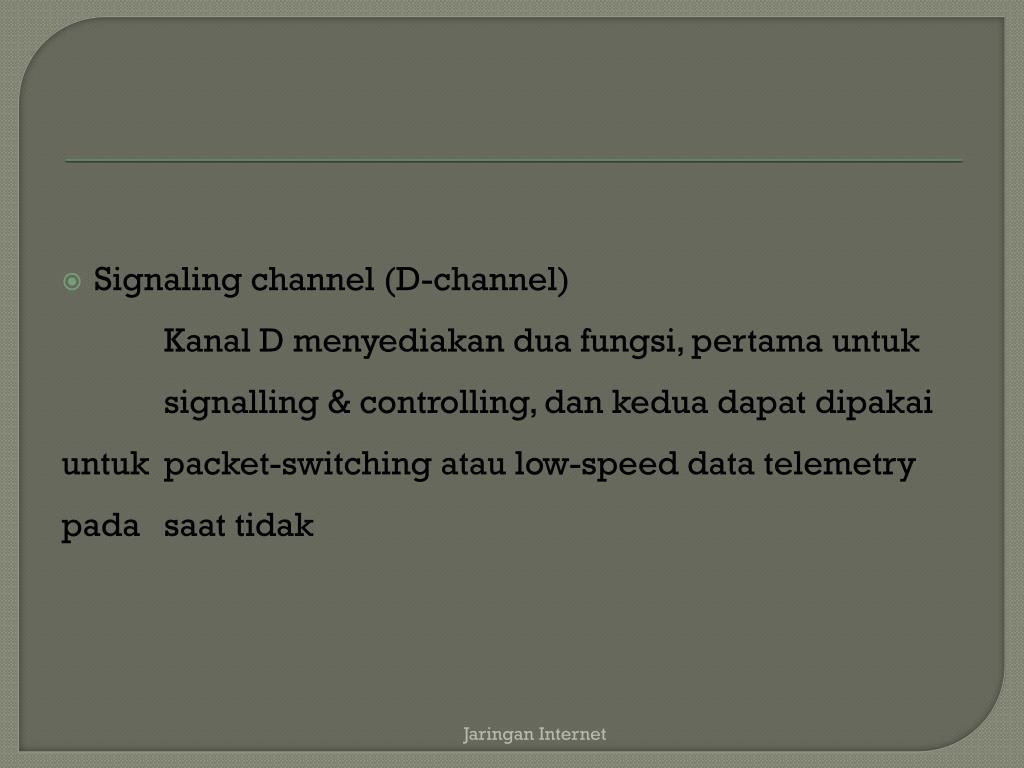

  7. Signaling channel (D-channel) KanalD menyediakanduafungsi, pertamauntuksignalling& controlling, dankeduadapatdipakaiuntuk packet-switching atau low-speed data telemetry padasaattidak Jaringan Internet

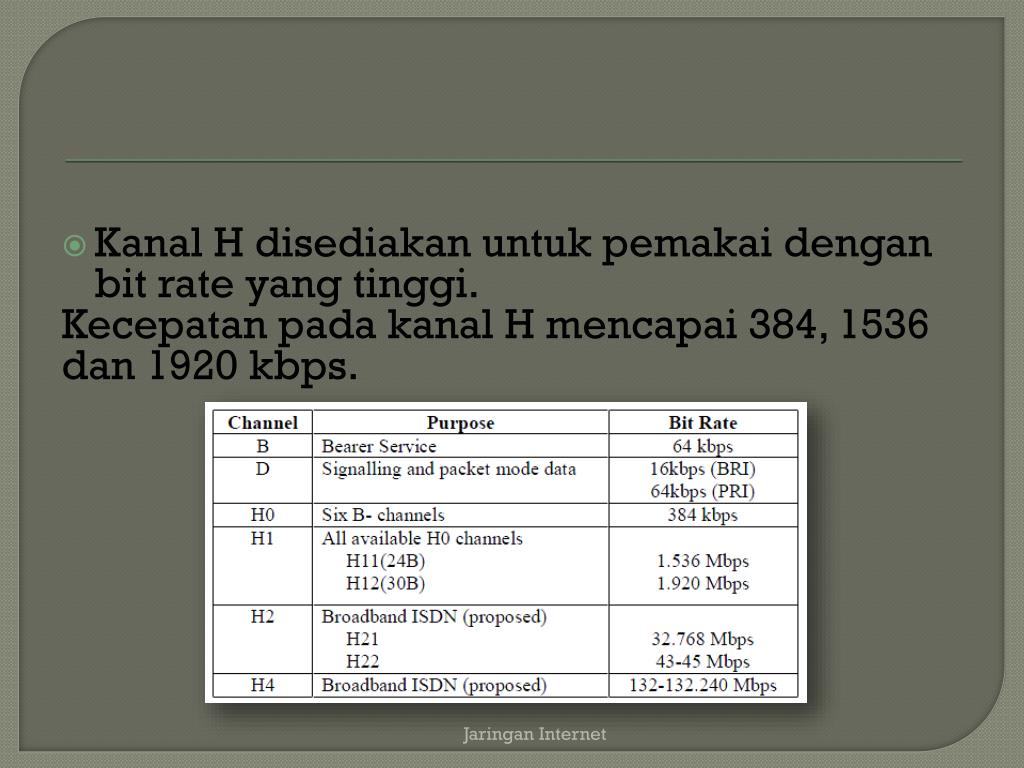

  8. Kanal H disediakanuntukpemakaidengan bit rate yang tinggi. Kecepatan pada kanal H mencapai 384, 1536 dan 1920 kbps. Jaringan Internet

  9. Arsitektur ISDN ISDN menyediakanjaringan/hubunganfisik yang barukepada user, yaitu digital sub- scriber loop (link dari end user kesentral), danmemodifikasisemuaperalatansentral . Perangkat common physical interface digunakanuntukhubungan DTE-DCE, telepon, terminal komputerdan lain-lain. Jaringan Internet

  10. Blok Diagram ISDN Jaringan Internet

  11. Komponen ISDN KomponenISDN terdiriatas : - Terminal Equipment (TE) - Terminal Adapter (TA) - Network Termination (NT) - Line Terminating Equipment (LTE) - Exchange Termination Equipment. Jaringan Internet

  12. ISDN Objectives Beberapasasarankuncidalampengembangan ISDN adalahsbb. : Standardization Transparency Separation of competitive functions Leased and switched services Cost related tariffs Smooth migration Multiplexed support Jaringan Internet

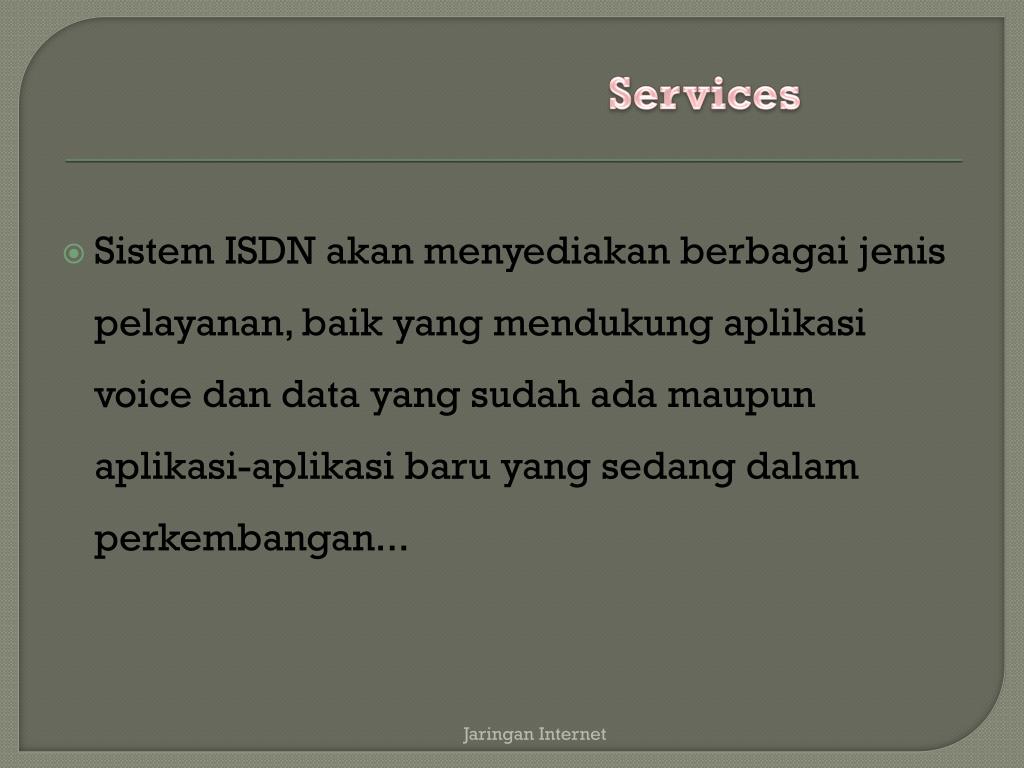

  13. Services SistemISDN akanmenyediakanberbagaijenispelayanan, baik yang mendukungaplikasi voice dan data yang sudahadamaupunaplikasi-aplikasibaru yang sedangdalamperkembangan... Jaringan Internet

  14. JenisPelayanan ISDN ISDN jugamenawarkanduajenispelayanan, yaitu : Basic Rate Inteface (BRI) Terdiriatasduakanal B 64 kbps dansatukanal D 16 kbps (2B+D) dengan total bit rate 192 kbps (termasuk bit-bit untuk framing dan synchronization). Jaringan Internet

  15. cont Primary Rate Interface (PRI) Primary Rate interface jugadigunakanuntukmendukungkanal H. Ada duajenis PRI : 1. Terdiriatas 23 kanal B 64 kbps dansatukanal D 64 kbps dengan total bit rate 1,544 Mbps (digunakan di Amerika Utara danJepang) 2. Terdiriatas 30 kanal B 64 kbps dansatukanal D 64 kbps dengan total bit rate 2,048 Mbps (digunakan di Eropa, Australia dll). Jaringan Internet

  16. Jaringan Internet
