  1. DIAGRAMA LÍMITE DE CONFORMADO ANÁLISIS DE DEFORMACIONES

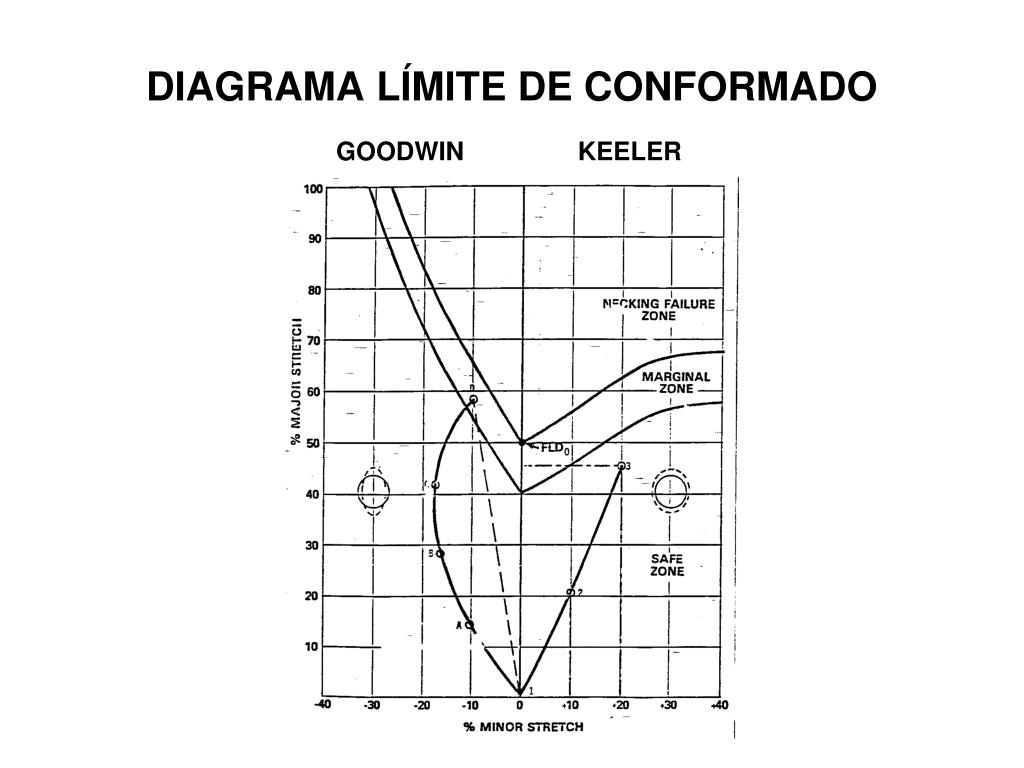

  2. DIAGRAMA LÍMITE DE CONFORMADO GOODWIN KEELER

  3. FILOSOFIA DE LA PUESTA A PUNTO DE ESTAMPAS 1.- Construir una estampa que conforme una pieza aceptable. 2.- Ajustar la estampa para producir la pieza al menor costo. 3.- Completar la puesta a punto en un tiempo razonable.

  4. PARA TRABAJAR BIEN SOBRE ESTOS OBJETIVOS: 1.- Usar buenos hábitos de desarrollo. 2.- Analizar el problema. Determinación del valor y la dirección de deformaciones principales. Análisis de las zonas críticas. Determinación de la cercanía a la rotura de la zona crítica. 3.- Resolver el problema.

  5. ANALISIS DE LAS DEFORMACIONES METODO DE GRILLADO

  6. MEDICION DE DEFORMACIONES Se requiere la medición de dos longitudes de referencia: l0 : Longitud de referencia inicial lf : Longitud de referencia luego de la deformación. l = lf – l0 %Estirado = %Deformación =(l / l0)x100

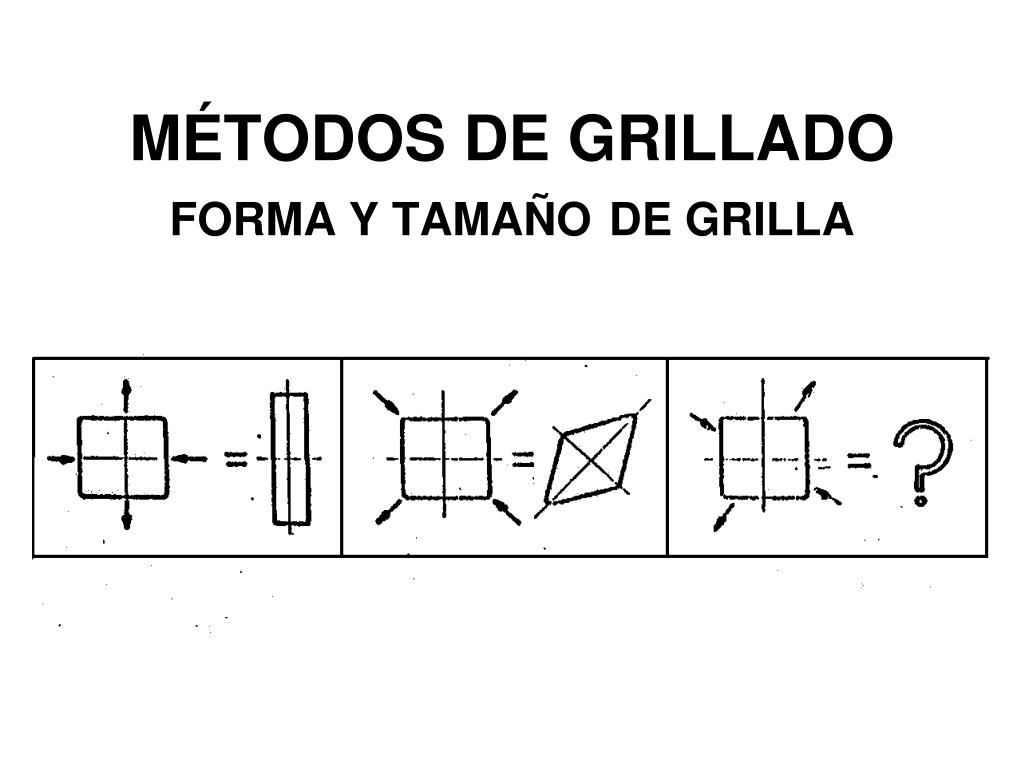

  7. MÉTODOS DE GRILLADOFORMA Y TAMAÑODE GRILLA

  8. GRILLA CIRCULAR

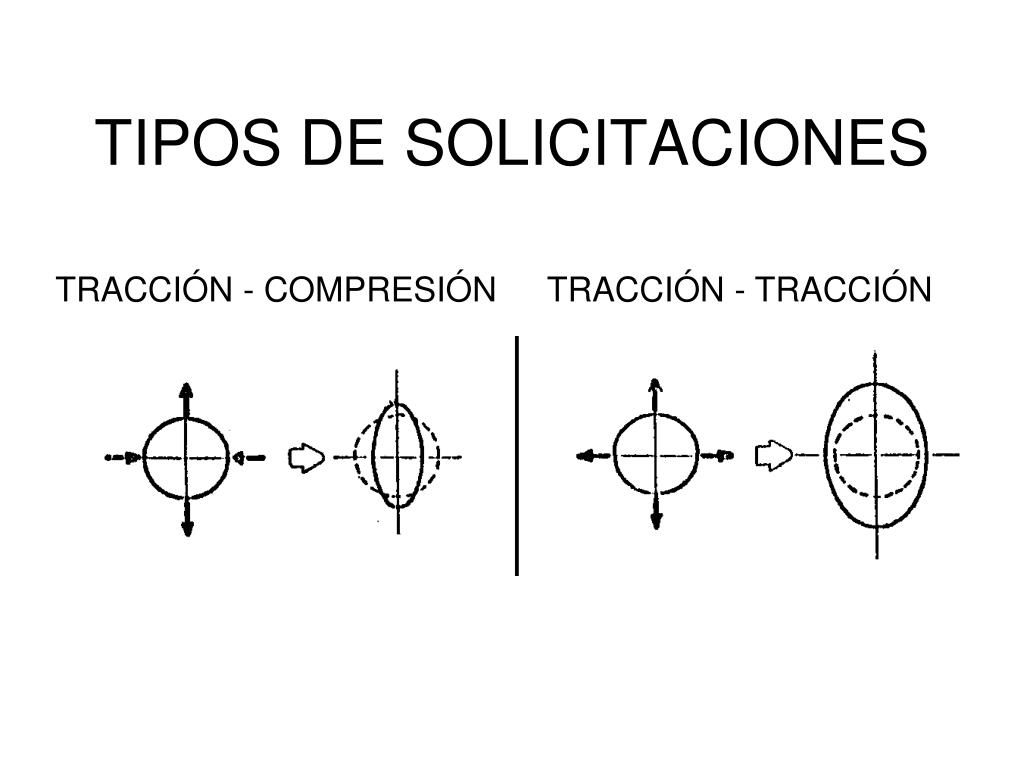

  9. TIPOS DE SOLICITACIONES

  10. g TIPOS DE DEFORMACIONESbCASO A: DEFORMACIÓN PLANA. La deformación menor es nula.CASO B: TRACCIÓN BALANCEADA. Ambas deformaciones son posi-tivas e iguales. En el caso de estado de tensión cilíndrica donde los ejes en el plano de igual tensión (o deformación) quedan indeterminados.s CASO A CASO B

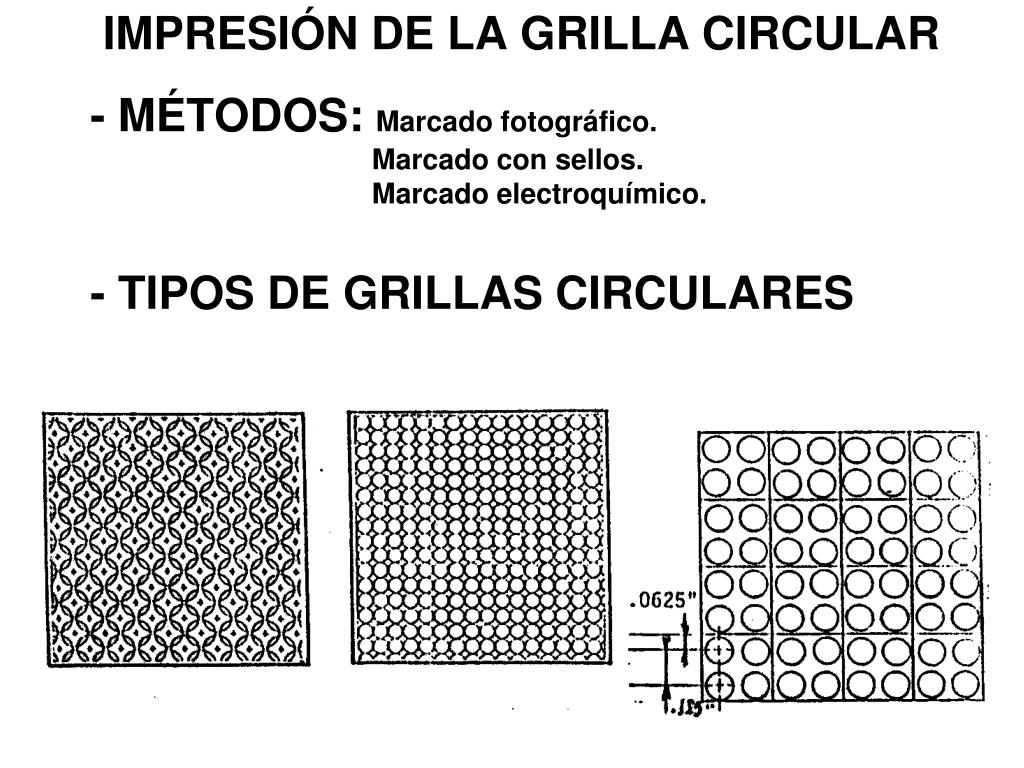

  11. IMPRESIÓN DE LA GRILLA CIRCULARh- MÉTODOS: Marcado fotográfico. Marcado con sellos. Marcado electroquímico.h - TIPOS DE GRILLAS CIRCULARESj

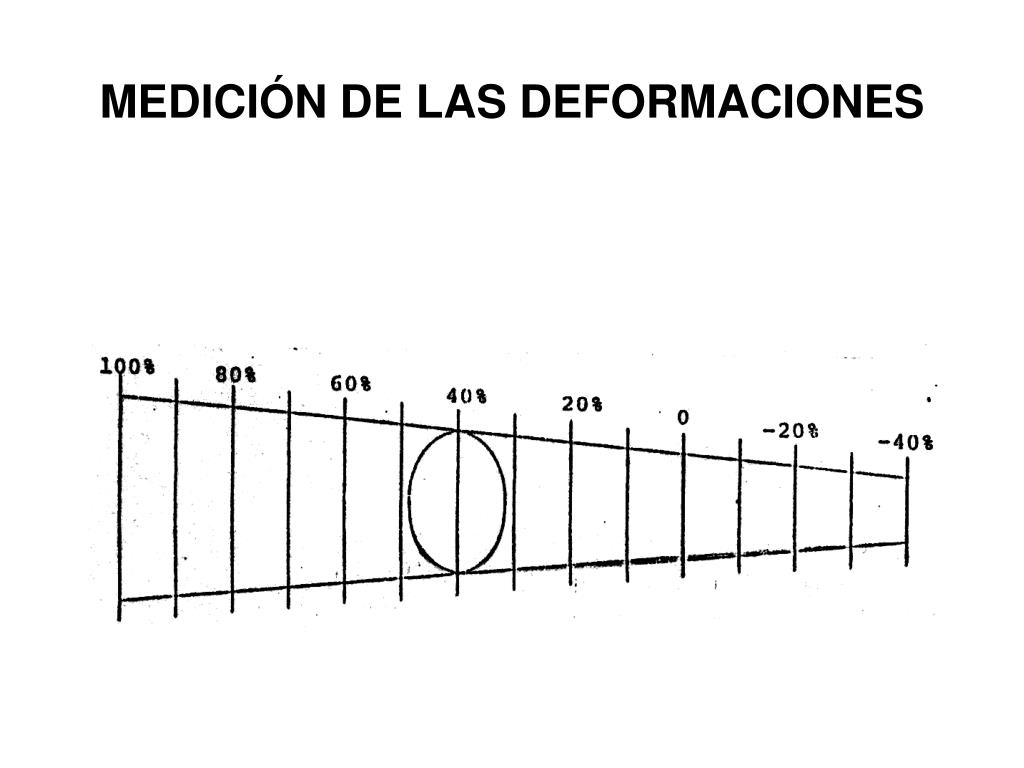

  12. MEDICIÓN DE LAS DEFORMACIONES

  13. DIAGRAMA LÍMITE DE CONFORMADOTRAYECTORIAS DE DEFORMACIÓN

  14. UTILIDAD DEL USO DEL DLC

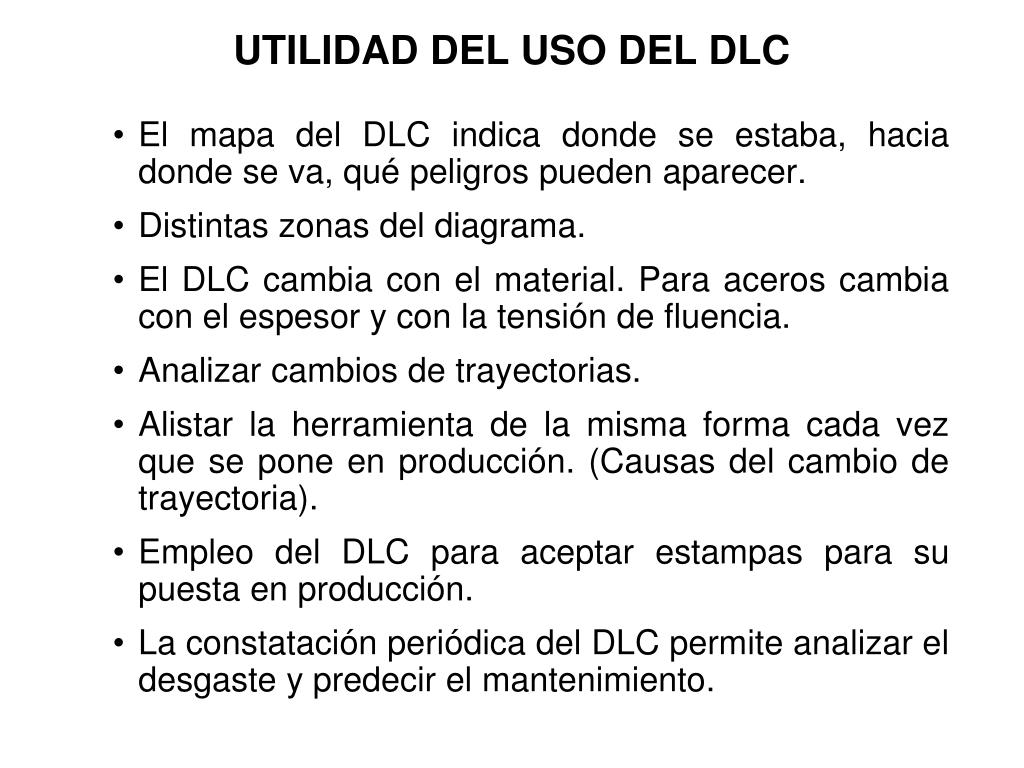

  15. UTILIDAD DEL USO DEL DLC • El mapa del DLC indica donde se estaba, hacia donde se va, qué peligros pueden aparecer. • Distintas zonas del diagrama. • El DLC cambia con el material. Para aceros cambia con el espesor y con la tensión de fluencia. • Analizar cambios de trayectorias. • Alistar la herramienta de la misma forma cada vez que se pone en producción. (Causas del cambio de trayectoria). • Empleo del DLC para aceptar estampas para su puesta en producción. • La constatación periódica del DLC permite analizar el desgaste y predecir el mantenimiento.

  16. INFLUENCIA DEL ESPESOR DE LA CHAPA EN EL DLC DE ACEROS DE BAJA RESISTENCIA

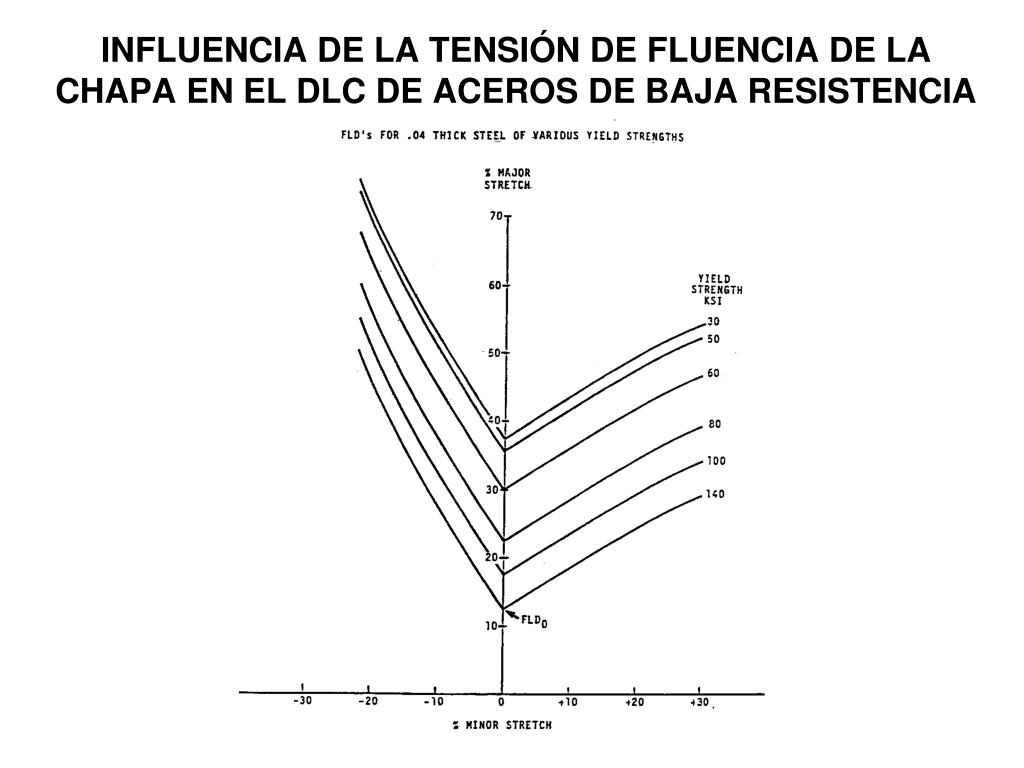

  17. INFLUENCIA DE LA TENSIÓN DE FLUENCIA DE LA CHAPA EN EL DLC DE ACEROS DE BAJA RESISTENCIA

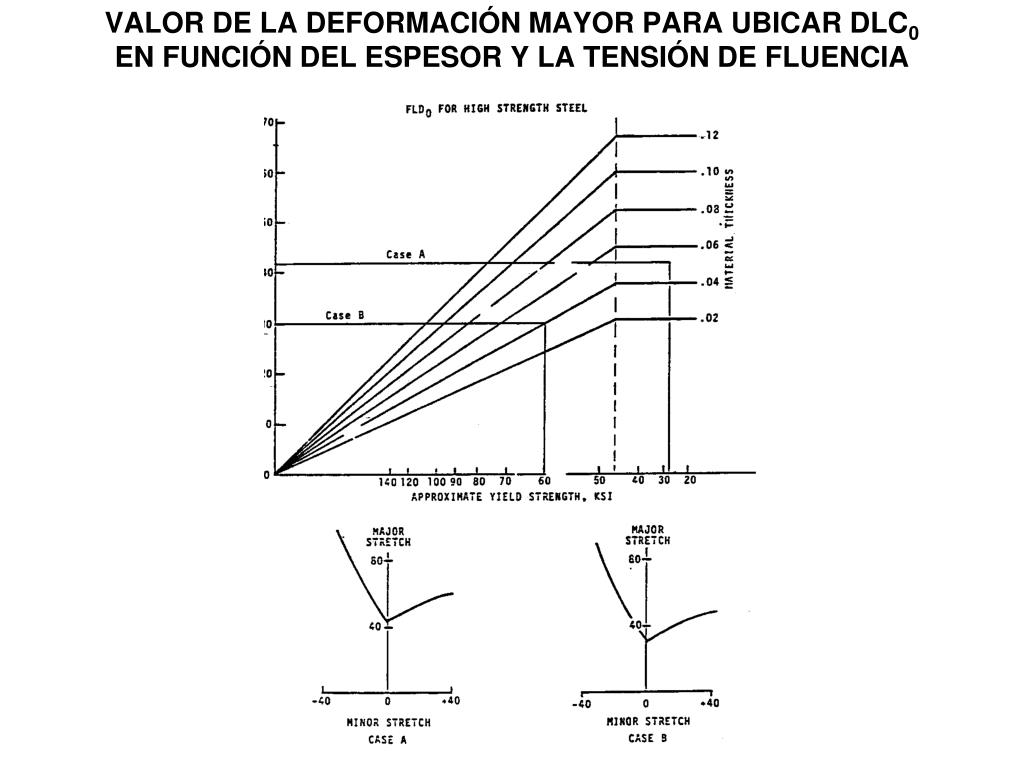

  18. VALOR DE LA DEFORMACIÓN MAYOR PARA UBICAR DLC0 EN FUNCIÓN DEL ESPESOR Y LA TENSIÓN DE FLUENCIA

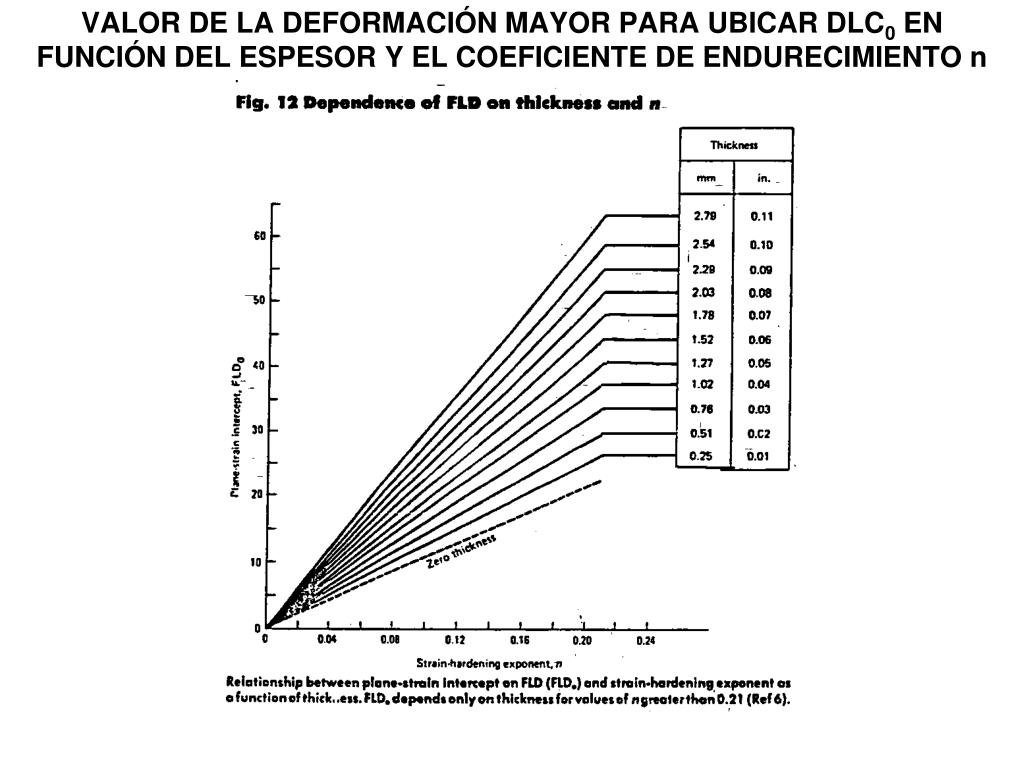

  19. VALOR DE LA DEFORMACIÓN MAYOR PARA UBICAR DLC0 EN FUNCIÓN DEL ESPESOR Y EL COEFICIENTE DE ENDURECIMIENTO n

  20. OBTENCIÓN DEL DLC CON ENSAYOS DE LABORATORIO

  21. OBTENCIÓN DEL DLC CON CONFORMADOS INDUSTRIALES

  22. ANÁLISIS DE LA ROTURA DE UNA TAPA DE PLANCHA

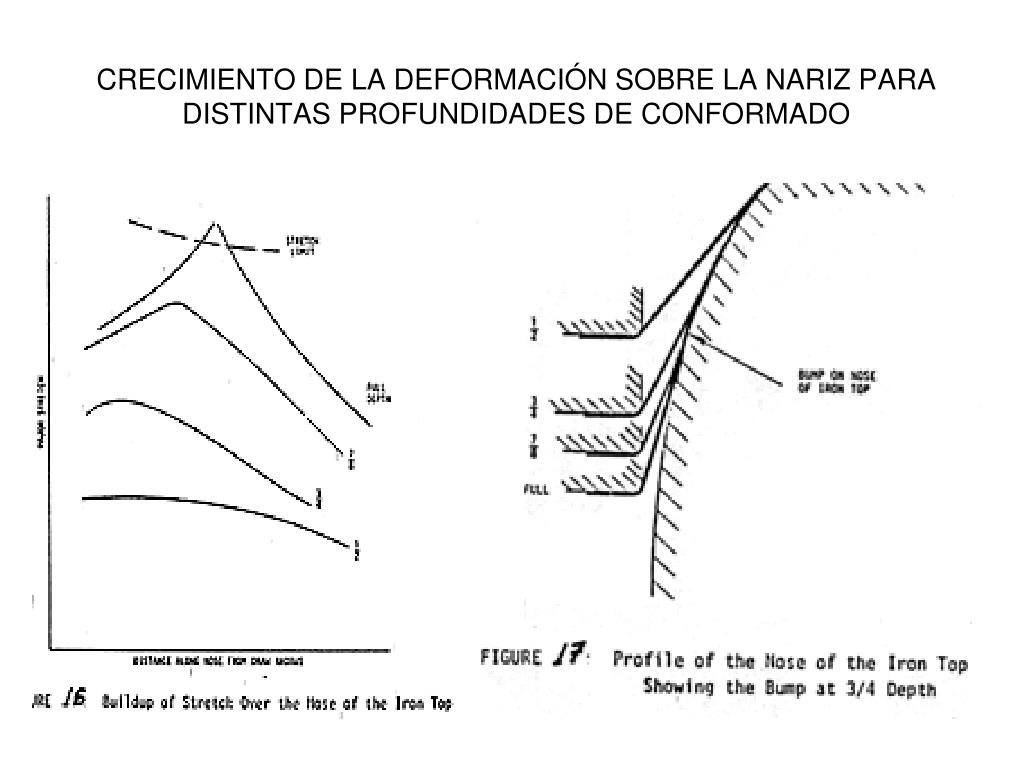

  23. CRECIMIENTO DE LA DEFORMACIÓN SOBRE LA NARIZ PARA DISTINTAS PROFUNDIDADES DE CONFORMADO

  24. REDUCCIÓN DEL ESTIRADO POR MODIFICACIÓNDEL RADIO DE LA MATRIZ

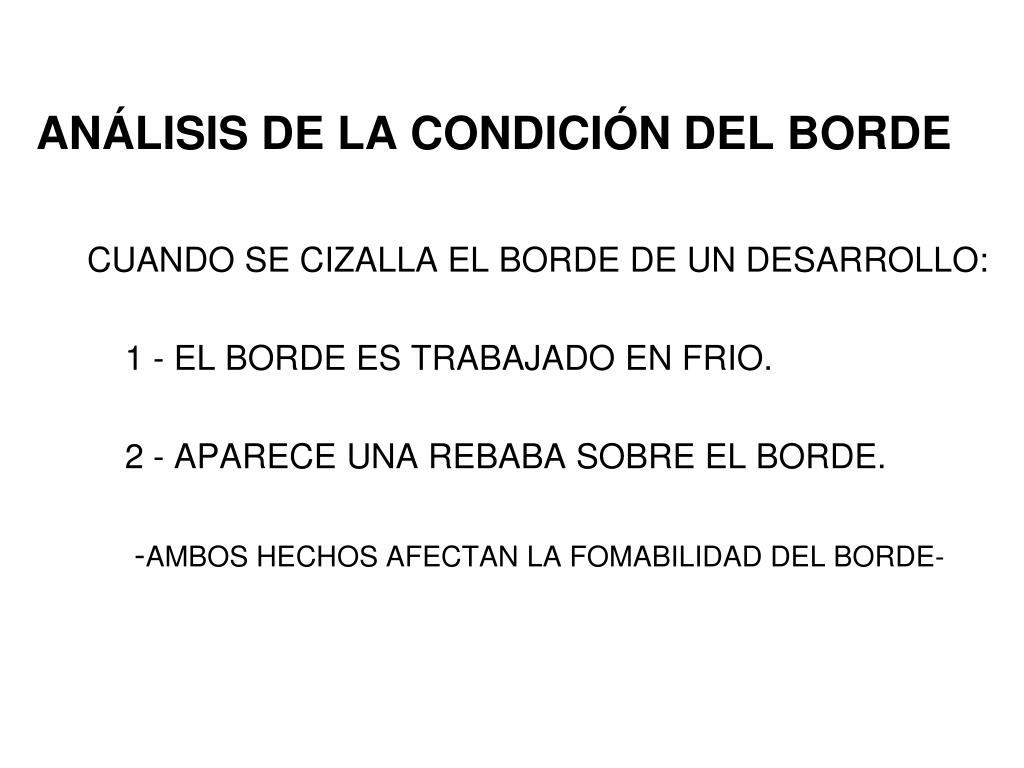

  25. ANÁLISIS DE LA CONDICIÓN DEL BORDE CUANDO SE CIZALLA EL BORDE DE UN DESARROLLO: 1 - EL BORDE ES TRABAJADO EN FRIO. 2 - APARECE UNA REBABA SOBRE EL BORDE. -AMBOS HECHOS AFECTAN LA FOMABILIDAD DEL BORDE-

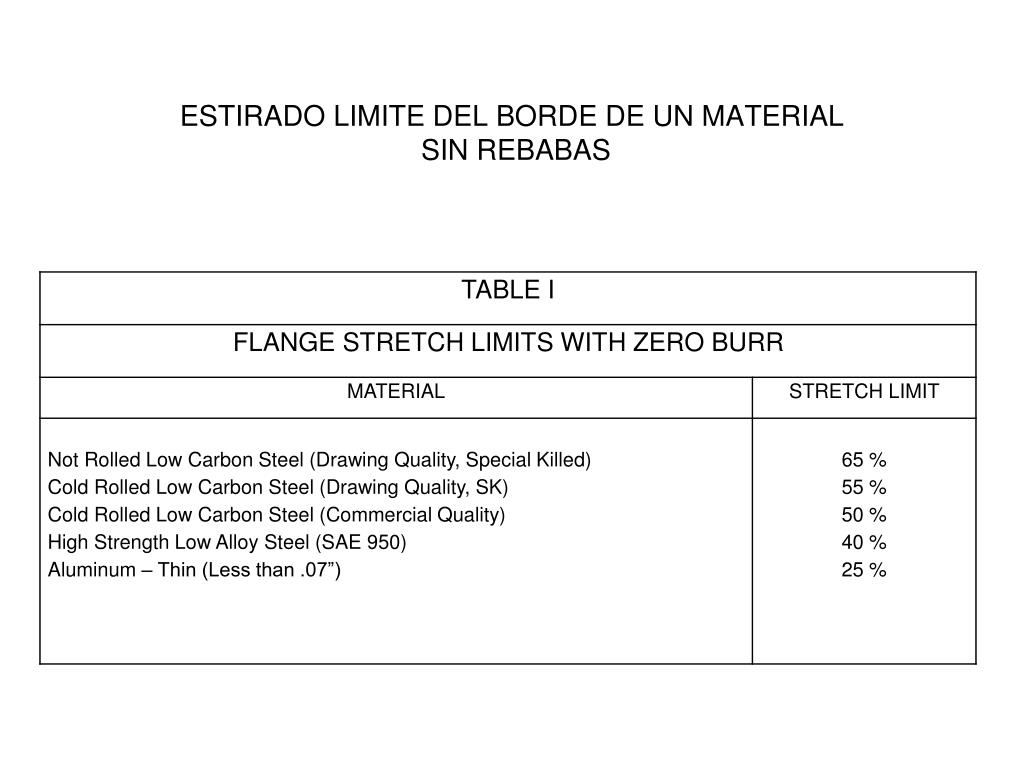

  26. ESTIRADO LIMITE DEL BORDE DE UN MATERIAL SIN REBABAS

  27. PORCENTAJE DE ESTIRADO LÍMITE REMANENTE EN FUNCIÓN DE LA RELACIÓN DE ALTURA DE REBABA AL ESPESOR DE LA CHAPA

  28. ESTIRADO DEL BORDE EN UNA OPERACIÓN DE PESTAÑADO

  29. ROTURA DE LA MENSULA SOPORTE DEL PEDAL DE FRENO

  30. EJEMPLO DE APLICACIÓN DEL ANÁLISIS DE LA CONDICIÓN DEL BORDE

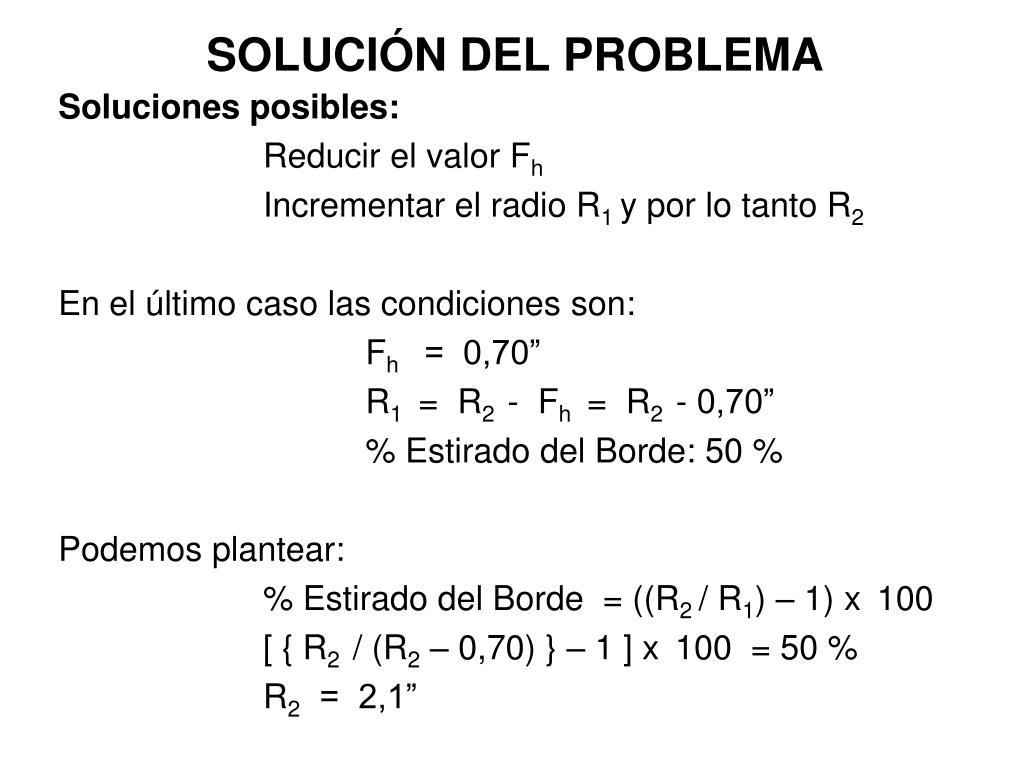

  31. SOLUCIÓN DEL PROBLEMA Soluciones posibles: Reducir el valor Fh Incrementar el radio R1 y por lo tanto R2 En el último caso las condiciones son: Fh = 0,70” R1 = R2 - Fh = R2 - 0,70” % Estirado del Borde: 50 % Podemos plantear: % Estirado del Borde = ((R2 / R1) – 1) x 100 [ { R2 / (R2 – 0,70) } – 1 ] x 100 = 50 % R2 = 2,1”
