  1. 第五章 数组和广义表 5.1 数组的类型定义 5.2 数组的顺序表示和实现 5.3 矩阵的压缩存储 5.4 广义表的类型定义 5.5广义表的存储结构

  2. 5.1 数组的类型定义 数组的定义 数组是由一组类型相同的数据元素构成的有序集合，每个数据元素称为一个数组元素（简称为元素），每个元素受n(n≥1)个线性关系的约束，每个元素在n个线性关系中的序号i1、i2、…、in称为该元素的下标，并称该数组为 n 维数组。 数组的特点 • 元素本身可以具有某种结构，属于同一数据类型； • 数组是一个具有固定格式和数量的数据集合。

  3. 数组示例 a11 a12 … a1n a21 a22 … a2n … … … … am1 am2 … amn A= 例如，元素a22受两个线性关系的约束，在行上有一个行前驱a21和一个行后继a23，在列上有一个列前驱a12和和一个列后继a32。

  4. A=(A1，A2，……，An) 其中： Ai=(a1i，a2i，……，ami) (1≤i≤n) 数组——线性表的推广 a11 a12 … a1n a21 a22 … a2n … … … … am1 am2 … amn A= 二维数组是数据元素为线性表的线性表。

  5. 在数组中插入（或）一个元素有意义吗？ x a11 a12 … a1n a21 a22 … a2n … … … … am1 am2 … amn a11 a12 … a1n a21 a22 … a2n … … … … am1 am2 … amn A= A= 数组的基本操作 将元素 x 插入 到数组中第1行第2列。 删除数组中 第1行第2列元素。

  6. 数组的基本操作 ⑴ 存取：给定一组下标，读出对应的数组元素； ⑵ 修改：给定一组下标，存储或修改与其相对应的数组元素。 存取和修改操作本质上只对应一种操作——寻址 数组应该采用何种方式存储？ 数组没有插入和删除操作，所以，不用预留空间，适合采用顺序存储。

  7. 数组的类型定义 ADT Array { 数据对象： D＝{aj1,j2, ...,,ji,jn| ji =0,...,bi -1, i=1,2,..,n } 数据关系： R＝{R1, R2, ..., Rn} Ri＝{<aj1,... ji,... jn , aj1, ...ji +1, ...jn > | 0  jk  bk -1, 1  k  n 且k  i, 0  ji bi -2, i=2,...,n } } ADT Array

  8. 基本操作： InitArray(&A, n, bound1, ..., boundn) DestroyArray(&A) Value(A, &e, index1, ..., indexn) Assign(&A, e, index1, ..., indexn)

  9. InitArray(&A, n, bound1, ..., boundn) 操作结果：若维数 n 和各维长度合法， 则构造相应的数组A，并 返回OK。 DestroyArray(&A)操作结果：销毁数组A。

  10. Value(A, &e, index1, ..., indexn) 初始条件：A是n维数组，e为元素变量， 随后是n 个下标值。 操作结果：若各下标不超界，则e赋值为 所指定的A 的元素值，并返 回OK。

  11. Assign(&A, e, index1, ..., indexn) 初始条件：A是n维数组，e为元素 变量，随后是n 个下标值。操作结果：若下标不超界，则将e的 值赋给所指定的A的元 素，并返OK。

  12. 二维数组的定义: 数据对象: D = {aij | 0≤i≤b1-1, 0 ≤j≤b2-1} 数据关系: R = { ROW, COL } ROW = {<ai,j,ai,j+1> | 0≤i≤b1-2, 0≤j≤b2-1} COL = {<ai,j,ai+1,j> | 0≤i≤b1-1, 0≤ j≤b2-2}

  13. 二维数组的定义:

  14. 类型特点: • （1）只有引用型操作，没有加工型操作； • （2） 数组是多维的结构，而存储空间是 • 一个一维的结构。 • 5.2 数组的顺序表示和实现 • 有两种顺序映象的方式: （1）以行序为主序 （2）以列序为主序

  15. a00 a01 ……. a0n-1 a10 a11 a00 a01 …… a0n-1 …….. a1n -1 a10 a11 …… a1n-1 ………. …………………. am-10 am-10 am-11 … am-1n-1 am-11 …….. am-1n-1 0 1 按行序为主序存放 n-1 n LOC(i,j) = LOC(0,0) + (n×i＋j)×L m*n-1

  16. a00 a10 ……. am-10 a00 a01……..a0n-1 a01 a10 a11 ……..a1n-1 a11 …….. …………………. am-11 am-10am-11… am-1n-1 ………. a0n-1 a1n-1 …….. am-1n-1 0 1 按列序为主序存放 m-1 m LOC(i,j) = LOC(0,0) + (m×j＋i)×L m*n-1

  17. 二维数组A中任一元素ai,j的存储位置 LOC(i,j) = LOC(0,0) + (n×i＋j)× L 二维数组A中任一元素ai,j的存储位置 LOC(i,j) = LOC(0,0) + (m×j＋i)× L 以“行序为主序”的存储映象: 称为基地址或基址 以“列序为主序”的存储映象:

  18. 推广到一般情况，可得到 n 维数组数据元素存储位置的映象关系 n LOC(j1, j2, ..., jn ) = LOC(0,0,...,0) + ∑ ci ji =1 i 其中 cn = L，ci-1 = bi ×ci , 1 < i  n。 称为 n 维数组的映象函数。数组元素 的存储位置是其下标的线性函数。

  19. 5.3 矩阵的压缩存储 5.3.1 特殊矩阵 5.3.2 稀疏矩阵

  20. 特殊矩阵和稀疏矩阵 特殊矩阵：矩阵中很多值相同的元素并且它们的分布有一定的规律。 稀疏矩阵：矩阵中有很多零元素。 压缩存储的基本思想是： ⑴ 为多个值相同的元素只分配一个存储空间； ⑵ 对零元素不分配存储空间。

  21. 以常规方法，即以二维数组表示 高阶的稀疏矩阵时产生的问题: (1) 零值元素占了很大空间; (2) 计算中进行了很多和零值的运算。

  22. 解决问题的原则: (1) 尽可能少存或不存零值元素； (2) 尽可能减少没有实际意义的运算； (3) 操作方便。 即： 能尽可能快地找到与下标值(i，j)对应的元素， 能尽可能快地找到同一行或同一列的非零值元。

  23. 特殊矩阵是指非零元素或零元素的分布有一定规律的矩阵。特殊矩阵是指非零元素或零元素的分布有一定规律的矩阵。 5.3.1 特殊矩阵 • 对称矩阵 元素满足条件 aij=aji 1=<i , j=<n 的n阶矩阵。

  24. a11 a12….… ….. a1n a21a22…….. ……. a2n …………………. an1an2…….. ann …... …... a11 a21 a22 a31 a32 an1 ann k=0 1 2 3 4 n(n-1)/2 n(n+1)/2-1 按行序为主序：

  25. a11 0 0…….. 0 a21 a220…….. 0 …………………. 0 an1 an2 an3…….. ann …... …... a11 a21 a22 a31 a32 an1 ann k=0 1 2 3 4 n(n-1)/2 n(n+1)/2-1 • 三角矩阵 按行序为主序： Loc( aij)=Loc(a11)+[ i*(i-1)/2 +(j-1)]*L

  26. a11a12 0 …………… . 0 a21 a22a230…………… 0 0a32 a33a340……… 0 …………………………… 00… an-1,n-2 an-1,n-1an-1,n 按行序为主序： 00… …an,n-1 ann …... a11 a12 a21 a22 a23 ann-1 ann …... k=0 1 2 3 4 n(n+1)/2-1 • 对角矩阵 Loc(aij)=Loc(a11)+2(i-1)+(j-1)

  27. 5.3.2 稀疏矩阵 假设 m 行 n 列的矩阵含 t 个非零元素，则称 为稀疏因子。 通常认为 0.05 的矩阵为稀疏矩阵。

  28. 稀疏矩阵的压缩存储方法: 一、三元组顺序表 二、行逻辑链接的顺序表 三、十字链表

  29. 一、三元组顺序表 #define MAXSIZE 12500 typedef struct { int i, j; //该非零元的行下标和列下标 ElemType e; // 该非零元的值 } Triple; // 三元组类型 typedef union { Triple data[MAXSIZE + 1]; int mu, nu, tu; } TSMatrix; // 稀疏矩阵类型

  30. i j e 0 1 2 3 4 5 6 7 8 678 1 2 12 1 3 9 3 1 -3 3 6 14 4 3 24 5 2 18 6 1 15 6 4 -7

  31. 如何求转置矩阵？ T

  32. 用常规的二维数组表示时的算法 for (col=1; col<=nu; ++col) for (row=1; row<=mu; ++row) T[col][row] = M[row][col]; 其时间复杂度为: O(mu×nu)

  33. ? i j e i j e 678 768 0 1 2 3 4 5 6 7 8 0 1 2 3 4 5 6 7 8 1 2 12 1 3 -3 1 3 9 1 6 15 3 1 -3 2 1 12 3 6 14 2 5 18 4 3 24 3 1 9 5 2 18 3 4 24 6 1 15 4 6 -7 6 4 -7 6 3 14 M.data T.data

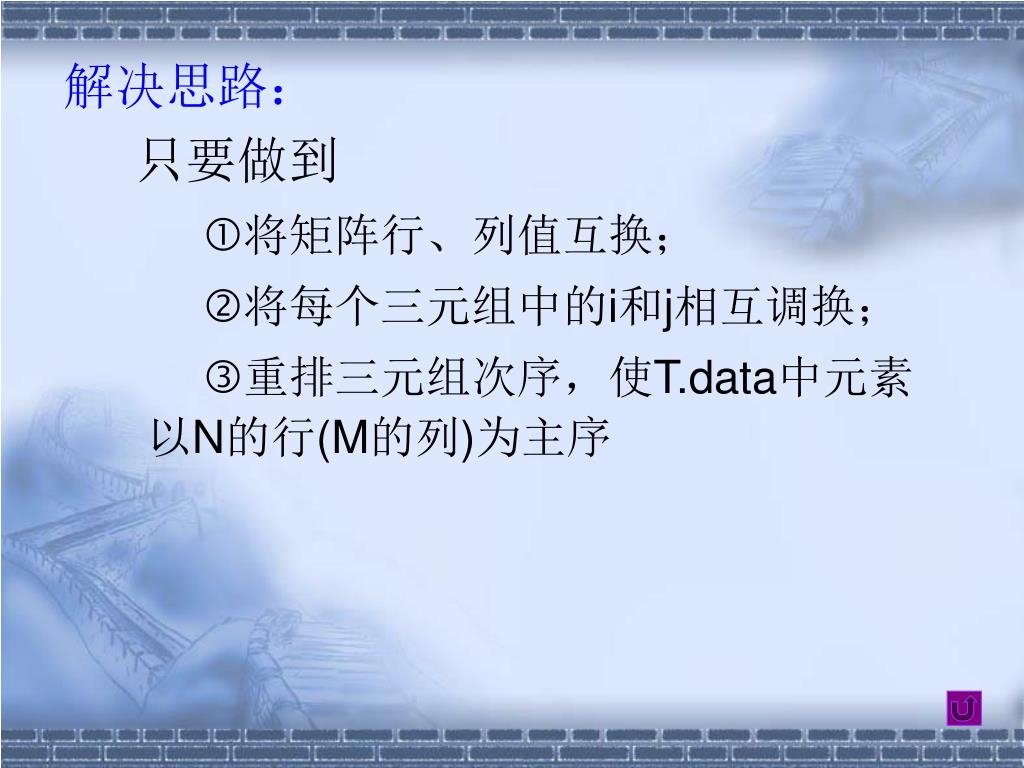

  34. 解决思路： 只要做到 将矩阵行、列值互换； 将每个三元组中的i和j相互调换； 重排三元组次序，使T.data中元素以N的行(M的列)为主序

  35. 方法一：按M的列序转置 按T.data中三元组次序依次在M.data中找到相应的三元组进行转置，即按照矩阵M的列序来进行置换。 为找到M中每一列所有非零元素，需对其三元组表M.data从第一行起扫描一遍。由于M.data中以M行序为主序，所以由此得到的恰是T.data中应有的顺序。

  36. p p p p p p p p q p q q q p p p p p p q p i j e i j e 6 78 768 0 1 2 3 4 5 6 7 8 0 1 2 3 4 5 6 7 8 1 2 12 1 3 -3 1 3 9 1 6 15 3 1 -3 2 1 12 3 6 14 2 5 18 4 3 24 3 1 9 5 2 18 3 4 24 6 1 15 4 6 -7 6 4 -7 6 3 14 M.data T.data col=1 col=2

  37. Status TransposeSMatix(TSMatrix M,TSMatrix &T){ //采用三元组表存储表示，求稀疏矩阵M的转置矩阵T。 T.mu=M.nu; T.nu=M.mu; T.tu=M.tu; If (T.tu) { q=1; for (col=1; col<=M.nu; ++col) for (p=1; p<=M.tu; ++p) If (M.data[p].j == col){ T.data[q].i = M.data[p].j; T.data[q].j = M.data[p].i; T.data[q].e = M.data[p].e; ++q; } } return OK; }//TransposeSMatrix T(n)=O(nu*tu)

  38. cpot[1]=1; cpot[col]=cpot[col-1]+num[col-1]; (2col M.nu) 方法二：快速转置 按M.data中三元组次序转置，转置结果放入T.data中恰当位置。 此法关键是要预先确定M中每一列第一个非零元在T.data中位置，为确定这些位置，转置前应先求得M的每一列中非零元个数。 实现：设两个数组 num[col]：表示矩阵M中第col列中非零元个数 cpot[col]：指示M中第col列第一个非零元在T.data中位置 显然有：

  39. i j e t t t t t t t t 0 1 2 3 4 5 6 7 8 678 1 2 12 1 3 9 3 1 -3 3 6 14 4 3 24 Col 1 2 3 4 5 6 7 5 2 18 Num[col] 6 1 15 6 4 -7 cpot[col] for (col=1; col<=M.nu; ++col) num[col] = 0; for (t=1; t<=M.tu; ++t) ++num[M.data[t].j]; cpot[1] = 1; for (col=2; col<=M.nu; ++col) cpot[col] = cpot[col-1] + num[col-1]; 1 1 1 1 2 2 2 0 0 1 1 3 5 7 8 8 9

  40. i j e i j e 0 1 2 3 4 5 6 7 8 0 1 2 3 4 5 6 7 8 p p p p p p p p 678 1 2 12 1 3 9 3 1 -3 col 7 3 5 6 4 1 2 3 6 14 M.data T.data num[col] 0 1 0 1 2 2 2 4 3 24 9 cpot[col] 8 5 1 3 7 8 5 2 18 6 1 15 6 4 -7 2 4 6 9 3 5 7 768 1 3 -3 1 6 15 2 1 12 2 5 18 3 1 9 3 4 24 4 6 -7 6 3 14

  41. Status FastTransposeSMatrix(TSMatrix M, TSMatrix &T) { T.mu = M.nu; T.nu = M.mu; T.tu = M.tu; if (T.tu) { for (col=1; col<=M.nu; ++col) num[col] = 0; for (t=1; t<=M.tu; ++t) ++num[M.data[t].j]; cpot[1] = 1; for (col=2; col<=M.nu; ++col) cpot[col] = cpot[col-1] + num[col-1]; for (p=1; p<=M.tu; ++p) { // 转置矩阵元素 col = M.data[p].j; q = cpot[col]; T.data[q].i =M.data[p].j; T.data[q].j =M.data[p].i; T.data[q].e =M.data[p].e; ++cpot[col]; } // for } // if return OK; } // FastTransposeSMatrix T(n)=O(nu+tu) T(n)=O(mu*nu)

  42. 三元组顺序表又称有序的双下标法，它的特点是，非零元在表中按行序有序存储，因此便于进行依行顺序处理的矩阵运算。然而，若需随机存取某一行中的非零元，则需从头开始进行查找。三元组顺序表又称有序的双下标法，它的特点是，非零元在表中按行序有序存储，因此便于进行依行顺序处理的矩阵运算。然而，若需随机存取某一行中的非零元，则需从头开始进行查找。

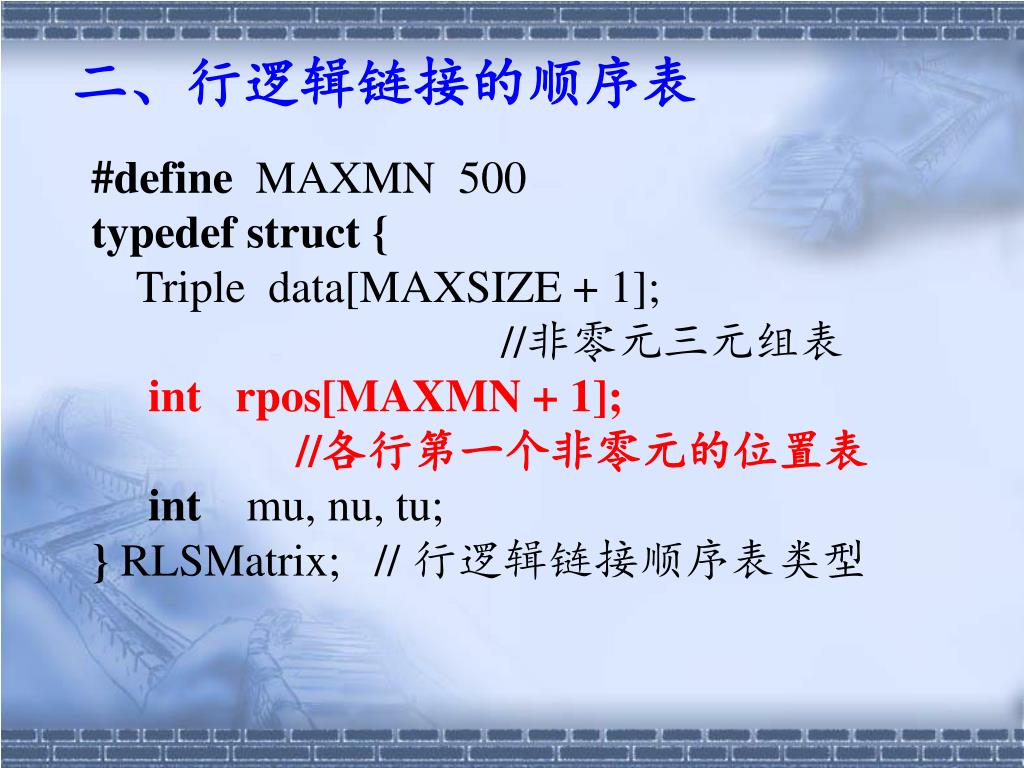

  43. 二、行逻辑链接的顺序表 #define MAXMN 500 typedef struct { Triple data[MAXSIZE + 1]; //非零元三元组表 int rpos[MAXMN + 1]; //各行第一个非零元的位置表 int mu, nu, tu; } RLSMatrix; // 行逻辑链接顺序表类型

  44. i j e 0 1 2 3 4 5 6 7 8 678 1 2 12 1 3 9 3 1 -3 3 6 14 4 3 24 5 2 18 6 1 15 6 4 -7 row 2 3 1 4 6 5 rpos[row] 3 3 5 6 1 7

  45. M= N= Q= Q = M  N

  46. 矩阵乘法的精典算法: for (i=1; i<=m1; ++i) for (j=1; j<=n2; ++j) { Q[i][j] = 0; for (k=1; k<=n1; ++k) Q[i][j] += M[i][k] * N[k][j]; } 其时间复杂度为: O(m1×n2×n1)

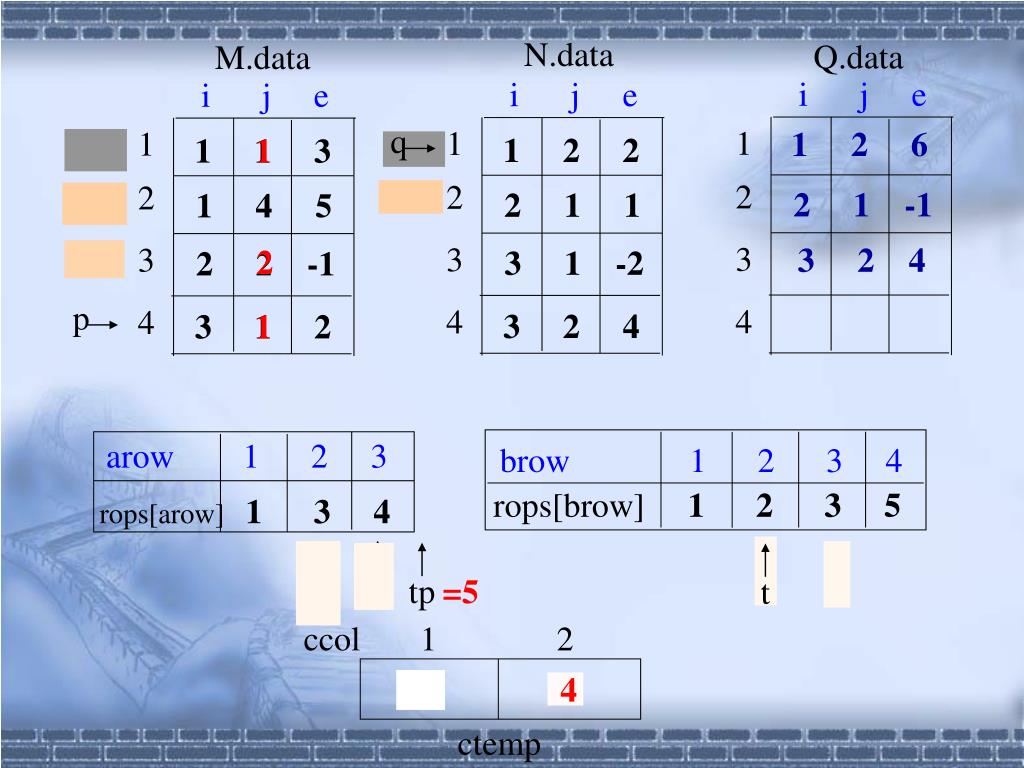

  47. N.data i j e i j e i j e Q.data M.data 1 2 3 4 1 2 3 4 1 2 3 4 1 1 3 1 2 2 2 1 1 1 4 5 3 1 -2 2 2 -1 3 2 4 3 1 2 ccol 1 2 arow 1 2 3 rops[arow] 1 3 4 p p q q q p p ctemp =5 brow 1 2 3 4 rops[brow] 1 2 3 5 tp t t t tp tp 1 2 6 1 2 1 -1 3 2 4 2 1 -1 4 6

  48. 两个稀疏矩阵相乘（QMN） 的过程可大致描述如下： Q初始化； if Q是非零矩阵 { // 逐行求积 for (arow=1; arow<=M.mu; ++arow) { // 处理M的每一行 ctemp[] = 0; // 累加器清零 计算Q中第arow行的积并存入ctemp[] 中； 将ctemp[] 中非零元压缩存储到Q.data； } // for arow } // if

  49. Status MultSMatrix (RLSMatrix M, RLSMatrix N, RLSMatrix &Q) { if (M.nu != N.mu) return ERROR; Q.mu = M.mu; Q.nu = N.nu; Q.tu = 0; if (M.tu*N.tu != 0) { // Q是非零矩阵 for (arow=1; arow<=M.mu; ++arow) { // 处理M的每一行 } // for arow } // if return OK; } // MultSMatrix
