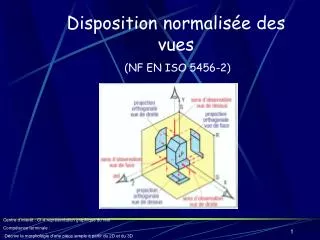

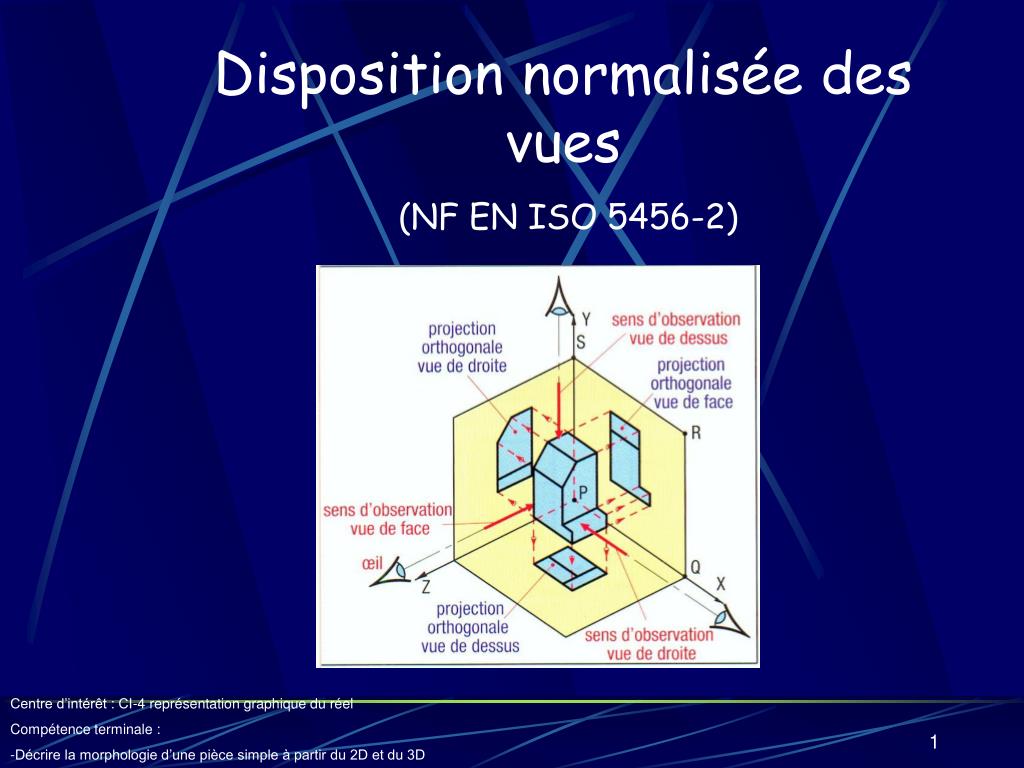

  1. diapo1 Disposition normalisée des vues (NF EN ISO 5456-2) • Centre d’intérêt : CI-4 représentation graphique du réel • Compétence terminale : • Décrire la morphologie d’une pièce simple à partir du 2D et du 3D

  2. Diapo1’ Choix arbitraire de la vue de face (Vue la plus représentative d’un objet) Exemple 1 : dessin d’une main

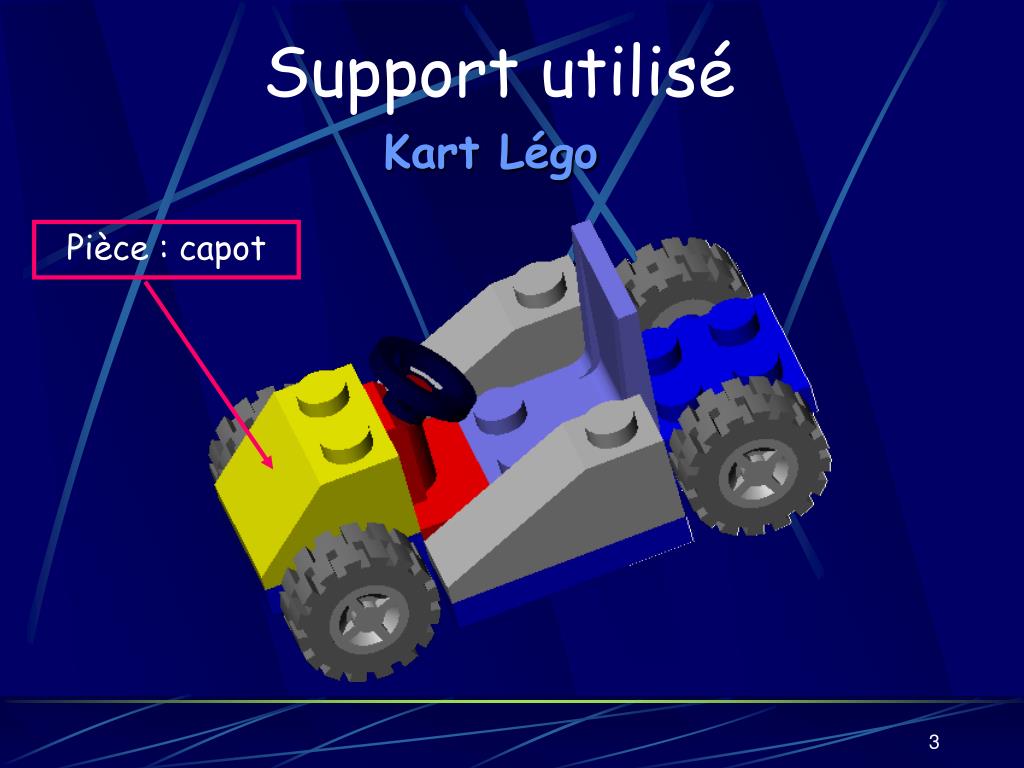

  3. Kart Support utilisé Kart Légo Pièce : capot

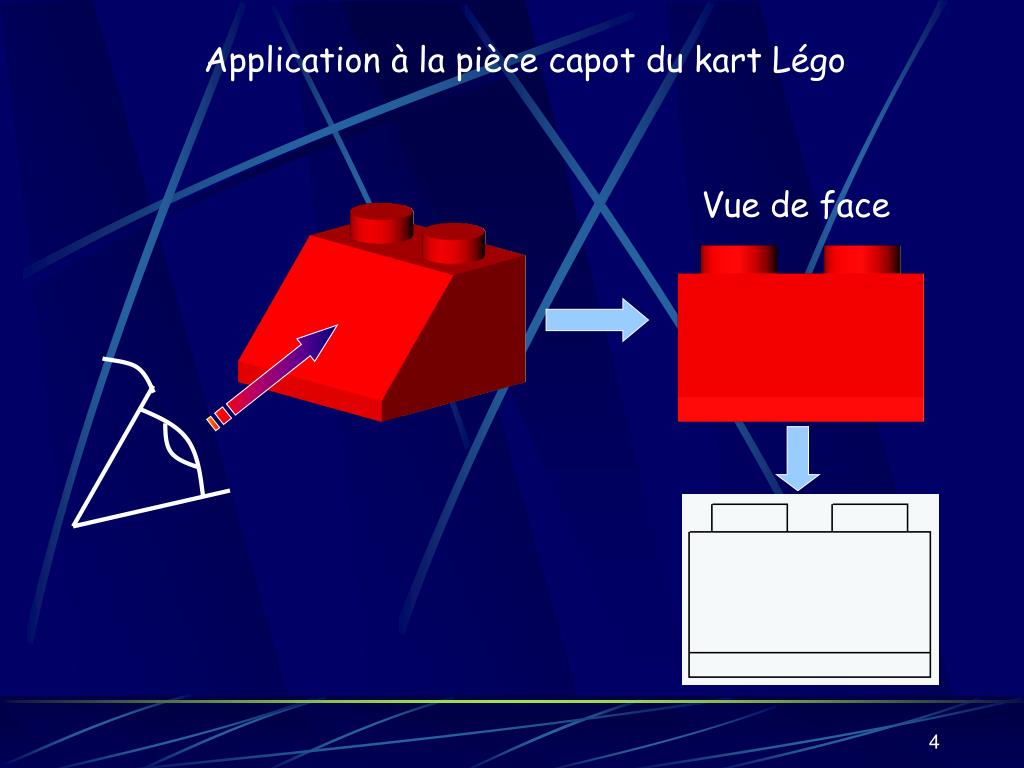

  4. diapo2 Application à la pièce capot du kart Légo Vue de face

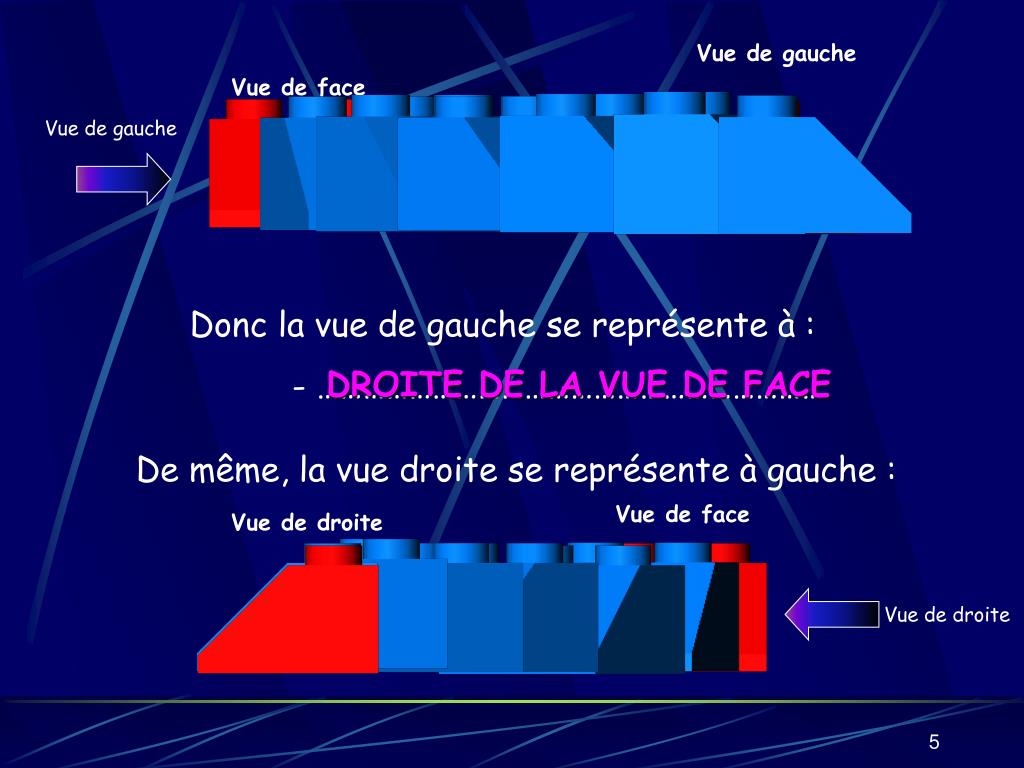

  5. diapo3 Vue de gauche Vue de face Vue de gauche Donc la vue de gauche se représente à : - ………………………………………………………… DROITE DE LA VUE DE FACE De même, la vue droite se représente à gauche : Vue de face Vue de droite Vue de droite

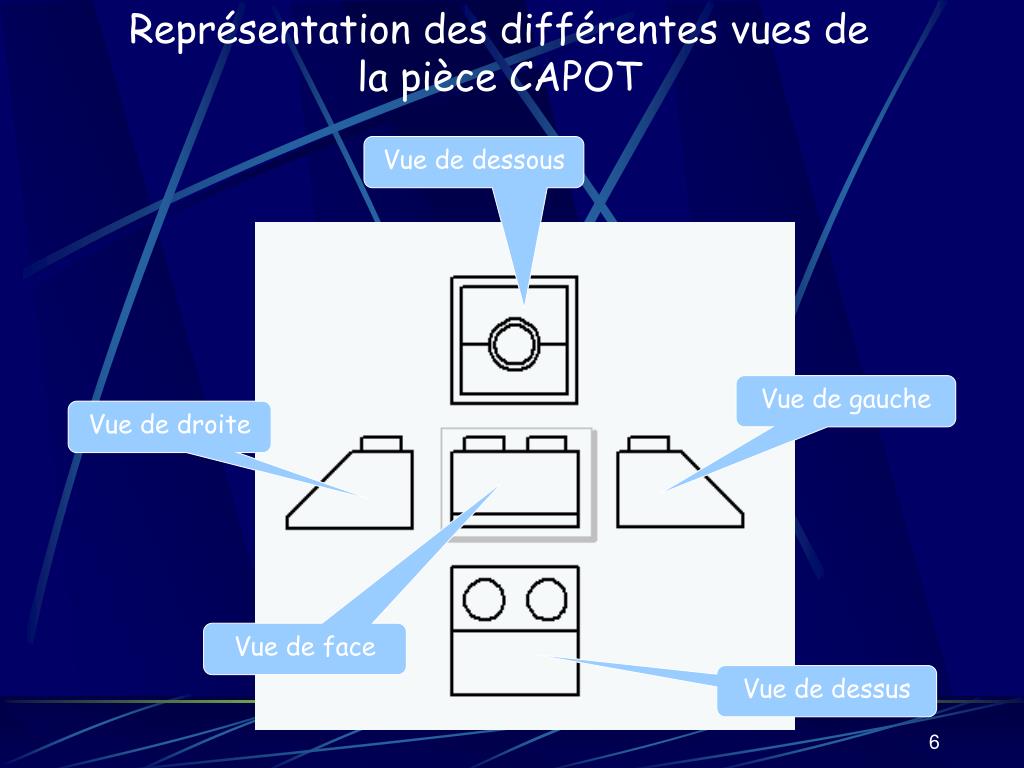

  6. diapo4 Représentation des différentes vues de la pièce CAPOT Vue de dessous Vue de gauche Vue de droite Vue de face Vue de dessus

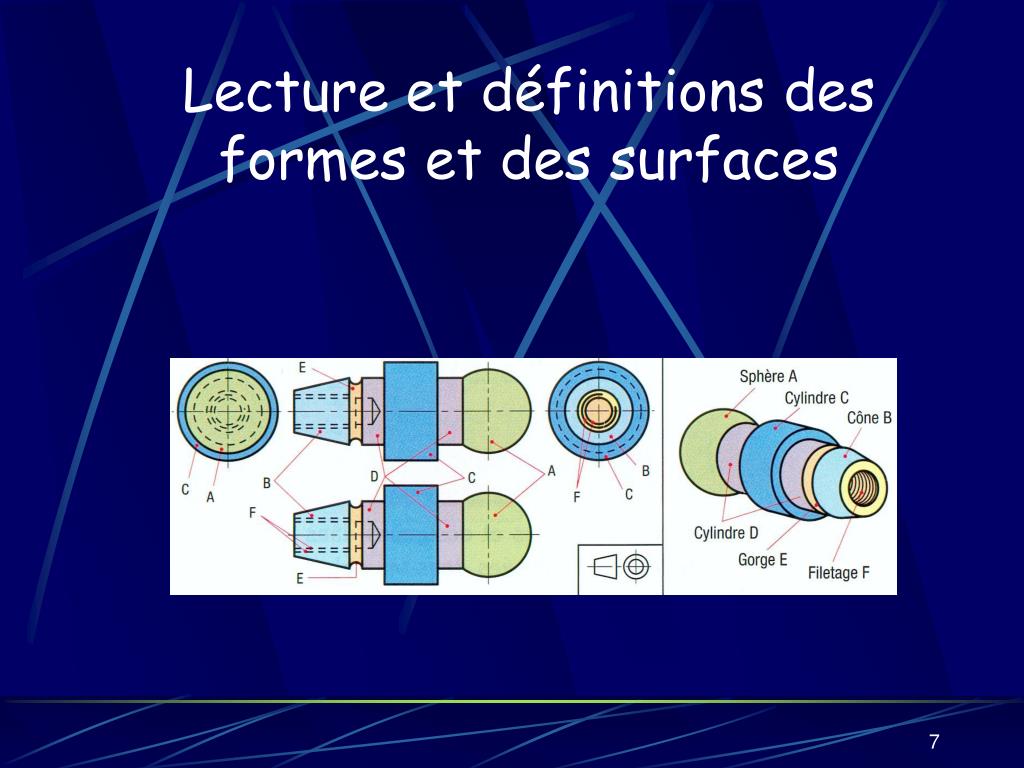

  7. Lecture et définitions des formes et des surfaces

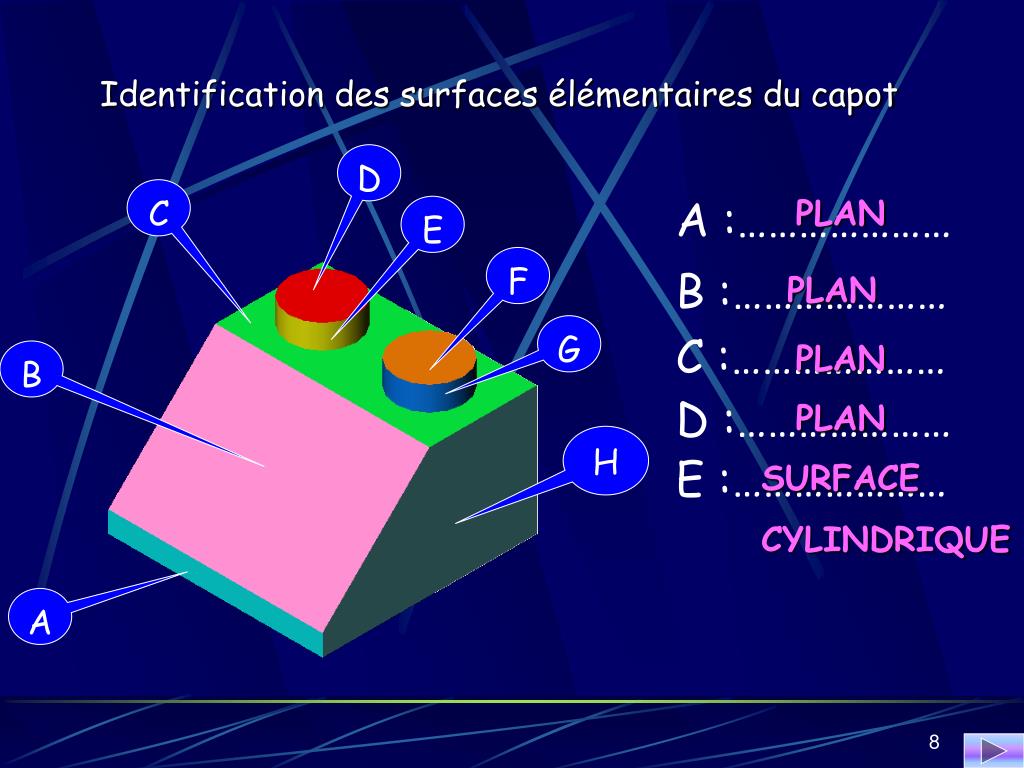

  8. Identification des surfaces élémentaires du capot D C A :………………… PLAN E F B :………………… PLAN G C :………………… PLAN B D :………………… PLAN H E :………………… SURFACE CYLINDRIQUE A

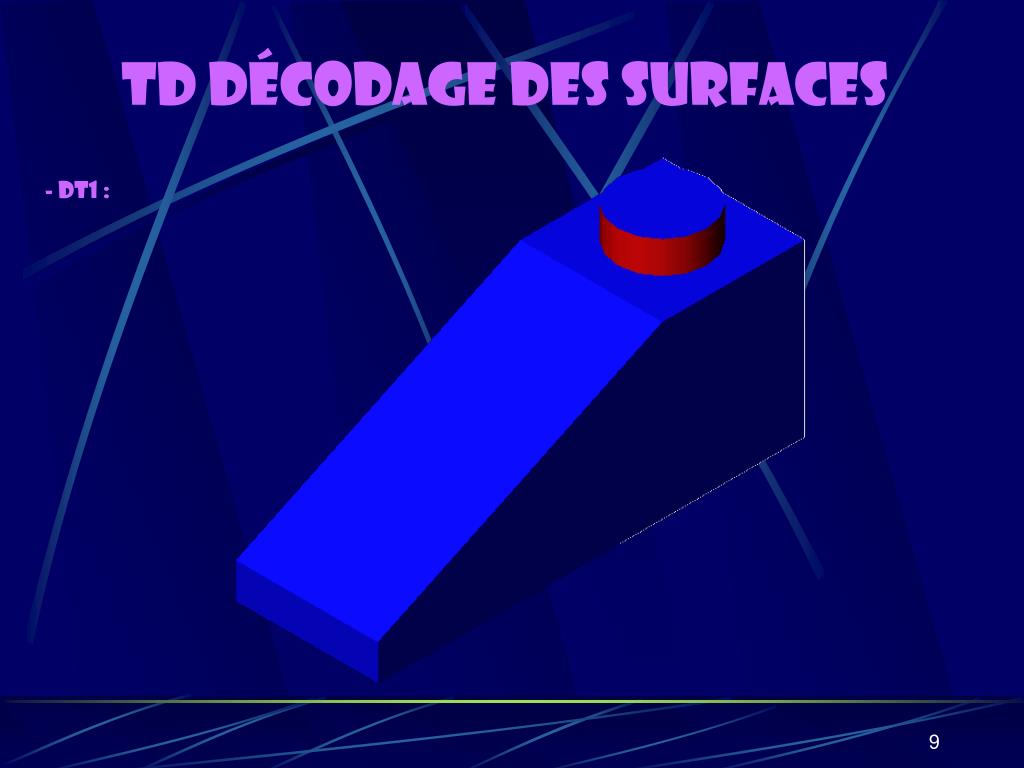

  9. TD décodage des surfaces - DT1 :

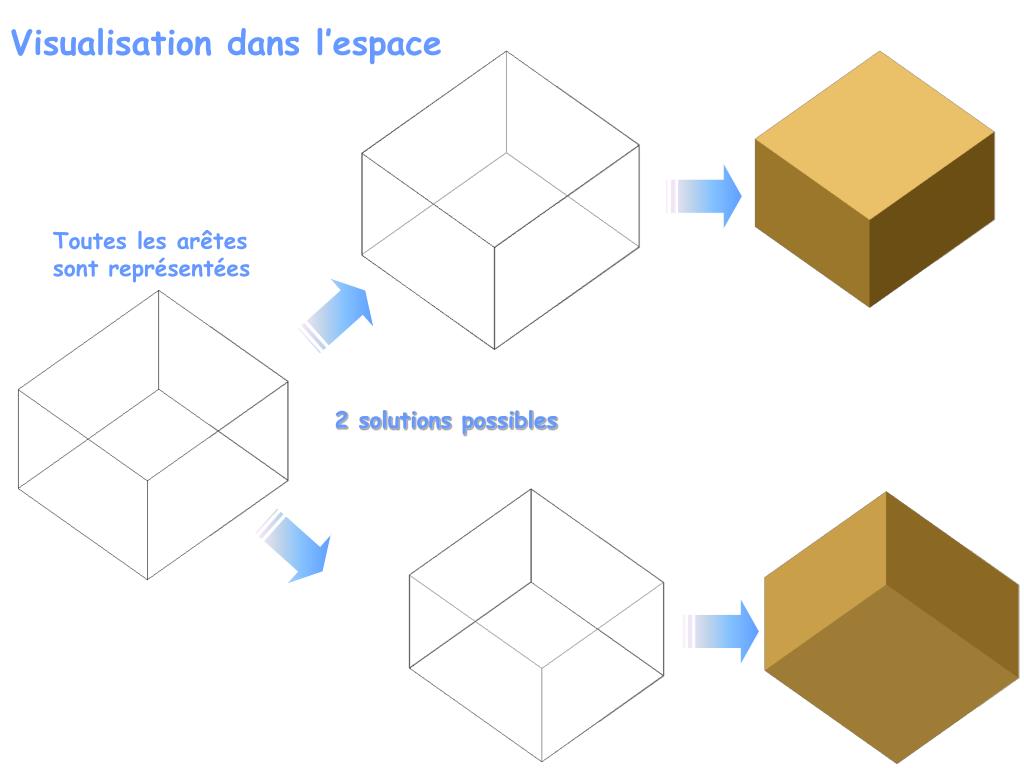

  10. Pour chaque pièce présentée (lardon, axe percé, vé de centrage et jouet pour le bain) repassez en trait fort les arêtes visibles… Essayez de trouver différentes solutions : Visualisation dans l’espace Toutes les arêtes sont représentées 2 solutions possibles

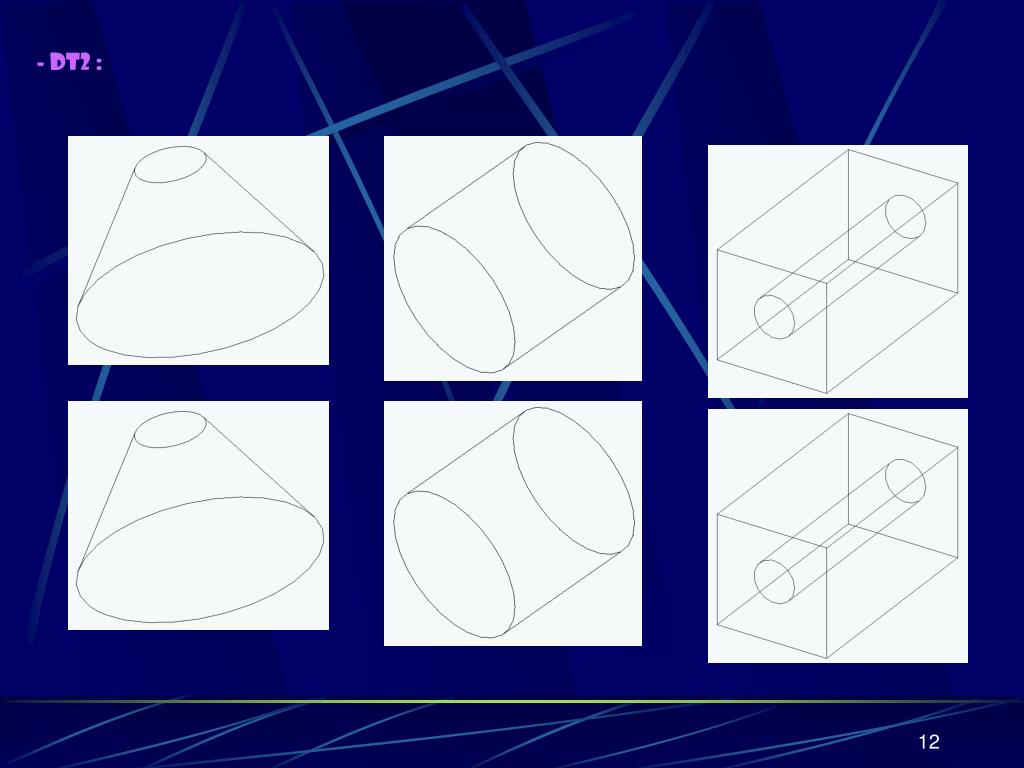

  11. - DT2 :

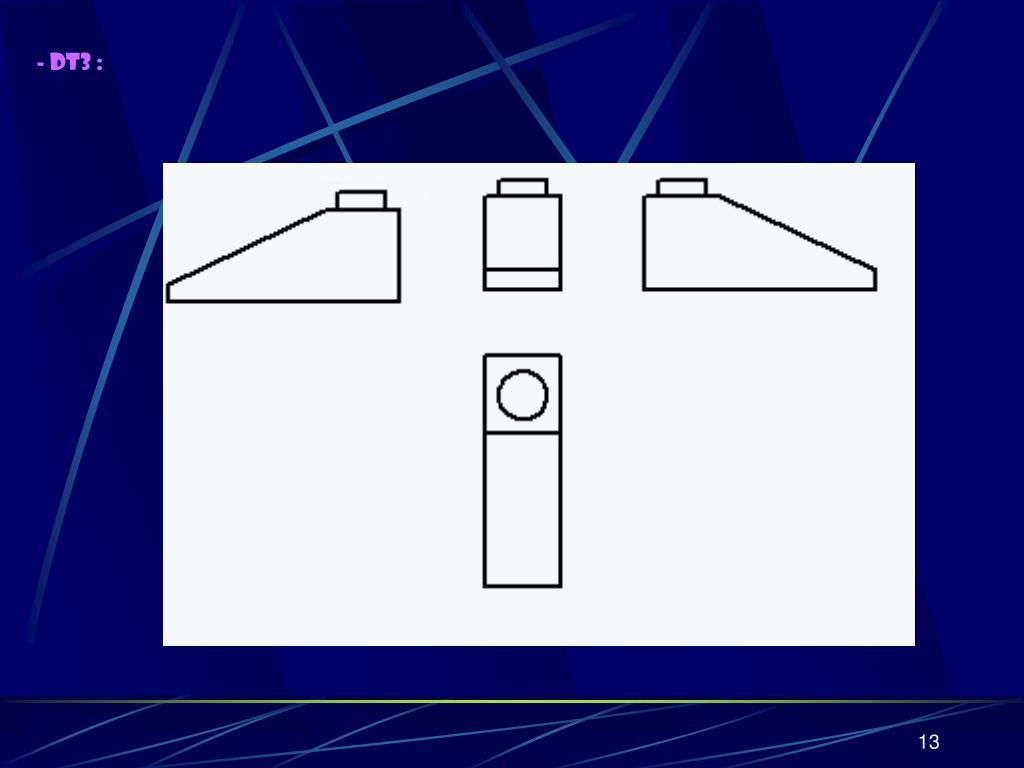

  12. - DT3 :

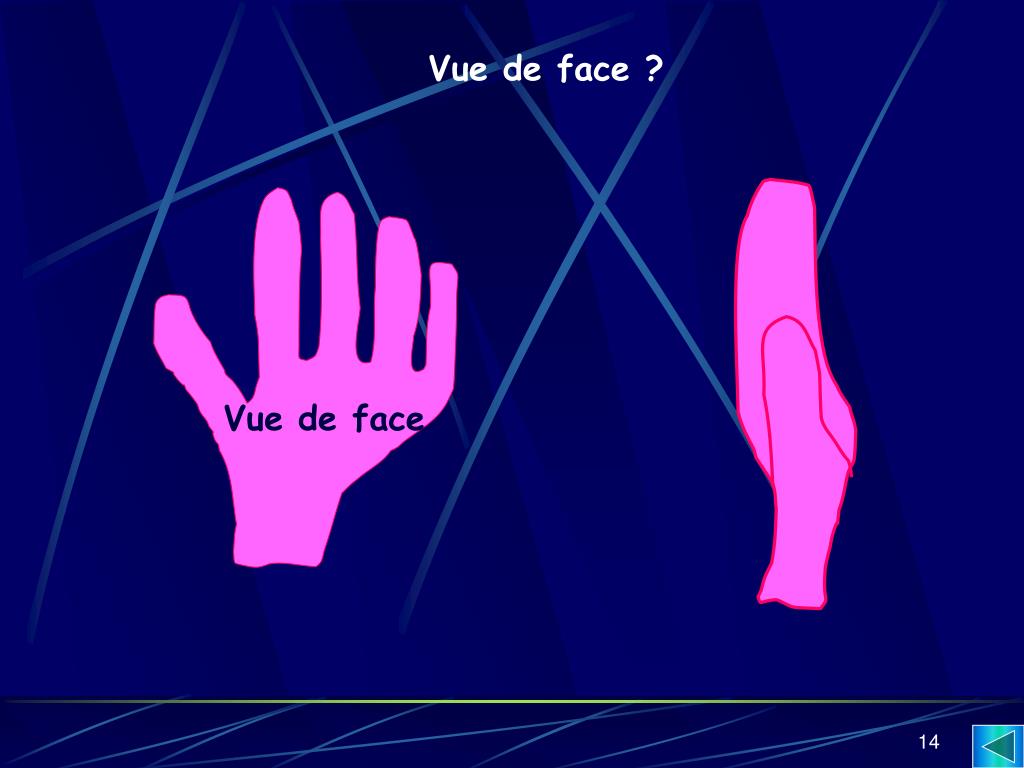

  13. main Vue de face ? Vue de face
