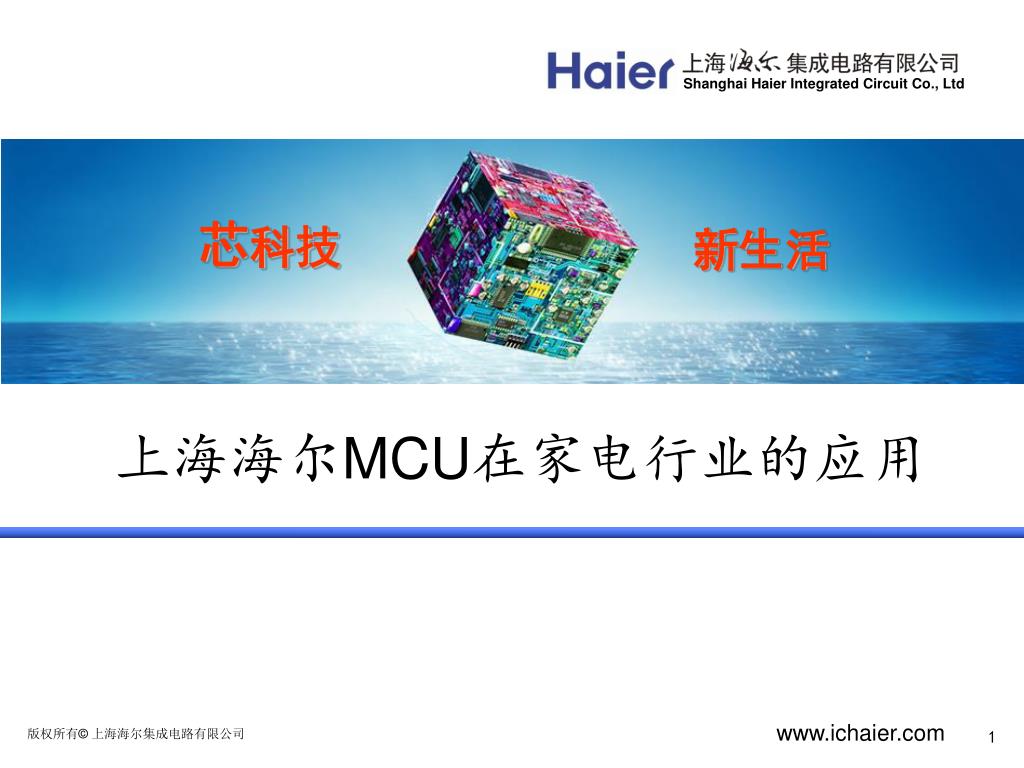

  1. 上海海尔MCU在家电行业的应用

  2. 目录 • 公司概况 • 产品介绍 • 家电行业典型应用 • 联系方式

  3. 1. 公司概况

  4. 公司概要 • 上海海尔集成电路有限公司是中国领先的集成电路供应商，专注于工业级高抗干扰、高可靠性的8位通用及专用型微控制器 • 公司从事高质量集成电路产品的开发及销售，并且提供相关应用开发工具和整机系统方案 • 公司成立于2000年11月，投资方包括中国最大白色家电供应商海尔集团和几家知名风险投资基金 • 2004年成为首批国家信息产业部认定的IC设计企业之一 • 2008年12月被国家科委认定为高新技术企业； • 2010年公司设立深圳办公室 • 2011年4月通过ISO质量管理体系认证

  5. 公司大事记 被评为“中国本土嵌入式系统十佳企业”，“十大中国IC设计公司品牌” 2010.9 通过国家科技部的“高新技术企业认定” 2008.12 MCU产品实现市场用量百万级突破 2007.12 突破MCU设计，抗干扰指标达到国际指标 2005.3 MCU通过白色家电工业级标准验证 2006.7 公司成立 2000.11 2011.4 通过ISO9001:2008和ISO14001:2004管理体系认证 2009.12 MCU产品实现市场用量千万级突破 2007.10 Flash产品正式量产 2005.12 OTP产品正式量产 2003.9 上海科技委认定为“高新技术企业” 2008.9 被评为“中国本土嵌入式系统十佳企业”，“十大中国IC设计公司品牌”

  6. 1. 产品介绍

  7. MCU产品优势 • 适用范围广、高可靠性、强抗干扰能力 • 自主创新RISC架构 • 高抗干扰 • 储存形式：OTP / Flash • 外围模块丰富 • 高加密性 • 温度范围：-40～85℃ EFT：4.5KV ESD：10KV RS：10KHz~1GHz，30V/m

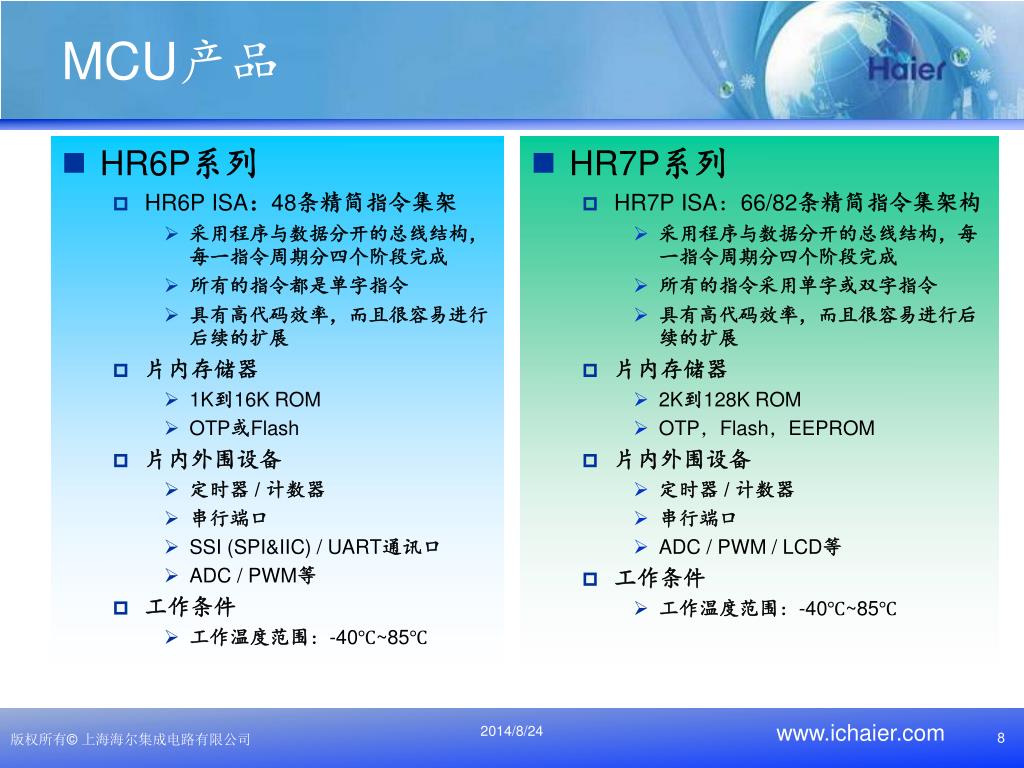

  8. HR6P系列 HR6P ISA：48条精简指令集架 采用程序与数据分开的总线结构，每一指令周期分四个阶段完成 所有的指令都是单字指令 具有高代码效率，而且很容易进行后续的扩展 片内存储器 1K到16K ROM OTP或Flash 片内外围设备 定时器 / 计数器 串行端口 SSI (SPI&IIC) / UART通讯口 ADC / PWM等 工作条件 工作温度范围：-40℃~85℃ HR7P系列 HR7P ISA：66/82条精简指令集架构 采用程序与数据分开的总线结构，每一指令周期分四个阶段完成 所有的指令采用单字或双字指令 具有高代码效率，而且很容易进行后续的扩展 片内存储器 2K到128K ROM OTP，Flash，EEPROM 片内外围设备 定时器 / 计数器 串行端口 ADC / PWM / LCD等 工作条件 工作温度范围：-40℃~85℃ MCU产品

  9. HR6P59HL：哈佛型42条精简指令集RISC内核 片内存储器 1K x14位OTP程序存储器 64 x8位SRAM数据存储器 片上外围设备 最多支持12个I/O，支持内部弱上拉 8位定时/计数器T8 8bit T8P定时器，支持10bit分辨率的PWM功能扩展 支持中断处理，共3个中断源 内部RC振荡 4MHz，由编程器选择3.3V 或5V校准，校准精度±2% 工作条件/封装 工作电压范围：2.5V~5.5V 封装：DIP/SOP14及SSOP10 应用领域：电动车充电器、LED灯控制、小家电、护理类产品、汽车电子等 MCU产品—HR6P系列典型料号

  10. HR6P61L：哈佛型42条精简指令集RISC内核 片内存储器 1K x14位OTP程序存储器 64 x8位SRAM数据存储器 片上外围设备 最多支持18个I/O，支持内部弱上拉，支持4个大电流输出口 8bit定时/计数器T8 1路可编程分频器PFD 8bit T8P定时器，支持10bit分辨率的PWM功能扩展 10bit分辨率ADC，支持6个采样通道 支持中断处理，共6个中断源 内部RC振荡 8MHz，可分频至512KHz，出厂校准精度±2% MCU产品—HR6P系列典型料号

  11. HR6P61L：哈佛型42条精简指令集RISC内核 工作条件/封装 工作电压范围：2.5V~5.5V 封装：DIP/SOP/SSOP20、DIP/SOP18及DIP/SOP14 应用领域：充电器、电池包、小家电、护理类产品等 MCU产品—HR6P系列典型料号

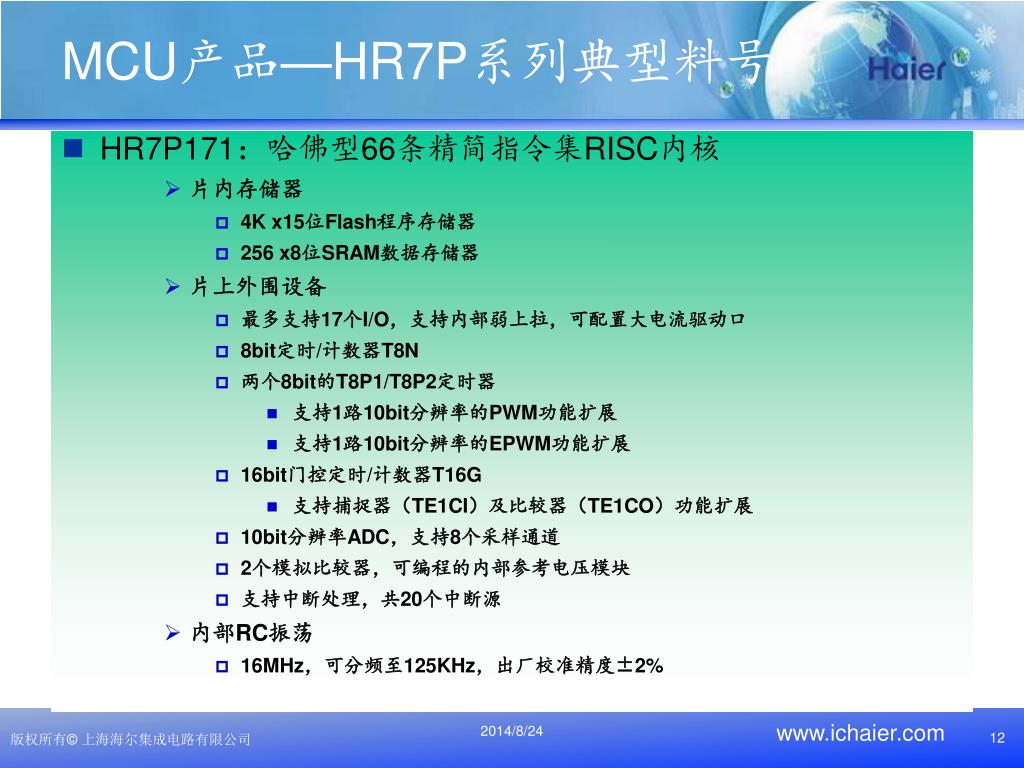

  12. HR7P171：哈佛型66条精简指令集RISC内核 片内存储器 4K x15位Flash程序存储器 256 x8位SRAM数据存储器 片上外围设备 最多支持17个I/O，支持内部弱上拉，可配置大电流驱动口 8bit定时/计数器T8N 两个8bit的T8P1/T8P2定时器 支持1路10bit分辨率的PWM功能扩展 支持1路10bit分辨率的EPWM功能扩展 16bit门控定时/计数器T16G 支持捕捉器（TE1CI）及比较器（TE1CO）功能扩展 10bit分辨率ADC，支持8个采样通道 2个模拟比较器，可编程的内部参考电压模块 支持中断处理，共20个中断源 内部RC振荡 16MHz，可分频至125KHz，出厂校准精度±2% MCU产品—HR7P系列典型料号

  13. HR7P171：哈佛型66条精简指令集RISC内核 开发功能 支持串行编程（ISP）接口 支持在线调试（ICD）功能 工作条件/封装 工作电压范围：3.0V~5.5V 封装：DIP/SOP/SSOP20、DIP/SOP18/14及SSOP10 应用领域：家电、护理类产品、逆变器、电话机等 MCU产品—HR6P系列典型料号

  14. HR7P187：哈佛型66条精简指令集RISC内核 片内存储器 2K x15位Flash程序存储器 176 x8位SRAM数据存储器 256 x8位E2PROM数据存储器 片上外围设备 最多支持12个I/O，支持内部弱上拉 8bit定时/计数器T8N 8bit T8P定时器，支持10bit分辨率的PWM功能扩展 16bit门控定时/计数器T16G 支持捕捉器（TE1CI）及比较器（TE1CO）功能扩展 10bit分辨率ADC，支持8个采样通道 1个模拟比较器，可编程的内部参考电压模块 支持中断处理，共10个中断源 内部RC振荡 8MHz，可分频至125KHz，出厂校准精度±2% MCU产品—HR7P系列典型料号

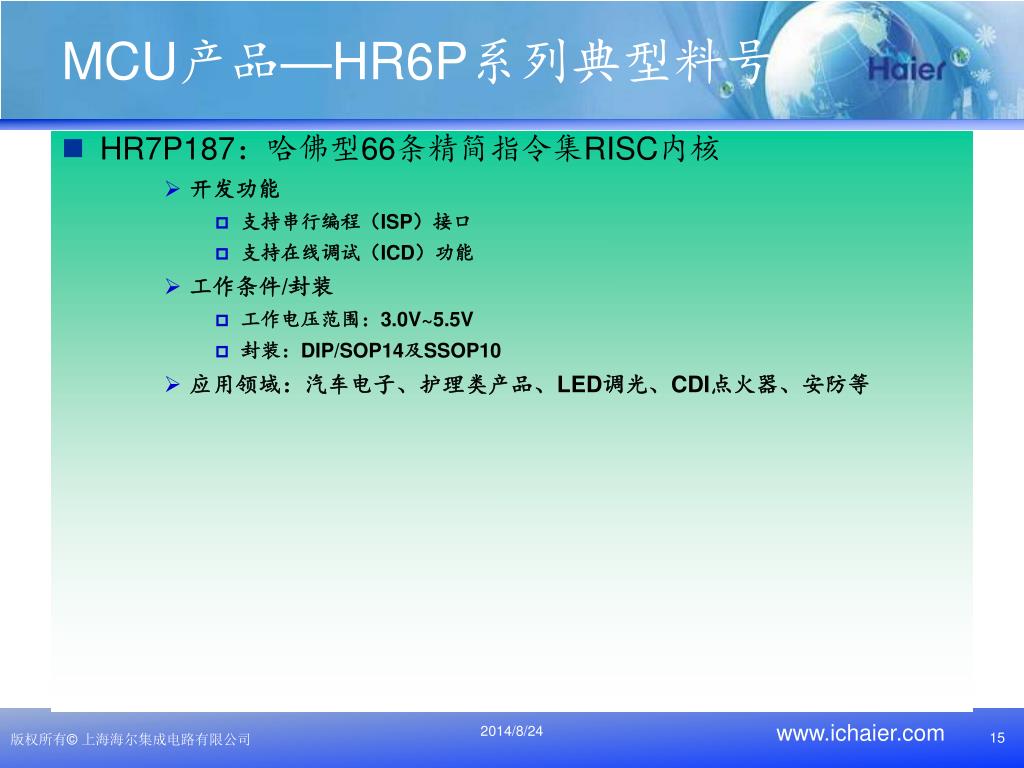

  15. HR7P187：哈佛型66条精简指令集RISC内核 开发功能 支持串行编程（ISP）接口 支持在线调试（ICD）功能 工作条件/封装 工作电压范围：3.0V~5.5V 封装：DIP/SOP14及SSOP10 应用领域：汽车电子、护理类产品、LED调光、CDI点火器、安防等 MCU产品—HR6P系列典型料号

  16. HR7P193/194：哈佛型66条精简指令集RISC内核 片内存储器 8K x15位Flash程序存储器，支持Self Write功能 496 x8位SRAM数据存储器 片上外围设备 最多支持41个I/O，支持内部弱上拉，可配置大电流驱动口 8bit定时/计数器T8N 三个8bit的T8P1/T8P2/T8P3定时器 支持3路10bit分辨率的PWM功能扩展 16bit门控定时/计数器T16G 支持捕捉器（TE1CI）及比较器（TE1CO）功能扩展 10bit分辨率ADC，支持最多10个采样通道 通信接口 1个高速异步收发器UART 1个IIC总线主控器IICM MCU产品—HR7P系列典型料号

  17. HR7P193/194：哈佛型66条精简指令集RISC内核 片上外围设备 液晶显示控制器LCDC 根据PIN脚的不同，支持8COM×24SEG、4COM×17SEG及4COM×13SEG可选 支持内部偏置电压选择 支持内部对比度电压调节 支持中断处理，共17个中断源 支持硬件除法器 内部RC振荡 16MHz，可分频至128KHz，出厂校准精度±2% MCU产品—HR7P系列典型料号

  18. HR7P193/194：哈佛型66条精简指令集RISC内核 开发功能 支持串行编程（ISP）接口 支持在线调试（ICD）功能 工作条件/封装 工作电压范围：3.0V~5.5V 封装：LQFP44、DIP/SOP32及DIP/SOP28 应用领域：家电、电话机、仪器仪表等 MCU产品—HR7P系列典型料号

  19. HR7P195：哈佛型66条精简指令集RISC内核 片内存储器 4/8K x15位Flash程序存储器，支持Self Write功能 512 x8位SRAM数据存储器 片上外围设备 最多支持29个I/O，支持内部弱上拉，可配置大电流驱动口 8bit定时/计数器T8N 四个8bit的T8P1/T8P2/T8P3/T8P4定时器 最多支持4路10bit分辨率的PWM功能扩展 16bit门控定时/计数器T16G 支持捕捉器（TE1CI）及比较器（TE1CO）功能扩展 10bit分辨率ADC，支持最多12个采样通道 通信接口 2个高速异步收发器UART 支持中断处理，共17个中断源 支持硬件乘法器 / 除法器 MCU产品—HR7P系列典型料号

  20. HR7P195：哈佛型66条精简指令集RISC内核 开发功能 支持串行编程（ISP）接口 支持在线调试（ICD）功能 工作条件/封装 工作电压范围：3.0V~5.5V 封装：DIP/SOP32、DIP/SOP28及DIP/SOP/SSOP20 应用领域：家电、电话机、汽车电子等 MCU产品—HR7P系列典型料号

  21. HR7P90/91/92：哈佛型79条精简指令集RISC内核，2T架构HR7P90/91/92：哈佛型79条精简指令集RISC内核，2T架构 片内存储器 8/16K x16位Flash程序存储器，支持Self Write功能 2K x8位SRAM数据存储器 片上外围设备 最多支持39个I/O，支持内部弱上拉，可配置大电流驱动口 支持8路外部中断输入 8bit定时/计数器T8N 二个8bit的T8P1/T8P2定时器 支持2路8bit分辨率的单边/双边PWM功能扩展 二个16bit门控定时/计数器T16G1/T16G2 可以支持2路捕捉器及比较器功能扩展 可以支持2路17bit分辨率的单边/双边PWM功能扩展 10bit分辨率ADC，支持最多12个采样通道 通信接口 3个高速异步收发器UART，支持脉宽调制发送模式 支持中断处理，共22个中断源 MCU产品—HR7P系列典型料号

  22. HR7P90/91/92：哈佛型79条精简指令集RISC内核，2T架构HR7P90/91/92：哈佛型79条精简指令集RISC内核，2T架构 片上外围设备 支持硬件乘法器 开发功能 支持串行编程（ISP）接口 支持在线调试（ICD）功能 工作条件/封装 工作电压范围：3.0V~5.5V 封装：LQFP44、LQFP/DIP/SOP32及DIP/SOP28 应用领域：大家电、仪器仪表、汽车电子、工控等 MCU产品—HR7P系列典型料号

  23. 1. 家电行业典型应用

  24. 应用领域 小家电 汽车电子 白色家电 应用领域 工业控制 电表

  25. 家电行业典型应用—直/卷发器 • PTC直发器/卷发器产品简介 PTC是一种半导体陶瓷发热材料，它以钛酸钡为主，渗入多种物质后加工而成；PTC发热体随着温度升高电阻增大，并在居里点有剧变；以PTC为发热体的直发器/卷发器，其特点如下： • 市面上很通用的发热体，使用量大，方案成熟，成本低； • 安全可靠，认证无需增加温度保险； • 加热控制方法简单，技术要求相对较低。

  26. 家电行业典型应用—直/卷发器 • 简易控温型PTC直发器方案 • 方案介绍： MCU通过测量RC充放电时间实现检测NTC阻值功能，控温范围从110~210℃，通过调温旋钮调节目标，运行温度误差可控制在±5℃以内，方案电路精简，元器件少，工艺成本低； • 方案原理框图： • 推荐型号： • HR6P59HL

  27. 家电行业典型应用—直/卷发器 • 通用型PTC直发器/卷发器方案 • 方案介绍： 可选温度状态指示(LED/Digital/LCD)，按键调节温度档位，设定方便。预设温度范围130℃~210℃，采用PID控温算法，温度精度高，无温度过冲。可选蜂鸣器提示。带电源识别功能，可适应不同国家电网需求。集成NTC开路，断路报错，超时断电等保护功能； • 方案原理框图： • 推荐型号： • HR6P61L • HR7P171 • HR7P187

  28. 家电行业典型应用—直/卷发器 • 多段LCD显示PTC直发器方案 • 方案介绍： 采用多笔段LCD显示，配有红绿双色背光，同时指示温度值和加热状态信息，显示效果出色。采用智能算法控温，温度精度高，温度过冲小。带档位掉电记忆特色功能，出厂可自校准发热体，减小温度误差； • 方案原理框图： • 推荐型号： • HR7P193 • HR7P187

  29. 家电行业典型应用—直/卷发器 • MCH直发器/卷发器产品简介 MCH又名金属陶瓷发热体，具有耐腐蚀、耐高温、寿命长、高效节能、温度均匀、导热性能良好、热补偿速度快等优点，而且不含有害物质，符合欧盟RoHS等环保要求；MCH是一种新型高效环保节能陶瓷发热元件，相比PTC陶瓷发热体，具有相同加热效果情况下节约20～30%电能。以MCH为发热体的直发器特点如下： • 加热功率高，升温快，温度恢复速度快； • 发热板的温度分布均匀； • 发热体可反馈温度，无需加NTC温度传感器； • 产品使用器件少，连线少，装配相对容易。

  30. 家电行业典型应用—直/卷发器 • MCH直发器/卷发器方案 • 方案介绍： • 可选温度状态显示(LED/Digital/LCD)。利用发热体内阻测温，通过出厂校准，温度精度可以达到±3℃以内。带有宽电压识别电路，可适应多国电网。采用PID算法提高温度精度。加入超温或短路报错等保护功能； • 方案原理框图： • 推荐型号： • HR7P193 • HR7P171 • HR7P187

  31. 家电行业典型应用—简易咖啡壶 • 简易咖啡壶方案 • 方案介绍： • 通过检测市电过零脉冲进行精确计时； • 系统能自动识别市电频率是50HZ或60HZ，24小时的计时误差<5S； • 可设定时间自动启动或停止加热； • 系统断电15S后重新上电，可恢复断电前的工作状态； • MCU大的灌拉电流输出口直接驱动数码管的共阴/共阳极，节省驱动三极管的器件及加工成本，降低系统总体成本。 • 推荐型号： • HR7P193 • HR7P164 • HR6P60HL

  32. 家电行业典型应用—咖啡壶 • 简易咖啡壶方案 • 方案原理框图：

  33. 家电行业典型应用—波轮洗衣机 • 波轮洗衣机方案 • 方案功能特点： • 水量控制：多段水位选择，用水量精确； • 模糊控制：能根据衣物多少自动确定合适的用水量和洗涤时间，全自动控制整个洗衣 过程； • 预约功能：24小时预约定时功能； • 数码显示：洗涤剩余时间数码管显示； • 自动平衡调整功能：脱水过程中，自动检测桶平衡，并对不平衡情况作出不平衡修正，即进水到原设定水位，再执行1分钟平衡洗，以使衣物平衡后再重新执行脱水操作。 • 推荐型号： • HR6P76L • HR7P9X

  34. 家电行业典型应用—波轮洗衣机 • 波轮洗衣机方案 • 方案原理框图：

  35. 家电行业典型应用—电热水器 • 电热水器方案 • 加热方式选择：即时加热功能、预约加热功能、中温保温功能等； • 报警功能：运行过程中如出现故障或异常，系统会立即发出报警，确保使用安全； • 温度设置：在30℃－75℃之间，可以按５℃步长设置并显示，每次退出设置后将重新进入加热保温状态； • 显示模式选择：4位数码管可作设定/实际水温值或时钟显示； • 自动控温：30℃－50℃温度段，低于设置值５℃以上，自动重新加热； 55℃－75℃段温度段，低于设置值10℃以上，自动重新加热；每次设定温度后若水温低于设定值将进入加热状态； • 夜电功能：在默认时间段（0:00开机---6:00关机）内加热/保温，加热温度为当前的设置温度； • 定时开机：可设置2段开机时间，当加热到设定的温度后停止加热，并不再保温，直到第二天的同一时间重新加热； • 保护功能：漏电保护，传感器故障保护，超温保护等。

  36. 家电行业典型应用—电热水器 • 电热水器方案 • 推荐型号： • HR6P76L • 方案原理框图：

  37. 家电行业典型应用—电风扇 • 电风扇方案 • 方案介绍： • 按键和遥控器二种控制方法； • 每次操作都有蜂鸣音提示操作成功； • LED灯显示风扇当前工作状态； • 可控硅三级调速； • 摆头可选择； • 定时开关机控制。 • 推荐型号： • HR6P59HL • HR6P60HL

  38. 1. 联系方式

  39. 联系方式 青岛 上海 深圳 • 上海海尔集成电路有限公司 地址：上海市徐汇区龙漕路299号天华信息 科技园2号A座5楼 邮编：200235 电话：86-21-60910333 传真：86-21-60914991 网址：www.ichaier.com • 深圳办事处 地址：深圳市南山区深南大道9030号瑞思中心 （世纪假日广场A座）1308室 邮编：518053 电话：0755-86621988 传真：0755-86621931 • 青岛办事处 地址：青岛市海尔路1号J座3楼 邮编：266101 电话：0532-88938597

  40. 芯科技, 新生活 谢谢！
