  1. Cables de aplicación en sistemas solares fotovoltaicos Lisardo Recio www.prysmian.es

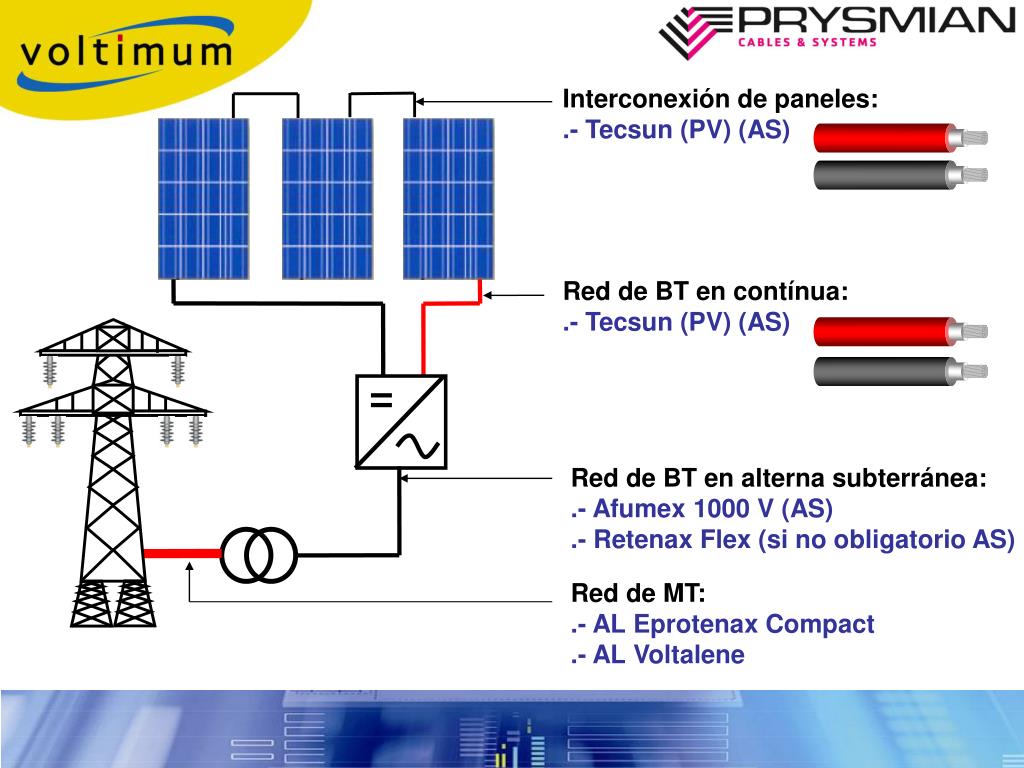

  2. Interconexión de paneles: .- Tecsun (PV) (AS) Red de BT en contínua: .- Tecsun (PV) (AS) Red de BT en alterna subterránea: .- Afumex 1000 V (AS) .- Retenax Flex (si no obligatorio AS) Red de MT: .- AL Eprotenax Compact .- AL Voltalene

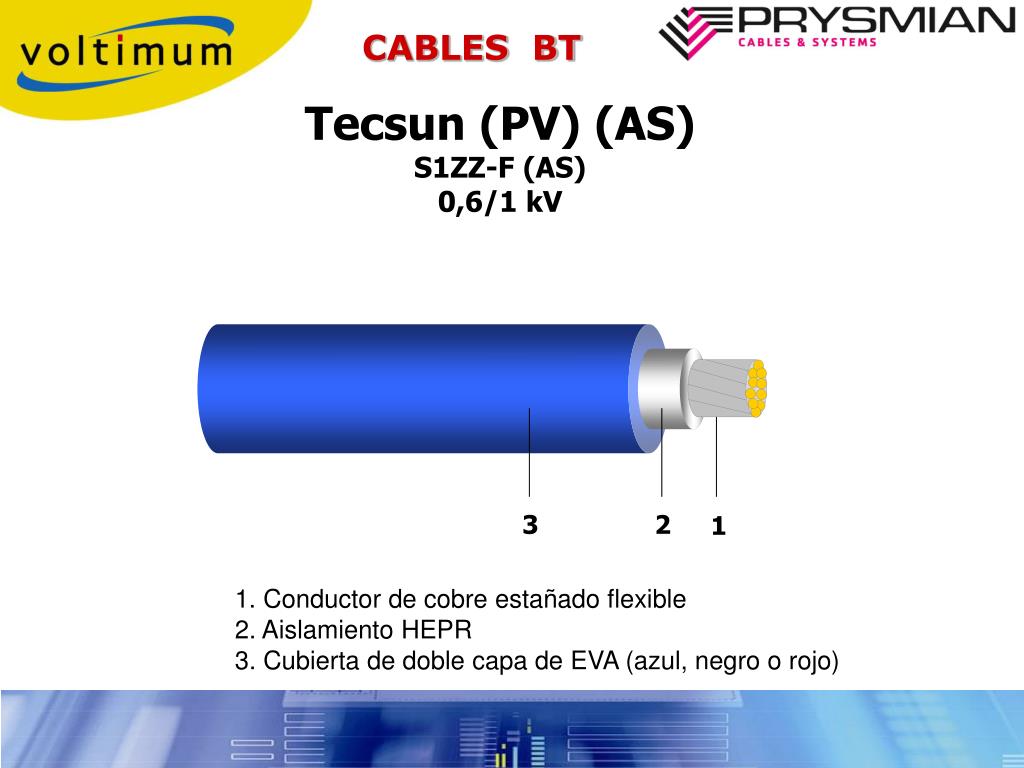

  3. CABLES BT Tecsun (PV) (AS) S1ZZ-F (AS) 0,6/1 kV 3 2 1 1. Conductor de cobre estañado flexible 2. Aislamiento HEPR 3. Cubierta de doble capa de EVA (azul, negro o rojo)

  4. CARACTERÍSTICAS DEL CABLE TECSUN (PV) (AS) .- Vida útil 30 años .- Tensión 0,6/1 kV .- Servicios móviles AS .- Alta Seguridad .- Alta temperatura (120 ºC)

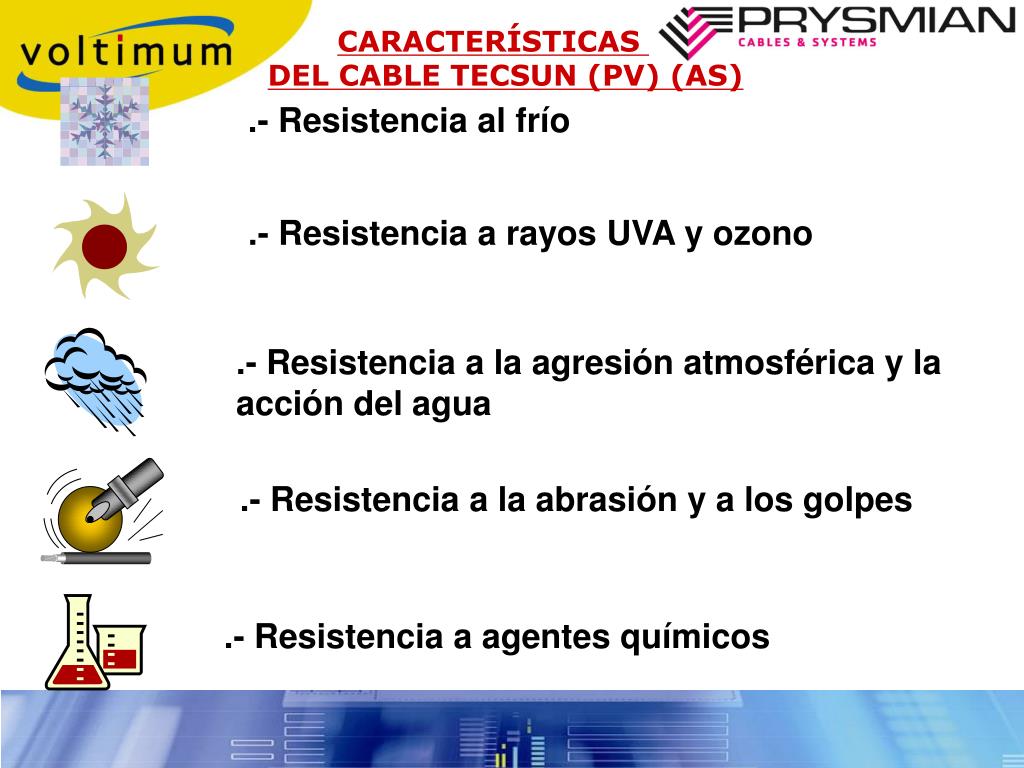

  5. CARACTERÍSTICAS DEL CABLE TECSUN (PV) (AS) .- Resistencia al frío .- Resistencia a rayos UVA y ozono .- Resistencia a la agresión atmosférica y la acción del agua .- Resistencia a la abrasión y a los golpes .- Resistencia a agentes químicos

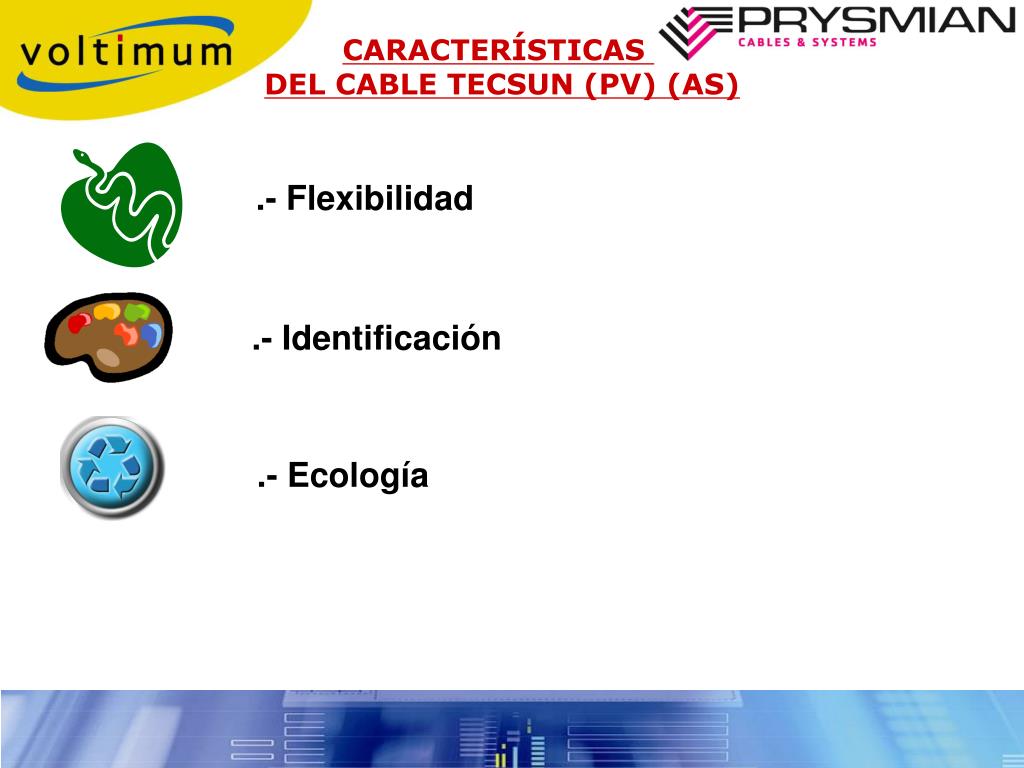

  6. CARACTERÍSTICAS DEL CABLE TECSUN (PV) (AS) .- Flexibilidad .- Identificación .- Ecología

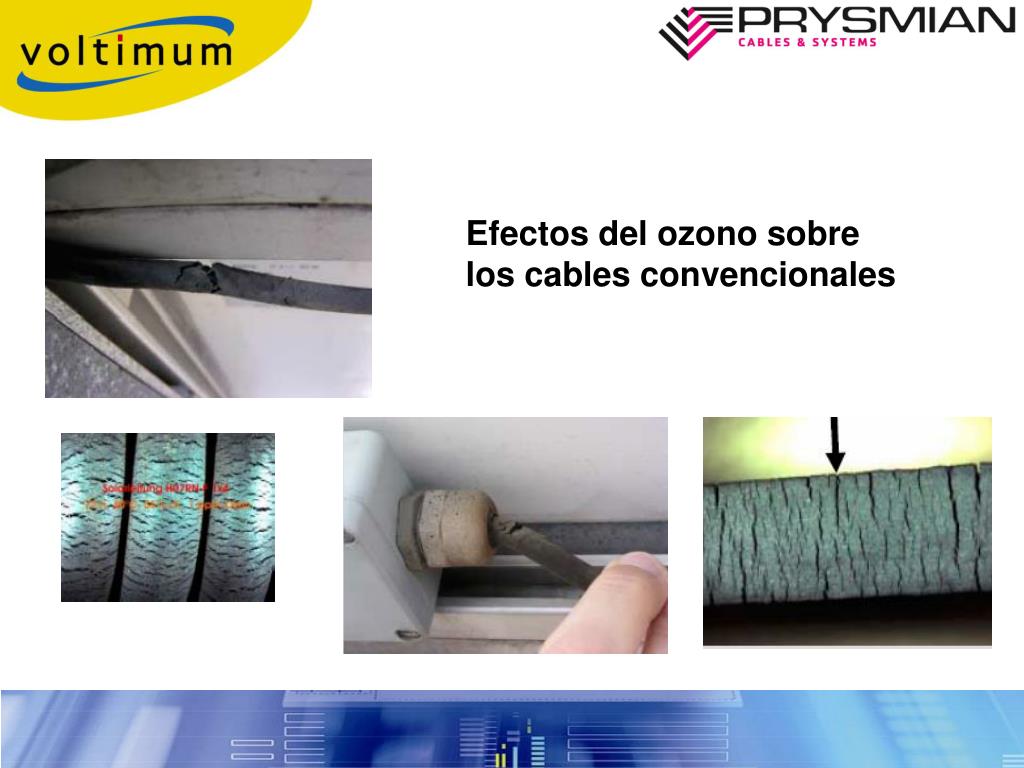

  7. Efectos del ozono sobre los cables convencionales

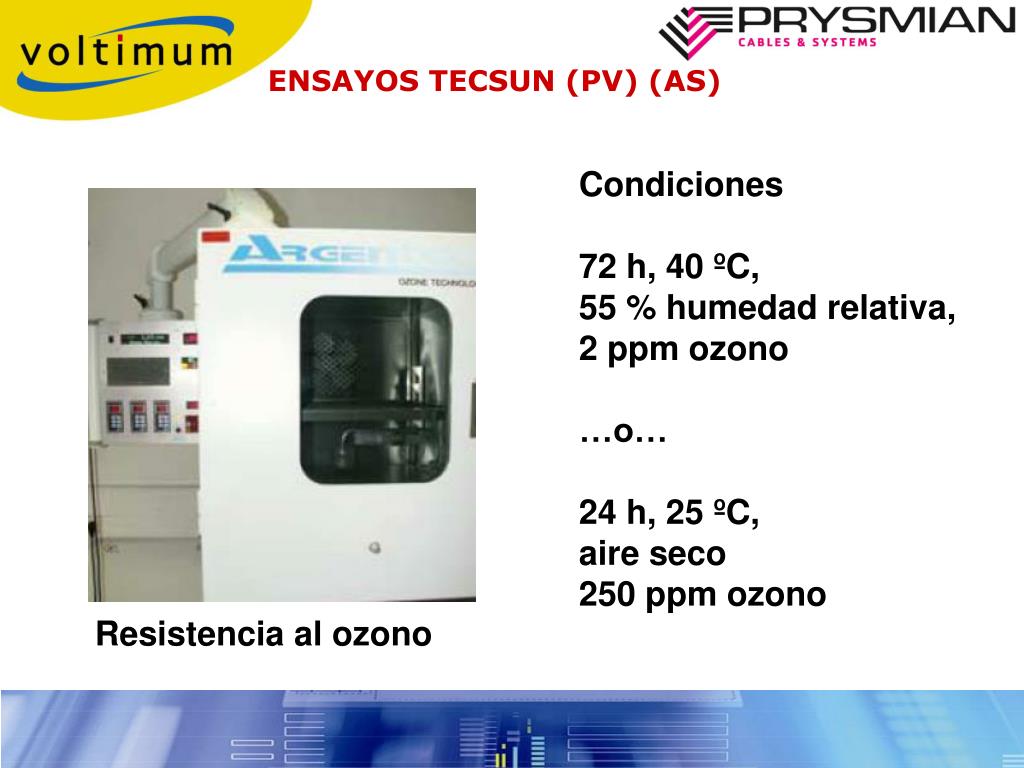

  8. ENSAYOS TECSUN (PV) (AS) Condiciones 72 h, 40 ºC, 55 % humedad relativa, 2 ppm ozono …o… 24 h, 25 ºC, aire seco 250 ppm ozono Resistencia al ozono

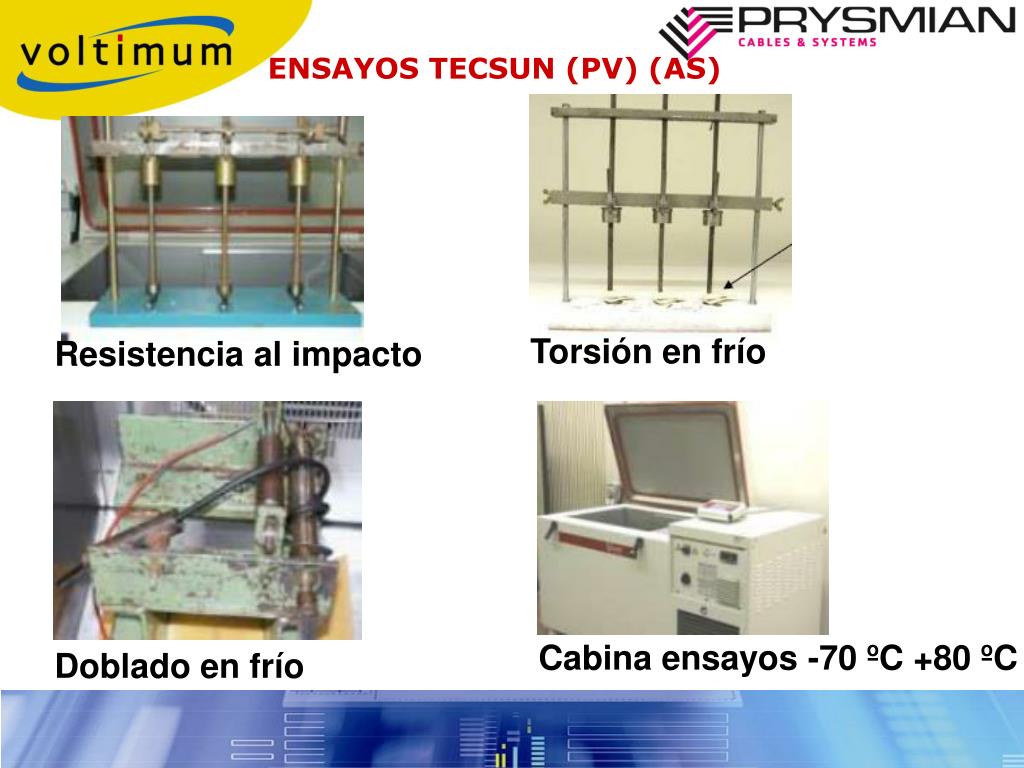

  9. ENSAYOS TECSUN (PV) (AS) Torsión en frío Resistencia al impacto Cabina ensayos -70 ºC +80 ºC Doblado en frío

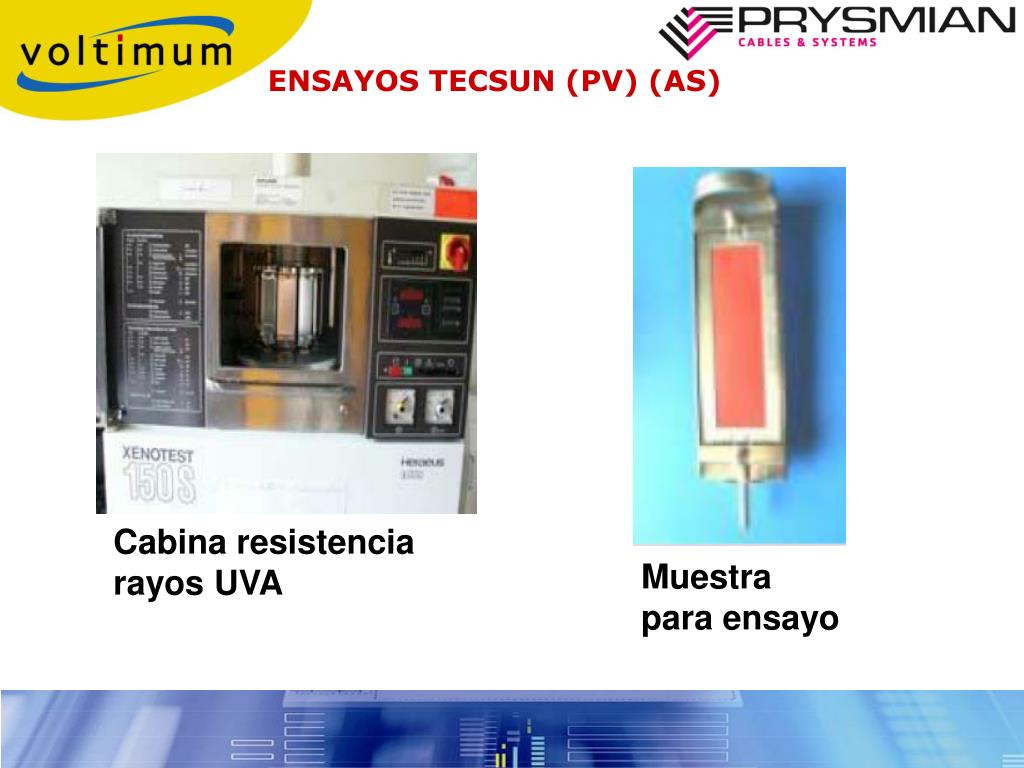

  10. ENSAYOS TECSUN (PV) (AS) Cabina resistencia rayos UVA Muestra para ensayo

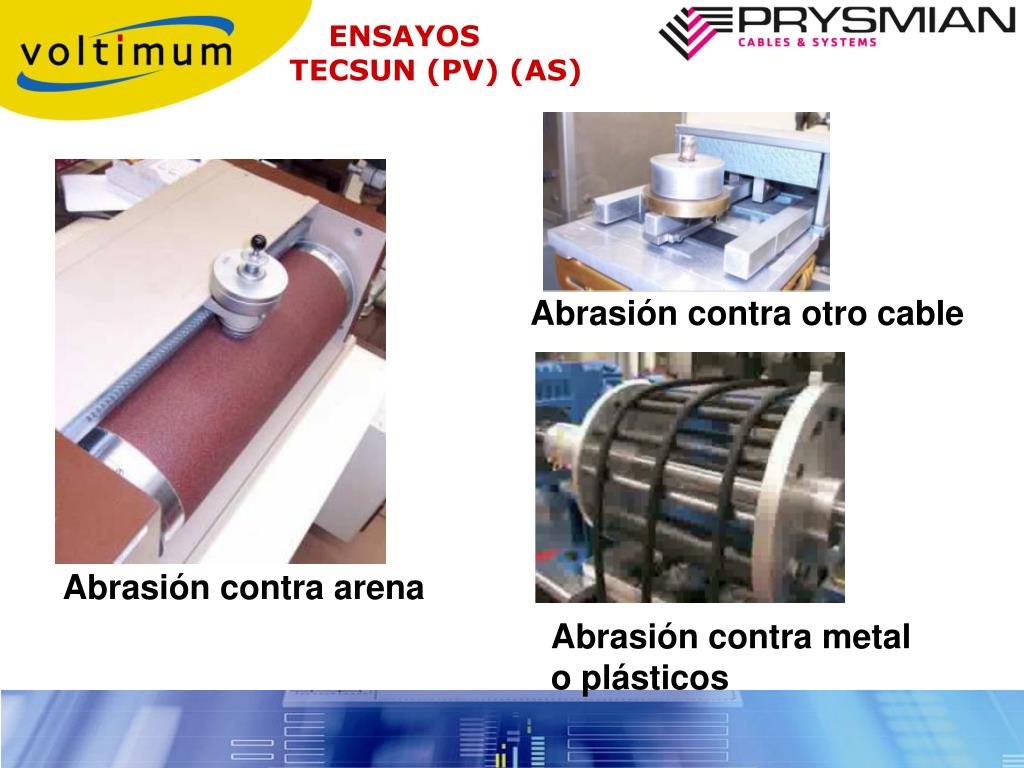

  11. ENSAYOS TECSUN (PV) (AS) Abrasión contra otro cable Abrasión contra arena Abrasión contra metal o plásticos

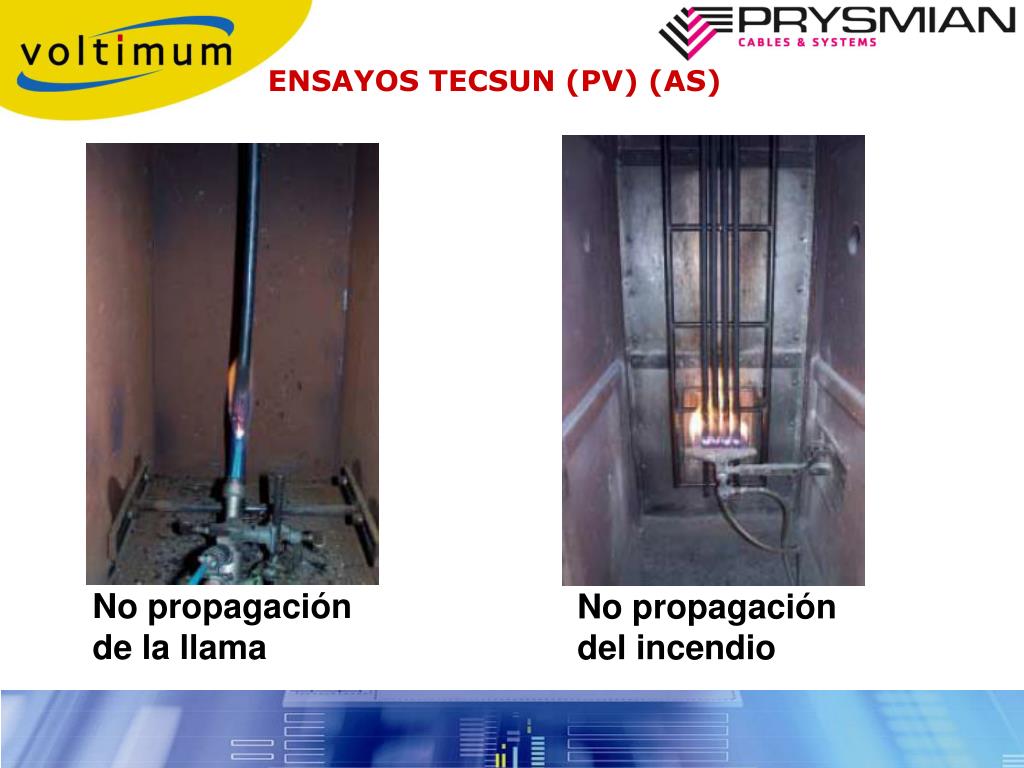

  12. ENSAYOS TECSUN (PV) (AS) No propagación de la llama No propagación del incendio

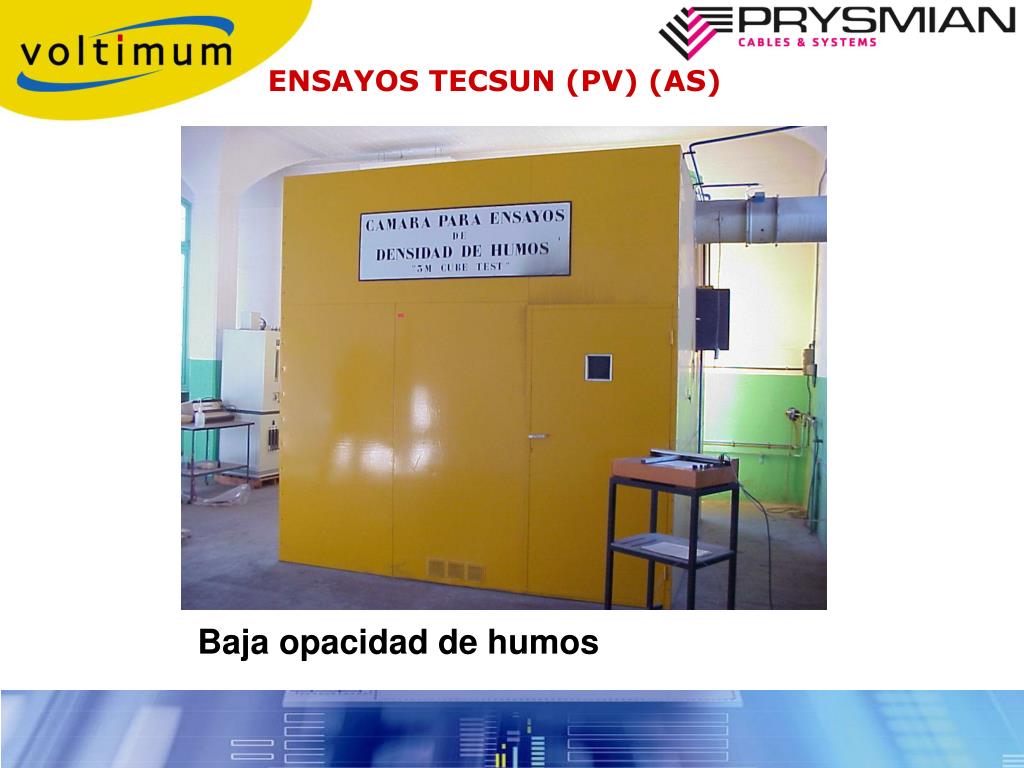

  13. ENSAYOS TECSUN (PV) (AS) Baja opacidad de humos

  14. ENSAYOS TECSUN (PV) (AS) Baja toxicidad y corrosividad de humos (libre de halógenos)

  15. Instalación de 100 kWp (centralizada) sustitución de cable .- Vertido en red 437 kW h / día x 0,44 € / kW h ≈ 192,28 € / día .- Plazo de desmontaje y montaje de nuevo cable* ≈ 10 días .- Coste de ausencia de generación ≈ 192,28 € / día x 10 días = 1922,8 € .- Coste de mano de obra ≈ 1500 € / día x 10 días = 15000 € .- Coste del nuevo cable ≈ 4200 € Coste total de sustitución del cable ≈ 21000 € * Supuesta disponibilidad inmediata de recursos humanos y materiales

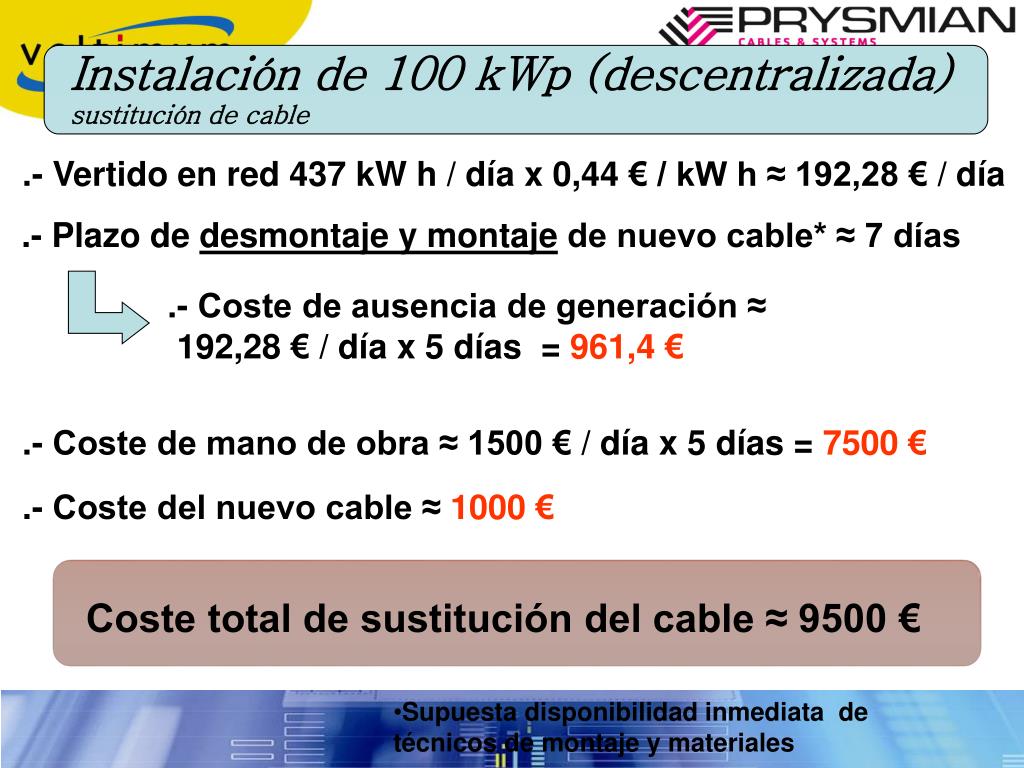

  16. Instalación de 100 kWp (descentralizada) sustitución de cable .- Vertido en red 437 kW h / día x 0,44 € / kW h ≈ 192,28 € / día .- Plazo de desmontaje y montaje de nuevo cable* ≈ 7 días .- Coste de ausencia de generación ≈ 192,28 € / día x 5 días = 961,4 € .- Coste de mano de obra ≈ 1500 € / día x 5 días = 7500 € .- Coste del nuevo cable ≈ 1000 € Coste total de sustitución del cable ≈ 9500 € • Supuesta disponibilidad inmediata de • técnicos de montaje y materiales

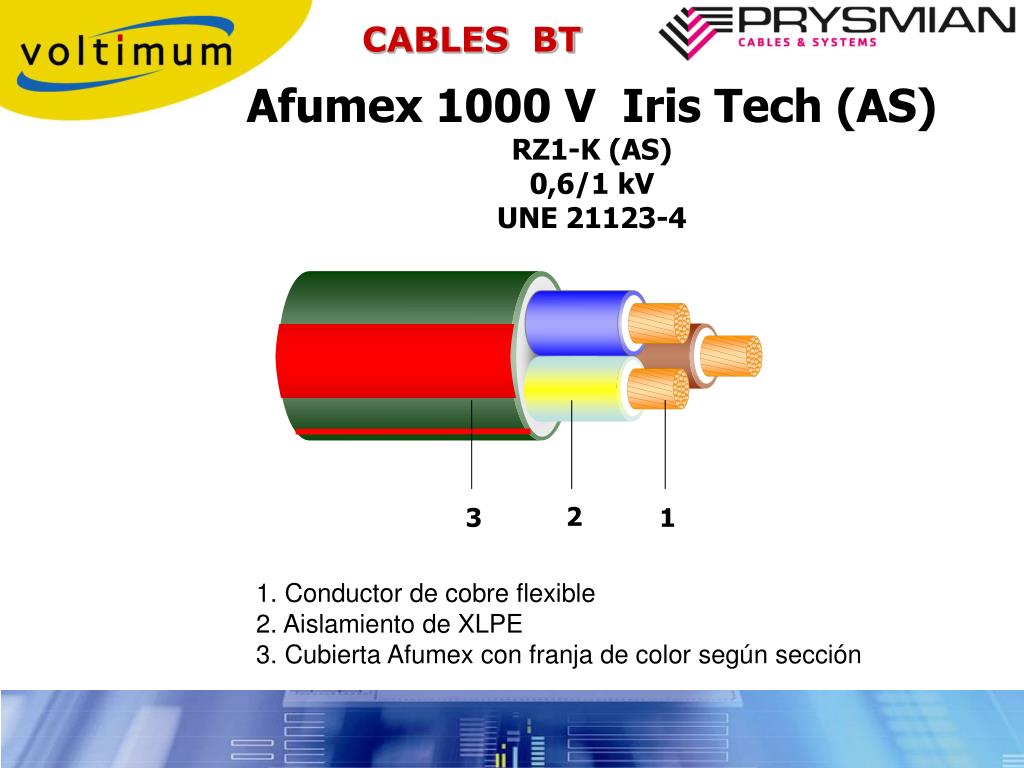

  17. CABLES BT Afumex 1000 V Iris Tech (AS) RZ1-K (AS) 0,6/1 kV UNE 21123-4 2 3 1 1. Conductor de cobre flexible 2. Aislamiento de XLPE 3. Cubierta Afumex con franja de color según sección

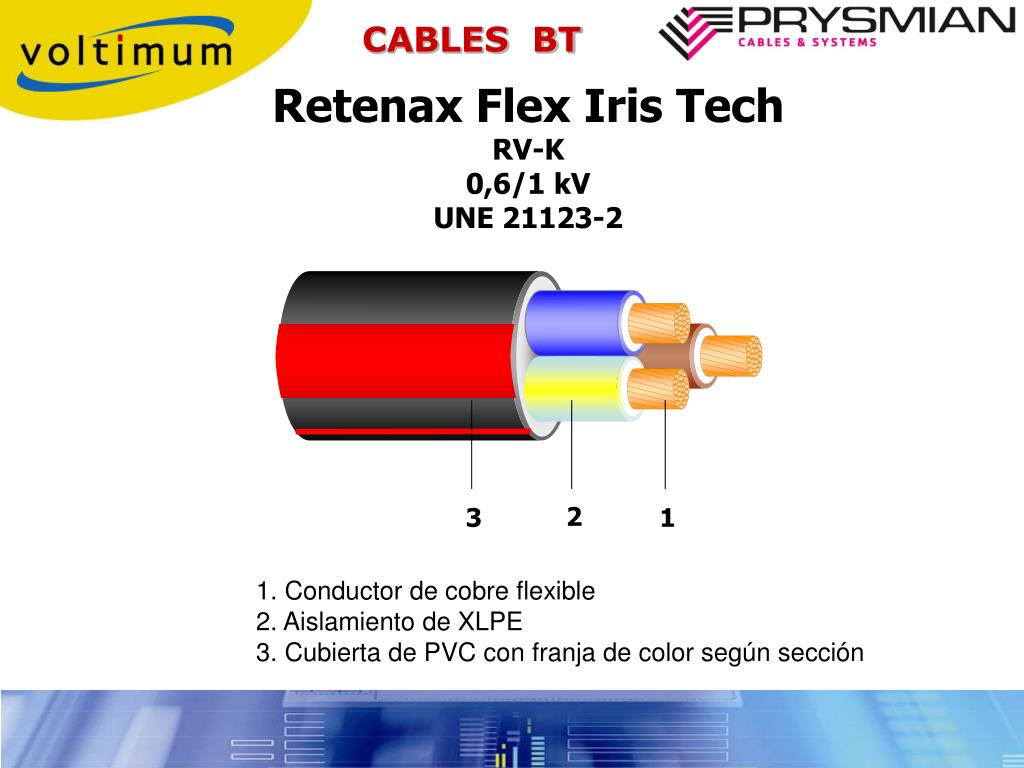

  18. CABLES BT Retenax Flex Iris Tech RV-K 0,6/1 kV UNE 21123-2 2 3 1 1. Conductor de cobre flexible 2. Aislamiento de XLPE 3. Cubierta de PVC con franja de color según sección

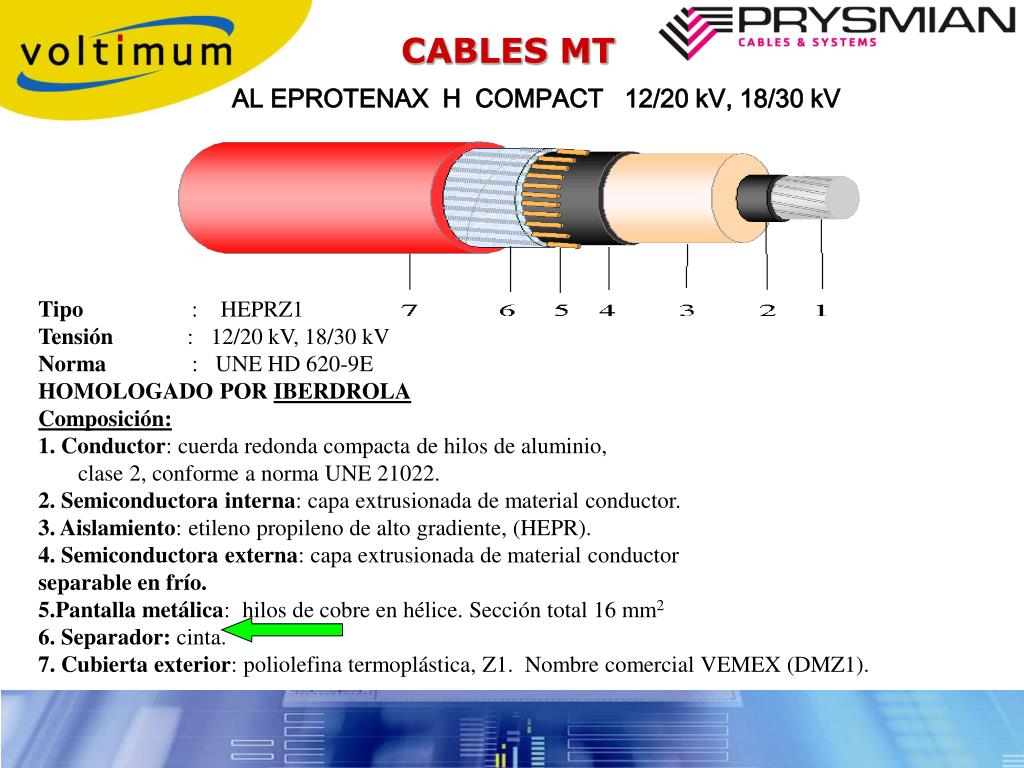

  19. CABLES MT AL EPROTENAX H COMPACT 12/20 kV, 18/30 kV • Tipo : HEPRZ1 • Tensión : 12/20 kV, 18/30 kV • Norma : UNE HD 620-9E • HOMOLOGADO POR IBERDROLA • Composición: • Conductor: cuerda redonda compacta de hilos de aluminio, • clase 2, conforme a norma UNE 21022. • 2. Semiconductora interna: capa extrusionada de material conductor. • 3. Aislamiento: etileno propileno de alto gradiente, (HEPR). • 4. Semiconductora externa: capa extrusionada de material conductor • separable en frío. • 5.Pantalla metálica: hilos de cobre en hélice. Sección total 16 mm2 • 6.Separador: cinta. • 7. Cubierta exterior: poliolefina termoplástica, Z1. Nombre comercial VEMEX (DMZ1).

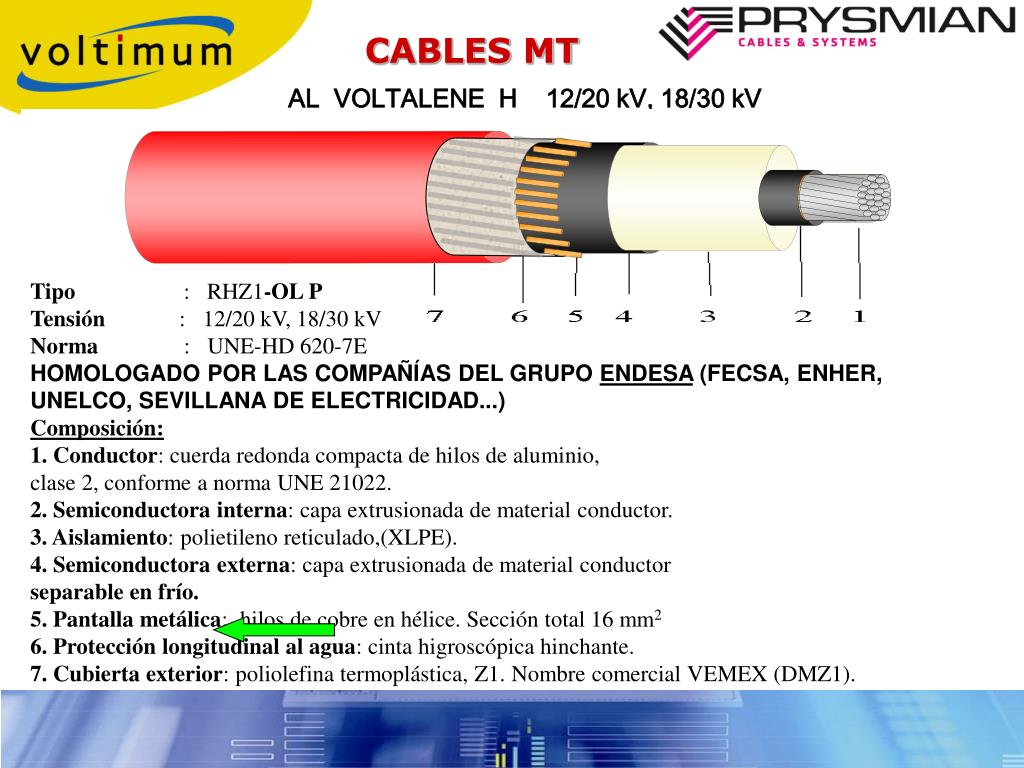

  20. CABLES MT AL VOLTALENE H 12/20 kV, 18/30 kV • Tipo : RHZ1-OL P • Tensión : 12/20 kV, 18/30 kV • Norma : UNE-HD 620-7E • HOMOLOGADO POR LAS COMPAÑÍAS DEL GRUPO ENDESA (FECSA, ENHER, UNELCO, SEVILLANA DE ELECTRICIDAD...) • Composición: • Conductor: cuerda redonda compacta de hilos de aluminio, • clase 2, conforme a norma UNE 21022. • 2. Semiconductora interna: capa extrusionada de material conductor. • 3. Aislamiento: polietileno reticulado,(XLPE). • 4. Semiconductora externa: capa extrusionada de material conductor • separable en frío. • 5. Pantalla metálica: hilos de cobre en hélice. Sección total 16 mm2 • 6. Protección longitudinal al agua: cinta higroscópica hinchante. • 7. Cubierta exterior: poliolefina termoplástica, Z1. Nombre comercial VEMEX (DMZ1).

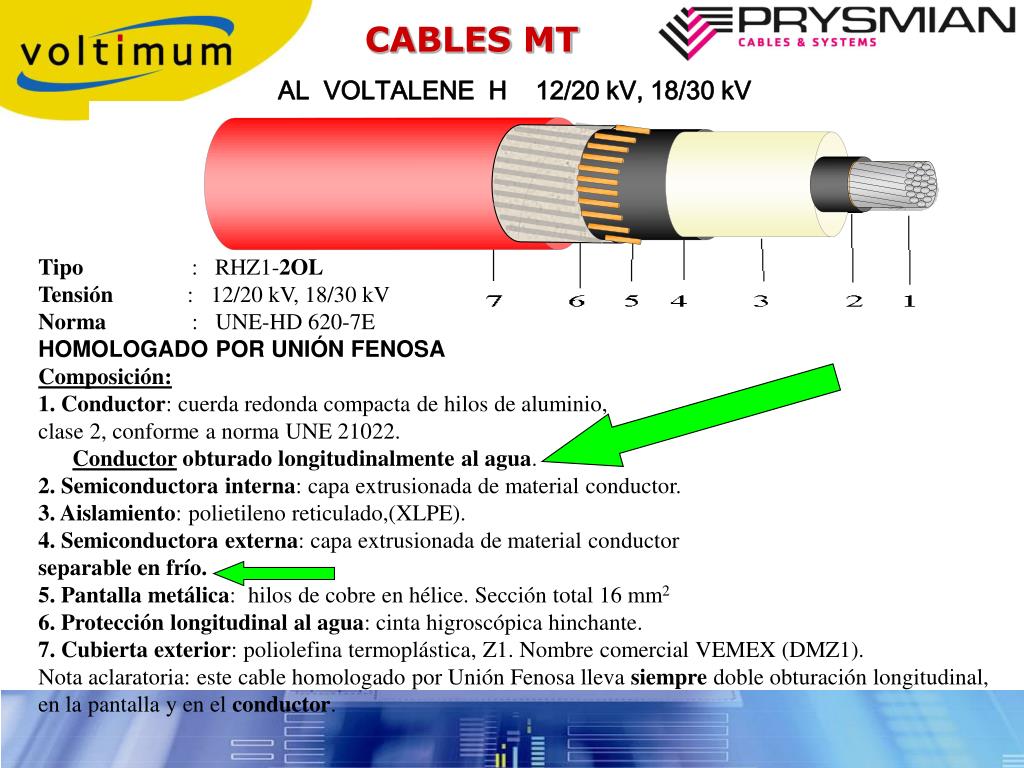

  21. CABLES MT AL VOLTALENE H 12/20 kV, 18/30 kV • Tipo : RHZ1-2OL • Tensión : 12/20 kV, 18/30 kV • Norma : UNE-HD 620-7E • HOMOLOGADO POR UNIÓN FENOSA • Composición: • Conductor: cuerda redonda compacta de hilos de aluminio, • clase 2, conforme a norma UNE 21022. • Conductor obturado longitudinalmente al agua. • 2. Semiconductora interna: capa extrusionada de material conductor. • 3. Aislamiento: polietileno reticulado,(XLPE). • 4. Semiconductora externa: capa extrusionada de material conductor • separable en frío. • 5. Pantalla metálica: hilos de cobre en hélice. Sección total 16 mm2 • 6. Protección longitudinal al agua: cinta higroscópica hinchante. • 7. Cubierta exterior: poliolefina termoplástica, Z1. Nombre comercial VEMEX (DMZ1). • Nota aclaratoria: este cable homologado por Unión Fenosa lleva siempre doble obturación longitudinal, • en la pantalla y en el conductor.

  22. Intensidades admisibles para el cable Tecsun (PV) (AS) www.prysmian.es

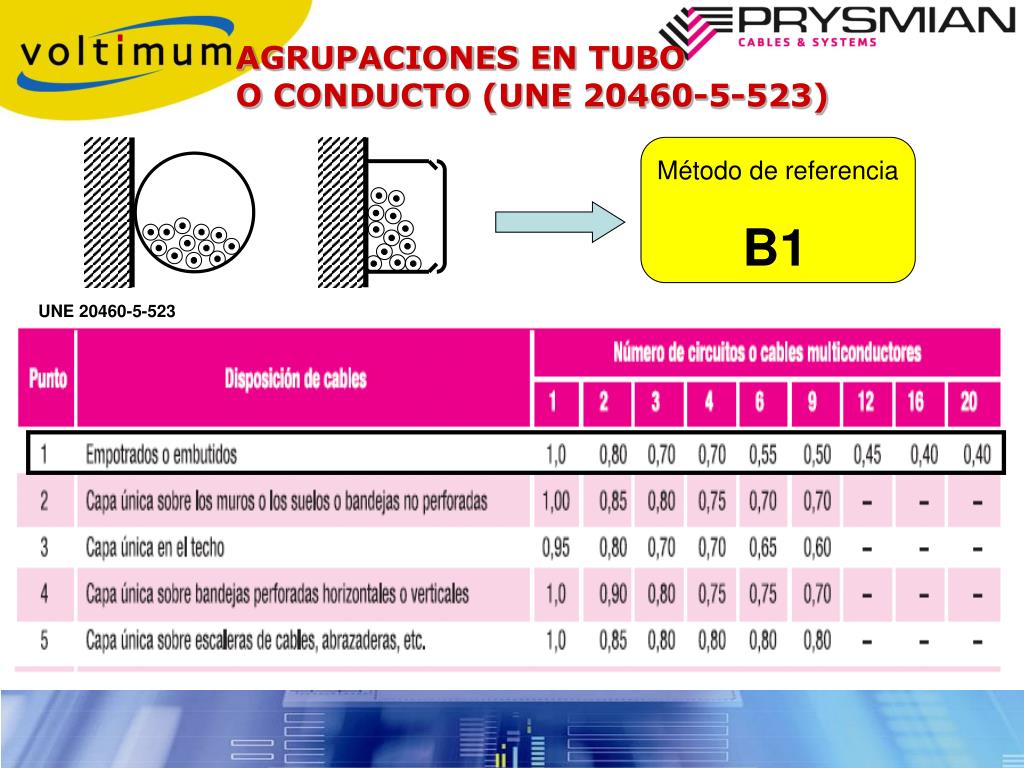

  23. AGRUPACIONES EN TUBO O CONDUCTO (UNE 20460-5-523) Método de referencia B1 UNE 20460-5-523

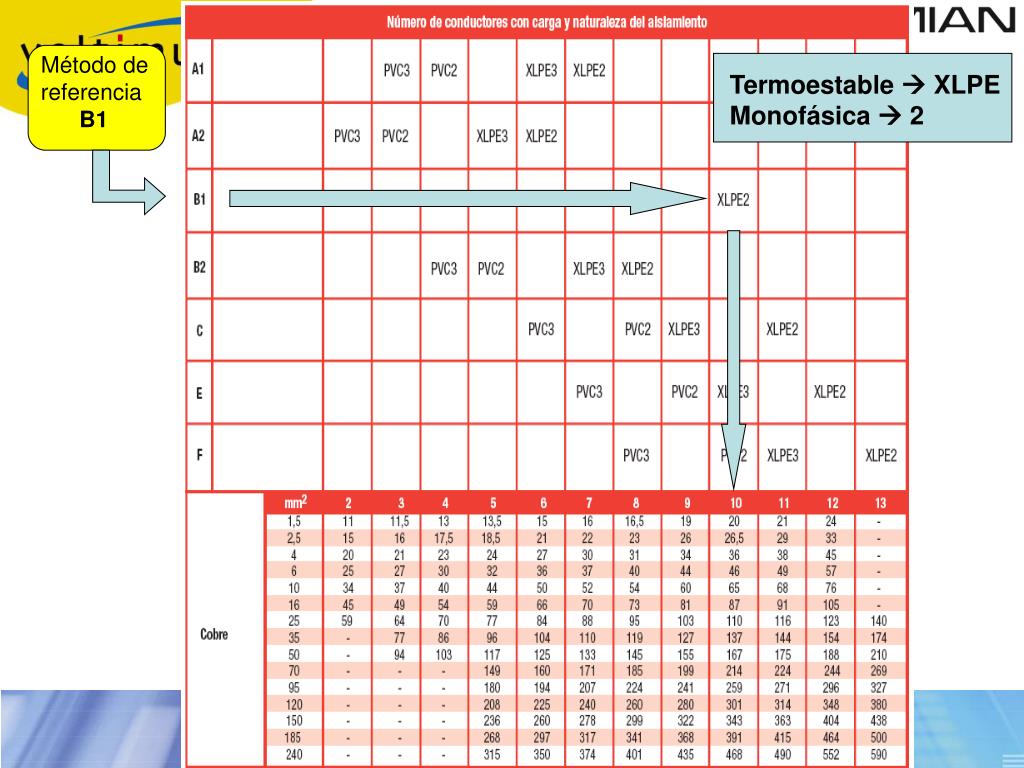

  24. Método de referencia B1 Termoestable  XLPE Monofásica  2

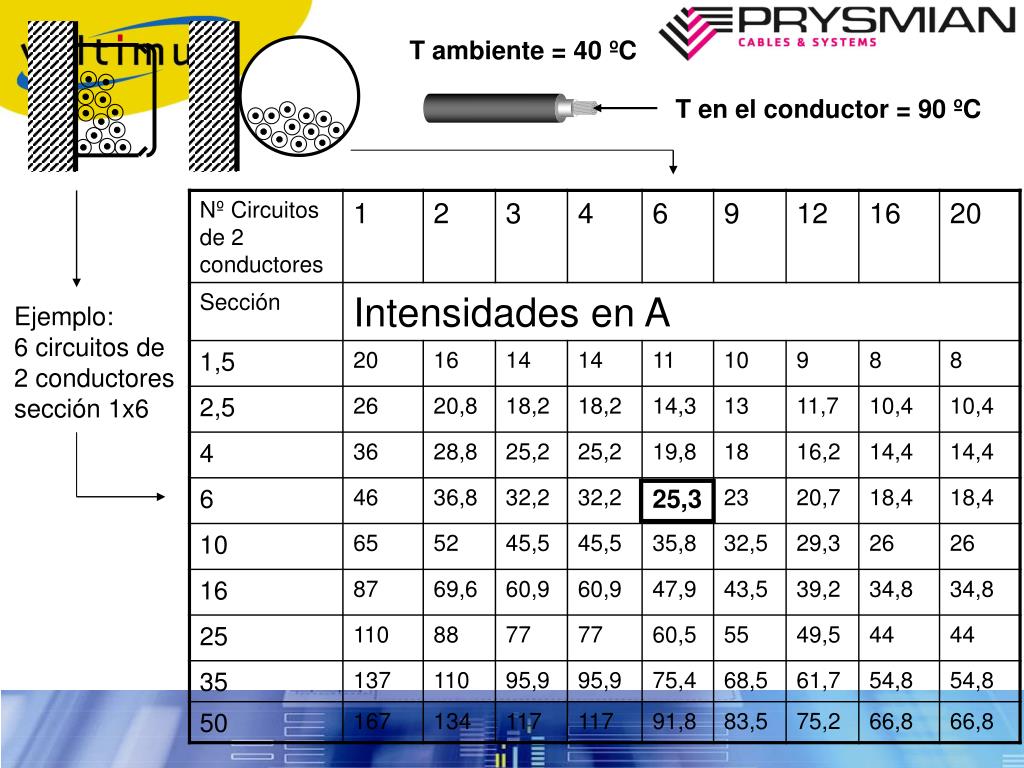

  25. T ambiente = 40 ºC T en el conductor = 90 ºC Ejemplo: 6 circuitos de 2 conductores sección 1x6

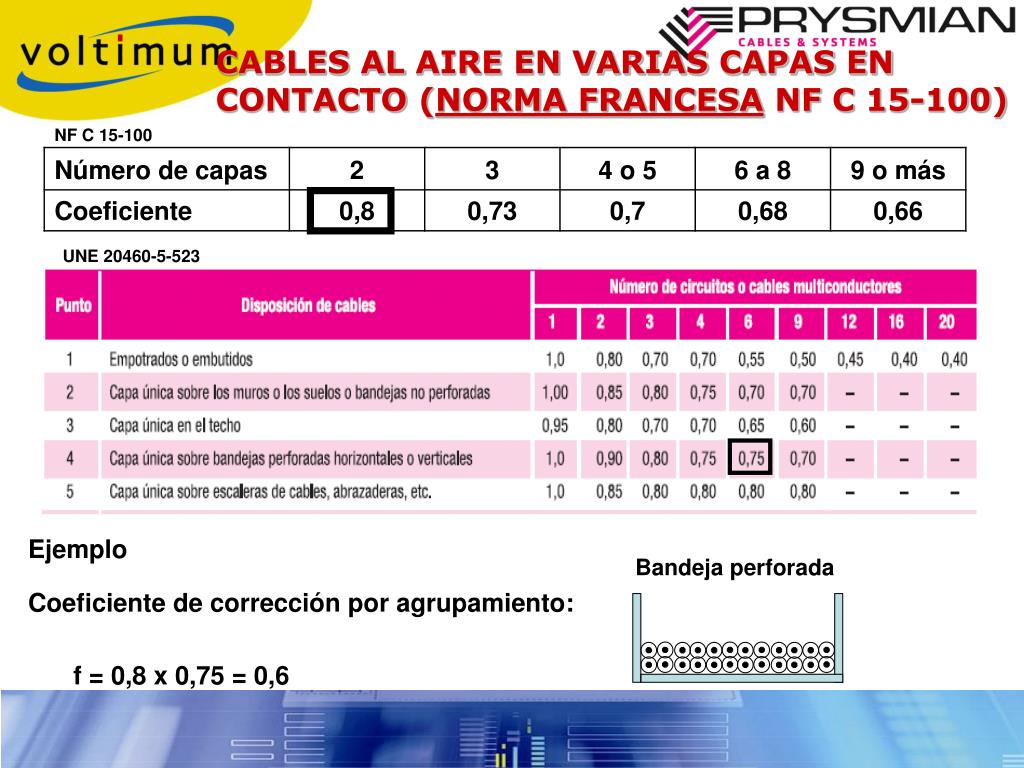

  26. CABLES AL AIRE EN VARIAS CAPAS EN CONTACTO (NORMA FRANCESA NF C 15-100) NF C 15-100 UNE 20460-5-523 Ejemplo Bandeja perforada Coeficiente de corrección por agrupamiento: f = 0,8 x 0,75 = 0,6

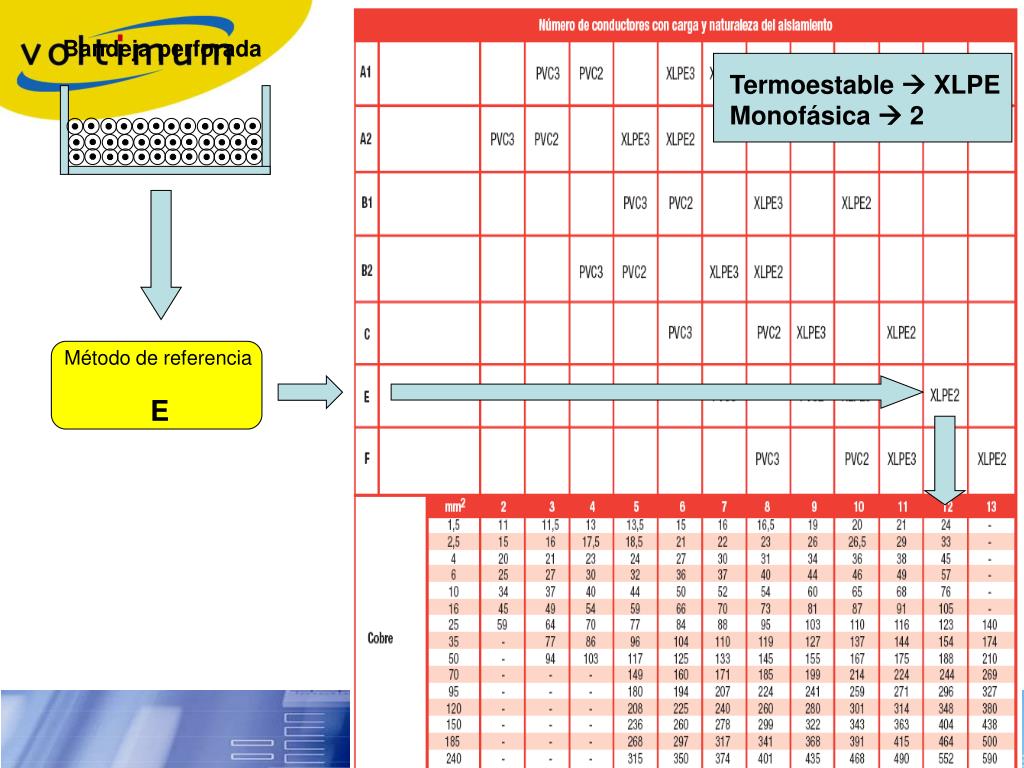

  27. Bandeja perforada Termoestable  XLPE Monofásica  2 Método de referencia E

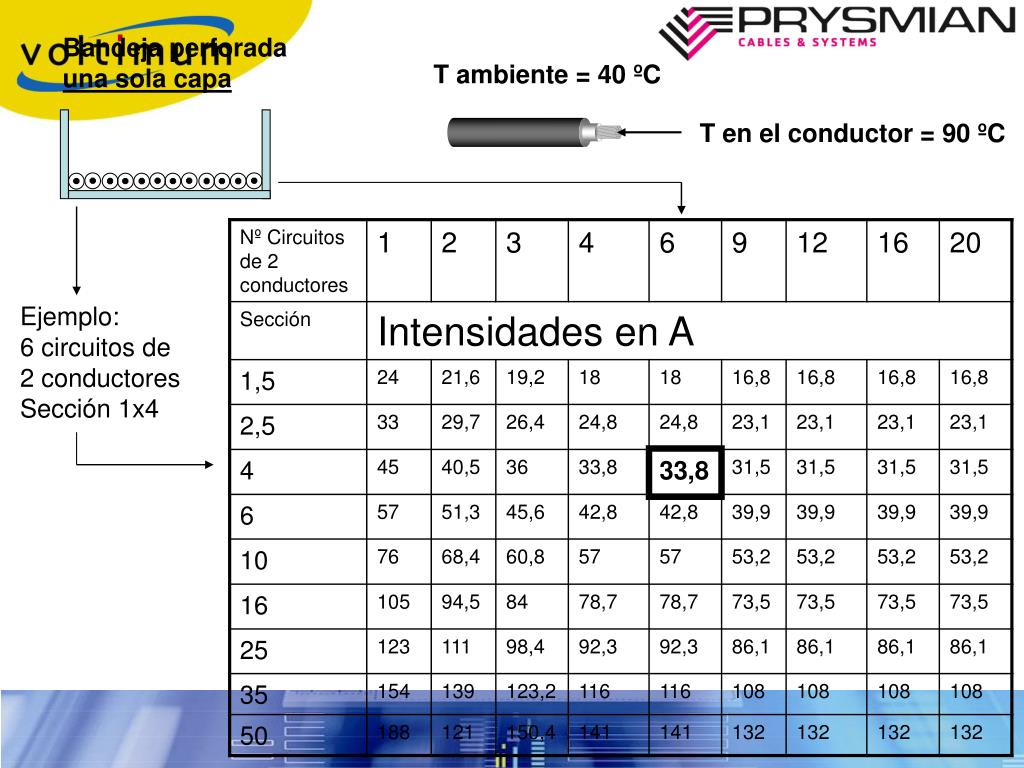

  28. Bandeja perforada una sola capa T ambiente = 40 ºC T en el conductor = 90 ºC Ejemplo: 6 circuitos de 2 conductores Sección 1x4

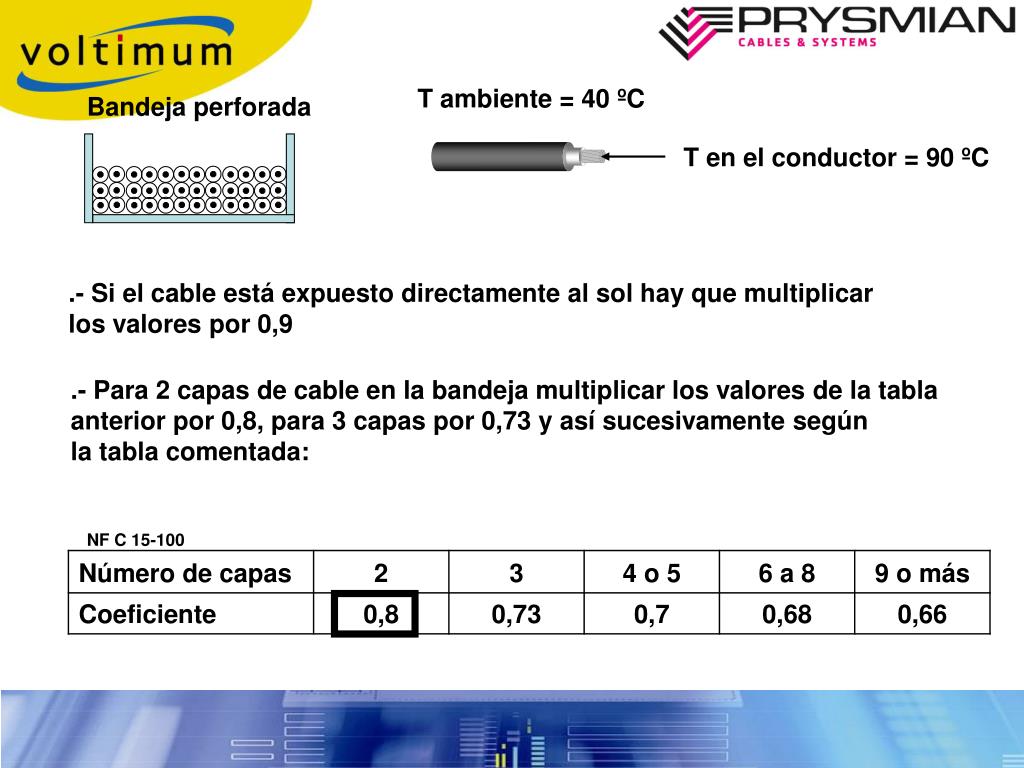

  29. T ambiente = 40 ºC Bandeja perforada T en el conductor = 90 ºC .- Si el cable está expuesto directamente al sol hay que multiplicar los valores por 0,9 .- Para 2 capas de cable en la bandeja multiplicar los valores de la tabla anterior por 0,8, para 3 capas por 0,73 y así sucesivamente según la tabla comentada: NF C 15-100

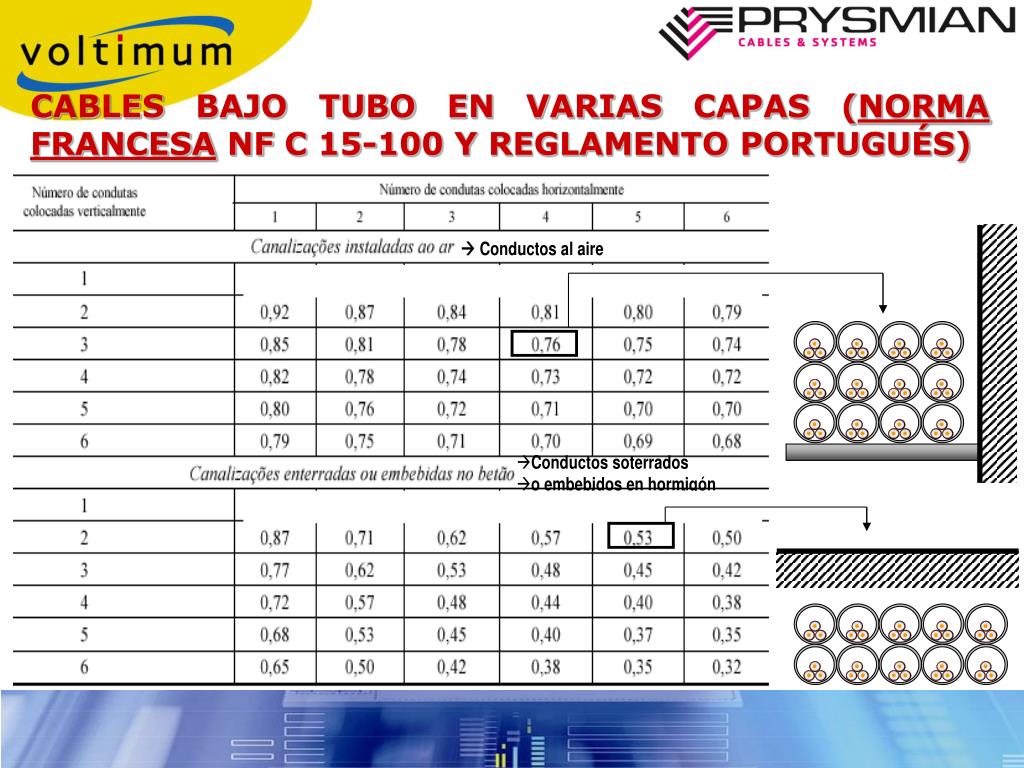

  30. CABLES BAJO TUBO EN VARIAS CAPAS (NORMA FRANCESA NF C 15-100 Y REGLAMENTO PORTUGUÉS)

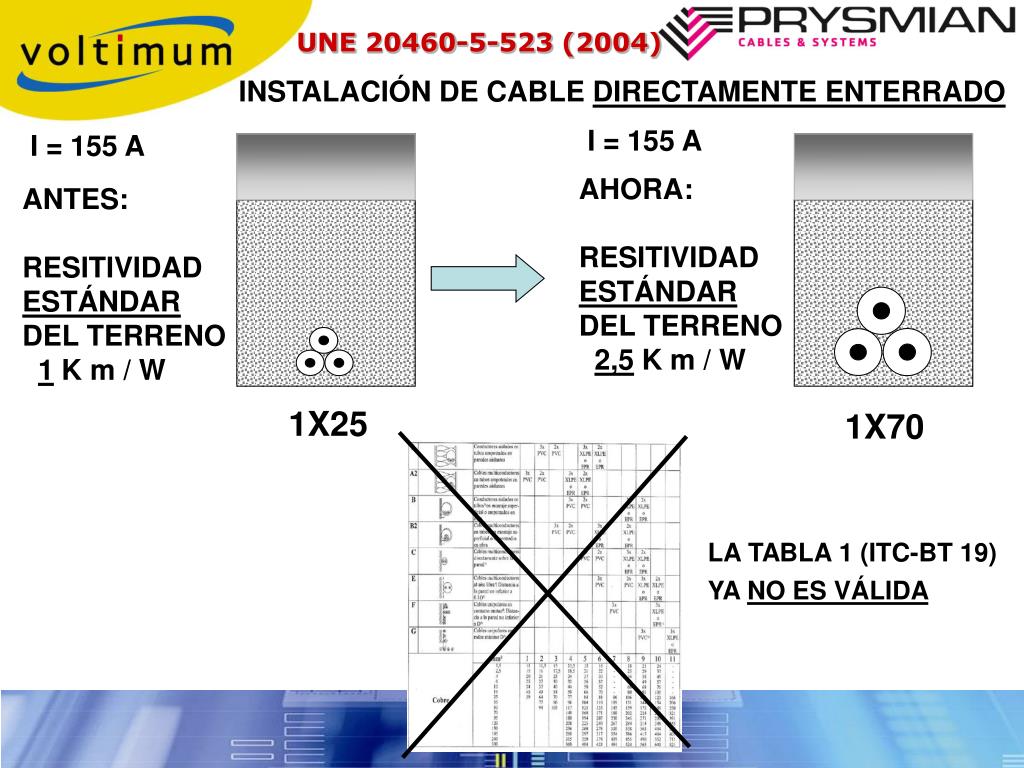

  31. UNE 20460-5-523 (2004) INSTALACIÓN DE CABLE DIRECTAMENTE ENTERRADO I = 155 A I = 155 A AHORA: RESITIVIDAD ESTÁNDAR DEL TERRENO 2,5 K m / W ANTES: RESITIVIDAD ESTÁNDAR DEL TERRENO 1 K m / W 1X25 1X70 LA TABLA 1 (ITC-BT 19) YA NO ES VÁLIDA

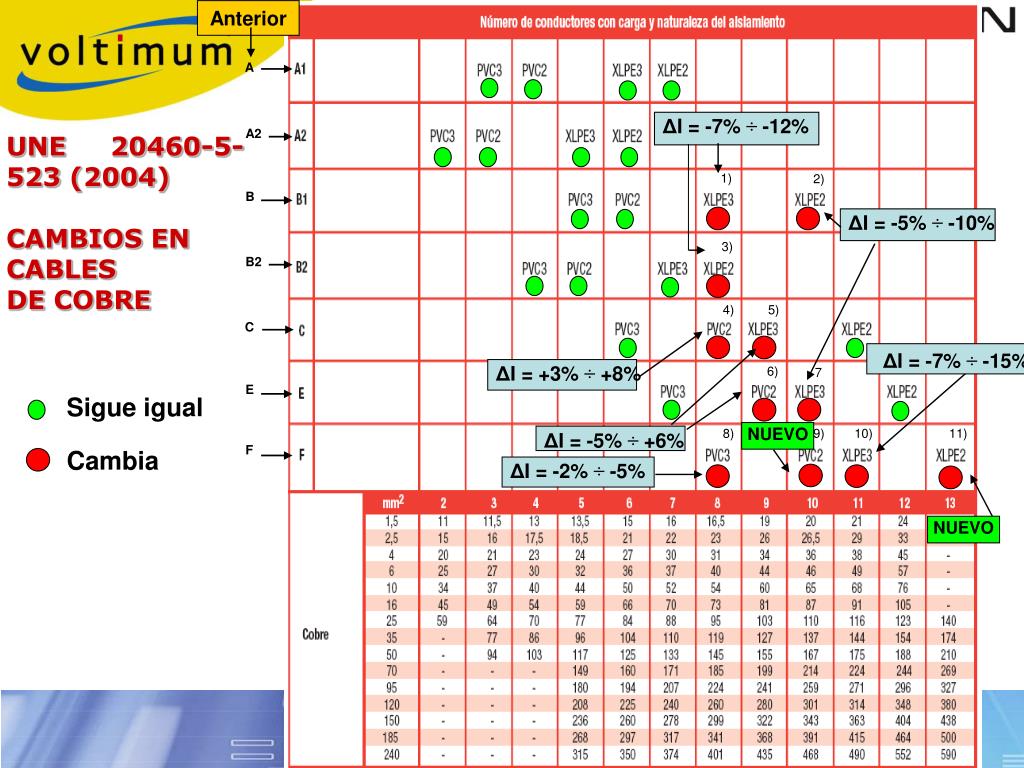

  32. ΔI = -5% ÷ -10% ΔI = -2% ÷ -5% ΔI = -5% ÷ +6% ΔI = +3% ÷ +8% ΔI = -7% ÷ -12% NUEVO NUEVO Anterior A A2 UNE 20460-5-523 (2004) CAMBIOS EN CABLES DE COBRE 1) 2) B 3) B2 4) 5) C ΔI = -7% ÷ -15% 6) 7 E Sigue igual 8) 9) 10) 11) F Cambia
