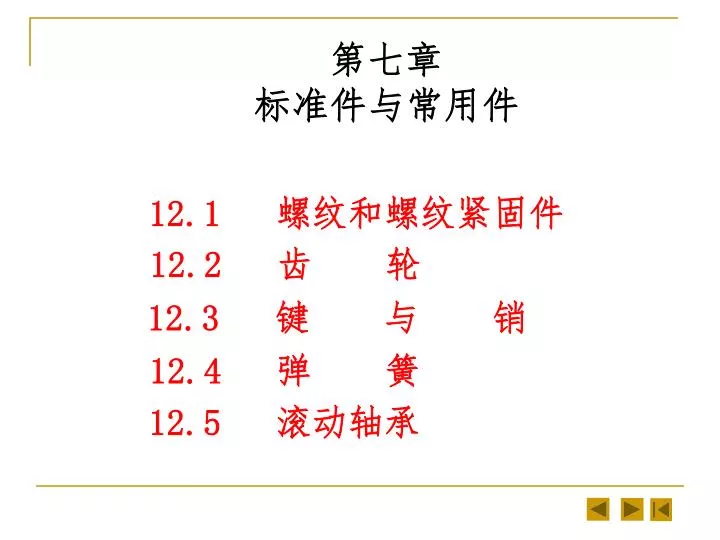

  1. 第七章 标准件与常用件 12.1 螺纹和螺纹紧固件 12.2 齿 轮 12.3 键 与 销 12.4 弹 簧 12.5 滚动轴承

  2. 标 准 件 与 常 用 件 1.标准件:就是国家标准将其型式、结构、材料、尺寸、精度及画法等均予以标准化的零件。如螺栓、双头螺柱、螺钉、螺母、垫圈，以及键、销、轴承等，由专门厂家进行大批量生产。 2.常用件: 国家标准对其部分结构及尺寸参数进行了标准化的零件，如齿轮、弹簧等。

  3. 工件 卡盘 车刀 7.1 螺纹和螺纹紧固件 一、螺纹的形成、结构和要素 ⒈ 螺纹的形成 内螺纹—制在圆柱体内 表面上的螺纹 外螺纹—制在圆柱体外 表面上的螺纹 2)车内螺纹 1)车外螺纹

  4. 在机床上加工外螺纹

  5. 在机床上加工内螺纹

  6. 防止螺纹端部损坏 便于安装 倒角（圆锥面） 平顶 圆顶（球面） ⒉ 螺纹的结构 倒角 ⑴ 螺纹末端 有什么作用？

  7. 退刀槽 螺尾 外退刀槽 退刀纹 退刀纹 开始退刀 退出车刀 内退刀槽 ⑵ 螺纹收尾和退刀槽 螺纹收尾

  8. 牙型 ⒊ 螺纹的五要素 ⑴ 螺纹的牙型 在通过螺纹轴线的剖面上，螺纹的轮廓形状。 常用的有： 三角形 梯形 锯齿形

  9. ⑵ 螺纹的大径和小径 大径：与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。用D、d表示。 小径：与外螺纹牙底或内螺纹牙顶相切的 假想圆柱面的直径。用 D1、d1表示。 牙顶 大径 d(D) 小径 d1(D1) 牙底 牙顶 牙底

  10. 牙底 牙顶 牙底 牙顶 螺纹的中径： 一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。 内螺纹 大径 D、d 中径D2、d2 外螺纹 小径D1、d1

  11. ⑶ 螺纹的线数n 若圆柱面上只有一条螺纹盘绕时叫做单线螺纹。 若同时有两条或两条以上螺纹盘绕时，就叫做多线螺纹。 双线螺纹 单线螺纹

  12. 导程 螺距 螺距 ⑷ 螺距和导程 螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。 同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离L称为导程。 二者之间的关系：螺距=导程/线数 =导程 单线螺纹： P=L 多线螺纹： P=L/n

  13. 注意： 只有当五个要素相同时，内外螺纹才能拧合在一起。 ⑸ 螺纹的旋向 螺纹牙型 最基本要素 相同 直径 标准螺纹 螺距 右旋 左旋

  14. 粗牙螺纹 普通螺纹 细牙螺纹 小螺纹 连接螺纹 米制锥螺纹 用螺纹密封的管螺纹 非螺纹密封的管螺纹 管螺纹 60°圆锥管螺纹 梯形螺纹 传动螺纹 锯齿形螺纹 自攻螺钉用螺纹 特种螺纹 二、螺纹的种类 螺纹

  15. 特征 代号 外 形 图 用 途 螺 纹 种 类 粗牙 普 通 螺 纹 细牙 管 螺 纹 梯形螺纹 锯 齿 形 螺纹 常用的几种螺纹的特征代号及用途 是最常用的联接螺纹 M 连 接 螺 纹 用于细小的精密或薄壁零件 用于水管、油管、气管等薄 壁管子上，用于管路的联接 G 用于各种机床的 丝杠，作传动用 传 动 螺 纹 Tr 只能传递单方向的动力。 B

  16. 三、螺纹的规定画法 1）牙顶—粗实线(外螺纹的大径线，内 螺纹的小径线)。 2）牙底—细实线 (外螺纹的小径线，内 螺纹的大径线)。 3）螺纹终止线—粗实线。 4）在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。 5）不管是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画到粗实线。 6）当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。

  17. 倒角圆不画 大径线画粗实线 A 小径线画细实线且画到倒角内 小径圆约画3/4圈 螺纹终止线画粗实线 小径≈0.85d 小径 A 大径 螺纹终止线画一小段 剖面线画到大径线 ⒈ 外螺纹画法 外螺纹剖视画法： A－A

  18. ⒉ 内螺纹画法 (a) 内螺纹通孔画法 牙顶圆(粗实线) 牙底线(细实线) 牙顶线(粗实线) 小径D1 大径D 注意:剖面线画到粗实线为止 牙底圆(约3/4圆周细实线,倒角圆不画) (b) 内螺纹不通孔(盲孔)画法 120° 螺孔深度 螺纹终止线 钻孔深度

  19. 0.5D 120° 内螺纹盲孔的形成过程: 钻孔 攻丝

  20. 2×45° 2×45° 2×45° b 与轴线成30° φ ⒊ 螺纹局部结构的画法与标注 ⑴ 倒角 ⑶ 螺尾 ⑵ 退刀槽 螺尾—只在有要求时才画，不需标注。

  21. 5:1 ⒋ 螺纹牙型的表示 ⑴ 重合画法 ⑵ 移出局部放大

  22. A 旋入深度 A ⒌ 螺纹连接的画法 A－A 按不剖画 内、外螺纹剖 面线方向相反 画图要点： 1)大径线和大径线对齐；小径线 和小径线对齐。 2)旋合部分按外螺纹画；其余部 分按各自的规定画。

  23. 剖面线应该画到粗实线 画图步骤： 1） 画外螺纹 2） 确定内螺纹的端面位置 3） 画内螺纹及其余部分投影

  24. 右旋 左旋 长：L 中等：N 短：S 中径和顶径 公差带代号 四、螺纹的标注 ⒈ 标注的基本模式 螺纹代号 公称直径 × 螺距(导程/线数) 旋向 － 公差带代号 旋合长度代号 － ☆粗牙螺纹可以不标注螺距。 ☆单线螺纹可以不标注导程与线数。 ☆右旋螺纹可省略“右”字，左旋时则标注LH。 ☆旋合长度为中等时，“N”可省略。

  25. 短旋合长度 普通螺纹 顶径公差带代号 大径d＝20 中径公差带代号 螺距P2 (细牙) 左旋 梯形螺纹 长旋合长度 大径D＝40 中径、顶径公差带代号 螺距P7导程14线数2 ⒉ 标注示例 例1： M 20 ×2 LH -5g6g - s 例2： Tr40×7(14/2)－7H－L 右旋

  26. 外螺纹 管螺纹 内螺纹 ⒊ 标注方法 M20-7H M20×2 G1 尺寸界线应 从大径引出！ 注： G右面的数字不是管螺纹大径，而是它的公称直径。“1”表示英寸。

  27. 4.常用螺纹的种类及标注：

  28. 国标号 螺纹规格 0.8d 螺母 GB/T41 M12 2d 五、螺纹紧固件的标记和画法 常用的螺纹紧固件有：螺栓、螺钉、双头螺柱、螺母和垫圈等，并且它们都是标准件。在设计时，不必画出，只需在装配图中画出，并写明所用标准件的标记即可。标记方法按“GB”有关规定。 ⒈ 六角螺母 简化画法： 规定标记： 例：

  29. 螺栓长度 0.1d×45° d 2d 0.15d （由设计决定） L 0.7d 1.1d 2.2d 规格 指用于M12的 螺栓或螺钉 ⒉ 六角头螺栓 例： 规定标记： 螺栓GB/T5780 M12×80 简化画法： 简化画法： ⒊ 垫圈 规定标记： 例： 垫圈GB/T97.1 12

  30. 开槽圆柱头螺钉 0.1d×45° 0.2d 1.5d d 2d 0.3d 0.6d L ⒋ 螺钉 例： 规定标记： 螺钉GB/T65 M12×L 简化画法：

  31. 位于同一直线上 0.3d L δ2 δ1 六、螺纹紧固件装配图的画法 ⒈ 螺栓连接装配图的简化画法 分界面应画到螺栓轮廓线 1) 被连接件的孔径=1.1d 2) 两块板的剖面线方向不同 3) 剖切面通过螺杆的轴线时螺 栓、垫圈、螺母按不剖画 4) 螺栓的有效长度按下式计算 L计=δ1+ δ2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d 计算后查表取标准值

  32. 画图步骤： 在三个视图中，优先 选择积聚性强的视图， 所以首先画俯视图。

  33. 螺栓连接的安装过程模型

  34. L  bm 2. 螺柱连接装配图的简化画法 L计=  +0.15d+0.8d+0.3d bm同螺钉,由被联接件的材料决定。

  35. 双头螺柱连接的安装过程模型

  36. 3. 螺钉连接装配图的简化画法 δ L bm 0.5d 45° 螺钉长度：L计=bm+δ 钢 ： bm=d bm 铸铁: bm=1.25d或1.5d 铝: bm=2d

  37. 螺钉连接的安装过程模型

  38. 常见的几种错误画法： 螺纹终止线应画 到什么地方? 螺纹画到什么地方? 螺钉末端应画 到什么位置？

  39. 画在何处？ 剖面线画到 什么位置？ 应为多少度？ 倾斜多少度？

  40. 12.2 齿 轮 传递运动和动力 1.作用 改变轴的转速与转向 2.种类 圆锥齿轮 蜗轮蜗杆 圆柱齿轮 用于两轴交叉时的传动 用于两轴相交时的传动 用于两轴平行时的传动

  41. 一、圆柱齿轮 1、齿轮的参 数及计算 4)齿距P 6)齿顶高hf 7)齿根高ha 5)齿厚s 3)齿根圆df 1)分度圆d 2)齿顶圆da h = ha +hf 8) 齿高h 9) 模数m(基本参数) 若用z表示齿数，分度圆周长l =πd =z・p ,则d = z‧p /π，令p/π= m,可得d = m‧z。

  42. 表16-8 标准模数（GB/T 1357-1987） 第一系列 0.1 0.12 0.15 0.2 0.25 0.3 0.4 1.25 1.5 2 2.5 3 4 5 16 20 25 32 40 50 第二系列 0.35 0.7 0.9 1.75 2.25 2.75 （3.25） （6.5） 7 9 （11） 14 18 22 表16-9 标准直齿圆柱齿轮的尺寸计算 名称 代号 计算公式 名称 代号 计算公式 齿轮高 ha ha= m 分度圆直径 d d = m z 齿根高 hf hf= 1.25m 齿顶圆直径 da da= m(z+2) 齿高 h h= 2.25m 齿根圆直径 df df = m(z-2.5) 10) 压力角: 两个相啮合的齿轮齿廓在接触点出的受力方向与运动方向的夹角。 只有模数和压力角都相同的齿轮才能相互啮合。 计算时先确定模数和齿数,其他的尺寸可由它们计算出来。

  43. 2. 圆柱齿轮的画法 齿顶圆(粗实线) 分度圆(细点划线) 齿根圆(细实线) 轮齿部分不画剖面线 齿顶线 分度线 齿根线 齿根线 可省略 (a)外形 粗实线 细点划线 粗实线 平行线表轮齿方向 细实线 可省略 (b)全剖 (c)半剖（斜齿）

  44. 齿顶线 齿根线 齿顶线 粗实线 粗实线 粗实线 齿顶线 齿根圆—细实线 虚 线 （可省略） 3. 两圆柱齿轮啮合的画法 节圆相切 (b)侧视图 (a)全剖 在非圆投影的剖视图上,两轮节线重合,画点划线 啮合处的画法(五条线)

  45. 一、键 联 接 皮带轮 键 轴 12.3 键 与 销 1. 键的功用、种类及标记 (1) 键的功用 键是用来连接轴及轴上的传动件,如齿轮、皮带轮等，起传递扭矩的作用。

  46. 普通平键 (2) 键的种类 半圆键 钩头楔键 (3) 键的标记 标记: 键18×100 GB/T 1096-1979 例： 表示： 圆头普通平键(A)型 b（宽度）=18mm L（长度）=100mm

  47. 2. 键联接的画法 键 轴 轮
