第五章 放大器的频率响应

第五章 放大器的频率响应. 第一节 频率响应的分析方法 第二节 晶体三极管的高频运用 第三节 放大器的频响分析 第四节 放大器展宽频带的方法 第五节 多级放大器的闭环稳定性. 图 1 CE 接法基本放大电路. 第一节 频率响应的分析方法. （ 1 ）用公式表示：. 一、频率响应 ： 把放大器的幅频特性与相频特性统称为频率响应。 1 、幅频特性与相频特性：（对基本放大电路）. 频率响应 :. 其中 : A u (f) —— 为幅频响应 φ(f) —— 为相频响应. A(jf ). A V. 0.707A V. f.

aden
Download Presentation

第五章 放大器的频率响应

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

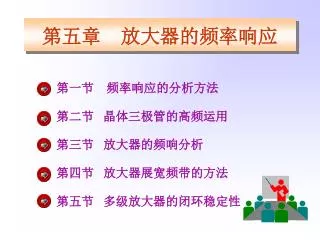

  1. 第五章 放大器的频率响应 第一节 频率响应的分析方法 第二节 晶体三极管的高频运用 第三节 放大器的频响分析 第四节 放大器展宽频带的方法 第五节 多级放大器的闭环稳定性

  2. 图1 CE接法基本放大电路 第一节 频率响应的分析方法 （1）用公式表示： 一、频率响应：把放大器的幅频特性与相频特性统称为频率响应。 1、幅频特性与相频特性：（对基本放大电路） 频率响应: 其中: Au(f) —— 为幅频响应 φ(f) —— 为相频响应

  3. A(jf) AV 0.707AV f fL (jf) f fH -90° -180° -270° 图2 频率响应曲线 （2）用曲线表示（频率特性）: • 幅度频率特性： • AU(j)或 AU(jf) • 相位频率特性： • (j)或 (jf) • 图中将中频增益的0.707A处，所对应的频率称为低频截频（下限)fL和高频截频(高截)fH。

  4. 2.频带宽度： 低频截频 • BW = fH - fL ≈ fH ,称带宽。 高频截频 • BW是放大器的重要指标之一，根据放大器的用途不同，对频带宽度有不同的要求。 • 音频：一般要求频率范围在 20HZ ~~ 20KHZ（耳朵 • 的灵敏度）。 • 视频：fL在几十HZ以下，fH几十兆HZ，用于通信、 • 电子仪器和设备中。

  5. 3.频率失真： 幅度频率失真和相位频率失真统称为频率失真。 • 幅频特性偏离中频值的现象称为幅度频率失真; • 相频特性偏离中频值的现象称为相位频率失真。 • 产生频率失真的原因: • (1).放大电路中存在电抗性元件，例如 • 耦合电容、旁路电容、分布电容、变压器、分布电感等; • (2).三极管的()是频率的函数。 • 在研究频率特性时，三极管的低频小信号模型不再适用，而要采用高频小信号模型。

  6. 3.影响放大器截频的主要原因： ①引起低频增益下降的主要原因是： 耦合电容、旁路电容。 ②引起高频增益下降的主要原因是： 结电容Cc和Ce.

  7. 拉氏变换 （一）线性系统的分析：时域 复频域 拉氏逆变换 自变量：t 自变量：s=+j f(t)→ →y(t) ↓↑ ↓↑ F(S)→ →Y(T) 二、传输函数 输出函数（响应） • 将独立变量t换成 S =σ+jω, 即将时域分析变为复频域分析。 输入函数（激励） 利用拉氏变换 即: F(S)= L[f(t)] Y(S)= L[y(t)] 频域H（S）

  8. 非标准式 • 线性系统的传递函数H(S): • 定义为初始条件为零时（零状态）；输出函数（响应）的拉氏变换，与输入函数（激励）的拉氏变换之比。 传递函数 即： 零状态响应 • 线性系统的输出函数、输入函数的关系可由常系数微分方程来描述。 • 利用拉氏变换可将线性集中参数的传递函数表示成:

  9. 标准式 H0 = a 0 /b 0 —— 称标尺因子（函数） Z1，Z2，…，Zm —— 为零点（即S=Z1或S=Z2时，H（S）= 0） P1，P2，…，Pn —— 为极点（即S=P1或S=Pn时，H（S）→∞ H0 ’= H0( Z1  Z2…  Zm/ P1 P2 …  Pn )

  10. + + C U2 U1 R - - 例：求如图所示RC耦合电路的电压传递函数，并画出它的 极点——零点图。 解：电路的复频域方程式： RC高通电路 传递函数（电压） 式中： * 传递函数H（S）具有一个极点P1，一个零点Z1=0。

  11. 要分析其频率响应： 令 S= jω 则： • 电压增益： • 该方程式反映了电路的频率特性。

  12. + + C U2 U1 R - - 三、频率响应的描绘——波特图： • 频率响应曲线常用对数直角坐标的波特图来描绘。（如图） 1、求电压增益函数： • 将上式写成零、极点的形式: RC高通电路 • 式中常数项AU=1，零点ω1=0；极点ω2=1 / RC。

  13. 2、画波特图的幅频特性： • 幅频特性曲线：指 |AU（jω）|与ω 的关系。 ⑴ 纵坐标代表幅值，用dB表示： 波特图 其模用dB表示： 图6 RC高通电路的近似频率特性曲线 ⑵ 横坐标代表角频率ω(或f)，实际取对数刻度，并取相对比 值lg(ω/ω2)刻度，为读数方便以比值ω/ω2读数。

  14. dB 0 -20 -40 0.1 1 10 100 ⑶ 用逐点法作幅频特性时可取若干点： ω= 0.1ω2: ω= ω2: ω= 10ω2: 幅频特性 • 当ω=ω2 ，即ω/ω2 =1时，增益比中频增益下降3dB • ∴角频率为截止频率。

  15. Φ（ω） 0 0.1 1 10 100 相频特性 3、画波特图的相频特性： 相频特性是相角argAu(jω)与ω的关系曲线。 作图方法如下： ⑴ 相——纵坐标代表相移Φ（ω） ⑵ 横坐标代表角频率，它的刻度方法与幅频特性相同； ⑶ 用逐点法： ω=0 时， Φ(ω)= 90o- 0o = 90o ω=ω2 时，Φ(ω)= 90o- 45o = 45o ω= ∞时，Φ(ω)= 90o- 90o= 0o

  16. 四、幅频特性的近似描绘： • 实际应用时常采用近似描绘。若典型传递函数为： • 将上式写成波特图的作图形式(标准型式)：

  17. 1、一阶零点的渐近线幅频特性： 一阶因子（1+jω/ω1）用 dB 表示幅值为： 如图：0 —ω1段 • 当ω<<ω1 时：（∵横坐标为对数分度） • 当ω>>ω1 时： 一阶零点的幅频特性 *（是一条斜率为：每十倍频上升20db的斜线）

  18. 在 处校正+3db 在 处校正+3db 2、一阶极点的渐近线幅频特性： • 一阶因子（1+jω/ω1）-1用 dB 表示幅值为： 当 ω<<ω2是一条0dB水平线； *当 ω>>ω2 是一条（-20dB/十倍频）斜线。 3、一阶零点、极点的校正： （零）在ω=ω1处：幅值 （极）在ω=ω2处：幅值

  19. 如上图实线 40 20 0 -20 -40 1 10 4、位于S平面原点处的零点和极点： ① 在零点Z=（S-0），它对幅频特性 的贡献相当于基本因子jω。 零点 极点 * 这是一条通过ω=ω0=1，斜率为+20dB / 十倍频的直线 ② 同理，对极点P=（S-0）,相当于基本因子jω-1： • 是一条通过ω=ω0=1，斜率为-20dB/十倍频的直线。

  20. = 1、幅频特性： 20dB/dec -20dB/dec lg  0.1 1 1 101 45/dec 2、相频特性：()= -45/dec 0.1 1 1 101 lg  图7 频率特性曲线 5、相频特性的渐近线画法： （一）一阶零、极点的渐近线： 当0.1 1时，y=0 当 = 1 时，y=±3dB 当10 1时，y=±20dB 当0.1 1时，()=0 当 = 1 时，()= ±45° 当 101时，()= ±90°

  21. 1、幅频特性： = 20dB/dec 零点 lg  0.1 1 1 101 -20dB/dec 极点 0.1 1 1 101 lg  零点 极点 图8 频率特性曲线 （二）位于S平面原点处的一阶零、极点 的渐近线 当0.1 1时，y=20dB 当 = 1 时，y=0 当10 1时，y=±20dB 2、相频特性：()= ±90° 无误差,不需要修正

  22. 波特图 • 画波特图的一般步骤： • 1、写出标准式：找常数项 • 2、画出各个零、极点的渐近线 • 3、合成波形 将零点与极点的影响累加起来，即可得到总的幅频特性 经过一个零点，斜率增加20dB/十倍频 经过一个极点，斜率减小20dB/十倍频 例1: 解：1. A=105 20lgA=20lg105 =100dB 2. 存在三个极点104、106和107，分别画出三个极点的渐近线 3. 合成波形，进行斜率累加。

  23. 20lg|A(j)|(dB) 100 -60dB/dec -40dB/dec -20dB/dec 80 60 40 20 lg  102 103 104 105 106 107 108 () lg  -450 -900 -1350 -1800 -2250 -2700 波特图

  24. 波特图 例2： 解：1. 标准式： 常数项：A=1，20lgA=0dB 2. 存在两个零点0、10和三个极点20、100和104， 分别画出零、极点的渐近线 3. 合成波形

  25. 20lg|A(j)|(dB) 100 20dB/dec 40dB/dec 20dB/dec 0dB/dec -20dB/dec 80 3dB 60 40 20 lg  1 10 102 103 104 105 106 波特图 M N 放大器的低频截频—由低频段最大的低频极点决定。 l=102 放大器的高频截频—由高频段最小的高频极点决定。 h=104 3dB带宽3dB= h- l≈ h

  26. 一、混合型等效电路 1、晶体三极管高频物理模型 ---发射结电容 ---集电结电阻 --- 发射区体电阻 rb'e---发射结电阻 r’ e 图11 双极型三极管 物理模型 ---集电结电容 第二节 晶体三极管的高频运用 rbb’ ---基区的体电阻，b’是假想的基区内的一个点。

  27. 图12 高频混合π模型电路 2、 晶体三极管混合模型 rb’c可忽略 • 根据物理模型可以画出混合π高频模型，如图12所示。

  28. 图13 简化混合π模型 • 混合π高频模型参数的确定： rb’e =(1+ hfe )re 特征角频率 可从手册中查到 Ce = hfe/(Trb’ e)-CC = (gm / T)-Cc • gm——为跨导反映输入电压对输出电流的控制， gm与频率无关。

  29. I1 I2 Z U1 U2 • 若Z为电容，则 I1 I2 Z1 Z2 U1 U2 二、单向近似模型电路 （一）米勒原理: • 设放大倍数: K=U2/U1 • 求Z1： • 同理求Z2：

  30. 图13 简化混合π模型 （二）单向近似模型: 将Cc的影响分解 到输入、输出端。 图14 高频单向模型电路

  31. （一）共射截频f ：当  下降到 时对应的频率, 0为中频共射电流放大倍数。 （三）共基截频f ：当  下降到 时对应的频率, 0为中频共基电流放大倍数。 0 1 f T f  f  图15 三种截频的关系 三、晶体三极管的高频截频： 根据电路连接组态的不同，管子的高频截频分为三种： （二） 特征频率f T： 当 | |=1 时对应的频率。 • 三种截频的关系： • f f Tf  • f T= 0f 

  32. 图13 简化混合π模型 1、求:共射交流短路电流放大系数β。 0为中频共射 电流放大倍数。 • 由此可做出β的幅频特性和相频特性曲线，如图16所示。

  33. 图16 三极管β的幅频特性和相频特性曲线 当20lg|β|下降3dB时,频率f 称为共发射极接法的截止频率 当|β=1|时对应的频率称为 特征频率fT，且有fT≈β0f 2、特征频率fT可由下式推出： 当 f = fT 时, 有： 因fT>> f ,所以, fT ≈β0f • 即fT为幅频特性交于横轴时所对应的频率。

  34. gmUb’e Ui Ub’e U0 U0 US US 图17 CE接法基本放大电路 图18 高频段微变等效电路 第三节、放大器的频响分析 一、共射放大电路的高频响应

  35. gmUb’e Ui Ub’e U0 US 图18 高频段微变等效电路 3、写出高频增益函数: 步骤： 1、中频电压增益：(根据第二章的结论) 2、求极点：利用戴维南定理，将下图化简:

  36. 图19 共源放大器 二、共源放大电路的高频响应 步骤： 1、中频电压增益：

  37. 图20 高频段微变等效电路 2、求极点： 3、写出高频增益函数:

  38. 高频增益函数 只有n个高频极点，高频截频可近似为最小的高频极点。 也可用公式计算： • 低频增益函数 零点和极点的个数相同，低频截频可近似为最大的低频极点。也可用近似公式计算：

  39. 高低频增益函数 零点的个数比极点的个数少即m<n 例： 该增益函数有两个零点和三个极点，因此是高低频增益函数 105/103=100即40dB 中频电压增益为： 低频截频: 高频截频:

  40. 几点结论 1.放大电路的耦合电容是引起低频响应的主要原因； 2.三极管的结电容和分布电容是引起放大电路高频响应的主要原因； 3.衡量放大电路性能的一项重要指标——增益带宽积。 4.CB组态放大电路由于输入电容小，所以CB组态放大电路的上限截止频率比CE组态要高许多（f f Tf ）。

  41. 高频时，Z ，AU， 使fH提高，频带适当展宽。 第四节、 放大器展宽带宽的方法 主要有以下三种方法： 1、补偿电路法 2、负反馈法 3、组合电路法 一、补偿电路法：提升高频截频

  42. 图21 负反馈对通频带的影响 二、负反馈法 放大电路加入负反馈后，增益下降，但通频带却加宽了，如图21所示。 • 通频带BW= f H－fL

  43. 有反馈时的放大电路高频段的增益为： • 开环增益： • 闭环增益： • 有反馈时： • Af=A/(1+AB)； f hf= f h(1+AB)， • BWf f hf =(1+AB)BW 使带宽增加

  44. RS RS’ h1 RLC ih1 RL’ h2 • 三、 组合电路法：改变时间常数 • 以单级共射级为例： 分析： • 减小RS可提升h1 故在输入插入低输出的共c ，即共 C—共e组合。 • 减小RL可提升h2、 h1故可在输出插入低输入的共b ，即共 e—共b组合。

  45. 第五节 多级放大器的闭环稳定性 • 负反馈可以改善放大电路的性能指标，但负反馈引入不当，会引起放大电路的自激。 • 为使放大电路正常工作，必须研究放大电路产生自激的原因和消除自激的有效方法。 一、多极点闭环系统的自激现象 （一）什么是自激？ 当Ui=0时，Uo0 • （二）产生自激的原因: • 在中频：共射放大电路有180的相移。 • 在其它频段：电路中出现附加相移，且达到180，使总的 相移为360，负反馈变为正反馈，产生自激。

  46. . . + 闭环增益： 1 A B . . | | + 将 =0 改写为 1 A B 又可写为 幅度条件 相位条件 | | = 0 根据反馈的基本方程，可知当 时，增益无穷大，也就是不需要输入放大电路就有输出，放大电路产生了自激。 （三）自激的条件

  47. 分析： 加入负反馈后，增益降低，频带展宽，设反馈系数F1=10-4，闭环波特图与开环的波特图交P点，对应的附加相移A=－90，不满足相位条件，不自激。

  48. 此时A虽不是 －180，但反馈信号的矢量方向已经基本与输入信号相同，已进入正反馈的范畴，因此当信号频率接近106Hz时，即P‘点时，增益就有所提高。 进一步加大负反馈量，设反馈系数F2=10-3，闭环波特图与开环的波特图交P'点，对应的附加相移A=－135，不满足相位条件，不自激。

  49. 再进一步加大反馈量，设反馈系数F3=10-2，闭环波特图与开环的波特图交P"点，对应的附加相移A=－180。当放大电路的工作频率提高到对应P"点处的频率时，满足自激的相位条件。再进一步加大反馈量，设反馈系数F3=10-2，闭环波特图与开环的波特图交P"点，对应的附加相移A=－180。当放大电路的工作频率提高到对应P"点处的频率时，满足自激的相位条件。 此时放大电路 有 40 dB 的 增 益， AB=100×10-2=1， 正好满足放大电路 自激的幅度条件， 放大电路产生自激。

  50. 由于负反馈的自激条件是 ，所以将以20lg|A|为Y坐标的波特图改变为以 20lg|AB| 为Y坐标的波特图，用于分析放大电路的自激更为方便。由于 二、闭环稳定性的判别 : （一）由环路增益判别: 20lgAB=20lgA+20lgB=20lgA－20lg1/B 对于幅度条件 AB=1 20lgAB=20lgA－20lg1/B=0dB 在以20lg|A|为Y坐标的波特图上减去20lg1/B，即可得到环路增益20lgAB的波特图了。如图22所示。
