Квалиметрия контрольно-измерительной аппаратуры

1. Квалиметрияконтрольно-измерительной аппаратуры Консультации по всем, затронутым ниже вопросам можно получить, используя любой канал связи с нами: OOO«НТМ-Защита» 115230, г. Москва, 1-ый Нагатинский проезд, дом 10, строение 1 Тел. 8(495) 5000-300 E-mail:ntm@ntm.ru www.ntm.ru

2. Квалиметрияконтрольно-измерительной аппаратуры (1) (1) качество представляет собой совокупность только тех свойств объекта, которые связаны с достигаемым при его помощи результатом (но не с понесенными при этом затратами) и которые проявляются в процессе потребления (эксплуатации, использования) объекта в соответствии с его назначением; (2) некоторые сложные и любые простые свойства могут быть измерены с помощью абсолютного показателя свойства Qi. Полученные в результате этого значения показателя Qi выражаются в специфических для каждого из свойств единицах. Для измерений могут использоваться метрологические, экспертные, аналитические методы;

3. Квалиметрияконтрольно-измерительной аппаратуры (2) (3) для сопоставления различных свойств, измеряемых в разных по размаху и размерности шкалах, используется относительный безразмерный показатель Ki, отражающий степень приближения абсолютного показателя свойства Qi, к среднему <Qi>, характеризующему некоторый средний для рассматриваемой группы приборов уровень i-того качества. Чтобы сделать показатель Ki безразмерным, разницу Qi-<Qi> следует разделить на масштаб Qmas: Ki = (Qi - <Qi>) / Qmas

4. Квалиметрияконтрольно-измерительной аппаратуры (3) (4) Дополнительное требование – одинаковый диапазон изменений показателя Ki для всех учитываемых свойств (напр. от -1 до +1), определяет значения <Qi> и Qmas: <Qi> = ( max{Qi} + min{Oi} ) / 2 Qmas = ( max{Qi} - min{Oi} ) / 2 Здесь max{Qi} и min{Oi} – максимальное и минимальное значения числового параметра Qi для рассматриваемой группы приборов. NB! min{Ki} = -1 , max{Ki} = +1 для всех групп приборов.

5. Квалиметрияконтрольно-измерительной аппаратуры (4) (5)Знак Si вклада каждого из свойств в суммарное качество прибора. Например, погрешность – отрицательный знак (чем она больше, тем хуже качество прибора), т.е. Si = -1. Динамический диапазон – положительный знак (чем он больше, тем выше качество прибора), т.е. Si = +1.

6. Квалиметрияконтрольно-измерительной аппаратуры (5) (6) Дляконкретных расчетов целесообразно сдвинуть оценочный показатель качества в диапазон от 0 до 1. Для этого перейдем к оценочному коэффициенту Li : Li = (Si*Ki + 1) / 2 (7) Последнее – введение весовых коэффициентов Gi, определяющих относительную «значимость» i-того качества. Шкала – любая (пятибальная, двенадцатибальная или любая другая), в конечную оценку войдет нормированный (на 1) коэффициент Hi = Gi / ∑ Gi который меняется от 0 до 1.

7. Квалиметрияконтрольно-измерительной аппаратуры (6) (8) Количественная оценка суммарного качества выражается с помощью показателя L, определяемого как взвешенная сумма всех оценочных коэффициентов: L = ∑ Hi * Li Эта величина дает вполне объективную комплексную оценку относительного качества прибора по отношению к другим приборам той же группы. Субъективность вносится лишь при определении весовых коэффициентов.

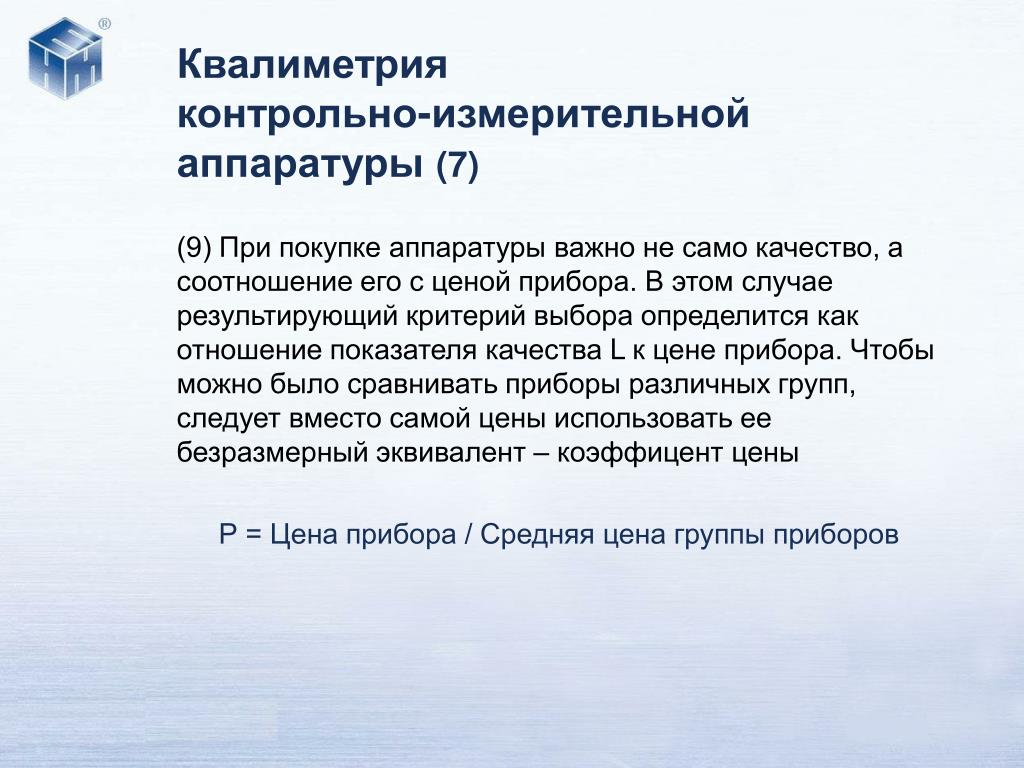

8. Квалиметрияконтрольно-измерительной аппаратуры (7) (9) При покупке аппаратуры важно не само качество, а соотношение его с ценой прибора. В этом случае результирующий критерий выбора определится как отношение показателя качества L к цене прибора. Чтобы можно было сравнивать приборы различных групп, следует вместо самой цены использовать ее безразмерный эквивалент – коэффицентцены Р = Цена прибора / Средняя цена группы приборов

9. Квалиметрияконтрольно-измерительной аппаратуры (8) (10) Результирующий критерий выбора Res определится как отношение показателя качества L к коэффициенту цены прибора Р : Res = L / P Так определенный критерий тем больше, чем лучше прибор и чем ниже его цена.

10. Квалиметрия контрольно-измерительной аппаратуры (измеряемые параметры микроклимата)

11. Квалиметрия контрольно-измерительной аппаратуры (групповые характеристики приборов для измерения микроклимата)

12. Квалиметрия контрольно-измерительной аппаратуры (безразмерные оценочные показатели качества Li )

13. Квалиметрия контрольно-измерительной аппаратуры (соотношение качество/цена)

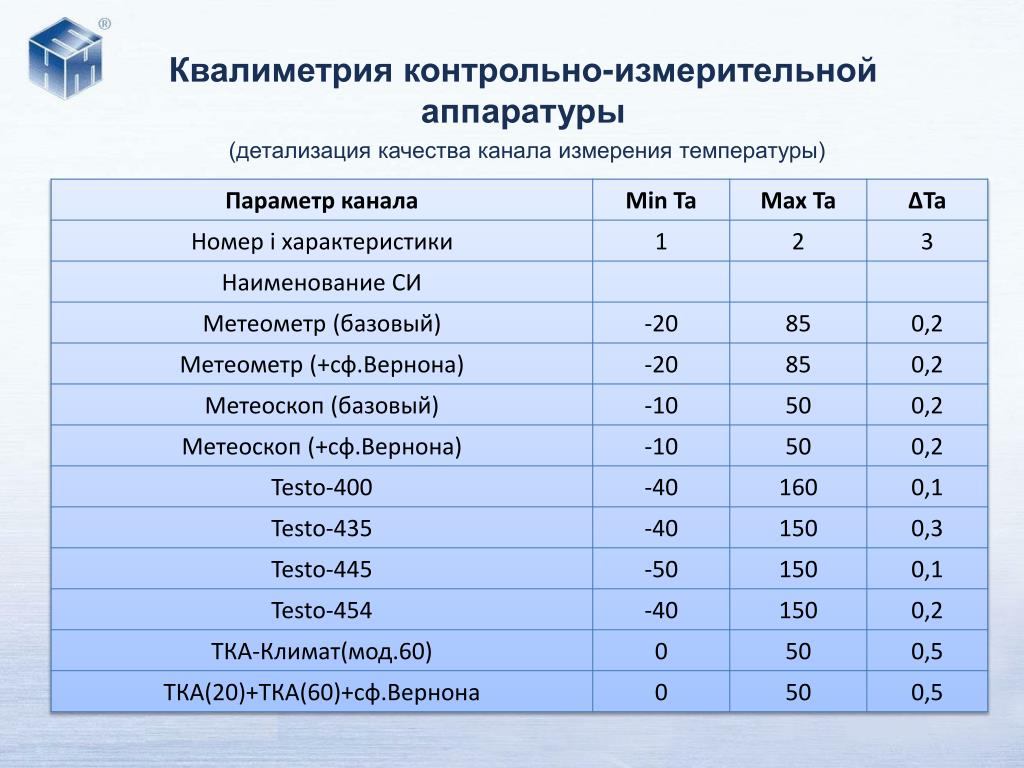

14. Квалиметрия контрольно-измерительной аппаратуры (детализация качества канала измерения температуры)

15. Квалиметрия контрольно-измерительной аппаратуры(детализация групповых характеристик каналов измерения температуры приборов для измерения микроклимата)

16. Квалиметрия контрольно-измерительной аппаратуры(безразмерные показатели качества Li канала измерения температуры)

17. Квалиметрия контрольно-измерительной аппаратуры(учет детализации качества канала измерения температуры)

18. Контрольно-аналитическая система «НТМ-ЭкоМ» Основной вывод из рассмотрения результатов квалиметрическихрассчетов: все приборы более-менее на одном уровне. Если исключить заведомо проигрывающие ТКА, то Метеоскоп и Метеометр (МЭС-200) – примерно одного уровня качества и последний проигрывает только за счет большой цены. Testo – того же уровня приборы, но существенно более дорогие, что и следовало ожидать от импортных приборов. Поэтому они существенно ниже, чем Метеоскоп и Метеометр (МЭС-200). Граница по параметру Качество/Цена не очень четкая.

19. Контрольно-аналитическая система «НТМ-ЭкоМ» Есть более резкая граница, которая отделяет один тип приборов от другого – это включенность Измерителя в контрольно-аналитическую систему (КАС). КАС – это комплекс ПК + ПО + ИПОСы • ПК дает возможность интерактивной аналитической работы • ИПОСы поставляют нужную для КАС информацию об окружающей среде • ПО объединяет компоненты КАС в единое целое.

20. Контрольно-аналитическая система «НТМ-ЭкоМ» ПО «НТМ-ЭкоМ» - это программа для компьютера, которая оперирует с информацией об окружающей среде по правилам, определяемым всем корпусом нормативных документов, с целью выработки экспертных решений или рекомендаций. Из этого определения следует, что программа «НТМ-ЭкоМ» обладает знаниями. Просто способность выполнять некоторый алгоритм, например, производить анализ списка элементов на наличие какого-либо свойства, явно не отвечает этому требованию. Знания, которыми обладает программа, сконцентрированы на предметную область нормирования параметров среды. Знания имеют определенную организацию и интеграцию — то есть отдельные сведения соотносятся друг с другом и образовывают структуру, в которой один элемент «сцеплен» с несколькими соседними (древовидная структура знаний). Логическая комбинация знаний с информацией о внешней среде приводит к решениям. Программа способна справиться с заранее неопределенными проблемами. Все эти признаки дают возможность причислить ПО «НТМ ЭкоМ» к экспертным системам на основе искусственного интеллекта.

21. Контрольно-аналитическая система «НТМ-ЭкоМ» КАС «НТМ-ЭкоМ» может: • Составить план инструментальных измерений в интерактивном режиме • Перенести план в память ИПОС • Проводить инструментальные измерения по составленному плану • Архивировать результаты измерений в ПК • Произвести анализ результатов на соответствие существующим нормам • Оформить всю необходимую документацию (рабочий журнал, протокол измерений, экспертное заключение)
