提示：每个管子都可以有正向接法和反向接法，前者两端电压为0.7 V，后者两端电压为 U z 。

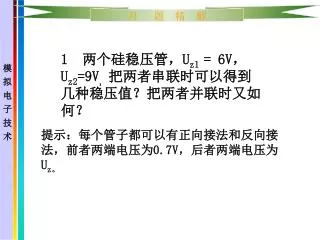

1 两个硅稳压管，Uz1 = 6V，Uz2=9V, 把两者串联时可以得到几种稳压值？把两者并联时又如何？提示：每个管子都可以有正向接法和反向接法，前者两端电压为0.7V，后者两端电压为Uz。

解：稳压管实际上是特殊制造的二极管。反向击穿时，它两端的反向电压就是稳压电压。在正向电压下工作时，它两端的正向电压任为0.7V（指硅）。所以，若把两个稳压管串联，由于有四种接法（每个管子可以正向或者反向接），因此可得四种稳压值，它们是：15 V，6.7 V ，9.7 V ，1.4 V. 若把两个稳压管并联，则可得稳压值为：6 V ， 0.7 V。

2 在下图所示稳压电路中， Uz=6V,Izmax=40mA,Izmin=5mA;UImax=15V,UImin=13V;RLmin=300Ω,Rlmax=600 Ω 。试选择限流电阻R.

解：根据限流电阻的作用，应有： Rmin>(UImax-Uz)/(Izmax+Iomin) =(UImax-Uz)/(Izmax+Uz/RLmax) =(16-6)/(40+10)=0.18KΏ Rmax<(UImin-Uz)/(Izmin-Iomax) =(UImin-Uz)/(Izmin+ Uz/RLmix) =(13-6)/(5+20) =0.28 KΏ ∴R必须满足： 0.18KΏ〈R〈0.28 KΏ 选R=220Ώ

3在下图a和图b所示的电路，其输入信号为Ui=10sinωt(v)。分别画出它们的输出波形和传输特性Uo=f(ui)3在下图a和图b所示的电路，其输入信号为Ui=10sinωt(v)。分别画出它们的输出波形和传输特性Uo=f(ui)

解：设D为理想二极管，则a,b两图的输出波形和输出特性Uo=f(Ui)分别如下图（1），（2）所示。解：设D为理想二极管，则a,b两图的输出波形和输出特性Uo=f(Ui)分别如下图（1），（2）所示。

4 在电路中测得晶体管各电极对电位参考点的直流电压如下，试确定它们各为哪个电极，晶体管是NPN还是PNP型？ A管：Ux=12V,Uy=11.7V,Uz=6V; B管:Ux=-5.2v,Uy=-1V,Uz=-5.5V.

解：A管为PNP型锗管，x-发射极，y-基极， z-集电极。 B管为NPN型锗管，x-基极，y-集电极，z-发射极。

提示：每个管子都可以有正向接法和反向接法，前者两端电压为0.7 V， 后者两端电压为 U z 。
