电机与电气控制课件. 新疆石河子职业技术学院. 2009 年 4 月. 新疆石河子职业技术学院 --------- 电机与电气控制精品课程. 同学们准备好了吗？我们要开始上课了！今天我们要学习直流电机。. 新疆石河子职业技术学院 --------- 电机与电气控制精品课程. 本节课的安排：. 课题一 直流电机的应用 任务一 认识直流电机 任务二 直流电机的运行. 任务一、认识直流电机：. 一、直流电机的相关知识：. 1 、概念：直流电机是实现直流电能与机械电能之间相关转换的电力机械。.

addison
Download Presentation

电机与电气控制课件

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

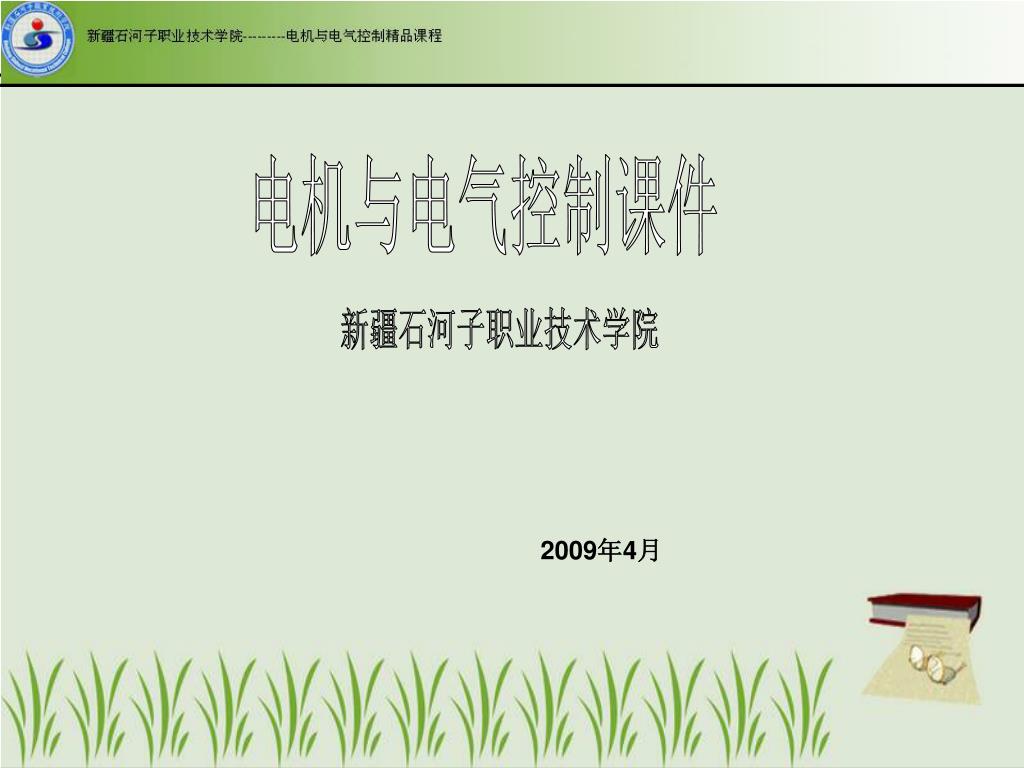

  1. 电机与电气控制课件 新疆石河子职业技术学院 2009年4月

  2. 新疆石河子职业技术学院---------电机与电气控制精品课程新疆石河子职业技术学院---------电机与电气控制精品课程 同学们准备好了吗？我们要开始上课了！今天我们要学习直流电机。

  3. 新疆石河子职业技术学院---------电机与电气控制精品课程新疆石河子职业技术学院---------电机与电气控制精品课程 本节课的安排： 课题一 直流电机的应用 任务一 认识直流电机 任务二 直流电机的运行

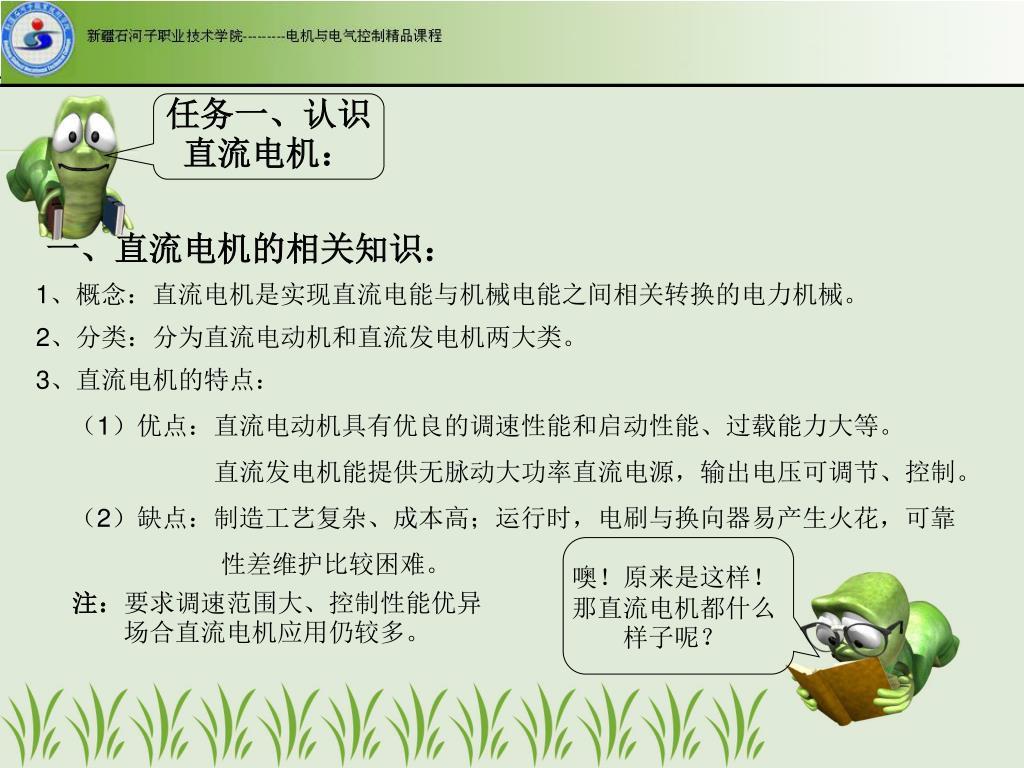

  4. 任务一、认识直流电机： 一、直流电机的相关知识： 1、概念：直流电机是实现直流电能与机械电能之间相关转换的电力机械。 2、分类：分为直流电动机和直流发电机两大类。 3、直流电机的特点： （1）优点：直流电动机具有优良的调速性能和启动性能、过载能力大等。 直流发电机能提供无脉动大功率直流电源，输出电压可调节、控制。 （2）缺点：制造工艺复杂、成本高；运行时，电刷与换向器易产生火花，可靠 性差维护比较困难。 噢！原来是这样！那直流电机都什么样子呢？ 注：要求调速范围大、控制性能优异场合直流电机应用仍较多。

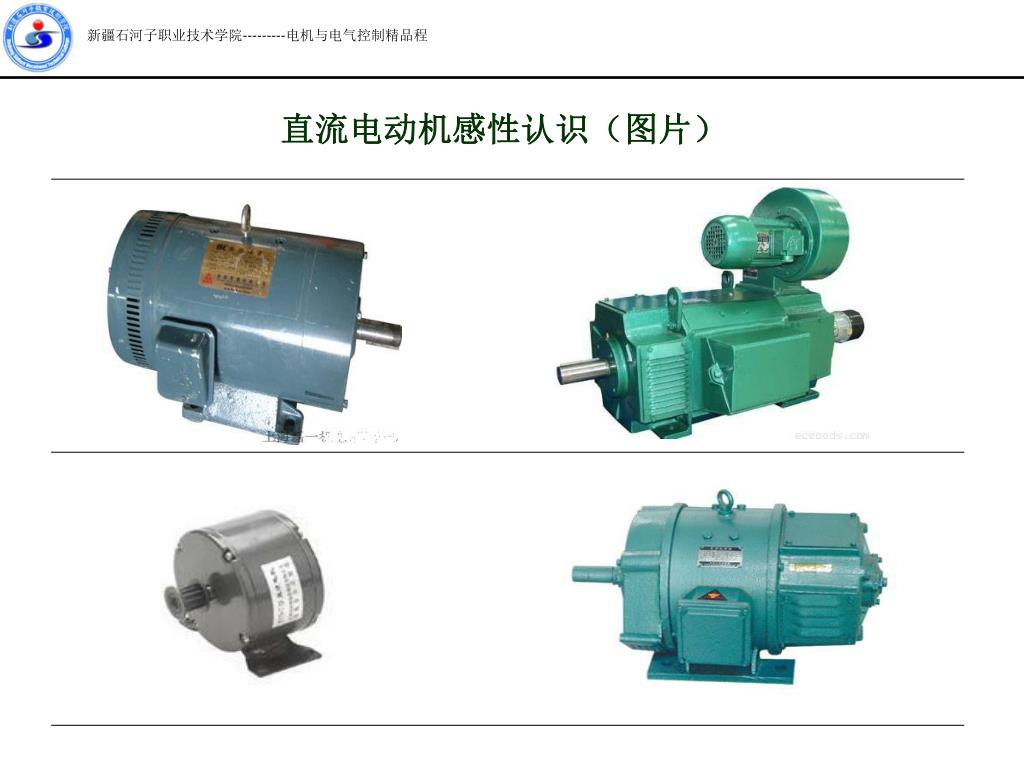

  5. 新疆石河子职业技术学院---------电机与电气控制精品程新疆石河子职业技术学院---------电机与电气控制精品程 直流电动机感性认识（图片）

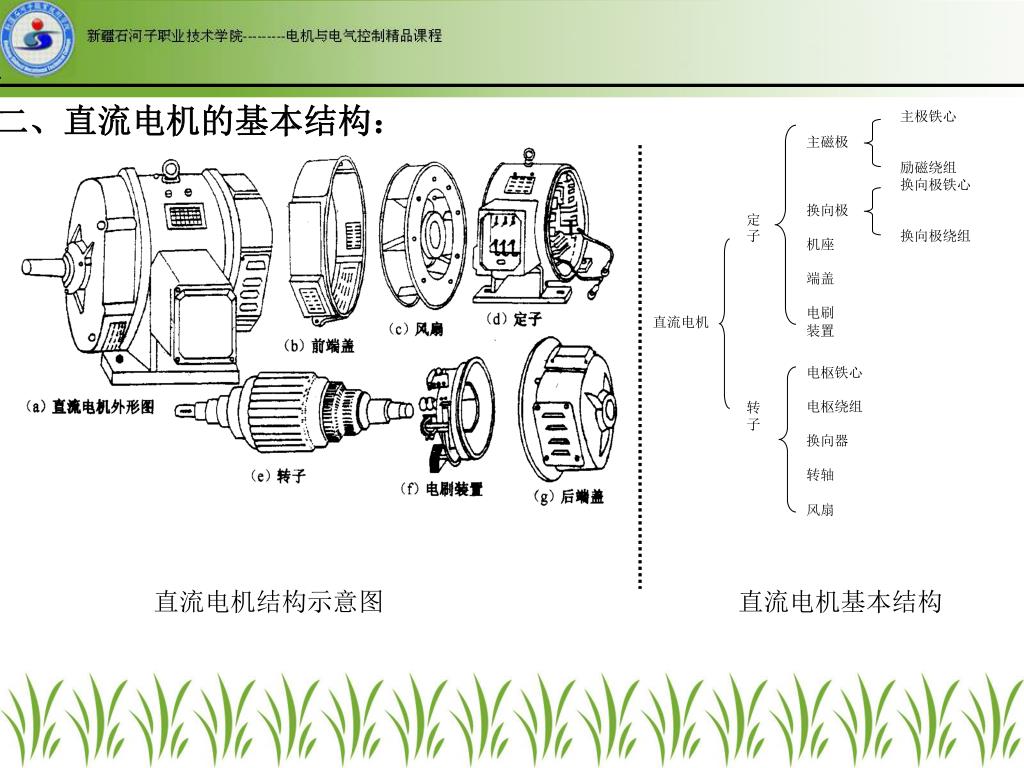

  6. 主极铁心 励磁绕组 换向极铁心 换向极绕组 主磁极 换向极 机座 端盖 电刷 装置 定子 转子 直流电机 电枢铁心 电枢绕组 换向器 转轴 风扇 新疆石河子职业技术学院---------电机与电气控制精品课程 二、直流电机的基本结构： 直流电机结构示意图 直流电机基本结构

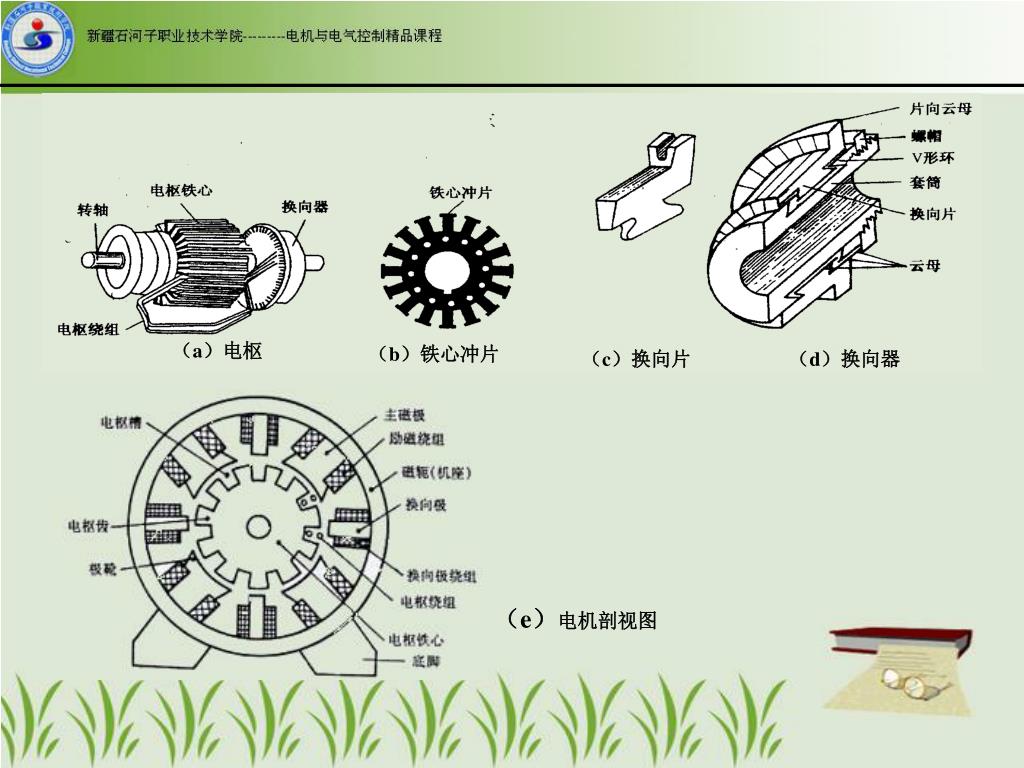

  7. （a）电枢 （b）铁心冲片 （c）换向片 （d）换向器 （e）电机剖视图

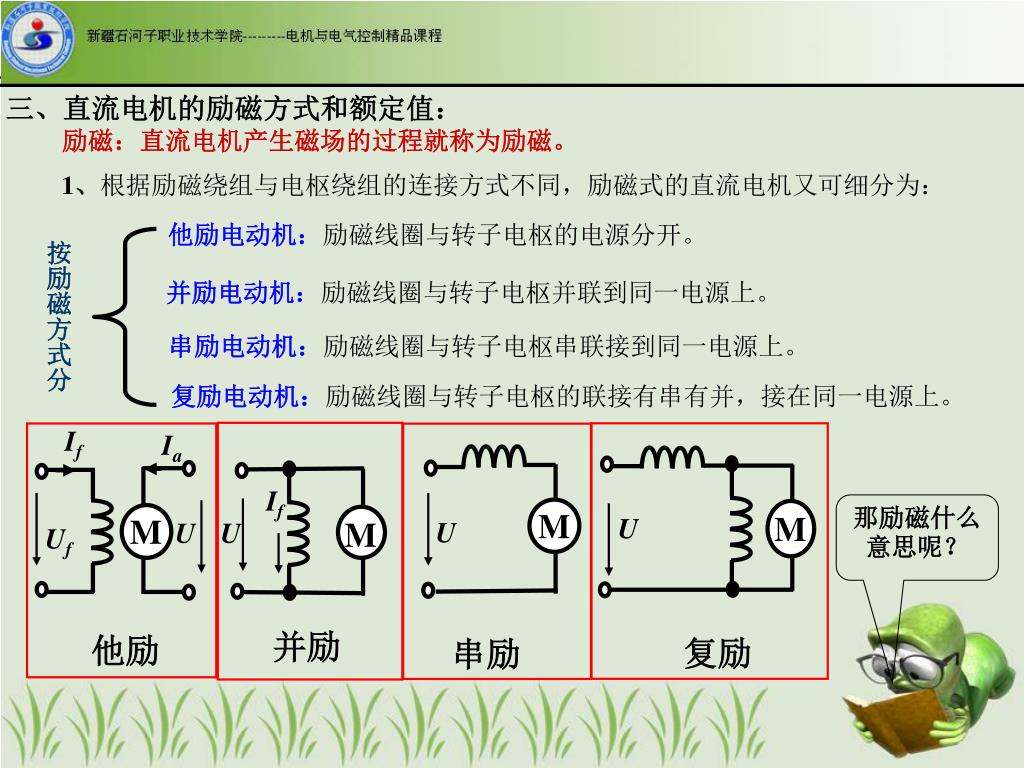

  8. If Ia If U M U U Uf M M M U 并励 他励 复励 串励 三、直流电机的励磁方式和额定值： 励磁：直流电机产生磁场的过程就称为励磁。 1、根据励磁绕组与电枢绕组的连接方式不同，励磁式的直流电机又可细分为： 他励电动机：励磁线圈与转子电枢的电源分开。 按励磁方式分 并励电动机：励磁线圈与转子电枢并联到同一电源上。 串励电动机：励磁线圈与转子电枢串联接到同一电源上。 复励电动机：励磁线圈与转子电枢的联接有串有并，接在同一电源上。 那励磁什么意思呢？

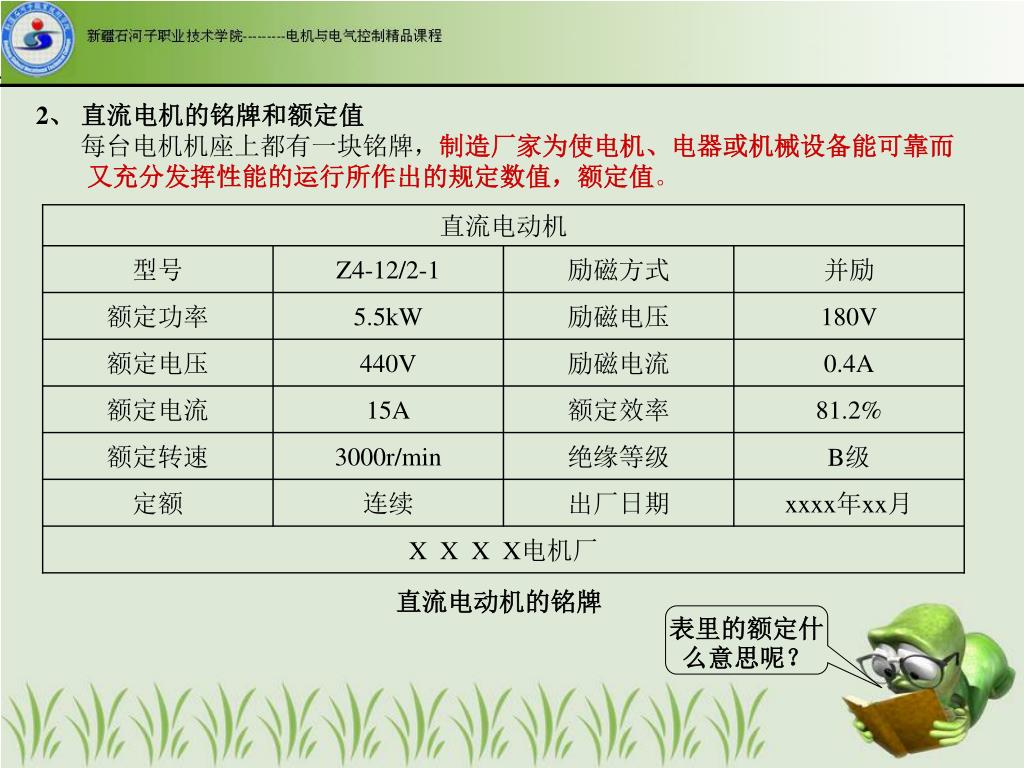

  9. 2、 直流电机的铭牌和额定值 每台电机机座上都有一块铭牌 ，制造厂家为使电机、电器或机械设备能可靠而又充分发挥性能的运行所作出的规定数值，额定值。 直流电动机的铭牌 表里的额定什么意思呢？

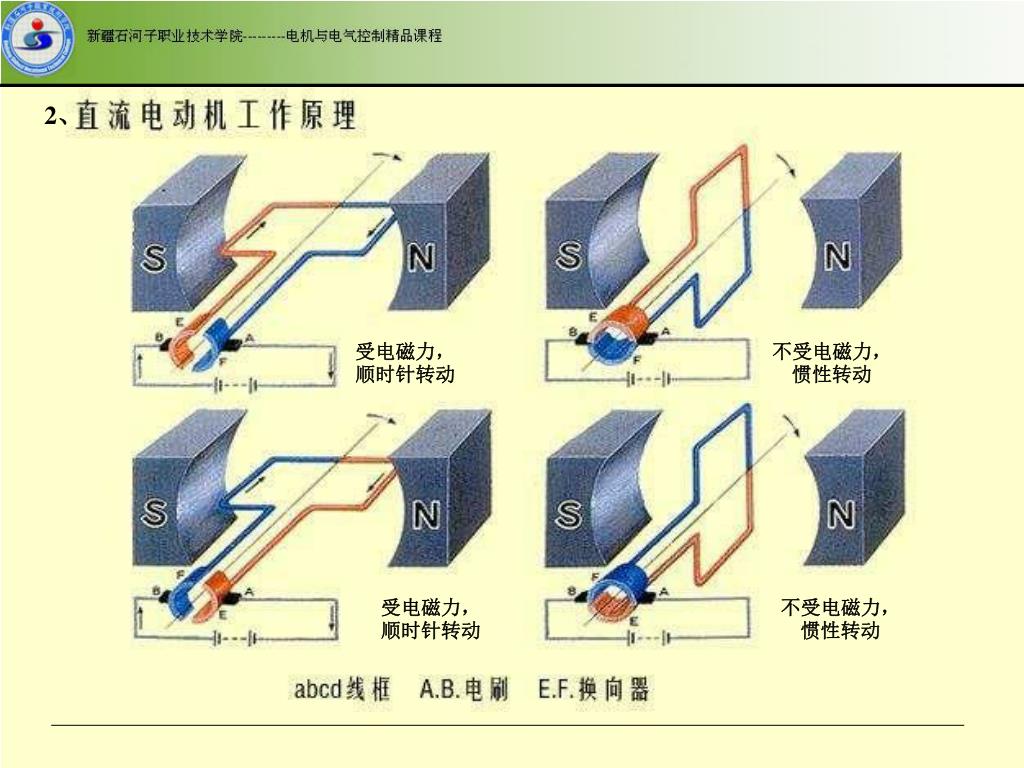

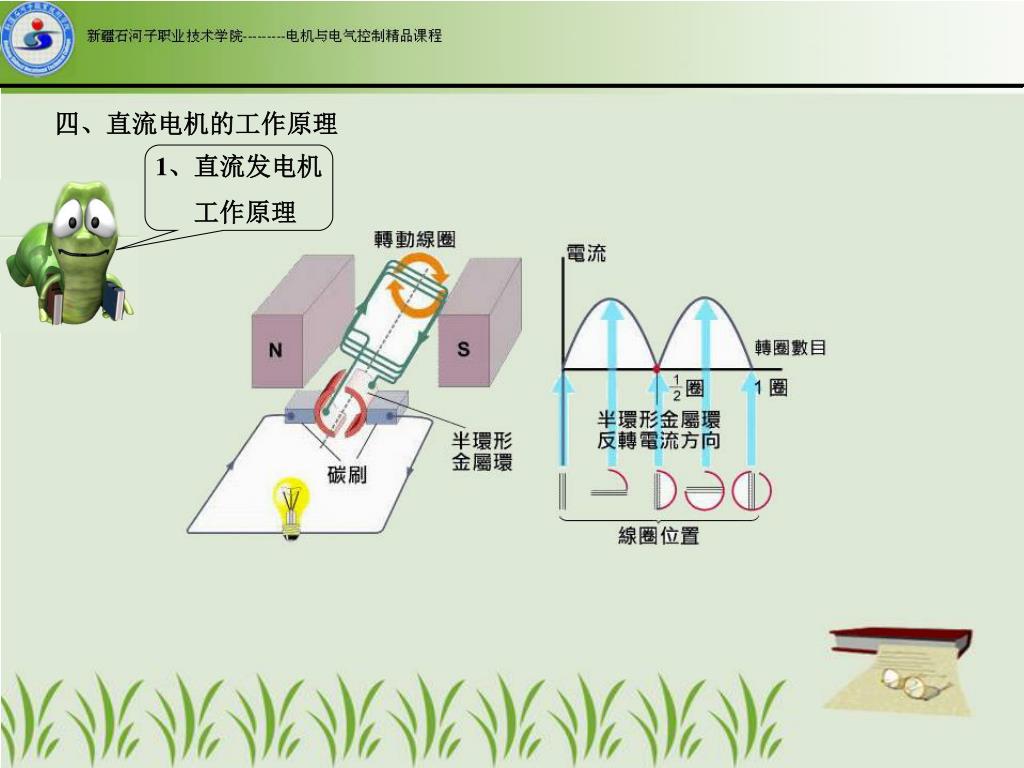

  10. 四、直流电机的工作原理 1、直流发电机 工作原理

  11. 2、 受电磁力，顺时针转动 不受电磁力，惯性转动 受电磁力，顺时针转动 不受电磁力，惯性转动

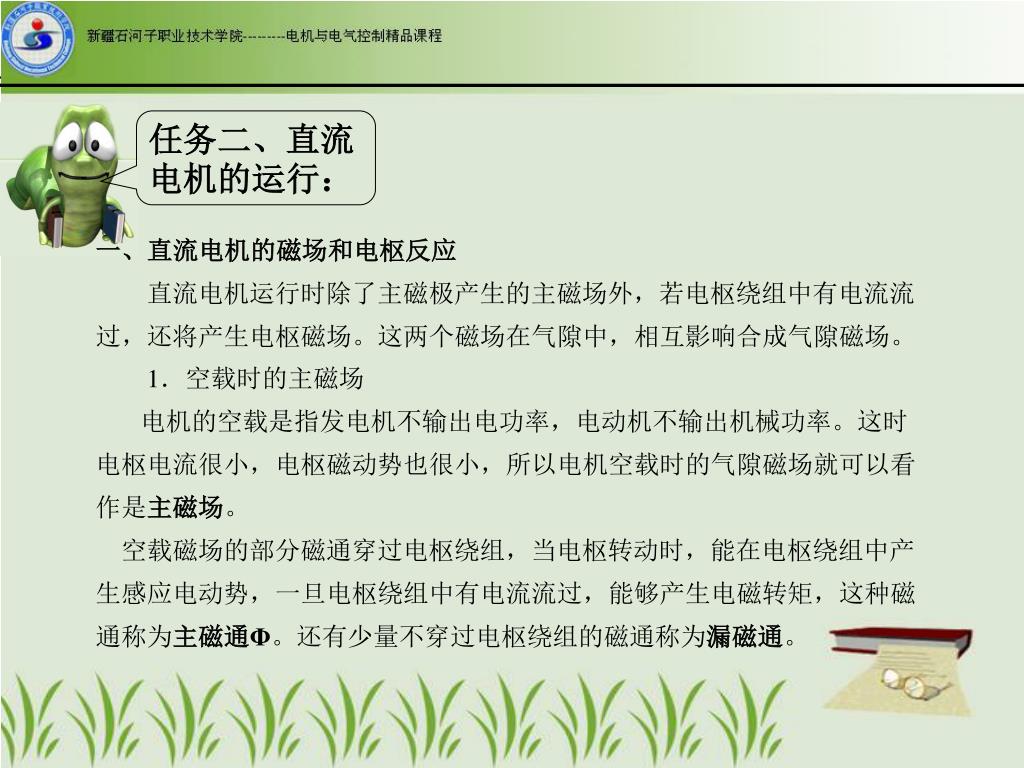

  12. 任务二、直流电机的运行： 一、直流电机的磁场和电枢反应 直流电机运行时除了主磁极产生的主磁场外，若电枢绕组中有电流流 过，还将产生电枢磁场。这两个磁场在气隙中，相互影响合成气隙磁场。 1．空载时的主磁场 电机的空载是指发电机不输出电功率，电动机不输出机械功率。这时电枢电流很小，电枢磁动势也很小，所以电机空载时的气隙磁场就可以看作是主磁场。 空载磁场的部分磁通穿过电枢绕组，当电枢转动时，能在电枢绕组中产生感应电动势，一旦电枢绕组中有电流流过，能够产生电磁转矩，这种磁通称为主磁通Φ。还有少量不穿过电枢绕组的磁通称为漏磁通。

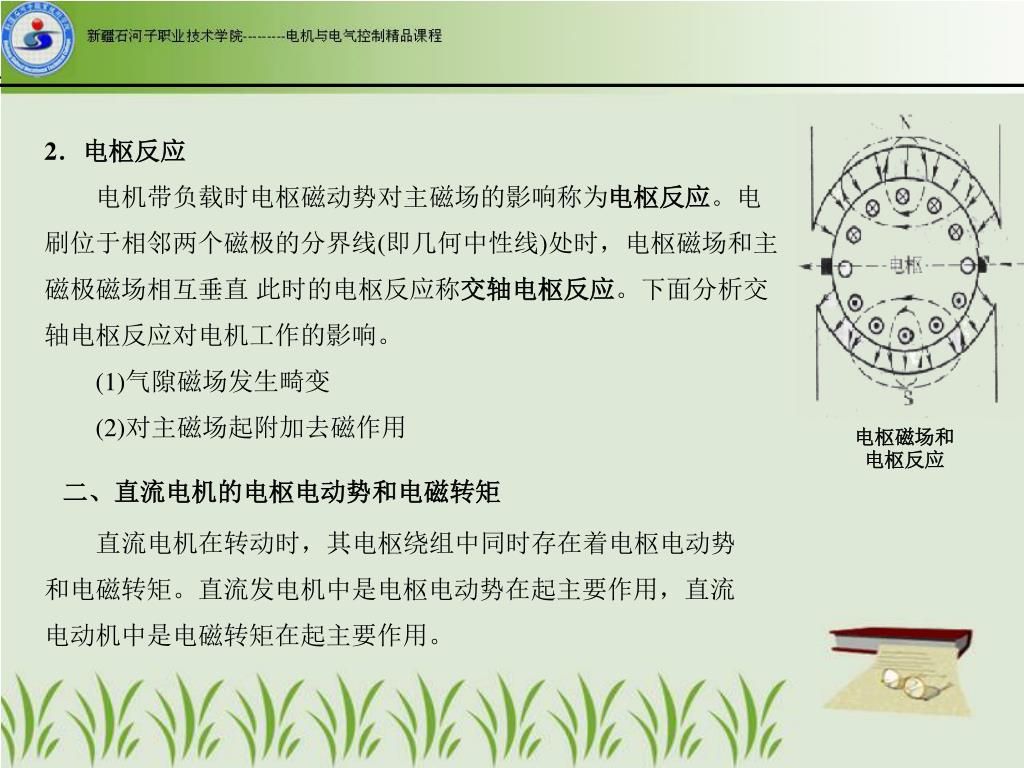

  13. 2．电枢反应 电机带负载时电枢磁动势对主磁场的影响称为电枢反应。电刷位于相邻两个磁极的分界线(即几何中性线)处时，电枢磁场和主磁极磁场相互垂直 此时的电枢反应称交轴电枢反应。下面分析交轴电枢反应对电机工作的影响。 (1)气隙磁场发生畸变 (2)对主磁场起附加去磁作用 电枢磁场和电枢反应 二、直流电机的电枢电动势和电磁转矩 直流电机在转动时，其电枢绕组中同时存在着电枢电动势和电磁转矩。直流发电机中是电枢电动势在起主要作用，直流电动机中是电磁转矩在起主要作用。

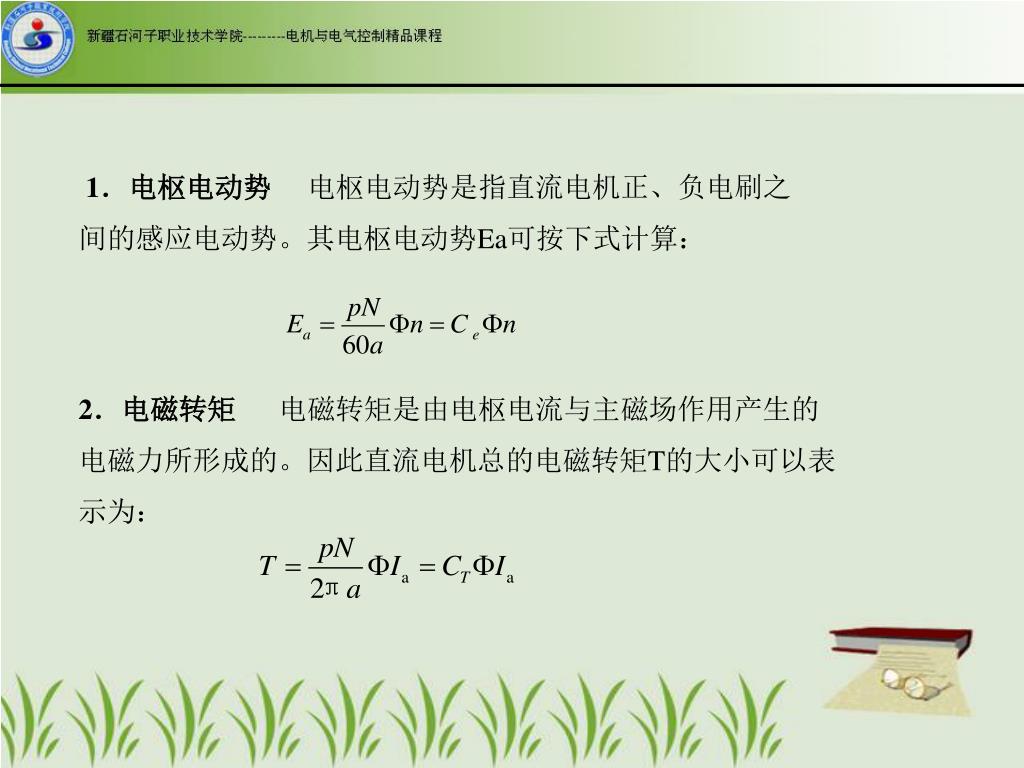

  14. 1．电枢电动势 电枢电动势是指直流电机正、负电刷之间的感应电动势。其电枢电动势Ea可按下式计算： 2．电磁转矩 电磁转矩是由电枢电流与主磁场作用产生的电磁力所形成的。因此直流电机总的电磁转矩T的大小可以表示为：

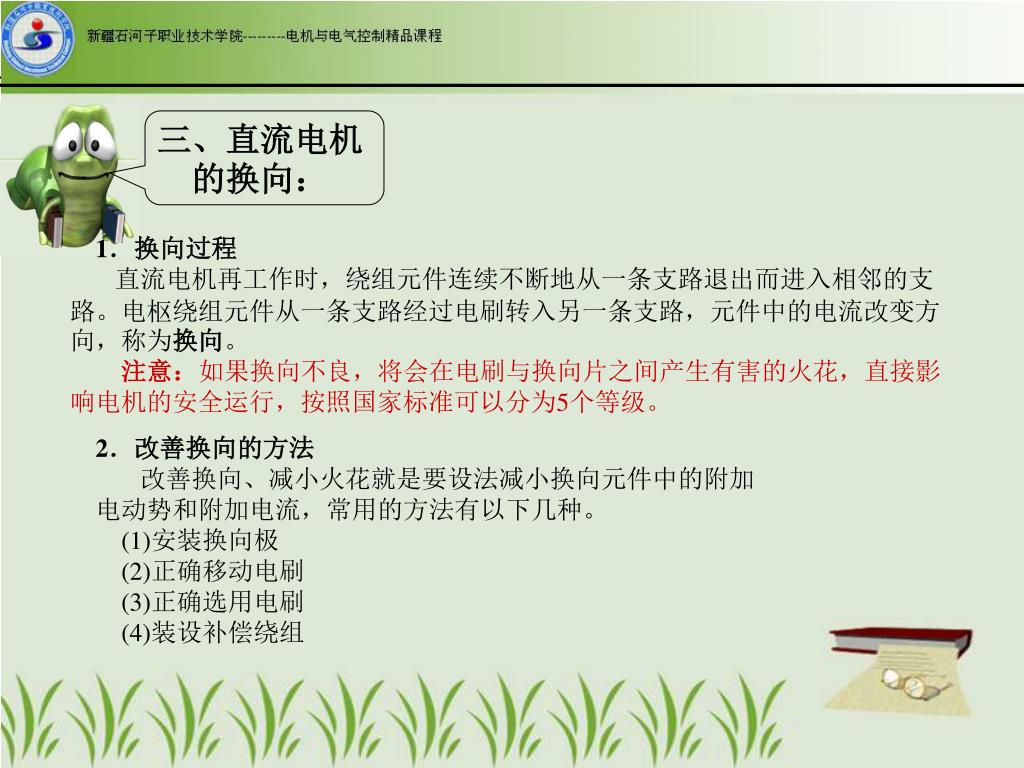

  15. 三、直流电机的换向： 1．换向过程 直流电机再工作时，绕组元件连续不断地从一条支路退出而进入相邻的支路。电枢绕组元件从一条支路经过电刷转入另一条支路，元件中的电流改变方向，称为换向。 注意：如果换向不良，将会在电刷与换向片之间产生有害的火花，直接影响电机的安全运行，按照国家标准可以分为5个等级。 2．改善换向的方法 改善换向、减小火花就是要设法减小换向元件中的附加电动势和附加电流，常用的方法有以下几种。 (1)安装换向极 (2)正确移动电刷 (3)正确选用电刷 (4)装设补偿绕组

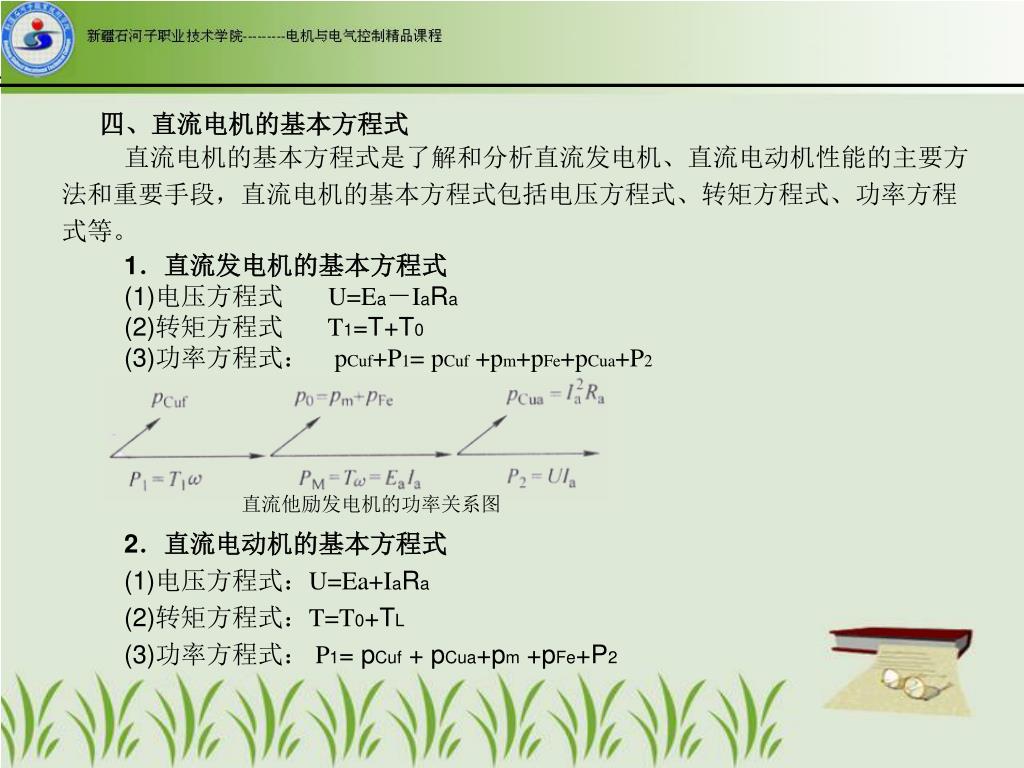

  16. 四、直流电机的基本方程式 直流电机的基本方程式是了解和分析直流发电机、直流电动机性能的主要方法和重要手段，直流电机的基本方程式包括电压方程式、转矩方程式、功率方程式等。 1．直流发电机的基本方程式 (1)电压方程式 U=Ea－IaRa (2)转矩方程式 T1=T+T0 (3)功率方程式： pCuf+P1= pCuf +pm+pFe+pCua+P2 直流他励发电机的功率关系图 2．直流电动机的基本方程式 (1)电压方程式：U=Ea+IaRa (2)转矩方程式：T=T0+TL (3)功率方程式： P1= pCuf + pCua+pm +pFe+P2

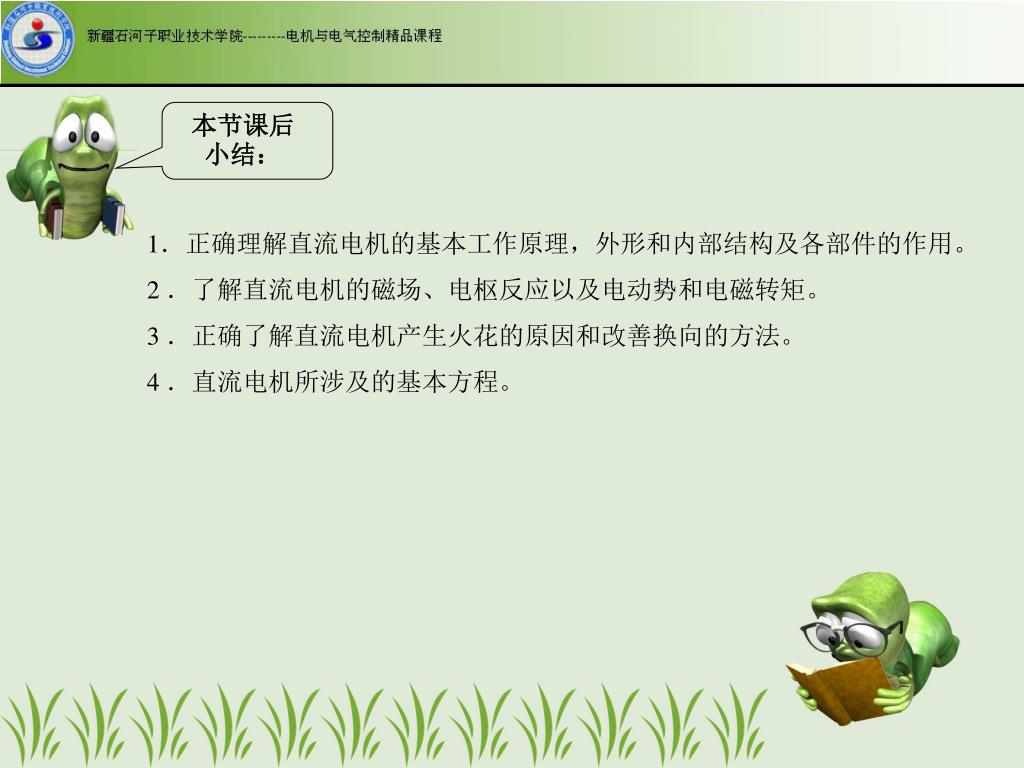

  17. 本节课后小结： 1．正确理解直流电机的基本工作原理，外形和内部结构及各部件的作用。 2 ．了解直流电机的磁场、电枢反应以及电动势和电磁转矩。 3 ．正确了解直流电机产生火花的原因和改善换向的方法。 4 ．直流电机所涉及的基本方程。

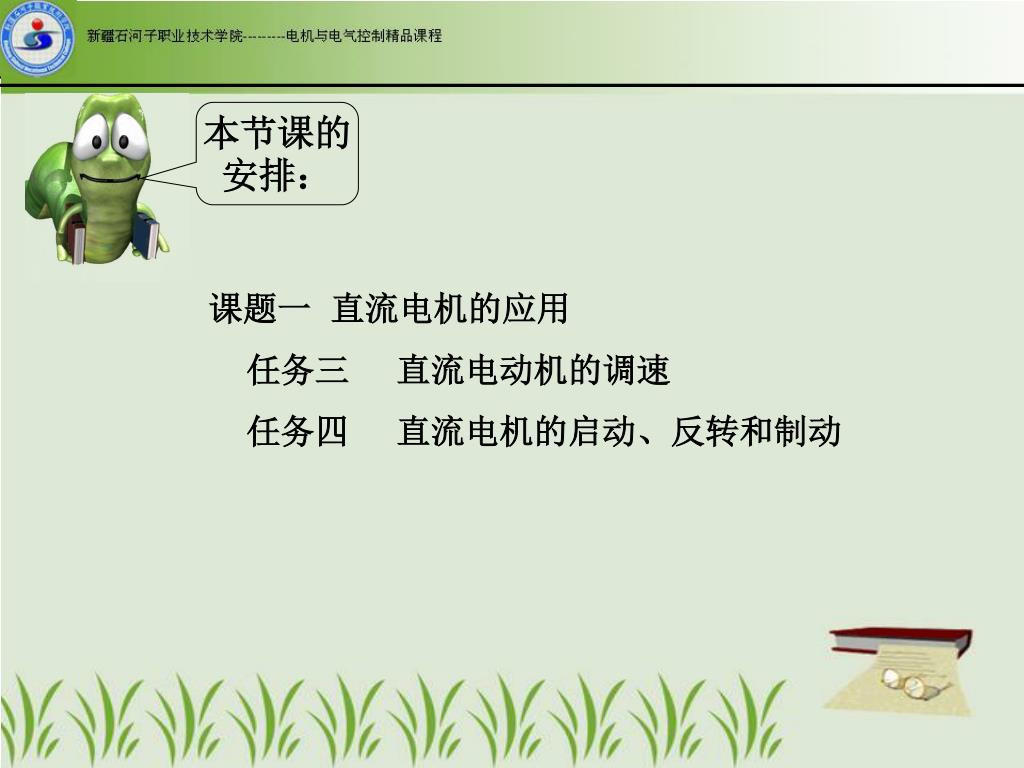

  18. 新疆石河子职业技术学院---------电机与电气控制精品课程新疆石河子职业技术学院---------电机与电气控制精品课程 本节课的安排： 课题一 直流电机的应用 任务三 直流电动机的调速 任务四 直流电机的启动、反转和制动

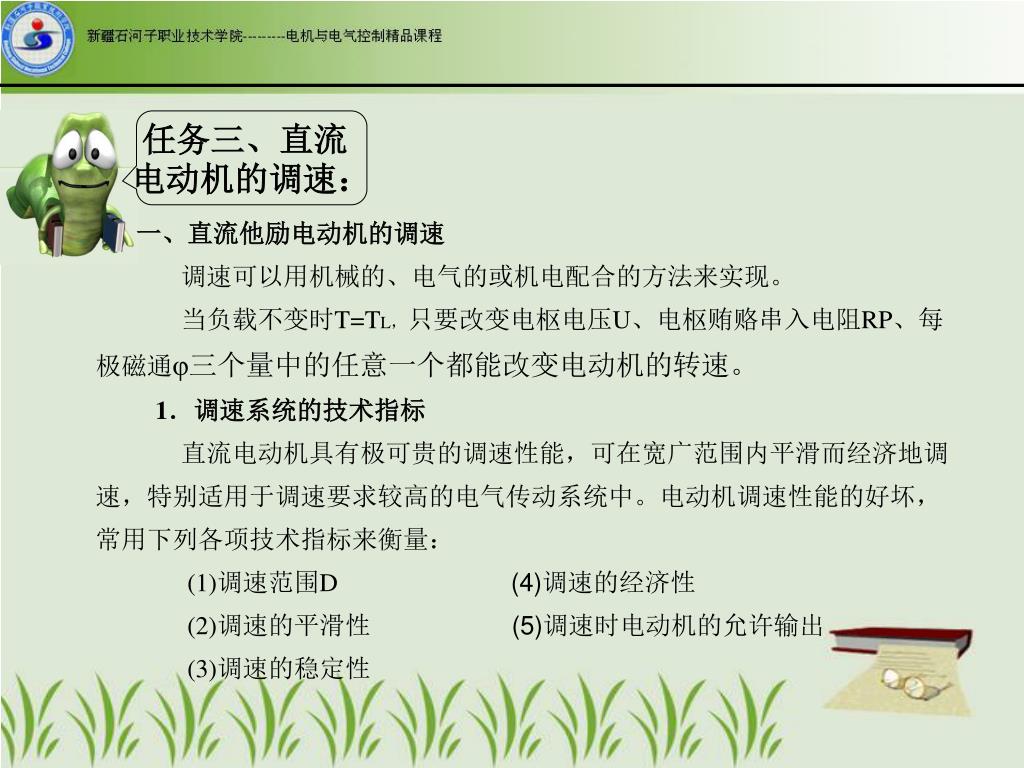

  19. 任务三、直流电动机的调速： 一、直流他励电动机的调速 调速可以用机械的、电气的或机电配合的方法来实现。 当负载不变时T=TL，只要改变电枢电压U、电枢贿赂串入电阻RP、每极磁通φ三个量中的任意一个都能改变电动机的转速。 1．调速系统的技术指标 直流电动机具有极可贵的调速性能，可在宽广范围内平滑而经济地调速，特别适用于调速要求较高的电气传动系统中。电动机调速性能的好坏，常用下列各项技术指标来衡量： (1)调速范围D (4)调速的经济性 (2)调速的平滑性 (5)调速时电动机的允许输出 (3)调速的稳定性

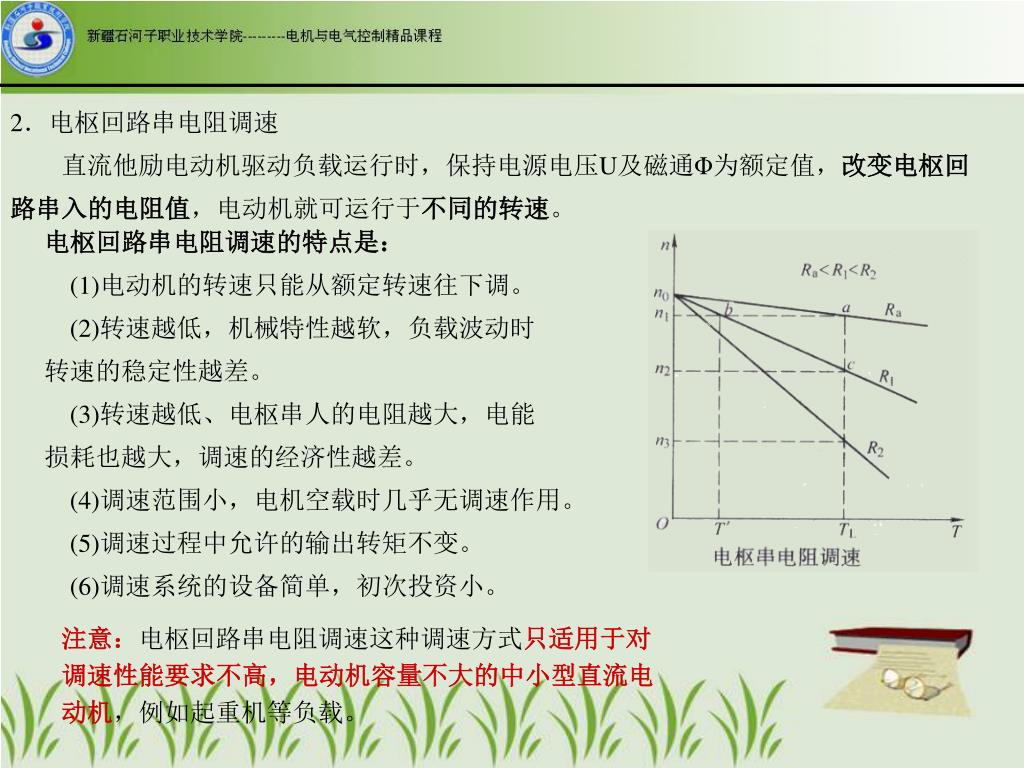

  20. 2．电枢回路串电阻调速 直流他励电动机驱动负载运行时，保持电源电压U及磁通Φ为额定值，改变电枢回路串入的电阻值，电动机就可运行于不同的转速。 电枢回路串电阻调速的特点是： (1)电动机的转速只能从额定转速往下调。 (2)转速越低，机械特性越软，负载波动时 转速的稳定性越差。 (3)转速越低、电枢串人的电阻越大，电能 损耗也越大，调速的经济性越差。 (4)调速范围小，电机空载时几乎无调速作用。 (5)调速过程中允许的输出转矩不变。 (6)调速系统的设备简单，初次投资小。 注意：电枢回路串电阻调速这种调速方式只适用于对调速性能要求不高，电动机容量不大的中小型直流电动机，例如起重机等负载。

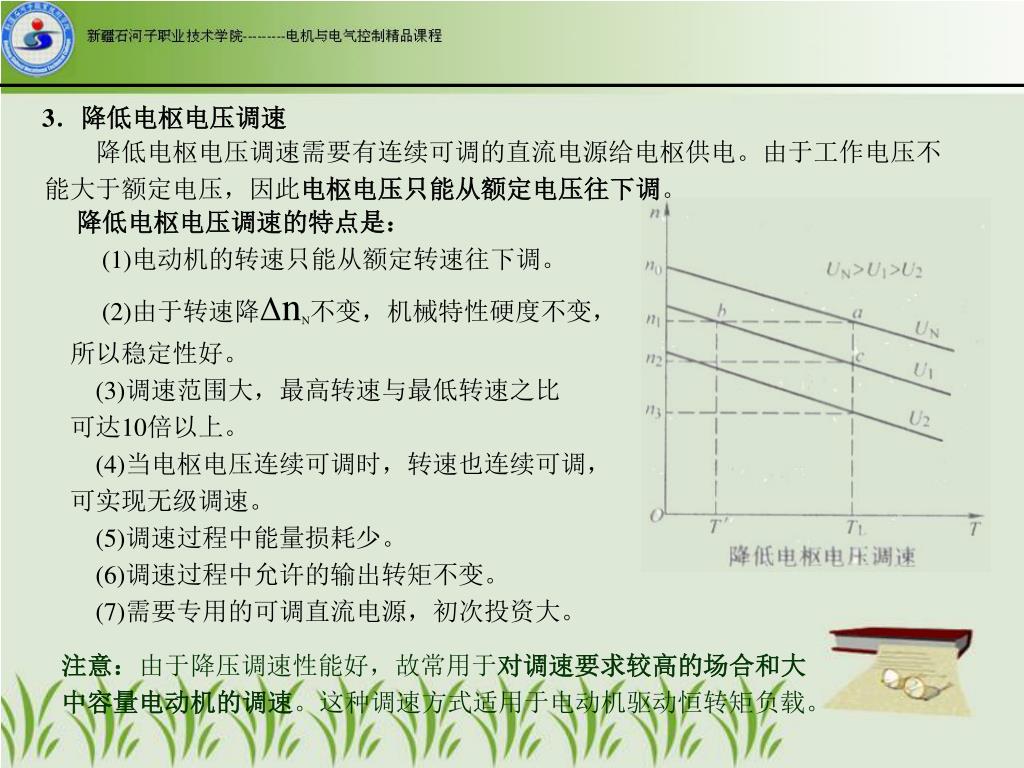

  21. 3．降低电枢电压调速 降低电枢电压调速需要有连续可调的直流电源给电枢供电。由于工作电压不能大于额定电压，因此电枢电压只能从额定电压往下调。 降低电枢电压调速的特点是： (1)电动机的转速只能从额定转速往下调。 (2)由于转速降ΔnN不变，机械特性硬度不变， 所以稳定性好。 (3)调速范围大，最高转速与最低转速之比 可达10倍以上。 (4)当电枢电压连续可调时，转速也连续可调， 可实现无级调速。 (5)调速过程中能量损耗少。 (6)调速过程中允许的输出转矩不变。 (7)需要专用的可调直流电源，初次投资大。 注意：由于降压调速性能好，故常用于对调速要求较高的场合和大中容量电动机的调速。这种调速方式适用于电动机驱动恒转矩负载。

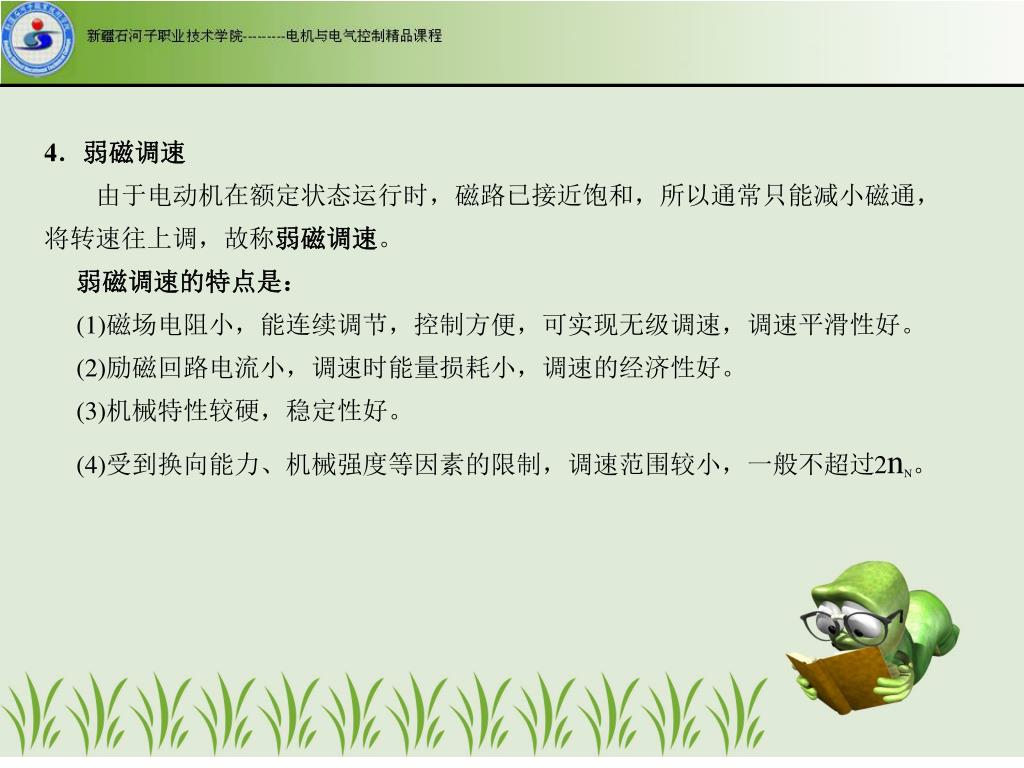

  22. 4．弱磁调速 由于电动机在额定状态运行时，磁路已接近饱和，所以通常只能减小磁通，将转速往上调，故称弱磁调速。 弱磁调速的特点是： (1)磁场电阻小，能连续调节，控制方便，可实现无级调速，调速平滑性好。 (2)励磁回路电流小，调速时能量损耗小，调速的经济性好。 (3)机械特性较硬，稳定性好。 (4)受到换向能力、机械强度等因素的限制，调速范围较小，一般不超过2nN。

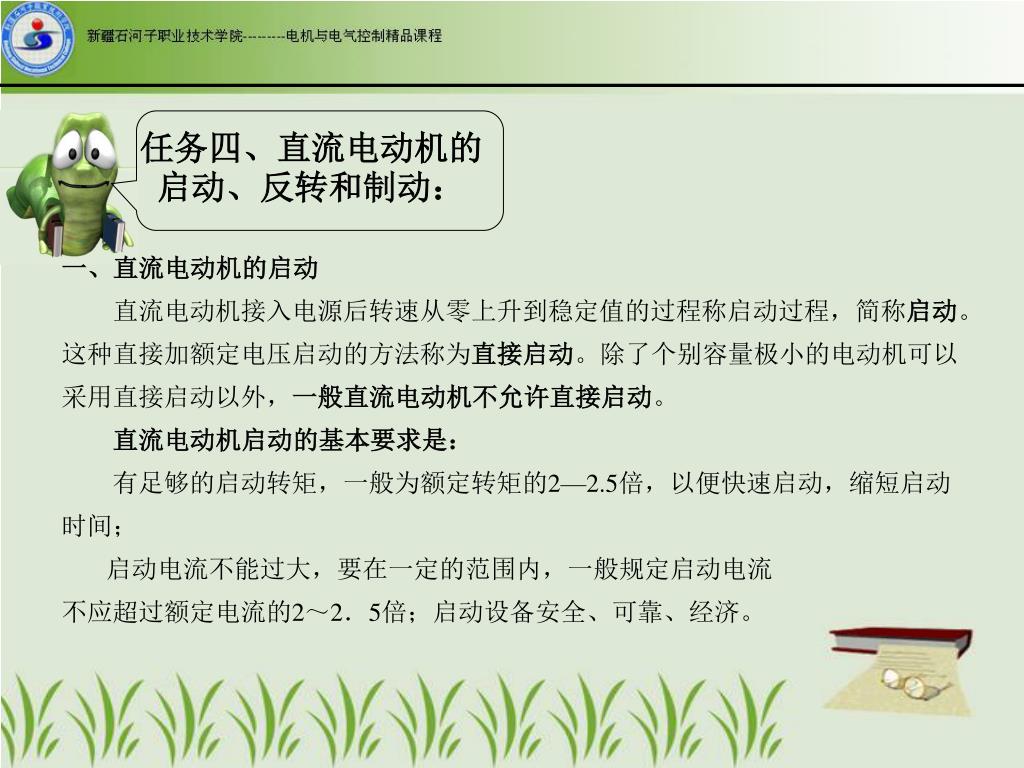

  23. 任务四、直流电动机的启动、反转和制动： 一、直流电动机的启动 直流电动机接入电源后转速从零上升到稳定值的过程称启动过程，简称启动。 这种直接加额定电压启动的方法称为直接启动。除了个别容量极小的电动机可以采用直接启动以外，一般直流电动机不允许直接启动。 直流电动机启动的基本要求是： 有足够的启动转矩，一般为额定转矩的2—2.5倍，以便快速启动，缩短启动时间； 启动电流不能过大，要在一定的范围内，一般规定启动电流 不应超过额定电流的2～2．5倍；启动设备安全、可靠、经济。

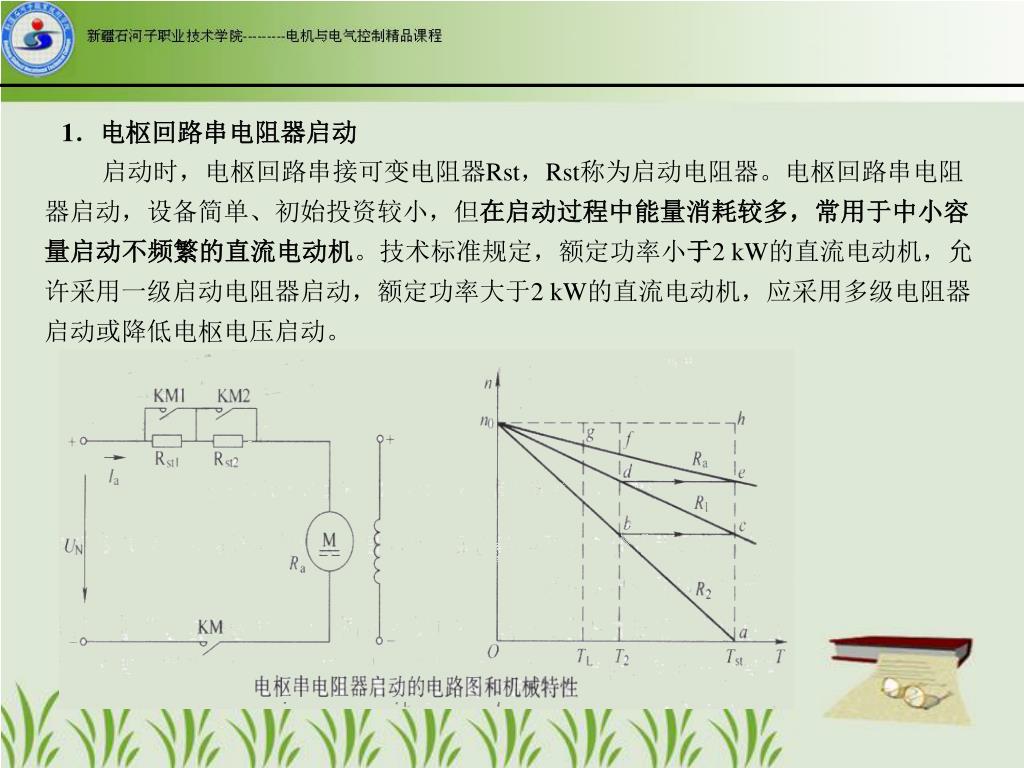

  24. 1．电枢回路串电阻器启动 启动时，电枢回路串接可变电阻器Rst，Rst称为启动电阻器。电枢回路串电阻器启动，设备简单、初始投资较小，但在启动过程中能量消耗较多，常用于中小容量启动不频繁的直流电动机。技术标准规定，额定功率小于2 kW的直流电动机，允许采用一级启动电阻器启动，额定功率大于2 kW的直流电动机，应采用多级电阻器启动或降低电枢电压启动。

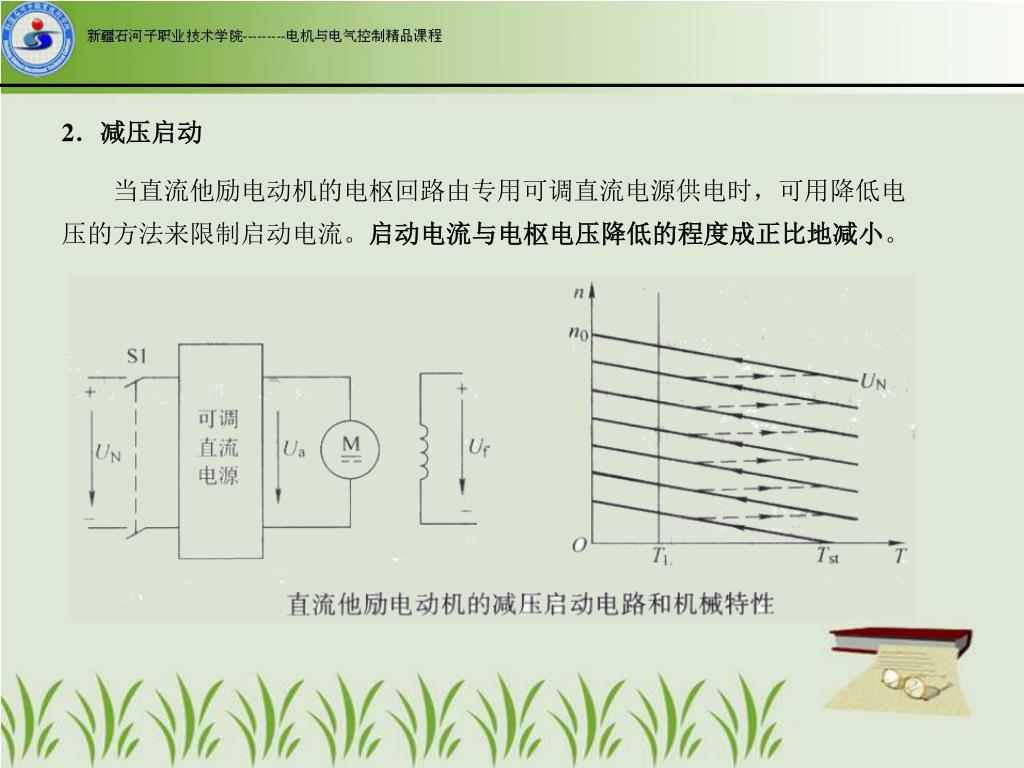

  25. 2．减压启动 当直流他励电动机的电枢回路由专用可调直流电源供电时，可用降低电压的方法来限制启动电流。启动电流与电枢电压降低的程度成正比地减小。

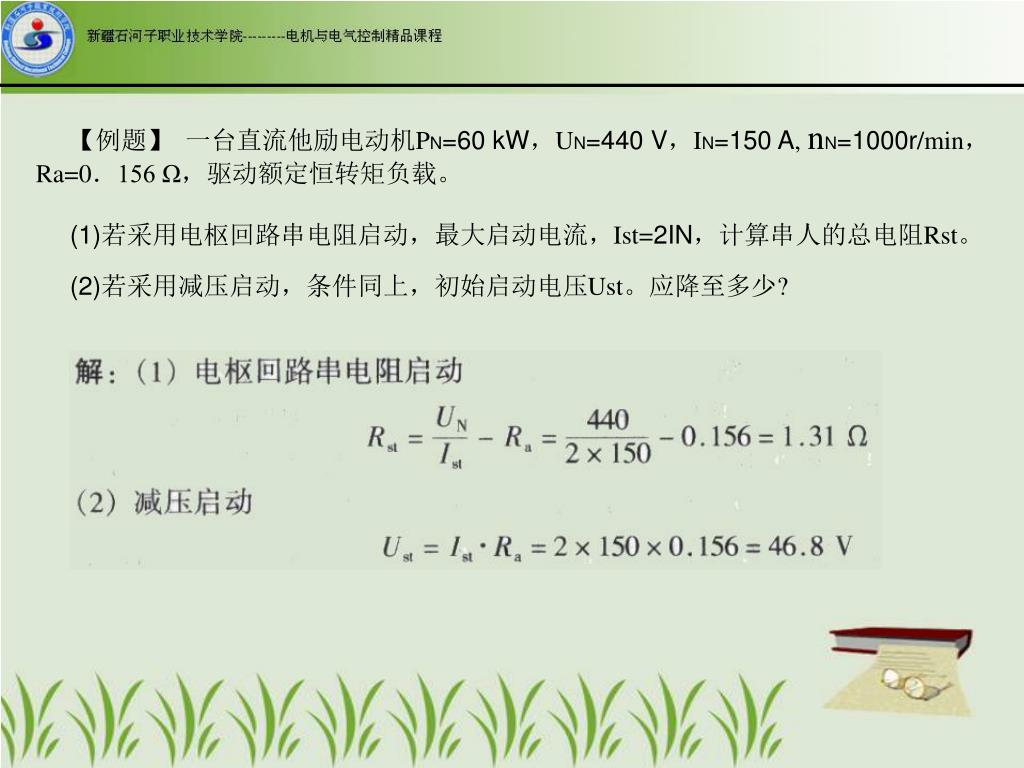

  26. 【例题】 一台直流他励电动机PN=60 kW，UN=440 V，IN=150 A, nN=1000r/min，Ra=0．156 Ω，驱动额定恒转矩负载。 (1)若采用电枢回路串电阻启动，最大启动电流，Ist=2IN，计算串人的总电阻Rst。 (2)若采用减压启动，条件同上，初始启动电压Ust。应降至多少?

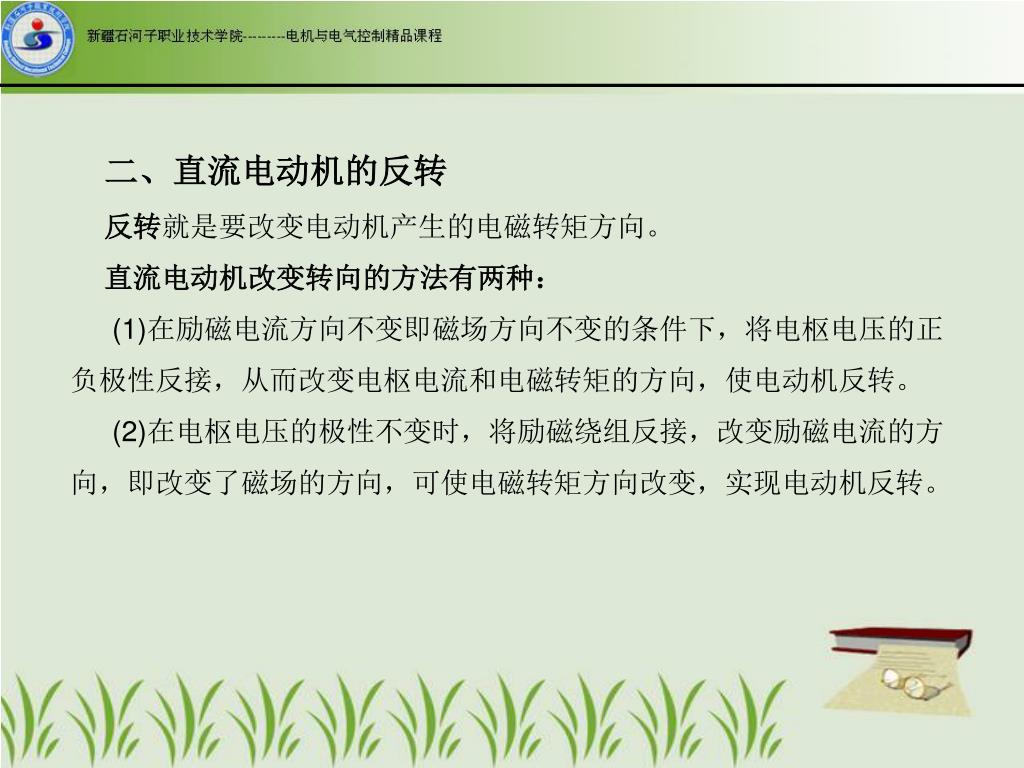

  27. 二、直流电动机的反转 反转就是要改变电动机产生的电磁转矩方向。 直流电动机改变转向的方法有两种： (1)在励磁电流方向不变即磁场方向不变的条件下，将电枢电压的正负极性反接，从而改变电枢电流和电磁转矩的方向，使电动机反转。 (2)在电枢电压的极性不变时，将励磁绕组反接，改变励磁电流的方向，即改变了磁场的方向，可使电磁转矩方向改变，实现电动机反转。

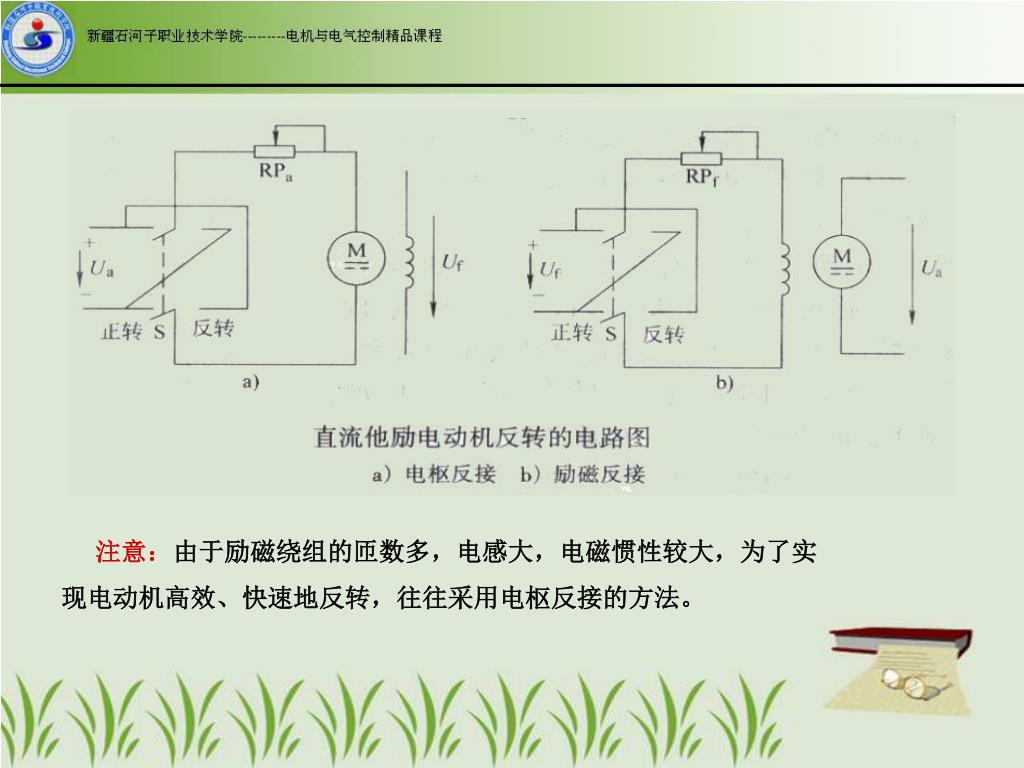

  28. 注意：由于励磁绕组的匝数多，电感大，电磁惯性较大，为了实现电动机高效、快速地反转，往往采用电枢反接的方法。注意：由于励磁绕组的匝数多，电感大，电磁惯性较大，为了实现电动机高效、快速地反转，往往采用电枢反接的方法。

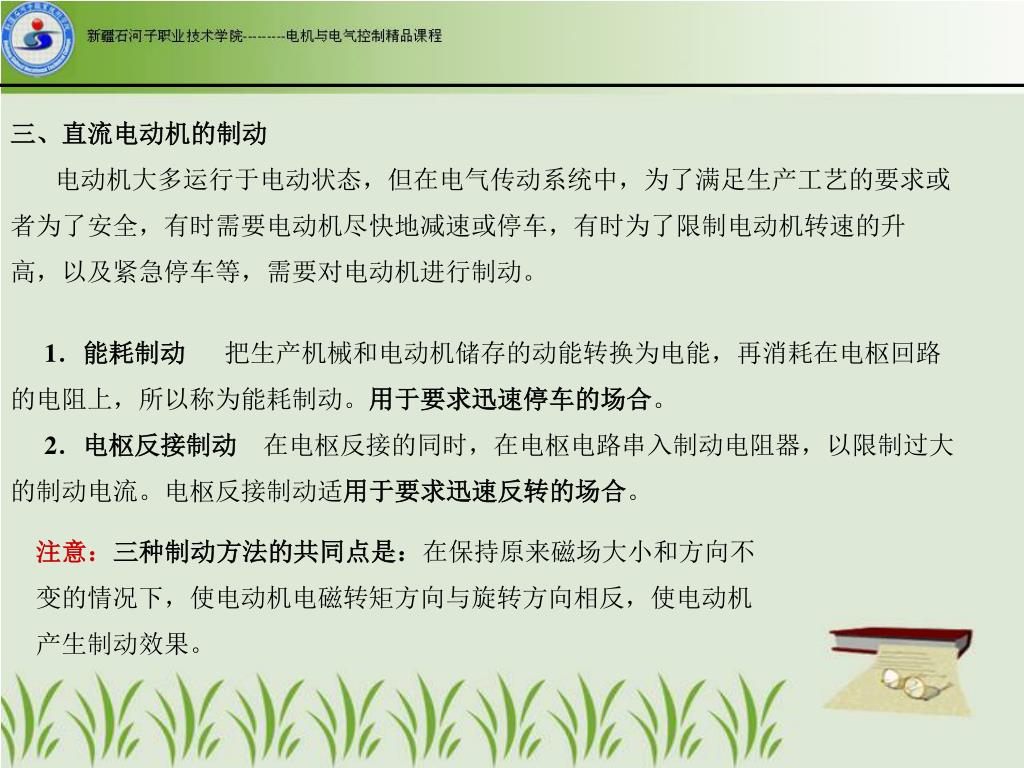

  29. 三、直流电动机的制动 电动机大多运行于电动状态，但在电气传动系统中，为了满足生产工艺的要求或者为了安全，有时需要电动机尽快地减速或停车，有时为了限制电动机转速的升 高，以及紧急停车等，需要对电动机进行制动。 1．能耗制动 把生产机械和电动机储存的动能转换为电能，再消耗在电枢回路的电阻上，所以称为能耗制动。用于要求迅速停车的场合。 2．电枢反接制动 在电枢反接的同时，在电枢电路串入制动电阻器，以限制过大的制动电流。电枢反接制动适用于要求迅速反转的场合。 注意：三种制动方法的共同点是：在保持原来磁场大小和方向不变的情况下，使电动机电磁转矩方向与旋转方向相反，使电动机产生制动效果。

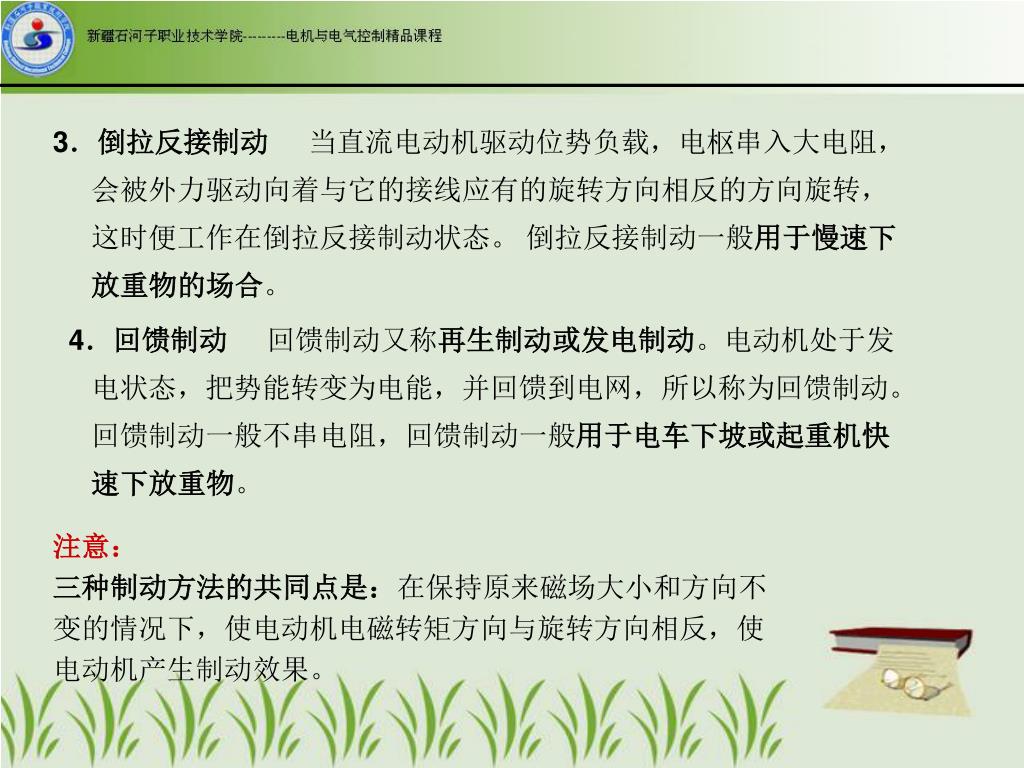

  30. 3．倒拉反接制动 当直流电动机驱动位势负载，电枢串入大电阻，会被外力驱动向着与它的接线应有的旋转方向相反的方向旋转，这时便工作在倒拉反接制动状态。 倒拉反接制动一般用于慢速下放重物的场合。 4．回馈制动 回馈制动又称再生制动或发电制动。电动机处于发电状态，把势能转变为电能，并回馈到电网，所以称为回馈制动。回馈制动一般不串电阻，回馈制动一般用于电车下坡或起重机快速下放重物。 注意： 三种制动方法的共同点是：在保持原来磁场大小和方向不变的情况下，使电动机电磁转矩方向与旋转方向相反，使电动机产生制动效果。

  31. 本节课后小结： 1． 重点掌握直流电动机的三种调速方法。 2 ．正确了解直流电动机常用的启动、反转和制动方法。

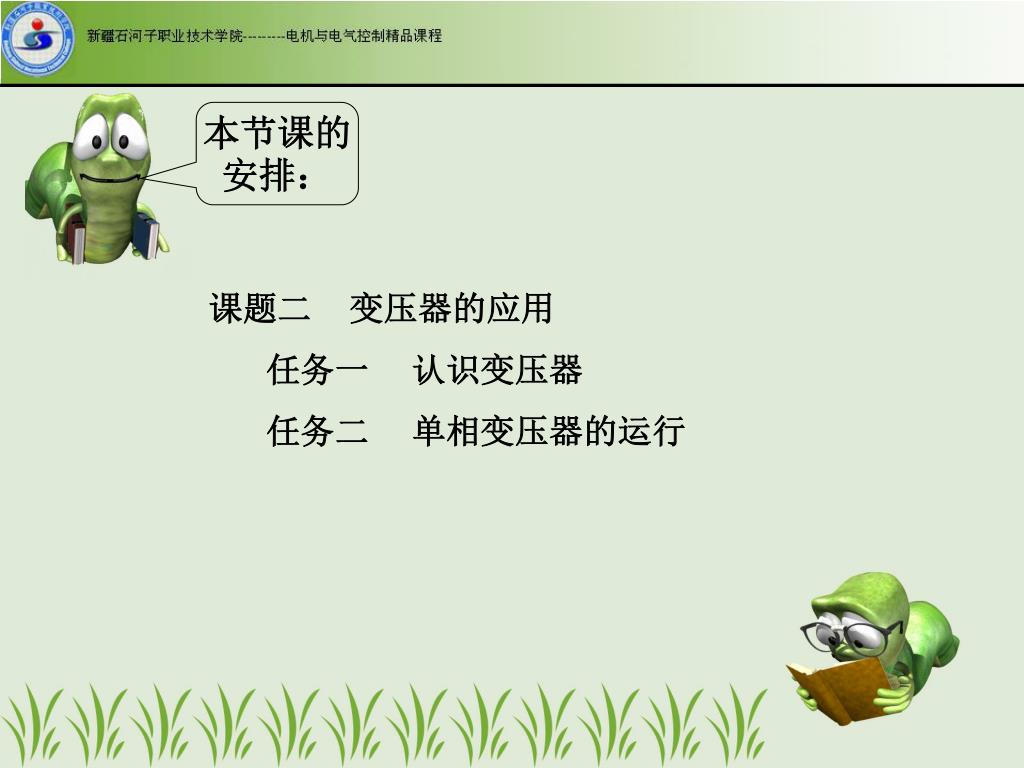

  32. 本节课的安排： 课题二 变压器的应用 任务一 认识变压器 任务二 单相变压器的运行

  33. 配电变压器 升压变压器 降压变压器 任务一、认识变压器： 一、变压器的用途 变压器的基本作用是在交流电路中变电压、变电流、变阻抗、变相位和电气隔离。 二、变压器的分类 1．根据用途不同分类 (1)电力变压器包括升配电变压器、压变压器、降压变压器、厂用变压器等。

  34. (2)特种变压器包括仪用互感器(又可分为电压互感器和电流互感器)、电炉变压器、整流变压器、高压试验变压器、调压变压器和控制变压器等。 试验、仪用等变压器 电炉、整流变压器 试验、仪用等变压器

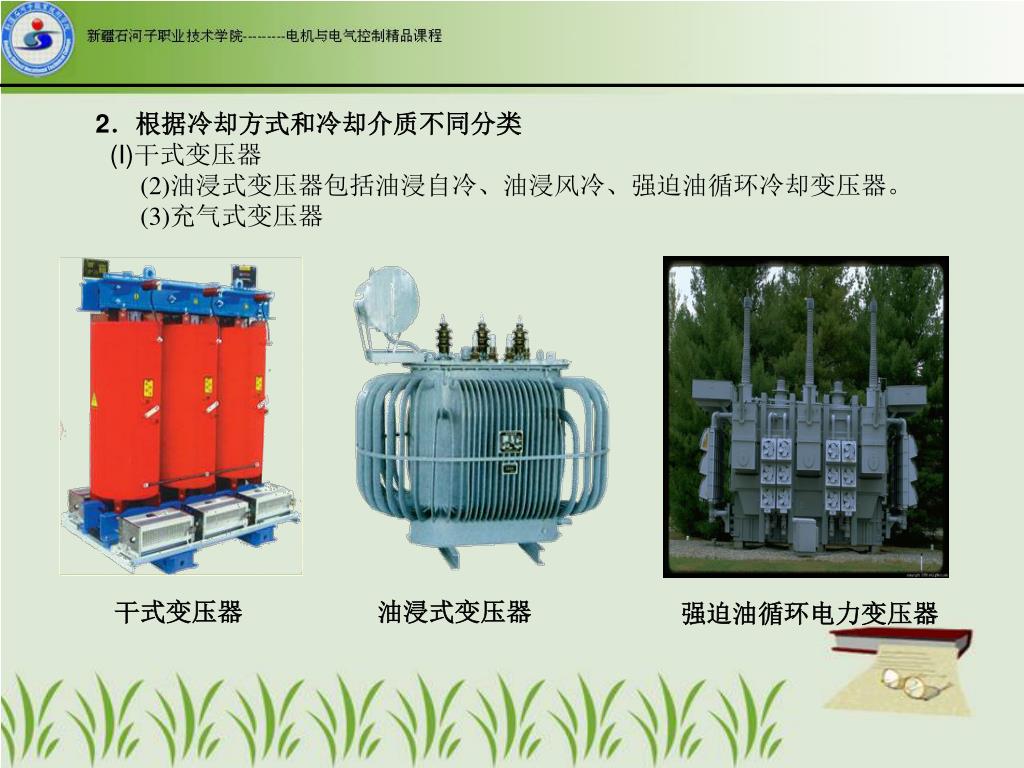

  35. 干式变压器 油浸式变压器 强迫油循环电力变压器 2．根据冷却方式和冷却介质不同分类 (I)干式变压器 (2)油浸式变压器包括油浸自冷、油浸风冷、强迫油循环冷却变压器。 (3)充气式变压器

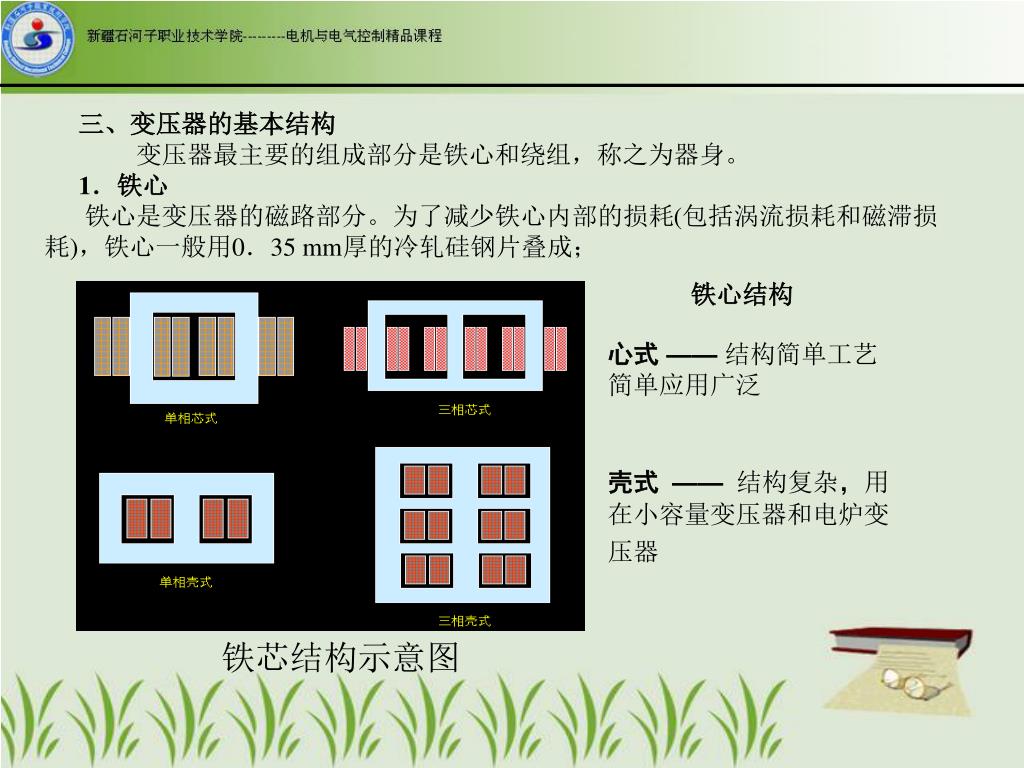

  36. 三、变压器的基本结构 变压器最主要的组成部分是铁心和绕组，称之为器身。 1．铁心 铁心是变压器的磁路部分。为了减少铁心内部的损耗(包括涡流损耗和磁滞损耗)，铁心一般用0．35 mm厚的冷轧硅钢片叠成； 铁心结构 心式 —— 结构简单工艺简单应用广泛 壳式 ——结构复杂，用在小容量变压器和电炉变压器 铁芯结构示意图

  37. 铁心 绕组 • 心式变压器

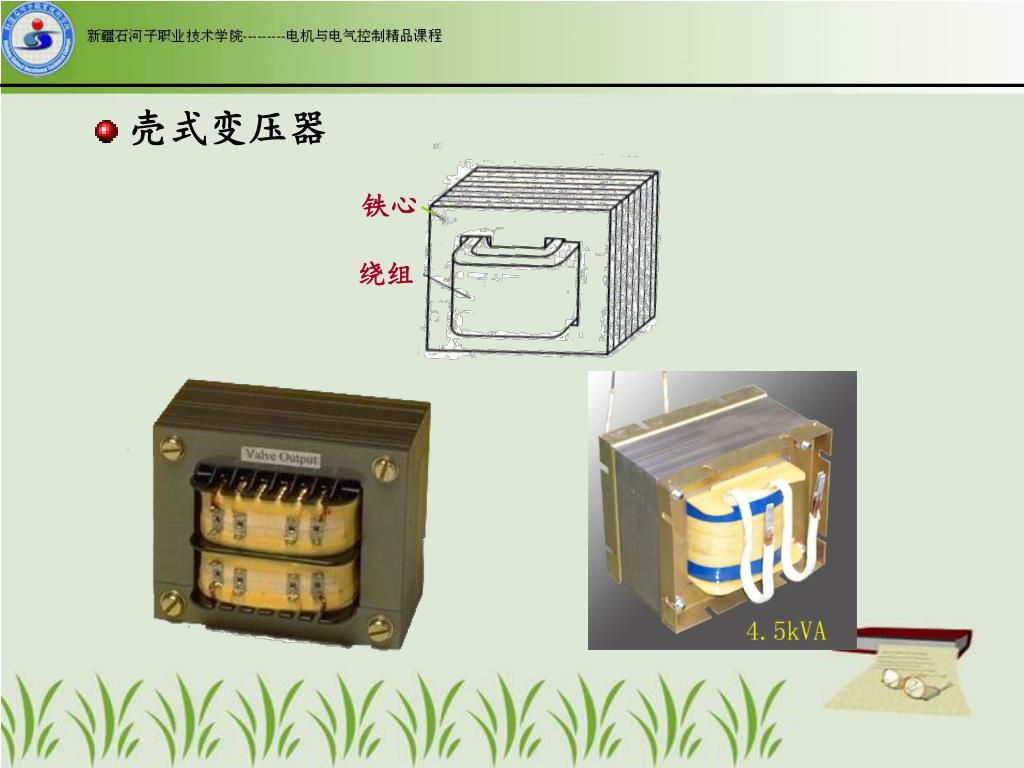

  38. 铁心 绕组 • 壳式变压器

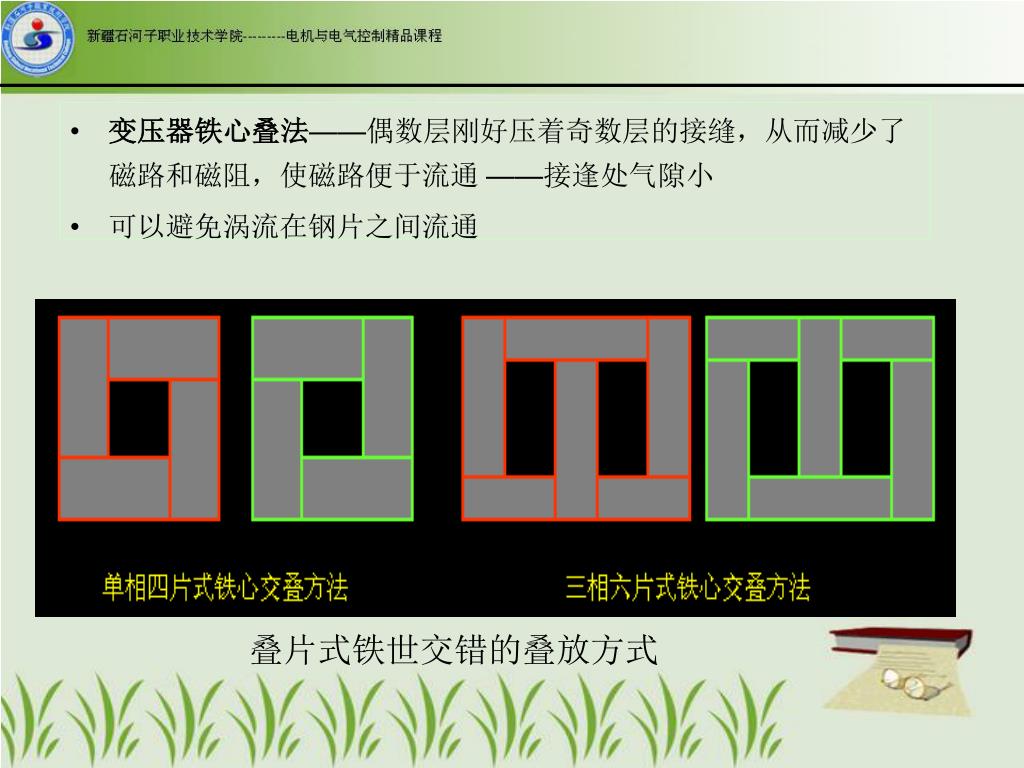

  39. 变压器铁心叠法——偶数层刚好压着奇数层的接缝，从而减少了磁路和磁阻，使磁路便于流通 ——接逢处气隙小 • 可以避免涡流在钢片之间流通 叠片式铁世交错的叠放方式

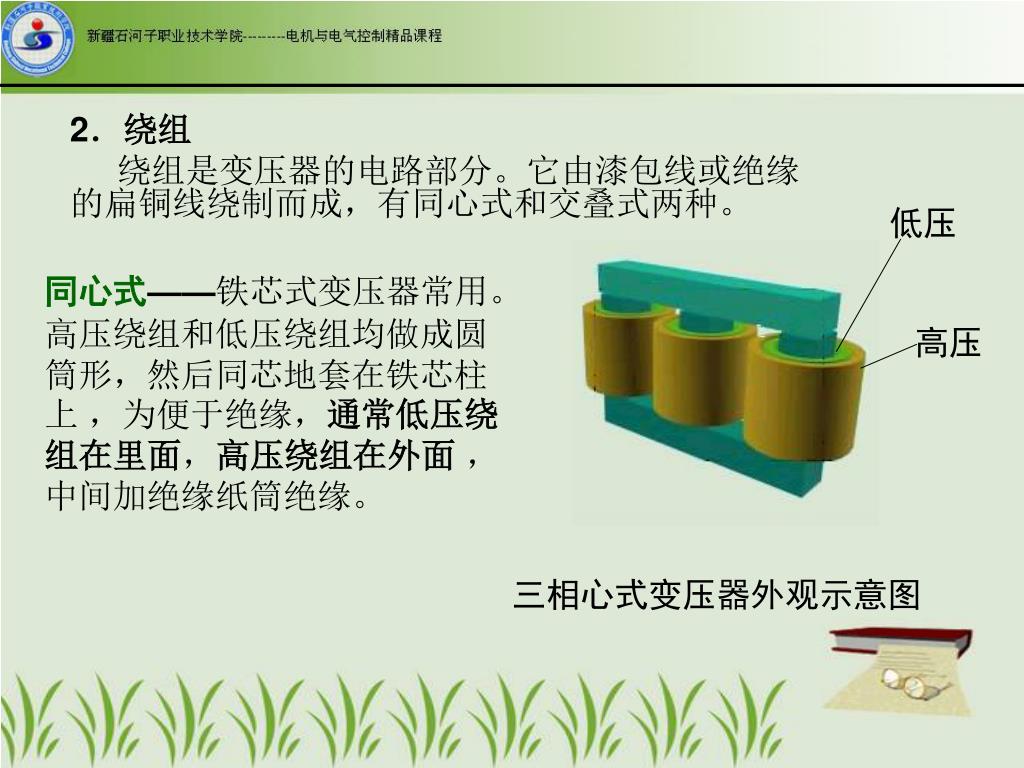

  40. 2．绕组 绕组是变压器的电路部分。它由漆包线或绝缘的扁铜线绕制而成，有同心式和交叠式两种。 低压 同心式——铁芯式变压器常用。高压绕组和低压绕组均做成圆筒形，然后同芯地套在铁芯柱上 ，为便于绝缘，通常低压绕组在里面，高压绕组在外面 ，中间加绝缘纸筒绝缘。 高压 三相心式变压器外观示意图

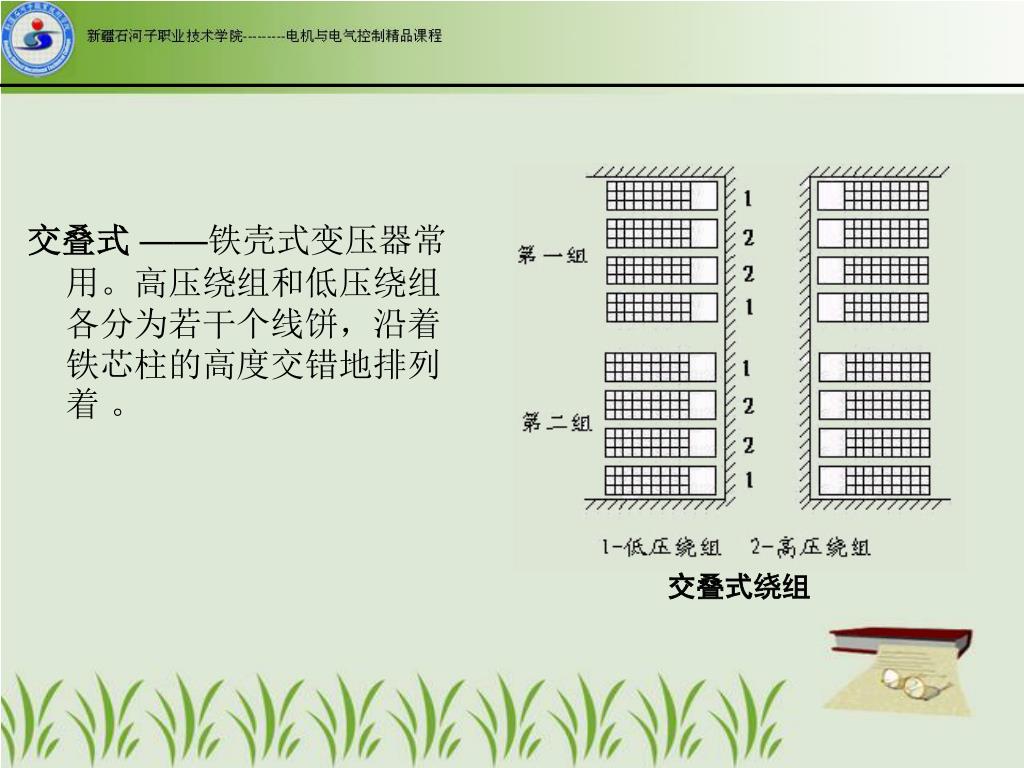

  41. 交叠式——铁壳式变压器常用。高压绕组和低压绕组各分为若干个线饼，沿着铁芯柱的高度交错地排列着 。 交叠式绕组

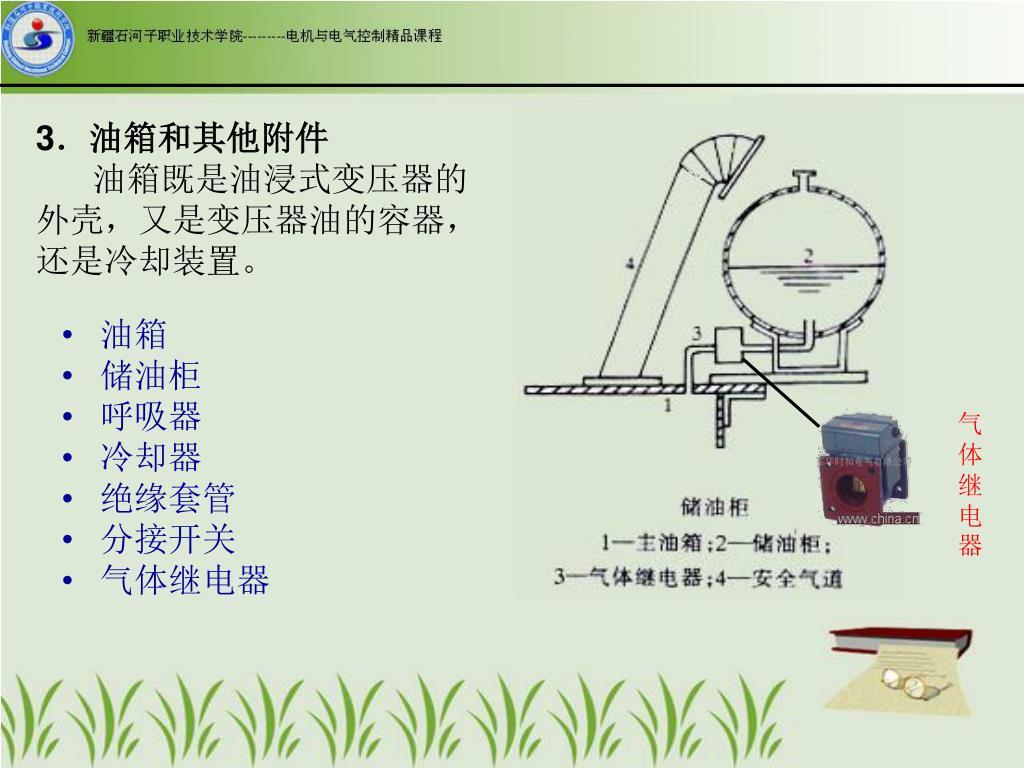

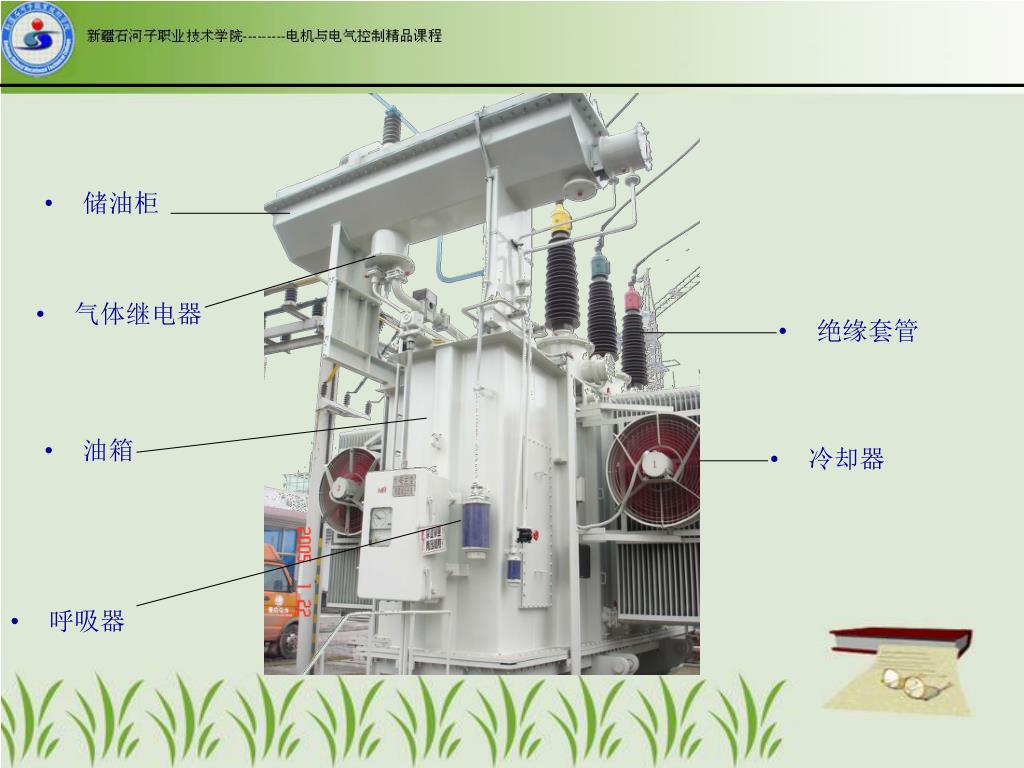

  42. 3．油箱和其他附件 油箱既是油浸式变压器的 外壳，又是变压器油的容器， 还是冷却装置。 • 油箱 • 储油柜 • 呼吸器 • 冷却器 • 绝缘套管 • 分接开关 • 气体继电器 气体继电器

  43. 储油柜 • 气体继电器 • 绝缘套管 • 油箱 • 冷却器 • 呼吸器

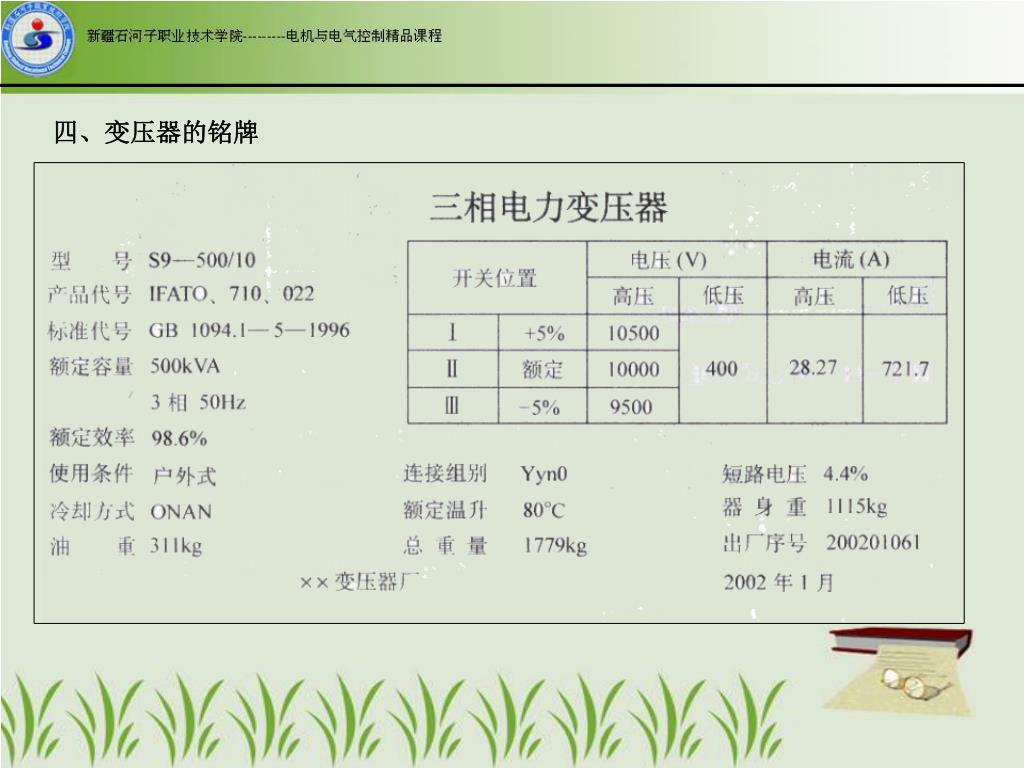

  44. 四、变压器的铭牌

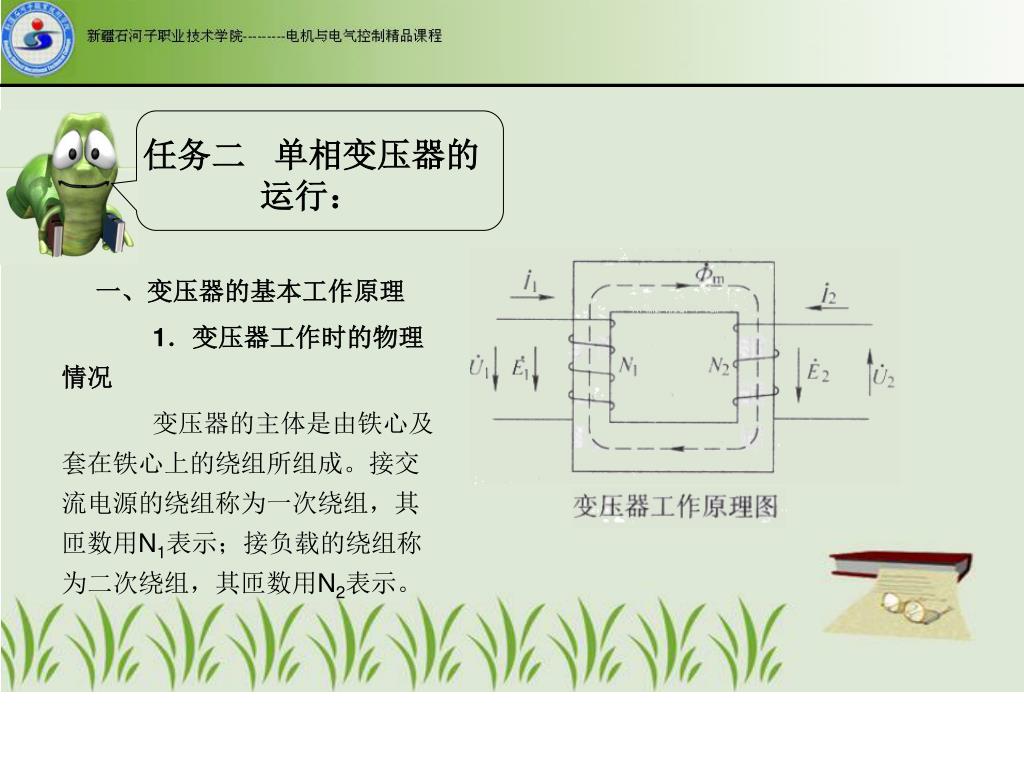

  45. 任务二 单相变压器的运行： 一、变压器的基本工作原理 1．变压器工作时的物理情况 变压器的主体是由铁心及套在铁心上的绕组所组成。接交流电源的绕组称为一次绕组，其匝数用N1表示；接负载的绕组称为二次绕组，其匝数用N2表示。

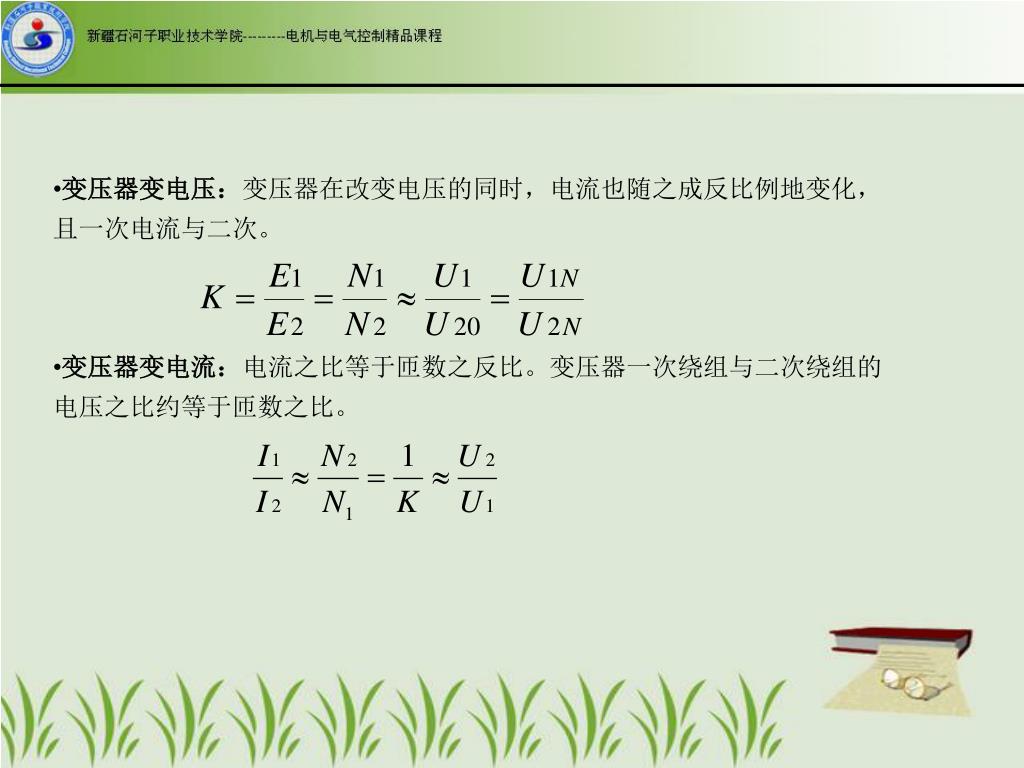

  46. 变压器变电压：变压器在改变电压的同时，电流也随之成反比例地变化，且一次电流与二次。变压器变电压：变压器在改变电压的同时，电流也随之成反比例地变化，且一次电流与二次。 • 变压器变电流：电流之比等于匝数之反比。变压器一次绕组与二次绕组的电压之比约等于匝数之比。

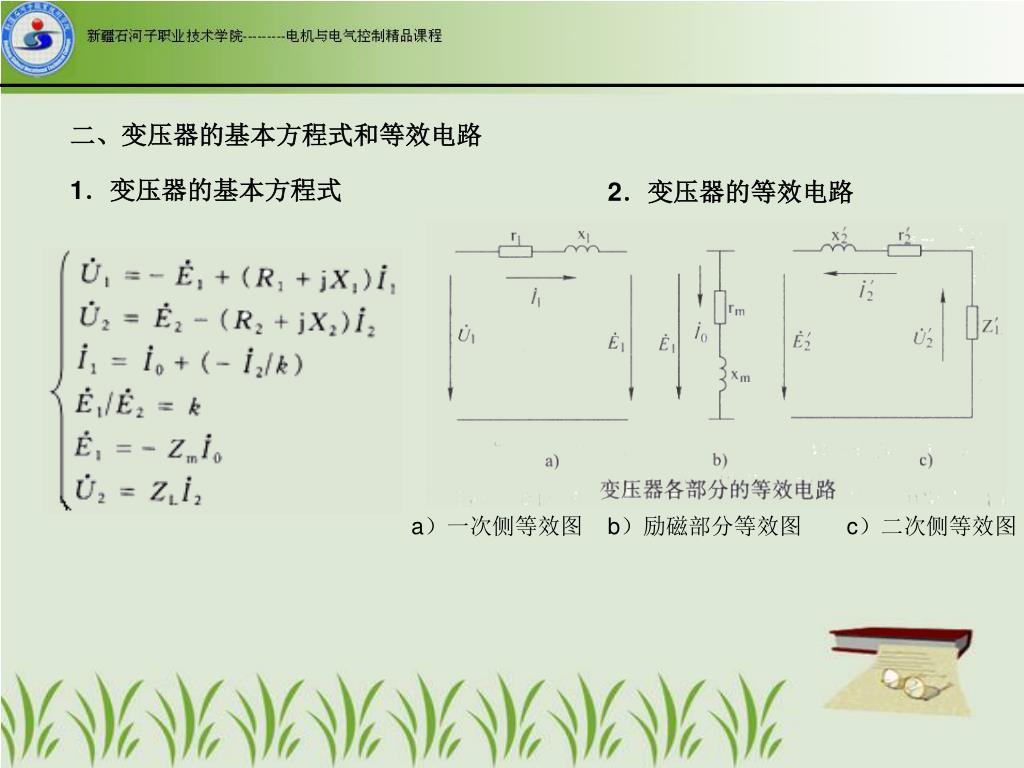

  47. 二、变压器的基本方程式和等效电路 1．变压器的基本方程式 2．变压器的等效电路 a）一次侧等效图 b）励磁部分等效图 c）二次侧等效图

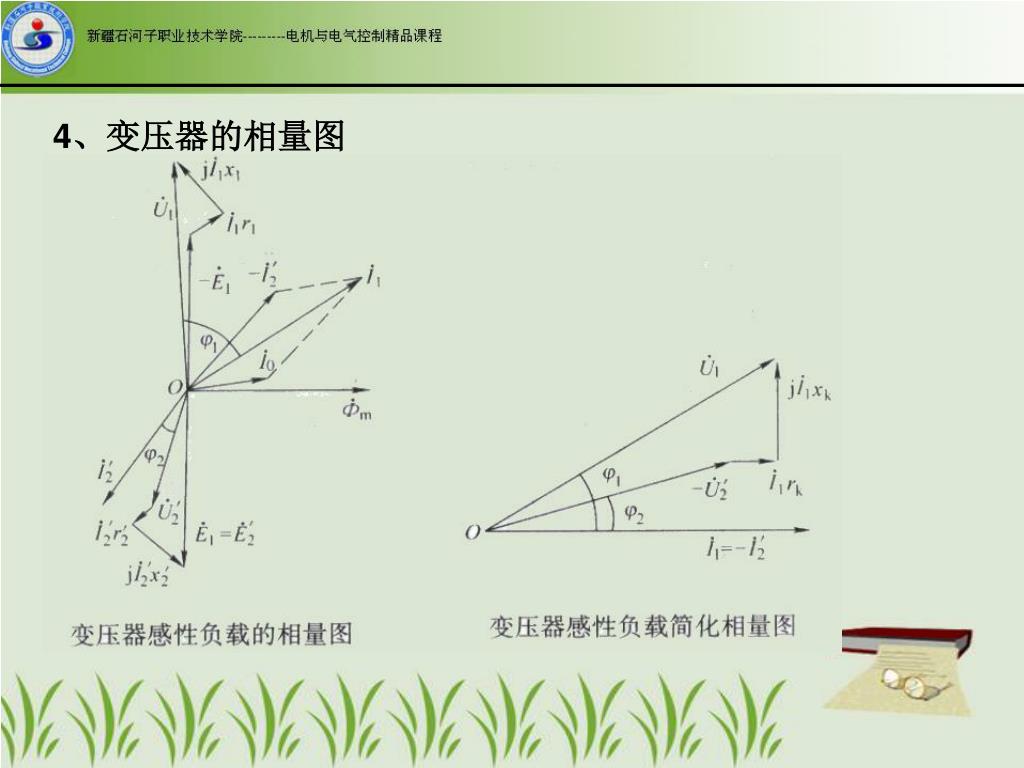

  48. 4、变压器的相量图

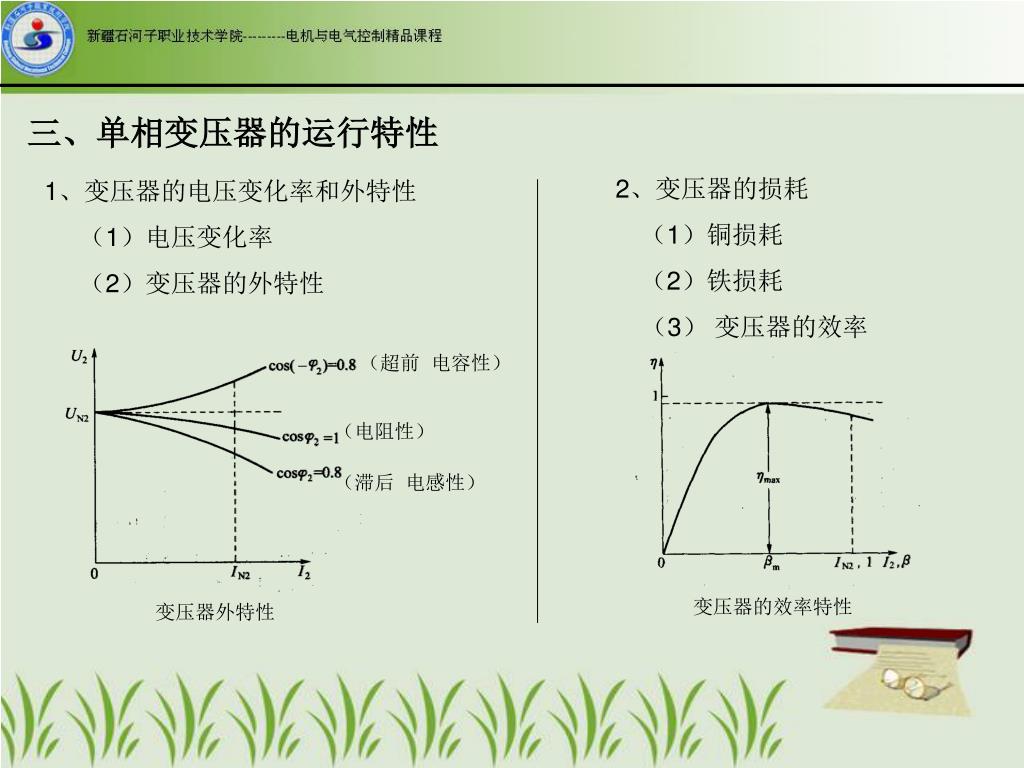

  49. 三、单相变压器的运行特性 2、变压器的损耗 （1）铜损耗 （2）铁损耗 （3） 变压器的效率 1、变压器的电压变化率和外特性 （1）电压变化率 （2）变压器的外特性 （超前 电容性） （电阻性） （滞后 电感性） 变压器外特性 变压器的效率特性
