  1. Санкт-Петербургский государственный университет физический факультет Школа поляризованных нейтронов Поляризация нейтронов зеркалами Чжо Зо Лин 23.12.2013

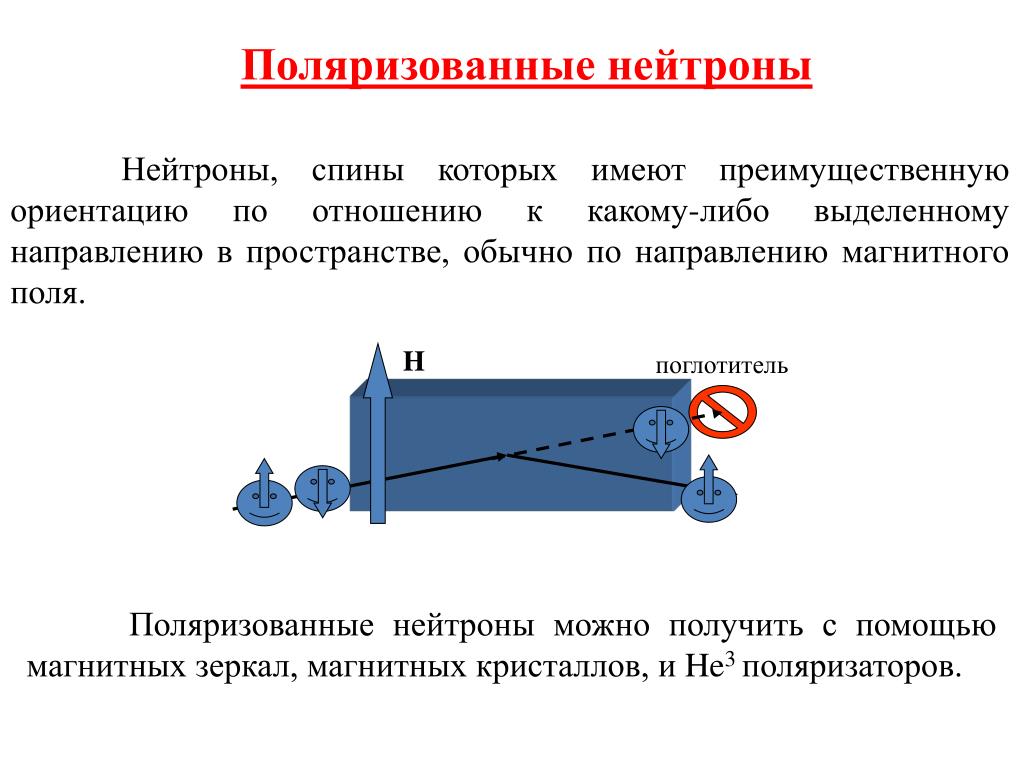

  2. H поглотитель Поляризованные нейтроны Нейтроны, спины которых имеют преимущественную ориентацию по отношению к какому-либо выделенному направлению в пространстве, обычно по направлению магнитного поля. Поляризованные нейтроны можно получить с помощью магнитных зеркал, магнитных кристаллов, и He3 поляризаторов.

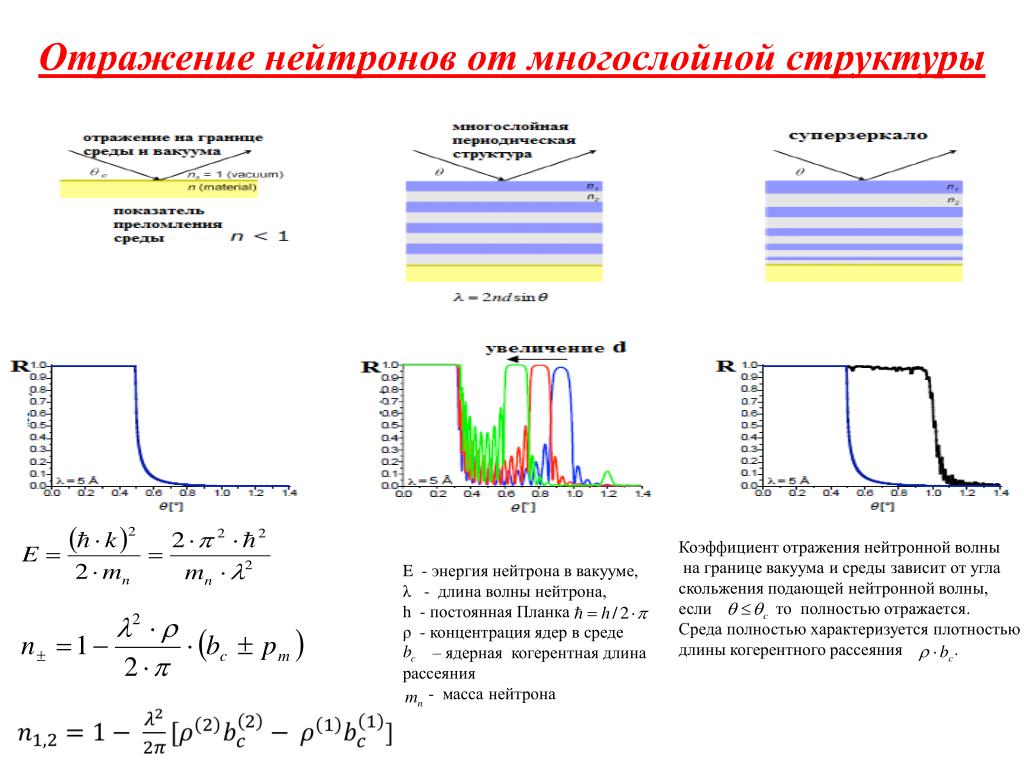

  3. Отражение нейтронов от многослойной структуры Коэффициент отражения нейтронной волны на границе вакуума и среды зависит от угла скольжения подающей нейтронной волны, если то полностью отражается. Среда полностью характеризуется плотностью длины когерентного рассеяния . E - энергия нейтрона в вакууме, λ- длина волны нейтрона, h - постоянная Планка ρ - концентрация ядер в среде – ядерная когерентная длина рассеяния - масса нейтрона

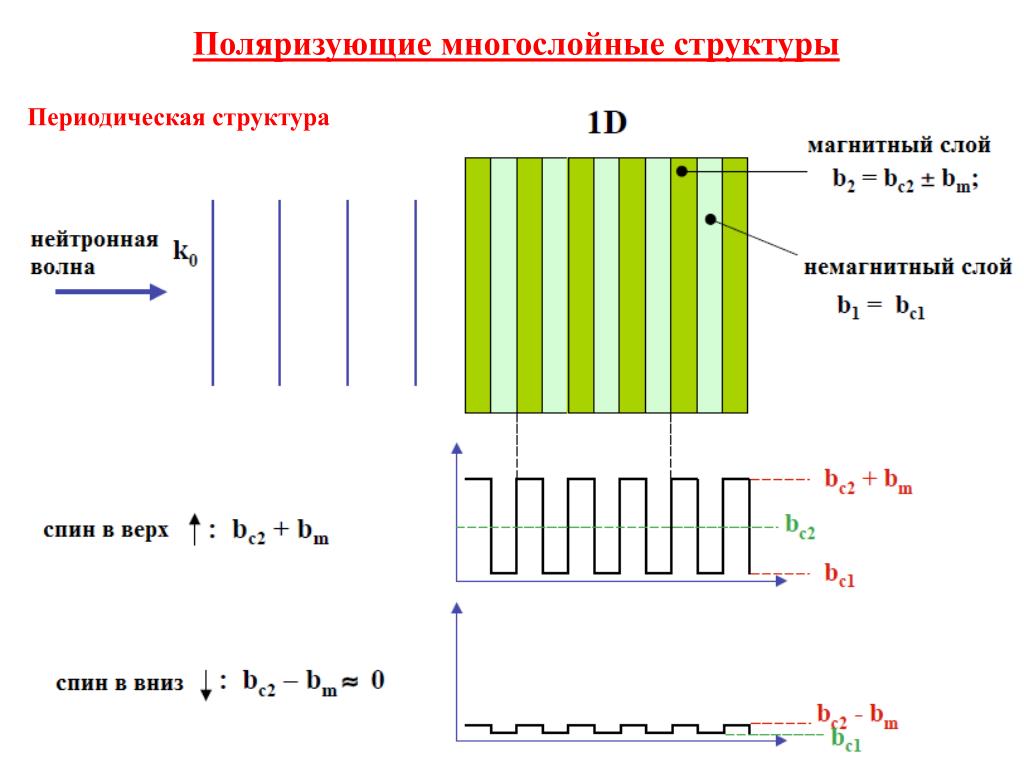

  4. Поляризующие многослойныеструктуры Периодическая структура

  5. Поляризующие магнитное зеркало FeCo (ПИЯФ) Г.М.Драбкин и др. (1975) На стекле FeCo/TiGd а) Зависимость коэффициента отражения от угла скольжения: 1- для зеркала 60Ti40Gd, 2- для зеркала 85Ti15Gd. б) Зависимость поляризующей способности от угла скольжения. Состав ферромагнитного слоя с подслоем 85Ti15Gd (8000A) : 1) 40Fe60Co, 2) 50Fe50Co, 3) 54Fe46Co и без подслоя: 4) 50Fe50Co.

  6. Многослойный монохроматор – поляризатор NiFe/V ( ПИЯФ ) А.Г. Гукасов и др. (1979) Многослойный монохроматор - поляризатор 66%Ni6234%Fe54(100А)/V(100А) 28 пар и подслой TiGd (8000A) Зависимость коэффициента отражения R -(λ) для зеркала на основе изотопного пермаллоя с толщиной слоев d = 100 A и угол скольжения θ = 30 угл. мин. 1) экспериментальная, 2) теоретическая, 3) экспериментальная поляризующая эффективность. R=75% и P=(90-95)% Вид эффективного потенциала для спинового состояния S+ и S- в случае применения пермаллоя из изотопов Ni62 и Fe54(а) и пермаллоя из природных Ni и Fe (б)

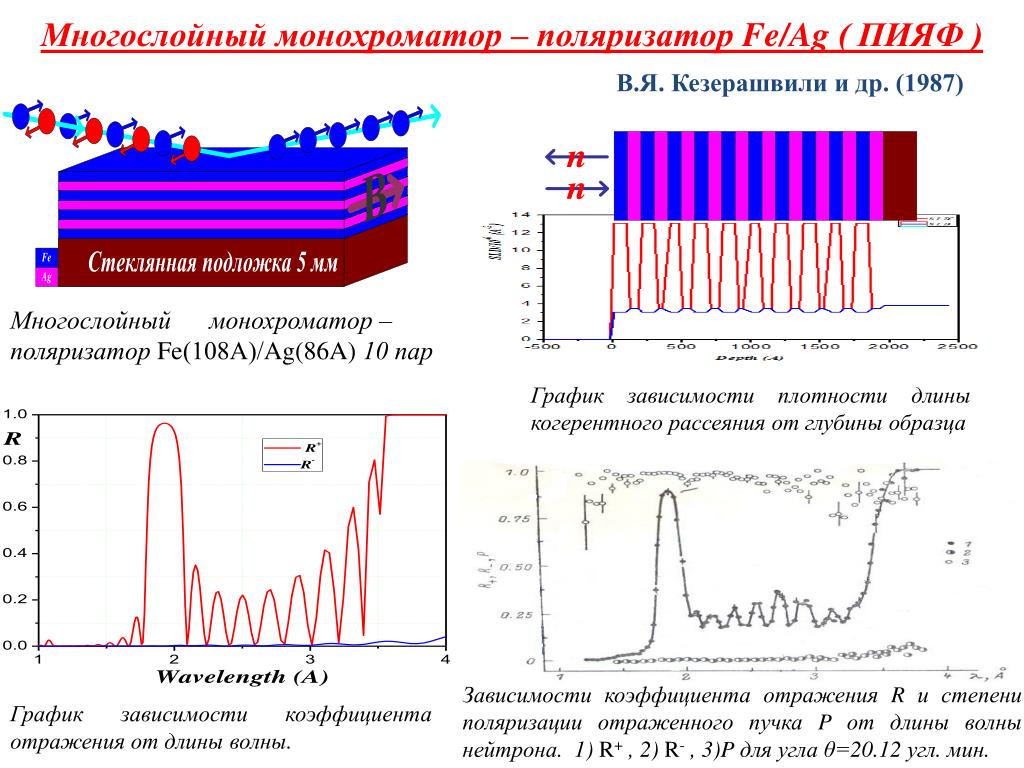

  7. Многослойный монохроматор – поляризатор Fe/Ag ( ПИЯФ ) В.Я. Кезерашвили и др. (1987) Многослойный монохроматор – поляризатор Fe(108А)/Ag(86A) 10 пар График зависимости плотности длины когерентного рассеяния от глубины образца Зависимости коэффициента отражения R и степени поляризации отраженного пучка P от длины волны нейтрона. 1) R+,2) R-,3)P для угла θ=20.12 угл. мин. График зависимости коэффициента отражения от длины волны.

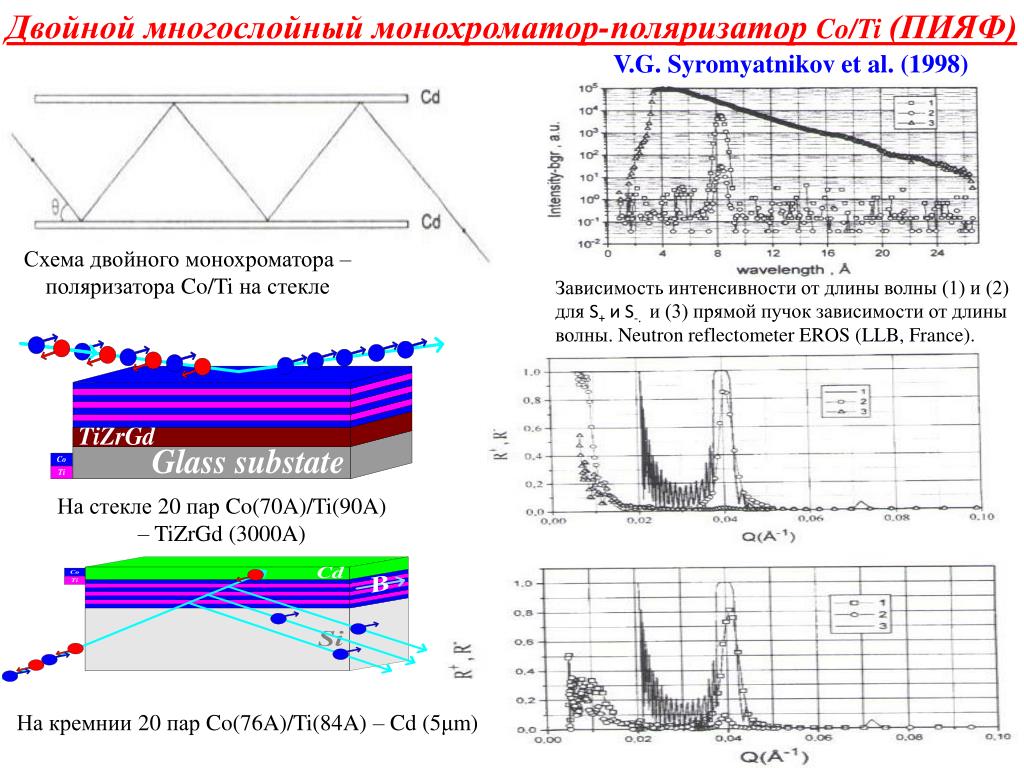

  8. Двойной многослойный монохроматор-поляризатор Co/Ti(ПИЯФ) V.G.Syromyatnikov et al. (1998) Схема двойного монохроматора – поляризатора Co/Ti на стекле Зависимость интенсивности от длины волны (1) и (2) для S+и S-. и (3) прямой пучок зависимости от длины волны. Neutron reflectometer EROS (LLB, France). На стекле 20 пар Co(70A)/Ti(90A) –TiZrGd(3000A) На кремнии 20 пар Co(76A)/Ti(84A)–Cd(5μm)

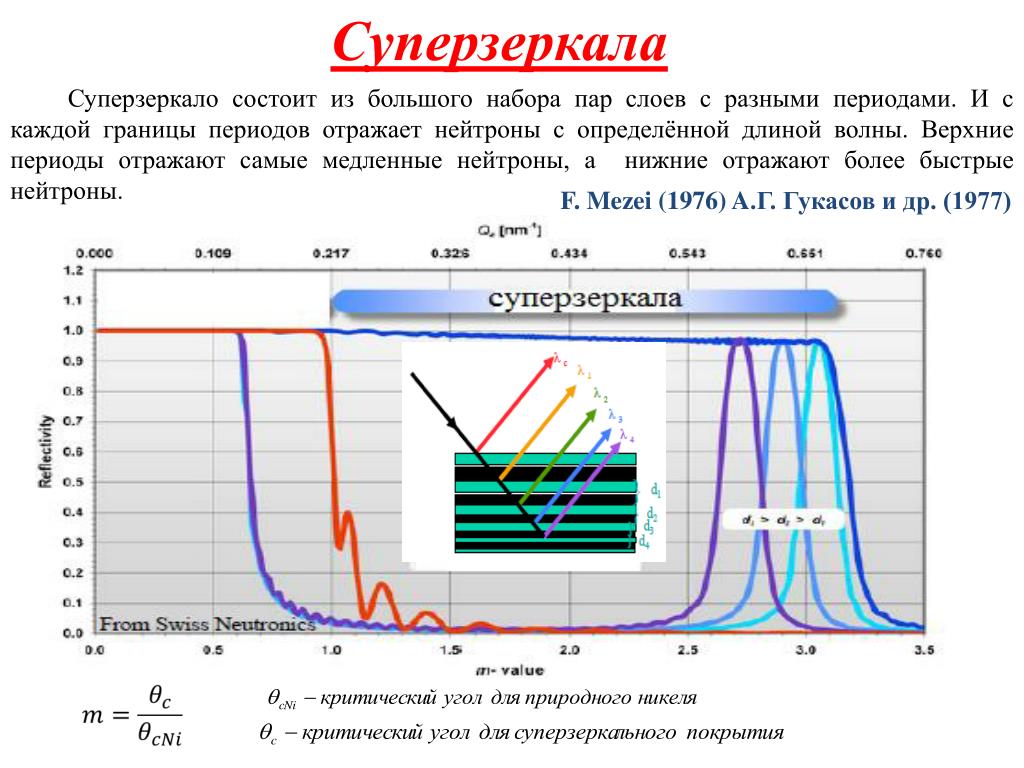

  9. Суперзеркала Суперзеркало состоит из большого набора парслоев с разными периодами. И с каждой границы периодов отражает нейтроны с определённой длиной волны. Верхние периоды отражают самые медленные нейтроны, а нижние отражают более быстрые нейтроны. F. Mezei (1976) A.Г. Гукасов и др. (1977)

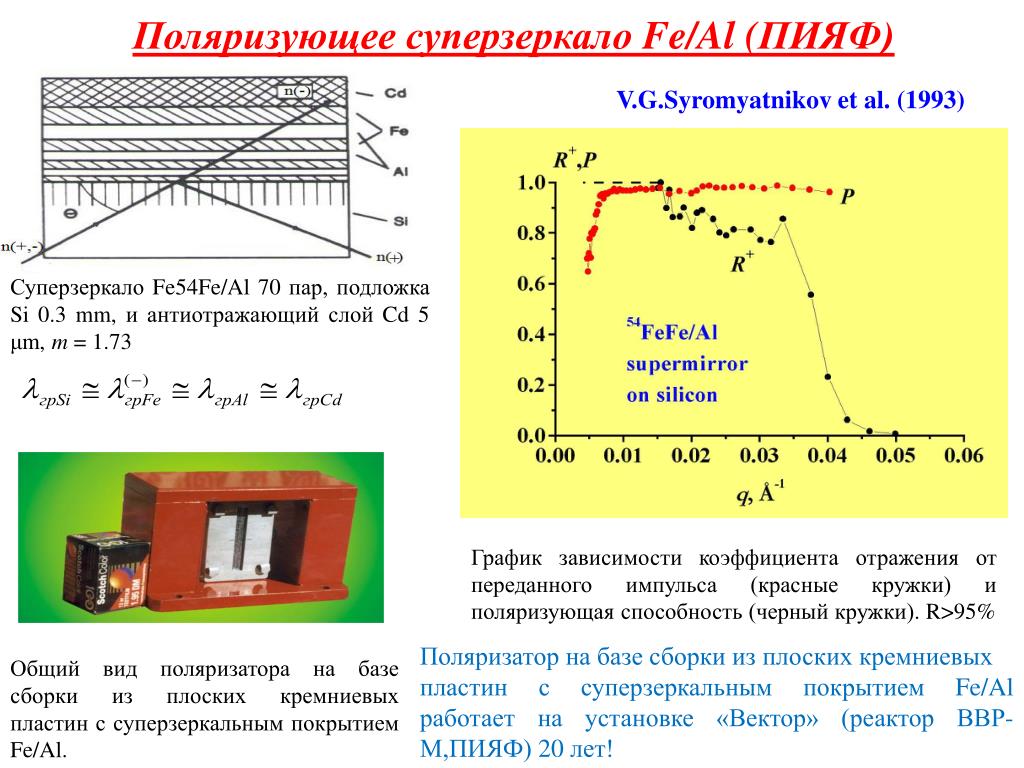

  10. Поляризующее суперзеркало Fe/Al (ПИЯФ) V.G.Syromyatnikov et al. (1993) Суперзеркало Fe54Fe/Al70 пар, подложка Si 0.3 mm, и антиотражающий слой Cd 5 μm, m = 1.73 График зависимости коэффициента отражения от переданного импульса (красные кружки) и поляризующая способность (черный кружки). R>95% Поляризатор на базе сборки из плоских кремниевых пластин с суперзеркальным покрытием Fe/Al работает на установке «Вектор» (реактор ВВР-М,ПИЯФ) 20 лет! Общий вид поляризатора на базе сборки из плоских кремниевых пластин с суперзеркальным покрытием Fe/Al.

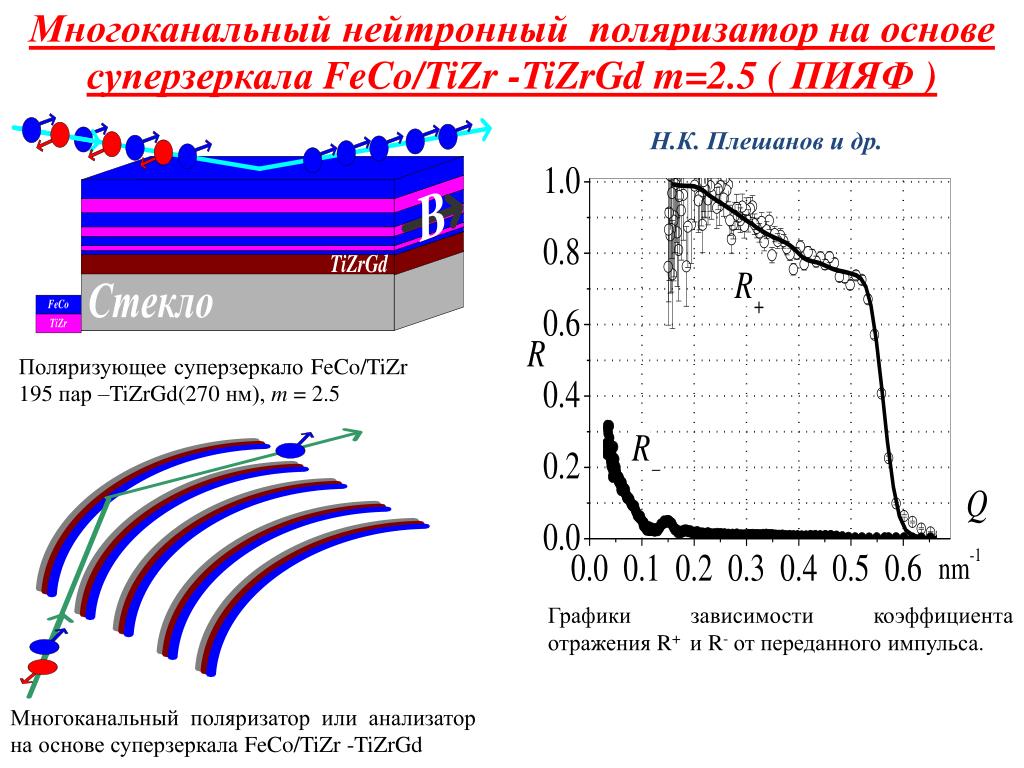

  11. Многоканальный нейтронный поляризатор на основе суперзеркала FeCo/TiZr -TiZrGdm=2.5 (ПИЯФ) Н.К. Плешанов и др. Поляризующее суперзеркало FeCo/TiZr 195 пар –TiZrGd(270 нм),m = 2.5 Графики зависимости коэффициента отражения R+ и R- от переданного импульса. Многоканальный поляризатор или анализатор на основе суперзеркала FeCo/TiZr -TiZrGd

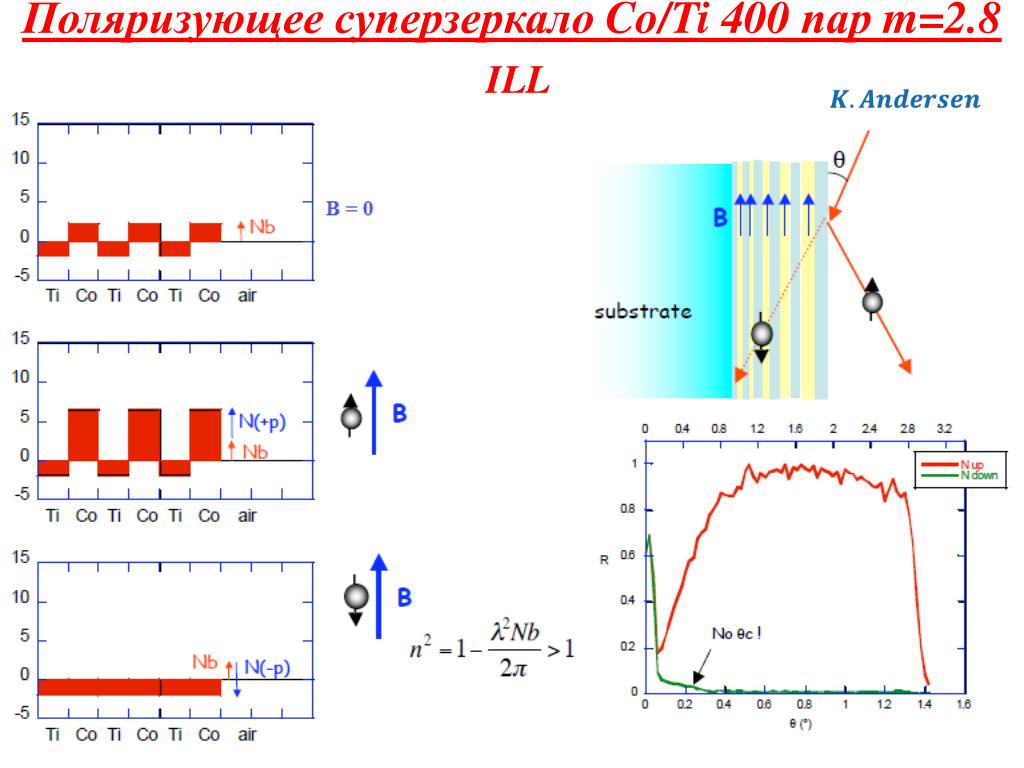

  12. Поляризующее суперзеркало Co/Ti 400 пар m=2.8ILL

  13. Поляризующее суперзеркало Fe/Sim = 4 (SwissNeutronics ) P. Boni et al. Поляризующее суперзеркало Fe/Si1600 пар, m = 4 График зависимости коэффициента отражения и поляризующая эффективность вот переданного импульса.

  14. Спасибо За внимание!
