  1. 润 滑 系 统

  2. 润滑系统 技术参数

  3. 润滑系统 技术参数 推荐的发动机机油

  4. 润滑系统 流程图

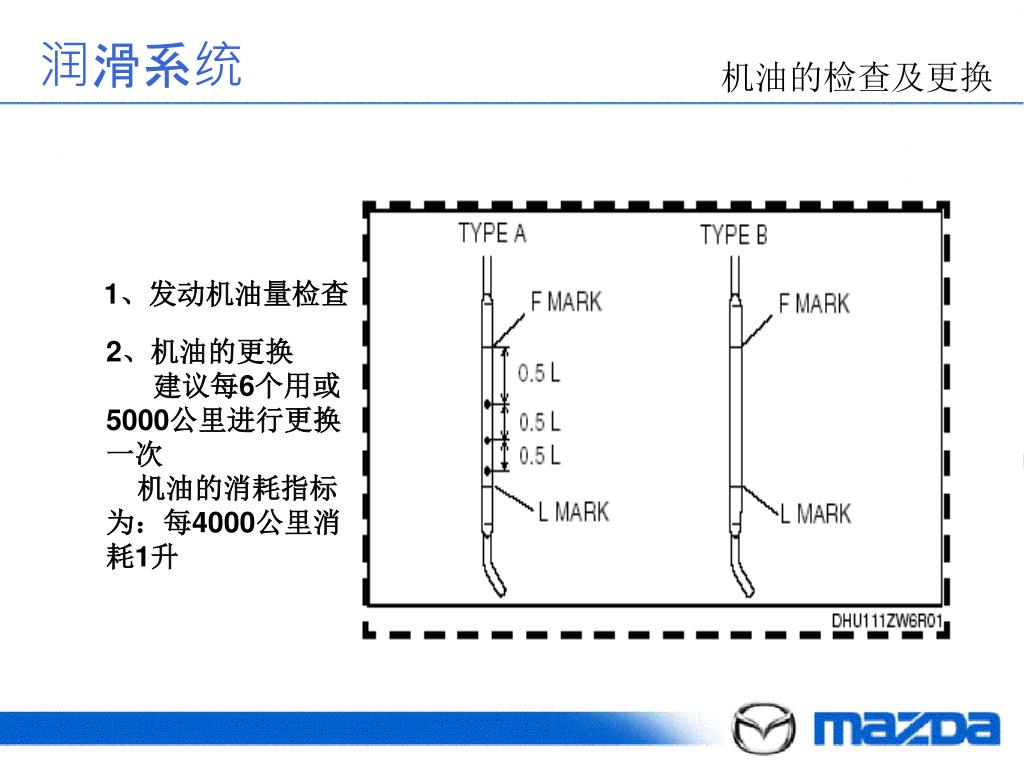

  5. 润滑系统 机油的检查及更换 1、发动机油量检查 2、机油的更换 建议每6个用或5000公里进行更换一次 机油的消耗指标为：每4000公里消耗1升

  6. 润滑系统 机油滤清器 Tokyo roki 外径68mm Denso 外径65mm 两者更换时方法有所区别

  7. 润滑系统 油底壳 塑料机油虑清器 油底壳 01-11-4

  8. 润滑系统 机油泵

  9. 润滑系统 油压调节器

  10. 润滑系统 偏心轴旁通阀

  11. 润滑系统 计量式机油泵 01-11-6

  12. 润滑系统 喷油嘴 侧壳 侧壳 转子外壳 喷油咀 01-11-7

  13. 润滑系统 计量式油泵

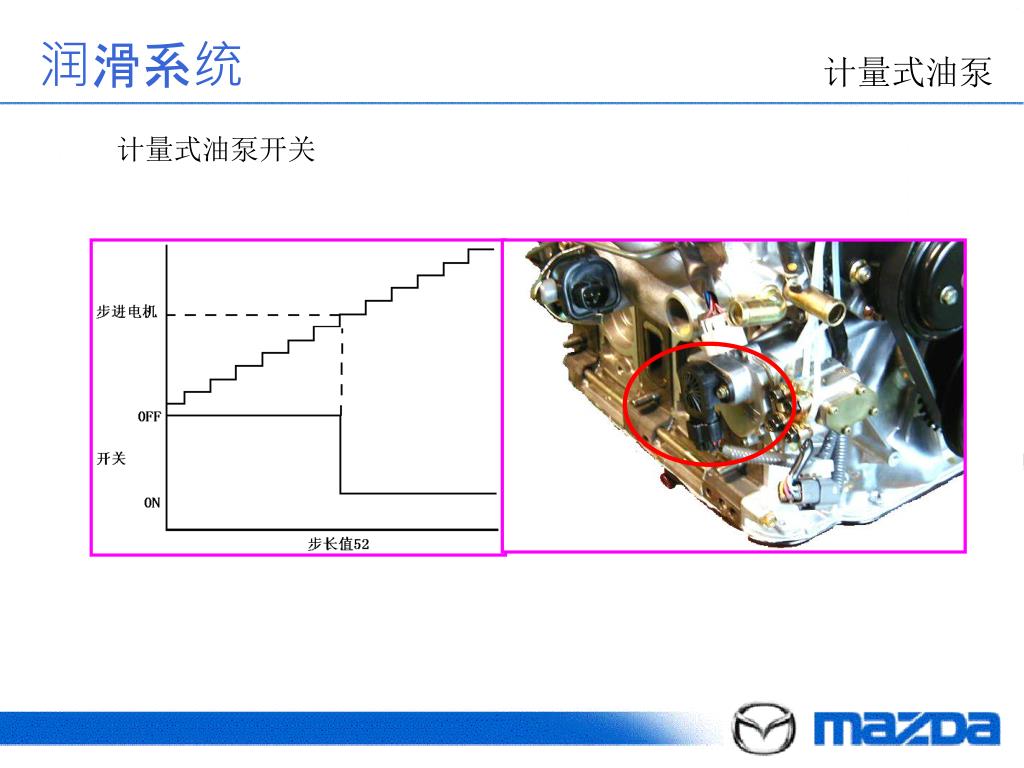

  14. 润滑系统 计量式油泵 计量式油泵开关

  15. 润滑系统 计量式油泵 初始化设置

  16. 润滑系统 计量式油泵 监测功能

  17. 润滑系统 计量式机油泵 计量式机油泵控制功能

  18. 润滑系统 计量式机油泵

  19. 冷 却 系 统

  20. 冷却系统 技术参数

  21. 冷却系统 概 图

  22. 冷却系统 流程图 冷却液储备箱 节温器 加热器 散热器 发动机 水泵

  23. 冷却系统 整机冷却 1、温度分布情况 2、整机冷却流程

  24. 冷却系统 冷却液储存箱 冷却液流程 隔板 旁路软管 量孔 冷却液储存箱软管 冷却液储存箱软管

  25. 冷却系统 冷却风扇 B+ 主继电器 继电器2 继电器3 继电器1 电机2 电机1 至PCM

  26. 进 气 系 统

  27. 进气系统 • 综述 • 电子节气门系统 • 连续动态进气系统(S-DAIS) SSV/VFAD/APV/VDI • 喷射空气混合

  28. 进气系统 电子节气门 电子节气门控制系统 APP

  29. 进气系统 电子节气门 AP位置传感器 高 霍尔元件 主传感器 输出电压 副传感器 磁铁 低 加速器踏板 压缩量 小 大

  30. 进气系统 电子节气门 • 电机 • 电机齿轮 • 中间齿轮 • 节气门齿轮 • 节气门位置传感器 • 节气门体 • 弹簧 • 节气门 01-13-6

  31. 进气系统 电子节气门 TP传感器 高 霍尔元件 副传感器 电压 主传感器 磁铁 低 节气门阀门开度角 节气门阀门开度角 小 大

  32. 进气系统 电子节气门 节气门位置传感器

  33. 进气系统 S-DIAS 连续动态进气系统 作用 S-DIAS (连续动态进气系统) 根据发动机工况，通过控制进气孔的尺寸和进气管里的气体长度，来增加进气总量，提高燃烧效率。使发动机转速在从低速到高速的很宽范围内，获得了大扭转矩和高功率。 组成 SSV第二进气阀系统 VFAD可变新鲜空气导管阀系统 APV辅助进气阀系统 VDI可变动态效应阀系统。

  34. 进气系统 S-DIAS 1、正常进气

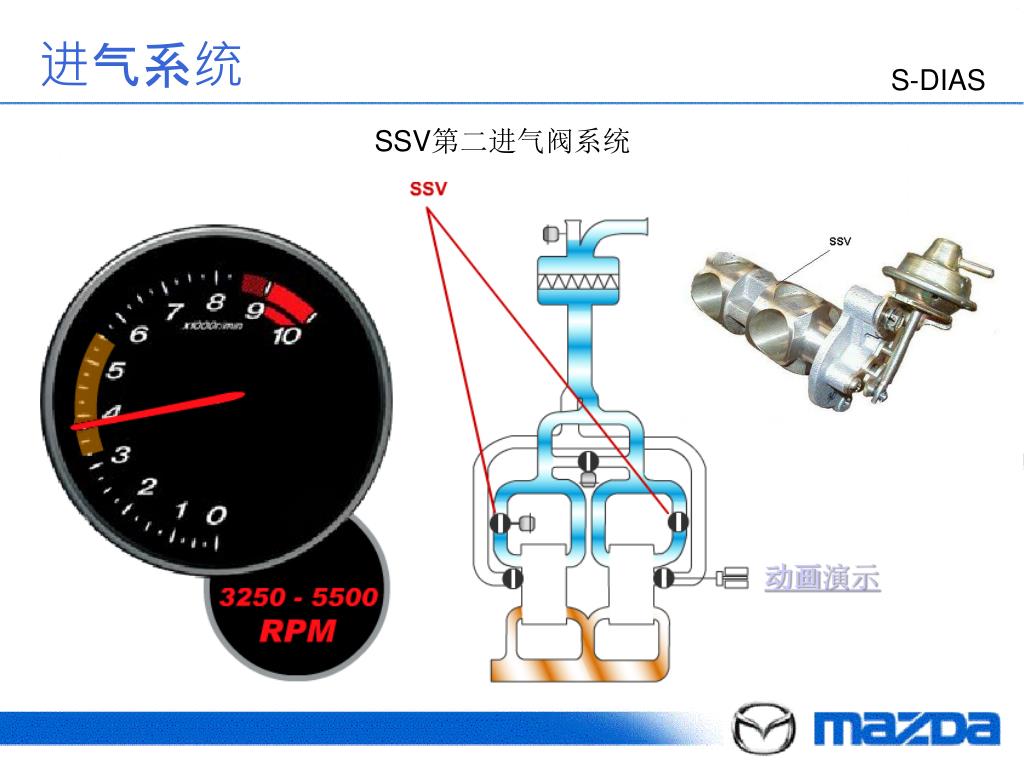

  35. 进气系统 S-DIAS SSV第二进气阀系统 动画演示

  36. 进气系统 S-DIAS SSV第二进气阀系统

  37. 进气系统 S-DIAS SSV开关

  38. 进气系统 S-DIAS VFAD可变空气导管阀系统 动画演示 01-13-13

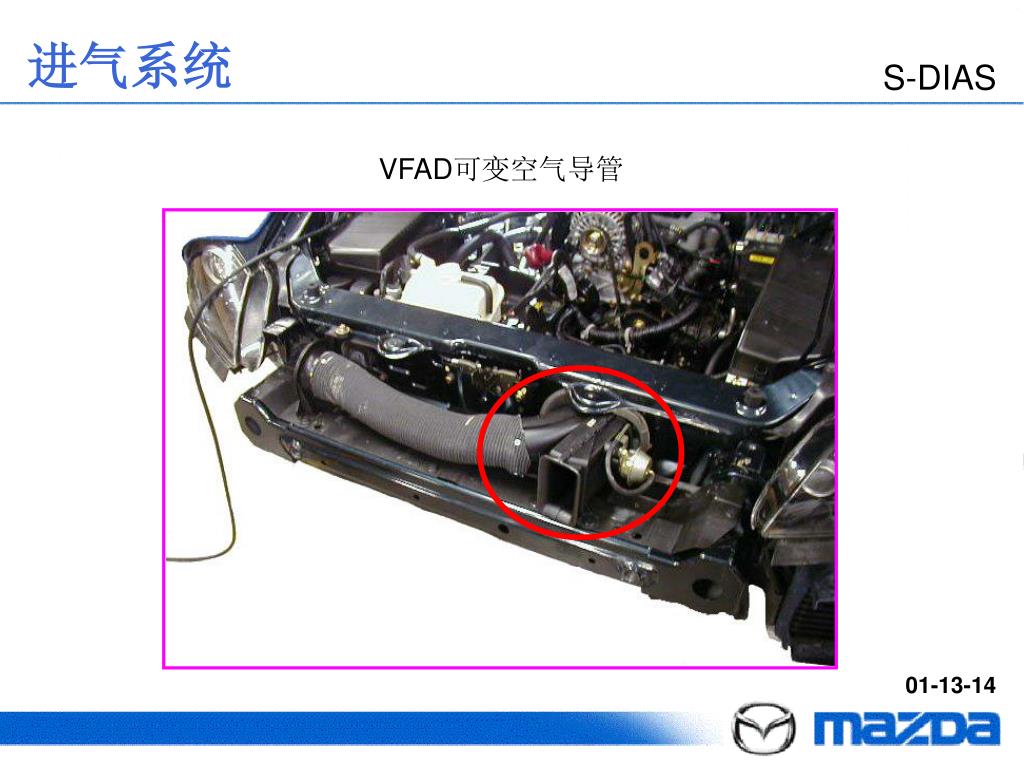

  39. 进气系统 S-DIAS VFAD可变空气导管 01-13-14

  40. 进气系统 S-DIAS VFAD系统工作情况

  41. 进气系统 S-DIAS APV辅助进气系统 动画演示

  42. 进气系统 S-DIAS • 中间齿轮 轴 臂 轴 轴 关闭 打开

  43. 进气系统 S-DIAS APV系统工作情况

  44. 进气系统 S-DIAS APV位置传感器

  45. 进气系统 S-DIAS APV位置传感器 占空比 高于1.5 V 位置传感器 APV阀

  46. 进气系统 VDI 阀 S-DIAS VDI连续动态进气系统 动画演示

  47. 进气系统 S-DIAS VDI系统工作情况

  48. 进气系统 S-DIAS S-DIAS电磁阀

  49. 进气系统 S-DAIS • S-DAIS • 二级节气门阀门(SSV) • 可变新鲜空气导流管(VFAD) • 辅助出入口阀门(APV) • 可变动态效应进气口(VDI) S-DAIS系统工作总览

  50. 进气系统 空气喷射燃油混合 进气岐管 喷嘴 胶管 进气导管
