Presentation Transcript

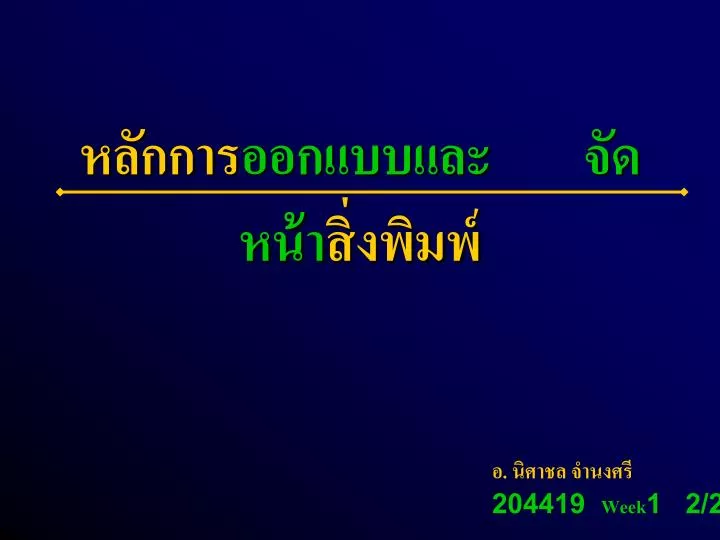

slide1

หลักการออกแบบและ จัดหน้าสิ่งพิมพ์

อ. นิศาชล จำนงศรี

204419 Week1 2/2546

slide2
ขอบเขต
  • การออกแบบและจัดหน้าสิ่งพิมพ์หมายถึง การออกแบบและจัดหน้าสิ่งพิมพ์ที่เป็นสื่อสารมวลชน ดังนี้
          • หนังสือ
          • นิตยสาร
          • วารสาร
          • หนังสือพิมพ์
          • จุลสาร
          • แผ่นพับ
          • โปสเตอร์
slide3
ความหมาย
  • การออกแบบและจัดหน้าสิ่งพิมพ์ เป็นการเตรียมรูปแบบของสิ่งพิมพ์ก่อนเข้าสู่กระบวนการผลิต เพื่อให้เกิดประโยชน์ใช้สอยตรงตามวัตถุประสงค์การใช้งานมากที่สุด
  • การออกแบบที่ดีจะช่วยเพิ่มความน่าสนใจ และความสวยงามให้กับสิ่งพิมพ์ ช่วยให้การถ่ายทอดสารสนเทศมีความสมบูรณ์ยิ่งขึ้น
slide4
วัตถุประสงค์
  • เพิ่มความน่าสนใจให้กับสิ่งพิมพ์
  • ช่วยให้สิ่งพิมพ์ง่ายต่อการอ่านและการทำความเข้าใจ
  • เพื่อสร้างความประทับใจและความทรงจำให้กับ ผู้อ่านในระยะยาว
slide5
ปัจจัยที่ต้องคำนึงถึงปัจจัยที่ต้องคำนึงถึง
  • ประเภทและลักษณะเนื้อหาของสิ่งพิมพ์
  • วัตถุประสงค์ในการจัดทำ
  • กลุ่มเป้าหมาย
  • ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์
  • ประเภทและคุณลักษณะของกระดาษพิมพ์
slide6
ปัจจัยที่ต้องคำนึงถึงปัจจัยที่ต้องคำนึงถึง
  • ขั้นตอนการออกแบบและจัดหน้าสิ่งพิมพ์
  • ขั้นตอนการผลิตสิ่งพิมพ์
  • ความสามารถและข้อจำกัดในการทำงานของเครื่องพิมพ์
  • หลักการออกแบบและการจัดวางองค์ประกอบในสิ่งพิมพ์
slide7
ประเภทและลักษณะเนื้อหาของสิ่งพิมพ์ประเภทและลักษณะเนื้อหาของสิ่งพิมพ์

การออกแบบต้องสัมพันธ์และสอดคล้องกับเนื้อหาที่

นำเสนอ

  • หนังสือเล่ม
  • นิตยสารและวารสาร
  • หนังสือพิมพ์
  • สิ่งพิมพ์รูปแบบอื่น ๆ จุลสาร โปสเตอร์ แผ่นพับ แผ่นปลิว
slide8
วัตถุประสงค์ในการจัดทำวัตถุประสงค์ในการจัดทำ
  • วัตถุประสงค์มักขึ้นอยู่กับนโยบายของผู้จัดพิมพ์ และความต้องการของเจ้าของงาน
      • เพื่อให้ความรู้
      • เพื่อแจ้งข่าวสาร
      • เพื่อความบันเทิง
      • เพื่อผลทางการค้า

ฯลฯ

slide9
กลุ่มเป้าหมาย
  • สิ่งพิมพ์แต่ละประเภทมีกลุ่มเป้าหมายที่แตกต่างกัน
    • อายุ
    • อาชีพ
    • เพศ
  • การออกแบบต้องคำนึงถึงจิตวิทยาในการรับรู้สารของกลุ่มเป้าหมาย
    • ตำราเรียนระดับประถมศึกษา / อุดมศึกษา
    • นิตยสารสำหรับผู้หญิง / ผู้ชาย
    • วารสารวิชาการ / บันเทิง
slide10
ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์
  • ต้องคำนึงถึงเพื่อให้สอดคล้องกับขนาดของกระดาษมาตรฐาน
  • เพื่อความประหยัดโดยให้เหลือเศษจากการ ตัดเจียนน้อยที่สุด
  • กระดาษเป็นปัจจัยหลักในการกำหนดราคาและคุณภาพของสิ่งพิมพ์
slide11
ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์
  • ประเภทของกระดาษมาตรฐาน
    • กระดาษแผ่น นิยมใช้กับงานพิมพ์ที่มีจำนวนไม่เกินหลายหมื่นชุด มี 2 ขนาด คือ
      • 43” X 31” (กระดาษหน้ายก)
      • 33.11” X 46.81” (กระดาษชุด A)
    • กระดาษม้วน ใช้กับงานพิมพ์ที่มีจำนวนหลาย ๆ หมื่นชุดขึ้นไปวัดจากหน้ากว้างของกระดาษ มีหลายขนาด
      • 35 “, 31”, 24”

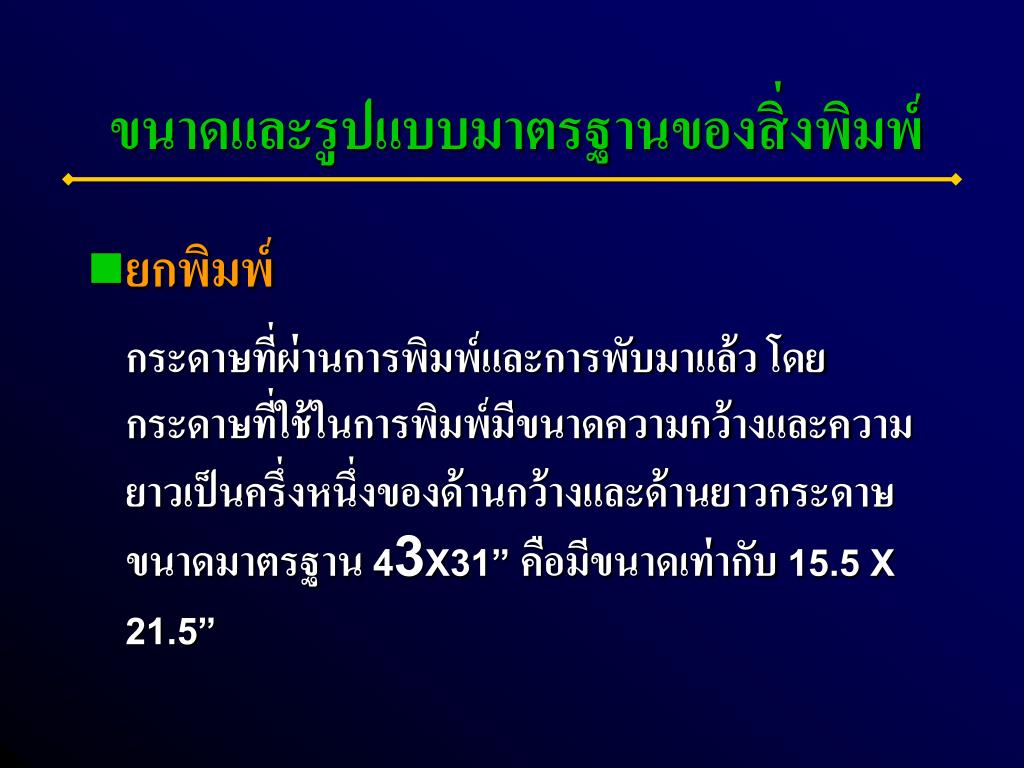

slide12
ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์
  • ยกพิมพ์

กระดาษที่ผ่านการพิมพ์และการพับมาแล้ว โดยกระดาษที่ใช้ในการพิมพ์มีขนาดความกว้างและความยาวเป็นครึ่งหนึ่งของด้านกว้างและด้านยาวกระดาษขนาดมาตรฐาน 43X31” คือมีขนาดเท่ากับ 15.5 X 21.5”

slide13

ยกพิมพ์

15.5”

21.5”

เท่ากับหนึ่งหน้า

หนังสือพิมพ์

43”

31”

slide14
ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์
  • หน้ายก

จำนวนหน้าทั้งหมดที่ได้จากการพับกระดาษขนาด 15.5 X 21.5”

    • พับ 1 ครั้ง ได้สิ่งพิมพ์จำนวน 4 หน้า เรียกว่า สิ่งพิมพ์ขนาดสี่หน้ายก (ขนาด 10 1/4 X 15”)
slide15
ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์
  • หน้ายก
    • พับ 2 ครั้ง ได้สิ่งพิมพ์จำนวน 8 หน้า เรียกว่า สิ่งพิมพ์ขนาดแปดหน้ายก (ขนาด 7 1/2 X 10 1/4”) ประมาณขนาด A4
    • พับ 3 ครั้ง ได้สิ่งพิมพ์จำนวน 16 หน้า เรียกว่า สิ่งพิมพ์ขนาดสิบหกหน้ายก (ขนาด 5 X 7 1/2 ”) ขนาด Pocket book
slide16
ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์
  • สิ่งพิมพ์ที่ไม่ได้เย็บเล่มและมีลักษณะเป็นแผ่นพิมพ์ขนาดใหญ่ เช่น โปสเตอร์ ไม่นิยมเรียกเป็นหน้ายก แต่เรียกตามขนาดของกระดาษที่ใช้พิมพ์ เช่น โปสเตอร์ขนาดตัดสอง หรือขนาดตัดสี่
slide17
ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์
  • ขนาดตัด
    • ขนาดตัดหนึ่ง คือ สิ่งพิมพ์ที่ได้จากการพิมพ์บนกระดาษมาตรฐาน 31 x 43”
    • ขนาดตัดสอง คือ สิ่งพิมพ์ที่ได้จากการพิมพ์บนกระดาษที่มีขนาดเป็นครึ่งหนึ่งของขนาดมาตรฐาน 31 x 43” คือ มีขนาด 21.5 x 31”
slide18

ขนาดตัด

ย. 31”

ก. 31”

ขนาดตัดหนึ่ง

ขนาดตัดสอง

ก. 21.5”

ย. 43”

ขนาด

ตัดสี่

ย. 21.5”

ก. 15.5”

slide19

31”

ขนาดตัด

ขนาดตัดสอง

ขนาดตัดหนึ่ง

43”

ขนาดตัดสี่

(ยกพิมพ์)

slide20
ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์
  • กระดาษชุด A (31.1” X 46.81”) ได้แก่ A0- A10
    • กระดาษสำเร็จ A1 (23 1/2 x 33 1/4”) นิยมใช้พิมพ์กระดาษปิดผนัง
    • กระดาษสำเร็จ A2 (16 1/2 x 23 1/4”) ใช้พิมพ์โปสเตอร์แผ่นใหญ่
    • กระดาษสำเร็จ A3 (11 3/4 x 16 1/2”) ใช้พิมพ์โปสเตอร์แผ่นเล็ก
slide21
ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์
  • กระดาษสำเร็จ A4 (8 1/4 x 11 3/4”) ใช้พิมพ์หนังสือเล่ม นิตยสาร วารสาร สิ่งพิมพ์ทั่วไป
  • กระดาษสำเร็จ A5 (5 1/2 x 8 1/4”) ใช้เรียกขนาดหนังสือฉบับกระเป๋า (Pocket book)
  • กระดาษสำเร็จ A6 (4 1/4 x 5 1/2”) ใช้เรียกขนาดกร์าดอวยพร

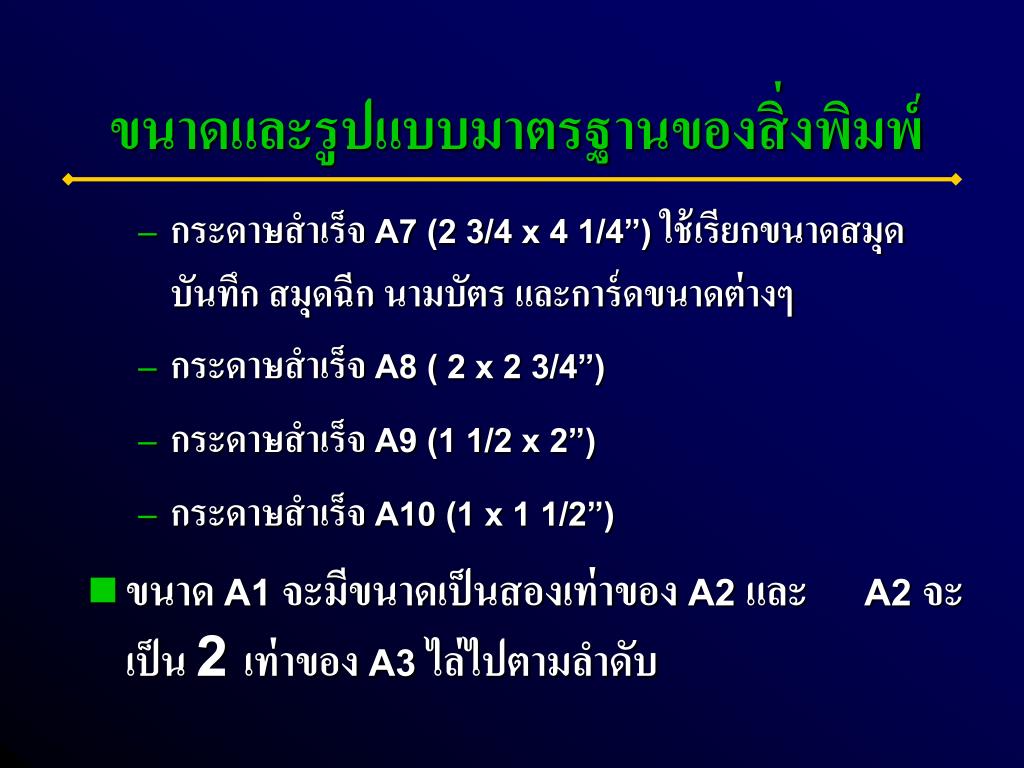

slide22
ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์ขนาดและรูปแบบมาตรฐานของสิ่งพิมพ์
    • กระดาษสำเร็จ A7 (2 3/4 x 4 1/4”) ใช้เรียกขนาดสมุดบันทึก สมุดฉีก นามบัตร และการ์ดขนาดต่างๆ
    • กระดาษสำเร็จ A8 ( 2 x 2 3/4”)
    • กระดาษสำเร็จ A9 (1 1/2 x 2”)
    • กระดาษสำเร็จ A10 (1 x 1 1/2”)
  • ขนาด A1 จะมีขนาดเป็นสองเท่าของ A2 และ A2 จะเป็น 2 เท่าของ A3 ไล่ไปตามลำดับ

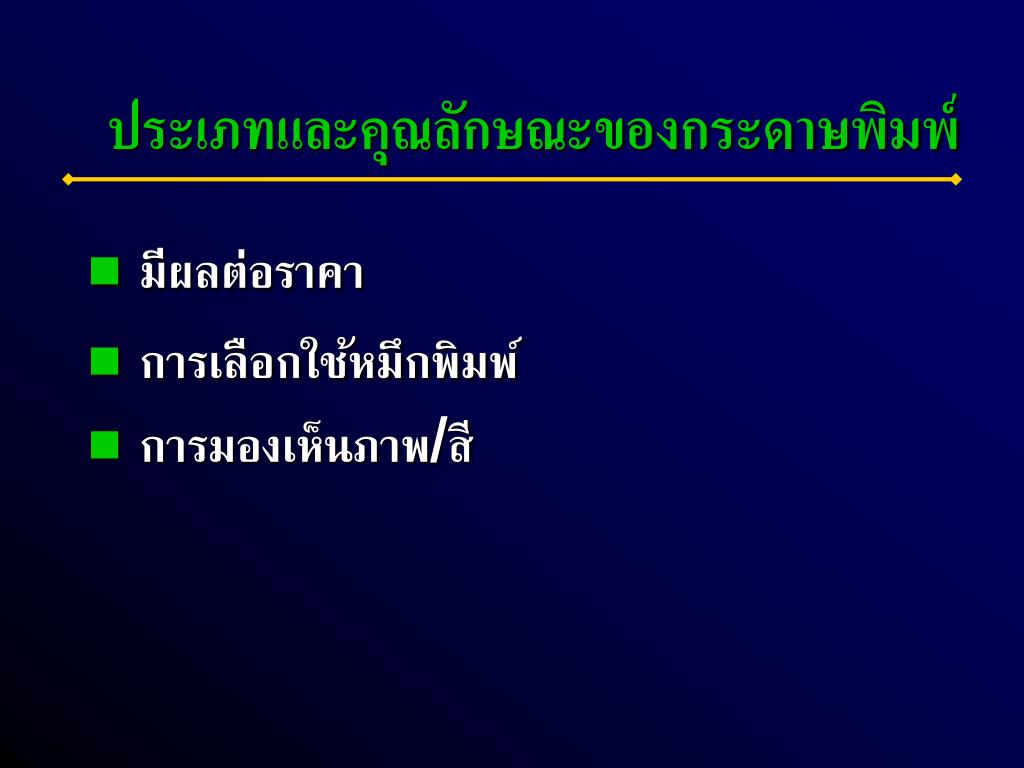

slide24
ประเภทและคุณลักษณะของกระดาษพิมพ์ประเภทและคุณลักษณะของกระดาษพิมพ์
  • มีผลต่อราคา
  • การเลือกใช้หมึกพิมพ์
  • การมองเห็นภาพ/สี
slide25
ประเภทและคุณลักษณะของกระดาษพิมพ์
  • เกรน (Grain) แนวการจัดเรียงตัวของเส้นใยที่ใช้ในการทำกระดาษ
    • การพับตามแนวเกรนจะเรียบกว่าการพับแนวขวางเกรน
    • กระดาษในแนวขวางเกรนจะแข็งกว่าในแนวตามเกรน
    • ให้แนว MD ขนานกับแนวสันเล่ม เพื่อให้เปิดง่าย
slide27
ประเภทและคุณลักษณะของกระดาษพิมพ์
  • น้ำหนักมาตรฐาน (Basis weight)คือ น้ำหนักเป็นกรัมต่อตารางเมตรของกระดาษ เช่น 70 กรัม/ตารางเมตร หมายความว่า กระดาษ 1 ตารางเมตรหนัก 70 กรัม
slide28
ประเภทและคุณลักษณะของกระดาษพิมพ์ประเภทและคุณลักษณะของกระดาษพิมพ์
  • ชนิดของกระดาษ จำแนกตามผิวหน้า
    • กระดาษเคลือบผิว
    • กระดาษไม่เคลือบผิว
slide29
ประเภทและคุณลักษณะของกระดาษพิมพ์ประเภทและคุณลักษณะของกระดาษพิมพ์
  • กระดาษเคลือบผิว
    • กระดาษที่ได้รับการเพิ่มคุณสมบัติด้านความ ขาวสว่าง ความเรียบ ความทึบแสง ราคาแพง นิยมใช้จัดทำสิ่งพิมพ์ที่ต้องการคุณภาพ ความประณีต สวยงาม ราคาแพง นิตยสารต่าง ๆ
      • กระดาษอาร์ต
slide30
ประเภทและคุณลักษณะของกระดาษพิมพ์
  • กระดาษไม่เคลือบผิว
    • มีคุณสมบัติน้อยกว่ากระดาษเคลือบผิวด้านสี ความขาวสว่าง ความคงทน ความเรียบ แต่ถูกกว่า ใช้จัดพิมพ์สิ่งพิมพ์ที่ไม่ต้องการคุณภาพสูงนัก ไม่จำเป็นต้องเก็บนาน และสามารถจำหน่ายในราคาถูก เช่นหนังสือพิมพ์ หนังสือราคาถูกอื่น ๆ
      • กระดาษปรู๊ฟ กระดาษปอนด์ กระดาษโรเนียว

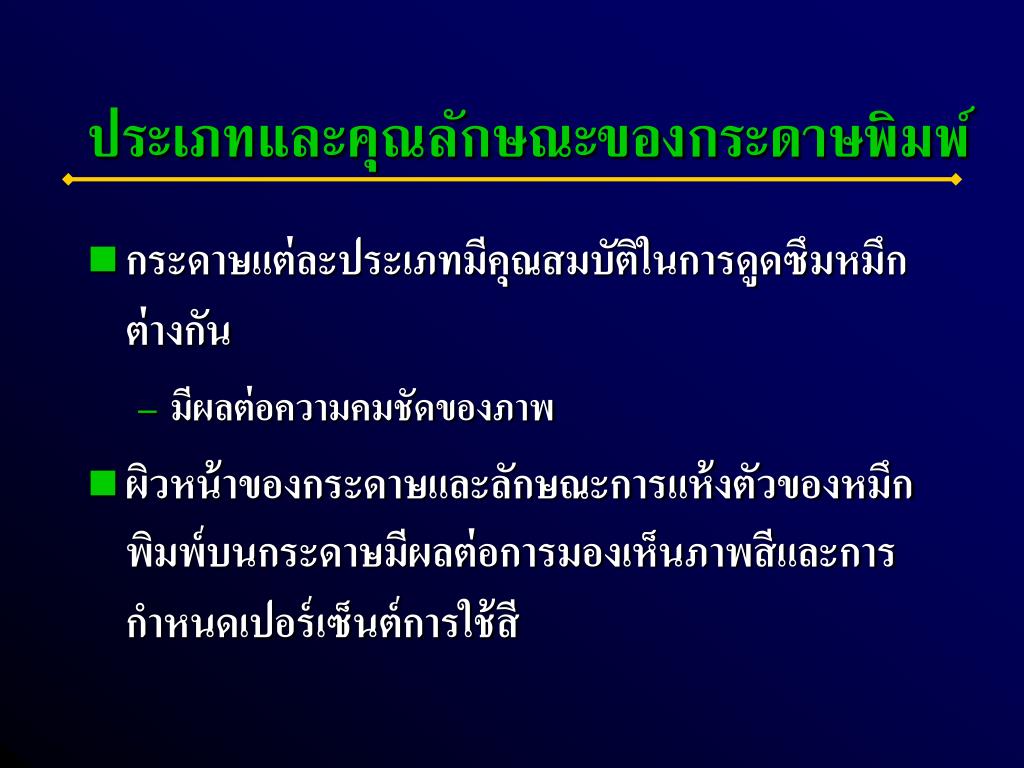

slide31
ประเภทและคุณลักษณะของกระดาษพิมพ์
  • กระดาษแต่ละประเภทมีคุณสมบัติในการดูดซึมหมึกต่างกัน
    • มีผลต่อความคมชัดของภาพ
  • ผิวหน้าของกระดาษและลักษณะการแห้งตัวของหมึกพิมพ์บนกระดาษมีผลต่อการมองเห็นภาพสีและการกำหนดเปอร์เซ็นต์การใช้สี
slide32
ประเภทและคุณลักษณะของกระดาษพิมพ์
  • กระดาษเคลือบผิวดูดซึมหมึกได้น้อยกว่า หมึกแห้งช้า แต่ให้ความคมชัดของเม็ดสกรีนที่ปรากฏบนกระดาษ ทำให้ภาพที่ปรากฏมีความคมชัดด้วย
  • เม็ดสกรีน คือ จุดที่ปรากฏบนภาพพิมพ์ ใช้ในการแยกน้ำหนักของภาพต้นฉบับ (tone) ให้ปรากฏเป็นจุดขนาดต่าง ๆ กัน

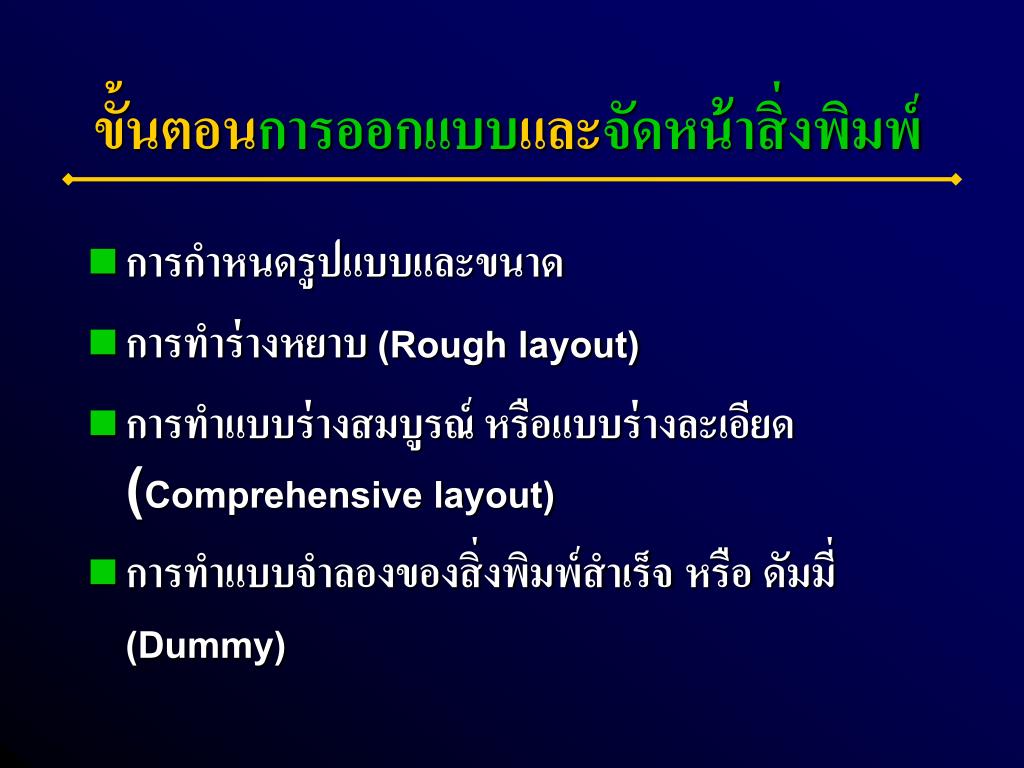

slide33
ขั้นตอนการออกแบบและจัดหน้าสิ่งพิมพ์ขั้นตอนการออกแบบและจัดหน้าสิ่งพิมพ์
  • การกำหนดรูปแบบและขนาด
  • การทำร่างหยาบ (Rough layout)
  • การทำแบบร่างสมบูรณ์ หรือแบบร่างละเอียด (Comprehensive layout)
  • การทำแบบจำลองของสิ่งพิมพ์สำเร็จ หรือ ดัมมี่ (Dummy)
slide34
หนังสือ

วารสาร

นิตยสาร

หนังสือพิมพ์

จุลสาร

แผ่นพับ

โปสเตอร์

รูปแบบหัวจดหมาย

ซองจดหมาย

การกำหนดรูปแบบและขนาดการกำหนดรูปแบบและขนาด
  • เป็นการหารูปแบบเฉพาะตัวของสิ่งพิมพ์ที่จะออกแบบ เช่น
rough layout
การทำร่างหยาบ (Rough layout)
  • เป็นการแปลงรูปแบบความคิดจากข้อแรกสู่รูปแบบที่มองเห็นได้
  • มักทำขนาดเล็กว่าของจริงแต่ได้สัดส่วนทั้งรูปร่างและขนาด
  • อาจทำหลายขนาดเผื่อเลือก
  • เลือกทำเฉพาะส่วนประกอบที่สำคัญ เช่น หน้าปก หน้าที่ขึ้นบทใหม่
  • ควรมีการกำหนดตำแหน่งตัวอักษรและภาพประกอบโดยใช้ตัวอักษรสมมติ (Blind text)
comprehensive layout
การทำแบบร่างสมบูรณ์ หรือแบบร่างละเอียด (Comprehensive layout)
  • เป็นการทำร่างหยาบให้สมบูรณ์ขึ้น
  • มักทำเป็นขนาดเท่าของจริง และใช้วัสดุที่จะใช้ในงานจริง
  • มีการกำหนดลักษณะ ขนาด และแบบตัวพิมพ์ (typeface)และภาพประกอบ
  • มีการกำหนดช่วงบรรทัดหรือช่องว่างระหว่างบรรทัด
  • มีการกำหนดรายละเอียดและเทคนิคพิเศษอื่น ๆ เช่น การกำหนดสี
dummy
การทำดัมมี่ (Dummy)
  • เป็นการทำรูปแบบจำลองของสิ่งพิมพ์สำเร็จเพื่อใช้ควบคุมการพับและการจัดหน้า
  • นิยมทำในขนาดย่อส่วน
  • ควรทำแบบละเอียดเพื่อให้ผู้ปฏิบัติงานและ ผู้ออกแบบสื่อความหมายตรงกัน
dummy41
การทำดัมมี่ (Dummy)
  • รายละเอียดที่ควรกำหนด ได้แก่
    • ขนาดสิ่งพิมพ์
    • การลำดับเลขหน้า
    • การลำดับเนื้อหา
    • ขนาดและแบบอักษร
    • จำนวนสีที่ใช้
dummy42
การทำดัมมี่ (Dummy)
  • จำนวน ขนาด และรูปแบบของคอลัมน์ในแต่ละหน้า
  • ตำแหน่งการจัดวางข้อความและภาพประกอบ
  • การจัดวางตัวอักษร
  • การเน้นหัวเรื่อง การจัดวางย่อหน้า
  • ลักษณะการพับ
  • การเก็บเล่ม / การเข้าเล่ม
  • รายละเอียดอื่น ๆ ที่จำเป็นต่อการจัดทำสิ่งพิมพ์
slide44
ขั้นตอนการผลิตสิ่งพิมพ์ขั้นตอนการผลิตสิ่งพิมพ์

แบ่งเป็น 3 ขั้นตอนใหญ่

  • งานก่อนพิมพ์ (Prepress Work)
  • งานพิมพ์ (Press Work)
  • งานทำสำเร็จ (Finish or After Press Work)
prepress work
งานก่อนพิมพ์ (Prepress Work)
  • ประกอบด้วย
    • การเรียงพิมพ์
    • การพิสูจน์อักษร
    • การทำอาร์ตเวอร์ค
    • การถ่ายฟิล์ม
    • การวางรูปแบบฟิล์ม
    • การเตรียมแม่พิมพ์
press work
งานพิมพ์ (Press Work)
  • ได้แก่ ขั้นตอนการถ่ายทอดภาพและข้อความจากแม่พิมพ์ลงบนวัสดุพิมพ์โดยใช้เครื่องพิมพ์
  • ระบบการพิมพ์ที่ใช้ในปัจจุบัน มี 4 ระบบ คือ
    • ระบบการพิมพ์พื้นนูน
    • ระบบการพิมพ์พื้นราบ
    • ระบบการพิมพ์พื้นลึก
    • ระบบการพิมพ์ซิลค์สกรีน (พื้นฉลุลายผ้า)
press work47
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์พื้นนูน(Relief Printing)

ระบบการพิมพ์ที่แม่พิมพ์มีส่วนที่จะใช้พิมพ์เป็นภาพนูนสูงขึ้นมาจากพื้นแม่พิมพ์ ส่วนที่นูนสูงขึ้นมาเมื่อได้รับหมึกแล้วจะสามารถพิพม์ลงบนกระดาษได้โดยตรง มี 2 ระบบ

    • ระบบเลตเตอร์เพรส(Letterpress)
    • ระบบเฟลกโซกราฟฟี(Flexography)
press work48
งานพิมพ์ (Press Work)
  • ระบบเลตเตอร์เพรส (Letterpress)
    • แม่พิมพ์จะหล่อขึ้นด้วยโลหะผสม (alloy) การเรียงพิมพ์จัดทำโดยการนำตัวอักษรมาเรียงกันทีละตัวจนได้ข้อความตามต้องการ แล้วนำไปใช้พิมพ์บน เครื่องพิมพ์ได้โดยตรง
    • เมื่อคลึงหมึกลงไป หมึกจะสัมผัสเฉพาะส่วนที่สูงขึ้นมาเท่านั้น เมื่อกดกระดาษที่จะใช้พิมพ์ลงไป หมึกจะติดกับกระดาษพิมพ์ เกิดเป็นภาพพิมพ์โดยตรง
press work49
งานพิมพ์ (Press Work)
  • ระบบเลตเตอร์เพรส (Letterpress)
    • เครื่องพิมพ์ชนิดแท่นพลาเทน (Platen press)
    • เครื่องพิมพ์ชนิดแท่นนอน ( Flat-bed cylinder press)
    • เครื่องพิมพ์ชนิดโรตารี (Web-fed rotary letter press)
a cylinder letterpress
A Cylinder Letterpress

A Rotary Letterpress

press work52
งานพิมพ์ (Press Work)
  • ระบบเฟลกโซกราฟฟี(Flexography)
    • แม่พิมพ์เป็นแผ่นยางม้วนติดโดยรอบกับโมแม่พิมพ์ หมึกที่ใช้เป็นชนิดใสไม่เหนียวข้น น้ำหนักเบา สะดวกในการทำงาน พิมพ์ได้จำนวนมากโดยไม่ต้องเปลี่ยนแม่พิมพ์ ใช้ได้กับวัสดุพิมพ์เกือบทุกชนิด
press work54
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์พื้นนูน(Relief Printing)
    • เหมาะกับงานพิมพ์จำนวนน้อย
    • แก้ไขข้อผิดพลาดในการเรียงพิมพ์ได้ง่าย
    • ถ้าต้องพิมพ์จำนวนมากต้องเปลี่ยนตัวพิมพ์โลหะบ่อย
    • ไม่สามารถให้รายละเอียดได้มาก
    • การพิมพ์สอดสีทำได้ยากและไม่สวยเท่าระบบออฟเซต
    • ใช้พิมพ์งานได้ทุกประเภทที่ไม่ต้องการคุณภาพสูงมาก
press work55
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์พื้นราบ (Planographic Printing)

ระบบการพิมพ์ที่ใช้แม่พิมพ์มีลักษณะเป็นพื้นผิวราบ คือ ส่วนที่เป็นภาพและไม่ใช่ภาพจะอยู่ในระนาบเดียวกัน โดยทั่วไปนิยมเรียกว่า ระบบการพิมพ์ออฟเซต (Offset)

press work56
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์พื้นราบ (Planographic Printing)
  • หลักการสร้างแม่พิมพ์

1. ใช้โลหะทำแม่พิมพ์ที่สามารถรับน้ำได้ดี

2. สารที่เป็นตัวรับภาพต้องรับหมึกได้ดี รับน้ำได้ยาก

3. เคลือบผิวส่วนที่ไม่ใช่ภาพด้วยน้ำ เพื่อไม่ให้หมึกสามารถจับติดได้

press work57
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์ออฟเซต (Offset)

เป็นการพิมพ์ที่ต้องมีการถ่ายทอดภาพจาก แม่พิมพ์ ไปสู่ผ้ายางแบลงเก็ต ที่ห่อหุ้มรอบโมยาง ( Blanket cylinder) ก่อน จากนั้นจะถ่ายทอดภาพลงบนกระดาษโดยแรงกดของโมพิมพ์ (Impression cylinder)

ไม่ใช่การพิมพ์โดยตรงจากแม่พิมพ์สู่กระดาษเหมือนระบบเลตเตอร์เพรส

press work59
งานพิมพ์ (Press Work)
  • สิ่งพิมพ์ที่ควรพิมพ์ด้วยระบบการพิมพ์ออฟเซต
    • งานพิมพ์ที่มีจำนวนมาก (3000 แผ่นขึ้นไป)
    • มีภาพประกอบมาก เนื่องจากสามารถวางภาพตามการออกแบบได้สะดวกกว่า ภาพมีคุณภาพดี
    • ต้องพิมพ์ภาพสี่สี หรือต้องพิมพ์หลาย ๆ สี
    • มีการจัดทำอาร์ตเวอร์คที่ยุ่งยากและต้องการความประณีตสูง
    • งานที่ต้องการคุณภาพและความรวดเร็ว
press work60
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์พื้นลึก (Intaglio Printing)

ระบบการพิมพ์ที่แม่พิมพ์ส่วนที่เป็นภาพ เป็นร่องลึกลงไปจากพื้นผิวของแม่พิมพ์ เช่น

    • ระบบการพิมพ์กราเวียร์ (Gravure printing)
press work61
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์กราเวียร์ (Gravure printing)

แม่พิมพ์ทำด้วยโลหะทองแดงทรงกระบอก (cylinder) ส่วนที่เป็นภาพที่ต้องการพิมพ์จะถูกกัดโดยน้ำกรดให้เป็นบ่อ หรือเซลล์เล็ก ๆ จำนวนมาก ส่วนที่ไม่ใช่ภาพ จะไม่ถูกกัดลึกลงไป แม่พิมพ์จะแช่อยู่ในอ่างหมึกที่เป็นหมึกเหลวคล้ายน้ำ เซลล์ที่เป็นส่วนของภาพจะรับหมึกไว้ และจะมีแผ่นปาดหมึก (doctor blade) ทำหน้าที่ ปาดหมึกส่วนเกินออกจากบริเวณที่ไม่ใช่ภาพ

press work62
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์กราเวียร์ (Gravure printing)

การพิมพ์ การถ่ายทอดหมึกจะกระทำโดยตรงลงไปบนวัสดุที่ใช้พิมพ์ โดยใช้โมพิมพ์กดวัสดุที่ใช้พิมพ์ให้แนบกับโมแม่พิมพ์ วัสดุที่ใช้พิมพ์จะป้อนอย่างต่อเนื่องในลักษณะเป็นม้วน ความเร็วในการพิมพ์ประมาณ 20000-30000 รอบต่อชั่วโมง ใช้ได้กับวัสดุการพิมพ์หลายชนิด

press work64
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์กราเวียร์ (Gravure printing)
    • คุณภาพในการพิมพ์สูงทั้งตัวอักษรและรูปภาพ
    • เหมาะสำหรับงานพิมพ์จำนวนมาก ๆ
    • ค่าใช้จ่ายในการทำแม่พิมพ์ค่อนข้างสูง
    • นิยมใช้พิมพ์บรรจุภัณฑ์
    • ระบบที่ใช้พิมพ์ธนบัตรคืออินทาลโย (Intaglio) ซึ่งใช้หมึกเหนียวกว่าระบบกราเวียร์มาก
press work65
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์ซิลค์สกรีน (พื้นฉลุลายผ้า) (Silk Screen or Screen Printing)

ระบบการพิมพ์ที่แม่พิมพ์ทำด้วยแผ่นสกรีนที่ทำจากเส้นใยละเอียด เส้นใยที่ใช้อาจทำด้วยสารพวกไนลอน (nylon) ดาครอน (dacron) หรือ เส้นใยเหล็กกล้าเล็ก ๆ ซึ่งขึงตึงอยู่บนกรอบ สี่เหลี่ยม แผ่นสกรีนจะถูกฉาบด้วยสารไวแสง

press work66
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์ซิลค์สกรีน
  • การทำแม่พิมพ์

1. ถ่ายต้นฉบับที่ตกแต่งเรียบร้อยแล้วลงบนฟิล์ม

2. อัดฟิล์มลงบนแผ่นสกรีนที่ฉาบด้วยสารไวแสง

3. ฉายแสงอัลตร้าไวโอเล็ตความเข้มสูง

4. ล้างแผ่นสกรีน ส่วนที่เป็นภาพจะเป็นรูสกรีนโปร่ง

press work67
งานพิมพ์ (Press Work)
  • ระบบการพิมพ์ซิลค์สกรีน

การพิมพ์ ใส่หมึกลงบนด้านบนของแผ่นสกรีน แล้วใช้แท่งยางปาดหมึกไปตลอดแผ่นสกรีน หมึก จะไหลทะลุผ่านรูสกรีนลงไปติดบนวัสดุที่จะใช้พิมพ์ ที่วางไว้ด้านล่าง

    • พิมพ์ได้กับวัสดุทุกชนิดแต่ต้องเลือกหมึกพิมพ์ให้ถูก กับวัสดุ
    • ใช้พิมพ์งานจำนวนไม่มาก เช่น โปสเตอร์ เสื้อยืด ฯลฯ
finish or after press work
งานทำสำเร็จ (Finish or After Press Work)
  • การพับวัสดุพิมพ์
  • การเก็บเล่ม
  • การเข้าปก
  • การทำเล่ม
  • การแปรสภาพงานพิมพ์ เช่น
    • การอาบมัน (varnishing)
    • การเคลือบพลาสติก (laminating)
    • การเดินทอง (hot stamping)
    • การพิมพ์นูน (embossing) ฯลฯ
finish or after press work70
งานทำสำเร็จ (Finish or After Press Work)
  • เทคนิคการทำเล่ม
    • วิธีไสสันทากาว
    • วิธีการเย็บลวด
    • วิธีใส่เกลียวลวด
    • วิธีเย็บกี่
slide71
การเก็บเล่มแบบเรียงยกพิมพ์ซ้อนกันการเก็บเล่มแบบเรียงยกพิมพ์ซ้อนกัน
finish or after press work72
งานทำสำเร็จ (Finish or After Press Work)
  • วิธีไสสันทากาว(Perfect bookbinding)
  • วีธีการ

1. ไสสันเพื่อให้เกิดความขรุขระของสันหนังสือ และเพื่อเพิ่มพื้นผิวในการรับกาว

2. ทากาวในปริมาณที่เหมาะสม

3. นำไปประกบกับปกหนังสือโดยใช้แรงอัดเข้าช่วย

finish or after press work73
งานทำสำเร็จ (Finish or After Press Work)
  • วิธีไสสันทากาว(Perfect bookbinding)
  • ลักษณะเด่น
    • สันหนังสือเรียบสวย
    • เหมาะกับรูปเล่มหนังสือที่ไม่หนาหรือบางเกินไป (1.5”)
    • เหมาะสำหรับการเก็บเล่มแบบเรียงยกพิมพ์ตามลำดับเริ่มจากหน้าแรกไปหน้าสุดท้าย
finish or after press work75
งานทำสำเร็จ (Finish or After Press Work)
  • วิธีการเย็บลวด(Stitching)
    • เป็นวิธีที่ง่ายและประหยัดที่สุด
    • เหมาะกับหนังสือขนาดบางที่มีจำนวนหน้าไม่มากนัก (ไม่เกิน 1 “ หรือ 1 ยกพิมพ์) : จุลสาร โบรชัวร์ คาตาล็อก วารสารทั่วไป
finish or after press work76
งานทำสำเร็จ (Finish or After Press Work)
  • วิธีการเย็บลวด(Stitching)มี 2 วิธี
    • การเย็บแบบมุงหลังคาหรือเย็บอก ( Saddle Stitching)
    • การเย็บสัน (Stabbing) เหมาะกับสิ่งพิมพ์ขนาด 0.55-1.55”
stabbing
การเย็บสัน(Stabbing)

การเย็บสันด้านเดียว

การเย็บสันสองด้าน

slide79
เครื่องเย็บหัวเดียวและเครื่องเย็บหลายหัวเครื่องเย็บหัวเดียวและเครื่องเย็บหลายหัว
finish or after press work80
งานทำสำเร็จ (Finish or After Press Work)
  • วิธีใส่เกลียวลวด(Spiral wire binding)
    • เป็นการทำเล่มด้วยการเจาะรูที่สันเป็นแนวก่อนด้วยขนาดและความถี่ที่เหมาะสม แล้วจึงใส่เกลียวลวดให้พอหลวมที่จะสามารถเปิดหน้าหนังสือได้อย่างคล่องตัว
finish or after press work81
งานทำสำเร็จ (Finish or After Press Work)
  • วิธีใส่เกลียวลวด(Spiral wire binding)
    • เหมาะกับสิ่งพิมพ์ที่ใช้กระดาษหนา ๆ เช่น เอกสารประกอบการฝึกอบรม สมุดรายงาน สมุดแบบฝึกหัดสำหรับเด็กในโรงเรียน
finish or after press work82
งานทำสำเร็จ (Finish or After Press Work)
  • วิธีเย็บกี่
    • ออกแบบมาสำหรับหนังสือที่ต้องการความแข็งแรงทนทานสูง ซึ่งแต่ละยกจะถูกนำมาเย็บเรียงซ้อนกันตามลำดับ มักเข้าเล่มด้วยปกกระดาษแข็ง สันเป็นกระดาษแข็ง เคลื่อนไหวหลวม ๆ ได้ด้วยหลักการคล้ายบานพับประตู สันหนังสือจะไม่เกิดรอยย่นระหว่างใช้งาน
finish or after press work84
งานทำสำเร็จ (Finish or After Press Work)
  • วิธีเย็บกี่
  • เทคนิคการเย็บ ใช้ด้ายในลอน/ฝ้าย

1. แบบสมิธ (Smyth Sewing)

2. แบบเย็บกี่ด้านข้าง (Side Sewing) หรือ แบบแมคเคน (Mc. Cain) หรือ แบบซิงเกอร์ (Singer)

3. แบบเย็บกี่มุงหลังคา (Saddle Sewing)

4. แบบเย็บกี่ลูกผสม (Oversewing)

slide85
วิธีเย็บกี่

1

2

  • 1. เย็บกี่แบบสมิธ
  • 2. เย็บกี่ด้านข้าง
  • 3. เย็บกี่มุงหลังคา

3

slide86
เครื่องเย็บกี่อัตโนมัติต่อพ่วงกับสายพานลำเลียงเครื่องเย็บกี่อัตโนมัติต่อพ่วงกับสายพานลำเลียง
slide87

ขั้นตอนการผลิตสิ่งพิมพ์ขั้นตอนการผลิตสิ่งพิมพ์

ต้นฉบับ

ออกแบบ

กำหนดรายละเอียด

บรรณาธิการ

เรียงพิมพ์

สิ่งพิมพ์สำเร็จ

ตัดเจียน

พิสูจน์อักษร

เข้าปก

ภาพ

อาร์ตเวอร์ค

เก็บเล่ม/เย็บเล่ม

ถ่ายฟิล์ม

พับ

วางรูปแบบฟิล์ม

พิมพ์

ทำแม่พิมพ์

slide88
ความสามารถและขีดจำกัดของ เครื่องพิมพ์ เครื่องพับเครื่องจักรอื่น ๆ
  • ผู้ออกแบบต้องศึกษาถึงขีดความสามารถของเครื่องต่าง ๆ
  • ออกแบบโดยคำนึงถึงความเป็นไปได้ของเครื่องที่มีอยู่
  • สิ่งที่ต้องคำนึงถึงอื่น ๆ
    • ความประหยัดวัสดุอุปกรณ์
    • ความสะดวกความปลอดภัยในการใช้และการขนส่ง
    • ความแข็งแรงทนทาน
    • ความสวยงาม ประโยชน์ใช้สอย
slide89
ความสามารถและขีดจำกัดของ เครื่องพิมพ์ เครื่องพับเครื่องจักรอื่น ๆ
  • สิ่งที่ต้องคำนึงถึงอื่น ๆ
    • ความประหยัดวัสดุอุปกรณ์
    • ความสะดวกความปลอดภัยในการใช้และการขนส่ง
    • ความแข็งแรงทนทาน
    • ความสวยงาม ประโยชน์ใช้สอย
next time
NEXTTIME
  • หลักการออกแบบและการจัดวางองค์ประกอบในสิ่งพิมพ์
  • การใช้ตัวอักษรในการออกแบบและจัดหน้าสิ่งพิมพ์

HOMEWORK

จัดทำดัมมี่ของ Pocket Bookในเรื่องที่สนใจ ความยาว 80 หน้า ไม่รวมปก
